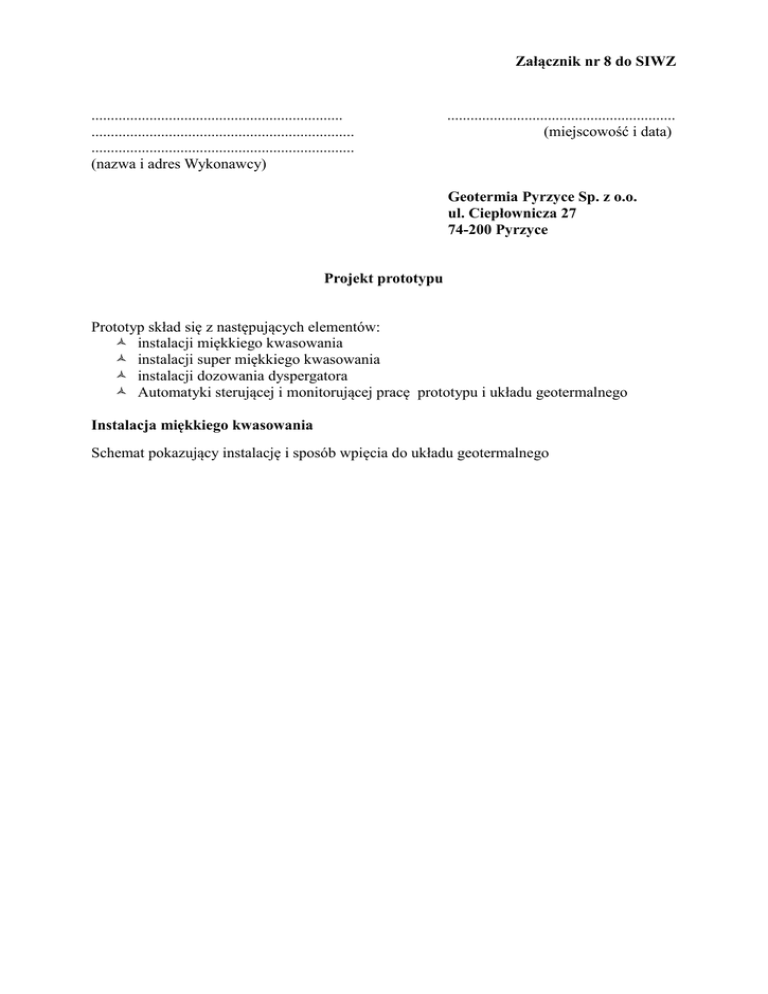

Załącznik nr 7 do SIWZ

Załącznik nr 8 do SIWZ
.................................................................
....................................................................
....................................................................
(nazwa i adres Wykonawcy)
...........................................................
(miejscowość i data)
Geotermia Pyrzyce Sp. z o.o.
ul. Ciepłownicza 27
74-200 Pyrzyce
Projekt prototypu
Prototyp skład się z następujących elementów:
 instalacji miękkiego kwasowania
 instalacji super miękkiego kwasowania
 instalacji dozowania dyspergatora
 Automatyki sterującej i monitorującej pracę prototypu i układu geotermalnego
Instalacja miękkiego kwasowania
Schemat pokazujący instalację i sposób wpięcia do układu geotermalnego
Element 1: Przyłącze odtlenionego
zatłaczającej
kwasu solnego od paleto-pojemnika do pompy
Opis: Przyłącze odtlenionego kwasu solnego od paleto-pojemnika w kierunku pompy
wykonane złączką kołnierzową ф 50 mm, z wykorzystaniem oryginalnego przyłącza na
paleto-pojemniku wyposażonym w zawór odcinający. Za zaworem odcinającym poprzez
złączkę redukcyjną ф 50/32 mm poprowadzona rura ssąca ф 32 mm o długości około 4500
mm do kolektora ф 100 mm. Kolektor powinien być wyposażony w drugą rurę ssącą ф 32
mm o długości 4500 mm służącą do podłączenia drugiego zbiornika HCL oraz rurę ф 32 mm
o długości również 4500 mm zakończoną zaworem odcinającym służącym do odpowietrzenia
i zrzutu kwasu. Wyjście z kolektora rurą ф 32 mm o długości około 600 mm zakończoną
złączką kołnierzową do podłączenia pompy dozującej. Przyłącze to zostanie wykonane na
stałe na dwóch otworach zatłaczających GT-2 i GT-4.
Element 2: Pompa dozująca odtleniony kwas solny
Opis: Pompa dozująca odtleniony kwas solny odporna chemicznie na 30 – 34 % kwas solny.
Wydajność pompy w przedziale 20 – 1000 l/h, ciśnienie na tłoczeniu co najmniej 17 barów.
Pompa umożliwiająca proporcjonalne dostosowanie wydajności zatłaczania do przepływu
wody termalnej poprzez podłączenie sygnału 4 – 20 mA z szafy sterowniczej.
Pompa powinna zostać zamontowana na ramie umożliwiającej jej przenoszenie do pracy na
otworach zatłaczających GT-2 i GT-4.
Element 3: Przyłącze przewodu tłoczenia ф25mm do rury wody termalnej ф 205 mm
Opis: Przewód HDPE (lub PP) tłoczenia kwasu o średnicy ф 25 mm i długości około 7300
mm za pompą zatłaczającą kwas należy poprowadzić przepustem przez ścianę budynku do
miejsca przyłącza na rurociągu wody termalnej ф 205 mm wchodzącego za kolanem do
ziemi. Na tym rurociągu za kolanem (na pionowym odcinku rury ф 205 mm) wcinka poprzez
rurę ф 80 mm do przewodu ф 205 mm. Wejście rury zatłaczającej kwas o długości około
5000 mm w dół rurociągu geotermalnego z kołnierzowym przyłączem ф 80 mm i zaworem
odcinającym tej samej średnicy do którego zostanie zamontowany wcześniej wspomniany
odcinek prostego przewodu (długości 7300 mm i średnicy ф 25 mm) a na nim zawór zwrotny
ф 25 mm, zawór bezpieczeństwa ф 25 mm, zawór spustowy i zawór odcinający ф 25 mm (na
tłoczeniu) tuż za pompą.
Na odcinku pomiędzy pompą a zamontowaną przepustnicą musi być zamontowany
przepływomierz kwasu solnego (lub licznik przepływu). Przyłącze to zostanie wykonane na
stałe na otworach zatłaczających GT-2 i GT-4.
Instalacja super miękkiego kwasowania
Schemat instalacji wraz ze sposobem wpięcia do układu geotermalnego
Element 1: Przyłącze odtlenionego kwasu solnego od paleto-pojemnika do pompy dozującej
Przyłącze odtlenionego kwasu solnego od paleto-pojemnika do pompy dozującej
wykonane za pomocą lancy ssącej zaopatrzonej w czujnik sucho biegu oraz zawór zwrotny
poprzez przyłącze średnicy ф 10 mm i długości około 4000 mm.
Element 2: Pompa dozująca odtleniony kwas solny
Opis: Pompa dozująca odtleniony kwas solny powinna być odporna chemicznie na 30-34%
kwas solny. Wydajność pompy w przedziale 2,5 – 10,0 l/h, ciśnienie na tłoczeniu równe co
najmniej 17 barów. Pompa powinna mieć możliwość dostosowania proporcjonalnego
wydajności zatłaczania do przepływu wody termalnej co może być uzyskane poprzez
podłączenie sygnału 4 – 20 mA z szafy sterowniczej ciepłowni. Pompa powinna być
ustawiona na zewnątrz ciepłowni w oddzielnym pomieszczeniu udostępnionym przez
ciepłownię geotermalną wyposażonym w instalację elektryczną, wentylację oraz ogrzewanie
ze względu na właściwości kwasu w okresie zimowym, ewentualne przecieki i parowanie
kwasu.
Element 3: Przyłącze przewodu tłoczenia do rury wody termalnej ф 205 mm
Opis: Przewód HDPE (PP) tłoczenia kwasu o średnicy ф 10 mm i długości około 13000 mm
za pompą dozującą poprowadzony z oddzielnego pomieszczenia do miejsca docelowego w
stalowej rurze osłonowej ф 40 mm i długości około 400 mm przepustem przez ścianę
budynku do miejsca przyłącza na rurociągu wody termalnej ф 205 mm. Na tym rurociągu
należy wykonać wcinkę, tak aby rura HDPE (PP) ф 20 mm była wprowadzona dokładnie do
środka przewodu (jej końcówka ścięta pod kątem 45º). Wyjście rury dozowniczej powinno
posiadać kołnierzowe przyłącze ф 20 mm, do którego zostanie zamontowany zawór zwrotny
ф 20 mm, a następnie zawór odcinający ф 20 mm (na tłoczeniu).
Na odcinku pomiędzy pompą a zamontowanym zaworem należy zamontować
przepływomierz kwasu solnego (lub licznik przepływu) oraz zawór bezpieczeństwa. Na
omawianym odcinku należy także przewidzieć przyłącze dyspergatora, z osobnej pompki
dozującej do wspólnego przewodu z kwasem ф 10 mm. Wydatek pompki dyspergatora
określono na 2,0 l/h przy ciśnieniu tłoczenia 17 bar. Do pompki musi być zainstalowany
zbiornik o pojemności 60 l wraz z lancą ssącą na której powinny znajdować się czujnik
suchobiegu oraz zawór zwrotny. Zarówno przewód ssący jak i tłoczny są o średnicy ф 10 mm.
Przed wpięciem przewodu z dyspergatorem do przewodu z kwasem powinien znajdować się
zawór odcinający. Instalacja dozowania dyspergatora powinna być wykonana w sposób
umożliwiający przeniesienie jej i wpięcie w inne miejsce rurociągu geotermalnego.
Wszystkie spawane i skręcane polaczenia powinny być wykonane przez serwis posiadający
uprawnienia spawania HDPE (lub PP).
Monitoring pracy układu geotermalnego
Rozbudowa systemu pomiarowego dotyczy montażu dodatkowych urządzeń pomiarowych na
rurociągu w pobliżu głowic trzech otworów Pyrzyce GT-1, GT-2 i GT-4. W trakcie przepływu
solanki w rurociągach w pobliżu wszystkich trzech otworów będą wykonywane pomiary ph,
redox i zawartości tlenu w przepływającej solance. Sondy do pomiaru wyszczególnionych
wielkości mają być na stałe zamontowane w rurociągach, a wyniki pomiarów będą
rejestrowane w ustalonych punktach czasowych.
Na geotermalnym rurociągu stalowym o średnicy 200 mm należy zamontować:
 Trzy sondy do pomiaru pH. Sondy powinny być typu gwintowanego z króćcem 3/4"
do montażu na rurociągu za pomocą gwintowanego przyłącza, które również należy
wykonać. Sondy powinny być wyposażone w elektrody o dużej odporności na
przepływający w rurociągu czynnik. Sondy powinny zapewniać stały pomiar, łatwą
kalibrację i sprawdzanie elektrod. Sonda może być wyposażona w zintegrowany
system czyszczący bez potrzeby jej wyciągania z rurociągu. Sondy powinny być
zaopatrzone w przetworniki, przetwarzające sygnał z sond pH na galwanicznie
izolowany wygnał wyjściowy 4 - 20 mA lub sygnał radiowy. Przetwornik może być
dostarczony w obudowie naściennej z wyświetlaczem LCD.
 Trzy sondy do pomiaru Redox. Sondy powinny być typu gwintowanego z króćcem
3/4" do montażu na rurociągu za pomocą gwintowanego przyłącza, które również
należy wykonać. Sondy powinny być wyposażone w elektrody o dużej odporności na
przepływający w rurociągu czynnik. Sondy powinny zapewniać stały pomiar, łatwą
kalibrację i sprawdzanie elektrod. Sonda może być wyposażona w zintegrowany
system czyszczący bez potrzeby jej wyciągania z rurociągu. Sondy powinny być
zaopatrzone w przetworniki, przetwarzające sygnał z sond redox na galwanicznie
izolowany wygnał wyjściowy 4 - 20 mA lub sygnał radiowy. Przetwornik może być
dostarczony w obudowie naściennej z wyświetlaczem LCD.
 Trzy przyrządy do pomiaru śladowych ilości tlenu w wodzie termalnej. Urządzenia
powinny być stacjonarne zamontowane na rurociągu geotermalnym lub w jego
pobliżu. Sondy pomiarowe powinny współpracować z przetworniki, przetwarzające
ich sygnał na galwanicznie izolowany wygnał wyjściowy 4 - 20 mA lub sygnał
radiowy.
Sondy pomiarowe będą pracowały w bardzo agresywnych środowiskach: kwas solny, woda
termalna. Temperatura wody termalnej będzie się zmieniała od 60oC do około 30oC. Ciśnienie
robocze w rurociągu będzie się zmieniało w zakresie od 4 do 16 bar. Odległości pomiędzy
poszczególnymi głowicami wynosi około 1500 m.
System pomiarowy w instalacji super miękkiego kwasowania
W instalacji super miękkiego kwasowania pomiary będą dotyczyły jedynie przepływów
poszczególnych roztworów, głównie na bazie kwasu solnego.
Na rurze o średnicy 10 mm doprowadzającej do instalacji geotermalnej kwas solny należ
zamontować przepływomierz o wydajności od około 1 l/h. Drugi przepływomierz będzie
zainstalowany na rurze o średnicy 10 mm doprowadzającej do instalacji dyspergator. Obydwa
przepływomierze powinny być wyposażone w przetworniki zamieniające odczyty na sygnał
wyjściowy 4 - 20 mA lub sygnał radiowy.
System pomiarowy w instalacji miękkiego kwasowania
W instalacji miękkiego kwasowania mierzony będzie przepływ kwasu solnego. Jeden
przepływomierz będzie zamontowany na rurze o średnicy 25 mm, za pomocą której kwas
solny będzie doprowadzany do otworu chłonnego. Powinien on być wyposażony w
przetwornik zamieniający odczyty na sygnał wyjściowy 4 - 20 mA lub sygnał radiowy.
Wizualizacja i archiwizacja wyników pomiarów
Wszystkie mierzone wielkości będą wizualizowane i archiwizowane w systemie BMS
zainstalowanym na nowym komputerze, który będzie ustawiony w sterowni Ciepłowni
Geotermalnej. Komputer ten powinien być dostarczony wraz z niezbędnym
oprogramowaniem. Archiwizowane dane powinny mieć możliwość eksportu do formatu .xlsx. Sterownia ciepłowni znajduje się w pobliżu otworu geotermalnego Pyrzyce GT-1.
Wszystkie urządzania pomiarowo-rejestrujące powinny być ze sobą sprzężone za pomocą już
istniejących przewodów sterowania lub za pomocą technologii radiowej.
W systemie BMS należy rejestrować wszystkie nowo mierzone parametry oraz dodatkowo
należy zdublować parametry z przyrządów już istniejących (przepływy, ciśnienia i
temperatury na wszystkich otworach geotermalnych - sygnał jest już w sterowni).
Dodatkowo powinna być tutaj przewidziana możliwość podglądu pracy instalacji oraz
zapisanych wyników za pomocą wskazanych komputerów znajdujących się poza ciepłownią
(dostęp przez sieć www).
