Specyfikacja Istotnych Warunków Zamówienia - część III - Opis Przedmiotu Zamówienia

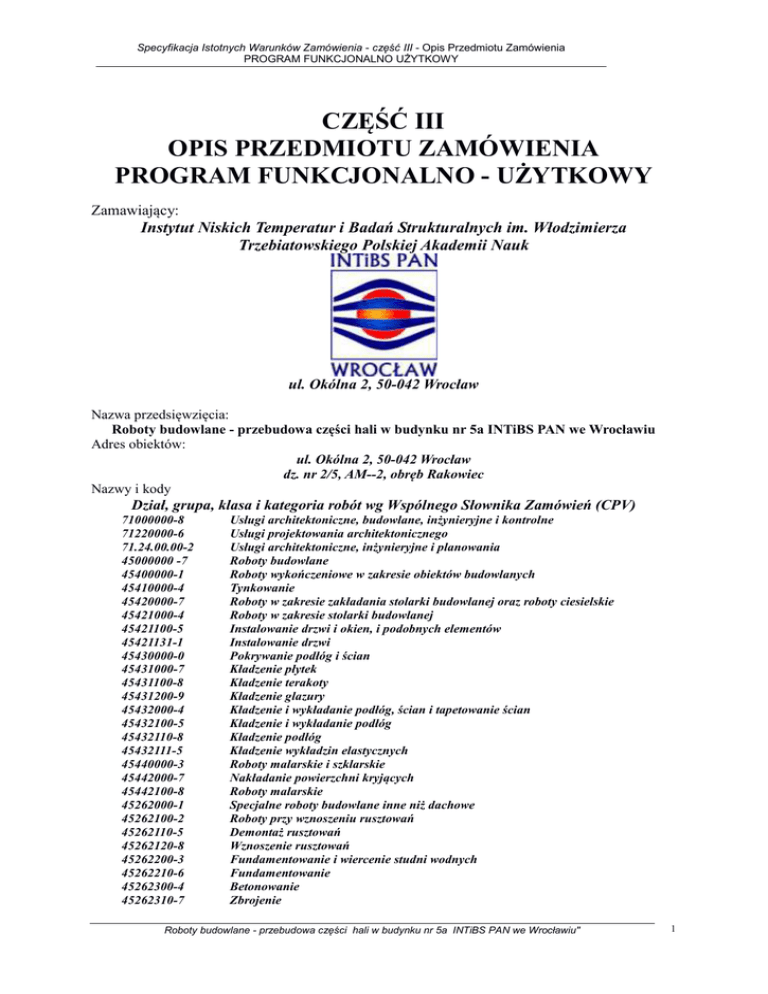

PROGRAM FUNKCJONALNO UŻYTKOWY
CZĘŚĆ III
OPIS PRZEDMIOTU ZAMÓWIENIA
PROGRAM FUNKCJONALNO - UŻYTKOWY
Zamawiający:
Instytut Niskich Temperatur i Badań Strukturalnych im. Włodzimierza
Trzebiatowskiego Polskiej Akademii Nauk
ul. Okólna 2, 50-042 Wrocław
Nazwa przedsięwzięcia:
Roboty budowlane - przebudowa części hali w budynku nr 5a INTiBS PAN we Wrocławiu
Adres obiektów:
ul. Okólna 2, 50-042 Wrocław
dz. nr 2/5, AM--2, obręb Rakowiec
Nazwy i kody
Dział, grupa, klasa i kategoria robót wg Wspólnego Słownika Zamówień (CPV)
71000000-8
71220000-6
71.24.00.00-2
45000000 -7
45400000-1
45410000-4
45420000-7
45421000-4
45421100-5
45421131-1
45430000-0
45431000-7
45431100-8
45431200-9
45432000-4
45432100-5
45432110-8
45432111-5
45440000-3
45442000-7
45442100-8
45262000-1
45262100-2
45262110-5
45262120-8
45262200-3
45262210-6
45262300-4
45262310-7
Usługi architektoniczne, budowlane, inżynieryjne i kontrolne
Usługi projektowania architektonicznego
Usługi architektoniczne, inżynieryjne i planowania
Roboty budowlane
Roboty wykończeniowe w zakresie obiektów budowlanych
Tynkowanie
Roboty w zakresie zakładania stolarki budowlanej oraz roboty ciesielskie
Roboty w zakresie stolarki budowlanej
Instalowanie drzwi i okien, i podobnych elementów
Instalowanie drzwi
Pokrywanie podłóg i ścian
Kładzenie płytek
Kładzenie terakoty
Kładzenie glazury
Kładzenie i wykładanie podłóg, ścian i tapetowanie ścian
Kładzenie i wykładanie podłóg
Kładzenie podłóg
Kładzenie wykładzin elastycznych
Roboty malarskie i szklarskie
Nakładanie powierzchni kryjących
Roboty malarskie
Specjalne roboty budowlane inne niż dachowe
Roboty przy wznoszeniu rusztowań
Demontaż rusztowań
Wznoszenie rusztowań
Fundamentowanie i wiercenie studni wodnych
Fundamentowanie
Betonowanie
Zbrojenie
Roboty budowlane - przebudowa części hali w budynku nr 5a INTiBS PAN we Wrocławiu"
1
45262311-4
45262500-6
45262520-2
45262522-6
45262600-7
45262680-1
45450000 -6
45300000-0
45330000-9
45331100-7
45331200-8
45331210-1
45331220-4
45332000-3
45332200-5
45332300-6
45310000-3
45311000-0
45311100-1
45311200-2
45314300-4
45314310-7
45314320-0
45343000-3
45343200-5
Betonowanie konstrukcji
Roboty murarskie i murowe
Roboty murowe
Roboty murarskie
Różne specjalne roboty budowlane
Spawanie
Roboty budowlane wykończeniowe, pozostałe
Roboty instalacyjne w budynkach
Roboty instalacyjne wodno-kanalizacyjne i sanitarne
Instalowanie centralnego ogrzewania
Instalowanie urządzeń wentylacyjnych i klimatyzacyjnych
Instalowanie wentylacji
Instalowanie urządzeń klimatyzacyjnych
Roboty instalacyjne wodne i kanalizacyjne
Roboty instalacyjne hydrauliczne
Roboty instalacyjne kanalizacyjne
Roboty instalacyjne elektryczne
Roboty w zakresie okablowania oraz instalacji elektrycznych
Roboty w zakresie okablowania elektrycznego
Roboty w zakresie instalacji elektrycznych
Instalowanie infrastruktury okablowania
Układanie kabli
Instalowanie okablowania komputerowego
Roboty instalacyjne przeciwpożarowe
Instalowanie sprzętu gaśniczego
2
I. DEFINICJE
Ilekroć w teksie jest mowa o:
• „Przebudowie”, „Inwestycji”, „zamierzeniu” lub „przedmiocie zamówienia” – należy
przez to rozumieć zamówienie pn. Roboty budowlane - przebudowa części hali w budynku nr
5a INTiBS PAN we Wrocławiu
• Ilekroć w tekście pojawia się skrót „INTiBS"; "INT" lub „Istniejący Obiekt” rozumie się
przez to część istniejącego budynku nr 5a - hala wydzielona z budynku warsztatowego przy
ul. Okólnej 2 we Wrocławiu.
• „Inwestorze” lub „Zamawiającym” – należy przez to rozumieć Instytut Niskich
Temperatur i Badań Strukturalnych im. Włodzimierza Trzebiatowskiego
Polskiej Akademii Nauk
• „Rozporządzeniu” – należy przez to rozumieć Rozporządzenie Ministra Infrastruktury z
dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej,
specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu
funkcjonalno-użytkowego (Dz.U. 2013.1129-j.t.).
• „Programie”, „PFU” - należy przez to rozumieć niniejszy Program Funkcjonalno-Użytkowy
opracowany zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 2 września 2004 r. w
sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych
wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz.U.
2013.1129-j.t.).
• „Przepisach” (w tym o „Obowiązujących przepisach” oraz o „Przepisach szczególnych”)
- należy przez to rozumieć aktualne, ogólnie obowiązujące na terenie RP przepisy prawne oraz
przepisy prawa miejscowego obowiązujące na obszarze zainwestowania.
• „Polskich Normach” - należy przez to rozumieć normy opublikowane przez Polski Komitet
Normalizacyjny.
II. CZĘŚĆ OPISOWA
1. STAN ISTNIEJACY
Budynek wykonany w technologii prefabrykowanej, wybudowany w 1990r.
Budynek niepodpiwniczony, 1 kondygnacyjny o rzucie poziomym prostokątnym.
Ściany zewnętrzne kondygnacji nadziemnych z gazobetonu grubości 24 cm oraz cegły otynkowane.
Dach wykonany z płyt panwiowych pokrytych papą. Płyty ułożone na ryglach żelbetowych.
Dane ogólne budynku 5a
• kubatura: 6106,73 m3
• powierzchnia netto: 788,3 m2
• ilość kondygnacji: 1 nadziemna
W roku 2015 wykonano termomodernizację obiektu, która objęła:
•
Docieplenie ścian zewnętrznych styropianem o grubości 14 cm, U=0,25W/(m2*K),
•
Docieplenie dachu styropapą, o grubości 14 cm, U=0,216 W/{m2*K),
•
wymiana stolarki drzwiowej na nowa, o współczynniki Udrzwi=l,8 W/(m2*K),
•
wymiana stolarki okiennej na nowa o współczynniki Uokna=1,5 W/(m2*K),
•
zamurowanie części okien bloczkami z gazobetonu i ociepleniu ich 14cm styropianu, U=0,247
•
wymiana instalacji centralnego ogrzewania:
Wymiana oświetlenia wewnętrznego na energooszczędne punkty świetlne wraz z oprawami
oraz niezbędnymi pracami na instalacji,
w zakresie której przebudowano północno-wschodnią elewację budynku polegającą na demontażu
istniejącej stolarki okiennej, zastąpieniu jej nową z PCV i zamurowaniu części ścian bloczkami z
•
3
gazobetonu o gr 24 cm. Powstały w wyniku tego układ otworów okiennych dostosował obiekt do
dalszej przebudowy wewnątrz budynku.
Obiekt posiada podłączenie do wszystkich mediów.
2. OGÓLNY OPIS ZADANIA
Przedmiotem zadania jest wykonanie: na podstawie posiadanej dokumentacji, Decyzji o
pozwoleniu na budowę - decyzja 64/25/2015 z dnia 04.11.2015 projektów wykonawczych i prac
budowlanych polegających na Przebudowie pomieszczeń w budynku hali INTiBS PAN we
Wrocławiu".
Docelowa inwestycja ma zostać zrealizowana w jednym etapie.
Planowany główny produkt przedsięwzięcia.
Zamierzeniem inwestora jest podział przestrzeni wyższej części obiektu żelbetowym stropem na dwie
kondygnacje (parter i pierwsze piętro) o wysokości w świetle 3.30 m oraz budowie wewnętrznej
żelbetowej klatki schodowej
Budynek biurowy dwukondygnacyjny powstały z istniejącej hali zlokalizowanej w budynku 5a.
•
W poziomie PARTERU – pomieszczenia biurow-techniczne
•
W poziomie KONDYGNACJI Ip. - pomieszczenia biurowe
Obiekt stanowić będzie po wykonaniu jedną, wydzieloną funkcjonalnie całość.
Planowana przebudowa przylega do hali warsztatowej oraz pomieszczeń laboratoryjnych.
Planowane prace budowlane obejmować będą ponadto:
• wydzielenie nowych pomieszczeń biurowych i sanitarnych (ściany wewnętrzne z g.-k.
na ruszcie stalowym i murowane grub. 24 cm,)
• montaż nowej stolarki drzwiowej (drewno lub PCV)
W pomieszczeniach sanitarnych oraz socjalnych stosować drzwi z kratką nawiewną, drzwi
wewnętrzne typowe - wybór wzoru - wg uznania Inwestora.
• wykonanie sufitów podwieszanych w pomieszczeniach biurowych na piętrze i pom.
zaplecza higieniczno-socjalnego (h pom. 3,30 m),
• wykonanie posadzek: w pomieszczeniach higieniczno-sanitarnych - kafle ceramiczne,
w pozostałych - podłogi z kafli ceramicznych lub paneli podłogowych,
• przebudowę wewnętrznej instalacji elektrycznej i teletechnicznej - wg części
branżowej,
• przebudowę wewnętrznej instalacji sanitarnej i systemu wentylacji,
• montaż armatury sanitarnej i osprzętu elektrycznego,
• prace malarskie , wykończeniowe i aranżacyjne - wg odrębnego projektu wnętrz.
• wykonanie otworów nawiewnych kompensujących wywiew mechaniczny w
wybranych pomieszczeniach.
•
Wszystkie pomieszczenia na parterze budynku dostępne. są dla osób niepełnosprawnych,
Do Wykonawcy należy:
• zapoznanie się z dokumentacją projektową dotyczącą istniejącego obiektu i instalacji,
• zapoznanie się ze stanem faktycznym poprzez odbycie wizji lokalnej na obiekcie.
• wykonanie Planu Bezpieczeństwa i Ochrony Zdrowia
• po zapoznaniu się z posiadaną przez Inwestora dokumentacją projektową wykonanie jej
weryfikacji, wykonanie opracowań uzupełniających dotyczących elementów zamówienia, na
które Zamawiający nie posiada dokumentacji projektowej. Przedstawienie uwag i rozwiązań
do dokumentacji istniejącej.
Zamawiający nie posiada dokumentacji na:
• wentylację mechaniczną pomieszczeń z wyjątkiem pom. sanitarnych,
• odciągów miejscowych,
4
• klimatyzacji (wybrane pomieszczenia) w obiekcie.
Dokumentacja istniejąca obejmuje jedynie projekt budowlany.
Na Wykonawcy spoczywa obowiązek wykonania:
• kosztorysu ofertowego z wykorzystaniem przedmiarów posiadanych przez Zamawiającego,
• certyfikatu energetycznego dla obiektu po przebudowie,
• dokumentacji powykonawczej,
• po zapoznaniu się z dokumentacją posiadaną przez Zamawiającego, Wykonawca dokona jej
analizy a w przypadku konieczności jej uaktualnienia/uzupełnienia, uszczegółowienia uczyni
to, oraz opracuje projekty wykonawcze. Podejmie stosowne kroki w celu zapewnienia
kompletności dokumentacji pod względem rozwiązań dostosowanych do oczekiwań
Zamawiającego,
• harmonogramu rzeczowo – finansowego dla całego zadania,
• Wykonania zadania zgodnie z opracowanymi i zatwierdzonymi projektami wykonawczymi
oraz SIWZ.
Realizacja przedsięwzięcia wymaga wykonania robót towarzyszących, do których należy zaliczyć:
• wykonanie zasilania energetycznego linią kablową z istniejącej trafostacji na
terenie INT.
• wykonanie włączenia instalacji CO i CWU do istniejącego węzła cieplnego
zlokalizowanego w przylegającym do obiektu budynku 5b.
• wykonanie wentylacji mechanicznej ( wraz z odciągami miejscowymi oraz
odciągami z digestoriów) we wskazanych pomieszczeniach,
• wykonanie klimatyzacji we wskazanych pomieszczeniach,
2.1. CHARAKTERYSTYCZNE PARAMETRY OKRESLAJĄCE WIELKOŚĆ OBIEKTU LUB
ZAKRES ROBÓT BUDOWLANYCH
Budynek biurowy
Powierzchnia użytkowa budynku
571,98 m2
Wysokość kondygnacji
3,30 m
Ilość kondygnacji nadziemnych
2
Obiekt posiada podłączenie do wszystkich mediów.
Planowany obiekt należy zabezpieczyć, wykonując nowe instalacje wewnętrzne, w następujące
media
• wodę
• odprowadzenie ścieków sanitarnych,
• energię cieplną
• energię elektryczną
Połączenia projektowanych instalacji z instalacjami istniejącymi, z wyjątkiem zasilania w energię
elektryczną wykonane zostaną wewnątrz budynku. Zasilanie w energię elektryczną należy
doprowadzić z istniejącej na terenie Inwestora i będącej Jego własnością trafostacji. Trasę kabla
zasilającego należy uzgodnić z Inwestorem na etapie opracowywania dokumentacji wykonawczej.
Określenie zapotrzebowania obiektu na powyższe media leży po stronie wykonawcy, zwłaszcza
określenie zapotrzebowania na:
• wodę,
• określenie ilości ścieków bytowych i gospodarczych
• moc cieplną, w tym dla potrzeb:
• centralnego ogrzewania,
• ciepłej wody użytkowej,
5
• wentylacji, klimatyzacji
• energię elektryczną
• przyłącza teletechnicznego
Zestawienie parametrów instalacji elektrycznej oraz mocy urządzeń obsługujących Obiekt
umieszczono na stronach 22/23.
Dane techniczne i użytkowe po przebudowie:
• Zewnętrzne gabaryty forma architektoniczna budynku (powierzchnia zabudowy i
kubatura) pozostają bez zmian.
• Powierzchnia zabudowy pozostaje bez zmian.
• Obsługa komunikacyjna obiektu - z ul. Okólnej - bez zmian,
• Powierzchnia użytkowa: 571,98 m2
• Wysokość pomieszczeń w świetle: 3.30m
• Oświetlenie światłem dziennym;
• wszystkie pomieszczenia przeznaczone na pobyt ludzi (powyżej 4 godzin dziennie),
zaopatrzone są w otwory okienne, których powierzchnia spełnia wymagane warunki
techniczne (par. 57 ust. 2.).
• Przewidywana liczba użytkowników (zatrudnionych): 15
2.2. ZAGOSPODAROWANIE TERENU
Nie stanowi przedmiotu opracowania. W zakres zadania wchodzi jedynie doprowadzenie terenu po
wykonaniu robót budowlanych do stanu pierwotnego.
2.3. UZBROJENIE TERENU
Po za zasilaniem elektrycznym nie stanowi tematu opracowania. Podłączenie do istniejących mediów
odbywać się będzie wewnątrz obiektu.
2.4. KOMUNIKACJA
Dla celów komunikacji Przebudowy hali przewiduje się wykorzystanie istniejącego wjazdu od strony
ul. Okólnej oraz dróg istniejących na terenie Inwestora.
2.5. UWARUNKOWANIA GRUNTOWE
Uwarunkowania gruntowe dla obiektu zostały przedstawione w „Opinii geotechnicznej, projekcie
geotechnicznym i dokumentacji badań podłożą gruntowego dla projektowanej adaptacji części
budynku hali warsztatowej nr 5a na pomieszczenia biurowe INTiBS PAN we Wrocławiu przy ul.
Okólnej nr 2".
Pod posadzką betonową grubości od 35 do 45cm i nasypami niebudowlanymi (piasek, gruz ceglany,
zaprawa murarska, gleba, żużel, szkła, kamienie) o grubości od 3.25 do 3.75 zalega namuł gliniasty o
miąższości od 0.5 do 1.3m. Niżej występuje piasek średni z przewarstwieniami piasku grubego a lD =
0.45 o miąższości od 2.4 do 3.3m podścielony pospółką o ID = 0.55, strop pospółki na głębokości 7.5
7.9m przewiercony do głębokości l0m poniżej istniejącej posadzki hali. Warstwę wodonośną stanowią
piaski średnie, ustabilizowany poziom wody gruntowej stwierdzono na głębokości 4.3m poniżej
istniejącej posadzki.
2.6. UWARUNKOWANIA FORMALNO PRAWNE
Budynki Instytutu Niskich Temperatur zlokalizowane są na działce nr 2/5, AM 2, obręb Rakowiec.
Teren nie jest objęty Miejscowym Planem Zagospodarowania Przestrzennego i nie leży w obszarze,
który wymaga sporządzenia planu na podstawie odrębnych przepisów.
Przedmiotowe budynki nie są wpisane do rejestru zabytków i nie leżą w strefie ochrony
konserwatorskiej.
2.7. UWARUNKOWANIA ORGANIZACYJNE W ZAKRESIE REALIZACJI
6
Przed zgłoszeniem zakończenia robót Wykonawca jest zobowiązany do przedstawienia:
•
dokumentacji powykonawczej,
•
certyfikatu energetycznego obiektu sporządzonego zgodnie z obowiązującymi przepisami,
Dokumentacja powykonawcza musi zostać zatwierdzona przez Zamawiającego. W/w dokumentacja
winna być opracowana w języku polskim, zgodnie z obowiązującymi przepisami budowlanymi i
polskimi normami.
Dokumentację należy dostarczyć Zamawiającemu w 4 egzemplarzach i na nośniku elektronicznym
(CD/DVD).
Zakres prac do wykonania:
- Zapoznanie się z ze stanem faktycznym poprzez odbycie wizji lokalnej na obiekcie
(obowiazkowo).
- Sporządzenie projektu wykonawczego konstrukcyjno-budowlanego,
- Sporządzenie projektu wykonawczego instalacji wewnętrznych:
• wodociągowych,
• kanalizacji sanitarnej
• CO,
• wentylacji i klimatyzacji,
zawierających część opisową, część obliczeniową, część rysunkową, opracowania
warsztatowe, zestawienie materiałów wraz z niezbędnymi uzgodnieniami formalno –
prawnymi - jeżeli są wymagane. ( 4 egz. w wersji papierowej i 1 egz. w wersji
elektronicznej).
- Plan Bezpieczeństwa i Ochrony Zdrowia na w/w robót ( 3 egz. w wersji papierowej i 1 egz.
w wersji elektronicznej).
- Opracowanie harmonogramu rzeczowo – finansowego dla całego zadania
- Przedmiar robót wraz z kosztorysem ofertowym,
- Wykonania powyższych prac budowlanych zgodnie z opracowanymi i zatwierdzonymi
projektami wykonawczymi.
UWAGA:
Obiekty sąsiadujące z planowaną inwestycją podczas wykonywania wszystkich prac budowlanych
będą użytkowane. Zamawiający wymaga od przyszłego Wykonawcy:
•
aby prace które będą miały wpływ na najbliższe sąsiedztwo obiektu prowadzić w
porozumieniu z Zamawiającym, ustalając prze przystąpieniem do nich terminy w formie
harmonogramu, dogodne dla Zamawiającego, określające termin i czasokres robót
wykonywanych w poszczególnych pomieszczeniach budynków objętych zadaniem. W
przypadku niedotrzymania harmonogramu Wykonawca zobowiązany jest do jego aktualizacji.
Termin wejścia do poszczególnych części budynku może nastąpić po uprzednim
zaakceptowaniu nowych terminów przez Zamawiającego.
•
Przed przystąpieniem do robot Wykonawca winien przedstawić szczegółowa listę
pracowników jak będzie prowadziła roboty. Jest to spowodowane procedurami wewnętrznymi
Instytutu Niskich Temperatur. Pracownicy Wykonawcy otrzymają odpowiednie identyfikatory
w celu prowadzenia robót wewnątrz budynku.
•
Wykonywane przez Wykonawcę prace nie mogą zakłócać korzystania z energii elektrycznej,
wody i kanalizacji przez Zamawiającego.
•
Prowadzone prace przez Wykonawcę nie mogą ograniczać dostępu do obiektów
zlokalizowanych na terenie Zamawiającego
2.8. HARMONOGRAM RZECZOWO-FINANSOWY
7
Wykonawca sporządzi harmonogram rzeczowo-finansowy, który uwzględni kolejność robót oraz
dostosowanie ich do zapewnienia ciągłości pracy INTiBS. Szczegółowa forma dokumentu zostanie
uzgodniona z Nadzorem Inwestorskim oraz Zamawiającym.
2.9. DODATKOWE WYTYCZNE INWESTORSKIE I UWARUNKOWANIA ZWIĄZANE Z
BUDOWĄ I JEJ PRZEPROWADZENIEM
Na etapie wykonywania robót:
• Wykonawca będzie zobowiązany do przyjęcia odpowiedzialności od następstw i za wynik
działalności w zakresie:
a. organizacji robot,
b. zabezpieczenia interesów osób trzecich,
c. ochrony środowiska,
d. warunków bhp,
e. zabezpieczenia terenu robot przed dostępem osób niepowołanych,
f. zabezpieczenia ciągów komunikacyjnych przyległych do terenu robot od następstw
prowadzonych robot.
g. zabezpieczenia istniejących instalacji: gazowej oraz CO przechodzącej tranzytem przez
przebudowywany obiekt,
• Przedmiot zamówienia w części budowlanej, instalacji centralnego ogrzewania, instalacji
wod-kan, wentylacji i klimatyzacji oraz instalacji elektrycznej zostanie wykonany z
materiałów własnych Wykonawcy.
• Wyroby budowlane i instalacyjne, stosowane w trakcie robot budowlanych, mają spełniać
wymagania polskich przepisów prawa, a Wykonawca zobowiązany jest do posiadania
dokumentów potwierdzających, że zostały one wprowadzone do obrotu zgodnie z ustawą o
wyrobach budowlanych i posiadają wymagane parametry.
• Zamawiający przewiduje bieżącą kontrolę wykonywanych robot. W celu zapewnienia
współpracy z wykonawcą i prowadzenia kontroli wykonywanych robot zamawiający
przewiduje ustanowienie osoby upoważnionej do kontaktów oraz inspektora nadzoru.
• Kontroli będą podlegały w szczególności:
h. Rozwiązania projektowe w aspekcie ich zgodności z programem funkcjonalno użytkowym,
warunkami umowy i dokumentacją projektową.
i. Stosowane gotowe wyroby budowlane w odniesieniu do dokumentów potwierdzających ich
dopuszczenie do obrotu oraz zgodności parametrów z danymi zawartymi w projekcie.
j. Jakość i dokładność wykonania prac.
k. Prawidłowość funkcjonowania zamontowanych urządzeń i wyposażenia.
l. Prawidłowość połączeń funkcjonalnych.
• Zamawiający ustala następujące rodzaje odbiorów:
- Odbiór robot zanikowych i ulegających zakryciu.
- Częściowy po wykonaniu wcześniej uzgodnionego etapu prac z Inwestorem.
- Odbiór końcowy.
• Wywóz gruzu i ewentualnych odpadów powstałych w trakcie robot oraz utylizacji odpadów
niebezpiecznych wykonawca dokona we własnym zakresie w ramach oferowanej ceny.
Wymagane jest usuwanie z ciągów komunikacyjnych zanieczyszczeń celem zachowania
bezpieczeństwa. Odpady niebezpieczne należy zutylizować na własny koszt i we własnym
zakresie.
• Koszty naprawy ewentualnych uszkodzeń elementów istniejących budynków, dróg, ponosi
Wykonawca i powinien uwzględnić je w cenie oferty. Naprawy winny być dokonywane na
bieżąco.
• Wszystkie prace powinny być wykonywane w taki sposób, aby zminimalizować zakłócenia
podczas funkcjonowania budynków należących do INTiBS PAN,
• Wykonawca powinien uwzględnić wszystkie koszty związane z realizacją prac, w tym prace
zabezpieczeniowe, porządkowe, systematyczny wywóz gruzu, odpadów budowlanych itp.
8
•
•
•
Zaplecze Wykonawcy wraz z terenem składowania materiałów nie może powodować
utrudnień ani zakłóceń w funkcjonowaniu INTiBS PAN.
Zaleca się dokonać oględzin i wizji lokalnej w budynków w celu uzyskania niezbędnej
informacji do dokonania prawidłowej wyceny. Ryzyko rezygnacji z oględzin obiektu obciąża
Wykonawcę składającego ofertę.
Wszystkie szkody powstałe w wyniku działań Wykonawcy podczas realizacji niniejszego
zadania Wykonawca jest zobowiązany usunąć na własny koszt.
2.10. OCHRONA PRZECIWPOŻAROWA
Powierzchnia budynku 532,01 m2, wysokość 8,8 m, budynek 2 kondygnacyjny - budynek niski,
stanowi odrębną strefę pożarową. Obiekty sąsiadujące przylegają bezpośrednio do
przebudowywanego budynku - warsztaty o obciążeniu ogniowym do 500MJ/m2
Kategoria zagrożenia ludzi - ZLIII, przewidywana liczba osób łącznie -15, 8- na parterze, 7- na piętrze
obiektu
Przebudowywana część budynku stanowi wydzieloną strefę pożarową o powierzchni 532,01 m2
Klasa odporności pożarowej budynku "D", klasa odporności ogniowej elementów budynku:
• główna konstrukcja nośna R30
• strop REI30
• ściana zewnętrzna EI30
3. OPIS WYMAGAŃ ZAMAWIAJĄCEGO W STOSUNKU DO PRZEDMIOTU ZAMÓWIENIA
3.1. WYMAGANIA DOTYCZĄCE ARCHITEKTURY I WYKOŃCZENIA
Rozwiązania architektoniczne powinny nawiązywać do istniejącej zabudowy, oraz do porządku
architektoniczno- przestrzennego otoczenia.
Użyte materiały wykończeniowe powinny cechować się dużą trwałością użytkową.
Bezwzględnie wymagane jest spełnienie wymagań bezpieczeństwa pożarowego (Ustawa z dnia 24
sierpnia 1991 r. o ochronie przeciwpożarowej - Dz.U.2016.191-j.t.), bezpieczeństwa użytkowania,
odpowiednich warunków higienicznych i zdrowotnych oraz ochrony środowiska, ochrony przed
hałasem i drganiami, oszczędności energii i odpowiedniej izolacyjności cieplnej przegród.
Zamawiający wymaga, aby przy wykonywaniu robót, stosować wyroby, które zostały dopuszczone do
obrotu oraz powszechnego lub jednostkowego stosowania w budownictwie (atesty higieniczne
Państwowego Zakładu Higieny, aprobaty techniczne, certyfikaty, deklaracje zgodności itp.) natomiast
środki chemiczne zabezpieczające i biobójcze muszą posiadać odpowiednie pozwolenia (wpis do
rejestru leków i środków biobójczych) wydane przez Ministra Zdrowia. Wszystkie niezbędne
elementy powinny być wykonane zgodnie z obowiązującymi normami.
Wszystkie zastosowane elementy wykończenia muszą spełniać wymogi nałożone prawem ze
szczególnym uwzględnieniem wymagań przeciwpożarowych i użytkowych.
3.2. WYMAGANIA DOTYCZĄCE PRZYGOTOWANIA TERENU BUDOWY
Przed przystąpieniem do robót wykonawca winien dostarczyć do zatwierdzenia przez Zamawiającego
projekt zagospodarowania placu budowy obejmujący:
• plan bezpieczeństwa i ochrony zdrowia (bioz), sporządzony zgodnie z
Rozporządzeniem Ministra Infrastruktury w sprawie informacji dotyczącej planu
bezpieczeństwa i ochrony zdrowia, z dnia 23 czerwca 2003 r. ( Dz. U.2003.120.1126),
• program zapewnienia jakości,
• tymczasowe ogrodzenie terenu budowy,
• biuro budowy i zaplecze socjalne wykonawcy,
• niezbędne zaplecze biurowe z węzłem sanitarnym,
• magazyny wykonawcy i miejsca składowania materiałów,
• miejsca postoju sprzętu,
9
• tablice informacyjne wymagane przez polskie Prawo budowlane.
Lokalizacja zaplecza budowy nie powinna kolidować z drogami, ścieżkami dla pieszych. Wykonawca
jest zobowiązany zagospodarować teren budowy zgodnie z planem bioz i obowiązującymi przepisami
uwzględniając:
• ogrodzenie terenu budowy
o Zamawiający wymaga aby teren budowy był ogrodzony i zabezpieczony przed
wejściem na ten teren osobom nieupoważnionym oraz oznakowany za pomocą tablic
ostrzegawczych; ogrodzenie terenu budowy nie może stwarzać zagrożenia dla ludzi, a
jego wysokość powinna wynosić co najmniej 1,5 m; ponadto Zamawiający wymaga
zapewnienia stałego nadzoru i dozoru na budowie.
• drogi komunikacyjne
o Zamawiający wymaga zapewnienia na terenie budowy wykonania i oznakowania,
zgodnie z Polskimi Normami i właściwymi przepisami, dróg komunikacyjnych i
transportowych oraz dróg dla dojazdów pożarowych oraz utrzymania ich w stanie nie
stwarzającym zagrożeń dla użytkowników; drogi i przejścia oraz dojazdy pożarowe
nie mogą prowadzić przez miejsca, w których występują zagrożenia dla ich
użytkowników.
• miejsca postojowe na terenie budowy
o Zamawiający wymaga by dla pojazdów używanych w trakcie wykonywania robót
budowlanych wyznaczyć miejsca postojowe na terenie budowy.
• strefy niebezpieczne
o Zamawiający wymaga wygrodzenia, właściwego zabezpieczenia i oznakowania stref
niebezpiecznych w sposób uniemożliwiający dostęp osobom postronnym;
o Zamawiający wymaga należytego zabezpieczenia stanowisk pracy w strefie
niebezpiecznej;
o Zamawiający wymaga stosowania właściwej odzieży ochronnej oraz właściwych
środków, sprzętu i wyposażenia w zakresie ochrony osobistej (indywidualnej).
• składowiska materiałów, wyrobów i urządzeń technicznych
o Zamawiający wymaga aby przewidzieć na terenie budowy utwardzone i odwodnione
miejsca do składowania materiałów i wyrobów; w przypadku przechowywania
substancji i preparatów niebezpiecznych należy informacje o tym zamieścić na
tablicach ostrzegawczych, umieszczonych w widocznych miejscach, towary te na
terenie budowy należy przechowywać, użytkować zgodnie z instrukcjami producenta
oraz przemieszczać w opakowaniach producenta; składowiska materiałów, wyrobów i
urządzeń technicznych należy wykonać w sposób wykluczający możliwość
wywrócenia, zsunięcia, rozsunięcia się lub spadnięcia składowanych wyrobów i
urządzeń; zabrania się opierania składowanych materiałów lub wyrobów o płoty,
słupy napowietrznych linii elektroenergetycznych itp,
o Wszelkie materiały winny być przechowywane w sposób zapewniający
zabezpieczenie przed kradzieżą, uszkodzeniem oraz gwarantujący zachowanie ich
jakości.
• pomieszczenia higieniczno-sanitarne
o Zamawiający wymaga zapewnienia użytkownikom, pracownikom pomieszczeń i
urządzeń higieniczno-sanitarnych stosownie do liczby osób korzystających z usług
obiektu i zatrudnionych pracowników,
• Zamawiający wymaga właściwego zagospodarowania terenu budowy pod względem
przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych.
• Właściwe utrzymanie i ochrona terenu budowy jest obowiązkiem Wykonawcy. Koszty
ubezpieczenia winny być uwzględnione w cenie ofertowej.
• Wszystkie elementy zagospodarowania placu budowy powinny spełniać wymagania określone
Rozporządzeniem Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i
higieny pracy podczas wykonywania robót budowlanych (Dz.U.2003.47.401).
10
Wykonawca zobowiązany jest do zapewnienia ochrony terenu objętego placem budowy do czasu
jej zakończenia a zwłaszcza zabezpieczenia istniejącego budynku i znajdującego się tam
wyposażenia a także składowanych własnych materiałów budowlanych i sprzętu - istnieje
możliwość wykorzystania ochrony Zamawiającego po uzyskaniu zgody Zamawiającego oraz
określeniu warunków jej wykorzystania .
Koszt zabezpieczenia Terenów Budowy i Robót poza placem budowy nie podlega odrębnej
zapłacie i przyjmuje się, że będzie włączony w Cenę Kontraktową. W Cenę Kontraktową
włączony winien być także koszt wykonania poszczególnych obiektów zaplecza, dróg
tymczasowych i montażowych oraz uzyskania, doprowadzenia, przyłączenia wszelkich
czynników i mediów energetycznych na Placu Budowy, takich jak m.in.: energia elektryczna, gaz,
woda, ścieki itp. W Cenę Kontraktową winny być włączone również wszelkie opłaty wstępne,
przesyłowe i eksploatacyjne związane z korzystaniem z tych mediów w czasie trwania Kontraktu
oraz koszty ewentualnych likwidacji tych przyłączy i doprowadzeń po ukończeniu Kontraktu.
Zabezpieczenie korzystania z w/w czynników i mediów energetycznych należy do obowiązków
Wykonawcy i w pełni jest on odpowiedzialny za uzyskanie wszystkich warunków technicznych
przyłączenia, dokonanie uzgodnień, przeprowadzenie prac projektowych i otrzymanie
niezbędnych pozwoleń i zezwoleń. W przypadku korzystania z mediów Zamawiającego
Wykonawca obowiązany jest do ich rozliczenia na podstawie zamontowanych własnym staraniem
podliczników (energii, wody itp)
3.3. OCHRONA ŚRODOWISKA PODCZAS WYKONYWANIA ROBÓT.
Planowane zamierzenie nie zalicza się - w myśl rozporządzenia Rady Ministrów z dnia 9 listopada
2010r. (Dz.U.2016.71-j.t.) - do rodzaju przedsięwzięć mogących potencjalnie oddziaływać na
środowisko.
Inwestycja nie wpłynie na pogorszenie warunków użytkowania sąsiednich obiektów. Nie spowoduje
ponadnormatywnej emisji hałasu, drgań, promieniowania i innych uciążliwości pogarszających stan
środowiska.
Wykonawca w czasie trwania budowy winien zapewnić na placu budowy właściwe warunki dla
ochrony środowiska naturalnego, a w szczególności w zakresie:
• ograniczenia emisji hałasu,
• ograniczenia wydzielania szkodliwych substancji do atmosfery,
• nie dopuszczenie do zanieczyszczenia lub skażenia wód podziemnych,
• nie dopuszczenie do zanieczyszczania nawierzchni ulic i innych dróg dojazdowych
wykorzystywanych przez pojazdy wyjeżdżające z terenu budowy
• ochrony zieleni
3.4. WYMAGANIA DOTYCZĄCE ROBÓT BUDOWLANYCH
Zamawiający wymaga aby stosowane były wyłącznie wyroby producentów krajowych i
zagranicznych posiadające:
• oznakowanie znakiem CE co oznacza, że dokonano oceny ich zgodności ze zharmonizowaną
normą europejską wprowadzoną do zbioru Polskich Norm. z europejską aprobatą techniczną
lub krajową specyfikacją techniczną państwa członkowskiego Unii Europejskiej lub
Europejskiego Obszaru Gospodarczego. uznaną przez Komisję Europejską za zgodną z
wymaganiami podstawowymi. lub
• deklarację zgodności z uznanymi regułami sztuki budowlanej wydaną przez producenta, jeżeli
dotyczy ona wyrobu umieszczonego w wykazie wyrobów mających niewielkie znaczenie dla
zdrowia i bezpieczeństwa określonym przez Komisję Europejską. lub
• oznakowanie znakiem budowlanym „B” co oznacza że są to wyroby nie podlegające obowiązkowemu oznakowaniu CE dla których dokonano oceny zgodności z Polską Normą lub
aprobatą techniczną. bądź uznano za "regionalny wyrób budowlany".
• deklarację zgodności z uznanymi regułami sztuki budowlanej wydaną przez producenta, jeżeli
11
dotyczy ona wyrobu umieszczonego w wykazie wyrobów mających niewielkie znaczenie dla
zdrowia i bezpieczeństwa określonym przez Komisję Europejską.
Materiały stosowane do budowy instalacji wodociągowej muszą posiadać Świadectwo o
dopuszczeniu do kontaktu z wodą pitną - atest Państwowego Zakładu Higieny oraz posiadać
potwierdzenie zgodności z Polską Normą.
Zamawiający wymaga, aby elementy funkcjonalne miały zapewniona trwałość nie mniejsza
niż 20 lat.
Zamawiający wymaga przyjęcia rozwiązań architektoniczno - budowlanych opartych na
nowoczesnych, wysokiej jakości technologiach, materiałach i standardach wykonawczych,
zapewniających utworzenie obiektu w sposób przyjazny dla użytkowników i środowiska.
Zamawiający wymaga, aby budynki były dostosowane do obowiązujących przepisów prawa
polskiego oraz wymagań normowych przy użyciu materiałów budowlanych, instalacyjnych i
wykończeniowych zapewniających użytkowanie pomieszczeń w sposób bezpieczny, zgodny z
określoną funkcją technologiczną.
Zamawiający wymaga zaprojektowania i wykonania przedmiotu zamówienia (zamierzenia)
zgodnego z zakresem i w sposób zapewniający osiągnięcie celu, któremu ma służyć.
Wszystkie realizowane w ramach kontraktu prace w tym: opracowywane projekty, wykonywane
roboty, dostarczane materiały winny być zgodne z wymaganiami niniejszego PFU i Specyfikacji
Istotnych Warunków Zamówienia (SIWZ).
Przekazana Wykonawcy SIWZ będzie stanowiła część Kontraktu. Wymagania wyszczególnione
SIWZ, PFU będą obowiązujące dla Wykonawcy.
Wykonawca składający ofertę winien uwzględnić w swojej cenie ryczałtowej również roboty
budowlane, instalacje, wyposażenie i inne prace, które nie zostały wyszczególnione w
wymaganiach Zamawiającego, lecz są ważne i niezbędne dla zapewnienia poprawnego
funkcjonowania przebudowywanego obiektu, sprawności urządzeń oraz spełnienia warunków
gwarancji wynikających z doświadczenia i wiedzy wykonawcy. Przedłożone w ofercie
rozwiązania winny gwarantować osiągniecie celu, jakim będzie prawidłowo funkcjonujący obiekt
- przebudowywana hala INTiBS PAN.
Niniejsza inwestycja realizowana będzie w schemacie „ zaprojektuj i wybuduj”, który wymaga od
Wykonawcy ujęcia w swojej ofercie ryczałtowej wykonanie następujących elementów kontraktu:
1. Wykonanie dokumentacji projektowej zawierającej:
projekty wykonawcze,
specyfikacje techniczne wykonania i odbioru robót,
przedmiary robót ,
instrukcje obsługi i eksploatacji urządzeń i obiektu
2. Wykonanie na podstawie powyższej dokumentacji robót budowlanych opisanych w
niniejszym Programie oraz zgodnie z założeniami kontraktu.
3. Opracowanie świadectwa energetycznego budynków
2.1. PRZYGOTOWANIE TERENU BUDOWY
Przed przystąpieniem do robót wykonawca winien dostarczyć do zatwierdzenia przez Inspektora
Nadzoru projekt zagospodarowania placu budowy obejmujący:
plan bezpieczeństwa i ochrony zdrowia (bioz), sporządzony zgodnie z Rozporządzeniem
Ministra Infrastruktury w sprawie informacji dotyczącej planu bezpieczeństwa i ochrony
zdrowia, z dnia 23 czerwca 2003 r. ( Dz. U Nr 120, poz. 1126),
program zapewnienia jakości,
tymczasowe ogrodzenie terenu budowy,
biuro budowy i zaplecze socjalne wykonawcy,
niezbędne zaplecze biurowe z węzłem sanitarnym,
magazyny wykonawcy i miejsca składowania materiałów,
miejsca postoju sprzętu,
12
tablice informacyjne wymagane przez polskie Prawo budowlane.
Wykonawca jest zobowiązany zagospodarować teren budowy zgodnie z planem bioz i
obowiązującymi przepisami uwzględniając:
ogrodzenie terenu budowy
Zamawiający wymaga aby teren budowy był ogrodzony i zabezpieczony przed wejściem
na ten teren osobom nieupoważnionym oraz oznakowany za pomocą tablic
ostrzegawczych;
ogrodzenie terenu budowy nie może stwarzać zagrożenia dla ludzi, a jego wysokość
powinna
wynosić co najmniej 1,5 m; ponadto Zamawiający wymaga zapewnienia stałego nadzoru i
dozoru na budowie.
drogi komunikacyjne
Zamawiający wymaga zapewnienia na terenie budowy wykonania i oznakowania, zgodnie
z Polskimi Normami i właściwymi przepisami, dróg komunikacyjnych i transportowych
oraz dróg dla dojazdów pożarowych oraz utrzymania ich w stanie nie stwarzającym
zagrożeń dla użytkowników; drogi i przejścia oraz dojazdy pożarowe nie mogą prowadzić
przez miejsca, w których występują zagrożenia dla ich użytkowników.
miejsca postojowe na terenie budowy
Zamawiający wymaga by dla pojazdów używanych w trakcie wykonywania robót
budowlanych wyznaczyć miejsca postojowe na terenie budowy.
strefy niebezpieczne
Zamawiający wymaga wygrodzenia, właściwego zabezpieczenia i oznakowania stref
niebezpiecznych w sposób uniemożliwiający dostęp osobom postronnym;
Zamawiający wymaga należytego zabezpieczenia stanowisk pracy w strefie
niebezpiecznej;
Zamawiający wymaga stosowania właściwej odzieży ochronnej oraz właściwych środków,
sprzętu i wyposażenia w zakresie ochrony osobistej (indywidualnej).
składowiska materiałów, wyrobów i urządzeń technicznych
Zamawiający wymaga aby przewidzieć na terenie budowy utwardzone i odwodnione
miejsca do składowania materiałów i wyrobów; w przypadku przechowywania substancji i
preparatów niebezpiecznych należy informacje o tym zamieścić na tablicach
ostrzegawczych, umieszczonych w widocznych miejscach, towary te na terenie budowy
należy przechowywać, użytkować zgodnie z instrukcjami producenta oraz przemieszczać
w opakowaniach producenta; składowiska materiałów, wyrobów i urządzeń technicznych
należy wykonać w sposób wykluczający możliwość wywrócenia, zsunięcia, rozsunięcia
się lub spadnięcia składowanych wyrobów i urządzeń; zabrania się opierania
składowanych materiałów lub wyrobów o płoty, słupy napowietrznych linii
elektroenergetycznych itp,
Wszelkie materiały winny być przechowywane w sposób zapewniający zabezpieczenie
przed kradzieżą, uszkodzeniem oraz gwarantujący zachowanie ich jakości.
pomieszczenia higieniczno-sanitarne
Zamawiający wymaga zapewnienia użytkownikom, pracownikom pomieszczeń i urządzeń
higieniczno-sanitarnych stosownie do liczby osób korzystających z usług obiektu i
zatrudnionych pracowników,
Zamawiający wymaga właściwego zagospodarowania terenu budowy pod względem
przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych.
Właściwe utrzymanie i ochrona terenu budowy jest obowiązkiem wykonawcy. Koszty
ubezpieczenia winny być uwzględnione w cenie ofertowej.
13
Wszystkie elementy zagospodarowania placu budowy powinny spełniać wymagania określone
Rozporządzeniem Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i
higieny pracy podczas wykonywania robót budowlanych (Dz. U. 2003 r. Nr 47 poz. 401).
4.3. OGÓLNE WŁAŚCIWOŚCI FUNKCJONALNO – UŻYTKOWE (OPIS
PROJEKTOWANEGO ZAMIERZENIA)
4.3.1. OGÓLNY OPIS PROJEKTOWANEGO ZAMIERZENIA
Proponowane rozwiązania funkcjonalno-użytkowe obrazują załączniki graficzne w Części
Rysunkowej (Zatwierdzony projekt budowlany).
Niezależnie od informacji zawartych w dokumentacji Zamawiającego Wykonawca zobowiązany
jest do potwierdzenia lokalizacji, stanu technicznego, możliwości wykorzystania istniejących
instalacji wod-kan, CO, wentylacji wg stanu istniejącego.
Należy zaprojektować (PW) i wybudować obiekt o parametrach nie mniejszych, niż wskazano w
niniejszym Programie. Realizacja projektu Przebudowy hali zakłada powstanie:
1. Budynku biurowego o powierzchni netto 532,01 m2 (2 kondygnacje naziemne), w tym:
Parter
• powierzchnia przeznaczona na biura,
• powierzchnia obsługi ogólnej (komunikacja) oraz pomieszczenia techniczne
• powierzchnia sanitarno-socjalna.
I piętro
• biura
• ewentualnie zaplecze socjalno-sanitarne
Pomieszczenia biurowe zlokalizowane na I będą połączone będą korytarzem z projektowaną klatką
schodową.
Zapewnienie warunków socjalno-sanitarnych dla użytkowników parteru i Ip zostanie zrealizowane
z wykorzystaniem projektowanych pomieszczeń sanitarnych i socjalnych w części
przebudowywanej. Obsługa komunikacyjna oraz zapewnienie warunków ewakuacji na wypadek
pożaru realizowane będzie projektowaną klatką schodową.
4.3.2. URZĄDZENIA BUDOWLANE
Należy zaprojektować i wybudować obiekt dostosowany do potrzeb wspomagania istniejących
obiektów INTiBS PAN tak, aby spełniał warunki funkcjonalno-użytkowe zgodne z przeznaczeniem.
Tabela: Bilans powierzchni netto dla przebudowywanego obiektu
PARTER
Nr
pom.
1/4
1/5
1/6
1/7
1/8
1/9
1/10
Nazwa pomieszczenia
korytarz + kl. schodowa
przedsionek
wc damskie
wc męskie
pokój biurowy
pokój biurowy
pom. pomocnicze
razem m 2
Pow. pom.
48,31
3,39
3,75
5,46
41,53
75,82
86,20
264,46
Rodzaj posadzki
pł. ceramiczne
pł. ceramiczne
pł. ceramiczne
pł. ceramiczne
pł. ceramiczne
pł. ceramiczne
pł. ceramiczne
14
PIĘTRO
Nr
pom. Nazwa pomieszczenia
2/1
korytarz + kl. schodowa
2/2
wc damskie
2/3
wc męskie
2/4
pokój biurowy
2/5
pokój biurowy
2/6
pom. pomocnicze
razem m 2
Łącznie m 2
Pow.pom.
52,49
4,69
5,45
44,26
73,62
87,04
267,55
Rodzaj posadzki
pł.ceramiczne
pł.ceramiczne
pł.ceramiczne
panele/wykładzina PCV
panele/wykładzina PCV
pł.ceramiczne
532,01
4.3.3. INSTALACJE WEWNETRZNE
W ramach instalacji sanitarnych należy zaprojektować i wykonać instalacje:
• instalację wod-kan
• instalację C.O. - temperatura wewnętrzna +20oC
W ramach instalacji wentylacji i klimatyzacji należy zaprojektować i wykonać instalacje:
• instalację wentylacji mechanicznej wybranych pomieszczeń budynku biurowego wraz z
odciągami miejscowymi dla digestoriów - założyć 4 szt. zlokalizowane na parterze,
• instalację klimatyzacji wybranych pomieszczeń biurowych budynku (zakres
temperaturowy 18-22 st C) - założyć 30% pomieszczeń,
W ramach instalacji elektrycznych należy zaprojektować i wykonać instalacje:
• zasilania z wyłącznikiem p/poż,
• oświetlenia awaryjnego,
• siły (400V),
• obwodów napięcia dedykowanego (zasilanie systemów komputerowych),
Wewnętrzna sieć energetyczna
Przewiduje się zaprojektowanie i wykonanie wewnętrznej sieci elektrycznej na potrzeby
przebudowywanej hali o długości około 50 m. Dla potrzeb zabudowy urządzeń systemu zasilania
przewiduje się wydzielenie miejsca z przeznaczeniem na rozdzielnię główną na parterze
planowanego budynku biurowego. Przewiduje się włączenie zewnętrznej sieci energetycznej do
wolnego pola w Rozdzielni SN/NN.
Z rozdzielni SN/NN zlokalizowanej w budynku TRAFO należy przeprowadzić sieć kablowa NN
zasilającą rozdzielnicę główną w obiekcie przebudowywanym.
Urządzenia muszą być sterowane wyłącznikami p/poż.
W ramach instalacji teletechnicznych, należy zaprojektować i wykonać instalacje:
• siec strukturalna - internet, telefon,
4.4. SZCZEGÓŁOWE WŁAŚCIWOŚCI FUNKCJONALNO - UŻYTKOWE
4.4.1. PROPONOWANY UKŁAD FUNKCJONALNO-PRZESTRZENNY OBIEKTU ORAZ
ZAKRES PRAC BUDOWLANYCH
Na poszczególnych kondygnacjach należy przewidzieć rodzaje pomieszczeń wykazane w tabeli w
punkcie 4.3.2.
Projektowany strop żelbetowy, gęsto żebrowy oparty jest na projektowanych ścianach murowanych a
przy ścianie szczytowej na belkach stalowych opartych na istniejących słupach opartych na
15
istniejących słupach żelbetowych hali. Ściany murowane za pośrednictwem belek podwalinowych
będą oparte na projektowanych fundamentach i fundamentach istniejących.
Układ konstrukcyjny zaprojektowano w taki sposób aby do minimum ograniczyć ilość fundamentów
ze względu na głębokość zalegania gruntu nośnego tj. piasków średnich o lD = 0.45
Projektowany strop żelbetowy wzmocni istniejącą konstrukcję hali poprzez usztywnienie słupów
nośnych w kierunku poprzecznym i podłużnym a tym samym zmianę ich schematów statycznych
poprzez wprowadzenie podpory pośredniej
ROZBIÓRKI
Rozbiórce podlega posadzka betonowa oraz ściana poprzeczna oddzielająca adaptowaną część hali od
część hali warsztatowej.
WYKOPY
Wykopy należy wykonać jako wąsko przestrzenne, ściany wykopu zabezpieczone przed osunięciem
gruntu lub w osłonie szalunku traconego np. kręgów betonowych . Lokalnie w trakcie wykonywania
wykopu należy chwilowo obniżyć poziom wody gruntowej.
FUNDAMENTY
Stopy fundamentowe betonowe z betonu klasy C25/30 posadowione na gruncie rodzimym tj. na
piaskach średnich o ID = 0.45 Poziom posadowienia fundamentów projektowanych od -4.50 do-5.40m.
Wymiary w rzucie stopy fundamentowej 1500xl500mm (alternatywa przy szalunku traconym z kręgu
betonowego wymiar w rzucie ø1500mm). Wysokość stopy fundamentowej w zależności od
głębokości zalegania gruntu nośnego od 3.5 do 4.4m.
Dla pomieszczenia 1/9 należy wykonać, oddylatowany od posadzki, fundament płytowy wsparty na
studniach ø1500, wraz z kanałami technologicznymi wg załączonego schematu.
FUNDAMENTY ISTNIEJĄCE
Bez zmian
BELKI PODWALINOWE
Belki podwalinowe pod ścianami nośnymi (część wyższa hali) dwu przęsłowe oparte na stopach
fundamentowych istniejących (podpory skrajne) i projektowanej (podpora środkowa). Belka o
przekroju sxh = 500 x 750mm żelbetowa z betonu klasy C25/30 zbrojona stalą A - IIIN (nad podporą
środkową As = 16.99cm2, w przęśle dołem As = 12.72cm2) Belka podwalinowa pod ścianę nośną
(część niższa hali) jednoprzęsłowa oparta na istniejących stopach fundamentowych. Belka o przekroju
sx/i = 500 x 750mm żelbetowa z betonu klasy C25/30 zbrojona stalą A - IIIN (w przęśle dołem As =
17.00cm2)
Belki podwalinowe oparte na istniejących stopach fundamentowych przegubowo, kotwione za
pomocą kotew stalowych wklejanych z istniejącymi fundamentami.
IZOLACJE
Izolacja pozioma między stopą fundamentową a podwaliną ze szlamu alternatywnie z papy
termozgrzewalnej
STROPY
Strop żelbetowy gęstożebrowy typu Teriva 8.0 o grubości konstrukcyjnej 340mm (płyta nadbetonu
grubości 40mm) rozstaw żeber co 450mm, beton C16/20.
Rozpiętość stropu 6.00m, strop oparty na ścianach murowanych a w paśmie miedzy słupowym na
istniejących słupach żelbetowych za pośrednictwem kątowników stalowych L100xl00xl0 (stal
16
S23SJR). Wzdłuż ściany szczytowej strop oparty na belkach stalowych (przekroje belek podano na
rysunku) (stal 5235JR)
Stropy przy klatce schodowej zaprojektowano jako płyty wolnopodparte żelbetowe z betonu klasy
C16/20 zbrojone stalą klasy A-IIIN
Stropy wspornikowe zaprojektowano jako płytę wspornikową kotwioną w stropie przęsłowym,
żelbetową z betonu klasy C16/20 zbrojoną górą stalą klasy A-IIIN. Wokół klatki schodowej
zaprojektowano w grubości stropu 340mm ruszt stalowy (przekroje belek oraz ich usytuowanie wg
rys. PB-K.02) ze stali S235JR.
Strop stanowi tarczę stropową usztywniającą istniejące słupy żelbetowe w kierunku poprzecznym i
podłużnym, stanowi dla nich dodatkową środkową podporę.
ŚCIANY
Ściany nośne parteru grubości 24cm z bloczków silikatowych klasy "15" na zaprawie cienko
warstwowej klejowej. Ściana oddzielająca część adaptowaną hali od hali warsztatowej
dwukondygnacyjna wzmocniona poprzez dwie kondygnacje trzpieniami żelbetowymi o przekroju
bxh=25 x 30cm z betonu klasy C16/20 zbrojone podłużnie 4ø12 (stal klasy A-IIIN), trzpienie
kotwione w belce podwalinowej, stropie między kondygnacyjnym, a powyżej stropu jako wsporniki.
WIEŃCE
Wieńce żelbetowe o przekroju sxh = 240(300) x 400mm z betonu klasy C16/20 zbrojone 4012 stalą
klasyk - IIIN, kotwione w istniejących słupach żelbetowych za pośrednictwem prętów stalowych
klejonych.
SCHODY
Schody żelbetowe, płytowe, grubości płyty 150mm, z betonu C16/20 zbrojone stalą klasy A- IIN.
Krawędź spocznika pośredniego podwieszona do belki stropowej za pośrednictwem prętów stalowych
ø6 (stal A - IIIN)
DACH
Istniejący bez zmian. W miejscach przejść instalacyjnych (wentylacja) wykonać odtworzenie i
uszczelnienie w nawiązaniu do istniejącej konstrukcji z zachowaniem poszczególnych warstw
pokrycia i ocieplenia.
Na połaci dachu należy przewidzieć zakończenia pionu kanalizacji - kominek wentylacyjny oraz
montaż wywietrzaków i wyrzutni dachowych.
UWAGA: wszystkie wyloty wentylacyjne lokować od strony parkingu wewnętrznego, z dala od
południowo-zachodnie granicy działki.
4.5. WYMAGANIA DOTYCZĄCE WYKOŃCZENIA POMIESZCZEŃ
Tabela Opis wymagań dotyczących wykonania ścian
l.p.
Wyszczególnienie
Opis
1.
Ściany wewnętrzne
murowane konstrukcyjne oddzielenia pożarowego ,
oraz obudowa szachtów wykonane z cegły pełnej
ceramicznej lub wapienno-piaskowej, tynk cementowy
III kat.
2.
Ściany działowe /obudowy lekkie
Gipsowo-kartonowe – systemowe,
wyznaczające modułowe kształtowanie przestrzeni
Gipsowo-włóknowe – systemowe, w miejscach
17
szczególnie narażonych na wilgoć, wykorzystywane
jako elementy ścienne, podłogowe i sufitowe,
tynk gipsowy.
Tabela Opis wymagań dotyczących wykończenia powierzchni ścian
l.p.
Wyszczególnienie
Opis
1.
Pomieszczenia biurowe i Farba lateksowa na całą wysokość, kolor jasny, pełny.
2.
Pomieszczenia biurowotechniczne.
malowane farbą zmywalną lateksową na wysokość 2,50m, kolor jasny,
pełny, powyżej farbą emulsyjną, kolor biały.
Fartuch z płytek ceramicznych przy umywalkach, zlewach (szer. po 0,5m
z każdej strony, wysokość od podłogi na h=1,5m)
3.
Korytarze
Farba lateksowa na całą wysokość, kolor jasny, pełny.
4.
Pomieszczenia sanitarne
płytki wym. 30x30cm do wysokości h=2,0m,
ponad płytkami farba emulsyjna kolor biały,
SUFITY
planuje się zastosować sufity podwieszone modularne w pomieszczeniach biurowych i
korytarzach na 1P budynku, Pomieszczenia parteru (laboratoryjne, biurowe, sanitarne) oraz
sanitariatów na 1pietrze malowanie farbą emulsyjną, kolor biały.
Tabela Opis wymagań dotyczących sufitów
l.p.
Wyszczególnienie
Opis
1.
Pomieszczenia biurowe
System sufitów podwieszanych– moduł 60x60cm – uzupełniony
zabudową G-K
2.
Pomieszczenia zaplecza
socjalnego
System sufitów podwieszanych – moduł 60x60cm,
3.
Pomieszczenia sanitarne
Sufit podwieszany pełny z płyt GK wodoodpornych
POSADZKI
Tabela wymagań dotyczących warstw wykończeniowych posadzek
l.p. Wyszczególnienie
Opis
1.
Pomieszczenia biurowe
Płytki Gresowe wym. 30x30cm lub wykładzina obiektowa PCV kolor jasny, pełny.
2.
Pomieszczenia biurowotechniczne
Płytki Gresowe wym. 30x30cm, kolor jasny, pełny.
3.
Korytarze
Epoksydowa posadzka przemysłowa, kolor jasny, pełny.
Nie przewiduje się konieczności wykonywania wpustów podłogowych w posadzce pomieszczeń
parteru (za wyjątkiem węzłów sanitarnych).
DRZWI
Drzwi pełne wewnątrzlokalowe, płytowe, ościeżnice stalowe wewnętrzne,
Drzwi zewnętrzne - istniejące.
Wszystkie drzwi należy wyposażyć w: klamkę, zamek i samozamykacz. Wykończenie
pomieszczeń, wymienione w powyższych punktach, należy uzupełnić o wszelkie inne niezbędne
18
elementy w części budowlanej oraz wyposażenia wnętrz, zgodnie ze sztuką budowlaną (np. opaski
drwi, listwy przypodłogowe, listwy wykończeniowe dla płytek ceramicznych, itp.).
STOLARKA OKIENNA
Istniejąca, pozostaje bez zmian.
WYPOSAŻENIE SANITARNE
• przybory sanitarne - montowane na stelażach, kolor biały.
• armatura: baterie stojące lub ścienne, zawory czerpalne - chromowane,
• Zawory odcinające,
• Grzejniki stalowe płytowe w kolorze białym,
5. INSTALACJE SANITARNE WEWNETRZNE
5.1. INSTALACJA WODY ZIMNEJ
Instalację wody zimnej należy wykonać poprzez wpięcie do istniejącej instalacji w istniejącym
budynku i jej kontynuację w części rozbudowywanej.
Instalacje wodociągowe wody zimnej w obrębie głównych poziomów rozprowadzających
prowadzonych w przestrzeni sufitów podwieszonych oraz pod stropem, pionów oraz węzłów
sanitarnych, wykonać należy z rur PP i PP Stabi. Stosować połączenia zgrzewane. Dla armatury
stosować połączenia gwintowane, uszczelniane włóknami lnianymi lub konopnymi powlekanymi
pokostem. Zmiany materiału przewodów instalacji wodociągowej wody zimnej należy wykonać z
zastosowaniem kształtek przejściowych mosiężnych z wkładką teflonową, gwintowych.
W pomieszczeniach socjalnych i sanitarnych przewidzieć montaż baterii czerpalnych stojących
lub ściennych oraz innych typowych punktów czerpalnych wody zimnej. Podłączenia baterii
czerpalnych stojących do przewodów instalacji wodociągowej wody zimnej, realizować za
pomocą węży elastycznych z miedzi lub ze zbrojonych tworzyw sztucznych. Podłączenia punktów
czerpalnych innych niż baterie czerpalne stojące, do przewodów instalacji wodociągowej wody
zimnej, wykonać za pomocą typowych kształtek mosiężnych gwintowych.
Główne poziome przewody rozprowadzające instalacji wodociągowej wody zimnej należy
prowadzić w sposób umożliwiający ich odwodnienie. W miejscach rozgałęzień oraz podejść do
węzłów sanitarnych należy przewidzieć montaż zaworów odcinających.
W obrębie węzłów sanitarnych, przewody instalacji wodociągowej wody zimnej należy prowadzić
wzdłuż ścian wewnętrznych budynku, w zależności od potrzeb, po ścianach budynku oraz w
bruzdach ściennych lub w posadzce. Przejścia instalacji przez stropy i ściany budynku wykonać
w tulejach ochronnych stalowych wypełnionych warstwa izolacji cieplnej (pianki polietylenowej)
lub innego materiału plastycznego. Stosować armaturę odcinająca kulowa, gwintowaną lub
kołnierzową z mosiądzu lub brązu (PN10, 50oC).
Przewody mocować przy pomocy uchwytów stalowych z gumową wkładką ochronną oraz
uchwytów z tworzyw sztucznych, do ścian, stropów i innych elementów konstrukcyjnych
budynku. Główne poziome przewody rozprowadzające instalacji wodociągowej wody zimnej
izolować cieplnie otuliną ze spienionego polietylenu lub gumy porowatej. Minimalna grubość
izolacji zgodne z wymaganiami zawartymi w Rozporządzeniu Ministra Infrastruktury z dnia
12.04.2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich
usytuowanie wraz z późniejszymi zmianami oraz PN.. Przewody instalacji wodociągowej wody
zimnej w obrębie węzłów sanitarnych, prowadzone w bruzdach ściennych, izolować cieplnie
otuliną ze spienionego polietylenu lub gumy porowatej z zewnętrznym płaszczem z folii
polietylenowej. Grubość izolacji min 10 mm.
Przed spięciem z istniejącą instalacją należy:
• Po wykonaniu całość instalacji wodociągowej wody zimnej należy poddać próbie
ciśnieniowej zgodnie z PN - ciśnienie próby równe 1,5 Proboczego, czas próby 0,5 godziny.
• wykonać płukanie i dezynfekcję instalacji,
• uzyskać pozytywny wynik badania bakteriologicznego wody pobranej z nowej instalacji,
wykonanego przez uprawnioną placówkę,
19
5.2. INSTALACJA WODY CIEPŁEJ
Przewidzieć wpięcie do istniejącej instalacji wody ciepłej i cyrkulacji w istniejącym węźle
cieplnym zlokalizowanym w sąsiednim budynku 5b. Instalacje wodociągowe wody zimnej w
obrębie głównych poziomów rozprowadzających prowadzonych w przestrzeni sufitów
podwieszonych oraz pod stropem, pionów oraz węzłów sanitarnych, wykonać należy z rur PP i PP
Stabi. Stosować połączenia zgrzewane. Dla armatury stosować połączenia gwintowane,
uszczelniane włóknami lnianymi lub konopnymi powlekanymi pokostem. Zmiany materiału
przewodów instalacji wodociągowej wody zimnej należy wykonać z zastosowaniem kształtek
przejściowych mosiężnych z wkładką teflonową, gwintowych.
Kompensację wydłużeń termicznych przewodów ciepłej wody i cyrkulacji (na głównych
poziomych przewodach rozprowadzających i na pionach) wykonać stosując kompensację
naturalną, zapewniając stosowne ramiona kompensacyjne oraz stosując kompensatory Ukształtowe. Wymiary ramion kompensacyjnych i kompensatorów U-kształtowych dobrać na
podstawie obliczeń, zgodnie z wymaganiami warunkującymi poprawną pracę instalacji w zakresie
temperatur roboczych. Mocowanie przewodów instalacji wykonać przy pomocy uchwytów
stalowych z gumową wkładką ochronną oraz uchwytów z tworzyw sztucznych, do ścian, stropów
i innych elementów konstrukcyjnych budynku. Armatura odcinająca kulowa gwintowa lub
kołnierzowa z mosiądzu lub brązu (PN6, 100°C). Izolację termiczną przewodów wody ciepłej i
cyrkulacji wykonać spełniając minimalne wymagania zawarte w Rozporządzeniu Ministra
Infrastruktury z dnia 12.04.2002 r. w sprawie warunków technicznych, jakim powinny
odpowiadać budynki i ich usytuowanie wraz z późniejszymi zmianami oraz PN. Przygotowanie
CWU znajduje się w istniejącym węźle cieplnym. Po wykonaniu całość instalacji wodociągowej
ciepłej wody i cyrkulacji, a przed wpięciem do istniejącego układu należy:
Po wykonaniu całość instalacji wodociągowej wody zimnej należy:
• poddać próbie ciśnieniowej zgodnie z PN - ciśnienie próby równe 1,5 Proboczego, czas próby
0,5 godziny.
• wykonać płukanie i dezynfekcję instalacji,
• uzyskać pozytywny wynik badania bakteriologicznego wody pobranej z nowej instalacji,
wykonanego przez uprawnioną placówkę,
5.3. INSTALACJA KANALIZACJI SANITARNEJ,
Instalację kanalizacji sanitarnej (poziome przewody odpływowe, piony i podejścia do przyborów
sanitarnych), wykonać z rur i kształtek kanalizacyjnych HT/PCV i PCV-U firmy - do kanalizacji
wewnętrznej bezciśnieniowych. Połączenia rur kielichowe na uszczelkę wargową, gumową.
Wszystkie przewody instalacji kanalizacyjnej sanitarnej prowadzone na zewnątrz budynku oraz
pod posadzką parteru (poziome przewody odpływowe) należy wykonać z rur i kształtek
kanalizacyjnych z tworzyw sztucznych PVC do kanalizacji zewnętrznej klasy S (o podwyższonej
sztywności), bezciśnieniowych. Połączenia kielichowe na uszczelkę wargową gumową. We
wszystkich pomieszczeniach sanitarnych i socjalnych przewidzieć zainstalowanie typowych
przyborów sanitarnych - producenta ustalonego z Inwestorem.
Główne przewody odpływowe zlokalizować pod posadzką hali i budynku biurowego. Wszystkie
piony instalacji kanalizacyjnej wykonać w średnicy 0,11 m PVC i zakończyć, wystającymi min.
0.50 m ponad dachową, rurami wywiewnymi 0.11 m / 0.16 m PVC.
Na pionach (u ich podstawy) zlokalizować czyszczaki rewizyjne ø110 mm. W obrębie węzłów
sanitarnych, przewody podejść instalacji kanalizacyjnej sanitarnej prowadzić wzdłuż ścian
wewnętrznych budynku lub po ścianach budynku. Podejścia kanalizacyjne do poszczególnych
przyborów sanitarnych prowadzone ze spadkiem nie mniejszym niż 2%. Średnice podejść
wymiarować wg PN-92/B-01707. Przybory sanitarne umieszczone na wysokościach
standardowych, odpowiednich dla poszczególnych rodzajów przyborów sanitarnych. Przejścia
przewodów instalacji kanalizacji sanitarnej przez przegrody zewnętrzne (pod poziomem terenu)
wykonać jako gazoszczelne. Mocowanie przewodów instalacji kanalizacyjnej sanitarnej przy
20
pomocy uchwytów stalowych z gumową wkładką ochronną oraz uchwytów z tworzyw
sztucznych, do ścian, stropów i innych elementów konstrukcyjnych budynku.
Po wykonaniu instalację kanalizacyjną sanitarną ( główne poziomy) należy poddać próbie
szczelności zgodnie z PN. Wymagana wysokość słupa wody nad rurą wynosi 1,0 m.
5.4. INSTALACJA ODPROWADZENIA SKROPLIN
Odprowadzenie skroplin z urządzeń klimatyzacyjnych zlokalizowanych w obrębie budynku
będzie realizowane grawitacyjnie poziomymi przewodami odpływowymi prowadzonymi w
przestrzeni stropu podwieszanego Instalację poprzez syfony wpiąć do pionów kanalizacji
sanitarnej. W przypadku braku możliwości odprowadzenia grawitacyjnego należ zastosować
pompki skroplin. Przewody odprowadzające skropliny wykonać z rury PP łączonych przez
klejenie lub zgrzewanie. Odprowadzenie skroplin z urządzeń klimatyzacyjnych zlokalizowanych
na dachu będzie realizować bezpośrednio na połać dachową. Mocowanie przewodów instalacji
kanalizacyjnej skroplinowej przy pomocy uchwytów stalowych z gumową wkładką ochronną, do
ścian, stropów i innych elementów konstrukcyjnych budynku. Przejścia przewodów instalacji
kanalizacyjnej deszczowej przez stropy i ściany stref oddzielenia pożarowego zabezpieczyć
kasetami (rury palne) i pastami (rury niepalne) o klasie odporności ogniowej równej klasie danej
przegrody. Po wykonaniu instalację skroplinową należy poddać próbie szczelności.
5.5 INSTALACJE HVAC
Należy opracować projekt i wykonać instalacje:
• wentylacji mechanicznej
• ciepła zasilanej z istniejącego węzła cieplnego,
- zasilającą grzejniki - c.o.
- zasilającej nagrzewnice wentylacyjne - jeżeli wystąpią.
Parametry pracy poszczególnych obiegów wynoszą:
- instalacji grzewczej - nagrzewnic pierwotnych - 70°C/50°C
- instalacji grzewczej - nagrzewnic wtórnych - 70°C/50°C
- instalacji grzewczej - grzejniki c.o. - 80°C/60°C
Należy zapewnić następujące warunki w pomieszczeniach:
Część biurowa
- w pomieszczeniach biurowych nawiew o temperaturze od 24°C w zimie do 24°C w lecie z
zapewnieniem wymaganej ilości powietrza świeżego Ogrzewanie pomieszczeń za pomocą
grzejników. Chłodzenie w okresie lata ma za zadanie zabezpieczenie przed przegrzewaniem
wybranych pomieszczeń. Temperatura latem nie będzie regulowana. Nie stosuje się
nawilżania powietrza w okresie zimowym.
Wentylacja toalet
Niezależny układ wywiewny z anemostatami, wentylatorami dachowymi nadzorowanymi
przez system automatyki oparty o sterowniki. Kompletny system automatyki pomieszczenia w
szczególności składał się będzie z:
• szafy automatyki
• zabezpieczeń silników wentylatorów i falowników, .
UWAGI OGÓLNE DO INSTALACJI WEWNĘTRZNYCH
Ogólne warunki wykonania i odbioru robót
Na etapie projektowania
1) Wymaga się od Jednostek Projektowych konsultacji roboczych z Zamawiającym oraz
zorganizowania spotkań w celu uściślenia przyjętych rozwiązań projektowych, standardu
wykończenia i wyposażenia.
2) Udzielania wyjaśnień , uzupełnień do dokumentacji projektowej w terminie max do 3 dni
od zgłoszenia przez Zamawiającego.
21
3) Stawiania się na obiekt na wezwanie Zamawiającego, przy czym wezwanie lub
zawiadomienie powinno być przesłane (fax.) min. na 2 dni robocze przed terminem spotkania.
W przypadku nie wywiązywania się z powyższego obowiązku Zamawiający , wynikłe z tego
tytułu straty pokryje z zatrzymanego zabezpieczenia należytego wykonania umowy.
Zamawiający nie będzie ponosił kosztów pobytu na budowie bez wezwania bądź na wezwanie
Wykonawcy robot.
4) Opracowania i pobyty na miejscu realizacji zadania wynikające z poprawienia błędów i
uzupełnienia dokumentacji stanowiącej podstawę do realizacji robót Jednostka Projektowa
wykonuje nieodpłatnie.
Na etapie wykonywania robót
1) Wykonawca będzie zobowiązany do przyjęcia odpowiedzialności od następstw i za wynik
działalności w zakresie:
a. organizacji robot,
b. zabezpieczenia osób trzecich,
c. ochrony środowiska,
d. warunków bhp,
e. zabezpieczenia terenu robot,
f. zabezpieczenia ciągów komunikacyjnych przyległych do terenu robot od
następstw prowadzonych robot.
2) Przedmiot zamówienia w części budowlanej, instalacji wodno-kanalizacyjnej, instalacji
centralnego ogrzewania, wentylacji i klimatyzacji oraz instalacji elektrycznej zostanie
wykonany z materiałów własnych wykonawcy.
3) Wyroby budowlane i instalacyjne, stosowane w trakcie robot budowlanych, mają spełniać
wymagania polskich przepisów prawa, a wykonawca będzie posiadał dokumenty
potwierdzające, że zostały one wprowadzone do obrotu zgodnie z ustawą o wyrobach
budowlanych i posiadają wymagane parametry.
4) Zamawiający przewiduje bieżącą kontrolę wykonywanych robot. W celu zapewnienia
współpracy z Wykonawcą i prowadzenia kontroli wykonywanych robot zamawiający
przewiduje ustanowienie osoby upoważnionej do kontaktów oraz inspektora nadzoru.
5) Kontroli będą podlegały w szczególności:
a. Rozwiązania projektowe w aspekcie ich zgodności z programem funkcjonalno
użytkowym, warunkami umowy i dokumentacją projektową.
b. Stosowane gotowe wyroby budowlane w odniesieniu do dokumentów
potwierdzających ich dopuszczenie do obrotu oraz zgodności parametrów z danymi
zawartymi w projekcie.
c. Jakość i dokładność wykonania prac.
d. Prawidłowość funkcjonowania zamontowanych urządzeń i wyposażenia.
e. Prawidłowość połączeń funkcjonalnych.
7) Zamawiający ustala następujące rodzaje odbiorów:
a. Odbiór robot zanikowych i ulegających zakryciu.
b. Częściowy po wykonaniu wcześniej uzgodnionego etapu prac z inwestorem.
c. Odbiór końcowy.
8)
Wywóz gruzu i ewentualnych odpadów powstałych w trakcie robot oraz utylizacji
odpadów niebezpiecznych wykonawca dokona we własnym zakresie. Wymagane jest
usuwanie z ciągów komunikacyjnych zanieczyszczeń celem zachowania bezpieczeństwa.
Odpady niebezpieczne należy zutylizować na własny koszt i we własnym zakresie.
6. INSTALACJE ELEKTRYCZNE
6.1. BILANS MOCY
• moc zainstalowana wg Projektu Budowlanego
• dla pomieszczenia 1/9 parter
• dla pomieszczenia Piecowni (nie objętej opracowaniem,
35,0kW
54,0kW
22
ale zasilanej z części przebudowywanej budynku)
• rezerwa na nieprzewidziane urządzenia
Łącznie:
80,0kW
31,0kW
200,0kW
6.2. ZASILANIE ENERGETYCZNE
System zasilania
Dla potrzeb systemu zasilania urządzeń elektrycznych w przebudowywanym obiekcie przewidziano
wykorzystanie wolnego pola (rezerwy) w Rozdzielni SN – po stronie NN. Z pomieszczenia
Rozdzielni SN zlokalizowanego w budynku sąsiednim należy przewidzieć ułożenie kabla ziemnego
pięciożyłowego zasilającego obiekt przebudowywany. Przejścia przez istniejące drogi wewnętrzne
Zakładu wykonać w technologii bezwykopowej, chronić rurami stalowymi lub PEHD. Trasy
oznakować w sposób normatywny. Wejścia do budynków należy wykonać przez uszczelnione
przepusty kablowe.
W budynku biurowym, przewiduje się wydzielenie miejsca na rozdzielnicę główną.
Sieć kablową NN należy wykonać kablami miedzianymi w układzie pięciożyłowym. Z
rozdzielnicy głównej będą wyprowadzone wewnętrzne linie zasilające (WLZ-ty) oddzielne dla
obwodów oświetleniowych, siłowych, komputerowych itp. Obwody te należy prowadzić do tablic
piętrowych, rozdzielnic wentylacyjnych, komputerowych i innych, stosownie do potrzeb
technologicznych.
WLZ-ty należy wykonać kablami miedzianymi, pięciożyłowymi. Należy przyjąć system zasilania
TNS z rozdzielonymi przewodami neutralnym i ochronnym.
Pomiary
Na zasilaniu prowadzonym do obiektu Rozbudowy należy zainstalować kontrolny miernik energii
elektrycznej.
6.1. INSTALACJA ELEKTRYCZNA WEWNĄTRZOBIEKTOWA
Główna rozdzielnica obiektów Rozbudowy.
Rozdzielnicę należy zlokalizować na parterze budynku. Rozdzielnicę wykonać z zastosowaniem
szaf metalowych IP20 przyściennych lub wolnostojących ustawianych na kanale kablowym.
Oszynowanie rozdzielnic należy wykonać z miedzi.
Rozdzielnice wyposażyć należy w wyłączniki zasilania, rozłączniki bezpiecznikowe wielkiej mocy.
zabezpieczenie przeciw przepięciowe we wszystkich fazach i przewodzie neutralnym. W
rozdzielnicy powinny być wydzielone sekcje zasilone przed głównym wyłącznikiem (ppoż ), i
wyłączane odrębnym wyłącznikiem. Z sekcji tej należy zasilać obwód oświetleniowy głównych
dróg ewakuacyjnych i urządzenia ochrony przeciwporażeniowej. Poszczególne elementy
rozdzielnicy powinny posiadać odpowiednie oznakowania i opisy.
Pomieszczenie rozdzielnicy należy wyposażyć w sprzęt BHP i ppoż .
Tablice piętrowe
Dla potrzeb podstawowych instalacji obiektu należy zastosować tablice piętrowe lokalizowane na
każdej kondygnacji we wnękach zamykanych drzwiami. Każda z tablic powinna być podzielona na
sekcje oświetleniowe, siłowe, komputerowe i inne, w zależności od przyjętych rozwiązań
szczegółowych, zasilane przelotowo przez właściwe WLZ-ty. Na poszczególnych obwodach należy
stosować w zależności od charakteru odpływu wyłączniki nadprądowe, różnicowoprądowe lub
rozłączniki bezpiecznikowe modułowe. W tablicach stosować II stopień zabezpieczenia
przeciwprzepięciowego. Tablice i poszczególne elementy powinny posiadać odpowiednie
oznakowania i opisy umożliwiające jednoznaczną identyfikację obwodów w poszczególnych
pomieszczeniach.
Rozdzielnice technologiczne
Rozdzielnice technologiczne związane z zasilaniem urządzeń technicznych ogólno budynkowych
(urządzenia wentylacyjne, urządzenia klimatyzacyjne, pompownie, kotłownia, urządzenia
technologiczne itp.) należy wykonać za pomocą obudów skrzynkowych lub szafowych, stojących
23
lub wiszących zachowując właściwy stopień szczelności. Dla pomieszczeń wilgotnych min IP44.
Wyposażenie rozdzielnic analogicznie jak tablic piętrowych.
Oświetlenie podstawowe
Oświetlenie podstawowe należy zrealizować za pomocą opraw nawiązujących do istniejącego,
wymienionego w trakcie termomodernizacji, opraw typu LED. Dla budynku biurowego należy
stosować oprawy nastropowe, modułowe do stropów podwieszonych oraz naścienne w zależności
od charakteru pomieszczenia i jego zabudowy. Typy opraw powinny być identyczne z
funkcjonującymi w istniejącym budynku biurowym. Należy stosować oprawy o właściwym dla
danego pomieszczenia stopniu szczelności. Wymagane natężenie oświetlenia dla poszczególnych
pomieszczeń przyjąć (zgodnie z PN-En 12464-1 2004 „Technika oświetleniowa. Oświetlenie miejsc
pracy”. EN 12193 ) przyjmując zalecane parametry oświetlenia wnętrz dla poszczególnych
elementów funkcjonalnych.
Instalacje wykonać jako wtynkową przewodami miedzianymi w układzie TN-S. Stosować osprzęt
wtynkowy. Łączenia wykonywać wewnątrz puszek osprzętowych. Ciągi przewodów prowadzić na
ścianach wyłącznie odcinkami poziomymi i pionowymi. Przewody prowadzone pod posadzkami
(np. do opraw na kondygnacji niższej) chronić rurkami z twardego PVC zachowując kąty proste
względem ścian pomieszczeń. W uzasadnionych przypadkach doświetlać wydzielone stanowiska
pracy. Wyłączniki oświetleniowe montować na wysokości 1,3 m. Wyłączniki i puszki rozdzielcze
należy wyposażyć w trwałe oznaczenia obwodów.
W pomieszczeniach zaplecza socjalnego oświetlenie podstawowe powinno być uruchamiane
poprzez czujniki ruchu.
Oświetlenie awaryjne
Na drogach komunikacyjnych oraz w innych, uzasadnionych ze względu na bezpieczeństwo ludzi,
miejscach należy zastosować awaryjne oświetlenie ewakuacyjne i kierunkowe. W instalacjach
oświetlenia ewakuacyjnego stosować oprawy z własnym modułem awaryjnym tzw „ na ciemno”, w
obwodach oświetlenia kierunkowego analogiczne oprawy świecące „na jasno”.
Obwody oświetlenia awaryjnego prowadzić z dodatkowymi żyłami zasilania ładowania baterii
akumulatorowej modułu oraz przewodami monitorującymi te oprawy. Centralkę monitoringu
oświetlenia awaryjnego należy zlokalizować w centralnej dyspozytorni. Stosować przewody
miedziane. Dla całości oświetlenia awaryjnego należy przyjąć jeden system umożliwiający ciągłą
kontrolą stanu technicznego tej instalacji i wymienność elementów. Oznakowania i opisy opraw
kierunkowych zgodnie z kierunkami ewakuacji, wyłącznie w języku polskim.
Oświetlenie awaryjne musi zapewnić natężenie oświetlenia w wysokości min 10% oświetlenia
podstawowego.
Obwody gniazd wtyczkowych ogólnego przeznaczenia
W pomieszczeniach, które tego wymagają, należy wykonać osobne obwody gniazd wtyczkowych
ogólnego przeznaczenia dostosowując ilość gniazd i ich lokalizacje do charakteru i
zagospodarowania poszczególnych pomieszczeń (np. konieczność wykonania kaset podłogowych w
pomieszczeniach biurowych). Obwody wyprowadzać z tablic piętrowych, z odrębnych sekcji i
zabezpieczać wyłącznikami różnicowoprądowymi. Stosować przewody miedziane.
Przewody prowadzić miedzy gniazdami bez stosowania puszek pośrednich. Prowadzenie
przewodów analogicznie jak przewodów oświetleniowych. Wysokość mocowania gniazd
wtyczkowych koordynować z zagospodarowaniem pomieszczeń. Poszczególne gniazda muszą być
opisane w sposób umożliwiający jednoznaczną identyfikację obwodów we właściwych tablicach
piętrowych.
Naścienne gniazda wtyczkowe mocować na wysokości 0,3 m i oznaczyć w sposób trwały opisem z
nr obwodu.
Kasety podłogowe umiejscowić zgodnie z projektem aranżacji wnętrz.
Obwody gniazd wtyczkowych technologicznych
24
Dla drobnych odbiorników technologicznych należy wykonać osobne obwody gniazd wtyczkowych
przeznaczonych dla konkretnych urządzeń dostosowując ilość gniazd i ich lokalizacje do
zagospodarowania technologicznego poszczególnych pomieszczeń. Indywidualne lub skojarzone
obwody wyprowadzać z tablic piętrowych, z odrębnych sekcji i zabezpieczać wyłącznikami
różnicowoprądowymi. Większe zespoły urządzeń o złożonym wyposażeniu technologicznym
powinny mieć wydzielone, własne tablice rozdzielcze (pomieszczenie ładowania wózków).
Stosować przewody miedziane. Prowadzenie przewodów analogicznie jak przewodów
oświetleniowych. Poszczególne gniazda muszą być opisane w sposób umożliwiający jednoznaczną
identyfikację obwodów we właściwych tablicach piętrowych.
Instalacja wyrównawcza
W budynku należy ułożyć instalacje wyrównawcze. Instalacje wykonać z płaskownika stalowego
ocynkowanego malowanego na kolor zielono-żółty. Każda kondygnacja budynku powinna mieć
swoją magistralę wyrównawczą połączoną z główną magistralą wyrównawczą obiektu ułożoną w
najniższej kondygnacji, która musi być połączona z uziomem otokowym instalacji odgromowej
poprzez odrębne złącza kontrolne. Instalacje uziemiające wykonać zgodnie z PN-IEC 61024-1:2001
„Ochrona obiektów budowlanych” wraz z PN-IEC 61024-1-1:2001, PN-IEC 61024-1-2:2002 oraz
zgodnie z PN-86/E- 05003 „Ochrona obiektów budowlanych”.
Instalacja siły
Dla potrzeb wentylacji, klimatyzacji, i innych zespołów technologicznych oraz wyposażenia
laboratoriów, należy przewidzieć instalacje siły wraz ze sterowaniem. Zastosowane elementy
AKPiA oraz ich oprzewodowanie powinny umożliwiać zbieranie sygnałów awaryjnych i zdalne
przekazywanie ich do punktu centralnego monitoringu, który należy ustalić na etapie projektu
wykonawczego.
Sieć dedykowana dla okablowania strukturalnego
W budynku należy wykonać wydzielone obwody zasilania gniazd wtyczkowych dedykowanych dla
okablowania strukturalnego. Dla każdego stanowiska komputerowego należy przewidzieć zestaw 3
gniazd DATA 230VAC. Lokalizacje stanowisk komputerowych należy nawiązać do
zagospodarowania poszczególnych pomieszczeń. Obwody wyprowadzać z tablic piętrowych, z
odrębnych sekcji i zabezpieczać wyłącznikami różnicowoprądowymi. Stosować przewody
miedziane. Sekcja zasilania dedykowanego w tablicy piętrowej musi mieć swoje zabezpieczenie
przeciwprzepięciowe. Prowadzenie przewodów analogicznie jak przewodów oświetleniowych.
Poszczególne gniazda DATA muszą być opisane w sposób umożliwiający jednoznaczną
identyfikację obwodów we właściwych tablicach piętrowych.
Okablowanie strukturalne
W budynku rozbudowywanym należy wykonać okablowanie strukturalne. Ilość włókien musi
zapewnić możliwość przesyłania sygnałów logicznych sieci komputerowej, łączności telefonicznej
oraz sygnałów monitorowania urządzeń technicznych. Kable światłowodowe muszą być w izolacji
niepalnej i nie zawierającej halogenków. W punkcie MDF należy zabudować szafy dystrybucyjne i
obiektową głowicę telefoniczna. Okablowanie tzw. „poziome" powinno być zaprojektowane w
technologii ekranowanej kat. 6 (bezhalogenkowe kable FTP) i musi spełniać wymagania transmisji
komputerowej i telefonicznej. Stanowiska robocze należy lokalizować w budynku biurowym
zgodnie z projektem aranżacji wnętrz, a w pomieszczeniach pozostałych wg ustaleń z
Zamawiającym. Na każdym stanowisku roboczym należy przewidzieć po dwa gniazda RJ45.
Na odcinkach kabli FTP pomiędzy punktem dystrybucyjnym a stanowiskiem roboczym nie może
być dodatkowych połączeń typu mostki czy lutowanie. Instalacje układane w rurach ochronnych
pod tynkiem. Osprzęt montowany w puszkach podtynkowych w zestawach z osprzętem zasilania
dedykowanego. Wszystkie gniazda muszą być ponumerowane i oznakowane. System numeracji
musi umożliwiać jednoznaczną identyfikację poszczególnego gniazda. Sieć telefoniczna (numery
25
wewnętrzne i bezpośrednie linie miejskie należy dołączyć do okablowania strukturalnego
wieloparowym kablem miedzianym.
Przy projektowaniu oraz wykonaniu okablowania strukturalnego muszą być spełnione wymagania
norm: ISO 11801, EN501173, EIA/TIA568A, EN55022B i EN 55024.
System ochrony P/POŻ
W obiekcie zastosowane zostaną czujki dymu i pożaru. Sygnalizacja świetlno - akustyczna.
Ochrona przed elektrycznością statyczną
Rozwiązania konstrukcyjne należy tak zaprojektować, aby maksymalnie ograniczyć elektryzowanie
się konstrukcji. W celu zabezpieczenia elektryzowania się elementów konstrukcyjnych oraz
wyposażenia należy wykonać instalacje zapewniające bezpieczne odprowadzanie ładunków
elektrycznych – uziemienia i połączenia wyrównawcze, z punktami kontrolnymi (w celu pomiarów
uziemienia).
Instalacja ochrony przeciwprzepięciowej
W celu ochrony instalacji elektrycznej, i przyłączonych do niej odbiorników, od przepięć
łączeniowych i powodowanych wyładowaniami atmosferycznymi, w budynku będzie zastosowana
ochrona klasy B i C zgodnie z norma PN-IEC 60364-4-443, w postaci ochronników przyłączonych
do rozdzielnicy głównej. Dalszy stopień ochrony nastąpi na tablicach wewnętrznych.
6.3. ZEWNĘTRZNA SIEĆ KABLOWA
Sieć kablowa NN
Pomiędzy rozdzielnią SN (strona NN) zlokalizowaną przy stacji transformatorowej a główną
rozdzielnicą w budynku głównym należy wykonać połączenie kablowe. Stosować kable miedziane
w układzie pięcio żyłowym. Trasę kablową wytyczać po liniach prostych, równolegle do obiektów
i dróg wykorzystując przede wszystkim pasy zieleni.
Przejścia przez istniejące drogi wewnętrzne Zakładu wykonać w technologii bezwykopowej
chronić rurami stalowymi lub PEHD. Trasy oznakować w sposób normatywny.
Wejścia do budynków należy wykonać przez uszczelnione przepusty kablowe.
6.4. WYKONANIE ROBÓT ELEKTRYCZNYCH
Montaż urządzeń i osprzętu
Montaż urządzeń rozdzielczych przeprowadzić należy zgodnie z odpowiednimi instrukcjami
montażu tych urządzeń.
Dla podłączenia szyn i kabli należy stosować standardowe śruby z gwintem metrycznym i z łbem
sześciokątnym, najmniejsze dopuszczalne odstępy izolacyjne należy zachować zgodnie z
przepisami.
Układanie instalacji elektrycznych i teletechnicznych
Na głównych ciągach poziomych i pionowych należy wykorzystywać perforowane korytka
kablowe lub, dla większych obciążeń drabinki kablowe. Ilość korytek należy dobierać stosownie do
przewidywanych obciążeń. Dla instalacji teletechnicznych należy przewidzieć odrębne korytka
układane obok lub ponad korytkami z przewodami elektrycznymi. Korytka należy układać w
pomieszczeniach technicznych oraz w przestrzeniach nad stropem podwieszonym i wydzielonych
szachtach na odcinkach pionowych. Główne ciągi drabinek i korytek kablowych wymagają
skoordynowania tras na etapie projektowania (odpowiednie przekroje z pokazaniem stref montażu
dla wszystkich sieci obiektowych). Kable i przewody, zasilające i sterownicze, związane z obsługą
urządzeń ochrony PPOŻ muszą posiadać odpowiednią odporność ogniową. Dla układania tych
przewodów należy stosować wydzielone korytka kablowe, które łącznie z konstrukcjami
mocującymi muszą mieć tak że odpowiednią odporność ogniową. W pomieszczeniach przewody
należy układać w tynku lub pod tynkiem zachowując powtarzalność poziomu układania. Puszki
rozgałęźne lokalizować przy korytkach kablowych z zachowaniem łatwego do nich dostępu
eksploatacyjnego. W pomieszczeniach łączenia wykonywać w puszkach osprzętu. Przewody i kable
26
powinny być odpowiednio mocowane, szczególnie na odcinkach pionowych. Podejścia do urządzeń
należy chronić rurkami karbowanymi stalowymi lub izolacyjnymi w zależności od charakteru
pomieszczenia.
Przejścia przez ściany i stropy należy chronić osłonami i uszczelniać. Wykonanie przejść przez
przegrody na granicy stref pożarowych musi być certyfikowane przez uprawnioną osobę. Należy
dla przewodów, kabli i światłowodów zachowywać dopuszczalne promienie zginania oraz
normatywnych odległości od innego uzbrojenia budynku.
Przy wykonywaniu okablowania należy stosować się do poniższych uwag:
• kable okładać z zachowaniem siły wciągania i promieni gięcia zgodnie ze specyfikacja
producenta kabli;
• kable prowadzić w jednej płaszczyźnie, tj. nie wolno owijać kabli dookoła rur, kolumn, itp.
• przejścia przewodów przez ściany należy uszczelnić w klasie odporności ogniowej dla
danej przegrody budowlanej stosując na granicy stref uszczelnienie odpowiednie dla
najwyższej strefy pożarowej
• okładając przewody należy wyrównać trasę tak, aby w korytku nie było wybrzuszeń,
narażajacych izolację przewodów na uszkodzenie;
• przy domierzaniu przewodów należy przewidzieć rezerwę umożliwiającą pozostawienie w
puszkach (lub przy montowanych urządzeniach) końców przewodów o długości niezbędnej
do wykonania połączeń;
• przewody należy ucinać szczypcami;
• kable instalacji zasilającej prowadzić oddzielnie od kabli instalacji teletechnicznej;
• należy pozostawić 25% zapasu miejsca rezerwowego przy prowadzeniu przewodów i kabli
zasilających na korytach instalacyjnych o standardowych wymiarach 100, 200, 400, 600
mm oraz na drabinkach kablowych w szachtach instalacyjnych.
• przejścia przewodów przez elementy oddzieleń przeciwpożarowych zaopatrzyć w
przepusty o odpowiedniej dla danej przegrody odporności ogniowej
6.5. WARUNKI STOSOWANIA MATERIAŁÓW
Warunki ogólne
Materiały użyte do wykonania instalacji muszą ściśle spełniać wymagania niniejszego programu
funkcjonalno-użytkowego określone w powyższych opisach instalacji.
Poniżej podano przykłady urządzeń i ich producentów gwarantujące zachowanie poziomu
technicznego oczekiwanego przez Zamawiającego.
Wszystkie zakupione i wbudowane przez Wykonawcę materiały, powinny być dopuszczone do
stosowania w budownictwie na terenie naszego kraju a tak że być zaopatrzone przez producenta w
deklaracje zgodności.
Wyroby i materiały winny spełniać warunki określone w Ustawie dnia 16 kwietnia 2004 r. o
wyrobach budowlanych (z późniejszymi zmianami) potwierdzone wymaganymi dokumentami
zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobu
deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem
budowlanym.
Standardy i jakość materiałów
Poniżej zestawiono przykładowych producentów, których wyroby gwarantują właściwy i
oczekiwany przez Zamawiającego standard instalacji elektrycznych.
• Rozdzielnice NN należy wykonać w obudowach wyposażyć w konstrukcje i oszynowanie.
• Wyposażenie rozdzielnic NN składające się z wyłączników, rozłączników, zabezpieczeń.
• Tablice piętrowe, konstrukcje i wyposażenie należy zastosować Rozdzielnice
technologiczne w tym szafy, rozdzielnice skrzynkowe wraz z wyposażeniem Aparaturę
modułową należy montować na szynie TS35
• Oprawy oświetleniowe mają posiadać zapłonniki elektroniczne
27
Oprawy i systemy oświetlenia awaryjnego muszą posiadać moduł awaryjny, należy
zastosować centrale monitorujące
• Osprzęt instalacyjny w tym wyłączniki, gniazdka wtykowe
• Osprzęt sieci strukturalnej i dedykowanej w tym gniazda DATA, gniazda RJ45
• Elementy AKPiA takie jak sterowniki, czujniki, elementy wykończeniowe i peryferyjne
• Elementy instalacji odgromowej takie jak zwody, uchwyty, złącza
• Ochronę przepięciową ,- ochronniki
• Elementy prowadzenia kabli takie jak drabinki, korytka
• Rury, osłony kabli należy wykonać z PCV
• Przepusty ognioodporne.
Dopuszcza się zastosowanie materiałów innych producentów pod warunkiem zachowania
standardów i jakości nie niższej niż materiałów opisanych powyżej.
•
7. OGÓLNE WARUNKI WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH
7.1. PRZEDMIOT l ZAKRES KONTRAKTU
Przedmiotem zamówienia jest zaprojektowanie oraz zrealizowanie zamierzenia pod nazwą nadaną
przez Zamawiającego w zakresie zgodnym z opisanym niniejszego Programu funkcjonalno –
użytkowego oraz zgodnie z opisanymi wymaganiami Zamawiającego.
Niniejsza inwestycja realizowana będzie w schemacie „ zaprojektuj i wybuduj”, który wymaga od
Wykonawcy ujęcia w swojej ofercie ryczałtowej i wykonania wszystkich elementów kontraktu.
Do zakresu prac projektowych oraz robót budowlanych i innych robót i czynności określonych
wymaganiami Zamawiającego należy:
• opracowanie kompletnej dokumentacji projektowej wykonawczej w języku polskim,
• uzyskanie zatwierdzenia Zamawiającego w zakresie rozwiązań przyjętych w projekcie
wykonawczym,
• sporządzenie
i
przekazanie
Zamawiającemu
projektów
wykonawczych
uszczegółowiających projekt budowlany (zgodnie z odpowiednimi przepisami). W
projektach, opracowanych zgodnie z projektem budowlanym, należy zamieścić niezbędne
rysunki, opisy, obliczenia i inne dokumenty, zgodnie z obowiązującymi przepisami i
odpowiednimi Polskimi Normami .
• sporządzenie wszelkich innych ekspertyz i opracowań, których potrzeba ujawni się w
trakcie prac projektowych i realizacji, (np. operat wodno prawny)
• sporządzenie (zgodnie z przepisami) i przekazanie Zamawiającemu przedmiaru robót wraz
z kosztorysem ofertowym,
• sporządzenie harmonogramu realizacji zamierzenia,
• sporządzenie harmonogramu płatności,
• uzyskanie zatwierdzenia harmonogramów przez Zamawiającego, sporządzenie planu
bezpieczeństwa i ochrony zdrowia (bioz),
• złożenie Zamawiającemu gwarancji wykonania robót, dostarczenia materiałów i urządzeń,
• ubezpieczenie budowy,
• zarejestrowanie (z upoważnienia Zamawiającego) dziennika budowy,
• dokonywanie (przy udziale lub z upoważnienia Zamawiającego) niezbędnych zawiadomień
i zgłoszeń,
• zapewnienie objęcia kierownictwa budowy i kierownictwa robót przez osoby posiadające
wymagane uprawnienia budowlane i mogące wykonywać samodzielne funkcje techniczne
w budownictwie, po uzyskaniu zatwierdzenia kandydatów na te stanowiska przez
Zamawiającego,
• sprawowanie nadzoru autorskiego w trakcie realizacji inwestycji przez projektanta zgodnie
z obowiązującymi przepisami,
28
•
•
•
•
•
•
•
•
•
•
zawiadomienie (zgodne z przepisami, z upoważnienia Zamawiającego i po uzyskaniu
zgody Zamawiającego) o zamierzonym terminie rozpoczęcia robót i przekazanie
Zamawiającemu kopii zawiadomienia wraz z potwierdzeniem złożenia zawiadomienia we
właściwym organie nadzoru budowlanego,
opracowanie przed przystąpieniem do robót i przedstawienie do aprobaty Zamawiającemu
Programu Zapewnienia Jakości (PZJ) określającego zamierzony sposób wykonania robót,
możliwości techniczne, kadrowe i organizacyjne, gwarantujące wykonanie robót zgodnie z
projektem budowlanym i projektami wykonawczymi, specyfikacjami technicznymi oraz
poleceniami i ustaleniami przekazanymi przez Nadzór Inwestorski,
zapewnienie i prowadzenie obsługi geodezyjnej i geologicznej budowy,
zrealizowanie zamierzenia zgodnie z obowiązującymi przepisami i odpowiednimi Polskimi
Normami, zatwierdzonymi przez Zamawiającego dokumentami: projektem wykonawczym,
szczegółowymi specyfikacjami technicznymi wykonania i odbioru robót budowlanych,
harmonogramami, projektami i planami,
prowadzenie dokumentacji budowy,
wykonanie niezbędnych pomiarów, badań i sprawdzeń,
sporządzenie inwentaryzacji geodezyjnej powykonawczej,
wykonanie świadectwa energetycznego budynku
przygotowanie, opracowanie i przekazanie Zamawiającemu dokumentacji budowy i
dokumentacji powykonawczej oraz innych dokumentów i decyzji dotyczących obiektu,
przygotowanie, opracowanie i przekazanie instrukcji obsługi i eksploatacji obiektu,
instalacji i urządzeń związanych z obiektem,
Zakres prac budowlano – instalacyjnych.
• wykonanie wszystkich pomieszczeń Przebudowy wymienionych w PFU oraz innych,
wynikających z opracowanych projektów, niezbędnych do funkcjonowania i obsługi
obiektu wraz ze stałym wyposażeniem, ze wszystkimi ujętymi w projekcie budowlanym i w
projektach wykonawczych elementami tych pomieszczeń;
• wykonanie instalacji odprowadzenia ścieków sanitarnych i wykonanie instalacji kanalizacji
wewnętrznej, ze wszystkimi ujętymi w projekcie budowlanym i w projektach
wykonawczych elementami tych instalacji;
• doprowadzenie ciepła i wykonanie instalacji cieplej wody oraz doprowadzenie ciepła
do nagrzewnic ze wszystkimi ujętymi w projekcie budowlanym i w projektach
wykonawczych elementami tych instalacji;
• wykonanie instalacji wentylacji mechanicznej / klimatyzacji ze wszystkimi ujętymi w
projekcie budowlanym i w projektach wykonawczych elementami tych instalacji oraz
ustaleniami z Zamawiającym;
• wykonanie instalacji wewnętrznych ze wszystkimi ujętymi w projekcie budowlanym i w
projektach wykonawczych elementami tych instalacji oraz ustaleniami z Zamawiającym;
• wykonanie instalacji sieci komputerowej, kontroli monitoringu wewnętrznego obiektów ze
wszystkimi ujętymi w projekcie budowlanym i w projektach wykonawczych elementami
tych instalacji;
• Rozruch instalacji i oddanie obiektu do eksploatacji, w tym zapewnienie uzyskania
wszystkich właściwych dokumentów (decyzji, pozwoleń, zatwierdzeń) wymaganych
przepisami polskiego prawa.
•
•
Przeszkolenie personelu Zamawiającego w zakresie obsługi i eksploatacji instalacji na
etapie rozruchu. Każdy członek przeszkolonego personelu otrzyma od Wykonawcy
stosowne świadectwo potwierdzające należyte przeszkolenie.
Przegląd i usługi serwisowe w okresie gwarancji.
29
7.2. OGÓLNE WARUNKI WYKONANIA ROBÓT BUDOWLANYCH
7.2.1. OGÓLNE WYMAGANIA DOTYCZACE WYKONAWCY ROBÓT
Wykonawca zamówienia jest odpowiedzialny za jakość jego wykonania oraz za zgodność z:
• programem funkcjonalno-użytkowym,
• wymaganiami Zamawiającego
• zatwierdzonym projektem budowlanym i warunkami pozwolenia na budowę oraz
obowiązującymi przepisami,
• dokumentacją projektową określoną w niniejszym opracowaniu,
• postanowieniami umowy o wykonanie zamówienia,
7.2.2. ORGANIZACJA ROBÓT BUDOWLANYCH
Wykonawca własnym staraniem, przy udziale lub z upoważnienia Zamawiającego, zorganizuje
przebieg procesu budowlanego zgodnie z obowiązującymi przepisami i warunkami określonymi w
niniejszym opracowaniu.
Wymagany jest ciągły nadzór kadry technicznej Wykonawcy nad prowadzonymi robotami
budowlano-montażowymi.
Wykonawca zobowiązany jest do cotygodniowego przedstawiania Zamawiającemu raportów
opisujących zgodność realizacji robót budowlanych z harmonogramem.
7.2.3. ZABEZPIECZENIE INTERESÓW OSÓB TRZECICH
• Wykonawca odpowiada za ochronę własności publicznej i prywatnej, która może być
naruszona na skutek prowadzonych przez niego prac budowlanych.
• Wykonawca odpowiada za ochronę instalacji znajdujących się na i pod powierzchnia ziemi
takich jak kable, rurociągi itp.
• Wykonawca zapewni właściwe oznaczenie i zabezpieczenie przed uszkodzeniem tych
instalacji w czasie trwania budowy.
• Wykonawca jest odpowiedzialny za wszelkie spowodowane jego działaniami uszkodzenia
w/w instalacji wykazanych w uzyskanych lub dostarczonych mu przez Zamawiającego
dokumentach.
Uznaje się, że wszelkie koszty związane z wypełnieniem wymagań zapewnienia ochrony interesów
osób trzecich nie podlegają odrębnej zapłacie i są uwzględnione w cenie ofertowej.
7.2.4. OCHRONA ŚRODOWISKA
Wykonawca zamierzenia ma obowiązek stosowania przy realizacji zamierzenia obowiązujących
przepisów w zakresie ochrony środowiska, a w szczególności zobowiązany jest do:
• podejmowania wszelkich niezbędnych działań mających na celu stosowanie się do
obowiązujących przepisów i norm dotyczących ochrony środowiska na terenie budowy i
terenach przyległych,
• podejmowania wszelkich niezbędnych działań mających na celu unikanie możliwości
powstania uszczerbku lub szkody w środowisku,
• unikania zbędnych uciążliwości dla środowiska, w tym dla zdrowia ludzi, mających źródło
w sposobie jego działania,
• zabezpieczenia istniejącej zieleni niskiej i wysokiej przed nieuzasadnionymi uszkodzeniami
wynikającymi ze sposobu jego działania,
• prowadzenia gospodarki odpadami zgodnie z obowiązującymi w tym zakresie przepisami,
usunięcia własnym staraniem i na własny koszt powstałych w wyniku jego działania szkód
w środowisku.
• prowadzenia zgodnie z obowiązującymi przepisami gospodarki odpadami powstającymi w
wyniku prowadzonych robót
7.2.5. WARUNKI BEZPIECZENSTWA PRACY
30
Wykonawca w czasie trwania budowy winien zapewnić na placu budowy właściwe warunki
ochrony środowiska naturalnego, a w szczególności:
• ograniczenia emisji hałasu,
• ograniczenia wydzielania szkodliwych substancji do atmosfery,
• nie dopuszczenie do zanieczyszczenia lub skażenia wód podziemnych,
• nie dopuszczenie do zanieczyszczania nawierzchni drogi dojazdowej i dróg wewnętrznych
przez pojazdy wyjeżdżające z terenu budowy,
• ochrony zieleni.
7.2.6. ZAPLECZE DLA POTRZEB WYKONAWCY
Wykonawca własnym staraniem i na swój koszt zorganizuje i wyposaży i będzie utrzymywał
zaplecze magazynowe, socjalne i biurowe budowy. Zaplecze budowy Wykonawca urządzi na
terenie placu budowy lub w bezpośrednim jego pobliżu po uzyskaniu akceptacji Zamawiającego na
jego lokalizacje. Wykonawca zapewni w niezbędnym zakresie odrębne pomieszczenie biurowe na,
związane z realizacja zamówienia, potrzeby Zamawiającego na etapie wykonywania robót
budowlanych. Wszelkie koszty związane z wypełnieniem powyższych wymagań nie podlegają
odrębnej zapłacie i powinny być uwzględnione w ofercie przetargowej.
Podczas realizacji zamierzenia Wykonawca zobowiązany jest do przestrzegania przepisów
dotyczących bezpieczeństwa i higieny pracy oraz przepisów ochrony przeciwpożarowej.
Wykonawca zobowiązany jest do zapewnienia własnym staraniem i na własny koszt wszelkich
niezbędnych środków zapewniających bezpieczeństwo i higienę pracy jak równie bezpieczeństwo
pożarowe. Wszelkie koszty związane z wypełnieniem ww. wymagań nie podlegają odrębnej
zapłacie i powinny być uwzględnione w cenie kontraktowej.
7.2.7. MATERIAŁY, WYROBY BUDOWLANE
Wyrobem budowlanym jest rzecz ruchoma, bez względu na stopień jej przetworzenia, przeznaczona
do obrotu, wytworzona w celu zastosowania w sposób trwały w obiekcie budowlanym,
wprowadzana do obrotu jako wyrób pojedynczy lub jako zestaw wyrobów do stosowania we
wzajemnym połączeniu stanowiącym integralna całość użytkową i mającą wpływ na spełnienie
wymagań podstawowych, o których mowa w art.5 ust.1 pkt 1 ustawy Prawo budowlane.
Wyrób budowlany jest dopuszczony do stosowania przy wykonywaniu robót budowlanych (w
zakresie odpowiadającym jego właściwościom użytkowym i przeznaczeniu), jeżeli jest:
•
oznakowany CE, albo
•
umieszczony w określonym przez Komisje Europejska wykazie wyrobów mających
niewielkie znaczenie dla zdrowia i bezpieczeństwa, dla których producent wydał
deklaracje zgodności z uznanymi regułami sztuki budowlanej, lub
•
oznakowany znakiem budowlanym (po wystawieniu krajowej deklaracji zgodności).
•
Znak budowlany umieszcza się w sposób widoczny, czytelny, niedający się osunąć,
wskazany w specyfikacji technicznej, bezpośrednio na wyrobie budowlanym albo
etykiecie przymocowanej do niego.
Jeżeli nie jest możliwe technicznie oznakowanie wyrobu budowlanego w w/w. sposób oznakowanie
umieszcza się na opakowaniu jednostkowym lub opakowaniu zbiorczym wyrobu budowlanego albo
na dokumentach handlowych towarzyszących temu wyrobowi.
Do wyrobu budowlanego oznakowanego znakiem budowlanym musi być dołączona informacja
zawierająca:
•
określenie, siedzibę i adres producenta oraz adres zakładu produkującego wyrób
budowlany;
•
identyfikację wyrobu budowlanego zawierającą: nazwę, nazwę handlową, typ,
odmianę, gatunek i klasę według specyfikacji technicznej;
•
numer i rok publikacji Polskiej Normy wyrobu lub aprobaty technicznej, z która
potwierdzono zgodność wyrobu budowlanego;
31
•
•
numer i datę wystawienia krajowej deklaracji zgodności; inne dane, jeżeli wynika to
ze specyfikacji technicznej; nazwę jednostki certyfikującej, jeżeli taka jednostka
brała udział w zastosowanym systemie oceny zgodności wyrobu budowlanego.
Informacja jest dołączana do wyrobu budowlanego w sposób określony w specyfikacji
technicznej, a jeśli specyfikacja techniczna tego nie określa - w sposób umożliwiający
zapoznanie się z nią.
Dopuszczenie do jednostkowego stosowania
Dopuszczone do jednostkowego zastosowania w obiekcie budowlanym są wyroby budowlane
wykonane według indywidualnej dokumentacji technicznej, sporządzonej przez projektanta obiektu
lub z nim uzgodnionej, dla których producent wydał oświadczenie, że zapewniono zgodność
wyrobu budowlanego z ta dokumentacja oraz z przepisami.
Indywidualna dokumentacja techniczna powinna zawierać opis rozwiązania konstrukcyjnego,
charakterystykę materiałowa i informacje dotyczącą projektowanych właściwości użytkowych
wyrobu budowlanego oraz określać warunki jego zastosowania w danym obiekcie budowlanym, a
także, w miarę potrzeb, instrukcje obsługi i eksploatacji.
Oświadczenie powinno zawierać:
• nazwę i adres wydającego oświadczenie;
• nazwę wyrobu budowlanego i miejsce jego wytworzenia;
• identyfikacje dokumentacji technicznej;
• stwierdzenie zgodności wyrobu budowlanego z dokumentacja techniczna oraz przepisami;
• adres obiektu budowlanego (budowy), w którym wyrób budowlany ma byc zastosowany;
• miejsce i datę wydania oraz podpis wydającego oświadczenie.
Ponadto:
• Przed zaplanowanym wykorzystaniem jakichkolwiek materiałów przeznaczonych do robót
Wykonawca z odpowiednim wyprzedzeniem przedstawi szczegółowe informacje na temat
źródła ich wytwarzania, zamawiania lub wydobywania. W uzasadnionych przypadkach
Zamawiający będzie wymagał odpowiednich świadectw badan laboratoryjnych.
• Wykonawca jest zobowiązany do prowadzenia badan materiałów w celu
udokumentowania, że materiały uzyskiwane z danego źródła spełniają wymagania w
sposób ciągły.
• Wykonawca odpowiada za spełnienie wymagań ilościowych i jakościowych materiałów.
• Wszelkie koszty i opłaty związane z dostarczeniem materiałów na teren budowy ponosi
Wykonawca. Materiały nie odpowiadające wymaganiom, na żądanie Zamawiającego,
zostaną usunięte przez Wykonawcę z placu budowy. Kady rodzaj robót, w których będą
wykorzystywane materiały nieodpowiednie Wykonawca wykonuje na własna
odpowiedzialność licząc się z nieodebraniem tych robót i niezapłaceniem za takie roboty.
• Wszystkie materiały muszą być magazynowane w sposób zgodny z wytycznymi
producenta. Muszą być zabezpieczone przed zniszczeniem tak, aby zachowywały swoje
parametry, jakość i własności.
Materiały wykorzystywane do realizacji robót muszą spełniać wymogi programu funkcjonalno użytkowego, odnośnych przepisów i być dopuszczone do stosowania w budownictwie.
Źródło uzyskiwania materiałów:
• co najmniej na dwa tygodnie przed zaplanowanym wykorzystywaniem jakichkolwiek
materiałów przeznaczonych do robót Wykonawca przedstawi szczegółowe informacje
dotyczącego proponowanego źródła zakupu, wytwarzania, zamówienia lub wydobywania
tych materiałów i odpowiednie świadectwa badan laboratoryjnych oraz próbki do
zatwierdzania przez Inspektora Nadzoru.
• zatwierdzenie rodzaju lub grupy materiałów z danego źródła nie oznacza automatycznie
zatwierdzenia wszelkich materiałów pochodzących z tego źródła.
32
•
wykonawca zobowiązany jest do prowadzenia badań w celu udokumentowania, że
materiały uzyskane z dopuszczonego źródła w sposób ciągły spełniają wymagania
Specyfikacji Technicznej w czasie postępu robót.
Pozyskiwanie materiałów miejscowych:
• Wykonawca odpowiada za uzyskiwanie pozwoleń od właścicieli i odnośnych władz na
pozyskanie materiałów z jakichkolwiek źródeł miejscowych, włączając w to źródła
wskazane przez Zamawiającego i jest zobowiązany dostarczyć Inspektorowi Nadzoru
Inwestorskiego wymagane dokumenty przed rozpoczęciem eksploatacji.
• Wykonawca ponosi odpowiedzialność za spełnienie wymagań ilościowych i jakościowych
materiałów z jakiegokolwiek źródła.
• Wykonawca poniesie wszelkie koszty, w tym: opłaty, wynagrodzenia i jakiekolwiek inne
związane z dostarczeniem materiałów do robót.
• Z wyjątkiem uzyskania na to pisemnej zgody, wykonawca nie będzie prowadzić żadnych
wykopów na terenie budowy poza tymi, które zostały wyszczególnione w kontrakcie.
Eksploatacja źródeł materiałów będzie zgodna z wszelkimi regulacjami prawnym
obowiązującymi na danym terenie.
Inspekcja wytwórni materiałów:
Wytwórnie materiałów mogą być okresowo kontrolowane przez Inspektora Nadzoru
Inwestorskiego w celu sprawdzenia zgodności z wymaganiami stosowanych metod produkcji.
Próbki materiałów mogą być pobierane w celu sprawdzenia ich właściwości. Wyniki kontroli będą
podstawą do akceptacji poszczególnych partii materiałów pod względem jakości.
Materiały nie odpowiadające wymogom:
Materiały nie odpowiadające wymogom zostaną przez Wykonawce osunięte z terenu budowy, lub
złożone w miejscu wskazanym przez Inspektora Nadzoru Inwestorskiego. Jeżeli zezwoli on
Wykonawcy na użycie tych materiałów do innych robót, niż te, do których zostały zakupione, to
koszt tych materiałów zostanie przewartościowany przez Inspektora Nadzoru Inwestorskiego.
Każdy rodzaj robót, w którym znajdują się niezbadane materiały, Wykonawca wykonuje na własne
ryzyko, licząc się z możliwością ich nie odebrania przez Zamawiającego i nie zapłaceniem za takie
roboty.
Przechowywanie i składowanie materiałów:
Wykonawca zapewni, aby tymczasowo składowane materiały, do czasu, gdy będą potrzebne do
robót, były zabezpieczone przed zniszczeniem, zachowały swoja jakość i właściwości do robót i
były dostępne do kontroli przez Inspektora Nadzoru Inwestorskiego. Materiały należy składować w
sposób przewidziany przez producentów składowanych materiałów.
Wariantowe zastosowanie materiałów:
Jeżeli dokumentacja projektowa lub ST przewidują możliwość wariantowego zastosowania
materiałów w wykonywanych robotach Wykonawca powiadomi Inspektora Nadzoru
Inwestorskiego o swoim zamiarze co najmniej na 2 tygodnie przed użyciem materiału albo w
okresie dłuższym, jeżeli będzie to wymagane dla badań prowadzonych przez Inspektora. Wybrany i
zaakceptowany rodzaj materiału nie może później być zmieniany bez zgody Inspektora.
7.2.8. SPRZĘT I TRANSPORT
• Wykonawca może używać jedynie takiego sprzętu i środków transportu, które nie
spowodują niekorzystnego wpływu na jakość wykonywanych robót.
• Sprzęt używany do robót powinien być zgodny z oferta Wykonawcy i powinien
odpowiadać pod względem typów i ilości wskazanym w ST, w przypadku braku takich
ustaleń w dokumentach sprzęt powinien być uzgodniony i zaakceptowany przez Nadzór
Inwestorski.
33
•
•
•
•
•
•
•
•
Liczba i wydajność sprzętu oraz środków transportu ma gwarantować ciągłość i
odpowiedni postęp robót oraz ich zakończenie w terminie przewidzianym Kontraktem. W
Wykonawca odpowiada za utrzymanie używanego do celów realizacji zamówienia sprzętu i
środków transportu w dobrym stanie i w gotowości.
Parametry sprzętu oraz środków transportu muszą odpowiadać właściwym normom i
obowiązującym przepisom.
Wykonawca, na żądanie Zamawiającego, dostarczy kopie dokumentów potwierdzających
dopuszczenie sprzętu oraz środków transportu do użytkowania.
Sprzęt, środki transportu, maszyny, urządzenia lub narzędzia nie gwarantujące zachowania
jakości i bezpieczeństwa robót oraz nie spełniające warunków kontraktu mogą zostać przez
Inspektora nadzoru zdyskwalifikowane i niedopuszczone do robót.
Przy ruchu sprzętu oraz środków transportu na drogach publicznych pojazdy będą spełniać
wymagania przepisów ruchu drogowego, w tym przepisów w zakresie dopuszczalnych
obciążeń na osie i innych parametrów technicznych.
W zakresie wynikającym z prowadzonych robót Wykonawca będzie utrzymywał w
czystości drogi publiczne oraz dojazdy do terenu budowy na własny koszt i
odpowiedzialność.
Transport odpadów winien być prowadzony w oparciu o zezwolenie na prowadzenie
działalności w zakresie transportu odpadów (zgodnie z wymaganiami ustawy o odpadach.
73.2.9. WYKONANIE ROBÓT
Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z kontraktem, jakość
zastosowanych materiałów i jakość wykonania robót, za ich zgodność z dokumentacja projektowa,
wymaganiami ST, programem zapewnienia jakości, planem bezpieczeństwa i ochrony zdrowia
(BIOZ), projektem organizacji robót i poleceniami Nadzoru Inwestorskiego.
Wykonawca ponosi odpowiedzialność za dokładne wytyczenie i wyznaczenie wysokości
wszystkich elementów robót zgodnie z wymiarami i rzędnymi określonymi w dokumentacji
projektowej.
Następstwa jakiegokolwiek błędu spowodowanego przez Wykonawcę w wytyczeniu i wyznaczeniu
robót zostaną, jeśli wymagać tego będzie Inspektor Nadzoru Inwestorskiego, poprawione przez
Wykonawcę na własny koszt.
Sprawdzenia wytyczenia robót lub wyznaczenia wysokości przez Inspektora Nadzoru
Inwestorskiego nie zwalnia Wykonawcy od odpowiedzialności za ich dokładność.
Decyzje Inspektora Nadzoru Inwestorskiego dotyczące akceptacji lub odrzucenia materiałów i
elementów robót będą oparte na wymaganiach sformułowanych w kontrakcie, dokumentacji
projektowej i ST, a także w normach i wytycznych. Przy podejmowaniu decyzji Inspektor Nadzoru
Inwestorskiego uwzględni wyniki badań materiałów i robót, rozrzuty normalnie występujące przy
produkcji i przy badaniach materiałów, doświadczenia z przeszłości, wyniki badan naukowych oraz
inne czynniki wpływające na rozważne decyzje.
Polecenia Inspektora Nadzoru Inwestorskiego będą wykonywane nie później niż w czasie przez
niego wyznaczonym, po ich otrzymaniu przez Wykonawcę, pod groźbą zatrzymania robót. Skutki
finansowe z tego tytułu ponosi Wykonawca.
Badania, sprawdzenia i pomiary:
Wykonawca jest odpowiedzialny za pełna kontrole robót i jakości materiałów. Wykonawca zapewni
odpowiedni system kontroli, włączając personel, laboratorium, sprzęt, zaopatrzenie i wszystkie
urządzenia niezbędne do pobierania badań materiałów oraz robót.
Po zakończeniu robót, przed ich odbiorem, Wykonawca zobowiązany jest do przeprowadzenia
technicznego sprawdzenia jakości wykonanych robót wraz z dokonaniem wymaganych przepisami
lub ustaleniami badań, sprawdzeń i pomiarów. Czynności te Wykonawca powierzy osobom
uprawnionym, które potwierdza protokolarnie ich wyniki. Do ich przeprowadzenia należy używać
przyrządów posiadających aktualne atesty legalizacyjne.
34
Wykonawca dostarczy Inwestorowi świadectwa, że wszystkie stosowane urządzenia i sprzęt
badawczy posiadają ważną legalizację, zostały prawidłowo wykalibrowane i odpowiadają
wymaganiom przepisów określających procedury badań. Zamawiający będzie przekazywać
Wykonawcy pisemne informacje o jakichkolwiek niedociągnięciach dotyczących urządzeń
pomiarowych, pracy personelu lub metod pomiarowych. Wszystkie koszty związane z
organizowaniem i prowadzeniem badan materiałów ponosi Wykonawca.
Wszystkie badania, sprawdzenia i pomiary będą przeprowadzone zgodnie z wymaganiami
odpowiednich przepisów.
7.2.10. KONTROLA JAKOSCI ROBÓT
Do obowiązków Wykonawcy należy opracowanie i przedstawienie do aprobaty Zamawiającemu
Programu Zapewnienia Jakości (PZJ), w którym przedstawi on zamierzony sposób wykonania
robót, plan bezpieczeństwa i ochrony zdrowia (BIOZ), możliwości techniczne, kadrowe i
organizacyjne gwarantujące wykonanie robót zgodnie z dokumentacja projektowa, ST oraz
poleceniami i ustaleniami przekazanymi przez Zamawiającego.
Program Zapewnienia Jakości powinien zawierać:
1) cześć ogólną opisującą:
• organizacje wykonania robót, w tym terminy i sposób prowadzenia robót
• organizacje ruchu na budowie wraz z oznakowaniem robót
• metody zapewniania bezpieczeństwa w pracy pracownikom i osobom postronnym
• wykaz zespołów roboczych, ich kwalifikacje i przygotowanie
• wykaz pracowników odpowiedzialnych za jakość i terminowość wykonania
poszczególnych elementów robót
• system (procedurę) proponowanej kontroli i sterowania jakością wykonywania robót
• wyposażenie w sprzęt i urządzenia do pomiarów i kontroli sposób i formę gromadzenia
wyników badań, zapisów pomiarów, nastaw mechanizmów sterujących a także
wyciąganych wniosków i zastosowanie korekt w procesie technologicznym,
• proponowany system i formę przekazywania tych informacji Inspektorowi Nadzoru
Inwestorskiego
2) część szczegółową opisującą dla każdego asortymentu robót:
• wykaz maszyn i urządzeń stosowanych na budowie z ich parametrami technicznymi
• rodzaje i ilość środków transportu
• sposób zabezpieczenia i ochrony ładunków przed utrata ich właściwości
• sposób i procedurę pomiarów i badan
• sposób postępowania z materiałami i robotami nie odpowiadającymi wymaganiom.
Zasady kontroli jakości robót:
• celem kontroli robót będzie takie sterowanie ich przygotowaniem i wykonaniem, aby
osiągnąć założoną jakość robót.
• wykonawca jest odpowiedzialny za pełną kontrolę robót i jakość materiałów.
• wykonawca zapewni odpowiedni system kontroli, włączając personel, sprzęt, zaopatrzenie i
wszystkie urządzenia niezbędne do pobierania próbek i badań materiałów i robót.
• przed zatwierdzeniem systemu kontroli Inspektor Nadzoru Inwestorskiego może zażądać
od Wykonawcy przeprowadzenia badań w celu zademonstrowania, że poziom ich
wykonania jest zadowalający.
• wykonawca będzie prowadzić pomiary i badanie materiałów i robót z częstotliwością
zapewniającą stwierdzenie, że roboty wykonano zgodnie z wymaganiami zawartymi w
dokumentacji projektowej i ST.
• minimalne wymagania, co do zakresu badań i częstotliwości są określone w ST, normach i
wytycznych. W przypadku, gdy nie zostały one tam określone, Inspektor Nadzoru
35
•
•
•
•
•
Inwestorskiego ustali jaki zakres kontroli jest konieczny, aby zapewnić wykonanie robót
zgodnie z kontraktem.
wykonawca dostarczy Inspektorowi Nadzoru Inwestorskiego świadectwa, że wszystkie
urządzenia i sprzęt badawczy posiadają ważną legitymację, zostały prawidłowo
wykalibrowane i odpowiadają wymaganiom norm określających procedurę badań.
Inspektor Nadzoru Inwestorskiego będzie mieć nieograniczony dostęp do pomieszczeń
laboratoryjnych w celu ich inspekcji.
Inspektor Nadzoru Inwestorskiego będzie przekazywać Wykonawcy pisemnie informacje o
jakichkolwiek niedociągnięciach, dotyczących urządzeń laboratoryjnych, sprzętu,
zaopatrzenia laboratorium, pracy personelu lub metod badawczych.
Jeżeli niedociągnięcia te będą tak poważne, że mogą wpłynąć ujemnie na rzetelność
wyników badan Inspektor Nadzoru Inwestorskiego natychmiast wstrzyma użycie do robót
badanych materiałów i dopuści do ich użycia dopiero wtedy, gdy niedociągnięcia te w
pracy laboratorium Wykonawcy zostaną osunięte a jakość tych materiałów zostanie
potwierdzona.
wszystkie koszty związane z organizowaniem badań materiałów ponosi Wykonawca
Pobieranie próbek:
1. Próbki będą pobierane losowo. Zaleca się stosowanie statystycznych metod pobierania próbek,
opartych na zasadzie, że wszystkie jednostkowe elementy produkcji mogą być z jednakowym
prawdopodobieństwem wytypowane do badań.
2. Inspektor Nadzoru Inwestorskiego będzie mieć zapewnioną możliwość udziału w pobieraniu
próbek.
3. Na zlecenie Inspektora Nadzoru Inwestorskiego Wykonawca będzie prowadzić dodatkowe
badania tych materiałów, które budzą wątpliwości co do jakości, o ile kwestionowane materiały nie
zostaną przez Wykonawcę osunięte lub ulepszone z własnej woli. Koszty dodatkowych badań
pokrywa Wykonawca tylko w przypadku stwierdzenia usterek, w przeciwnym wypadku koszty
ponosi Zamawiający.
4. Pojemniki do pobierania próbek będą dostarczone przez Wykonawcę i zatwierdzone przez
Inspektora Nadzoru Inwestorskiego. Próbki dostarczone przez Wykonawcę do badań
wykonywanych przez Inspektora nadzoru Inwestorskiego będą odpowiednio opisane i oznakowane,
w sposób przez niego zaakceptowany.
Badania i pomiary:
• Wszystkie badania i pomiary będą przeprowadzone zgodnie z wymaganiami norm. W
przypadku, gdy normy nie obejmują jakiegokolwiek badania wymaganego w ST, stosować
można wytyczne krajowe albo inne procedury zaakceptowane przez Inspektora.
• Przed przystąpieniem do pomiarów lub badan, Wykonawca powiadomi Inspektora Nadzoru
Inwestorskiego o rodzaju, miejscu i terminie pomiaru lub badania. Po wykonaniu pomiaru
lub badania, Wykonawca przedstawi na piśmie ich wyniki do akceptacji Inspektora
Nadzoru Inwestorskiego.
Raporty z badań:
• Wykonawca będzie przekazywać Inspektorowi Nadzoru Inwestorskiego kopie raportów z
wynikami badań.
• Wyniki badań (kopie) będą przekazywane na formularzach wg dostarczonego przez
Zamawiającego wzoru lub innych przez niego zaakceptowanych.
Badania prowadzone przez Inspektora Nadzoru Inwestorskiego:
• Do celów kontroli jakości i zatwierdzenia materiałów, Inspektor Nadzoru Inwestorskiego
uprawniony jest do dokonywania kontroli, pobierania próbek i badania materiałów u źródła
ich wytwarzania, Wykonawca zapewni mu wszelka pomoc potrzebna ze strony producenta
materiałów.
36
•
•
Inspektor nadzoru Inwestorskiego, po uprzedniej weryfikacji systemu kontroli robót
prowadzonych przez Wykonawcę, będzie oceniać zgodność materiałów i robót z
wymaganiami ST na podstawie wyników badan dostarczonych przez Wykonawcę.
Inspektor Nadzoru Inwestorskiego może pobierać próbki materiałów i prowadzić badania
niezależnie od Wykonawcy na swój koszt. Jeżeli wyniki tych badań wykażą, że raporty są
niewiarygodne, to Inspektor Nadzoru Inwestorskiego poleci Wykonawcy lub zleci
niezależnemu laboratorium prowadzenie powtórnych lub dodatkowych badań, albo oprze
się wyłącznie na własnych badaniach przy ocenie zgodności materiałów i robót z ST i
dokumentacją projektową. W takim przypadku całkowite koszty powtórnych lub
dodatkowych badań pokryje Wykonawca.
Atesty jakości materiałów:
• Przed wykonaniem badań jakości materiałów przez Wykonawcę, Inspektor Nadzoru
Inwestorskiego może dopuścić do użycia materiały posiadające atest producenta,
stwierdzający zgodność z odpowiednimi normami i ST.
• W przypadku materiałów, dla których atesty wymagane są przez ST, każda partia materiału
dostarczana do robót będzie posiadać atest określający jednoznacznie jej cechy.
• Produkty przemysłowe będą posiadać atesty wydane przez producenta, poparte w razie
potrzeby wynikami wykonanych przez niego badań. Kopie wyników będą dostarczone
przez Wykonawce Inspektorowi Nadzoru.
7.2.11. DOKUMENTY BUDOWY
1. Dokumenty budowy będą przechowywane na terenie budowy w miejscu odpowiednio
zabezpieczonym.
2. Zaginiecie któregokolwiek z dokumentów budowy spowoduje jego natychmiastowe
odtworzenie w formie przewidzianej prawem.
3. Wszelkie dokumenty budowy będą zawsze dostępne Inspektorowi Nadzoru Inwestorskiego i
przedstawiane na życzenie Zamawiającego.
Dokumentację stanowią:
• umowa o wykonanie zamówienia.
• ostateczna decyzja pozwolenia na budowę.
• zatwierdzony projekt budowlany stanowiący załącznik do pozwolenia na budowę.
• projekt wykonawczy.
• specyfikacje techniczne.
• zawiadomienia i zgłoszenia dokonywane zgodnie z obowiązującymi przepisami oraz
obowiązkami.
• pozwolenia, zezwolenia, oświadczenia i warunki (w tym warunki techniczne) właściwych
organów oraz właścicieli / zarządców terenu, sieci, instalacji i urządzeń dotyczące
wykonywania robót.
• kwalifikacja zamierzonych odstąpień od zatwierdzonego projektu budowlanego lub innych
warunków pozwolenia na budowę dokonana przez projektanta wraz z odpowiednią
informacją zamieszczoną w projekcie budowlanym (rysunek i opis),
• plan BIOZ.
• Instrukcje i dokumentacja związana z bezpieczeństwem i higieną pracy oraz
bezpieczeństwem pożarowym.
• harmonogram realizacji zamierzenia,
• harmonogram płatności,
• dokumenty rozliczenia finansowego robót.
• dziennik budowy.
• protokół przekazania placu budowy.
• szkice tyczenia i pomiarów geodezyjnych.
37
•
•
•
•
•
•
•
•
•
•
•
geodezyjna inwentaryzacja powykonawcza i mapy powykonawcze, zarejestrowane we
właściwym ośrodku dokumentacji geodezyjnej i kartograficznej. badania geotechniczne z
opracowaną dokumentacją w tym zakresie (jeśli dotyczy inwestycji).
wszelka korespondencja dotycząca spraw formalnych, prawnych, technicznych,
organizacyjnych i finansowych budowy.
protokoły kontroli, badan, prób, sprawdzeń i odbiorów.
dokumenty laboratoryjne
dokumenty potwierdzające dopuszczenie wyrobów budowlanych do stosowania w
budownictwie oraz ich jakość i pochodzenie.
dokumentacja techniczno-ruchowa urządzeń (DTR) wraz z kartami gwarancyjnymi.
instrukcje obsługi i eksploatacji.
instrukcje montażowe i wykonania robót opracowane przez producentów materiałów.
W fazie końcowej inwestycji również:
protokoły, operaty i sprawozdania z prób i sprawdzeń, protokoły odbiorów robót na
terenach i urządzeniach obcych.
świadectwo energetyczne budynku dokumenty wymagane do uzyskania pozwolenia na
użytkowanie zakończonej inwestycji.
7.2.12. ODBIÓR ROBÓT
Roboty podlegają następującym etapom odbioru:
• odbiorowi robót zanikających i ulegających zakryciu
• odbiorowi częściowemu
• odbiorowi końcowemu
• obiorowi ostatecznemu (przy udziale Zamawiającego)
Odbiór robót zanikających i ulegających zakryciu:
• Odbiór robót zanikających i ulegających zakryciu polega na finalnej ocenie jakości
wykonywanych robót, które w dalszym procesie realizacji nie będą widoczne.
• Odbiór robót zanikających i ulęgających zakryciu będzie dokonany w czasie
umożliwiajacym wykonanie ewentualnych korekt i poprawek bez hamowania ogólnego
postępu robót.
• Odbioru dokonuje Inspektor Nadzoru Inwestorskiego .
• Gotowość danej części robót do odbioru zgłasza Wykonawca wpisem do dziennika budowy
i jednoczesnym telefonicznym i pisemnym powiadomieniem Inspektora Nadzoru
Inwestorskiego. Odbiór będzie przeprowadzony niezwłocznie, nie później jednak ni w
ciągu trzech dni roboczych od daty zgłoszenia wpisem do dziennika budowy.
• Jakość i ilość robót ulegających zakryciu ocenia Inspektor Nadzoru Inwestorskiego na
podstawie dokumentów zawierających komplet wyników badan laboratoryjnych i w
oparciu o przeprowadzone pomiary, w konfrontacji z dokumentacją projektową, ST i
uprzednimi ustaleniami.
Odbiór częściowy:
Odbiór częściowy polega na ocenie jakości wykonywanych robót.
Odbioru dokonuje Inspektor Nadzoru Inwestorskiego wg zasad jak przy odbiorze końcowym robót.
Odbiór końcowy robót:
• Odbiór końcowy robót polega na finalnej ocenie ilości i jakości wykonywanych części
robót w odniesieniu do ilości jakości i wartości.
• Całkowite zakończenie robót oraz gotowość do odbioru końcowego będzie stwierdzone
przez Wykonawcę wpisem do dziennika budowy i jednoczesnym powiadomieniu
Inspektora Nadzoru Inwestorskiego oraz Zamawiającego.
38
•
•
•
•
•
Odbiór końcowy robót rozpocznie się w terminie 14 dni, licząc od dnia zakończenia robót i
przyjęcia dokumentów, o których mowa w punkcie 3.3.2.11 oraz w niniejszym punkcie.
Odbioru końcowego dokona komisja wyznaczona przez Zamawiającego w obecności
Inspektora Nadzoru Inwestorskiego i Wykonawcy. Komisja odbierająca roboty dokona ich
oceny jakościowej na podstawie przedłożonych dokumentów, wyników badań i pomiarów,
ocenie wizualnej oraz zgodności wykonania robót z dokumentacja projektowa i ST.
W toku odbioru końcowego robót komisja zapozna się z realizacją ustaleń przyjętych w
trakcie odbiorów robót zanikających i ulegających zakryciu, zwłaszcza w zakresie robót
uzupełniających robót poprawkowych.
W przypadku nie wykonania wyznaczonych robót poprawkowych, komisja przerwie swoje
czynności i ustali nowy termin odbioru końcowego.
W przypadku stwierdzenia przez komisję, że jakość wykonanych robót w poszczególnych
asortymentach nieznacznie odbiega od wymagań dokumentacji projektowej i ST z
uwzględnieniem tolerancji i nie ma większego wpływu na cechy eksploatacyjne obiektu i
bezpieczeństwa ruchu, komisja dokona potrąceń oceniając pomniejszoną wartość
wykonanych robót w stosunku do wymagań przyjętych w programie funkcjonalno –
użytkowym.
Dokumenty do odbioru końcowego:
1.
Podstawowym dokumentem odbioru końcowego robót jest protokół odbioru robót
sporządzony wg ustalonego przez Zamawiającego wzoru.
2.
Do odbioru końcowego Wykonawca jest zobowiązany przygotować następujące
dokumenty:
• umowę;
• specyfikacje techniczne;
• dokumentację budowy i dokumentację powykonawczą zgodnie z przepisami ustawy Prawo
budowlane, w szczególności:
• dziennik budowy;
• oświadczenie Kierownika budowy:
a) o zgodności wykonania obiektu budowlanego z projektem budowlanym i warunkami
pozwolenia na budowę oraz przepisami,
b) o doprowadzeniu do należytego stanu i porządku terenu budowy, a także - w razie korzystania
- ulicy, sąsiedniej nieruchomości, budynku lub lokalu,
W razie zmian dokonania nieistotnych odstępstw oświadczenie Kierownika budowy powinno być
potwierdzone przez Projektanta i Inspektora Nadzoru Inwestorskiego.
• oświadczenie o właściwym zagospodarowaniu terenów przyległych, jeżeli eksploatacja
wybudowanego obiektu jest uzależniona od ich odpowiedniego zagospodarowania;
• protokoły badan i sprawdzeń;
• inwentaryzację geodezyjną powykonawczą;
• kopie rysunków, wraz z uzupełniającym opisem, wchodzących w skład zatwierdzonego
projektu budowlanego z naniesionymi zmianami (w razie zmian nieodstępujących w
sposób istotny od zatwierdzonego projektu lub warunków pozwolenia na budowę,
dokonanych podczas wykonywania robót);
• kwalifikację zmian dokonaną przez projektanta;
• dokumentację projektową z naniesionymi zmianami;
• potwierdzenie odbioru wykonanych przyłączy;
• stanowisko organów wymienionych w art. 56 ustawy Prawo budowlane;
• oświadczenia właścicieli działek objętych inwestycją, o braku zastrzeżeń, roszczeń i
uporządkowaniu terenu;
• dokumenty i decyzje dotyczące obiektu;
• Instrukcje obsługi i eksploatacji, kompletne dokumentacje techniczno - ruchowe (DTR) i
inne zainstalowanych lub wbudowanych urządzeń wraz z kartami gwarancyjnymi;
39
operat geodezyjny powykonawczy w tym kopie mapy zasadniczej zarejestrowanej we
właściwym ośrodku dokumentacji geodezyjnej i kartograficznej;
• świadectwo energetyczne;
• uwagi i zalecenia Inspektora Nadzoru Inwestorskiego zgłoszone w trakcie realizacji robót i
udokumentowanie wykonania jego zaleceń;
• recepty i ustalenia technologiczne;
• wyniki pomiarów kontrolnych oraz badań i oznaczeń laboratoryjnych zgodnie z ST i PZJ;
• opinię technologiczną sporządzoną na podstawie wszystkich wyników badan i pomiarów
załączonych dokumentów do odbioru a wykonanych zgodnie z ST i PZJ;
• sprawozdania techniczne;
• atesty jakościowe wbudowanych materiałów;
• Inne dokumenty wymagane przez Zamawiającego.
3. Sprawozdania techniczne zawierać będą:
• zakres i lokalizacje wykonanych robót
• wykaz wprowadzonych zmian w stosunku do dokumentacji projektowej
• uwagi dotyczące warunków realizacji robót
• datę rozpoczęcia i zakończenia robót
4.
W przypadku, gdy komisja uzna, że roboty pod względem przygotowania dokumentacyjnego
nie będą gotowe do odbioru końcowego, wyznaczy w porozumieniu z Wykonawcą ponowny termin
odbioru końcowego robót.
5.
Wszystkie zarządzone przez komisję roboty poprawkowe będą zestawione wg wzoru
ustalonego przez Zamawiającego.
6.
Termin wykonania robót poprawkowych wyznaczy komisja.
•
Odbiór ostateczny
• Odbiór ostateczny polega na ocenie wykonanych robót związanych z osunięciem wad
stwierdzonych przy odbiorze końcowym i zaistniałych w okresie gwarancyjnym.
• Odbiór ostateczny będzie dokonany na podstawie oceny wizualnej obiektu z
uwzględnieniem zasad odbioru końcowego.
Podstawy płatności
Rozliczenie nastąpi wg świadectw płatności za wykonane elementy robót określone w
harmonogramie płatności, zgodnie z umową.
7.2.13. ROBOTY TYMCZASOWE I PRACE TOWARZYSZACE
Wykonawca będzie zobowiązany do wykonania i utrzymywania w stanie nadającym się do użytku
oraz do likwidacji wszystkich robót tymczasowych i towarzyszących niezbędnych do realizacji
przedmiotu zamówienia.
Robót tych zamawiający nie będzie opłacał odrębnie. Również koszty związane z placem budowy
należą w całości do Wykonawcy.
8. PRZEPISY PRAWNE I NORMY ZWIĄZANE Z PROJEKTOWANIEM I WYKONANIEM
ZAMÓWIENIA BUDOWLANEGO
• Ustawa z dnia 23 kwietnia 1964 r. Kodeks cywilny (Dz. U. Nr 16, poz. 93) ze zmianami
zawartymi w Dz. U. z 1996 r. Nr 114, poz. 542. • Ustawa z dnia 26 czerwca 1974 r. Kodeks pracy (Dz. U. z 1998 r. Nr 21, poz. 94 z późn.
zmianami).
• Ustawa z dnia 14 czerwca 1960 r. Kodeks postępowania administracyjnego (Dz. U. z 2000 r.
Nr 98 poz. 1071 ze zmianami). • Ustawa z dnia 17 listopada 1964 r. Kodeks postępowania cywilnego (Dz. U. Nr 43, poz. 296, z
późniejszymi zmianami). Roboty budowlane - przebudowa części hali w budynku nr 5a INTiBS PAN we Wrocławiu"
40
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Ustawa z dnia 26 lipca 1991 r. o podatku dochodowym od osób fizycznych (Dz. U. z 1993r Nr
90, poz. 416 z póz. zm.). Ustawa z dnia 27 kwietnia 2001r. o odpadach (Dz. U. z 2007r. nr 39 poz. 251 ze zmianami)
Ustawa z dnia 7 lipca 1994r. Prawo budowlane (Dz. U. z 2006r Nr 156, poz. 1118 z póz. zm.).
Ustawa z dnia 29 stycznia 2004r. Prawo zamówień publicznych (Dz. U. z 2007 r. Nr 233, poz.
1655 z pózn. zmian.). Ustawa z dnia 4 lutego 1994r o prawie autorskim i prawach pokrewnych (jednolity tekst: Dz.
U. z 2000r Nr 80; poz. 904). Ustawa z dnia 8 stycznia 1993r o podatku od towarów i usług oraz o podatku akcyzowym
(Dz. U. Nr 11, poz. 50). Ustawa z dnia 27 marca 2003r o planowaniu i zagospodarowaniu przestrzennym (Dz. U. Nr
80, poz. 717 ze zmianami). Ustawa z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. Nr 92, poz. 881) Ustawa z dnia 24 sierpnia 1991 r. o ochronie przeciwpożarowej (jednolity tekst Dz. U. Z 2002
r. Nr 147, poz. 1229). Ustawa z dnia 21 grudnia 2000 r. o dozorze technicznym (Dz. U. Nr 122, poz. 1321 z późn.
zm.).
Ustawa z dnia 27 kwietnia 2001 r. Prawo ochrony środowiska (Dz. U. z 2008r. nr 25, poz. 150
z późn. zm.).
Ustawa z dnia 30 sierpnia 2002 r. o systemie oceny zgodności (jednolity tekst Dz. U. z 2004
r. Nr 204, poz. 2087). Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków
technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz.
690).
Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 21 kwietnia 2006 r. w
sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz.
U. nr 80 poz. 563). Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia
16 czerwca 2003 r. w sprawie przeciwpożarowego zaopatrzenia w wodę i dróg pożarowych
(Dz. U. nr 121 poz. 1139). Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003r w
sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej (Dz. U.
Nr 121, poz. 1137). Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003r w sprawie informacji
dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia
(Dz. U. Nr 120, poz. 1126). Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003r w sprawie szczegółowego
zakresu i formy projektu budowlanego (Dz. U. Nr 120, poz. 1133). Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004r w sprawie szczegółowego
zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru
robót budowlanych oraz programu funkcjonalno - użytkowego (Dz. U. Nr 202, poz. 2072).
Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 2 września 1997 r. w sprawie
ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. z 1997r. nr 129 poz. 844 z
późniejszymi zmianami). Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 2 września 1997 r. w sprawie
ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. z 1997r. nr 129 poz. 844 z
późniejszymi zmianami). Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 1 grudnia 1998 r. w sprawie
bezpieczeństwa i higieny pracy na stanowiskach wyposażonych w monitory ekranowe (Dz. U.
z 1998r. nr 148 poz. 973). Warunki techniczne wykonania i odbioru robót budowlano -montażowych, (tom I, II, III. IV,
V) Arkady, Warszawa 1989 - 1990. Roboty budowlane - przebudowa części hali w budynku nr 5a INTiBS PAN we Wrocławiu"
41
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Warunki techniczne wykonania i odbioru robót budowlanych. Instytut Techniki Budowlanej.
Warszawa 2003r. Warunki techniczne wykonania i odbioru sieci i instalacji. Centralny Ośrodek BadawczoRozwojowy Techniki Instalacyjnej INSTAL, Warszawa 2001. PN-SEP-E-OO1 Sieci elektroenergetyczne niskiego napięcia. Ochrona przeciwporażeniowa PN-EN ISO/IEC 17050-2 Ocena zgodności – Deklaracja zgodności składana przez dostawce
Rozporządzenie Ministra Gospodarki i Pracy z dnia 20 grudnia 2004 r. w sprawie
szczegółowych warunków przyłączania podmiotów do sieci elektroenergetycznych, ruchu i
eksploatacji tych sieci.
Dr inż. E. Musiał Znowelizowane warunki techniczne dla instalacji elektrycznych w
budynkach. Biul. SEP „INPE” 2002
PN-86/E-05003 Ochrona odgromowa obiektów budowlanych PN-EN 50310 Stosowanie połączeń wyrównawczych i uziemiających w budynkach z
zainstalowanym sprzętem informatycznym PN-EN 1254-5:2002(U) Miedź i stopy miedzi. Łączniki instalacyjne. Cześć 5: Łączniki do rur
miedzianych z krótkimi końcówkami do kapilarnego lutowania twardego. PN-EN 1254-5:2002(U) Miedz i stopy miedzi. Łączniki instalacyjne. Część 5: Łączniki do rur
miedzianych z krótkimi końcówkami do kapilarnego lutowania twardego. PN-HD 308 S2:2007 Identyfikacja żył w kablach i przewodach oraz w przewodach
sznurowych PN-IEC 364-4-481:1994 Instalacje elektryczne w obiektach budowlanych – Ochrona
zapewniająca bezpieczeństwo - Dobór środków ochrony w zależności od wpływów
zewnętrznych - Wybór środków ochrony przeciwporażeniowej w zależności od wpływów
zewnętrznych PN-IEC 60364-1:2000 Instalacje elektryczne w obiektach budowlanych - Zakres, przedmiot i
wymagania podstawowe PN-IEC 60364-3:2000 Instalacje elektryczne w obiektach budowlanych - Ustalanie ogólnych
charakterystyk PN-IEC 60364-4-41:2000 Instalacje elektryczne w obiektach budowlanych - Ochrona dla
zapewnienia bezpieczeństwa - Ochrona przeciwporażeniowa PN-IEC 60364-4-42:1999 Instalacje elektryczne w obiektach budowlanych - Ochrona dla
zapewnienia bezpieczeństwa - Ochrona przed skutkami oddziaływania cieplnego PN-IEC 60364-4-43:1999 Instalacje elektryczne w obiektach budowlanych - Ochrona dla
zapewnienia bezpieczeństwa - Ochrona przed prądem przeciążeniowym
PN-IEC 60364-4-442:1999 Instalacje elektryczne w obiektach budowlanych - Ochrona dla
zapewnienia bezpieczeństwa - Ochrona przed przepięciami - Ochrona instalacji niskiego
napięcia przed przejściowymi przepięciami i uszkodzeniami przy doziemieniach w sieciach
wysokiego napięcia PN-IEC 60364-4-443:1999 Instalacje elektryczne w obiektach budowlanych - Ochrona dla
zapewnienia bezpieczeństwa - Ochrona przed przepięciami - Ochrona przed przepięciami
atmosferycznymi lub łączeniowymi PN-IEC 60364-4-444:2001 Instalacje elektryczne w obiektach budowlanych - Ochrona dla
zapewnienia bezpieczeństwa - Ochrona przed przepięciami - Ochrona przed zakłóceniami
elektromagnetycznymi (EMI) w instalacjach obiektów budowlanych PN-IEC 60364-4-45:1999 Instalacje elektryczne w obiektach budowlanych - Ochrona dla
zapewnienia bezpieczeństwa - Ochrona przed obniżeniem napięcia PN-IEC 60364-4-46:1999 Instalacje elektryczne w obiektach budowlanych - Ochrona dla
zapewnienia bezpieczeństwa - Odłączanie izolacyjne i łączenie PN-IEC 60364-4-47:2001 Instalacje elektryczne w obiektach budowlanych - Ochrona dla
zapewnienia bezpieczeństwa - Stosowanie środków ochrony dla zapewnienia bezpieczeństwa
- Postanowienia ogólne - Środki ochrony przed porażeniem prądem elektrycznym Roboty budowlane - przebudowa części hali w budynku nr 5a INTiBS PAN we Wrocławiu"
42
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
zapewnienia bezpieczeństwa - Stosowanie środków ochrony zapewniających bezpieczeństwo
- Środki ochrony przed prądem przetężeniowym
zapewnienia bezpieczeństwa - Dobór środków ochrony w zależ ności od wpływów
zewnętrznych - Ochrona przeciwpożarowa PN-HD 60364-6:2008 Instalacje elektryczne niskiego napięcia - Część 6: Sprawdzanie PN-EN 60445:2002 Zasady podstawowe i bezpieczeństwa przy współdziałaniu człowieka z
maszyną, oznaczanie i identyfikacja - Oznaczenia identyfikacyjne zacisków urządzeń i
zakończeń żył przewodów oraz ogólne zasady systemu alfanumerycznego PN-EN 60446:2004 Zasady podstawowe i bezpieczeństwa przy współdziałaniu człowieka z
maszyną, oznaczanie i identyfikacja - Oznaczenia identyfikacyjne przewodów barwami albo
cyframi PN-IEC 60364-5-54:1999 Instalacje elektryczne w obiektach budowlanych - Dobór i montaż
wyposażenia elektrycznego - Uziemienia i przewody ochronne
PN-N-01256-02:1992 Znaki bezpieczeństwa – Ewakuacja PN-E-05010:1991 Zakresy napięciowe instalacji elektrycznych w obiektach budowlanych PN-E-05115:2002 Instalacje elektroenergetyczne prądu przemiennego o napięciu wy ższym
od 1 kV PN-E-08501:1988 Urządzenia elektryczne - Tablice i znaki bezpieczeństwa PN-EN 12464-1:2004 Światło i oświetlenie - Oświetlenie miejsc pracy - Część 1: Miejsca
pracy we wnętrzach PN-EN 50310:2007 Stosowanie połączeń wyrównawczych i uziemiających w budynkach z
zainstalowanym sprzętem informatycznym PN-IEC 60364-5-51:2000 Instalacje elektryczne w obiektach budowlanych - Dobór i montaż
wyposażenia elektrycznego - Postanowienia ogólne PN-IEC 60364-5-52:2002 Instalacje elektryczne w obiektach budowlanych - Dobór i montaż
wyposażenia elektrycznego – Oprzewodowanie PN-IEC 60364-5-523:2001 Instalacje elektryczne w obiektach budowlanych - Dobór i montaż
wyposażenia elektrycznego - Obciążalność prądowa długotrwała przewodów PN-IEC 60364-5-53:2000 Instalacje elektryczne w obiektach budowlanych - Dobór i montaż
wyposażenia elektrycznego - Aparatura rozdzielcza i sterownicza PN-IEC 60364-5-534:2003 Instalacje elektryczne w obiektach budowlanych - Dobór i montaż
wyposażenia elektrycznego - Urządzenia do ochrony przed przepięciami PN-IEC 60364-5-537:1999 Instalacje elektryczne w obiektach budowlanych - Dobór i montaż
wyposażenia elektrycznego - Aparatura rozdzielcza i sterownicza - Urządzenia do odłączania
izolacyjnego i łączenia PN-IEC 60364-5-548:2001 Instalacje elektryczne w obiektach budowlanych - Dobór i montaż
wyposażenia elektrycznego - Układy uziemiające i połączenia wyrównawcze instalacji
informatycznych PN-IEC 60364-5-551:2003 Instalacje elektryczne w obiektach budowlanych - Dobór i montaż
wyposażenia elektrycznego - Inne wyposaż enie - Niskonapięciowe zespoły prądotwórcze PN-IEC 60364-5-559:2003 Instalacje elektryczne w obiektach budowlanych - Dobór i montaż
wyposażenia elektrycznego - Inne wyposażenie - Oprawy oświetleniowe i instalacje
oświetleniowe
PN-IEC 60364-5-56:1999 Instalacje elektryczne w obiektach budowlanych - Dobór i montaż
wyposaż enia elektrycznego - Instalacje bezpieczeństwa PN-IEC 60364-7-701:1999 Instalacje elektryczne w obiektach budowlanych – Wymagania
dotyczące specjalnych instalacji lub lokalizacji - Pomieszczenia wyposaż one w wannę lub/i
basen natryskowy PN-IEC 60364-7-704:1999 Instalacje elektryczne w obiektach budowlanych – Wymagania
dotyczące specjalnych instalacji lub lokalizacji - Instalacje na terenie budowy i rozbiórki
43
•
•
•
•
•
•
•
•
•
•
•
•
PN-IEC 60364-7-706:2000 Instalacje elektryczne w obiektach budowlanych – Wymagania
dotyczące specjalnych instalacji lub lokalizacji - Przestrzenie ograniczone powierzchniami
przewodzącymi PN-IEC 60364-7-707:1999 Instalacje elektryczne w obiektach budowlanych – Wymagania
dotyczące specjalnych instalacji lub lokalizacji - Wymagania dotyczące uziemień instalacji
urządzeń przetwarzania danych PN-IEC 60364-7-714:2003 Instalacje elektryczne w obiektach budowlanych – Wymagania
dotyczące specjalnych instalacji lub lokalizacji - Instalacje oświetlenia zewnętrznego PN-HD 60364-7-715:2006 Instalacje elektryczne w obiektach budowlanych - Cześć 7-715:
Wymagania dotyczące specjalnych instalacji lub lokalizacji - Instalacje oświetleniowe o
bardzo niskim napięciu PN-E-05204:1994 Ochrona przed elektrycznością statyczna - Ochrona obiektów, instalacji i
urządzeń – Wymagania PN-EN 60529:2003 Stopnie ochrony zapewnianej przez obudowy (kod IP) PN-EN
61140:2005 Ochrona przed porażeniem prądem elektrycznym - Wspólne aspekty instalacji i
urządzeń PN-EN 61293:2000 Znakowanie urządzeń elektrycznych danymi znamionowymi
dotyczącymi zasilania elektrycznego - Wymagania bezpieczeństwa PN-EN 1838:2005 Zastosowania oświetlenia - Oświetlenie awaryjne PN-EN 50172:2005 Systemy awaryjnego oświetlenia ewakuacyjnego PN-EN 50200:2003 Metoda badania palności cienkich przewodów i kabli bez ochrony
specjalnej stosowanych w obwodach zabezpieczających PN-E-05003-01:1986 Ochrona odgromowa obiektów budowlanych - Wymagania ogólne PN-EN 50160:2002 Parametry napięcia zasilającego w publicznych sieciach rozdzielczych Inne obowiązujące polskie normy i przepisy.
9. DODATKOWE WYTYCZNE INWESTORSKIE I UWARUNKOWANIA ZWIĄZANE Z
BUDOWĄ I JEJ PRZEPROWADZENIEM
• Wykonawca jest zobowiązany wykonać przedmiot zamówienia, spełniając wymagania ustawy
Prawo Budowlane (Dz.U.2016.290-j.t.), innych ustaw i rozporządzeń, Polskich Norm oraz
zasadami wiedzy technicznej.
• Robót tymczasowych Zamawiający nie będzie opłacał odrębnie.
• Koszty ewentualnego magazynowania materiałów, zabezpieczania sprzętu, dostarczonych
przez Zamawiającego itp., ponosi Wykonawca.
• Wykonawca będzie odpowiedzialny za ochronę robót i za wszelkie materiały i urządzenia
używane do robót od daty rozpoczęcia do daty zakończenia robót.
• Po zakończeniu realizacji inwestycji Wykonawca zobowiązany jest do uporządkowania
budowy oraz terenów przyległych i przywrócenia ich do stanu pierwotnego.
• W przypadku uszkodzenia sieci, instalacji i urządzeń Wykonawca bezzwłocznie powiadomi
Zamawiającego i zainteresowane strony oraz będzie z nimi współpracował dostarczając
wszelkiej pomocy potrzebnej przy dokonywaniu napraw.
• Wykonawca będzie odpowiadać za wszelkie wynikłe z jego działania szkody.
• Nie dopuszcza się odstąpień od zatwierdzonego projektu budowlanego i wykonawczego lub
innych warunków pozwolenia na budowę wymagających uzyskania zmiany decyzji o
pozwoleniu na budowę chyba, że z przyczyn, które nie mogły być znane i przewidziane przez
Wykonawcę na etapie opracowywania dokumentacji projektowej i które nie spowodują
negatywnych skutków, w szczególności ekonomicznych, po stronie Zamawiającego i to tylko
po wyrażeniu pisemnej zgody przez Zamawiającego.
• Wykonawca jest zobowiązany do wskazania Zamawiającemu ewentualnych braków czy
niedomówień w dokumentacji przetargowej na etapie przygotowywania oferty (przed jej
złożeniem). Po złożeniu oferty Wykonawca zobowiązany będzie do wykonania przedmiotu
zamówienia w zakresie opisanym w SIWZ, spełniając wymagania ustawy Prawo Budowlane
44
(Dz.U.2016.290-j.t.), innych obowiązujących ustaw i rozporządzeń, Polskich Norm oraz zasad
wiedzy technicznej. W żadnym wypadku opisana powyżej sytuacja nie może stanowić
podstawy do wysuwania roszczeń finansowych przez Wykonawcę w stosunku do
Zamawiającego.
45

CZĘŚĆ III OPIS PRZEDMIOTU ZAMÓWIENIA PROGRAM

Transkrypt

Podobne dokumenty

WYKAZ ROBÓT (CZĘŚCI ZAMÓWIENIA), KTÓRYCH WYKONANIE

Informacje dotyczące aktualnego stanu inwestycji „Przebudowa ul

2 4 0 T ł uszcz Opis przedmiotu

Procedura nr 5 Roboty publiczne - Powiatowy Urząd Pracy w Sokółce

6. Informacje z otwarcia ofert

Załącznik nr 4 - inf

Informacja o danych zamieszczonych w ogłoszeniu

Opis przedmiotu zamowienia

Załącznik nr 10 do SIWZ Oświadczenie o części
