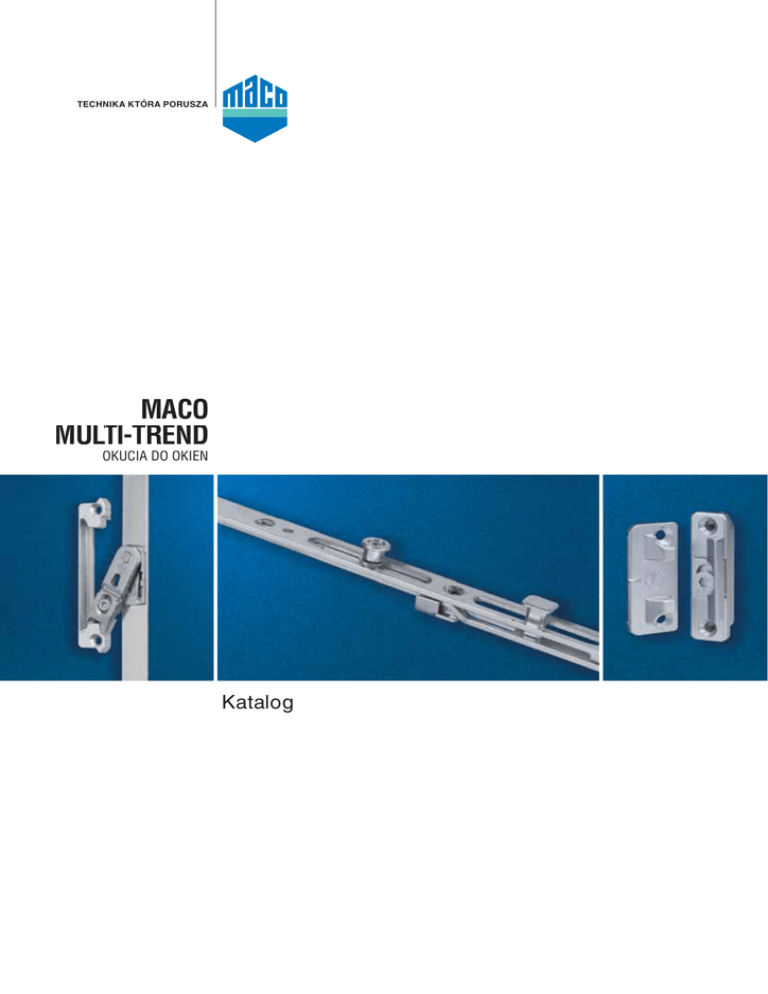

TECHNIKA KTÓRA PORUSZA
MACO
MULTI-TREND
L
OKUCIA DO OKIEN
Katalog
Legenda
Legenda
0
Tylko do okien drewnianych
Ilość w opakowaniu
Tylko do okien PVC
Ilość na palecie
Numer artykułu
Drewno i PVC
Odsadzenie osi klamki (DM)
Drewno
Szerokość we wrębie okuciowym
PVC
TO =
Głęboka puszka
DT =
Podwójna puszka (Trend do drewna)
AS=
Przykręcany na zewnątrz
TV =
Częściowo schowany
VV =
Całkowicie schowany
i.S. =
Inteligentne zabezpieczenie (czopy i.S.)
VZ =
Czop ryglujący
ÜV =
Przykręcany do przylgi
Maksymalny ciężar skrzydła
z odst. 170
Odstęp ( FFH zawiera 170 mm dla narożnika/
zakończenia)
Ilość czopów i.S
RU =
Rozwierno - uchylne
RZ =
Wkładka bębenkowa okrągla
PZ =
Wkładka bębenkowa
DM =
Odsadzenie osi klamki
EH =
Utrudniające włamanie
Wysokość we wrębie okuciowym
Szerokość we wrębie okuciowym z
narożnikiem A
Szerokość we wrębie okuciowym z
narożnikiem B
Szerokość i wysokość we wrębie okuciowym
Wysokość klamki
kg
Ilość czopów
Blokada błędnego położenia klamki
Długość
Uwaga: Jeżeli nie są podane żadne inne uwagi to wszystkie wymiary są podane w milimetrach, a ilości w sztukach na opakowanie.
2
Technika która porusza
0
Mayer & Co.
Beschläge GmbH
Alpenstraße 173
A-5020 Salzburg
Katalog
MULTI
Szanowni Państwo !
Mamy zaszczyt przekazać na Państwa ręce niniejszy katalog okuć obwiedniowych MACO.
Zawiera on nie tylko numery katalogowe potrzebne do zamówień, ale są w nim zawarte także wiążące wskazówki
dotyczące zakresów stosowania, maksymalne wymiary oraz zasady montażu okuć obwiedniowych MACO, które
stanowią o odpowiedzialności za produkt.
Abyśmy mogli należycie powiadamiać Państwa o ewentualnych zmianach produkcyjnych, nowych numerach
katalogowych czy nowych produktach, niezbędne jest wypełnienie poniższej ankiety i przesłanie jej na adres Maco
Polska.
Prosimy o dokładne wypełnienie
Niniejszym potwierdzamy odbiór katalogu i przyjmujemy do wiadomości jego postanowienia.
Pieczątka firmowa:
Ilość otrzymanych egz.
Imię i Nazwisko (drukowanymi literami)
Data:
Podpis:
Przedstawiciel MACO:
Wierzymy, że ten katalog będzie dla Państwa wartościową pomocą do osiągnięcia wielu sukcesów.
MAYER & CO BESCHLÄGE GmbH • Alpenstraße 173 • Postfach 94 • A-5020 Salzburg
Telefon 032 30 12 330 • Fax 032 30 12 332 • email: [email protected] • www.maco.pl
3
Technika która porusza
0
4
1
0
1
Informacje techniczne
2
Okucia do okien
3
Zasuwnice
4
Naroniki
5
Zamknicia rodkowe
6
Noyce
7
Zawiasy górne
8
Zawiasy dolne
9
Zawiasy rozwierne i dociski rodkowe
10
Zamknicia supka ruchomego
11
Zaczepy
12
Dodatki MULTI-TREND
13
Szablony
14
Komplety podstawowe
15
Iloci paletowe
16
MACO TRONIC - monitoring zamknicia
17
Indeks
MULTI-TREND
5
6
1
___________________________________________________________________________________
1.1
Certyfikaty RAL______________________________________________________________8
1.2
Certyfikaty ISO ______________________________________________________________9
1.3
Wytyczne dot. stosowania i uytkowania ______________________________________ 10
1.4
Definicja oku _____________________________________________________________ 13
1.5
Wytyczne dot. stosowania i uytkowania, drewna _______________________________ 14
1.6
Wytyczne dot. stosowania i uytkowania, PVC__________________________________ 16
1.7
Dane techniczne ___________________________________________________________ 18
1.8
Informacje techniczne ______________________________________________________ 31
1.9
Produkty - informacje ogólne ________________________________________________ 32
1.10
MACO powoka certyfikat ___________________________________________________ 36
1.11
MACO powoka strukturalna _________________________________________________ 39
1.12
MACO Powoka ____________________________________________________________ 40
1.13
Gwarancja MACO - wyjanienie ______________________________________________ 41
1.14
Ogólne warunki sprzeday __________________________________________________ 41
7
Certyfikaty RAL
1
Certyfikaty RAL
1.1
8
Certyfikaty RAL
Wytyczne dot. stosowania i użytkowania
1.2
Certyfikaty ISO
Wytyczne dot. stosowania i uytkowania
9
1.3
1.3.1
Informacje o produkcie
Zgodnie z zawartymi w Ustawie o ogólnym bezpieczeństwie
produktów zobowiązaniami dot. odpowiedzialności producenta za swoje produkty (pkt.4Ustawy o ogólnym bezpieczeństwie
produktów) należy stosować się do następujących zaleceń odnośnie okuć do skrzydeł okiennych i drzwi balkonowych. Nieprzestrzeganie
zaleceń
zwalnia
producenta
z
odpowiedzialności.
0
1. Informacja o produkcie oraz uytkowanie
zgodne z przeznaczeniem
nio znoszone zgodnie z DIN EN 12210 (w szczególności ciś
nienie próbne p3) należy w połączeniu z konstrukcją danego
okna oraz materiałem jego ramy, ustalić i odrębnie uzgodnić
właściwy zestaw okuć.
Generalnie okucia rozwierne i rozwierno–uchylne mogą
spełniać warunki mieszkań bez barier architektonicznych,
według DIN 18025. W tym celu konieczne jest jednak odpowiednie zestawienie okuć i ich montaż w oknach, które należy odrębnie ustalić.
1.1. Okucia rozwierne i rozwierno–uchylne
Okucia rozwierne i rozwierno–uchylne w sensie niniejszej definicji są okuciami do otwierania i uchylania okien i drzwi w budownictwie lądowym za pomocą jednej klamki. Służą one do
tego, aby za pomocą dźwigni ręcznej umieścić okno lub
skrzydło balkonowe w danej pozycji rozwarcia albo ograniczonej pozycji uchylenia dzięki wersji z mechanizmem nożycowym.
2. Niewaciwe zastosowanie
Okucia rozwierne i rozwierno–uchylne znajdują zastosowanie
w pionowo montowanych oknach i drzwiach okiennych z drewna, tworzyw sztucznych, aluminium i stali oraz kombinacji tych
materiałów. Typowe okucia rozwierne i rozwierno–uchylne w
rozumieniu tej definicji zamykają okna i skrzydła drzwi a także
umieszczają je w różnych pozycjach wietrzenia. Podczas zamykania trzeba z reguły pokonać siłę reakcji uszczelnienia.
b. Na skrzydła okienne lub drzwiowe działają dodatkowe obciążenia (jak np.: dzieci kołyszące się na skrzydłach okien lub
drzwi),
1.2. Nieprawidowe zastosowanie – wykluczenie
odpowiedzialnoci
Nieprawidłowe zastosowanie prowadzi do wykluczenia odpowiedzialności za wyrób.
1.3. Wskazówki odnonie do uytkowania
Otwarte okna i skrzydła drzwi okiennych spełniają jedynie
funkcje osłaniania i nie zabezpieczają pod względem szczelności, nie chronią przed gwałtownymi ulewami, nie tłumią
dźwięków, nie stanowią izolacji termicznej czy zabezpieczenia
przed włamaniem. W razie wiatru i przeciągu, okna i skrzydła
drzwi balkonowych muszą pozostać zamknięte i zaryglowane.
Wiatr i przeciąg w sensie niniejszej definicji występuje, jeżeli
okno lub skrzydło okienne, znajdujące się w jednej z pozycji otwarcia lub uchylenia samoczynnie i w sposób niekontrolowany
otwiera się lub zamyka pod wpływem podmuchu powietrza.
Stałą i uchyloną pozycję rozwarcia umożliwiają jedynie dodatkowe okucia ustalające.
1.4. Konieczno specjalnych uzgodnie podczas
poszerzania wymogów
Antywłamaniowe okucia do okien i drzwi, okucia okien i drzwi
do pomieszczeń wilgotnych oraz do pomieszczeń z innymi
działającymi niekorzystnie czynnikami agresywnymi, wymagają każdorazowego uzgodnienia do rodzaju wymagania. Odporność na obciążenie wiatrem w stanie zamkniętym i
zaryglowanym jest uzależniona od danej konstrukcji okien i
drzwi okiennych. Jeśli obciążenia wiatrem mają być odpowied10
Niewłaściwe zastosowanie a więc zastosowanie niezgodne z
przeznaczeniem, opisane w pkt.1.1 występuje w szczególnoś
ci, gdy:
a. W sferze otwierania pomiędzy ramą a skrzydłem umieszczone są przeszkody uniemożliwiające użycie zgodnie z przeznaczeniem,
c. Skrzydła okienne i drzwiowe w sposób niekontrolowany
(np.: w skutek wiatru) lub niezgodnie z przeznaczeniem
zostaną tak dociśnięte do framugi okiennej, że powoduje to uszkodzenie lub zniszczenie okuć, materiału, z którego wykonano ramy, lub innych elementów,
d. Podczas zamykania skrzydeł okiennych lub drzwiowych
uchwyci się zakładkę pomiędzy ramą a skrzydłem (niebezpieczeństwo skaleczenia).
3. Odpowiedzialno
Kompletne okucie może zostać każdorazowo zestawione
jedynie z elementów MACO Multi, w przypadku nieprawidłowo
przeprowadzonego montażu okucia i/lub stosowania nieoryginalnych lub niedopuszczonych przez zakład elementów systemu nie ponosi się żadnej odpowiedzialności. W celu
prawidłowego dokręcania przestrzegać należy “Zasad przeprowadzania mocowania nośnych elementów okuć“.
Przy użyciu profili PVC lub innych przestrzegać wymagań producenta profilu względnie innego systemu.
Producent okien jest zasadniczo odpowiedzialny za przestrzeganie wszelkich wymagań wytwórców materiałów dostarczonych do produkcji. Wymagania te muszą być regularnie
sprawdzane, (szczególnie przy nowych elementach) podczas
wprowadzania do produkcji oraz później. Okucia są zasadniczo tak wytworzone, że wzorzec systemowy, o ile wymagania
wobec okuć są spełnione, jest zachowany. Każde odchylenie
od wzorca prowadzi do braku odpowiedzialności wytwórcy
okuć.
4. Sprawno produktu
4.1. Maksymalny ciar skrzyda
Maksymalne ciężary skrzydeł dla poszczególnych wersji okuć
nie mogą zostać przekroczone. Element konstrukcji o najniższej dopuszczalnej sile nośnej określa maksymalną wagę
skrzydła. Dodatkowo muszą zostać spełnione warunki dotyczące zakresów stosowania.
4.2. Dopuszczalne wymiary
Przedstawione poniżej diagramy ukazują zależności pomiędzy
szerokością skrzydła we wrębie i wysokością we wrębie w relacji z różnymi ciężarami szyb względnie ich grubościami. Wynikających z tego maksymalnych wymiarów wrębu
okuciowego i zależności pomiędzy wysokością a szerokością,
oraz ciężaru maksymalnego w żadnym przypadku nie można
przekraczać.
4.3. Dobór oku
Instrukcje producenta, które odnoszą się do montażu okuć
(używanie nożyc dodatkowych, konfiguracja okuć do okien i
drzwi balkonowych utrudniających włamanie) są wiążące.
5. Konserwacja produktu
5.1. Wskazówki ogólne
Elementy okuć, (istotne dla bezpieczeństwa produktu) należy
raz w roku sprawdzić pod względem trwałości zamocowania i
zależnie od stopnia zużycia należy dokręcić śruby mocujące
lub wymienić zużyte elementy. Ponadto, co najmniej raz w roku
należy przeprowadzić następujące prace konserwacyjne:
a. Wszystkie ruchome części i elementy zamykania okuć rozwiernych i rozwierno–uchylnych należy nasmarować i sprawdzić ich funkcjonalność.
b. Należy używać jedynie takich środków czyszczących i pielę
gnacyjnych, które nie wpływają negatywnie na ochronę antykorozyjną okuć.
b. Okucia należy chronić przed osadami i zanieczyszczeniami
przez materiały budowlane (pył, zaprawa gipsowa, cement).
c. Agresywne opary w obrębie przylgi (np.: kwasu mrówkowego lub octowego, amoniaku, aldehydów, fenoli, kwasów garbnikowych, taniny) w połączeniu z niewielkimi ilościami skroplin
mogą prowadzić do szybszego powstawania korozji na elementach okucia. W razie wystąpienia takich oparów należy
zasadniczo zadbać o dostateczną wentylację w obrębie przylgi.
d. Okna i drzwi okienne dębowe a także z innego drewna o
dużej zawartości kwasu garbnikowego, w których występują
odpowiednie obróbki powłoki należy zadbać o to, aby czynniki
niekorzystne zostały wyeliminowane. Okucia nie mogą mieć
bezpośredniego styku z drewnem.
e. Nie wolno stosować żadnych środków uszczelniających,
sieciujących octy i kwasy oraz uszczelek zawierających wymienione składniki, ponieważ zarówno bezpośredni kontakt z
uszczelką jak i opary mogą naruszać/atakować powierzchnię
okucia.
f. Okucia mogą być czyszczone jedynie za pomocą łagodnych
środków czyszczących o neutralnym pH, odpowiednio rozcieńczonych w żadnym wypadku nie można stosować agresywnych, kwasowych środków czyszczących i szorujących,
zawierających składniki wymienione w poprzednim punkcie.
6. Obowiazek informowania i instruowania
Dla spełnienia obowiązku informowania i instruowania oraz
przeprowadzania prac konserwacyjnych, zgodnie z ustawą o
odpowiedzialności za produkt do dyspozycji są:
a. Dokumenty planowania
b. Katalogi
c. Instrukcje okuwania
Prace regulacyjne przy okuciach, szczególnie w rejonie zawiasu dolnego oraz nożyc, a także wymiana części, zakładanie/
zawieszanie, wyciąganie skrzydła okiennego powinny być
przeprowadzane przez fachowy personel.
W przypadku obróbki powierzchni np.: lakierowaniu lub lazurowaniu okien i drzwi okiennych należy wykluczyć/ominąć okucia
i zabezpieczyć je przed zanieczyszczeniem.
5.2. Utrzymanie jakoci powoki
Elektrolitycznie naniesione powłoki cynkowe w normalnych
warunkach (w pomieszczeniu) nie są naruszane/atakowane,
jeżeli na poszczególnych elementach okuć nie tworzą się skropliny lub jeżeli okazjonalnie tworzące się skropliny mogą
zostać szybko osuszone. Dla utrzymania trwałej jakości poszczególnych części okucia i uniknięciu szkodliwego działania
korozji należy koniecznie przestrzegać następujących zasad:
a. Okucia i przylgi należy, szczególnie na etapie budowy wystarczająco wietrzyć, aby nie były one narażone na bezpośrednie działanie wilgoci ani na tworzenie się skroplin.
d. Instrukcje konserwacji, pielęgnacji oraz obsługi
Czyli ogólne informacje o produkcie.
Odnośnie zapewnienia odpowiedniego funkcjonowania należy:
a. Planiści zobowiązani są żądać od producenta i przestrzegać
informacji o produkcie,
b. Handlowcy zobowiązani są przestrzegać informacji o produkcie i żądać od producenta instrukcji, rysunków wykonawczych, zaleceń odnośnie konserwacji i pielęgnacji oraz instrukcji
obsługi oraz przekazywać je montażystom,
c. Montażyści zobowiązani są przestrzegać informacji o produkcie oraz żądać od producenta lub handlowca zaleceń odnośnie konserwacji i pielęgnacji oraz przekazywać je
inwestorowi lub użytkownikowi.
7. Zastosowanie oku pokrewnych
Warianty, możliwe w ramach poszczególnych systemów okuć,
np.: okucia uchylne i odchylane dołem należy sensownie roz11
patrywać pod kątem informacji o produkcie i zastosowaniu
zgodnie z przeznaczeniem, niewłaściwym użyciem, sprawnoś
cią produktu, konserwacją, obowiązkiem informowania i instruowania w zależności od właściwości.
8. Wykluczenie/wyczenie
odpowiedzialnoci
Odpowiedzialność producenta może zostać wykluczona również przez to, że:
klamki okiennej ma sens w takich przypadkach, gdy nie można
osobiście przekazać instrukcji obsługi.
9.3. Nalepka na okno
Jest w zasadzie identyczna z informacją dla użytkownika.
Składa się z przezroczystego materiału samoprzylepnego i
przeznaczona jest do trwałego umieszczenia na profilu względnie na szkle. Jasnoniebieski kolor druku wybrano, aby nalepka była czytelna zarówno na białych jak i ciemnych
profilach.
a. Błąd wynika z przepisów prawnych lub zaleceń urzędowych,
dotyczących produktu
Best.-Nr. 49283
b. Właściwości produktu, według stanu wiedzy i nauki w momencie, w którym pociągnięty do odpowiedzialności dopuścił
produkt do obrotu, nie mogą zostać uznane za błędne/wadliwe
Benutzerinformation!
9. Dziaania producenta okien, które musi
podj wobec uytkownika, w celu
spenienia obowizku informacji
Benutzerinformation!
Do dostarczanych przez nas elementów okna, a więc okuć,
stworzyliśmy zalecenia odnośnie obsługi oraz informację dla
użytkownika w formie przywieszek do klamek okiennych i nalepek oraz zaleceń odnośnie obsługi i konserwacji, które
udostępniamy Państwu, abyście przekazali je swoim klientom.
9.1. Instrukcja obsugi i konserwacji "Okucie rozwiernouchylne"
Instrukcję taką powinni Państwo w przyszłości przekazywać
każdemu klientowi, najlepiej wraz z kwitem dostawy, przy wydawaniu okien.
Potwierdzenia przekazania instrukcji obsługi należy dokonać
na dokumencie dostawy i dopilnować, aby klient podpisem
potwierdził jej odbiór. Problem może powstać w budownictwie
wielorodzinnym gdzie powinni Państwo wraz ze zleceniodawcą znaleźć rozwiązanie, aby dostarczyć tam jedną instrukcję na mieszkanie.
9.2. Informacja dla uytkownika
Stworzona została w formie przywieszki do klamki okiennej i
zawiera jedynie zalecenia odnośnie obsługi lub zalecenia jak
uniknąć niewłaściwego użycia i innych niebezpieczeństw.
Stworzenie informacji dla użytkownika w formie przywieszki do
12
1.4
Definicja oku
1. Okucia
0
1.1. Okucia-rozwierno-uchylne
Okucia rozwierno-uchylne otwierają i zamykają okna i drzwi
okienne. Okucia rozwierno-uchylne są używane, aby umieścić
okno lub drzwi okienne, przez przekręcenie klamki z pozycji
zamkniętej (początkowej) do pozycji rozwartej a następnie do
uchylnej (patrz poniższy przykład).
2. Czci skadowe okucia
Pod pojęciem okuć budowlanych należy rozumieć wszystkie
elementy, które służą do tego, aby umieścić skrzydło okienne
lub drzwiowe z pozycji zamkniętej do otwartej (np.: pozycja
uchylna, rozwierna). Sposób łączenia elementów składowych
okuć opisano osobno.
2.1. Okucia budowlane widoczne
Okucia, przy których elementy składowe są widoczne nawet
przy zamkniętym skrzydle.
1.1.1. Okucia rozwierno-uchylne
W okuciach rozwierno-uchylnych do okien i drzwi okiennych
wszystkie ustawienia skrzydła (zamknięcie, rozwarcie, uchylenie) osiągamy przy pomocy klamki.
1.2. Okucia uchylno-rozwierne
Okucia uchylno-rozwierne otwierają i zamykają okna i drzwi
okienne. Okucia uchylno-rozwierne są używane, aby umieścić
okno lub drzwi okienne, przez przekręcenie klamki z pozycji
zamkniętej (początkowej) do pozycji uchylnej a następnie do
rozwartej (patrz poniższy przykład)
2.2. Okucia budowlane niewidoczne
Okucia, przy których elementy składowe są niewidoczne przy
zamkniętym skrzydle.
Warunkiem jest:
a. nieprzejrzysty materiał ramowy;
b. konstrukcje okienne, w których przy zamkniętym skrzydle
rowek okuciowy jest niewidoczny.
3. Pozycja montau
Pozycja montażu definiowana jest w następujący sposób:
3.1. Elementy widoczne
Okucia, których części składowe montowane są na ramie nawet po zamknięciu skrzydła są widoczne.
3.2. Elementy niewidoczne
Okucia, których części składowe są niewidoczne przy zamkniętym skrzydle.
Warunkiem jest:
a. nieprzejrzysty materiał ramowy.
1.3. Okucia uchylno-rozwierne
W okuciach uchylno-rozwiernych do okien i drzwi okiennych
wszystkie ustawienia skrzydła(zamknięcie, uchylenie, rozwarcie) osiągamy przy pomocy klamki.
1.4. Okucie rozwierne
Okucia rozwierne otwierają i zamykają okna i drzwi okienne.
Okucia rozwierne są używane, aby umieścić okno lub drzwi
okienne, przez przekręcenie klamki z pozycji zamkniętej
(początkowej) do pozycji rozwartej (patrz poniższy przykład).
b. konstrukcje okienne, w których przy zamkniętym skrzydle
rowek okuciowy jest niewidoczny.
3.3. Elementy czciowo widoczne
Okucia, których części składowe są częściowo niewidoczne
przy zamkniętym skrzydle.
Warunkiem jest:
a. częściowo przeźroczysty materiał ramowy
b. konstrukcje okienne, w których przy zamkniętym skrzydle,
rowek okuciowy nie jest kompletnie zasłonięty
13
1.5
0
14
Wytyczne dot. stosowania i uytkowania, drewna
15
1.6
0
16
Wytyczne dot. stosowania i uytkowania, PVC
Dane techniczne
Dane techniczne
17
Dane techniczne
1.7
Dane techniczne
Dane techniczne
1.7.1
Dane techniczne okno rozwierno-uchylne - jednoskrzydowe
Okno rozwierno – uchylne jednoskrzydowe
Dopuszczalne wymiary - zobacz w "zakresy stosowania"
0
1.
Okucia rozwierno-uchylne MACO "MULTI TREND"
z podnośnikiem skrzydła w pozycji rozwiernej i uchylnej, z regulowanymi czopami zamykającymi, nożycami, zawiasami
skrzydła i ramy, jak również klamką okienną.
Zamknięcie środkowe w poziomie: od FFB 1000 mm, w
oknach PVC od FFB 800 mm lub wg. wskazań dostawcy systemu profilowego.
Zamknięcie środkowe w pionie: od FFH 1000 mm, w oknach
PVC od FFH 800 mm lub wg. wskazań dostawcy systemu profilowego.
Nożyca dodatkowa: od FFB 1400 mm lub powyżej ciężaru
skrzydła 100kg.
Dodatkowe możliwości:zatrzask pozycji uchylnej w nożycach,
nożyce mikrowentylacji, hamulec rozwarcia 90°, MULTI Vent,
regulator nawiewu, klamki z przyciskiem lub kluczem.
W oknach, które mają być otwierane tylko w celu umycia: blokada rozwarcia
W oknach z obustronną klamką zawsze stosować: blokadę rozwarcia lub klamki zprzyciskiem lub kluczem.
W okach balkonowych: zatrzask balkonowy i pochwyt
zewnętrzny.
Alternatywnie: zamykane zasuwnice balkonowe, obustronne
klamki z rozetami.
18
1
Dane techniczne
Dane techniczne
1.7.2
Dane techniczne okno rozwierno-uchylne - dwuskrzydowe
Okno rozwierno uchylne dwuskrzydowe
Dopuszczalne wymiary:wysokość we wrębie okuciowym tak
jak okno jednoskrzydłowe RU, szerokość skrzydła we wrębie
okuciowym do 1550 mm.
0
1.
2
1
Skrzydo rozwierno-uchylne
Wytyczne takie jak dla okien RU - jednoskrzydłowych - jednak:
W oknach drewnianych od FFB 800 mm zamknięcie środkowe
EH, narożnik C i zaczep "kombi".
W oknach PVC od FFB 800 mm lub wskazań dostawcy systemu profilowego, zamknięcie środkowe EH i narożnik C
2.
Skrzydło ruchomego słupka
Wariant 1: rygiel okienny górny i dolny, regulowany uchwyt zawiasu rozwiernego (odpowiedni do konstrukcji okna), regulowane zawiasy ramowe i regulowany zawias skrzydła.
Wewnętrzny docisk środkowy od FFH 1000 mm, w oknach
PVC od FFH 800mm lub wg. wskazań dostawcy systemu profilowego.
W oknach balkonowych: 2 wewnętrzne dociski środkowe.
Wariant 2: zasuwnica ruchomego słupka, regulowany uchwyt
zawiasu rozwiernego (odpowiedni do konstrukcji okna), regulowane zawiasy ramowe i regulowany zawias skrzydła.
PVC od FFH 800mm lub wg wskazań dostawcy systemu profilowego.
Zamknięcie środkowe od FFB 1000 mm, w oknach PVC od
FFB 800mm lub wg. wskazań dostawcy systemu profilowego.
Zasuwnica ruchomego słupka, regulowane zawiasy, docisk
środkowy kryty.
Dodatkowe możliwości: zatrzask pozycji uchylnej w nożycach,
nożyce mikrowentylacji, hamulec rozwarcia 90°, regulator nawiewu, klamki z przyciskiem lub kluczem.
Jeżeli okna są tylko uchylane względnie otwierane tylko do mycia-osadzać blokadę rozwarcia
W drzwiach balkonowych: zatrzask balkonowy i pochwyt
zewnętrzny.
klamki z rozetami.
19
Dane techniczne
Dane techniczne
1.7.3
Dane techniczne okna trapezowe
Okna trapezowe
0
1.
Okucia rozwierno - uchylne MACO "MULTI TREND"
z podnośnikiem skrzydła w pozycji rozwiernej i uchylnej, z regulowanymi czopami zamykającymi, nożycami, zawiasami
oknach PVC odFFB 800 mm lub wg. wskazań dostawcy systemu profilowego.
Zamknięcie środkowe w pionie:od FFH 1000 mm, w oknach
blokada rozwarcia, klamki z przyciskiem lub kluczem.
20
1
1
Dane techniczne
Dane techniczne
1.7.4
Dane techniczne okna ukowe i koszykowe - jednoskrzydowe
Okna ukowe i koszykowe - jednoskrzydowe
0
1.
1
1
do okien łukowych z podnośnikiem skrzydła w pozycji rozwiernej i uchylnej, z regulowanymi czopami zamykającymi, nożycami do okien łukowych, zawiasami skrzydła i ramy, jak
również klamką okienną.
Nożyca dodatkowa: od FFB 1070 mm
21
Dane techniczne
Dane techniczne
1.7.5
Dane techniczne okna ukowe i koszykowe - dwuskrzydowe
Okna ukowe i koszykowe - dwuskrzydowe
0
1.
do okien łukowych z podnośnikiem skrzydła w pozycji rozwiernej i uchylnej, z regulowanymi czopami zamykającymi, nożycami do okien łukowych, zawiasami skrzydła i ramy, jak
również klamką okienną.
2.
Wariant 1:rygiel okienny górny i dolny, regulowany uchwyt zawiasu rozwiernego (odpowiedni do konstrukcji okna), regulowane zawiasy ramowe i regulowany zawias skrzydła.
Wariant 2:zasuwnica ruchomego słupka, regulowany uchwyt
FFB 800 mm lub wg. wskazań dostawcy systemu profilowego.
środkowy kryty.
Jeżeli okna są tylko uchylane względnie otwierane tylko do mycia - osadzać blokadę rozwarcia.
zewnętrzny.
klamki z rozetami.
W oknach balkonowych:Zatrzask balkonowy i pochwyt
zewnętrzny.
klamki z rozetami.
Dodatkowe mozliwości: klamki z przyciskiem lub kluczem, blokada rozwarcia.
22
2
1
2
Dane techniczne
Dane techniczne
1.7.6
Dane techniczne okna ukowe, segmentowe - jednoskrzydowe
Okna ukowe, segmentowe - jednoskrzydowe
1.
0
Wysokość łuku do 10% FFB
1
Okucia rozwierno-uchylne MACO "MULTI TREND" z podnoś
nikiem skrzydła w pozycji rozwiernej i uchylnej, z regulowanymi
czopami zamykającymi, nożycami, zawiasami skrzydła i ramy,
jak również klamką okienną.
Zamknięcie środkowe w pionie:od FFH 1000 mm, w oknach
blokada rozwarcia, klamki z przyciskiem lub kluczem.
2.
Wysokość łuk powyżej 10%
Okucia rozwierno-uchylne MACO "MULTI TREND" do okien
łukowych z podnośnikiem skrzydła w pozycji rozwiernej i
uchylnej, z regulowanymi czopami zamykającymi, nożycami
do okien łukowych, zawiasami skrzydła i ramy, jak również
klamką okienną.
Nożyca dodatkowa: od FFB 1070 m
23
Dane techniczne
Dane techniczne
1.7.7
Dane techniczne okna ukowe, segmentowe - dwuskrzydowe
Okna ukowe, segmentowe - dwuskrzydowe
1.
0
Skrzydło RU
Okucia rozwierno-uchylne MACO "MULTI TREND" do okien
łukowych z podnośnikiem skrzydła w pozycji rozwiernej i
uchylnej, z regulowanymi czopami zamykającymi, nożycami
do okien łukowych, zawiasami skrzydła i ramy, jak również
klamką okienną.
2.
środkowy kryty.
Jeżeli okna są tylko uchylane względnie otwierane tylko do mycia - osadzać blokadę rozwarcia
zewnętrzny.
klamki z rozetami.
Dodatkowe mozliwości: klamki z przyciskiem lub kluczem, blokada rozwarcia.
24
2
1
Dane techniczne
Dane techniczne
1.7.8
Dane techniczne okno rozwierne - jednoskrzydowe
Okno rozwierne - jednoskrzydowe
Dopuszczalne wymiary: odpowiadają zasadom dla okien RU.
0
Maksymalne wymiary oraz stosunek szerokości do wysokości
są umieszczone na stronie "zakresy stosowania".
1.
Zasuwnica rozwierna MACO "MULTI MATIC"
1
regulowany uchwyt zawiasu rozwiernego (odpowiedni do konstrukcji okna), regulowane zawiasy ramowe i regulowany zawias skrzydła, jak również klamka okienna.
Wewnętrzny docisk środkowy: od FFH 1000 mm, w oknach
Zamknięcie środkowe: u góry i na dole od FFB 1000 mm, w
W oknach balkonowych: zatrzask balkonowy i pochwyt
zewnętrzny.
klamki z rozetami lub zasuwnica werandowa z ję zykiem i kompletem klamek.
Dodatkowe możliwości: klamki z przyciskiem lub kluczem,
hamulec rozwarcia 90°, MULTI-Vent
25
Dane techniczne
Dane techniczne
1.7.9
Dane techniczne okno rozwierne - dwuskrzydowe
0
Okno rozwierne dwuskrzydowe
1.
Skrzydło rozwierne
zewnętrzny.
klamki z rozetami lub zasuwnica werandowa z językiem i kompletem klamek.
W oknachb alkonowych: 2 wewnętrzne dociski środkowe.
Zamknięcie środkowe: od FFB 1000 mm, w oknach PVC od
FFB 800mm lub wg. wskazań dostawcy systemu profilowego.
środkowy kryty.
Dodatkowe możliwości: zatrzask pozycji uchylnej w nożycach,
nożyce mikrowentylacji, hamulec rozwarcia 90°, regulator nawiewu,
klamki zprzyciskiem lub kluczem.
hamulec rozwarcia 90°, MULTI-Vent.
2.
2
26
1
Dane techniczne
Dane techniczne
1.7.10 Dane techniczne okno uchylne
Okno uchylne
1.
0
Wariant 1: klamka u góry, zasuwnica z nożycą uchylną, dwa
zawiasy uchylne i klamka.
1
Od FFB 1400 mm stosować 3-ci zawias.
Wariant 2: klamka na pionowym boku skrzydła, okucie rozwierno-uchylne MACO "MULTI TREND" z regulowanymi
czopami zamykającymi, regulowana nożyca, zamknięcia środkowe w pionie i poziomie, klamka, bez zawiasu dolnego ramy i
skrzydła dla okien RU i R, dwa zawiasy uchylne.
Od FFB 1400 mm: stosować dodatkową nożycę i 3-ci zawias
Uwaga: skrzydła wyposażać w nożyce do okien uchylnych i
blokujące uchylenie powyżej 90° (zobacz stosowanie i użytkowanie produktów).
Nie przekraczać także zalecanych maksymalnych ciężarów
skrzydeł.
27
Dane techniczne
Dane techniczne
1.7.11 Dane techniczne kombinacje okien
0
Kombinacje okien
Dwu względnie trzy lub więcej skrzydłowe okna:
Podane są jako okna jednoskrzydłowe ,np: A ,B i H
Trójskrzydłowe okno
1.
Skrzydło rozwierno-uchylne
Z podnośnikiem skrzydła w pozycji rozwiernej i uchylnej, z regulowanymi czopami zamykającymi, nożycami, zawiasami
Zamknięcie środkowe w poziomie: od FFB1000 mm, w oknach
PVC od FFB 800 mm lub wg. wskazań dostawcy systemu profilowego.
zewnętrzny.
klamki z rozetami.
3.
Skrzydło rozwierne
Zamknięcie środkowe w pionie: od FFH1000 mm, w oknach
skrzydła 100kg.
Wewnętrzny docisk środkowy:od FFH 1000 mm, w oknach
2.
zewnętrzny.
Wewnętrzny docisk środkowy: od FFH 1000mm, w oknach
klamki z rozetami lub zasuwnica werandowa z językiem i kompletem klamek.
hamulec rozwarcia 90°, MULTI-Vent.
zawiasu rozwiernego (odpowiedni dokonstrukcji okna), regulowane zawiasy ramowe i regulowany zawias skrzydła.
PVC od FFH 800 mm lub wg. wskazań dostawcy systemu profilowego
środkowy kryty.
28
3
2
1
Dane techniczne
Dane techniczne
1.7.12 Dane techniczne kombinacje okien
0
Kombinacje okien
Okna trójskrzydłowe
Dodatkowe możliwości:Zatrzask pozycji uchylnej w nożycach,
nożyce mikrowentylacji, hamulecr ozwarcia 90°, regulator nawiewu, klamki z przyciskiem lub kluczem.
1.
Skrzydło rozwierno-uchylne
Z podnośnikiem skrzydła w pozycji rozwiernej i uchylnej, z regulowanymi czopami zamykającymi, nożycami, zawiasami
Zamknięcie środkowe w poziomie: od FFB1000 mm, w oknach
PVC od FFB 800 mm lub wg. wskazań dostawcy systemu profilowego.
Zamknięcie środkowe w pionie: od FFH1000 mm, w oknach
skrzydła 100kg.
2.
Wariant 1: rygiel okienny górny i dolny,regulowany uchwyt zawiasu rozwiernego (odpowiedni do konstrukcji okna), regulowane zawiasy ramowe i regulowany zawias skrzydła
zewnętrzny.
klamki z rozetami.
3.
Skrzydło uchylne
Wariant 1: klamka u góry, zasuwnica z nożycą uchylną, dwa
zawiasy uchylne i klamka od FFB 1400 mm stosować 3-ci zawias.
Wariant 2: klamka na pionowym boku skrzydła, okucie rozwierno-uchylne MACO "MULTI TREND" z regulowanymi czopami
zamykającymi, regulowana nożyca,zamknięcia środkowe w
pionie i poziomie, klamka, bez zawiasu dolnego ramy i skrzydła
dla okien RU i R, dwa zawiasy uchylne.
Od FFB 1400 mm: stosować dodatkową nożycę i 3-ci zawias
Uwaga: skrzydła wyposażać w nożyce do okien uchylnych i
blokujące uchylenie powyżej 90° (zobacz stosowanie i użytkowanie produktów). Nie przekraczać także zalecanych maksymalnych ciężarów skrzydeł.
3
2
1
środkowy kryty.
29
Dane techniczne
Dane techniczne
1.7.13 Dane techniczne utrudnianie wama wg Norm
0
Utrudnianie wama wg Norm
K)
Utrudnianie włamań wg RAL - AhS
Okucia wg. poprzedzających punktów (zobacz A - K), dodatkowo wszystkie 4 naroża zabezpieczone przez czopy i.S.
Wyjaśnienie: AhS oznacza ochronę przed próbą wyważenia przy użyciu narzędzi wg. wytycznych RAL 3/11 poprzez zastosowanie
okuć rozwiernych lub rozwierno-uchylnych. Wg tych wytycznych każde naroże skrzydła musi być zabezpieczone.
Certyfikat MACO może być używany, wraz ze szczegółowymi wskazówkami montażu oraz zasady produkcji okien, które muszą
zostać zachowane.
L)
Utrudnianie wlaman wg. EN 1627-30.
Prosimy o kontakt z naszymi Przedstawicielami Technicznymi.
30
1.8
0
Informacje techniczne:
Szerokość
16 mm
Odsadzenie osi klamki (DM)
15 mm
Czopy ryglujące
8 mm
Przesuw elementów zamykających
2 x 19 mm
Średnica kasety i grubość
25 x 12 mm
Głębokość kasety z listwą
27,5 mm
Otwór na trzpień
7 mm
Inne odsadzenia osi klamki (zobacz w
kartach tech.)
1. Materiay i powoka
Stal i cynk, nierdzewna taśma przenosząca napęd w narożnikach i wysokogatunkowe PVC w różnych elementach. Części stalowe:
cynkowanie i pasywacja srebrna wg. DIN 50941, testowane wg. DIN 50021(sprawdzanie w mgle solnej) Części stalowe, lakierowane: cynkowanie i malowanie na biało lub czarno.
2. Podnonik skrzyda - blokada bdnego pooenia klamki
Prawie wszystkie zasuwnice RU są wyposażone w podnośnik skrzydła (zasuwnica ze stałą poz. klamki od 600 mm, środkową od
750mm). Blokada błędnego położenia klamki jest tak skonstruowana, że przy normalnej obsłudze okna podczas przejścia z pozycji
rozwiernej do uchylnej lub z uchylnej do rozwiernej, wszystkie ewentualne błędy obsługi są wyeliminowane. Dodatkowo, podnośnik
skrzydła pomaga w prawidłowym ustawieniu skrzydła wobec ramy.
3. Ryglowanie
Specjalne czopy ryglujące MULTI, poprzez proste obracanie mogą zostać przeregulowane. Ustawienie standardowe to 10mm,
czop w pozycji pionowej to 9mm, poziomej 12 mm.
4. Zawiasy
Komplet zawiasów dolnych jest regulowany w trzech kierunkach (pion, poziom i docisk). Nożyce pozwalają na opuszczanie i podnoszenie skrzydeł oraz na regulację docisku.
5. Poczenia oku MULTI
Specjalny system połączeń okuć obwiedniowych zapewnia stałe i pewne połączenie elementów oraz dużą tolerancję cięcia (ok.
10mm). Do przycinania elementów nie jest potrzebna specjalna gilotyna.
Produkty - informacje ogólne
31
1.9
Zasady dokonywania mocowania
0
nośnych elementów okuć
w okuciach rozwiernych i rozwierno-uchylnych
wg. RAL-RG 607/3 i RAL-RG 607/13
Nr. DFB 607/3+13-01/2
1. Zasady ogólne
Dla zapewnienia bezpieczeństwa okien i drzwi okiennych
przez cały oczekiwany okres użytkowania duże znaczenie ma
mocowanie istotnych dla bezpieczeństwa, nośnych elementów okuć, jak zawiasy ramowe i zawiasy skrzydła, szczególnie w odniesieniu do skrzydeł o większym ciężarze
(powyżej 80 kg), występujących obecnie coraz częściej, z
uwagi na zastosowanie szkła funkcyjnego.
Niniejsze zasady mają być pomocne producentowi okien i umożliwić mu osiągnięcie wymaganych parametrów wytrzymałościowych dla istotnych elementów nośnych okuć.
Obowiązują one dla wszystkich materiałów, z których okna są
wykonywane.
Odpowiedzialność za trwałość elementów okuć spoczywa na
producencie. Musi on także zapewnić, aby okucia zostały
skonstruowane i wyprodukowane w taki sposób, żeby dały się
mocować na profilu okiennym z zachowaniem wymaganych
parametrów.
Odpowiedzialność za umocowanie elementów okuć na materiale ramy wybranym przez producenta leży w zakresie jego
obowiązków i musi spełnić parametry systemowe podane w tabeli 1 w zależności od ciężaru skrzyła.
Wartości podane w tabeli nr 1 odnoszą się zawsze jedynie do
zawiasu ramowego i jak wynika z obecnych doświadczeń praktycznych mogą być o ok. 10%zaniżone, przy czym są one
wiążące dopóki nie będą znane nowsze wyniki badań.
32
2. Wskazówki odnonie praktycznego
zastosowania
Jeżeli zawias dolny i górny jest odpowiednio dobrany i zamocowany, wówczas wymagane parametry są wystarczające
dla każdego przypadku.
a. Okna drewniane
W przypadku okien drewnianych wymagane parametry są z reguły osiągane, jeśli stosowane są wysokiej jakości śruby, o wymiarach podanych przez producenta okuć (patrz szkic:
drewno)
b. Okna PVC
Dla skrzydeł okiennych o ciężarze do 80 kg parametry podane
w tabeli są z reguły osiągane, jeżeli stosowane są wysokiej jakości śruby a mocowanie na profilu odbywa się przynajmniej
przez dwie ścianki.
Grubość pierwszej ścianki powinna przy tym wynosić co najmniej 2,8mm. Dla skrzydeł o ciężarze powyżej 80 kg konieczne
są dodatkowe działania jak mocowanie - poza PCV - dodatkowo także w wzmocnieniu lub tzw. elementach wsuwanych.
Jeśli producent okuć oferuje specjalne elementy okuć, niewymagające dodatkowego mocowania w elemencie wsuwanym
lub wzmocnieniu, wówczas powinien on udokumentować, że
mocowanie na dwóch ściankach PVC jest wystarczające. (patrz szkice- tworzywa sztuczne)
c. Okna aluminiowe
W przypadku okien aluminiowych parametry są osiągane,
jeżeli mocowanie dających się przykręcić elementów okucia
poza ściankami profilu dokonywane jest dodatkowo w zawiasie lub przez nity jednostronnie zamykane (patrz szkice -aluminium)
W przypadku okuć zaciskowych producent okuć powinien w
porozumieniu z wykonawcą systemu profili udokumentować
ich konieczną/wymaganą wytrzymałość.Producent okien odpowiada za fachowy montaż okien.
0
S
GE
SCH
LÄ
Przegląd testu wg. DFB 607/3-1997
BE
H
S
UND
ER
LÖ
S
C
Statyczny test połączenia
górnych części zawiasu
Przebieg badania górnych elementów zawiasów.
Testowano zawiasy górne i ich mocowanie.
Badanie statyczne
Schematyczne przedstawienie
przeprowadzonego badania.
Tabela1
Wartość siły ciągnącej
w zależności od ciężaru skrzydła
RAL-RG 607/3
Wymiar skrzydła B 1300 x H 1200
Otwór w którym
zaczepiono
siłę ciągnącą
wg. tabeli
Badana część
Rama okienna
Podstawa
ciężar skrzydła
w kg
Siła F w N z
5-cio stopniowym
zabezpieczeniem
60
70
80
90
100
110
120
130
140
150
160
170
180
190
200
1650
1900
2200
2450
2700
3000
3250
3500
3900
4200
4400
4700
5000
5300
5500
Formuła obliczeniowa:
(B:H) x (G:2) x 5
Mocowanie zawiasu w zależności
od rodzaju materiału
Drewno
B = szer., H= wys.,G = ciężar w
N
Aluminium
Kątownik łączący
naroża
Nit
PVC
Wzmocnienie
Wypełnienie
2,8 mm
2,8 mm
2,8 mm
Wydawca: Guetegemeinschaft Schloesser und Beschlaege e.V., Offerstr. 12, D-42551 Velbert, 3/97
33
ER
UND
BE
S
H
LÖ
S
C
S
Wykonane w: Gütegemeinschaft Schlösser und Beschläge e.V., Offerstr. 12, D-42551 Velbert, 2/98
GE
SCH
LÄ
Zalecenia dot. wymiarów profili dla PVC
6
B
0
0
6
wym. wolny dla łącznika 3
lub
Detal Y
0
(oś okucia 9mm)
17
(oś okucia 13mm)
21
krawędzie odniesienia
0
0
(9/13)
(oś okucia)
18/20/22 mm
A
0
0
max.
4
Zalecenia dot. wymiarów profili
w punktach :
1. Dopuszczalne tolerancje
2. Luz konieczny w powszechnie stosowanych
okuciach standardowych, utrudniających
300
Detal X
ścianka dla zawiasu
wrębowego130 kg
włamania i ukrytych.
3. Przestrzeń dla taśmy łącznika kątowego
4. Wymiar przylgi
5. Wymiar docisku
6. Min. wymiar dla zawiasu skrzydła
rowek centrujący wkręty
7. Wymiar konieczny dla zachowania
normalnych tolerancji w najminiejszych
oknach rozwierno-uchylnych i rozwiernych.
Detal X
Detal X
34
ER
UND
BE
GE
SCH
LÄ
Zalecenia dot. wymiarów profilu dla okien drewnianych
S
H
LÖ
S
C
S
Powłoka MACO
Przekrój 11mm / 12mm luz
Przekrój 4mm luz
B
Eurofalz
15
8
4
15
16
A
A
DETAL X
DETAL X
Zalecenia dot. wymiarów profili:
Euronut 6/8/4 lub 7/8/4
oś. okucia
szer. falzu
rowek Euronut
/
/
/
/
4
Rowek okuciowy
DETAL X
C
8
Powoka MACO
35
Powłoka MACO
1.10
0
36
MACO powoka certyfikat
Powłoka MACO
37
Powłoka MACO
Powoka MACO
38
Powłoka MACO
1.11
MACO powoka strukturalna
0
Powłoka strukturalna.
Przekrój przez okucia ze stali
MACO oferuje widoczne części okuć z gładką powłoką w
różnych kolorach.
1. Powłoka proszkowa
Powłoka strukturalna tworzy większe zabezpieczenie przy używaniu narzędzi ostro bieżnych a także lepiej sobie radzi ze
żrącymi środkami czyszczącymi. Podczas montowania na
oknach PVC należy bezwzględnie usunąć opiłki powstałe podczas wiercenia we wzmocnieniu. (rdza kontaktowa).
2. Pasywacja (powłoka konwersyjna)
3. Cynk
4. Stal
1
Jakość powłoki okuć MACO odpowiada, obowiązującym normom i dyrektywom. Powłoka strukturalna stosowana była do
tej pory w zabezpieczeniu fasad, dlatego polecana jest wszędzie tam gdzie istnieją niekorzystne wpływy środowiska takie jak
promieniowanie UV i klimat morski.
Powoka MACO
2
3
Przekrój przez okucie ze znalu
1. Powłoka proszkowa
2. Pasywacja (powłoka konwersyjna)
3. Znal
1
2
3
39
Gwarancja MACO - wyjaśnienie
1.12
MACO Powoka
1. Materiay
0
MACO stosuje/przetwarza następujące materiały:
mowanie w wielu przypadkach nazywane jest także
pasywowaniem, są to więc dwie różne nazwy tego samego
procesu.
Stal
Listwy główne, listwy dolne i różne elementy drobne wykonywane są z wysokogatunkowych, walcowanych na zimno stali
profilowych taśmowych.
Cynk rektyfikowany
Pasywowanie lub chromowanie dostępne jest w kolorach: srebrnym, oliwkowozielonym, żółtym i czarnym.
MACO dokonuje pasywowania w kolorach żółtym i srebrnym.
Części z cynku rektyfikowanego są jedynie pasywowane (np.
zaczepy).
Z wysokogatunkowych stopów cynku rektyfikowanego produkowane są odlewy ciśnieniowe elementów zamykania, taśm i
różne elementy drobne.
4. Zalety
Aluminium
Oznacza to, że nie dojdzie do korozji, mimo iż warstwa widoczna jest już warstwą materiału podstawowego.
Klamki okienne i drzwiowe są produkowane z anodowanego
aluminium.
2. Metody
MACO stosuje
powierzchni:
następujące
metody
uszlachetniania
dla części stalowych
- cynkowanie i pasywowanie
- nanoszenie powłoki strukturalnej
dla elementów cynkowych
- pasywowanie
Galwaniczna powłoka cynkowa ma tą zaletę, że rozprasza
drobne uszkodzenia warstwy antykorozyjnej do 1 mm w głąb.
5. Woskowanie
MACO wprowadziło metodę, umożliwiającą dodatkowe zabezpieczenie pasywowanej powłoki warstwą wosku. Efektem dodatkowej obróbki powierzchni są :
- lepsze waciwoci lizgowe
- gładsze, równomierne powierzchnie
Występujący często podczas pasywowania irydujący fiolet,
praktycznie nie występuje.
Okucia MACO oferowane są obecnie w srebrnym kolorze
pasywacji (zmodyfikowane pasywowanie na niebiesko )
1
dla elementów aluminiowych
- anodowanie
2
3
3. Obróbka
Cynkowanie
Wszystkie okucia rozwierno-uchylne powlekane są warstwą
elektrolitycznie nakładanej powłoki z cynku rektyfikowanego o
grubości 6 do 151/1000mm.
Pasywowanie / chromowanie
Powłoka ta nakładana jest w celu dodatkowego zabezpieczenia przed korozją i uzyskania dekoracyjnego wyglądu. Chro-
1.
2.
3.
4.
Powłoka woskowa
Pasywacja
Cynk (0,006 - 0,015mm)
Stal
Gwarancja MACO - wyjanienie
40
Gwarancja MACO - wyjaśnienie
1.13
Gwarancja MACO - wyjanienie
Oświadczenie gwarancyjne MACO
4
Maco gwarantuje....
...jakość, przez swoje członkowstwo we Wspólnocie Jakości
RAL Zamki i Okucia, certyfikację zgodną z ISO 9001:2000 oraz
przez przeprowadzane testy w niezależnych instytucjach.
... ulepszoną jakość powierzchni, które wykracza daleko poza
cechy wymagane przez Wspólnotę Jakości RAL i obowiązujące Normy.
... że przy fachowym montażu i zastosowaniu naszych okuć rozwierno-uchylnych w okresie gwarancyjnym, nie dojdzie do
złamania części nośnych (ważnych ze względu na bezpieczeństwo) i zamontowanych w skrzydle części mechanizmu
ruchowego i ryglującego, jeśli w możliwy do udowodnienia
sposób, spełnione są wszystkie założenia odnośnie tej gwarancji (patrz poniżej).
...w okresie trwania gwarancji, bezpłatną wymianę uszkodzonej części do 10 lat od daty produkcji, jeśli ta sama część nie
będzie już dostępna, część o tej samej funkcji. Data produkcji
jest umieszczona w widoczny sposób na wszystkich ważnych
ze względu na bezpieczeństwo częściach a także na większości innych części. Jeśli nie da się ustalić daty produkcji, obowiązuje data montażu. Dalsza rekompensata kosztów jest
wykluczona.
...Dodatkowo oferujemy
...instrukcje pielęgnacji i informacje dla użytkowników w formie
zawieszek na klamki okienne lub naklejek względnie wszystkie
pozostałe materiały informacyjne, które są konieczne do
spełnienia obowiązku informacyjnego zgodnie z Ustawą o od-
powiedzialności za produkt.... pomoc przy sporządzaniu instrukcji konserwacji względnie kart gwarancyjnych.
...bezpłatne szkolenia personelu, który będzie przeprowadzał
konserwację.
Założenia gwarancyjne:
a) Zastosowanie względnie montaż naszych okuć zgodnie z
RAL i przestrzeganie wszystkich naszych wskazówek montażu, jak i uwzględnienie wszystkich ograniczeń dotyczących
wielkości i ciężaru.
b) Spełnienie wszystkich obowiązków instruowania wobec
użytkownika okien.
c) Należy zwrócić uwagę użytkownika okna także na to, że w
przypadku widocznych uszkodzeń w wyniku burzy i tym podobnych, należy niezwłocznie poinformować producenta okien.
d) Udowodniona konserwacja
a. Części istotne pod względem bezpieczeństwa należy sprawdzać raz w roku pod względem stabilności i zużycia.
b. Smarowanie wszystkich części zamykających.
c. Co 5 lat konserwacja wykonana przez producenta okien lub
osobę wyznaczoną przez producenta okien.
Wszelkie prace konserwacyjne należy przeprowadzić zgodnie
z instrukcją obsługi i konserwacji MACO oraz odnotować je w
karcie konserwacyjnej lub gwarancyjnej, by w każdej chwili
można było udowodnić wykonanie konserwacji.
41
Ogólne warunki sprzedaży
1.14
OGÓLNE WARUNKI SPRZEDAŻY I
ZAPŁATY
4
ustala się poniższe Ogólne Warunki Sprzedaży i Zapłaty (dalej
OWS)
1. §1 Przedmiot OWS
Przedmiotem OWS jest ustalenie zasad sprzedaży i zapłaty towarów handlowych firmy Mayer & Co. Beschläge GmbH, zwanych
dalej Produktem.
2. §2 Postanowienia ogólne
1.Pomiędzy Sprzedającym a Kupującym obowiązują wyłącznie niniejsze Ogólne Warunki Sprzedaży i Zapłaty, chyba, że Strony
Umowy postanowią inaczej.
2.Jakiekolwiek zmiany bądź modyfikacje OWS pomiędzy Stronami Umowy powinny być dokonane w formie pisemnej pod rygorem
nieważności. Te pisemne zmiany lub uzupełnienia muszą być uznane i podpisane przez obydwie Strony.
3.Niniejsze OWS stanowią część Umowy łączącej Strony i wiążą
Kupującego w zakresie w nich uregulowanym.
3. §3 Warunki płatności
1.Zapłata ceny następuje na podstawie faktury wystawionej przez
Sprzedającego.
2.Płatność powinna być dokonana na konto określone na fakturze.
3.Za dzień dokonania płatności uważa się dzień uznania rachunku
Sprzedającego.
4.W przypadku dokonania przez Kupującego płatności w terminie
10 dni od dnia wystawienia faktury, Kupujący uprawniony jest do
pomniejszenia płatności o odpowiednie skonto w wysokości 2%
od kwoty netto.
5.W przeciwnym wypadku skonto nie przysługuje, a płatność w
pełnej wysokości ma być dokonana najpóźniej w terminie 30 dni
od daty wystawienia faktury.
6.Skonto nie przysługuje, gdy Kupujący w stosunku do Sprzedającego opóźnia się z wypełnieniem zobowiązań wynikających z
uprzednio wystawionych faktur.
7.Od dnia wymagalności świadczeń pieniężnych naliczane będą
odsetki w ustawowej wysokości.
8.Kupujący w przypadku opóźnienia z płatnością zobowiązany
będzie pokryć wszelkie koszty związane z jej dochodzeniem
(koszty upomnienia, inkasa, koszty sądowe i koszty profesjonalnej
obsługi prawnej).
9.Strony wykluczają możliwość zapłaty ceny za pomocą weksla
lub czeku.
10.Wszystkie roszczenia Sprzedającego stają się natychmiast wymagalne, jeżeli nie zostały dotrzymane warunki płatności lub już
po zawarciu Umowy wyszły na jaw okoliczności, które według
Sprzedającego pogarszają znacznie stan majątkowy Kupującego.
4. §4 Tryb zawarcia Umowy Sprzedaży i informacje
1.Jakiekolwiek ogłoszenia, reklamy i cenniki przekazywane Kupującemu, oprócz cenników określonych w Ramowej Umowie
Sprzedaży, nie stanowią oferty w rozumieniu Kodeksu cywilnego,
a są jedynie informacją o Produkcie.
2.W celu zawarcia Umowy Sprzedaży Kupujący otrzymuje niniejsze Ogólne Warunki Sprzedaży wraz z wzorem Zamówienia, które
po wypełnieniu dostarcza Sprzedającemu. Zamówienie może być
42
także dokonane w innej formie, bez użycia dostarczonego Kupującemu wzoru.
3.Kupujący jest związany dokonanym przez siebie Zamówieniem.
4.Umowa pomiędzy Stronami zostaje zawarta po wyraźnej pisemnej akceptacji Zamówienia przez Sprzedającego.
5.Potwierdzenie Zamówienia zawiera następujące pozycje:
firmę, adres siedziby, numer NIP Sprzedającego oraz Kupującego
numer zamówienia
oznaczenie produktu i numer katalogowy
ilość i jednostka miary
data planowanej realizacji zamówienia
ewentualnie inne warunki Umowy
6.Faktura zostanie wysłana Kupującemu za pośrednictwem poczty lub firmy kurierskiej w jednym oryginalnym egzemplarzu.
7.Wszelkie ustalenia dotyczące warunków Umowy poczynione
ustnie, drogą telefoniczną, mailem, bądź w inny sposób wymagają
dla swej ważności pisemnego potwierdzenia przez Sprzedającego.
5. §5 Udoskonalenia Produktu
1.Sprzedający zastrzega sobie prawo do ciągłej modyfikacji Produktu bez odrębnego informowania o tym Kupującego. W każdym
przypadku zmiany będą miały na celu podniesienie wartości Produktów i nie będą zmieniać podstawowych cech Produktu.
2.W przypadku gdyby bezwzględnie obowiązujące przepisy prawa nałożyły na Sprzedającego obowiązek wprowadzenia takich
zmian w Produkcie, które zmieniają istotne jego cechy, wówczas
Sprzedający jest zobowiązany do pisemnego zawiadomienia o tej
okoliczności Kupującego, który może w terminie 7 dni od otrzymania zawiadomienia odstąpić od Umowy pisemnie informując o tym
Sprzedającego. W przypadku bezskutecznego upływu terminu
wskazanego powyżej, Umowa zostaje zawarta, a jej przedmiotem
będzie zmodyfikowany Produkt.
6. §6 Terminy dostaw
1.Wysyłka Produktu odbywać się będzie w terminie wskazanym w
Potwierdzeniu Zamówienia.
2.Termin określony w ust.1 oznacza wysłanie w przewidzianym
terminie Produktu z magazynu Sprzedającego.
3.W przypadku szczególnych okoliczności dotyczących zakładu
Sprzedającego, w szczególności w przypadku zaistnienia siły
wyższej – strajków, wypadków klęski żywiołowej, oraz innych
zakłóceń w pracy zakładu, termin dostawy zostaje przesunięty w
taki sposób, iż dostawa odbędzie się bezzwłocznie po ustaniu
zakłóceń.
4.Sprzedający nie ponosi odpowiedzialności za jakiekolwiek szkody i straty powstałe u Kupującego z powodu okoliczności wskazanych w ust.3.
7. §7 Wielkość zamówienia
1.Najmniejszą wysyłaną ilością, jeśli ustalenia Stron nie są odmienne, jest jedno opakowanie – określone cennikach (VE).
2.W przypadku zamówień na mniej niż jedno opakowanie Sprzedający ma prawo, bez dodatkowego powiadamiania Kupującego
zaokrąglać je do jednego opakowania.
3.Wyjątkiem od reguły określonej powyżej są artykuły, które rozprowadzane są również w ilościach mniejszych niż jedno opakowanie (VE). Te artykuły są wyraźnie oznaczone w katalogu.
4.W przypadku określonym w ust.3 Sprzedający ma prawo naliczenia dopłaty do ceny za małą ilość.
8. §8 Opakowanie
1.Przy dostawie Produktu na paletach stosowane będą przez
Sprzedającego tzw. metalowe kątowniki wspornikowe dla palet w
celu stabilizacji opakowania z paletą.
2.Jeśli Strony nie postanowią inaczej, koszt kątowników będzie ujmowany przez Sprzedającego w fakturze.
3.Po zwrocie kątowników do Sprzedającego, ich koszt będzie również zwracany Kupującemu w formie możliwości potrącenia go z
kwoty kolejnej faktury.
9. §9 Zwroty
1.Strony ustalają, iż do uwzględnienia zwrotów wszelkiego rodzaju
konieczne jest spełnienie następujących warunków:
Kupujący powiadamia Sprzedającego celem umożliwienia mu
sprawdzenia u Kupującego kwestionowanego Produktu i
sporządzenia raportu o zwrocie,
Produkt zaakceptowany do zwrotu przez Sprzedającego powinien być przesłany na koszt Kupującego do siedziby Sprzedającego
lub miejsca, z którego został pierwotnie przesłany.
2.W przypadku zwrotu Sprzedający uprawniony jest do dokonania
potrącenia ceny, wg następujących zasad:
potrącenie 10 % - w przypadku, gdy Produkt i opakowanie znajdują się w nienagannym i nadającym się do sprzedaży stanie,
potrącenie 20 % - w przypadku, gdy Produkt znajduje się w nienagannym i nadającym się do sprzedaży stanie, jednakże musi być
ponownie opakowany,
potrącenie 30 % - w przypadku, gdy Produkt znajduje się w nienagannym i nadającym się do sprzedaży stanie, jednakże musi być
ponownie opakowany, oczyszczony i skontrolowany.
3.Zwrot kwoty zapłaconej przez Kupującego za zwrócony Produkt
może nastąpić jedynie poprzez potrącenie tej należności z
przyszłymi zobowiązaniami Kupującego wobec Sprzedającego.
Kupujący nie ma prawa wystawiania faktury na Sprzedającego obciążającej go kosztami zwrotu.
4.Zwrotowi nie podlegają Produkty wykonane na specjalne zlecenie Kupującego ani Produkty, których nie można oszacować.
10. §10 Zastrzeżenie prawa własności
1.Sprzedający w trybie art.589 Kodeksu cywilnego sprzedaje Produkt w taki sposób, iż przeniesienie własności Produktu nastąpi po
uiszczeniu całości ceny sprzedaży.
2.Uprawnienie to obejmuje także ewentualne przetworzenie, zabudowanie lub dalsze przeniesienie posiadania Produktu. W przypadku połączenia przez Kupującego Produktów z rzeczami nie
należącymi do Sprzedającego, Sprzedający staje się właścicielem
bądź współwłaścicielem całości stosownie do art.193 Kodeksu
cywilnego
3.W przypadku przekazania przez Kupującego Produktu osobom
trzecim, Sprzedający ma prawo w miejsce zasad określonych w
ust.2 żądania ekwiwalentu pieniężnego za Produkt.
11. §11 Cesja wierzytelności
1.Kupujący wyraża zgodę na przeniesienie wszelkich wierzytelności Sprzedającego wynikających z OWS i Ramowej Umowy
Sprzedaży na osoby trzecie. Przeniesienie to może obejmować
całość lub część przysługujących Sprzedającego wierzytelności.
2.Sprzedający jest zobowiązany do niezwłocznego poinformowania Kupującego o zawartej cesji.
12. §12 Pogorszenie się stanu majątkowego
1.W przypadku powzięcia przez Sprzedającego wiadomości o
istotnym pogorszeniu się stanu majątkowego Kupującego, Sprzedający ma prawo żądania zapłaty z góry za dostarczany Produkt
albo żądania innego zabezpieczenia płatności.
2.W przypadku niezaakceptowania przez Kupującego warunków
określonych w ust.1 Sprzedający ma prawo odstąpienia od Umowy bez wypowiedzenia.
13. §13 Rozwiązywanie kwestii spornych
1.Strony postanawiają, że w razie sporów wynikłych z OWS będą
współdziałać w celu ich ugodowego rozstrzygnięcia.
2.W razie niemożności osiągnięcia ugody spory będzie rozpoznawać sąd właściwy dla Sprzedającego.
Poszczególne tytuły paragrafów zastosowano w OWS jedynie dla
przejrzystości i nie mają one wpływu na interpretację OWS.
43
44
2
Okucia do okien
___________________________________________________________________________________
2.1
Zakresy stosowania ________________________________________________________ 44
2.2
Okucia do okien rozwierno - uchylnych________________________________________ 48
2.3
Okucia do okien rozwierno - uchylnych dwuskrzydowych________________________ 50
2.4
Okucia do okien rozwiernych ________________________________________________ 52
2.5
Okucia do okien uchylnych __________________________________________________ 54
2.6
Okucia do okien rozwierno - uchylnych ukowych _______________________________ 56
2.7
Okucia do okien rozwierno - uchylnych trapezowych ____________________________ 58
2.8
Okucia do okien wieloskrzydowych __________________________________________ 60
2.9
Okucia do okien z zawiasami cakowicie schowanymi INVISIBLE. _________________ 62
2.10
Okucia do okien z zawiasami czciowo schowanymi. ___________________________ 64
2.11
Okucia do okien ukowych z zawiasami czciowo schowanymi. __________________ 66
2.12
Zabezpieczenie klasy WK2 __________________________________________________ 68
2.13
Okucia do okien rozwierno - uchylnych jednoskrzydowych EH (WK2) _____________ 72
2.14
Okucia do okien rozwierno - uchylnych dwuskrzydowych EH (Wk2) _______________ 74
2.15
Okucia do okien rozwiero - uchylnych ukowych jednoskrzydowych EH (WK2) ______ 76
2.16
Okucia do okien rozwierno - uchylnych ukowych dwuskrzydowych EH (WK2) ______ 78
2.17
Okucia do okien rozwierno - uchylnych trapezowych jednoskrzydowych EH (WK2) __ 80
2.18
Okucia do okien rozwierno - uchylnych trapezowych dwuskrzydowych EH (WK2) ___ 82
Zestawienie
pomoc w doborze
oku,
45
Zestawienie okuć,
pomoc w doborze
2
Okucia do okien
Zestawienie oku,
2.1
Zakresy stosowania
Zestawienie oku,
2.1.1
Wymiary
1. Maksymalny ciężar skrzydła
4
3.Dobór okuć
Maksymalne ciężary skrzydeł dla poszczególnych wersji okuć
nie mogą zostać przekroczone. Element konstrukcji o najniższej dopuszczalnej sile nośnej określa maksymalną wagę
skrzydła. Dodatkowo muszą zostać spełnione warunki dotyczące zakresów stosowania.
Instrukcje producenta , które odnoszą się do montażu okuć
np.; używanie nożyc dodatkowych, konfiguracja okuć do okien i drzwi balkonowych utrudniających włamanie są wiążące.
2. Dopuszczalne wymiary
Przedstawione poniżej diagramy ukazują zależności pomiędzy
szerokością skrzydła we wrębie i wysokością we wrębie w relacji z różnymi ciężarami szyb, względnie ich ciężarami. Wynikających z tego maksymalnych wymiarów wrębu okuciowego,
zależności między wysokością i szerokością oraz maksymalnego ciężaru w żadnym wypadku nie można przekraczać.
Wymiary we wrbach okuciowych:
FFB 1650
jednak nie więcej niż 2,4 m² pow. całkowitej lub 130 kg ciężaru skrzydła
FFH 2600
przy zachowaniu zależności FFH : FFB maks.1:1,5.
Maksymalne
FFB 280
z narożnikiem F, nożycą Gr. 00 i zasuwnicą Gr. 00.
z narożnikiem F (długie ramię montowane poziomo),
FFH 295
nożycą Gr. 00 i zasuwnicą Gr. 00.
Wyznaczanie ciaru skrzyda
Grubość w mm
24 22 20 18 16 14 12 10 8
Ciężar kg/m²
60 55 50 45 40 35 30 25 20
1 mm = 2,5kg/m²
Zestawienie
pomoc w doborze
oku,
46
6
FFB 350
= Grubość 12 mm
6
Minimalne
FFH 320
Zestawienie okuć,
pomoc w doborze
2.1.2
Diagramy obcie
4
2600
2500
< 20 kg/m²
< 2,4 m²
2300
2100
doors
1900
< 30 kg/m²
2100
< 40 kg/m²
< 50 kg/m²
2300
1700
1900
1500
1700
1300
1500
1300
1100
1100
900
900
700
700
500
:
500
< 1,5
:
300
< 1,5
300
100
100
500
700
900
1100
1300 1500 1650
100
doors
700
900 1100 1300 1500 1650
Ciar skrzyda maks. 120 kg
< 70 kg/m²
< 40 kg/m²
< 2,4 m²
< 50 kg/m²
< 70 kg/m²
500
doors
< 60 kg/m²
300
2600
2500
2300
2300
2100
2100
doors
2600
2500
1900
1900
1700
1700
1500
1500
1300
1300
1100
1100
900
900
700
700
500
:
< 1,5
300
< 60 kg/m²
300
< 50 kg/m²
< 2,4 m²
100
doors
doors
< 30 kg/m²
< 2,4 m²
2450
< 40 kg/m²
< 50 kg/m²
500
:
< 1,5
300
100
100
100
300
500
700
900 1100 1300 1500 1650
doors
100
300
500
700
900 1100 1300 1500 1650
doors
47
Zestawienie okuć,
pomoc w doborze
2300
2300
2100
2100
1900
< 40 kg/m²
< 2,4 m²
< 60 kg/m²
2600
2500
1900
1700
1700
1500
1500
1300
1300
1100
1100
900
900
700
700
500
500
:
300
< 1,5
300
:
100
< 1,5
100
500
700
900 1100 1300 1500 1650
100
doors
2300
< 40 kg/m²
2450
500
700
900
1100
1300
ciar skrzyda maks. 80 kg
< 30 kg/m²
< 2,4 m²
< 50 kg/m²
300
700
900
< 30 kg/m²
< 2,4 m²
300
< 40 kg/m²
100
< 50 kg/m²
doors
2600
2500
< 50 kg/m²
< 45 kg/m²
< 70 kg/m²
< 60 kg/m²
< 50 kg/m²
< 2,4 m²
2450
2300
2100
1900
doors
doors
2100
1700
1900
1700
1500
1500
1300
1300
1100
1100
900
900
700
700
500
500
300
300
100
100
100
300
500
700
900
1100 1300 1500 1650
doors
48
100
300
500
1100 1300 1500 1650
doors
Zestawienie okuć,
pomoc w doborze
< 40 kg/m²
< 50 kg/m²
2450
< 30 kg/m²
< 2,4 m²
< 30 kg/m²
< 2,4 m²
< 40 kg/m²
< 50 kg/m²
2450
2300
2300
2100
doors
1700
1900
1700
1500
1500
1300
1300
1100
1100
900
900
700
700
500
500
300
300
100
100
300
500
700
900
1100 1300 1500 1650
100
doors
300
2300
2100
doors
doors
< 50 kg/m²
< 25 kg/m²
2450
2100
900
1100 1300 1500 1650
Ciar skrzyda dla okien ukowych
maks.80 kg
< 2,4 m²
< 45 kg/m²
< 35 kg/m²
2300
700
doors
Ciar skrzyda dla okien ukowych
maks.80 kg
2450
500
1900
1900
1700
1700
1500
1500
1300
< 30 kg/m²
< 2,4 m²
100
< 40 kg/m²
doors
2100
1900
1300
1100
1100
900
900
700
700
500
500
300
300
100
100
300
500
700
900
1100 1300
doors
1500 1650
100
100
300
500
700
900
1100
1300
1500 1650
doors
49
Zestawienie okuć,
pomoc w doborze
2.2
Okucia do okien rozwierno - uchylnych
4
3
4
4
50
Zestawienie okuć,
pomoc w doborze
Dobór oku do okien rozwierno-uchylnych
3
Strona
3.1
Zasuwnica RU
➞ 86
4
Narożniki
➞110
5
Zamknięcia środkowe
➞116
5.2
Zamknięcia uchylne
➞119
6.1
Nożyce TR
➞122
6.2.1
Nożyce TO
➞125
7
Zawiasy górne
➞134
8
Zawiasy dolne
➞144
51
Zestawienie okuć,
pomoc w doborze
2.3
Okucia do okien rozwierno - uchylnych dwuskrzydowych
4
3
4
4
52
Zestawienie okuć,
pomoc w doborze
Dobór oku do okien rozwierno-uchylnych dwuskrzydowych
3
Strona
3.1
Zasuwnica RU
➞ 86
3.7.4
Przekładnia napędu klamki
➞106
4
Narożniki
➞110
5
➞116
5.2
Zamknięcia uchylne
➞119
7
Zawiasy górne
➞134
8
Zawiasy dolne
➞144
9.1
Uchwyt zawiasu górnego
➞162
9.8
Dociski środkowe
➞166
10.1.1 Zasuwnica ruchomego słupka Euronut
➞172
10.1.1.3Zamknięcia końcowe Euronut
➞172
10.1.2 Zasuwnica ruchomego słupka do rowka 16mm
➞173
10.2
➞177
Rygle
11.4.4 Zaczep rygla 12 luz płaski 18 mm FT
➞187
53
Zestawienie okuć,
pomoc w doborze
2.4
Okucia do okien rozwiernych
4
3
4
4
54
Zestawienie okuć,
pomoc w doborze
Dobór oku do okien rozwiernych
3
Strona
3.2
Zasuwnica R
➞ 96
3.4
Zamknięcia końcowe
➞104
5
➞116
7
Zawiasy górne
➞134
8
Zawiasy dolne
➞144
9.1
➞162
9.8
Dociski środkowe
➞166
55
Zestawienie okuć,
pomoc w doborze
2.5
Okucia do okien uchylnych
4
3
Uwaga:
W oknach PVC od FFB 1000 montować trzeci zawias!
W oknach drewnianych od FFB 1200 montować trzeci zawias!
Bezwarunkowo stosować nożycę bezpieczeństwa FPS!
4
4
56
Zestawienie okuć,
pomoc w doborze
Dobór oku do okien uchylnych
3
Strona
3.3
Zasuwnica R bez przen. napędu
➞100
3.3.3
Zasuwnice uchylne bez przen. napędu z nożycą
➞102
3.6
Przedłużka
➞105
4
Narożniki
➞110
6.5
Nożyce uchylne
➞131
7
Zawiasy górne
➞134
9.2
Zawias uchylny/rozwierny TR dla łukowych
➞163
57
Zestawienie okuć,
pomoc w doborze
2.6
Okucia do okien rozwierno - uchylnych ukowych
4
3
*
* Uwaga: nie stosować z narożnikiem B
Uwaga: od FFB 1070 mm stosować nożycę dodatkową
Diagram zakresów do okien łukowych
o ciężarze skrzydła maks. 80 kg (patrz rozdział 2.1)
4
4
58
Zestawienie okuć,
pomoc w doborze
Dobór okuc do okien ukowych
3
Strona
3
Zasuwnice
➞ 86
3.4
➞104
4.3
Narożnik do okien łukowych i trapezowych
➞112
5.2.2
Zamknięcia uchylne do okien łukowych i trapezowych
➞119
6.1.7
Nożyca TR do okien łukowych i.S.
➞123
6.8.1
Nożyce dodatkowe
➞132
7
Zawiasy górne
➞134
8
Zawiasy dolne
➞144
11.4.6 Zaczep do łukowych i trapezowych 4 luz
➞187
12.8
Ograniczniki rozwarcia
➞199
14.1
Komplet podstawowy do okien łukowych i trapezowych
➞214
59
Zestawienie okuć,
pomoc w doborze
2.7
Okucia do okien rozwierno - uchylnych trapezowych
4
3
90°
50°
180°
0°
-15°
-90°
Uwaga:
Diagram zakresów do okien trapezowych
o ciężarze skrzydła maks. 80 kg (patrz rozdział 2.1)
4
4
60
Zestawienie okuć,
pomoc w doborze
Dobór oku do okien trapezowych
3
Strona
3
Zasuwnice
➞ 86
4.2
Narożnik do okien trapezowych
➞112
5
➞116
5.2
Zamknięcia uchylne
➞119
6.1.5
Nożyca TR do okien trapezowych
➞123
6.2.7
Nożyce TO do okien trapezowych
➞126
7
Zawiasy górne
➞134
8
Zawiasy dolne
➞144
11
Zaczepy
➞180
12.8
➞199
61
Zestawienie okuć,
pomoc w doborze
2.8
Okucia do okien wieloskrzydowych
4
3
Fenstergrif
f
4
4
62
Dobór oku do okien wieloskrzydowych
3
Strona
3.3.1.4 Zasuwnica R bez przen. napędu DM 15 przeciwbieżna
➞101
3.4
➞104
3.4.3
Zamknięcia końcowe z ryglem 90°
➞104
7
Zawiasy górne
➞134
9.5
Zawias do 3-skrz.
➞164
Zawias pośredni Paumell
➞165
9.7
10.1.4 Zasuwnica ruchomego słupka 180°
➞176
➞187
11.8
➞194
Zaczepy do okien 3-skrz.
63
Zestawienie okuć,
pomoc w doborze
2.9
Okucia do okien z zawiasami cakowicie schowanymi INVISIBLE.
4
3
Uwaga:
Zestawienie okuć do okien rozwiernych, 2- skrzydłowych, 3-skrzydłowych oraz uchylnych patrz instrukcja montażu!
Zakresy zastosowania do okien o maksymalnej wadze skrzydła do 80 kg (patrz rozdział 2.1)
4
4
64
Dobór oku INVISIBLE do okien jednoskrzydowych
3
Strona
3
Zasuwnice
➞ 86
4
Narożniki
➞110
5
➞116
5.1.5
Zamknięcia środkowe i.S. EH
➞118
5.2
Zamknięcia uchylne
➞119
6.3.1
Nożyce INVISIBLE
➞128
6.3.2
Nożyce INVISIBLE z zawiasem
➞128
8.9.1
Część skrzydłowa zawiasu dolnego ramy VV
➞159
8.9.2
Część ramowa zawiasu dolnego ramy VV
➞159
11.4
Zaczepy 12 luz płaskie 18 mm FT
➞186
65
Zestawienie okuć,
pomoc w doborze
2.10
Okucia do okien z zawiasami czciowo schowanymi.
4
3
Uwaga:
Wykres zastosowania dla okien
4
4
66
Zestawienie okuć,
pomoc w doborze
Dobór oku do okien jednoskrzydowych TV
3
Strona
3
Zasuwnice
➞ 86
4
Narożniki
➞110
5.1
➞116
5.2
Zamknięcia uchylne
➞119
6.4.1
Nożyce TV
➞130
6.4.2
Ramię nożycy TV
➞130
8.8
Zawias dolny ramy TV
➞158
8.8.2
Zawias dolny skrzydła TV
➞158
12.8
➞199
67
Zestawienie okuć,
pomoc w doborze
2.11
Okucia do okien ukowych z zawiasami czciowo schowanymi.
4
3
Uwaga:
Diagram zakresów dla okien o ciężarze skrzydła maks. 60 kg
(patrz rozdział 2.1)
4
4
68
Zestawienie okuć,
pomoc w doborze
Dobór oku do okien ukowych jednoskrzydowych TV
3
Strona
3.1
Zasuwnica RU
➞ 86
3.4
➞104
5.2.2
➞119
6.4.3
Zawias górny ramy TV
➞130
6.4.4
Nożyce do okien łukowych TV
➞130
6.8.1
Nożyce dodatkowe
➞132
8.8.1
Zawias dolny ramy TV do drewna
➞158
8.8.3
Zawias dolny skrzydła okna łukowe TV
➞158
Zestawienie
pomoc w doborze
oku,
69
Zestawienie okuć,
pomoc w doborze
2.12
Zabezpieczenie klasy WK2
Zestawienie
pomoc w doborze
oku,
2.12.1 Klasy zabezpiecze okien prostoktnych
Okna jednoskrzydłowe
Zabezpieczenia podstawowe
A
A
B
B
D
D
C
C
Zabezp. potwierdzone
Zabezp. wg Norm
AhS
AhS
EN-V
EN-V
Okna dwuskrzydłowe
A
A
B
B
AhS
AhS
h
70
D
D
C
C
AhS-E
AhS-E
S
Zabezp. wg Norm
EN-V
EN-V
N-
Zestawienie okuć,
pomoc w doborze
Zestawienie
pomoc w doborze
oku,
2.12.2 Klasy zabezpiecze okien ukowych
A
A
B
B
C
C
D
D
Zabezpieczenie potwierdzone
AhS
AhS
Okna dwuskrzydłowe
A
A
B
B
C
C
D
D
Zabezpieczenia potwierdzone
AhS
AhS
h
AhS-E
AhS-E
S
71
Zestawienie okuć,
pomoc w doborze
Zestawienie
pomoc w doborze
oku,
2.12.3 Klasy zabezpiecze okien trapezowych
A
A
B
B
C
C
D
D
AhS
AhS
Okna dwuskrzydłowe
A
A
B
B
C
C
AhS
Ah
AhS
72
AhS-E
AhS-E
S
D
D
Zestawienie okuć,
pomoc w doborze
73
Zestawienie okuć,
pomoc w doborze
2.13
Okucia do okien rozwierno - uchylnych jednoskrzydowych EH (WK2)
4
3
4
4
74
Zestawienie okuć,
pomoc w doborze
Dobór oku do okien rozwierno-uchylnych WK2
3
Strona
3.1.1.5 Zasuwnica RU DM 15 fix i.S.
➞ 87
3.7.6
Podkładka antyrozwierceniowa
➞107
4.1.3
Narożnik i.S.
➞111
5.1.5
➞118
5.2.1
Zamknięcia uchylne i.S.
➞119
6.1.2
Nożyca TR i.S.
➞122
7
Zawiasy górne
➞134
8
Zawiasy dolne
➞144
11.4.3 Zaczepy 12 luz płaski i.S. 18 mm FT
➞186
75
Zestawienie okuć,
pomoc w doborze
2.14
Okucia do okien rozwierno - uchylnych dwuskrzydowych EH (Wk2)
3
4
4
4
76
Zestawienie okuć,
pomoc w doborze
Dobór oku do okien rozwierno-uchylnych dwuskrzydowych WK2
3
Strona
➞ 87
3.7.6
➞107
4.1.3
Narożnik i.S.
➞111
5.1.5
➞118
5.2.1
➞119
6.1.2
Nożyca TR i.S.
➞122
7
Zawiasy górne
➞134
8
Zawiasy dolne
➞144
10.1.2.4Zasuwnica ruchomego słupka z zaczepami i.S.
➞174
10.1.2.7Zamknięcia końcowe do rowka okuciowego
➞175
➞186
➞187
77
Zestawienie okuć,
pomoc w doborze
2.15
Okucia do okien rozwiero - uchylnych ukowych jednoskrzydowych EH (WK2)
4
3
4
4
78
Zestawienie okuć,
pomoc w doborze
Dobór oku do okien ukowych WK2
3
Strona
➞ 87
3.4
➞104
3.7.6
➞107
5.2
Zamknięcia uchylne
➞119
6.1.7
➞123
7
Zawiasy górne
➞134
8
Zawiasy dolne
➞144
8.2
Wrębowy zawias dolny skrzydła PVC
➞145
➞186
79
Zestawienie okuć,
pomoc w doborze
2.16
Okucia do okien rozwierno - uchylnych ukowych dwuskrzydowych EH (WK2)
4
3
4
4
80
Zestawienie okuć,
pomoc w doborze
Strona
3
➞ 87
3.4
➞104
3.6
Przedłużka
➞105
3.7.6
➞107
4.4
Narożnik do okien łukowych
➞113
5.2
Zamknięcia uchylne
➞119
6.1.7
➞123
7
Zawiasy górne
➞134
8
Zawiasy dolne
➞144
8.2
➞145
➞174
➞175
➞186
81
Zestawienie okuć,
pomoc w doborze
2.17
Okucia do okien rozwierno - uchylnych trapezowych jednoskrzydowych EH (WK2)
4
3
4
4
82
Zestawienie okuć,
pomoc w doborze
Dobór oku do okien trapezowych WK2
3
Strona
➞ 87
3.6
Przedłużka
➞105
3.7.6
➞107
4.2
➞112
5.2.1
➞119
6.1.7
➞123
7
Zawiasy górne
➞134
8
Zawiasy dolne
➞144
8.2
➞145
➞186
83
Zestawienie okuć,
pomoc w doborze
2.18
Okucia do okien rozwierno - uchylnych trapezowych dwuskrzydowych EH (WK2)
3
4
4
4
84
Zestawienie okuć,
pomoc w doborze
Dobór oku do okien trapezowych dwuskrzydowych WK2
3
Strona
➞ 87
3.6
Przedłużka
➞105
3.7.6
➞107
4.2
➞112
5.1.5
➞118
5.2.2
➞119
6.1.7
➞123
7
Zawiasy górne
➞134
8
Zawiasy dolne
➞144
8.2
➞145
➞174
➞175
➞186
85
Zestawienie okuć,
pomoc w doborze
86
3
Zasuwnice
___________________________________________________________________________________
3.1
3.1.1
3.1.2
3.1.3
3.1.4
Zasuwnica RU _____________________________________________________________
Zasuwnica RU DM 15
Zasuwnica RU DM 6,5
Zasuwnica RU inne DM i.S.
Zasuwnica RU zamykana, inne DM i.S.
86
86
89
91
93
3.2
3.2.1
3.2.2
3.2.3
Zasuwnica R ______________________________________________________________
Zasuwnica R DM 15
Zasuwnica R DM 6,5
Zasuwnica R inne DM
96
96
98
98
3.3
3.3.1
3.3.2
3.3.3
Zasuwnica R bez przen. napdu_____________________________________________
Zasuwnica R bez przen. napędu DM 15
Zasuwnica R bez przen. napędu DM 6,5
Zasuwnice uchylne bez przen. napędu z nożycą
100
100
101
102
3.4
3.4.1
3.4.2
3.4.3
3.4.4
3.4.5
Zamknicia kocowe ______________________________________________________
Zamknięcia końcowe 90°
Zamknięcia końcowe 180°
Zamknięcia końcowe do okien łukowych
104
104
104
104
104
104
3.5
Zamknicia dolne do zasuwnic rodkowych___________________________________ 105
3.6
3.6.1
Przeduka ______________________________________________________________ 105
Przedłużka
105
3.7
3.7.1
3.7.2
3.7.3
3.7.4
3.7.5
3.7.6
3.7.7
Dodatki do zasuwnic ______________________________________________________
Zatrzask balkonowy
Klamra mocująca do zas. bez przen. napędu
Najazd
Przekładnia napędu klamki
Akcesoria do przekładni napędu klamki
Tulejka pod rygiel
106
106
106
106
106
106
107
107
87
Zasuwnice
3
Zasuwnice
Zasuwnice
3.1
Zasuwnica RU
3.1.1
Zasuwnica RU DM 15
52404
52408
52409
3.1.1.1 Zasuwnica RU DM 15 fix
z odst. 170
srebrny
z zatrzaskiem
1
Można łączyć tylko z zamknięciem
2 Tylko do okien 1-skrz.
3
srebrny
Gr. 00 1
Gr. 0
Gr. 1B 2
Gr. 1
Gr. 2
Gr. 3
Gr. 4
Gr. 5
Gr. 6A
Gr. 6 3
Gr. 7
Gr. 6A
Gr. 6 3
Gr. 7
15
15
15
15
15
15
15
15
15
15
15
15
15
15
0
0
0
0
1
1
1
1
2
2
2
2
2
2
120
170
300
300
400
500
600
700
1050
1050
1050
1050
1050
1050
370 - 620
431 - 680
601 - 800
601 - 800
801 - 1000
1001 - 1250
1251 - 1500
1501 - 1750
1651 - 1850
1851 - 2100
2101 - 2350
1651 - 1850
1851 - 2100
2101 - 2350
0
1
1
1
1
1
220
300
400
400
500
500
480 - 750
850 - 1100
1050 - 1300
1251 - 1500
1251 - 1500
1501 - 1750
0
0
1
0
1
1
1
1
1
1
1
1
1
1
20
20
20
20
20
20
10
10
10
10
10
10
10
10
52400
52401
52403
52402
52404
52405
52406
52407
55158
52408
52410
52409
52844
52411
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0
0
1
1
1
1
20
20
20
10
10
10
55174
55175
55173
203863
52817
52818
0,00
0,00
0,00
0,00
0,00
0,00
uchylnym 59929, 203279, 205922, 205923.
Z odwróconym narożnikiem B można stosować już od FFH 1750mm.
52817
3.1.1.2 Zasuwnica RU DM 15 fix z obnion
klamk
z odst. 170
srebrny
88
Gr. 0
Gr. 1
Gr. 2
Gr. 4
Gr. 4B
Gr. 5B
15
15
15
15
15
15
Zasuwnice
52854
55995
z odst. 170
srebrny
1Z
Gr. 1
Gr. 2
15
15
0
1
0
1
0
1
0
1
0
0
2
0
0
1
1
1
1
1
1
1
1
1
2
1
2
2
300
400
400
500
500
600
600
700
700
1050
1050
1050
1050
601 - 800
801 - 1000
801 - 1000
1001 - 1250
1001 - 1250
1251 - 1500
1251 - 1500
1501 - 1750
1501 - 1750
1651 - 1850
1851 - 2100
1851 - 2100
2101 - 2350
Gr. 3
15
Gr. 4
15
Gr. 5
15
Gr. 6A
Gr. 6
Gr. 6 1
Gr. 7
15
15
15
15
Gr. 0
Gr. 1
Gr. 2
Gr. 4B
Gr. 5B
15
15
15
15
15
0
1
1
1
1
220
300
400
500
500
480 - 750
850 - 1100
1050 - 1300
1251 - 1500
1501 - 1750
Gr. 2
Gr. 3
Gr. 4
Gr. 5
Gr. 6
15
15
15
15
15
2
2
2
2
3
400
500
600
700
1050
801 - 1000
1001 - 1250
1251 - 1500
1501 - 1750
1851 - 2100 1
0
1
1
1
1
1
1
1
1
1
1
1
1
20
20
20
20
20
10
10
10
10
10
10
10
10
52852
52853
55994
52854
55995
52855
55996
52856
55997
220118
52857
55998
55999
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0
0
1
1
1
20
20
20
10
10
55174
55469
55470
55471
55472
0,00
0,00
0,00
0,00
0,00
1
1
1
1
1
20
20
10
10
10
52927
52928
52929
52930
52931
0,00
0,00
0,00
0,00
0,00
odwróconym narożnikiem B można stosować już od FFH 1750mm.
55470
3.1.1.4 Zasuwnica RU DM 15 fix i.S. z obnion
klamk
z odst. 170
srebrny
52927
z odst. 170
srebrny
1 Powyżej
FFB 2100 stosować przedłużki.
89
Zasuwnice
55855
3.1.1.6 Zasuwnica RU DM 15 fix i.S. bez
sworznia uchyu
z odst. 170
Gr. 00 1
Gr. 0
Gr. 1B 2
Gr. 1
Gr. 2
Gr. 1
Gr. 3
Gr. 2
Gr. 4B
Gr. 4
Gr. 5B
Gr. 5
Gr. 6A
Gr. 6 3
Gr. 7
Gr. 6A
Gr. 6 3
Gr. 7
srebrny
z zatrzaskiem
srebrny
1
Można łączyć tylko z zamknięciem uchylnym 59929, 203279, 205922,
2 Stosować tylko w oknach 1skrz .oprócz zas.ruchomego słupka EH.
3
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
1
1
1
1
2
2
2
2
2
2
2
2
3
3
3
3
3
3
120
170
300
300
400
300
500
400
500
600
500
700
1050
1050
1050
1050
1050
1050
370 - 620
431 - 680
601 - 800
601 - 800
801 - 1000
850 - 1100
1001 - 1250
1050 - 1300
1251 - 1500
1251 - 1500
1501 - 1750
1501 - 1750
1651 - 1850
1851 - 2100
2101 - 2350
1651 - 1850
1851 - 2100
2101 - 2350
0
0
0
0
1
1
2
2
500 - 650
601 - 900
651 - 900
751 - 900
901 - 1300
1301 - 1800
1301 - 1800
1801 - 2350
0
0
1
0
1
0
1
1
1
1
1
1
1
1
1
1
1
1
20
20
20
20
20
20
20
20
10
10
10
10
10
10
10
10
10
10
204001
55851
55853
55852
55854
204705
55855
204707
204708
55856
204711
55857
55859
55858
55861
203907
203906
203908
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0
1
0
1
1
1
1
1
20
20
20
20
20
10
10
10
52422
52423
52966
52424
52425
52426
54952
52427
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
205923.
52966
52425
54952
3.1.1.7 Zasuwnica RU DM 15 rodkowa
z odst. 170
srebrny
1
W oknach 2-skrz. - tylko z ryglami!
90
Gr. 1
Gr. 1A
Gr. 2
Gr.2A 1
Gr. 3
Gr. 4
Gr. 4A
Gr. 5
15
15
15
15
15
15
15
15
Zasuwnice
55950
3.1.1.8 Zasuwnica RU DM 15 rodkowa i.S.
z odst. 170
srebrny
3.1.2
Gr. 3
Gr. 4
Gr. 5
15
15
15
1
1
2
901 - 1300
1301 - 1800
1801 - 2350
1
1
1
20
10
10
55950
55443
55951
0,00
0,00
0,00
0
1
0
1
1
1
1
1
1
1
20
20
20
20
20
10
10
10
10
10
52415
55062
52416
52417
52418
52419
52420
203265
52421
206306
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
1
1
10
10
59937
59938
0,00
0,00
Zasuwnica RU DM 6,5
52415
52418
52421
3.1.2.1 Zasuwnica RU DM 6,5 fix
z odst. 170
srebrny
z zatrzaskiem
srebrny
Gr. 0
Gr. 1B 1
Gr. 1
Gr. 2
Gr. 3
Gr. 4
Gr. 5
Gr. 6A
Gr. 6 2
Gr. 6
6,5
6,5
6,5
6,5
6,5
6,5
6,5
6,5
6,5
6,5
0
0
0
1
1
1
1
2
2
2
170
300
300
400
500
600
700
1050
1050
1050
451 - 600
601 - 800
601 - 800
801 - 1000
1001 - 1250
1251 - 1500
1501 - 1750
1651 - 1850
1851 - 2100
1851 - 2100
6,5
6,5
1
1
500
500
1251 - 1500
1501 - 1750
1 Tylko
2
do okien 1-skrz.
59937
3.1.2.2 Zasuwnica RU DM 6,5 fix z obnion
klamk
z odst. 170
srebrny
Gr. 4B
Gr. 5B
91
Zasuwnice
55464
3.1.2.3 Zasuwnica RU DM 6,5 fix i.S.
z odst. 170
srebrny
1Z
Gr. 2
Gr. 3
Gr. 4
Gr. 5
Gr. 6 1
6,5
6,5
6,5
6,5
6,5
1
1
1
1
2
400
500
600
700
1050
801 - 1000
1001 - 1250
1251 - 1500
1501 - 1750
1851 - 2100
Gr. 0
6,5
Gr. 1
Gr. 1B 1
Gr. 2
Gr. 3
Gr.2A
Gr. 4A
Gr. 4
Gr. 5
Gr. 6A
Gr. 6 2
Gr. 6A
Gr. 6 2
6,5
6,5
6,5
6,5
6,5
6,5
6,5
6,5
6,5
6,5
6,5
6,5
0
1
1
1
2
2
2
2
2
2
3
3
3
3
170
170
300
300
400
500
400
500
600
700
1050
1050
1050
1050
451 - 600
451 - 600
601 - 800
601 - 800
801 - 1000
1001 - 1250
1050 - 1300
1251 - 1500
1251 - 1500
1501 - 1750
1651 - 1850
1851 - 2100
1651 - 1850
1851 - 2100
1
1
1
1
1
20
20
10
10
10
55464
55465
55466
55467
55468
0,00
0,00
0,00
0,00
0,00
0
0
0
1
1
1
1
1
1
1
1
1
1
1
20
20
20
20
20
20
10
10
10
10
10
10
10
10
203753
205722
203754
203755
203756
203758
208973
208966
203760
203762
203846
203763
203827
203822
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0
0
1
1
1
1
20
20
10
20
10
10
206548
54564
52428
52429
52430
52431
0,00
0,00
0,00
0,00
0,00
0,00
203760
3.1.2.4 Zasuwnica RU DM 6,5 rodkowa i.S. bez
sworznia uchyu
z odst. 170
srebrny
z zatrzaskiem
srebrny
1
Tylko
2
do okien 1-skrz.
52428
3.1.2.5 Zasuwnica RU DM 6,5 rodkowa
z odst. 170
srebrny
1W
92
oknach 2-skrz. - tylko z ryglami!
Gr. 1
Gr. 2
Gr.2A 1
Gr. 3
Gr. 4
Gr. 5
6,5
6,5
6,5
6,5
6,5
6,5
0
0
1
1
1
2
570 - 650
651 - 900
751 - 900
901 - 1300
1301 - 1800
1801 - 2200
Zasuwnice
55480
3.1.2.6 Zasuwnica RU DM 6,5 rodkowa i.S.
z odst. 170
srebrny
1W
Gr.2A 1
Gr. 3
Gr. 4
Gr. 5
6,5
6,5
6,5
6,5
1
1
1
2
751 - 900
901 - 1300
1301 - 1800
1801 - 2350
50
30
35
40
50
0
1
1
1
2
2
2
2
2
2
2
2
3
2
2
2
2
2
170
500
500
700
1050
1050
1050
1050
1050
1050
1050
1050
1050
1050
1050
1050
1050
1050
431 - 680
1001 - 1250
1251 - 1500
1501 - 1750
1651 - 1850
1651 - 1850
1651 - 1850
1851 - 2100
1851 - 2100
1851 - 2100
1851 - 2100
1851 - 2100
1851 - 2100
1851 - 2100
2101 - 2350
2101 - 2350
2101 - 2350
2101 - 2350
25
30
30
40
30
40
30
40
1
1
3
3
3
3
3
3
170
300
1050
1050
1050
1050
1050
1050
431 - 680
601 - 800
1651 - 1850
1651 - 1850
1851 - 2100
1851 - 2100
2101 - 2350
2101 - 2350
1
1
1
1
10
10
10
10
55480
55481
55482
55483
0,00
0,00
0,00
0,00
0
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
220056
220059
202040
57212
55036
220020
57231
55034
220019
220471
202260
202456
59907
57213
220472
220473
57293
57214
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0
0
1
1
1
1
1
1
20
20
10
10
10
10
10
10
207005
207004
204002
204005
204003
204006
204004
204007
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
oknach 2-skrz. - tylko z ryglami!
3.1.3
Zasuwnica RU inne DM i.S.
55034
3.1.3.1 Zasuwnica RU inne DM i.S. fix
z odst. 170
srebrny
Gr. 0
Gr. 3
Gr. 4B
Gr. 5
Gr. 6A
Gr. 6 1
Gr. 7
1
25
25
40
50
25
30
35
25
30
35
40
45
204003
3.1.3.2 Zasuwnica RU inne DM i.S. bez sworznia
uchyu fix
z odst. 170
srebrny
z zatrzaskiem
srebrny
Gr. 0
Gr. 1
Gr. 6A
Gr. 6
Gr. 7
93
Zasuwnice
55182
54790
59927
3.1.3.3 Zasuwnica RU inne DM i.S. rodkowa
z odst. 170
srebrny
Gr. 1
Gr. 2
Gr.2A 2
Gr. 3
Gr. 4
Gr. 5
1
Dostawa
2
również, poniżej jednego opakowania.
W oknach 2-skrz. - tylko z ryglami!
94
25
30
35
40
25
30
35
40
25
30
40
25
30
35
40
50
25
30
35
40
25
30
35
40
45
50
0
0
0
0
0
0
0
0
0
0
0
1
1
1
1
1
1
1
1
1
2
2
2
2
2
2
500 - 650
500 - 650
500 - 650
500 - 650
651 - 900
651 - 900
651 - 900
651 - 900
751 - 900
751 - 900
751 - 900
901 - 1300
901 - 1300
901 - 1300
901 - 1300
901 - 1300
1301 - 1800
1301 - 1800
1301 - 1800
1301 - 1800
1801 - 2350
1801 - 2350
1801 - 2350
1801 - 2350
1801 - 2350
1801 - 2350
0
0
0
0
0
0
0
0
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
10 1
10 1
10 1
10 1
10 1
10 1
10 1
10 1
10 1
10 1
10 1
10 1
10 1
10 1
10 1
10 1
10 1
10 1
10 1
10 1
10 1
10 1
10 1
10 1
10 1
10 1
55182
55911
55242
55243
54773
55318
55244
55245
55406
58007
55184
54790
58008
55254
55185
206594
54791
58009
55255
55186
59927
58010
54782
55187
202261
57929
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
Zasuwnice
3.1.4
Zasuwnica RU zamykana, inne DM i.S.
58443
3.1.4.1 Zasuwnica RU zamykana, inne DM i.S.
dla PZ fix
z odst. 170
srebrny
Gr. 6A
Gr. 6 2
Gr. 7
z zatrzaskiem
srebrny
Gr. 6 2
Gr. 7
25
30
35
25
30
35
40
45
50
25
30
35
40
45
50
40
45
50
40
45
50
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
1050
1050
1050
1050
1050
1050
1050
1050
1050
1050
1050
1050
1050
1050
1050
1050
1050
1050
1050
1050
1050
1651 - 1850
1651 - 1850
1651 - 1850
1851 - 2100
1851 - 2100
1851 - 2100
1851 - 2100
1851 - 2100
1851 - 2100
2101 - 2350
2101 - 2350
2101 - 2350
2101 - 2350
2101 - 2350
2101 - 2350
1851 - 2100
1851 - 2100
1851 - 2100
2101 - 2350
2101 - 2350
2101 - 2350
30
35
40
50
25
30
35
40
50
30
35
40
50
3
3
3
3
3
3
3
3
3
3
3
3
3
1050
1050
1050
1050
1050
1050
1050
1050
1050
1050
1050
1050
1050
1651 - 1850
1651 - 1850
1651 - 1850
1651 - 1850
1851 - 2100
1851 - 2100
1851 - 2100
1851 - 2100
1851 - 2100
2101 - 2350
2101 - 2350
2101 - 2350
2101 - 2350
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
10 1
10 1
10 1
10 1
10 1
10 1
10 1
10 1
10 1
10 1
10 1
10 1
10 1
10 1
10 1
10 1
10 1
10 1
10 1
10 1
10 1
55096
59942
57256
58443
58442
54566
52830
54568
54741
52825
54794
54569
52831
54571
55188
55082
57835
58133
55083
57836
58134
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
1
1
1
1
1
1
1
1
1
1
1
1
1
10 1
10 1
10 1
10 1
10 1
10 1
10 1
10 1
10 1
10 1
10 1
10 1
10 1
203909
205660
203910
203911
207344
203912
205661
203913
203914
203915
205662
203916
203917
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
1
Dostawa
2
203910
dla PZ fix
z odst. 170
z zatrzaskiem
srebrny
Gr. 6A
Gr. 6 2
Gr. 7
1
Dostawa
2
95
Zasuwnice
55899
59494
3.1.4.3 Zasuwnica RU zamykana, inne DM i.S. dla RZ
rodkowa
z odst. 170
srebrny
Gr. 4
25
30
35
40
50
30
35
Gr. 5
1
1
1
1
1
1
2
2
1301 - 1800
1301 - 1800
1301 - 1800
1301 - 1800
1301 - 1800
1801 - 2350
1801 - 2350
1
1
1
1
1
1
1
10 1
10 1
10 1
10 1
10 1
10 1
10 1
55945
55946
201187
55899
206595
59494
202722
0,00
0,00
0,00
0,00
0,00
0,00
0,00
1
1
1
1
1
1
1
10
10
10
10
10
10
10
55473
55474
55475
55476
55477
55478
55479
0,00
0,00
0,00
0,00
0,00
0,00
0,00
1
1
1
1
1
1
10
10
10
10
10
10
207370
207373
207371
207374
207372
207375
0,00
0,00
0,00
0,00
0,00
0,00
Dostawa również, poniżej jednego opakowania.
55473
dla RZ fix
z odst. 170
srebrny
Gr. 6 1
Gr. 7
1
35
40
45
50
35
40
45
2
2
2
2
2
2
2
1050
1050
1050
1050
1050
1050
1050
1851 - 2100
1851 - 2100
1851 - 2100
1851 - 2100
2101 - 2350
2101 - 2350
2101 - 2350
30
40
30
40
30
40
3
3
3
3
3
3
1050
1050
1050
1050
1050
1050
1651 - 1850
1651 - 1850
1851 - 2100
1851 - 2100
2101 - 2350
2101 - 2350
207370
RZ bez sworznia uchyu fix
z odst. 170
z zatrzaskiem
srebrny
Gr. 6A
Gr. 6 1
Gr. 7
1
96
Zasuwnice
209363
3.1.4.6 Zasuwnica RU inne DM i.S. dla RZ rodkowa
srebrny
Gr. 4
Gr. 5
40
40
1
2
1301 - 1800
1801 - 2350
1
1
10
10
209363
208972
0,00
0,00
97
Zasuwnice
3.2
Zasuwnica R
3.2.1
Zasuwnica R DM 15
55137
3.2.1.1 Zasuwnica R DM 15 fix
z odst. 170
srebrny
1
Gr. 00
Gr. 0
Gr. 1
Gr. 2
Gr. 3
Gr. 4
Gr. 5
Gr. 6A
Gr. 6 1
Gr. 7
15
15
15
15
15
15
15
15
15
15
0
0
0
1
1
1
1
2
2
2
120
170
300
400
500
600
700
1050
1050
1050
370 - 620
431 - 680
601 - 800
801 - 1000
1001 - 1250
1251 - 1500
1501 - 1750
1651 - 1850
1851 - 2100
2101 - 2350
15
15
15
15
15
1
1
1
1
2
400
500
600
700
1050
801 - 1000
1001 - 1250
1251 - 1500
1501 - 1750
1851 - 2100
15
15
1
1
400
500
1050 - 1300
1251 - 1500
20
20
20
20
20
10
10
10
10
10
52400
52401
52402
55135
55137
55138
55139
55882
55218
55219
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
20
10
10
10
10
55952
55953
55954
55955
58222
0,00
0,00
0,00
0,00
0,00
20 1
10 1
55153
55159
0,00
0,00
55952
3.2.1.2 Zasuwnica R DM 15 fix i.S.
z odst. 170
srebrny
1Z
Gr. 2
Gr. 3
Gr. 4
Gr. 5
Gr. 6 1
55159
3.2.1.3 Zasuwnica R DM 15 fix z obnion klamk
z odst. 170
srebrny
1 Artykuł
98
Gr. 2
Gr. 4A
niemagazynowy-minimalna ilośc oraz termin realizacji tylko na zapytanie.
Zasuwnice
52967
3.2.1.4 Zasuwnica R DM 15 fix bez czopów
z odst. 170
srebrny
Gr. 0
Gr. 1
Gr. 2
Gr. 3
Gr. 4
Gr. 5
Gr. 6
Gr. 7
15
15
15
15
15
15
15
15
170
300
400
500
600
700
1050
1050
431 - 680
601 - 800
801 - 1000
1001 - 1250
1251 - 1500
1501 - 1750
1851 - 2100
2101 - 2350
20
20
20
20
10
10
10
10
52967
52968
52969
52970
52971
52972
52973
52974
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
20
20
20
10
10
10
52422
52966
54883
54888
59906
55047
0,00
0,00
0,00
0,00
0,00
0,00
20
10
10
55956
55957
55958
0,00
0,00
0,00
20
10
10
55390
55391
55392
0,00
0,00
0,00
54883
3.2.1.5 Zasuwnica R DM 15 rodkowa
z odst. 170
srebrny
Gr. 1
Gr. 2
Gr. 3
Gr. 4
Gr. 4A
Gr. 5
15
15
15
15
15
15
0
0
1
1
2
2
500 - 650
651 - 900
901 - 1300
1301 - 1800
1301 - 1800
1801 - 2350
srebrny
Gr. 3
Gr. 4
Gr. 5
15
15
15
1
1
2
901 - 1300
1301 - 1800
1801 - 2350
15
15
15
901 - 1300
1301 - 1800
1801 - 2350
55956
3.2.1.6 Zasuwnica R DM 15 rodkowa i.S.
z odst. 170
55390
3.2.1.7 Zasuwnica R DM 15 rodkowa bez czopów
z odst. 170
srebrny
Gr. 3
Gr. 4
Gr. 5
99
Zasuwnice
3.2.2
Zasuwnica R DM 6,5
55165
3.2.2.1 Zasuwnica R DM 6,5 fix
z odst. 170
srebrny
1Z
Gr. 0
Gr. 1
Gr. 2
Gr. 3
Gr. 4
Gr. 5
Gr. 6 1
6,5
6,5
6,5
6,5
6,5
6,5
6,5
0
0
1
1
1
1
2
170
300
400
500
600
700
1050
451 - 600
601 - 800
801 - 1000
1001 - 1250
1251 - 1500
1501 - 1750
1851 - 2100
20
20
20
20
10
10
10
52415
52416
55162
55165
55166
55163
55164
0,00
0,00
0,00
0,00
0,00
0,00
0,00
20
20
20
10
10
206548
54564
54624
55160
55161
0,00
0,00
0,00
0,00
0,00
10 1
10 1
10 1
10 1
10 1
10 1
10 1
10 1
10 1
10 1
10 1
10 1
55404
58559
59940
55332
220015
58265
55405
201096
59941
55372
201099
220040
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
54624
3.2.2.2 Zasuwnica R DM 6,5 rodkowa
z odst. 170
srebrny
3.2.3
Gr. 1
Gr. 2
Gr. 3
Gr. 4
Gr. 5
6,5
6,5
6,5
6,5
6,5
0
0
1
1
2
570 - 650
651 - 900
901 - 1300
1301 - 1800
1801 - 2200
1050
1050
1050
1050
1050
1050
1050
1050
1050
1050
1050
1050
1851 - 2100
1851 - 2100
1851 - 2100
1851 - 2100
1851 - 2100
1851 - 2100
2101 - 2350
2101 - 2350
2101 - 2350
2101 - 2350
2101 - 2350
2101 - 2350
Zasuwnica R inne DM
58559
3.2.3.1 Zasuwnica R inne DM fix
z odst. 170
srebrny
Gr. 6 2
Gr. 7
1 Dostawa
2
100
25
30
35
40
45
50
25
30
35
40
45
50
2
2
2
2
2
2
2
2
2
2
2
2
Zasuwnice
57225
3.2.3.2 Zasuwnica R inne DM rodkowa
srebrny
Gr. 3
Gr. 4
Gr. 5
25
30
25
30
25
30
1
1
1
1
2
2
901 - 1300
901 - 1300
1301 - 1800
1301 - 1800
1801 - 2350
1801 - 2350
10
10
10
10
10
10
57225
58444
57226
57436
57227
58445
0,00
0,00
0,00
0,00
0,00
0,00
101
Zasuwnice
3.3
Zasuwnica R bez przen. napdu
3.3.1
Zasuwnica R bez przen. napdu DM 15
55363
3.3.1.1 Zasuwnica R bez przen. napdu DM
15 fix
srebrny
Gr. 1
Gr. 2
Gr. 3A
Gr. 3
Gr. 4B
Gr. 4
Gr. 5
Gr. 6
Gr. 5B
Gr. 7B
Gr. 7A
Gr. 7
Gr. 9
Gr. 9B
Gr. 9A
Gr. 11A
Gr. 10
Gr. 11
Gr. 12
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
2
2
2
2
3
3
3
3
3
3
3
3
4
4
3
4
4
4
4
170
300
300
400
400
500
600
400
500
400
500
700
1050
400
500
1050
1050
1050
1050
400 - 600
601 - 800
801 - 1000
801 - 1000
1001 - 1300
1001 - 1300
1251 - 1500
1301 - 1500
1301 - 1500
1501 - 1800
1501 - 1800
1501 - 1800
1801 - 2000
1801 - 2100
1801 - 2100
1851 - 2600
2001 - 2200
2201 - 2400
2401 - 2600
620
820
1020
1020
1330
1320
1520
1540
1540
1830
1820
1820
2020
2130
2130
1460
2220
2420
2600
20
20
20
20
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
55363
55364
57845
55365
57846
55366
55367
57847
57850
57848
57851
55368
55131
57849
57852
59445
55132
55133
57861
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
300 - 500
501 - 700
701 - 1000
1001 - 1400
1001 - 1400
1401 - 1800
1401 - 1800
1801 - 2400
520
720
1020
1420
1420
1820
1820
2420
20
20
20
10
10
10
10
10
52463
52464
52465
52466
206011
55037
206016
206023
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
300 - 500
501 - 700
701 - 1000
1001 - 1400
1401 - 1800
520
720
1020
1420
1820
20
20
20
10
10
57817
57818
59495
59496
59497
0,00
0,00
0,00
0,00
0,00
52463
3.3.1.2 Zasuwnica R bez przen. napdu DM 15
srebrny
Gr. 1
Gr. 2
Gr. 3
Gr. 4
15
15
15
15
Gr. 5
15
Gr. 6
15
2
2
2
3
4
3
4
4
Gr. 1
Gr. 2
Gr. 3
Gr. 4
Gr. 5
15
15
15
15
15
2
2
2
3
3
57817
3.3.1.3 Zas. rozw. bez przen. napdu DM 15
rodkowa z. i.S.
srebrny
102
Zasuwnice
55052
15 przeciwbiena
srebrny
15
0
2
400
1
500
2
500
1
2
600
700
1050
3
1050
351 - 600
500 - 800
801 - 1000
801 - 1000
1001 - 1300
1301 - 1500
1501 - 1800
1801 - 2100
1001 - 1300
1301 - 1500
1501 - 1800
1801 - 2100
1251 - 1500
1501 - 1800
1801 - 2100
2101 - 2350
2351 - 2550
2
2
2
2
3
3
3
3
3
3
4
4
170
300
300
400
400
500
500
600
700
700
1050
1050
450 - 600
500 - 800
651 - 800
801 - 1000
951 - 1150
1001 - 1300
1151 - 1300
1301 - 1500
1501 - 1800
1651 - 1800
1801 - 2000
2001 - 2200
620
820
820
1020
1170
1320
1320
1520
1820
1820
2020
2220
10
20
10
10
10
10
10
10
10
10
10
10
58422
55885
203280
55886
203281
55887
203282
55888
55889
203283
55890
55891
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
370 - 500
501 - 700
701 - 1000
1001 - 1400
1401 - 1800
520
720
1020
1420
1820
10
10
10
10
10
206543
206544
206545
206546
206547
0,00
0,00
0,00
0,00
0,00
1
3.3.2
190
300
300
400
540
715
925
925
1215
1425
1715
2015
1215
1425
1715
2015
1525
1715
2015
2275
2525
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
55144
55052
57853
55053
55908
57854
57855
57856
55054
57857
57858
57859
55055
55056
55257
55258
55259
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
Zasuwnica R bez przen. napdu DM 6,5
55885
6,5 fix
srebrny
Gr. 1
Gr. 2
Gr.2A
Gr. 3
Gr. 3A
Gr. 4
Gr. 4A
Gr. 5
Gr. 6
Gr. 6A
Gr. 7
Gr. 8
6,5
6,5
6,5
6,5
6,5
6,5
6,5
6,5
6,5
6,5
6,5
6,5
206543
3.3.2.2 Zasuwnica R bez przen. napdu DM 6,5 fix
srebrny
Gr. 1
Gr. 2
Gr. 3
Gr. 4
Gr. 5
6,5
6,5
6,5
6,5
6,5
2
2
2
3
3
103
Zasuwnice
55892
6,5 przeciwbiena
srebrny
6,5
0
1
2
300
400
500
600
700
1050
550 - 800
801 - 1000
1001 - 1300
1251 - 1500
1501 - 1800
1801 - 2100
2101 - 2350
730
925
1215
1425
1715
1914
2275
10
10
10
10
10
10
10
55892
55893
55894
55895
55896
55897
55898
0,00
0,00
0,00
0,00
0,00
0,00
0,00
170
300
400
370 - 600
601 - 800
801 - 1000
1001 - 1250
1001 - 1250
1251 - 1500
1501 - 1800
1251 - 1500
1501 - 1800
1801 - 2100
1501 - 1800
1801 - 2100
1801 - 2100
2101 - 2350
570
750
950
1200
1200
1450
1782
1450
1782
2082
1782
1782
2082
2300
10
10
10
10
10
10
10
10
10
10
10
10
10
10
202350 1
202351 1
202352 1
202353 1
202354 1
202355 1
202356 1
202357 1
202358 1
202359 1
202360 1
202361 1
202362 1
202363 1
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
1000
1000
1300
1300
1700
1700
20
20
10
10
10
10
54556
57813
54557
57814
54558
57815
0,00
0,00
0,00
0,00
0,00
0,00
202352
202360
6,5 przeciwbiena
srebrny
6,5
0
1
500
2
1
2
500
600
600
700
1050
1 Uwaga:
3.3.3
Długość rygla 14 mm. Przy 12 mm luz konieczne dodatkowe frezowanie w zakresie zaczepu rygla.
Zasuwnice uchylne bez przen. napdu z noyc
54556
57813
3.3.3.1 Zasuwnica uchylna bez przen. napdu z
noyc, rodkowa
srebrny
1
Maksymalny ciężar skrzydła - 60kg!
104
Gr. 1 1
15
Gr. 2 1
15
Gr. 3 1
15
2
0
3
0
3
0
0
2
0
3
0
3
650 - 1000
650 - 1000
1001 - 1300
1001 - 1300
1301 - 1700
1301 - 1700
Zasuwnice
57816
3.3.3.2 Zasuwnica uchylna z przen. napdu z
noyc, rodkowa
srebrny
1
Gr. 1 1
15
Gr. 2 1
Gr. 3 1
15
15
1
0
0
0
0
1
2
3
500 - 1300
500 - 1300
1301 - 1640
1701 - 2310
970
970
1486
1970
20
20
10
10
54559
57816
207999
203497
0,00
0,00
0,00
0,00
Maksymalny ciężar skrzydła - 60kg!
105
Zasuwnice
3.4
Zamknicia kocowe
220372
3.4.1
10737
Zamknicia kocowe 90°
Zakończenie górne 90°
Zakończenie górne 1 i.S. 90°
Zakończenie górne 1 VZ 90°
1
srebrny
srebrny
srebrny
0
0
1
0
1
0
20
20
20
220372 1
10737 1
10538 1
0,00
0,00
0,00
srebrny
srebrny
srebrny
0
0
1
0
1
0
20
20
20
202747 2
10735 2
52496 2
0,00
0,00
0,00
Płytki łączące w komplecie.
202747
3.4.2
10735
52496
Zamknicia kocowe 180°
Zakończenie górne i dolne 180° 1
Zakończenie górne 1 i.S. 180° 1
Zakończenie górne 1 VZ 180° 1
1
Tylko
2
w połączeniu z zamknięciem uchylnym.
10795
3.4.3
10837
202349
Zamknicia kocowe z ryglem 90°
Zakończenie górne 90° z ryglem 1
Zakończenie górne do zasuwnic przeciwbieżnych 2-skrz.
Zakończenie górne 50 mm do zas. przeciwbieżnych z kasetą zamka
Zakończenie dolne 18mm
Zakończenie dolne przeciwbieżne do okien rozwiernych z ryglem
1
52841
srebrny
srebrny
srebrny
srebrny
srebrny
370 - 2350
350 - 2350
300 - 2350
0-0
500 - 2350
20
100
100
20
20
10795
10837
202349
205093
52841
0,00
0,00
0,00
0,00
0,00
srebrny
0-0
20
55076 2
0,00
10
10
57927 1
206685
0,00
0,00
Tylko do okien 2-skrz.
55076
3.4.4
Zamknicia kocowe z ryglem 180°
Zakończenie górne 180° z ryglem 1
1 Tylko
2
do okien 2-skrz.
57927
206685
3.4.5
Zamknicia kocowe do okien ukowych
Zakończenie górne 2 i.S. do okien łukowych i rozwiernych
Zakończenie górne 3 i.S. do okien łukowych i rozwiernych
1
106
srebrny
srebrny
2
3
Zasuwnice
52432
203436
3.5
Zamknicia dolne do zasuwnic
rodkowych
Zakończenie dolne do okien
Zakończenie dolne 2
Zakończenie dolne do drzwi
srebrny
srebrny
srebrny
0
1
0
500 - 1800
500 - 2350
1801 - 2350
20
20
20
52432 1
203436 1
52433 1
0,00
0,00
0,00
20
20
20 1
20
20
20 1
20 1
20 1
11973
10719
10587
202038
10720
10585
10586
206656
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
1 Płytki
2
łączące w komplecie.
Tylko w połączeniu z zamknięciem uchylnym.
3.6
Przeduka
11973
10587
10585
3.6.1
10586
206656
Przeduka
Przedłużenie EH stałe
srebrny
0
1
Przedłużenie 400/250 mm
srebrny
1
0
Przedłużenie stałe
srebrny
Przedłużenie z podnośnikiem
srebrny
0
1
0
0
0
1
0
0
0
1
130
250
600
600
600
250
250
250
107
Zasuwnice
3.7
Dodatki do zasuwnic
10944
52502
3.7.1
44349
Zatrzask balkonowy
Zatrzask balkonowy 4 luz
Zatrzask balkonowy PVC i drewno
Podkładka 3 mm 1
1
srebrny
srebrny
RAL 9022
20
50
100
10944
52502
44349
0,00
0,00
0,00
srebrny
100
94074
0,00
srebrny
100
97537
0,00
20
20
20
20
102234 1
10945 1
10804 1
10920 1
0,00
0,00
0,00
0,00
100
100
100
100
100
360220
44274
44250
44300
360221
0,00
0,00
0,00
0,00
0,00
Tylko z zatrzaskiem 52502.
94074
3.7.2
Klamra mocujca do zas. bez przen. napdu
Zakończenie taśmy do zas.rozw.bez przeniesienia napędu
97537
3.7.3
Najazd
Blaszka naprawcza wysoka do podnośnika
10945
3.7.4
Przekadnia napdu klamki
12L/20Ü/13V z sztyftem
1 Do
srebrny
srebrny
srebrny
srebrny
-6
-3,5
-6
-6
PVC dostępne na zapytanie.
3.7.5
Akcesoria do przekadni napdu klamki
44274
3.7.5.1 Podkadka przekadni napdu klamki
Przekładka do przekładni napędu klamki 13V bez uszczelki srebrny
Przekładka do przekładni napędu klamki 9V 5 mm (dla SV150-180, SV415a-418-155) srebrny 1
Przekładka do przekładni napędu klamki 9V 6 mm (dla SV33, SV103) srebrny 2
Przekładka do przekładni napędu klamki 9V 7 mm (dla SV33, SV103) srebrny 3
Przekładka do przekładni napędu klamki 9V bez uszczelki 1mm odstęp srebrny
1
Dla
2 Dla
3
uszczelki przylgowej.
uszczelki przylgowej typu V33, V103.
Dla uszczelki V33, V103 1 mm grubość.
108
Zasuwnice
32365
3.7.5.2 Sztyft przeniesienia napdu
Sztyft 7x20mm
Sztyft 7x26mm 1
1 Dla
100
100
32365
32412
0,00
0,00
50
50
50
21157
357685
357686
0,00
0,00
0,00
100
94219
0,00
uszczelki przylgowej.
21157
3.7.6
357685
Podkadka antyrozwierceniowa
Podkładka antyrozwierceniowa DM 15
Podkładka antyrozwierceniowa DM 15 hartowana 1
Podkładka antyrozwierceniowa DM 6,5 hartowana 1
1 Bezpieczeństwo
srebrny
srebrny
srebrny
według DIN-V ENV 1627.
94219
3.7.7
Tulejka pod rygiel
Tuleja pod rygiel srebrny
109
Zasuwnice
110
4
Naroniki
___________________________________________________________________________________
4.1
4.1.1
4.1.2
4.1.3
4.1.4
4.1.5
Naronik ________________________________________________________________
Narożnik
Narożnik z zamontowanymi płytkami
Narożnik i.S.
Narożniki z zamontowanymi płytkami i.S.
Narożnik stopniowanego uchyłu
110
110
110
111
111
111
4.2
4.2.1
4.2.2
Naronik do okien trapezowych _____________________________________________ 112
Narożniki do okien trapezowych, z zamontowanymi płytkami i.S.
112
Narożnik do okien trapezowych i.S.
112
4.3
Naronik do okien ukowych i trapezowych ___________________________________ 112
4.4
Naronik do okien ukowych ________________________________________________ 113
4.5
4.5.1
4.5.2
4.5.3
Naroniki - dodatki ________________________________________________________
Element pozycjonujący
Płytki połączeniowe
Ogranicznik
113
113
113
113
111
Narożniki
4
Naroniki
Naroniki
4.1
Naronik
52513
4.1.1
52514
52515
52516
52442
Naronik
A 1 VZ
B 1 VZ
C 1 VZ mikrowentylacji
C 2 VZ
D z ryglem
F 1 VZ
srebrny
srebrny
srebrny
srebrny
srebrny
srebrny
400 - 1650
280 - 650 2
400 - 1650
400 - 1650
280 - 650
280 - 650
370 - 2350
370 - 2350
370 - 2350
370 - 2350
370 - 2350
320 - 2300
50
50
50
50
50
50
52513 1
52514 1
54796 1
52515 1
52516 1
52442 1
0,00
0,00
0,00
0,00
0,00
0,00
205466
55907
54554
54592
203477
55876
55877
10834
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
1
Płytki łączące
2
w komplecie.
Przy FFB 280-285, usunąć część przykręcaną w rowku okuciowym!
55907
4.1.2
54592
55876
Przy FFB 280-285, usunąć część przykręcaną w rowku okuciowym!
112
10834
Naronik z zamontowanymi pytkami
A bez czopów
A 1 VZ
B bez czopów
B 1 VZ
C 2 VZ
D z ryglem
E 1 VZ do okien rozwiernych
1
55877
srebrny
srebrny
srebrny
srebrny
srebrny
srebrny
srebrny
srebrny
400 - 1650
400 - 1650
280 - 650 1
280 - 650 1
400 - 1650
400 - 1650
280 - 650
400 - 1650
370 - 2350
370 - 2350
370 - 2350
370 - 2350
370 - 2350
370 - 2350
370 - 2350
370 - 2350
50
50
50
50
50
50
50
50
Narożniki
207388
4.1.3
52920
52779
52936
Naronik i.S.
z przyspawanym zaczepem 1 i.S.
A 1 i.S.
B 1 i.S.
C 1 i.S. i 1 VZ
C 2 i.S.
C 1 i.S. mikrowentylacji
srebrny
srebrny
srebrny
srebrny
srebrny
srebrny
400 - 1650
400 - 1650
280 - 650
400 - 1650
400 - 1650
400 - 1650
370 - 2350
370 - 2350
370 - 2350
370 - 2350
370 - 2350
370 - 2350
50 2
50 2
50 2
50 2
50 2
50 2
207388 1
52920 1
52779 1
52935 1
52936 1
52937 1
0,00
0,00
0,00
0,00
0,00
0,00
1
Płytki
2
łączące w komplecie.
UWAGA: W pakowaniu paletowym, płytki nie są dołączone!
55880
4.1.4
52921
10741
52994
Naroniki z zamontowanymi pytkami
i.S.
A 1 i.S.
B 1 i.S.
C 1 i.S. i 1 VZ
C 2 i.S.
E 1 i.S. do okien rozwiernych
F 1 i.S.
srebrny
srebrny
srebrny
srebrny
srebrny
srebrny
400 - 1650
280 - 650
400 - 1650
400 - 1650
400 - 1650
280 - 650
370 - 2350
370 - 2350
370 - 2350
370 - 2350
370 - 2350
320 - 2300
50
50
50
50
50
50
55880
52925
52921
10741
52994
52926
0,00
0,00
0,00
0,00
0,00
0,00
srebrny
srebrny
srebrny
srebrny
400 - 1000
400 - 1000
400 - 1000
400 - 1000
800 - 1700
800 - 1700
800 - 1700
800 - 1700
30
30
30
50
203467
203468
204036
204037
0,00
0,00
0,00
0,00
203468
4.1.5
Naronik stopniowanego uchyu
z 5 poz. 1 i.S. do stopniowanego uchyłu
z 7 poz. 1 i.S. do stopniowanego uchyłu
prawy
lewy
prawy
lewy
113
Narożniki
4.2
Naronik do okien trapezowych
58317
4.2.1
10531
Naroniki do okien trapezowych, z zamontowanymi
pytkami i.S.
1 i.S. do okien trapezowych
1 i.S. mikrowentylacji do okien trapezowych
1 VZ do okien trapezowych
204268
4.2.2
206457
srebrny
srebrny
srebrny
400 - 1650
400 - 1550
400 - 1650
20
20
20
52924
58317
10531
0,00
0,00
0,00
srebrny
srebrny
srebrny
400 - 1650
280 - 650
400 - 1650
20
50
20
204268
206457
220038
0,00
0,00
0,00
20 1
10943
0,00
10 1
20 1
10 1
20 1
10
20 1
10
20 1
52490
57396
52491
57397
52912
57398
52913
57399
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
220038
Naronik do okien trapezowych i.S.
A 1 i.S. do okien trapezowych
B 1 i.S. do okien trapezowych
C 2 i.S. do okien trapezowych
52490
4.3
Naronik do okien ukowych i
trapezowych
Element pozycjonujacy do okien trapezowych srebrny
M4X8
srebrny
bez klina 2
Gr. 1
Gr. 2
Gr. 3
Gr. 4
1 Dostawa
2
0
1
0
1
1
2
1
2
370 - 620
370 - 620
621 - 820
621 - 820
821 - 1070
821 - 1070
1071 - 1250
1071 - 1250
500 - 750
500 - 750
751 - 950
751 - 950
951 - 1200
951 - 1200
1201 - 1450
1201 - 1450
Ważne w oknach drewnianych: pionowa taśma zawiasu TO, przy stosowaniu narożnika pionowego musi zostać skrócona o 11mm.
114
Narożniki
55031
4.4
Naronik do okien ukowych
z klinem
1
srebrny
Gr. 1
Gr. 2
Gr. 3
Gr. 4
1
1
2
2
370 - 620
621 - 820
821 - 1070
1071 - 1250
10 1
10 1
10 1
20 1
55031
55032
57437
57438
0,00
0,00
0,00
0,00
20 1
10943
0,00
srebrny
srebrny
srebrny
srebrny
100
100
200
100
94047
204142
52522
94050
0,00
0,00
0,00
0,00
srebrny
200
200
43625
357081
0,00
0,00
500 - 750
751 - 950
951 - 1200
1201 - 1450
4.5
Naroniki - dodatki
10943
4.5.1
Element pozycjonujcy
Element pozycjonujacy do okien trapezowych M4X8 srebrny 2
1 Dostawa
2
Element znajduje się w komplecie postawowym do łukowych i trapezowych
204142
4.5.2
52522
94050
Pytki poczeniowe
Płytki połączeniowe do narożnika B+D+F krótkie srebrny
Płytki połączeniowe do narożnika luzem krótkie zewnętrzne zazębienie srebrny 1
Płytki połączeniowe do narożnika luzem długie zewnętrzne zazębienie srebrny
Płytki połączeniowe do narożnika zmontowane długie wewnętrzne zazębienie srebrny
1
Stosowanie tylko z zamontowanym do góry czopem i zaczepem i.S.
43625
4.5.3
357081
Ogranicznik
Ogranicznik 90 PVC
Ogranicznik 90° srebrny
115
Narożniki
116
5
Zamknicia rodkowe
___________________________________________________________________________________
5.1
5.1.1
5.1.2
5.1.3
5.1.4
5.1.5
5.1.6
Zamknicia rodkowe _____________________________________________________
Zamknięcia środkowe z długą taśmą
Zamknięcia środkowe i.S.
Zamknięcia środkowe z długą taśmą i.S.
Zamknięcia środkowe EH
116
116
116
117
117
118
118
5.2
5.2.1
5.2.2
Zamknicia uchylne _______________________________________________________ 119
119
119
5.3
5.3.1
5.3.2
Dodatki zamknicia uchylna ________________________________________________ 120
Osłona rowka okuciowego
120
Najazd do zaczepów
120
5.4
Zamknicia narone _______________________________________________________ 120
117
5
Zamknicia rodkowe
Zamknicia rodkowe
5.1
Zamknicia rodkowe
54674
52823
5.1.1
Zamknicia rodkowe
srebrny
300 1
400 1
528
628
828
1178
1178 przedłużany
1678
1
1
1
1
1
2
2
3
601 - 750
751 - 1050
1051 - 1300
1301 - 1500 2
1501 - 1750
1751 - 1950
1951 - 2600 3
1951 - 2350
20
20
20
20
20
10
10
10
52453
54674
54675
54676
52457
52458
52823
59920
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
1
1
1
1
2
751 - 1050
1051 - 1300
1301 - 1500
1501 - 1750
1751 - 1950
10
10
10
10
10
55194
55195
55060
55061
55196
0,00
0,00
0,00
0,00
0,00
1 Połączenie z zasuwnicą Gr. 00 nie jest możliwe!
2
Zakres stosowania w oknach 2-skrz. FFB 801-1300.
3
Maksymalny zakres stosowania w połączeniu z przedłużką.
55194
5.1.2
Zamknicia rodkowe z dug tam
srebrny
1
Połączenie z zasuwnicą Gr. 00 nie jest możliwe!
118
400 1
528
628
828
1178
57839
55338
55344
5.1.3
Zamknicia rodkowe i.S.
Stosowany jako MV
srebrny
125 2
300 2
400 2
528
628
828
1178
1178 przedłużany
1
1
1
1
1
1
2
2
280 - 600 1
601 - 750
751 - 1050
1051 - 1300
1301 - 1500 3
1501 - 1750
1751 - 1950
1951 - 2600 4
20
20
20
20
20
20
10
10
52772
57839
55334
55335
55336
55337
55338
55344
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
1
1
1
1
2
751 - 1050
1051 - 1300
1301 - 1500
1501 - 1750
1751 - 1950
10
10
10
10
10
55339
55340
55341
55342
55343
0,00
0,00
0,00
0,00
0,00
1
Zakres stosowania w oknach 2-skrz. FFB 280-800
2
3 Zakres stosowania w oknach 2-skrz. FFB 801-1300.
4
55341
5.1.4
Zamknicia rodkowe z dug tam i.S.
srebrny
1
400 1
528
628
828
1178
119
57838
57277
59921
5.1.5
Zamknicia rodkowe i.S. EH
srebrny
125
300 1
400 2
528
628
828
1028 1
1178
1178 przedłużany
1678
2178
1
2
2
2
2
2
3
3
3
4
5
280 - 600
601 - 750
751 - 1050
1051 - 1300
1301 - 1500 3
1501 - 1750
0-0
1751 - 1950
1951 - 2600 4
1951 - 2350
2351 - 2600
280 - 480
481 - 600
601 - 800
0-0
801 - 1000
1001 - 1200
1201 - 1300
1301 - 1500
0-0
0-0
0-0
Zamknięcie narożne 1 i.S.
Zamknięcie narożne 2 i.S.
630 - 850
851 - 1100
1001 - 1350
1700 - 1950
800 - 1000
1001 - 1250
1251 - 1500
1850 - 2100
20
20
20
20
20
20
10
10
10
10
10
52772
57838
52773
52774
52775
52776
55441
57277
10905
59921
209636
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
10
10
10
10
52914
52915
52916 1
52917
0,00
0,00
0,00
0,00
1
Stosować w oknach WK2 wg. EN 1627-30.
2 Połączenie z zasuwnicą Gr. 00 nie jest możliwe!
3
Zakres stosowania w oknach 2-skrz. FFB 801-1300.
4
52915
5.1.6
Zamknicia rodkowe EH
srebrny
1 Zakres
120
stosowania FFH 1501-1849 używać przedłużenia z iS.
Gr. 2
Gr. 3
Gr. 4
Gr. 6
2
3
3
4
5.2
Zamknicia uchylne
52767
5.2.1
Zamknicia uchylne i.S.
srebrny
175 1
175
300 1
400
400 1
528 1
528
628 1
628
828
1028
1178
1
1
2
2
2
2
2
2
2
2
3
3
Stosowany jako MV
w zabezp. podst.
280 - 600
280 - 600
601 - 750
751 - 1050
751 - 1050
1051 - 1300
1051 - 1300
1301 - 1500
1301 - 1500
1501 - 1650
1651 - 2350
1651 - 2350
280 - 480
280 - 480
481 - 600
601 - 800
601 - 800
0-0
0-0
801 - 1000
801 - 1000
1001 - 1200
1201 - 1300
1301 - 1500
20
20
20
20
20
20
20
20
20
20
10
10
52812 2
59929 2
57207 2
203279 2
52767 2
52768 2
205922 2
52769 2
205923 2
52770 2
55879 2
52771 2
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
10
10
10
10
10
10
10
10
500016 2
500017 2
500018 2
500019 2
52782 3
52783 3
52784 3
52785 3
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
1
Połączenie
2
z zasuwnicą Gr. 00 nie jest możliwe!
Nie dla 4L. W zamian stosować zamknięcie środkowe i.S.
500016
52784
5.2.2
Zamknicia uchylne do okien ukowych i
trapezowych
z klinem 1
srebrny
bez klina 1
srebrny
Gr. 1
Gr. 2
Gr. 3
Gr. 4
Gr. 1
Gr. 2
Gr. 3
Gr. 4
1
1
2
2
1
1
2
2
450 - 620
621 - 870
821 - 1070
1071 - 1250
450 - 620
621 - 870
871 - 1070
1071 - 1250
1 Nie dla 4 mm luz
2
Do okien łukowych
3
i trapezowych
Tylko do okien trapezowych.
121
5.3
Dodatki zamknicia uchylna
94019
5.3.1
srebrny
Osona rowka okuciowego
Osłona rowka okuciowego
1400
2200
10
10
94019
94020
0,00
0,00
100
44228
0,00
20
20
20
10728 1
52903 1
10730 1
0,00
0,00
0,00
44228
5.3.2
srebrny
Najazd do zaczepów
Najazd do zaczepu
52903
5.4
10730
Zamknicia narone
przedłużany
srebrny
1
2
1
122
315
170
315
6
Noyce
___________________________________________________________________________________
6.1
6.1.1
6.1.2
6.1.3
6.1.4
6.1.5
6.1.6
6.1.7
6.1.8
6.1.9
Noyce TR _______________________________________________________________
Nożyca TR
Nożyca TR i.S.
Nożyca mikrowentylacji
Nożyca mikrowentylacji i.S.
Nożyca TR do okien trapezowych
Nożyca TR do okien trapezowych i.S.
Nożyce UR (do okien angielskich) TR
Nożyce UR (do okien angielskich) TR i.S.
122
122
122
122
123
123
123
123
124
124
6.2
6.2.1
6.2.2
6.2.3
6.2.4
6.2.5
6.2.6
6.2.7
6.2.8
6.2.9
6.2.10
Noyce TO _______________________________________________________________
Nożyce TO
Nożyce TO z łącznikiem
Nożyce TO i.S.
Nożyce mikrowentylacji TO
Nożyce mikrowentylacji TO z łącznikiem
Nożyce mikrowentylacji TO i.S.
Nożyce TO do okien trapezowych
Nożyce TO do okien trapezowych i.S.
Nożyce TO do okien łukowych i.S.
Nożyce UR (do okien angielskich) TO
125
125
125
125
125
126
126
126
126
127
127
6.3
6.3.1
6.3.2
6.3.3.
6.3.4
6.3.5
Noyce INVISIBLE ________________________________________________________
Nożyce INVISIBLE
Nożyce INVISIBLE z zawiasem
Nozyca UR (do okien angielskich) INVISIBLE
Nożyce UR (do okien angielskich) z zawiasem VV
Zawias uchylny/rozwierny INVISIBLE
128
128
128
128
129
129
6.4
6.4.1
6.4.2
6.4.3
6.4.4
Noyce TV _______________________________________________________________
Nożyce TV
Ramię nożycy TV
Nożyce do okien łukowych TV
130
130
130
130
130
6.5
Noyce uchylne __________________________________________________________ 131
6.6
Noyce nawietli__________________________________________________________ 131
6.7
6.7.1
6.7.2
Noyce zabezp. do okien uchylnych z akcesoriami _____________________________ 131
Nożyce zabezp. do okien uchylnych
131
Nożyce do okien uchylnych
131
6.8
6.8.1
6.8.2
6.8.3
Dodatki do noyc _________________________________________________________
Nożyce dodatkowe
Zatrzask nożycy
Ogranicznik nożycy
132
132
132
132
123
Nożyce
6
Noyce
Noyce
6.1
Noyce TR
52446
6.1.1
Noyca TR
Gr. 00 1
Gr. 0 1
Gr. 1 1
srebrny
Gr. 2 1
Gr. 3 1
Gr. 4 1
1
0
0
0
1
1
1
1
400 - 430
431 - 600
601 - 800
646 - 800
801 - 1050
1051 - 1300
1301 - 1400
280 - 310
311 - 500
0-0
0-0
0-0
0-0
0-0
10
10
10
10
10
10
10
52443
52444
52445
206756
52446
52447
52448
0,00
0,00
0,00
0,00
0,00
0,00
0,00
801 - 1050
1051 - 1300
1301 - 1400
10
10
10
52904
52905
52906
0,00
0,00
0,00
311 - 500
311 - 500
0-0
0-0
0-0
0-0
0-0
0-0
0-0
0-0
10
10
10
10
10
10
10
10
10
10
52660
52661
52662
52663
206757
206758
52664
52665
52666
52667
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
Powyżej FFB 1400mm, lub ciężarze powyżej 100kg należy stosować dodatkową nożycę.
52904
6.1.2
Noyca TR i.S.
srebrny
1
Gr. 2 1
Gr. 3 1
Gr. 4 1
1
1
1
52664
6.1.3
srebrny
1
Noyca mikrowentylacji
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
Gr. 0 1
Gr. 0 1
Gr. 1 1
Gr. 1 1
Gr. 1 1
Gr. 1 1
Gr. 2 1
Gr. 2 1
Gr. 3 1
Gr. 3 1
0
0
0
0
1
1
1
1
1
1
431 - 600
431 - 600
601 - 800
601 - 800
646 - 800
646 - 800
801 - 1050
801 - 1050
1051 - 1300
1051 - 1300
Tylko w połączeniu z zamknięciem uchylnym. Powyżej FFB 1400mm, lub ciężarze powyżej 100kg należy stosować dodatkową nożycę.
124
Nożyce
55959
6.1.4
Noyca mikrowentylacji i.S.
srebrny
1
Gr. 2 1
Gr. 2 1
Gr. 3 1
Gr. 3 1
prawy
lewy
prawy
lewy
1
1
1
1
801 - 1050
801 - 1050
1051 - 1300
1051 - 1300
0-0
0-0
0-0
0-0
10
10
10
10
55959
55960
55961
55962
0,00
0,00
0,00
0,00
10
10
10
10
52497
52498
52499
52500
0,00
0,00
0,00
0,00
10
10
57919
57920
0,00
0,00
10
10
10
10
10525 2
10976
10724
58183
0,00
0,00
0,00
0,00
52498
6.1.5
Noyca TR do okien trapezowych
Długość skosu
srebrny
Gr. 0
Gr. 1
Gr. 2
Gr. 3
0
0
1
1
430 - 630
500 - 800
801 - 1050
1051 - 1300
srebrny
Gr. 2
Gr. 3
1
1
801 - 1050
1051 - 1300
57919
6.1.6
Noyca TR do okien trapezowych i.S.
Długość skosu
10525
10724
6.1.7
58183
Noyca TR do okien ukowych
i.S.
z narożnikiem B
srebrny
srebrny
z możliwościa połączenia górnego
srebrny
1
UWAGA: Nie stosować z wrębowymi zawiasami
2 Zawiera narożnik B 54554 i nożycę 57917
Gr. 0
Gr. 1
Gr. 2
kg
1
1
2
0
390 - 500
0-0
0-0
0-0
370 - 620
370 - 620
621 - 1250
370 - 1250
80 1
80
80
80
skrzydła!
125
Nożyce
52960
6.1.8
Gr. 00 1
Gr. 0 1
Gr. 1 1
Gr. 2 1
Gr. 3 1
srebrny
1 Powyżej
Noyce UR (do okien angielskich)
TR
0
0
0
1
1
400 - 430
431 - 600
601 - 800
801 - 1050
1051 - 1300
280 - 310
311 - 500
0-0
0-0
0-0
10
10
10
10
10
220122
52958
52959
52960
52961
0,00
0,00
0,00
0,00
0,00
0-0
0-0
10
10
220474
220475
0,00
0,00
FFB 1400mm, lub ciężarze powyżej 100kg należy stosować dodatkową nożycę.
220474
6.1.9
srebrny
126
Noyce UR (do okien angielskich) TR
i.S.
Gr. 2
Gr. 3
1
1
801 - 1050
1051 - 1300
Nożyce
6.2
Noyce TO
55157
6.2.1
Noyce TO
Gr. 00 1
Gr. 0 1
Gr. 1 1
Gr. 2 1
Gr. 3 1
Gr. 4 1
srebrny
1 Powyżej
0
0
0
1
1
1
400 - 430
431 - 600
601 - 800
801 - 1050
1051 - 1300
1301 - 1400
280 - 310
311 - 500
0-0
0-0
0-0
0-0
10
10
10
10
10
10
55150
55155
55156
55157
55289
55151
0,00
0,00
0,00
0,00
0,00
0,00
280 - 310
311 - 500
0-0
0-0
0-0
0-0
10
10
10
10
10
10
54953
54954
54955
54774
54956
54742
0,00
0,00
0,00
0,00
0,00
0,00
801 - 1050
1051 - 1300
1301 - 1400
10
10
10
52907
52908
52909
0,00
0,00
0,00
311 - 500
311 - 500
0-0
0-0
0-0
0-0
0-0
0-0
10
10
10
10
10
10
10
10
52668
52669
52670
52671
52672
52673
52674
52675
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
54774
6.2.2
Noyce TO z cznikiem
Gr. 00 1
Gr. 0 1
Gr. 1 1
Gr. 2 1
Gr. 3 1
Gr. 4 1
srebrny
1
0
0
0
1
1
1
400 - 430
431 - 600
601 - 800
801 - 1050
1051 - 1300
1301 - 1400
52907
6.2.3
Noyce TO i.S.
srebrny
1
Gr. 2 1
Gr. 3 1
Gr. 4 1
1
1
1
52672
6.2.4
srebrny
1
Noyce mikrowentylacji TO
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
Gr. 0 1
Gr. 0 1
Gr. 1 1
Gr. 1 1
Gr. 2 1
Gr. 2 1
Gr. 3 1
Gr. 3 1
0
0
0
0
1
1
1
1
431 - 600
431 - 600
601 - 800
601 - 800
801 - 1050
801 - 1050
1051 - 1300
1051 - 1300
127
Nożyce
55535
6.2.5
Noyce mikrowentylacji TO z
cznikiem
srebrny
prawy
lewy
1
Gr. 0 1
Gr. 1 1
Gr. 2 1
Gr. 3 1
Gr. 0 1
Gr. 1 1
Gr. 2 1
Gr. 3 1
0
0
1
1
0
0
1
1
431 - 600
601 - 800
801 - 1050
1051 - 1300
431 - 600
601 - 800
801 - 1050
1051 - 1300
311 - 500
0-0
0-0
0-0
311 - 500
0-0
0-0
0-0
475
670
920
1160
475
670
920
1160
10
10
10
10
10
10
10
10
55538
55540
55535
52682
55539
55541
55536
52683
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
10
10
10
10
55963
55964
55965
55966
0,00
0,00
0,00
0,00
10
10
10
10
55152
55376
55377
55378
0,00
0,00
0,00
0,00
10
10
57924
57925
0,00
0,00
55963
6.2.6
Noyce mikrowentylacji TO i.S.
srebrny
prawy
lewy
prawy
lewy
Gr. 2
Gr. 2
Gr. 3
Gr. 3
1
1
1
1
801 - 1050
801 - 1050
1051 - 1300
1051 - 1300
55376
6.2.7
Noyce TO do okien trapezowych
Długość skosu
srebrny
Gr. 0
Gr. 1
Gr. 2
Gr. 3
0
0
1
1
430 - 630
500 - 800
801 - 1050
1051 - 1300
srebrny
Gr. 2
Gr. 3
1
1
801 - 1050
1051 - 1300
57924
6.2.8
Noyce TO do okien trapezowych i.S.
Długość skosu
128
Nożyce
10836
6.2.9
10978
Noyce TO do okien ukowych
i.S.
z narożnikiem B
Gr. 0
Gr. 1
Gr. 2
kg
1
1
2
390 - 500
0-0
0-0
370 - 620
370 - 620
621 - 1250
80 1
80
80
10
10
10
10836 2
10978
10726
0,00
0,00
0,00
10
10
10
10
10
220127
52962
52963
52964
52965
0,00
0,00
0,00
0,00
0,00
1
UWAGA:
2
Nie stosować z wrębowymi zawiasami skrzydła!
Zawiera: nożycę 57921 i narożnik B 54554
52964
6.2.10 Noyce UR (do okien angielskich)
TO
srebrny
Gr. 00
Gr. 0
Gr. 1
Gr. 2
Gr. 3
0
0
0
1
1
400 - 430
431 - 600
601 - 800
801 - 1050
1051 - 1300
280 - 310
311 - 500
0-0
0-0
0-0
129
Nożyce
6.3
Noyce INVISIBLE
206318
6.3.1
Noyce INVISIBLE
Gr. 0 1
Gr. 1 1
Gr. 2 1
srebrny
1
Stosowane dla osi 9 i 13mm.
2
3 Z przedłużką maksymalny zakres zastosowania
0
0
1
490 - 710
711 - 800
801 - 1050 3
395 - 600
0-0
0-0
20 2
20 2
20 2
206316
206317
206318
0,00
0,00
0,00
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
206332
206333
206345
206346
206334
206335
206347
206348
206336
206337
206349
206350
206338
206339
206351
206352
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
20
20
20
207763
207762
207764
0,00
0,00
0,00
1300 mm
206337
6.3.2
srebrny
Noyce INVISIBLE z zawiasem
Ramię nożycy IVISIBLE 7mm oś mocowania
7mm
Ramię nożycy IVISIBLE 7mm oś mocowania
13mm
6.3.3
srebrny
1
kg
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
9V
9V
9V
9V
13V
13V
13V
13V
9V
9V
9V
9V
13V
13V
13V
13V
Gr. 0
Gr. 0
Gr.1-2
Gr.1-2
Gr. 0
Gr. 0
Gr.1-2
Gr.1-2
Gr. 0
Gr. 0
Gr.1-2
Gr.1-2
Gr. 0
Gr. 0
Gr.1-2
Gr.1-2
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
Nozyca UR (do okien angielskich)
INVISIBLE
Gr. 1 1
Gr. 0 1
Gr. 2 1
0
0
1
0-0
490 - 710
801 - 1050
130
395 - 710
395 - 710
711 - 1300
711 - 1300
395 - 710
395 - 710
711 - 1300
711 - 1300
395 - 710
395 - 710
711 - 1300
711 - 1300
395 - 710
395 - 710
711 - 1300
711 - 1300
0-0
395 - 600
0-0
Nożyce
207685
6.3.4
srebrny
Noyce UR (do okien angielskich) z zawiasem VV
Nożyca INVISIBLE UR 7mm oś mocowania
7mm
Nożyca INVISIBLE UR 7mm oś mocowania
13mm
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
9V
9V
9V
9V
13V
13V
13V
13V
9V
9V
9V
9V
13V
13V
13V
13V
Gr. 0
Gr. 0
Gr.1-2
Gr.1-2
Gr. 0
Gr. 0
Gr.1-2
Gr.1-2
Gr. 0
Gr. 0
Gr.1-2
Gr.1-2
Gr. 0
Gr. 0
Gr.1-2
Gr.1-2
kg
395 - 710
395 - 710
711 - 1300
711 - 1300
395 - 710
395 - 710
711 - 1300
711 - 1300
395 - 710
395 - 710
711 - 1300
711 - 1300
395 - 710
395 - 710
711 - 1300
711 - 1300
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
207685
207686
207695
207696
207687
207688
207697
207698
207689
207690
207699
207700
207691
207692
207701
207702
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
20
208993
0,00
208993
6.3.5
Zawias uchylny/rozwierny INVISIBLE
131
Nożyce
6.4
Noyce TV
52753
6.4.1
Noyce TV
srebrny
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
Gr. 0
Gr. 0
Gr. 1
Gr. 1
Gr. 2
Gr. 2
Gr. 3
Gr. 3
0
0
0
0
1
1
1
1
431 - 630
431 - 630
601 - 800
601 - 800
801 - 1050
801 - 1050
1051 - 1300
1051 - 1300
311 - 500
311 - 500
0-0
0-0
0-0
0-0
0-0
0-0
10
10
10
10
10
10
10
10
52753
52754
54918
54919
52757
52758
54920
54921
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
10
10
10
10
10
10
10
10
54926 1
54927 1
54928 1
54929 1
54884 1
54885 1
54924 1
54925 1
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
100
50
55354
58354
0,00
0,00
10
10
10
10
10
10
10
10
58298
58299
58350
58351
55357
55358
55434
55435
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
54926
6.4.2
Rami noycy TV
srebrny
1
kg
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
9V
9V
9V
9V
13V
13V
13V
13V
Gr.0-1
Gr.0-1
Gr.2-3
Gr.2-3
Gr.0-1
Gr.0-1
Gr.2-3
Gr.2-3
311 - 800
311 - 800
801 - 1300
801 - 1300
311 - 800
311 - 800
801 - 1300
801 - 1300
100
100
100
100
100
100
100
100
Do PVC dostępne na zapytanie.
58354
6.4.3
kg
srebrny
13V
9V
60
60
58298
6.4.4
Noyce do okien ukowych TV
srebrny
132
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
kg
9V
9V
9V
9V
13V
13V
13V
13V
Gr. 0
Gr. 0
Gr. 2
Gr. 2
Gr. 0
Gr. 0
Gr. 2
Gr. 2
1
1
2
2
1
1
2
2
370 - 620
370 - 620
621 - 1250
621 - 1250
370 - 620
370 - 620
621 - 1250
621 - 1250
60
60
60
60
60
60
60
60
Nożyce
209723
101548
6.5
Noyce uchylne
Nożyca uchylna
srebrny
205
20
209723
101548
0,00
0,00
srebrny
190
250
20
20
11026
11027
0,00
0,00
80
80
10
10
455347
455348
0,00
0,00
srebrny
srebrny
srebrny
srebrny
20
20
20
20
455386
455349
455387
455388
0,00
0,00
0,00
0,00
11026
6.6
6.7
Noyce nawietli
Noyce zabezp. do okien uchylnych z akcesoriami
455347
6.7.1
455348
Noyce zabezp. do okien uchylnych
srebrny
1
Z
2Z
kg
Gr. 1
Gr. 2
1
300 - 500
501 - 1200 2
okuciami INVISIBLE: 520 - 620 mm.
okuciami INVISIBLE: 621 - 1200 mm
455386
6.7.2
Noyce do okien uchylnych
Podkładka nożycy bezpieczeństwa FPS 1 mm
Podkładka nożycy bezpieczeństwa FPS skośna
133
Nożyce
6.8
Dodatki do noyc
10596
10530
43613
6.8.1
Noyce dodatkowe
Nożyca dodatkowa do okien RU 1
Nożyca dodatkowa do okien UR 2
Nożyca dodatkowa do mikrowentylacji prawy 1
Nożyca dodatkowa do mikrowentylacji lewy 1
Nożyca dodatkowa do łukowych
Ogranicznik kąta otwarcia
srebrny
srebrny
srebrny
srebrny
srebrny
biały RAL 9016
350
350
350
350
945
20
20
20
20
10
100
10596
11246
203521
203522
10530
43613
0,00
0,00
0,00
0,00
0,00
0,00
1 Jeżeli
2
w nożycy RU zastosowano hamulec nożycy, należy zastosować hamulec nożycy dodatkowej nr. 43613. Powyżej FFB 1400mm, lub ciężarze powyżej 100kg
należy stosować dodatkową nożycę.
Jeżeli zastosowano hamulec nożycy, należy zastosować hamulec nożycy dodatkowej Nr. 43613. Powyżej FFB 1400mm, lub ciężarze powyżej 100kg należy stosować
dodatkową nożycę.
43548
6.8.2
Zatrzask noycy
do nożycy Gr.00-1
do nożycy Gr.2-4
czarny
biały RAL 9016
100
100
43548
43549
0,00
0,00
czarny
biały RAL 9016
biały RAL 9016
100
100
100
43551
43552
43613
0,00
0,00
0,00
43551
6.8.3
Ogranicznik noycy
do nożycy Gr.00-1 1
do nożycy Gr.2-4 2
do nożycy dodatkowej
1 Głębokość
2
uchyłu: 75 mm z nożycą Gr. 00 + 0; 60 mm z Gr. 1.
Głębokość uchyłu: 80 mm z nożycą Gr. 2; 60 mm z Gr. 3 i 4.
134
7
Zawiasy górne
___________________________________________________________________________________
7.1
7.1.1
Zawias górny ramy PVC ___________________________________________________ 134
Zawias górny ramy PVC
134
7.2
7.2.1
Zawias górny ramy AS_____________________________________________________ 134
Zawias górny ramy AS 120 kg
134
7.3
cznik ktowy PVC/AS bez osonki _________________________________________ 135
7.4
cznik ktowy PVC/AS z osonk ___________________________________________ 136
7.5
7.5.1
7.5.2
Zawias górny ramy DT _____________________________________________________ 137
Zawias górny ramy DT 130 kg
137
Łącznik kątowy DT
137
7.6
7.6.1
7.6.2
Zawias górny ramy TO_____________________________________________________ 138
Zawias górny ramy TO
138
Łącznik kątowy TO
138
7.7
7.7.1
Frezowany zawias górny ramy ______________________________________________ 139
Frezowany zawias górny ramy
139
7.8
7.8.1
7.8.2
7.8.3
7.8.4
7.8.5
Osonki _________________________________________________________________
Osłonki zawiasu górnego ramy PVC, AS, DT
Osłonki łącznika kątowego PVC/AS
Osłonki łącznika kątowego DT
Osłonki zawiasu górnego ramy TO
Osłonki łącznika kątowego TO
140
140
140
141
141
141
135
Zawiasy górne
7
Zawiasy górne
Zawiasy górne
7.1
52480
94491
7.1.1
srebrny
biały RAL 9016 malowany str.
brązowy RAL 8019 malowany str.
kremowy RAL 9001 malowany str.
kg
czopy 3mm
czopy 7mm
czopy 3mm
czopy 7mm
czopy 3mm
czopy 7mm
czopy 7mm
czopy 3mm
100
120
100
120
100
120
120
100
Sztyft zawiasu
7.2
52480
52481
204039
204779
207979
207980
204041
204778
94491
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
50
50
50
50
200
54694
54695
207876
207877
94491
0,00
0,00
0,00
0,00
0,00
Zawias górny ramy AS
54694
7.2.1
94491
Zawias górny ramy AS 120 kg
srebrny
Sztyft zawiasu
136
100
100
100
100
100
100
100
100
200
kg
12/18
12/20
12/18
12/20
120
120
120
120
Zawiasy górne
54706
7.3
cznik ktowy PVC/AS bez osonki
srebrny
12/18-9
12/18-10
12/18-11
12/18-13
12/18-14
12/18-26
12/20-9
12/20-10
12/20-11
12/20-13
12/20-14
12/20-15
12/20-26
12/21-13
12/22-9
12/22-10
12/22-13
biały RAL 9016 malowany str. 12/18-9
12/18-10
12/18-11
12/18-13
12/18-14
12/20-9
12/20-10
12/20-11
12/20-13
12/20-14
12/20-15
12/21-13
12/22-9
12/22-10
12/22-13
brązowy RAL 8019 malowany 12/20-13
str.
kremowy RAL 9001
12/20-9
malowany str.
12/20-13
12/21-13
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
54706
58619
206998
54709
56771
58477
52487
52489
52488
52486
55359
55883
59469
58004
55085
220039
55051
207882
207883
207884
207885
207886
207268
207888
207889
206588
207890
207891
207267
207892
207894
207895
207982
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
100
100
100
207265
207264
207266
0,00
0,00
0,00
137
Zawiasy górne
201062
7.4
cznik ktowy PVC/AS z osonk
srebrny
138
12/18-9
12/18-14
12/20-9
12/20-10
12/20-11
12/20-13
12/20-14
12/20-15
12/21-13
12/22-9
12/22-10
12/22-13
100
100
100
100
100
100
100
100
100
100
100
100
201062
201063
54799
55126
201066
55009
201064
201067
58006
201068
201087
201094
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
Zawiasy górne
7.5
Zawias górny ramy DT
202543
7.5.1
94491
Zawias górny ramy DT 130 kg
kg
srebrny
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
brązowy RAL 8019 malowany
Sztyft zawiasu
1
4/15
4/18-9
4/18-9
4/18-13
4/18-13
12/18
12/20
4/18-9
4/18-9
4/18-13
4/18-13
12/18
12/20
4/15
12/18
130 1
130 1
130 1
130 1
130 1
130 1
130 1
130 1
130 1
130 1
130 1
130 1
130 1
130 1
130 1
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
200
202545
202541
202542
206999
207000
202543
202544
207878
207879
207006
207007
207880
207881
210937
206203
94491
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
50
50
50
50
50
50
50
100
100
100
100
100
100
202533
202534
202535
202539
206718
202536
220053
207896
207897
207898
208936
207899
207981
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
Przy ciężarze pow. 100kg, wkręcać wkręty także wewnątrz wspornika.
202534
7.5.2
cznik ktowy DT
srebrny
4/15-9
4/18-9 i 12/18-9
4/18-13 i 12/18-13
12/18-11
12/18-14
12/20-9
12/20-13
biały RAL 9016 malowany str. 4/15-9
4/18-9 i 12/18-9
4/18-13 i 12/18-13
12/18-11
12/20-9
brązowy RAL 8019 malowany 12/18-9
str.
139
Zawiasy górne
7.6
7.6.1
55414
7.6.1.1 Zawias górny ramy TO 130 kg
srebrny
kg
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
4/15-9
4/15-9
4/18-9
4/18-9
12/18-9
12/18-9
12/20-9
12/20-9
4/15-9
4/15-9
12/18-9
12/18-9
130
130
130
130
130
130
130
130
130
130
130
130
50
50
50
50
50
50
50
50
50
50
50
50
55414
55415
55235
55236
52396
52397
54716
54717
53927
53928
22519
22517
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
50
50
50
50
52642
52643
207061
207062
0,00
0,00
0,00
0,00
50
50
50
50
50
55416
52388
54718
52508
22526
0,00
0,00
0,00
0,00
0,00
52642
7.6.1.2 Zawias górny ramy TO 80 kg
srebrny
krótki
kg
prawy
lewy
prawy
lewy
12/18-9
12/18-9
4/15-9
4/15-9
80
80
80
80
55416
7.6.2
cznik ktowy TO
srebrny
140
kg
15Ü
18Ü
20Ü
15Ü
18Ü
130
130
130
130
130
Zawiasy górne
7.7
58076
7.7.1
srebrny
kg
prawy
lewy
80
80
50
50
58076
58077
0,00
0,00
141
Zawiasy górne
7.8
Osonki
42083
7.8.1
Osonki zawiasu górnego ramy PVC, AS, DT
srebrny
RAL 9016
jasnobrązowy
szampański
Chrom-Look
F5
Gold-Look
RAL 9001
czarny
tytanowy
metalizowany
barwiony w masie
barwiony w masie
barwiony w masie
metalizowany
metalizowany
barwiony w masie
metalizowany
barwiony w masie
barwiony w masie
metalizowany
100
100
100
100
100
100
100
100
100
100
100
44290
43761
42083
42097
42103
44243
42189
42098
42191
42190
42099
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
barwiony w masie
metalizowany
barwiony w masie
barwiony w masie
metalizowany
metalizowany
barwiony w masie
metalizowany
barwiony w masie
barwiony w masie
metalizowany
100
100
100
100
100
100
100
100
100
100
100
43760
44291
42084
42105
42108
44244
42192
42106
42194
42193
42107
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
42084
7.8.2
Osonki cznika ktowego PVC/AS
srebrny
RAL 9016
jasnobrązowy
szampański
Chrom-Look
F5
Gold-Look
RAL 9001
czarny
tytanowy
142
Zawiasy górne
354669
7.8.3
Osonki cznika ktowego DT
srebrny
RAL 9016
jasnobrązowy
szampański
Chrom-Look
F5
Gold-Look
RAL 9001
czarny
tytanowy
barwiony w masie
barwiony w masie
barwiony w masie
metalizowany
metalizowany
barwiony w masie
metalizowany
barwiony w masie
barwiony w masie
metalizowany
100
100
100
100
100
100
100
100
100
100
354674
354669
354670
354673
354676
354675
354671
356597
356598
354672
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
metalizowany
metalizowany
barwiony w masie do profili
drewnianych
drewnianych
barwiony w masie
barwiony w masie
metalizowany
metalizowany
barwiony w masie
barwiony w masie
metalizowany
metalizowany
barwiony w masie
barwiony w masie
metalizowany
metalizowany
100
50
360239
360240
40498
0,00
0,00
0,00
50
40499
0,00
50
50
50
50
50
50
50
50
50
50
50
50
41574
41576
41695
41696
40746
40747
40503
40505
42123
42124
40761
40763
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
metalizowany
drewnianych
barwiony w masie
metalizowany
barwiony w masie
metalizowany
barwiony w masie
metalizowany
100
50
360241
40506
0,00
0,00
50
50
50
50
50
50
41587
41697
40745
40508
42137
40760
0,00
0,00
0,00
0,00
0,00
0,00
40498
7.8.4
Osonki zawiasu górnego ramy TO
prawy
lewy
prawy
srebrny
srebrny
biały
lewy
biały
prawy
lewy
jasnobrązowy
jasnobrązowy
szampański
szampański
F5
F5
Gold-Look
Gold-Look
czarny
czarny
tytanowy
tytanowy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
40506
7.8.5
Osonki cznika ktowego TO
srebrny
biały
jasnobrązowy
szampański
F5
Gold-Look
czarny
tytanowy
143
Zawiasy górne
144
8
Zawiasy dolne
___________________________________________________________________________________
8.1
8.1.1
8.1.2
Zawias dolny ramy PVC ____________________________________________________ 144
Zawias dolny ramy PVC
144
Zawias dolny skrzydła PVC
145
8.2
8.2.1
Wrbowy zawias dolny skrzyda PVC ________________________________________ 145
145
8.3
8.3.1
8.3.2
Zawias dolny ramy AS _____________________________________________________ 146
Zawias dolny ramy AS
146
Zawias dolny skrzydła AS
147
8.4
8.4.1
8.4.2
Zawias dolny ramy DT _____________________________________________________ 148
Zawias dolny ramy DT
148
Zawias dolny skrzydła DT
149
8.5
8.5.1
8.5.2
8.5.3
8.5.4
8.5.5
Zawias dolny ramy TO _____________________________________________________
Zawias dolny ramy TO
Zawias dolny skrzydła TO
Zawias dolny skrzydła TO do drzwi
Dodatki do zawiasu dolnego ramy TO
Zawias wiercony
151
151
151
152
152
152
8.6
8.6.1
8.6.2
8.6.3
8.6.4
8.6.5
8.6.6
8.6.7
8.6.8
8.6.9
8.6.10
Osonki _________________________________________________________________
Osłonki zawiasu skrzydła PVC, AS i DT
Osłonki zawiasu dolnego skrzydła PVC i DT
Osłonki zawiasu dolnego skrzydła PVC
Osłonki wrębowego zawiasu dolnego skrz. PVC i DT
Osłonki zawiasu dolnego ramy AS
Osłonki zawiasu dolnego skrzydła AS i DT z ÜV
Osłonki zawiasu dolnego ramy TO
Osłonki zabezp. zawiasu dolnego skrzydła PVC
Osłonki zabezp. wrębowego zawiasu dolnego PVC i DT
Osłonki zabezp. wrębowego zawiasu dolnego PVC i DT
153
153
153
153
154
154
155
155
156
156
156
8.7
8.7.1
Dodatki do zawiasu dolnego ramy ___________________________________________ 157
Podkładki
157
8.8
8.8.1
8.8.2
8.8.3
Zawias dolny ramy TV _____________________________________________________
Zawias dolny skrzydła TV
Zawias dolny skrzydła okna łukowe TV
8.9
8.9.1
8.9.2
Zawias dolny ramy IVISIBLE ________________________________________________ 159
Część skrzydłowa zawiasu dolnego ramy VV
159
Część ramowa zawiasu dolnego ramy VV
159
158
158
158
158
145
Zawiasy dolne
8
Zawiasy dolne
Kombinacje zawiasów dolnych PVC
Zawiasy dolne
4
Zawias
dolny
Zawias
skrzydła
Zawias skrzydła 120 kg
czopy 3 mm
Zawias skrzydła 120 kg
czopy 5 mm
Zawias wrębowy skrzydła 120 kg
8.1
52483
maks. ciężar skrzydła
100 kg
Zawias dolny z czopami
nośnymi 7 mm 120 kg
52485
52484/
52764
100 kg
120 kg
100 kg
100 kg
120 kg
100 kg
100 kg
120 kg
52483
8.1.1
52484
srebrny
146
Zawias dolny z 3 mm
Zawias dolny z krótkimi
czopami pozycyjnymi 100 kg czopami nośnymi 7 mm 100 kg
kg
czopy nośne 3 mm
czopy nośne 7 mm długości 12 mm
7 mm czop 23 mm
czopy nośne 7 mm krótkie
czopy nośne 3 mm
7 mm czop 23 mm
czopy nośne 3 mm
100
120
120
100
100
120
120
100
100
100
czopy nośne 3 mm
7 mm czop 23 mm
100
120
100
100
100
100
100
100
100
100
100
100
100
100
100
52483
52764
52484
52485
206802
207902
207278
206586
207984
207983
207901
207277
207279
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
Zawiasy dolne
52478
52479
8.1.2
Zawias dolny skrzyda PVC
srebrny
czopy poz. 3 mm
czopy poz. 3 mm
czopy poz. 3 mm
czopy poz. 3 mm
8.2
kg
120
120
120
120
120
120
120
120
120
100
100
100
100
100
100
100
100
100
52478
206196
52479
206848
206584
207985
207986
207280
207288
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
100
100
100
100
100
100
100
100
100
100
100
100
20
20
100
100
100
100
100
100
55424
55425
59444
59443
58475
58476
54890
54891
54892
54893
59916
59917
57210
57209
207916
207917
207918
207919
207920
207921
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
Wrbowy zawias dolny skrzyda PVC
55424
8.2.1
57209
Wrbowy zawias dolny skrzyda PVC
srebrny
1 i.S. 2
1
Nie stosować w oknach łukowych i trapezowych!,
2 Stosować w oknach utrudniających włamanie
kg
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
12/18-9
12/18-9
12/18-13
12/18-13
12/18-26
12/18-26
12/20-9
12/20-9
12/20-13
12/20-13
12/20-26
12/20-26
12/20-13
12/20-13
12/18-9
12/18-9
12/20-9
12/20-9
12/20-13
12/20-13
120 1
120 1
120 1
120 1
80 1
80 1
120 1
120 1
120 1
120 1
80 1
80 1
120 1
120 1
120 1
120 1
120 1
120 1
120 1
120 1
Do systemów z uszczelką przylgową - tylko na zapytanie!
147
Zawiasy dolne
8.3
54690
8.3.1
srebrny
148
kg
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
12/18 5L
12/18 5L
12/18
12/18
12/20
12/20
12/18
12/18
12/20
12/20
80
80
120
120
120
120
120
120
120
120
50
50
50
50
50
50
50
50
50
50
205989
205990
54690
54691
54692
54693
207904
207905
207906
207907
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
Zawiasy dolne
54698
8.3.2
58099
58041
Zawias dolny skrzyda AS
srebrny 1
1 i.S. 2
z podkładką
1
z podkładką
kg
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
12/18-9
12/18-9
12/18-11
12/18-11
12/18-13
12/18-13
12/20-9
12/20-9
12/20-13
12/20-13
12/18-9
12/18-9
12/20-9
12/20-9
12/20-13
12/20-13
12/18-9
12/18-9
12/20-13
12/20-13
12/18-9
12/18-9
12/18-11
12/18-11
12/18-13
12/18-13
12/20-9
12/20-9
12/20-13
12/20-13
12/20-13
12/20-13
120
120
120
120
120
120
120
120
120
120
120
120
120
120
120
120
120
120
120
120
120
120
120
120
120
120
120
120
120
120
120
120
50
50
50
50
50
50
50
50
50
50
20
20
20
20
20
20
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
54698
54699
206996
206997
54700
54701
54702
54703
54704
54705
58099
58100
58101
58102
58097
58098
58041
58042
222168
222169
207922
207923
207924
207925
207926
207927
207928
207929
207930
207931
207932
207933
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
1 Do
2
systemów z uszczelką przylgową - tylko na zapytanie!
Stosować w oknach utrudniających włamanie
149
Zawiasy dolne
8.4
55493
8.4.1
55092
52703
srebrny
do drzwi balkonowych
150
kg
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
4/15
4/15
4/18-13
4/18-13
4/18
4/18
12/18
12/18
12/20
12/20
12/18
12/18
12/20
12/20
4/15
4/15
4/18-13
4/18-13
4/18
4/18
12/18
12/18
12/20
12/20
130
130
130
130
130
130
130
130
130
130
130
130
130
130
130
130
130
130
130
130
130
130
130
130
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
55492
55493
207001
207002
55092
55093
52703
52704
54726
54727
59490
59491
58601
58602
207908
207909
207008
207009
207910
207911
207912
207913
207914
207915
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
Zawiasy dolne
8.4.2
Zawias dolny skrzyda DT
55872
57116
54710
8.4.2.1 Zawias dolny skrzyda DT przykrcany do przylgi
srebrny
1 i.S. 1
przykręcany do przylgi ÜV, z podkładką
przykręcany do przylgi ÜV
biały RAL 9016 malowany str. przykręcany do przylgi ÜV, z podkładką
1
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
kg
12/18-9
12/18-9
12/18-13
12/18-13
12/20-9
12/20-9
12/20-13
12/20-13
12/18-9
12/18-9
12/18-11
12/18-11
12/18-13
12/18-13
4/15-9
4/15-9
4/18-9
4/18-9
4/18-13
4/18-13
12/18-9
12/18-9
12/18-13
12/18-13
12/20-9
12/20-9
12/20-13
12/20-13
12/18-11
12/18-11
4/15-9
4/15-9
4/18-9
4/18-9
4/18-13
4/18-13
12/18-9
12/18-9
12/18-13
12/18-13
12/20-9
12/20-9
130
130
130
130
130
130
130
130
130
130
130
130
130
130
130
130
130
130
130
130
130
130
130
130
130
130
130
130
130
130
130
130
130
130
130
130
130
130
130
130
130
130
20
20
20
20
20
20
20
20
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
55872
55873
55868
55869
55874
55875
203361
203362
57116
57117
201016
201017
209594
209595
55494
55495
220048
220051
207870
207871
54710
54711
55452
55453
54712
54713
220045
220046
209500
209501
207940
207941
207942
207943
207872
207873
207944
207945
207946
207947
207948
207949
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
151
Zawiasy dolne
55097
58103
8.4.2.2 Zawias dolny skrzyda DT
srebrny
1 i.S. 1
1
kg
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
4/18-9
4/18-9
12/18-9
12/18-9
12/18-13
12/18-13
12/20-9
12/20-9
4/18-9
4/18-9
4/18-9
4/18-9
12/18-9
12/18-9
12/20-9
12/20-9
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
50
50
50
50
50
50
50
50
20
20
50
50
50
50
50
50
55097
55098
52706
52707
208888
208889
54728
54729
58103
58104
207934
207935
207936
207937
207938
207939
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
50
50
50
50
50
50
50
50
50
50
50
50
50
50
57232
57233
209407
209408
209409
209410
54684
54685
209411
209412
54688
54689
209413
209414
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
57232
54684
8.4.2.3 Zawias dolny skrzyda DT do drzwi
srebrny
do drzwi balkonowych
do drzwi balkonowych przykręcany do
przylgi ÜV
152
kg
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
12/18-9
12/18-9
12/18-13
12/18-13
12/20-13
12/20-13
12/18-9
12/18-9
12/18-13
12/18-13
12/20-9
12/20-9
12/20-13
12/20-13
100
100
100
100
100
100
130
130
130
130
130
130
130
130
Zawiasy dolne
8.5
36668
55412
8.5.1
Podkładka zawias TO srebrny
srebrny
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
1
kg
4/15
4/15
4/18
4/18
12/18
12/18
12/20
12/20
4/15
4/15
12/18
12/18
130 1
130 1
130 1
130 1
130 1
130 1
130 1
130 1
130 1
130 1
130 1
130 1
50
50
50
50
50
50
50
50
50
50
50
50
50
36668
55412
55413
55237
55238
52399
52398
54722
54723
52511
52512
22520
22522
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
20
20
50
50
50
50
50
50
50
50
50
50
50
50
52901
52900
55410
55411
55239
55240
52394
52395
54724
54725
52509
52510
22523
22524
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
Pow. ciężaru skrzydła 100kg, stosować dybel wzmacniający!
52901
55410
8.5.2
srebrny
Zawias dolny skrzyda TO
2 i.S. 1
biały RAL 9016 malowany str. przykręcany do przylgi ÜV
1 Stosować
kg
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
12/18
12/18
4/15-9
4/15-9
4/18-9
4/18-9
12/18-9
12/18-9
12/20-9
12/20-9
4/15-9
4/15-9
12/18-9
12/18-9
130
130
130
130
130
130
130
130
130
130
130
130
130
130
w oknach utrudniających włamanie
153
Zawiasy dolne
58604
8.5.3
Zawias dolny skrzyda TO do drzwi
srebrny
do drzwi balkonowych przykręcany do
przylgi ÜV
kg
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
4/15-9
4/15-9
4/15-9 dół 11Ü
4/15-9 dół 11Ü
4/18 i 12/18-9
4/18 i 12/18-9
12/18-9 dół 4L
12/18-9 dół 4L
12/20-9
12/20-9
130
130
130
130
130
130
130
130
130
130
50
50
50
50
50
50
50
50
50
50
58604
58605
59470
59471
55067
55068
58291
58292
58470
58471
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
100
100
100
44302
43719
44354
0,00
0,00
0,00
20
10915
0,00
44302
8.5.4
Dodatki do zawiasu dolnego ramy TO
Ogranicznik uszczelki 4 mm
RAL 9022
RAL 9022
RAL 9022
10915
8.5.5
srebrny
154
Zawias wiercony
kg
60
Zawiasy dolne
8.6
Osonki
41742
8.6.1
Osonki zawiasu skrzyda PVC, AS i DT
srebrny
RAL 9016
jasnobrązowy
szampański
Chrom-Look
F5
Gold-Look
RAL 9001
RAL 9022
czarny
tytanowy
metalizowany
barwiony w masie
barwiony w masie
metalizowany
metalizowany
barwiony w masie
metalizowany
barwiony w masie
barwiony w masie
barwiony w masie
metalizowany
100
100
100
100
100
100
100
100
100
100
100
360232
41742
41762
42049
44241
42195
41763
42207
43566
42196
42048
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
metalizowany
barwiony w masie
barwiony w masie
metalizowany
metalizowany
barwiony w masie
metalizowany
barwiony w masie
barwiony w masie
barwiony w masie
metalizowany
100
100
100
100
100
100
100
100
100
100
100
360231
41743
41752
42058
44242
42208
41760
42215
43567
42209
42057
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
barwiony w masie
barwiony w masie
metalizowany
metalizowany
barwiony w masie
metalizowany
barwiony w masie
barwiony w masie
barwiony w masie
metalizowany
100
100
100
100
100
100
100
100
100
100
42087
42093
42096
44245
42186
42094
42188
43940
42187
42095
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
41743
8.6.2
Osonki zawiasu dolnego skrzyda PVC i DT
srebrny
RAL 9016
jasnobrązowy
szampański
Chrom-Look
F5
Gold-Look
RAL 9001
RAL 9022
czarny
tytanowy
42087
8.6.3
Osonki zawiasu dolnego skrzyda PVC
RAL 9016
jasnobrązowy
szampański
Chrom-Look
F5
Gold-Look
RAL 9001
RAL 9022
czarny
tytanowy
155
Zawiasy dolne
41740
8.6.4
Osonki wrbowego zawiasu dolnego skrz. PVC i DT
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
RAL 9016
RAL 9016
jasnobrązowy
jasnobrązowy
szampański
szampański
Chrom-Look
Chrom-Look
F5
F5
Gold-Look
Gold-Look
RAL 9001
RAL 9001
RAL 9022
RAL 9022
czarny
czarny
tytanowy
tytanowy
barwiony w masie
barwiony w masie
barwiony w masie
barwiony w masie
metalizowany
metalizowany
metalizowany
metalizowany
barwiony w masie
barwiony w masie
metalizowany
metalizowany
barwiony w masie
barwiony w masie
barwiony w masie
barwiony w masie
barwiony w masie
barwiony w masie
metalizowany
metalizowany
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
41740
41741
41764
41770
42064
42061
44239
44240
42599
42598
41769
41771
43553
43554
43564
43565
43518
43519
42063
42060
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
barwiony w masie
barwiony w masie
barwiony w masie
barwiony w masie
metalizowany
metalizowany
barwiony w masie
barwiony w masie
metalizowany
metalizowany
barwiony w masie
barwiony w masie
barwiony w masie
barwiony w masie
barwiony w masie
barwiony w masie
metalizowany
metalizowany
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
43622
43623
43727
43728
43733
43734
43735
43736
43729
43730
43739
43740
43743
43744
43737
43738
43731
43732
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
43622
8.6.5
Osonki zawiasu dolnego ramy AS
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
156
RAL 9016
RAL 9016
jasnobrązowy
jasnobrązowy
szampański
szampański
F5
F5
Gold-Look
Gold-Look
RAL 9001
RAL 9001
RAL 9022
RAL 9022
czarny
czarny
tytanowy
tytanowy
Zawiasy dolne
43587
8.6.6
Osonki zawiasu dolnego skrzyda AS i DT z ÜV
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
8.6.7
RAL 9016
RAL 9016
jasnobrązowy
jasnobrązowy
szampański
szampański
Chrom-Look
Chrom-Look
F5
F5
Gold-Look
Gold-Look
RAL 9001
RAL 9001
RAL 9022
RAL 9022
czarny
czarny
tytanowy
tytanowy
barwiony w masie
barwiony w masie
barwiony w masie
barwiony w masie
metalizowany
metalizowany
metalizowany
metalizowany
barwiony w masie
barwiony w masie
metalizowany
metalizowany
barwiony w masie
barwiony w masie
barwiony w masie
barwiony w masie
barwiony w masie
barwiony w masie
metalizowany
metalizowany
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
100
43587
43588
43590
43601
43593
43604
44246
44247
43595
43606
43591
43602
43598
43609
43597
43608
43596
43607
43592
43603
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
metalizowany
metalizowany
drewnianych
drewnianych
barwiony w masie
barwiony w masie
metalizowany
metalizowany
barwiony w masie
barwiony w masie
metalizowany
metalizowany
barwiony w masie
barwiony w masie
metalizowany
metalizowany
100
100
50
360235
360236
40345
0,00
0,00
0,00
50
40346
0,00
50
50
50
50
50
50
50
50
50
50
50
50
41612
41613
41692
41691
41202
41203
40489
40490
42126
42127
40762
40764
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
Osonki zawiasu dolnego ramy TO
40345
8.6.7.1 Osonki zawiasu dolnego ramy TO
prawy
lewy
prawy
srebrny
srebrny
biały
lewy
biały
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
jasnobrązowy
jasnobrązowy
szampański
szampański
F5
F5
Gold-Look
Gold-Look
czarny
czarny
tytanowy
tytanowy
157
Zawiasy dolne
40343
8.6.7.2 Osonki zawiasu dolnego skrzyda TO
prawy
lewy
prawy
srebrny
srebrny
biały
lewy
biały
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
jasnobrązowy
jasnobrązowy
szampański
szampański
F5
F5
Gold-Look
Gold-Look
czarny
czarny
tytanowy
tytanowy
metalizowany
metalizowany
drewnianych
drewnianych
barwiony w masie
barwiony w masie
metalizowany
metalizowany
barwiony w masie
barwiony w masie
metalizowany
metalizowany
barwiony w masie
barwiony w masie
metalizowany
metalizowany
100
100
50
360237
360238
40343
0,00
0,00
0,00
50
40344
0,00
50
50
50
50
50
50
50
50
50
50
50
50
41614
41615
41694
41693
41204
41205
40460
40462
42131
42132
40758
40759
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
100
100
100
40341
203287
43651
0,00
0,00
0,00
43651
8.6.8
Osonki zabezp. zawiasu dolnego skrzyda PVC
RAL 9016
RAL 8019
RAL 9022
barwiony w masie
barwiony w masie
barwiony w masie
43626
8.6.9
Osonki zabezp. wrbowego zawiasu dolnego PVC i DT
Osłonka śruby reg. zawias dolny ramy AS, DT, TO z ÜV RAL 9016
Osłonka śruby reg. zawias dolny ramy AS, DT, TO z ÜV czarny
100
100
100
100
42166
43626
40342
44204
0,00
0,00
0,00
0,00
100
100
42185
43701
0,00
0,00
42185
8.6.10 Osonki zabezp. wrbowego zawiasu dolnego PVC i DT
Osłonka śruby reg. zawiasu wrębowego skrzydła PVC i zawias skrzydła DT RAL 9016
Osłonka śruby reg. zawiasu wrębowego skrzydła PVC i zawias skrzydła DT RAL 9022
158
Zawiasy dolne
8.7
Dodatki do zawiasu dolnego ramy
40485
8.7.1
41262
Podkadki
Podkładka kątowa rowek okuciowy
Podkładka kątowa -1 mm rowek okuciowy
Podkładka kątowa dwustronna do zawiasu DT i TO rowek okuciowy
Podkładka kątowa dwustronna do zawiasu AS i DT z ÜV rowek okuciowy
naturalny
naturalny
naturalny
naturalny
100
100
100
100
40485
40486
41262
44234
0,00
0,00
0,00
0,00
159
Zawiasy dolne
8.8
Zawias dolny ramy TV
54930
8.8.1
srebrny
1
kg
prawy
lewy
prawy
lewy
9V
9V
13V
13V
100
100
100
100
50
50
50
50
54930 1
54931 1
55291 1
55292 1
0,00
0,00
0,00
0,00
50
50
50
50
54932
54933
58131
58132
0,00
0,00
0,00
0,00
10
10
10
10
58352
58353
55353
55355
0,00
0,00
0,00
0,00
Do PVC dostępne na zapytanie.
54932
8.8.2
Zawias dolny skrzyda TV
srebrny
kg
prawy
lewy
prawy
lewy
9V
9V
13V
13V
100
100
100
100
58352
8.8.3
srebrny
160
Zawias dolny skrzyda okna ukowe TV
do okien i drzwi balkonowych do okien
łukowych
prawy
lewy
prawy
lewy
kg
9V
9V
13V
13V
60
60
60
60
Zawiasy dolne
8.9
Zawias dolny ramy IVISIBLE
206327
8.9.1
Cz skrzydowa zawiasu dolnego ramy INVISIBLE
srebrny
kg
prawy
lewy
100
100
20
20
206327
206328
0,00
0,00
20
20
20
20
20
20
20
20
206353
206354
206355
206356
206357
206358
206359
206360
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
206353
194
8.9.2
srebrny
Cz ramowa zawiasu dolnego ramy INVISIBLE
7mm
13mm
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
9V
9V
13V
13V
9V
9V
13V
13V
kg
100
100
100
100
100
100
100
100
161
Zawiasy dolne
162
9
___________________________________________________________________________________
9.1
9.1.1
9.1.2
9.1.3
9.1.4
9.1.5
Uchwyt zawiasu górnego __________________________________________________
Uchwyt zawiasu górnego TR
Uchwyt zawiasu górnego TO
Podkładki pod uchwyt zawiasu R
Uchwyt zawiasu górnego TR do okien trapezowych
Uchwyt zawiasu górnego do okien łukowych TV
162
162
162
162
162
162
9.2
9.2.1
9.2.2
9.2.3
Zawias uchylny/rozwierny TR dla ukowych ___________________________________
Zawias uchylny do okien PVC
Zawias uchylny/rozwierny TO dla łukowych
Zawias uchylny regulowany
163
163
163
163
9.3
Zawias rozwierny TV ______________________________________________________ 163
9.4
Tama zawiasu rozwiernego TV _____________________________________________ 163
9.5
Zawias do 3-skrz. _________________________________________________________ 164
9.6
Podkadki pod uchwyt zawiasu R____________________________________________ 164
9.7
9.7.1
9.7.2
9.7.3
9.7.4
Zawias poredni Paumell __________________________________________________
Podkładka zawias pośredni Paumell cz. ramy
Podkładka zawias pośredni Paumell cz. skrz
165
165
165
165
165
9.8
9.8.1
9.8.2
9.8.3
9.8.4
9.8.5
9.8.6
Dociski rodkowe_________________________________________________________
Dociski środkowe zewnętrzne PVC
Dociski środkowe zewnętrzne do drewna
Dociski środkowe frezowane
Dociski środkowe universal
Dociski środkowe wewnętrzne regulowane
Dociski środkowe wewnętrzne
166
166
166
166
167
167
167
9.9
Docisk rodkowy do oku VV _______________________________________________ 168
9.10
9.10.1
9.10.2
9.10.3
9.10.4
9.10.5
Dodatki do zawiasów rozwiernych i docisków rodkowych ______________________
Osłonki do docisków środkowych cz. skrzydłowa
Osłonki do docisków środkowych cz. ramowa
Osłonki do zawiasów rozwiernych i docisków środkowych
Osłonki do zawiasów rozwiernych i docisków środkowych
Osłonki zawias pośredni Paumell
169
169
169
169
170
170
163
Zawiasy rozwierne i dociski środkowe
9
9.1
52702
207115
9.1.1
52462
Uchwyt zawiasu górnego TR
Uchwyt zawiasu DT drewno
srebrny
Uchwyt zawiasu rozwiernego przedłużany z elem.nośnym rowek okuciowy bez łącznika kątowego srebrny
srebrny
Uchwyt zawiasu PVC + AS 1
1W
50
10
50
52702
207115
52462
0,00
0,00
0,00
50
50
50
10
50
55417
54777
54719
207116
220076
0,00
0,00
0,00
0,00
0,00
100
41103
0,00
srebrny
srebrny
20 1
50
10936
52501
0,00
0,00
srebrny
srebrny
srebrny
srebrny
20
50
100
100
203801
57280
94090
94091
0,00
0,00
0,00
0,00
oknach drewnianych stosować tylko z rowkiem okuciowym.
55417
207116
9.1.2
Uchwyt zawiasu górnego TO
Uchwyt zawiasu TO 15Ü
Uchwyt zawiasu rozwiernego przedłużany TO rowek okuciowy bez połączenia kątowego
Uchwyt zawiasu TO drewno bez połączenia kątowego
srebrny
srebrny
srebrny
srebrny
srebrny
41103
9.1.3
Podkadki pod uchwyt zawiasu R
naturalny
10936
52501
9.1.4
Uchwyt zawiasu górnego TR do okien trapezowych
Uchwyt zawiasu rozwiernego do trapezowych TO z podkładką
Uchwyt zawiasu rozwiernego do trapezowych DT + AS
1 Dostawa
rowek okuciowy
57280
9.1.5
Uchwyt zawiasu górnego do okien ukowych TV
Uchwyt zawiasu rozwiernego do okien łukowych do TV 9V
Uchwyt zawiasu rozwiernego do okien łukowych do TV 13V
Docisk środkowy TV Drewno + PVC
Docisk środkowy TV FT20
164
9.2
Zawias uchylny/rozwierny TR dla ukowych
94030
9.2.1
Zawias uchylny do okien PVC
Zawias rozwierny do łukowych bez łącznika kątowego PVC 1
1
kg
srebrny
30
100
94030
0,00
50
100
54775
52468
0,00
0,00
50
52321
0,00
100
100
100
100
54915
54916
54922
54923
0,00
0,00
0,00
0,00
100
54917
0,00
Do łączenia z zawiasem górnym DT okna PVC i drewniane
54775
9.2.2
52468
Zawias uchylny/rozwierny TO dla ukowych
Zawias rozwierny do łukowych TO z podkładkami dystansowymi gładki
Zawias rozwierny do łukowych DT + AS bez łącznika kątowego drewno
kg
srebrny
srebrny
80
30
52321
9.2.3
Zawias uchylny regulowany
Zawias rozwierny do łukowych regulowany rowek okuciowy 1
1
kg
srebrny
30
Przy stosowaniu zawiasu uchylnego do okien łukowych jako zawias rozwiernym, ciężar skrzydła maks.80 kg
54915
9.3
Zawias rozwierny TV
Zawias rozwierny do TV 9V prawy
Zawias rozwierny do TV 9V lewy
Zawias rozwierny do TV 13V prawy
Zawias rozwierny do TV 13V lewy
kg
srebrny
srebrny
srebrny
srebrny
100
100
100
100
54917
9.4
Tama zawiasu rozwiernego TV
Taśma zawiasu rozw. do TV z podkładką rowek okuciowy
kg
srebrny
100
165
10721
9.5
Zawias do 3-skrz.
kg
PVC
górny + dolny
drewno
górny + dolny
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
srebrny
srebrny
biały
biały
brązowy
brązowy
srebrny
srebrny
biały
biały
60
60
60
60
60
60
80 2
80 2
80 2
80 2
20 1
20 1
20
20
20
20
20 1
20 1
20
20
10755
10756
10901
10902
10903
10904
10721
10722
11251
11252
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
100
43709
0,00
1W
2
kompletach srebrnych, nie są dołączone osłonki.
UWAGA: Przy stosowaniu 2mm i 4mm podkładek, maksymalny ciężar skrzydła wynosi 60kg!
43709
9.6
Podkadki pod uchwyt zawiasu R
do zawiasu 3-skrz.
166
srebrny
4 mm
9.7
Zawias poredni Paumell
202848
9.7.1
srebrny
kg
Zawias Paumell - cz. ramowa czopy 3mm
60
60
60
50
50
50
57930
202848
205705
0,00
0,00
0,00
100
100
100
100
100
100
44477
44470
44481
44474
44482
44475
0,00
0,00
0,00
0,00
0,00
0,00
50
50
50
50
220241
220240
204249
57892
0,00
0,00
0,00
0,00
100
100
100
100
100
100
44463
44456
44467
44460
44468
44461
0,00
0,00
0,00
0,00
0,00
0,00
44470
9.7.2
Podkadka zawias poredni Paumell cz. ramy
RAL 9016 biały
F5 ciemnobrązowy
RAL 9022
czopy 3mm S=2 mm
czopy 7mm S=2 mm
czopy 3mm S=2 mm
czopy 7mm S=2 mm
czopy 3mm S=2 mm
czopy 7mm S=2 mm
204249
9.7.3
kg
Zawias pośredni Paumell - cz. skrzydła z trzpieniem 3mm PVC
Zawias pośredni Paumell - cz. skrzydła z trzpieniem 7mm PVC
Zawias pośredni Paumell - cz. skrzydła z trzpieniem 7mm odstęp czopa 36mm
Zawias pośredni Paumell - cz. skrzydła drewno
srebrny
srebrny
srebrny
srebrny
60
60
60
60
44468
9.7.4
Podkadka zawias poredni Paumell cz. skrz
RAL 9016 biały
brązowy
F5 ciemnobrązowy
RAL 9022
czopy 3mm S=2 mm
czopy 7mm S=2 mm
czopy 3mm S=2 mm
czopy 7mm S=2 mm
czopy 3mm S=2 mm
czopy 7mm S=2 mm
167
9.8
Dociski rodkowe
220074
9.8.1
Dociski rodkowe zewntrzne PVC
srebrny
biały RAL 9016
komplet do 5° skosu PVC
komplet PVC
cz. skrzydłowa przykręcany do rowka PVC 18Ü
cz. skrzydłowa Drewno+PVC+Alu/Drewno
cz. ramowa Drewno+PVC+Alu/Drewno
komplet do 5° skosu PVC
komplet Drewno + PVC
100
100
100
50
50
100
100
57810
54783
220074
94217
94218
27248
206585
0,00
0,00
0,00
0,00
0,00
0,00
0,00
100
100
50
50
100
52389
55028
94217
94218
21062
0,00
0,00
0,00
0,00
0,00
100
100
100
100
100
100
100
100
100
100
100
360006
10928 1
358996
94089
97529
94258
354090
97528
94088
357741
94042
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
52389
9.8.2
Dociski rodkowe zewntrzne do drewna
srebrny
biały RAL 9016
komplet drewno
komplet pod uszczelkę przylgową drewno
cz. skrzydłowa Drewno+PVC+Alu/Drewno
cz. ramowa Drewno+PVC+Alu/Drewno
komplet pod uszczelkę przylgową drewno
10928
9.8.3
Dociski rodkowe frezowane
srebrny
1
cz. ramowa 4 luz
komplet 4 luz
cz. ramowa do 4mm luz 13 V
cz. skrzydłowa rowek okuciowy
cz. skrzydłowa gładki
cz. ramowa Euronut
cz. ramowa FT18
cz. ramowa FT20
cz. ramowa Euronut FT20 9V
cz. ramowa Eurofalz FT24 13V
Zawiera: część skrzydłową 18 Ü/ 12L - 97529 oraz część ramową 4L - 39314.
168
52467
9.8.4
35993
Dociski rodkowe universal
srebrny
cz. skrzydłowa Drewno + PVC
cz. skrzydłowa z 5 mm czopami pozycyjnymi Drewno + PVC
cz. ramowa 4 luz 2
cz. ramowa FT18
cz. ramowa Euronut 6/8/4
cz. ramowa do drewna - zobacz zaczepy/karta profilu
cz. ramowa do PVC - zobacz w karcie profilu
100
100
100
100
100
100
52467 1
29879 1
35993 1
35970 1
35994 1
35978 1
0,00
0,00
0,00
0,00
0,00
0,00
100
100
100
100
100
100
100
100
100
100
208195 1
220219 1
220220 1
357677 1
94484 1
359002 1
94477 1
98265 1
94478 1
94479 1
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
100
100
94185
354795
0,00
0,00
1
Nie
2
stosować z zawiasami całkowicie schowanymi VV.
Długość frezu 90 mm.
208195
9.8.5
Dociski rodkowe wewntrzne regulowane
srebrny
1
cz. skrzydłowa 13V bez rowka okuciowego
cz. skrzydłowa 9V rowek okuciowy
cz. skrzydłowa 9V bez rowka okuciowego
cz. ramowa 13V do 4mm luz 13 V
cz. ramowa 4 luz
cz. ramowa FT18
cz. ramowa FT20
Nie stosować z zawiasami całkowicie schowanymi VV.
94185
9.8.6
Dociski rodkowe wewntrzne
srebrny
cz. skrzydłowa 13V PVC
cz. skrzydłowa z 5 mm czopami pozycyjnymi PVC
cz. ramowa do drewna - zobacz zaczepy/karta profilu
cz. ramowa do PVC - zobacz w karcie profilu
169
43788
43789
9.9
Docisk rodkowy do oku VV
srebrny
1 Dostawa
170
cz. skrzydłowa rowek okuciowy
cz. ramowa 12 luz
10 1
10 1
43788
43789
0,00
0,00
9.10
Dodatki do zawiasów rozwiernych i docisków rodkowych
43568
9.10.1 Osonki do docisków rodkowych cz. skrzydowa
biały
RAL 9016
jasnobrązowy
szampański
Chrom-Look
F5
Gold-Look
RAL 9001
RAL 9022
tytanowy
drewnianych
barwiony w masie do profili PVC
barwiony w masie 5° skos
barwiony w masie
metalizowany
metalizowany
barwiony w masie
metalizowany
barwiony w masie
barwiony w masie
metalizowany
100
41116
0,00
100
100
100
100
100
100
100
100
100
100
100
100
41339
40691
41582
41699
44236
40692
41340
40553
41361
41231
43568
40757
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
100
41115
0,00
100
100
100
100
100
100
100
100
100
41342
41583
41701
44235
41343
40551
41233
43569
40756
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
20
41117
0,00
43569
9.10.2 Osonki do docisków rodkowych cz. ramowa
biały
RAL 9016
jasnobrązowy
szampański
Chrom-Look
F5
Gold-Look
RAL 9001
RAL 9022
tytanowy
drewnianych
barwiony w masie do profili PVC
barwiony w masie
metalizowany
metalizowany
barwiony w masie
metalizowany
barwiony w masie
barwiony w masie
metalizowany
9.10.3 Osonki do zawiasów rozwiernych i docisków rodkowych
do profili drewnianych
biały
171
42714
9.10.4 Osonki do zawiasów rozwiernych i docisków rodkowych
tytanowy
Gold-Look
jasnobrązowy
szampański
RAL 9022
srebrny
Chrom-Look
RAL 9016
brązowy
50
50
20
50
50
20
20
20
20
40734
40737
41642
41698
43618
44287
44294
42714
42723
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
RAL 9016
jasnobrązowy
Gold-Look
tytanowy
F5
RAL 9022
szampański
srebrny
RAL 9001
Chrom-Look
czarny
50
50
50
50
50
100
50
50
50
50
100
43800
43801
43802
43803
43804
44102
44288
44289
44295
44286
354350
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
44102
9.10.5 Osonki zawias poredni Paumell
172
10
___________________________________________________________________________________
10.1
10.1.1
10.1.2
10.1.3
10.1.4
10.1.5
10.1.6
Zasuwnica ruchomego supka ______________________________________________
Zasuwnica ruchomego słupka Euronut
Zasuwnica ruchomego słupka do rowka 16mm
Zasuwnica ruchomego słupka podsłupkowa (bez zaczepów)
Zasuwnica ruchomego słupka 180°
Zderzak podnonśnika skrzydła
Przedłużka do zasuwnicy ruch.słupka
172
172
173
175
176
176
176
10.2
10.2.1
10.2.2
10.2.3
Rygle ___________________________________________________________________
Rygiel dolny
Rygiel górny
Rygiel dolny/górny
177
177
177
177
10.3 Akcesoria 2 skrz. _________________________________________________________ 178
10.3.1 Osłona szczeliny
178
173
Z
10
a
m
k
n
i
ęcia słupka ruchomego
10.1
Zasuwnica ruchomego supka
10.1.1 Zasuwnica ruchomego supka Euronut
52835
10.1.1.1 Zasuwnica ruchomego supka Euronut fix
wys. klamki
srebrny
1
Gr. 1 1
Gr.2A
Gr.2C
Gr. 3
Gr. 4A
Gr. 4
Gr. 5B
Gr. 5
Gr. 6A
Gr. 6
Gr. 7
300
400
400
500
500
600
500
700
1050
1050
1050
500 - 800
801 - 1000
1050 - 1300
1001 - 1250
1251 - 1500
1251 - 1500
1501 - 1750
1501 - 1750
1660 - 1850
1851 - 2100
2101 - 2350
10
10
10
10
10
10
10
10
10
10
10
52832
52833
203058
52834
55168
52835
58091
52836
54594
52837
52838
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
900 - 1300
1301 - 1900
1800 - 2350
10
10
10
10713 1
10714 1
52975 2
0,00
0,00
0,00
srebrny
20
52839
0,00
Do zasuwnic ze stałą i środkową poz. klamki.
10713
10.1.1.2 Zasuwnica ruchomego supka Euronut rodkowa
srebrny
Gr. 3
Gr. 4
Gr. 5
1 Składa
2
się z 54648 i 52839
Składa się z 54649 i 52839
52839
10.1.1.3 Zamknicia kocowe Euronut
Zakończenie górne z ryglem Euronut
174
Zamknięcia słupka ruchomego
355824
10.1.1.4 Dodatki do zasuwnicy ruchomego supka Euronut
Ogranicznik do podnośnika srebrny
Osłona do Euronut cz. skrzydła RAL 9022
Klamra mocująca do zas.ruch.słupka Euronut srebrny
Zaczep B-TV do zas. RS PVC i drewno 1 szczelina srebrny
Zaczep Euronut srebrny
Osłona zakończenia do zas.ruch.słupka srebrny
Przedłużenie do zas.ruch.słupka Euronut 400/250 mm L=600 srebrny
100
100
100
50
50
50
20
355824
43791
94035
35178
94221
94036
10711
0,00
0,00
0,00
0,00
0,00
0,00
0,00
10.1.2 Zasuwnica ruchomego supka do rowka 16mm
.
0
Gm
60
51
12
00
15
-
54964
54967
10.1.2.1 Zasuwnica ruchomego supka do rowka 16mm fix
wys. klamki
srebrny
1 Do
Gr. 1 1
Gr. 2 1
Gr. 3
Gr. 4A
Gr. 4
Gr. 5B
Gr. 5
Gr. 6A
Gr. 6
Gr. 7
300
400
500
500
600
500
700
1050
1050
1050
550 - 800
801 - 1000
1001 - 1250
1251 - 1500
1251 - 1500
1501 - 1750
1501 - 1750
1661 - 1850
1851 - 2100
2101 - 2350
10
10
10
10
10
10
10
10
10
10
54964
54965
54966
54967
54968
54969
54970
54971
54972
54973
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
300
400
500
500
600
500
700
1050
1050
1050
550 - 800
801 - 1000
1001 - 1250
1251 - 1500
1251 - 1500
1501 - 1750
1501 - 1750
1661 - 1850
1851 - 2100
2101 - 2350
10
10
10
10
10
10
10
10
10
10
222060
220073
220075
222061
222062
222063
222064
220083
220084
220085
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
zasuwnic ze stałą i środkową poz. klamki.
222060
10.1.2.2 Zasuwnica ruchomego supka do rowka 16mm fix z
odsadzon dwigni
dla systemu bez miedzyprofila
srebrny
1 Do
Gr. 1 1
Gr. 2 1
Gr. 3
Gr. 4A
Gr. 4
Gr. 5B
Gr. 5
Gr. 6A
Gr. 6
Gr. 7
zasuwnic ze stałą i środkową poz. klamki.
175
11011
10.1.2.3 Zasuwnica ruchomego supka do rowka 16mm rodkowa
dla systemu bez miedzyprofila
srebrny
1
Zakończenie
2 Zakończenie
Gr. 3
Gr. 4
Gr. 5
925 - 1300
1301 - 1800
1801 - 2350
10
10
10
11011 1
11012 2
11013 2
0,00
0,00
0,00
dolne 55005 w komplecie
dolne 55008 w komplecie
220001
10.1.2.4 Zasuwnica ruchomego supka z zaczepami i.S.
srebrny
1 Tylko
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
Gr. 1 1
Gr. 1 1
Gr. 2 1
Gr. 2 1
Gr. 3 1
Gr. 3 1
Gr. 4 1
Gr. 4 1
Gr. 5 1
Gr. 5 1
Gr. 6A 1
Gr. 6A 1
Gr. 6 1
Gr. 6 1
300
300
400
400
500
500
600
600
700
700
1050
1050
1050
1050
550 - 800
550 - 800
801 - 1000
801 - 1000
1001 - 1250
1001 - 1250
1251 - 1500
1251 - 1500
1501 - 1750
1501 - 1750
1651 - 1850
1651 - 1850
1851 - 2100
1851 - 2100
10
10
10
10
10
10
10
10
10
10
10
10
10
10
220007
220001
220008
220002
220009
220003
220010
220004
220011
220005
206764
206763
220012
220006
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
Gr. 1 1
Gr. 1 1
Gr. 2 1
Gr. 2 1
Gr. 3 1
Gr. 3 1
Gr. 4 1
Gr. 4 1
Gr. 5 1
Gr. 5 1
Gr. 6A 1
Gr. 6A 1
Gr. 6 1
Gr. 6 1
300
300
400
400
500
500
600
600
700
700
1050
1050
1050
1050
550 - 800
550 - 800
801 - 1000
801 - 1000
1001 - 1250
1001 - 1250
1251 - 1500
1251 - 1500
1501 - 1750
1501 - 1750
1651 - 1850
1651 - 1850
1851 - 2100
1851 - 2100
10
10
10
10
10
10
10
10
10
10
10
10
10
10
202032
202025
202033
202026
202034
202028
202035
202029
202036
202030
206766
206765
202037
202031
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
do okien wg. Norm EN.
202025
10.1.2.5 Zasuwnica ruchomego supka bez zaczepów
srebrny
1 Do
okien WK III, wg. Norm EN.
176
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
prawy
lewy
10.1.2.6 Dodatki do zasuwnicy ruchomego supka do rowka 16mm
37535
10.1.2.6.1 Profil Aluminiowy pod zasuwnic ruchomego supka
Profil aluminiowy do zas.ruch.słupka L=1.000mm
Zakończenie profila aluminiowego
208778 ęń
55008
10
10
10
10
10
10
1
100
11032
37535
37536
37537
37554
37538
357399
37571
40522
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
220000
10.1.2.7 Zamknicia kocowe do rowka okuciowego
Zakończenie dolne i.S. ze spawanym zaczepem
Zakończenie dolne i.S. z dźwignią i spawanym zaczepem lewy
Zakończenie dolne i.S. z dźwignią i spawanym zaczepem prawy
Zakończenie dolne z zaczepem
Zakończenie górne zas. ruch. słupka z zaczepem
Zakończenie górne zas. ruch. słupka bez zaczepów
Zakończenie górne zas. ruch. słupka z zaczepem EH z zaczepem i.S. i blokadą
srebrny
srebrny
srebrny
srebrny
srebrny
srebrny
srebrny
20
20
25
20
20
20
20
208929
208778
208787
55008
11032
55049
220000
0,00
0,00
0,00
0,00
0,00
0,00
0,00
925 - 1300
1301 - 1800
1301 - 1800
1801 - 2350
1801 - 2350
10
10
10
10
10
208877
208958
208878
208959
208879
0,00
0,00
0,00
0,00
0,00
550 - 800
801 - 1000
1001 - 1250
1251 - 1500
1501 - 1750
1851 - 2100
2101 - 2350
10
10
10
10
10
10
10
55011
55012
55013
55014
55015
55016
55017
0,00
0,00
0,00
0,00
0,00
0,00
0,00
208878
10.1.2.8 Zasuwnica ruch s. srodkowa EH
srebrny
prawy
lewy
prawy
lewy
Gr. 3
Gr. 4
Gr. 4
Gr. 5
Gr. 5
10.1.3 Zasuwnica ruchomego supka podsupkowa (bez zaczepów)
55011
55013
10.1.3.1 Zasuwnica ruchomego supka podsupkowa fix
dla systemu z miedzyprofilem
wys. klamki
srebrny
1
Gr. 1 1
Gr. 2 1
Gr. 3
Gr. 4
Gr. 5
Gr. 6
Gr. 7
300
400
500
600
700
1050
1050
Do zasuwnic ze stałą i środkową poz. klamki.
177
11017
10.1.3.2 Zasuwnica ruchomego supka podsupkowa rodkowa
dla systemu z miedzyprofilem
srebrny
Gr. 3
Gr. 4
Gr. 5
900 - 1300
1301 - 1800
1801 - 2350
10
10
10
11017
11018
11019
0,00
0,00
0,00
10.1.3.3 Dodatki do zasuwnicy ruchomego supka podsupkowej
11055
10.1.3.3.1 Dwignia zasuwnicy RS
Dźwignia zasuwnicy podsłupkowej tuleja dystansowa 13 mm srebrny 1
1z
20
20
20
11055
11806
10828
0,00
0,00
0,00
100
44249
0,00
podkładką 41651.
44249
10.1.3.3.2 Zabezpieczenia rygla
Zabezpieczenie do rygla okiennego i zas.sztulpowej rowek okuciowy naturalny
10.1.4 Zasuwnica ruchomego supka 180°
srebrny
lewy
Gr. 5
700
1501 - 1750
10
55975
0,00
100
355824
0,00
355824
10.1.5 Zderzak podnonnika skrzyda
Ogranicznik do podnośnika
10711
10.1.6 Przeduka do zasuwnicy ruch.supka
Przedłużenie do zas.ruch.słupka EH z zespawanym zaczepem 400/250 mm rowek
okuciowy 1
Przedłużenie do zas.ruch.słupka z zamontowanymi zaczepami 400/250 mm rowek
okuciowy
Przedłużenie do zas.ruch.słupka Euronut 400/250 mm Euronut
1
Do okien WK III, wg. Norm EN.
178
srebrny
600
20
220013
0,00
srebrny
600
20
55006
0,00
srebrny
600
20
10711
0,00
10.2
Rygle
55347
55409
55167
206047
10.2.1 Rygiel dolny
srebrny
dolny prawy
dolny lewy
dolny
rowek okuciowy
rowek okuciowy
4 luz
gładki
Euronut
rowek okuciowy
20 1
20
20
20 1
20
20
55351
55347
55409
55167
52504
206047
0,00
0,00
0,00
0,00
0,00
0,00
srebrny
górny prawy
górny lewy
górny
rowek okuciowy
rowek okuciowy
4 luz
gładki
Euronut
rowek okuciowy
20
20
20
20 1
20
20
55352
55348
55430
55362
52505
203746
0,00
0,00
0,00
0,00
0,00
0,00
Rygiel okienny płaski
srebrny
górny i dolny
Rygiel okienny długi
srebrny
górny i dolny
rowek okuciowy
Euronut
rowek okuciowy
20
20
20
202068
57300
202488
0,00
0,00
0,00
Rygiel okienny
dalsze rygle do okien - zobacz w karcie profilu
1
Do innych profili - na zapytanie.
55348
55430
55362
203746
10.2.2 Rygiel górny
Rygiel okienny
1
202068
57300
202488
10.2.3 Rygiel dolny/górny
179
10.3
Akcesoria 2 skrz.
43791
10.3.1 Osona szczeliny
Osłona do rowka okuciowego prawy dla 9V barwiony w masie
Osłona do rowka okuciowego lewy dla 9V barwiony w masie
Osłona do rowka okuciowego prawy dla 13V barwiony w masie
Osłona do rowka okuciowego lewy dla 13V barwiony w masie
Osłona do Euronut barwiony w masie
180
RAL 9022
RAL 9022
RAL 9022
RAL 9022
RAL 9022
100
100
100
100
100
44179
44178
44267
44266
43791
0,00
0,00
0,00
0,00
0,00
11
Zaczepy
___________________________________________________________________________________
11.1
Zaczepy 4 luz ____________________________________________________________ 180
11.2
Zaczepy 12 luz Euronut 6/8/4 _______________________________________________ 182
11.3
Zaczepy 12 luz Euronut 7/8/4 _______________________________________________ 184
11.4
Zaczepy 12 luz paskie 18 mm FT ____________________________________________ 186
11.5
Zaczepy 12 luz paski 20 mm FT _____________________________________________ 189
11.6
Zaczepy 12 luz paski 24 mm FT _____________________________________________ 191
11.7
Zaczepy do przeciwlegego rowka okuciowego ________________________________ 193
11.8
Zaczepy do okien 3-skrz.___________________________________________________ 194
11.9
Dodatki do zaczepów______________________________________________________ 194
11.10 Zaczepy do okien drewnianych _____________________________________________ 194
11.11 Zaczepy PVC _____________________________________________________________ 194
181
Zaczepy
11
Zaczepy
Zaczepy
11.1
Zaczepy 4 luz
11.1.1 Zaczepy 4 luz
30545
34998
357671
11.1.1.1 Zaczep 4 luz
Zaczep 4 luz srebrny
Zaczep i.S. do 3-skrz. 4 luz srebrny
Zaczep do 4 luz 13V prawy srebrny 1
Zaczep do 4 luz 13V lewy srebrny 1
1 Długość
200
200
200
200
30545
34998
357671
357672
0,00
0,00
0,00
0,00
20
100
20
100
20
29586
95117
209346
358435
209339
0,00
0,00
0,00
0,00
0,00
100
100
100
100
100
100
100
100
100
96565
357674
357673
96566
96200
96201
357678
357679
97377
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
frezu 90 mm.
29586
95117
209346
358435
11.1.1.2 Zaczep podnonika 4L
Zaczep podnośnika (dla zatrzasku 20010) 4 luz srebrny 1
Zaczep podnośnika 4 luz srebrny 2
Zaczep podnośnika do 4 luz 13V lewy srebrny 1
Zaczep podnośnika do 4 luz 13V srebrny 2
Zaczep podnośnika do 4 luz 13V prawy srebrny
1 Długość
2
frezu 208 mm.
96565
96200
11.1.1.3 Zaczepy 4 luz i.S.
Zaczep i.S. 4 luz przykręcany pod skosem prawy srebrny 1
Zaczep i.S. do 4 luz 13V przykręcany pod skosem lewy srebrny 1
Zaczep i.S. do 4 luz 13V przykręcany pod skosem prawy srebrny 1
Zaczep i.S. 4 luz przykręcany pod skosem lewy srebrny 1
Zaczep uchyłu i.S. obustronny 4 luz przykręcany pod skosem prawy srebrny 1
Zaczep uchyłu i.S. obustronny 4 luz przykręcany pod skosem lewy srebrny 1
Zaczep uchyłu i.S. obustronny do 4 luz 13V prawy srebrny 1
Zaczep uchyłu i.S. obustronny do 4 luz 13V lewy srebrny 1
Zaczep i.S. UR (okna angielskie) 4 luz uniwersalny srebrny 1
1 Długość
182
frezu 90 mm.
Zaczepy
23883
11.1.1.4 Zaczep rygla 4 luz
Zaczep rygla do 4 luz 13V 2 szczeliny srebrny 1
Zaczep rygla 4 luz 1 szczelina srebrny 1
Zaczep rygla 4 luz 2 szczeliny srebrny 1
Zaczep rygla 4 luz 2 szczeliny docisk + 1 mm srebrny 1
Zaczep rygla 4 luz 3 szczeliny srebrny 2
100
100
100
100
100
209338
55112
23883
26083
220089 3
0,00
0,00
0,00
0,00
0,00
100
100
100
30274
358993
358994
0,00
0,00
0,00
50
50
55214
209364
0,00
0,00
100
50
209365
55988
0,00
0,00
100
25118
0,00
100
55277
0,00
1
2
Długość frezu 104 mm
3 Dla okien grupy 5
30274
358993
11.1.1.5 Zaczep uchylny 4 luz
Zaczep uchylny 4 luz uniwersalny srebrny 1
Zaczep uchylny do 4 luz 13V prawy srebrny 1
Zaczep uchylny do 4 luz 13V lewy srebrny 1
1
55214
11.1.1.6 Zaczep do ukowych i trapezowych 4 luz
Najazd klinowy do okien łukowych i trapezowych 4 luz srebrny 1
Najazd klinowy do okien łukowych i trapezowych do 4 luz 13V srebrny 1
1
209365
11.1.1.7 Zaczep do hamulca
Zaczep hamulca rozwarcia do 4 luz 13V srebrny 1
Zaczep hamulca rozwarcia 4 luz przykręcany pod skosem srebrny
1
25118
11.1.1.8 Zaczep mikrowentylacji
Zaczep mikrowentylacji płaski 18 mm srebrny 1
1
55277
11.1.1.9 Zaczep do zasuwnic uchylnych z noyc
Zaczep nożycy uchylnej płaski 18 mm srebrny
183
Zaczepy
52794
11.1.1.10Zaczep noycy dodatkowej
Zaczep nożycy dodatkowej płaski srebrny 1
1
100
52794
0,00
500
94022
0,00
20 1
20 1
101921
11020
0,00
0,00
200
200
200
34921
34917
34979
0,00
0,00
0,00
100
95114
0,00
94022
11.1.1.11Najazd do zaczepów
Najazd 4L srebrny
11020
11.1.1.12Zabezpieczenie zawiasu
do 4 luz 13V 2
4 luz 2
srebrny
srebrny
1
Do
2
innych profili - na zapytanie.
11.2
34921
Zaczepy 12 luz Euronut 6/8/4
34917
11.2.1 Zaczepy 12 luz Euronut 6/8/4
Zaczep Euronut 6/8/4 srebrny
Zaczep i.S. do 3-skrz. Euronut srebrny
Zaczep Euronut 6/8/4 docisk - 1 mm srebrny
95114
11.2.2 Zaczep podnonika 12 luz Euronut 6/8/4
Zaczep podnośnika Euronut 6/8/4 srebrny
184
Zaczepy
96563
97101
11.2.3 Zaczepy 12 luz Euronut i.S. 6/8/4
Zaczep i.S. Euronut 6/8/4 przykręcany pod skosem srebrny
Zaczep i.S. 4 luz przykręcany pod skosem lewy srebrny
Zaczep i.S. UR (okna angielskie) Euronut 6/8/4 prawy srebrny
Zaczep i.S. UR (okna angielskie) Euronut 6/8/4 lewy srebrny
23886
26308
100
100
20
20
96563
96566
97101
97102
0,00
0,00
0,00
0,00
100
100
100
50
50
23886
26610
26308 1
54786
41390
0,00
0,00
0,00
0,00
0,00
100
33932
0,00
50
25924
0,00
50
100
54697
40349
0,00
0,00
100
25928
0,00
100
56930
0,00
54786
11.2.4 Zaczep rygla 12 luz Euronut 6/8/4
Zaczep rygla Euronut 2 szczeliny srebrny
Zaczep rygla Euronut 6/8/4 2 szczeliny docisk + 1 mm srebrny
Zaczep rygla płaski 18 mm 3 szczeliny srebrny
Zaczep kombi płaski 18 mm 2 szczeliny srebrny
Podkładka zaczepu kombi
1
Dla okien grupy 5
33932
11.2.5 Zaczep uchylny 12 luz Euronut 6/8/4
Zaczep uchylny Euronut 6/8/4 uniwersalny srebrny
25924
11.2.6 Zaczep do ukowych i trapezowych 4 luz
Najazd klinowy do okien łukowych i trapezowych Euronut srebrny
54697
40349
11.2.7 Zaczep do hamulca
Zaczep hamulca rozwarcia płaski 18 mm przykręcany pod skosem srebrny
Zaczep hamulca rozwarcia drewno srebrny
25928
11.2.8 Zaczep mikrowentylacji
Zaczep mikrowentylacji Euronut 6/8/4 srebrny
56930
11.2.9 Zaczep do zasuwnic uchylnych z noyc
Zaczep nożycy uchylnej Euronut 6/8/4 srebrny
185
Zaczepy
55066
11.2.10 Zaczep noycy dodatkowej
Zaczep nożycy dodatkowej Euronut srebrny
11.3
100
55066
0,00
200
200
200
200
34902
34522
34969
34988
0,00
0,00
0,00
0,00
100
100
95164
359751
0,00
0,00
100
100
100
100
96234
96235
96564
96264
0,00
0,00
0,00
0,00
100
100
100
100
100
50
50
26026
98110 1
23886
26610
26308 1
54786
41390
0,00
0,00
0,00
0,00
0,00
0,00
0,00
Zaczepy 12 luz Euronut 7/8/4
34522
11.3.1 Zaczepy 12 luz Euronut 7/8/4
Zaczep Euronut 7/8/4 srebrny
Zaczep Euronut 7/8/4 przykręcany pod skosem srebrny
Zaczep Euronut 7/8/4 docisk - 1 mm srebrny
Zaczep i.S. do 3-skrz. Euronut 7/8/4 srebrny
95164
11.3.2 Zaczep podnonika 12 luz Euronut 7/8/4
Zaczep podnośnika Euronut 7/8/4 srebrny
Zaczep podnośnika Euronut 7/8/4 bez ściany dolnej srebrny
96234
96564
11.3.3 Zaczepy 12 luz Euronut i.S. 7/8/4
Zaczep i.S. górny poziomy Euronut 7/8/4 przykręcany pod skosem prawy srebrny
Zaczep i.S. górny poziomy Euronut 7/8/4 przykręcany pod skosem lewy srebrny
Zaczep i.S. Euronut 7/8/4 przykręcany pod skosem srebrny
Zaczep i.S. Euronut 7/8/4 przykręcany pod skosem docisk - 1 mm srebrny
98110
23886
26308
11.3.4 Zaczep rygla 12 luz Euronut 7/8/4
Zaczepy do okien 2-skrz. i wieloskrzydowych
Zaczep rygla Euronut 7/8/4 2 szczeliny docisk - 1 mm srebrny
Zaczep rygla Euronut 7/8/4 1 szczelina srebrny
Zaczep rygla Euronut 2 szczeliny srebrny
Zaczep rygla Euronut 6/8/4 2 szczeliny docisk + 1 mm srebrny
Podkładka zaczepu kombi
1
Dla okien grupy 5
186
Zaczepy
33970
97103
11.3.5 Zaczep uchylny 12 luz Euronut 7/8/4
Zaczep uchylny Euronut 7/8/4 prawy srebrny
Zaczep uchylny Euronut 7/8/4 lewy srebrny
Zaczep i.S. UR (okna angielskie) Euronut 7/8/4 prawy srebrny
Zaczep i.S. UR (okna angielskie) Euronut 7/8/4 lewy srebrny
100
100
100
100
33970
33971
97103
97104
0,00
0,00
0,00
0,00
50
25924
0,00
50
100
54697
40349
0,00
0,00
100
25838
0,00
100
56910
0,00
100
55066
0,00
200
34937
0,00
100
95146
0,00
25924
Najazd klinowy do okien łukowych i trapezowych Euronut srebrny
54697
40349
Zaczep hamulca rozwarcia drewno srebrny
25838
Zaczep mikrowentylacji Euronut 7/8/4 srebrny
56910
Zaczep nożycy uchylnej Euronut 7/8/4 srebrny
55066
Zaczep nożycy dodatkowej Euronut srebrny
34937
11.3.11 Zaczepy 12 luz Euronut 7/8/4 z czopami poz.
Zaczep z czopem 12x3 Euronut 7/8/4 przykręcany pod skosem srebrny
95146
11.3.12 Zaczep podnonika 12 luz Euronut 7/8/4 z czopem poz.
Zaczep podnośnika z czopem 12x3 Euronut 7/8/4 srebrny
187
Zaczepy
96691
11.3.13 Zaczepy 12 luz Euronut i.S. 7/8/4 z czopem poz.
Zaczep i.S. z czopem 12x3 Euronut 7/8/4 przykręcany pod skosem srebrny
100
96691
0,00
100
26734
0,00
200
200
200
200
34943
34980
357844
34958
0,00
0,00
0,00
0,00
100
95113
0,00
100
100
100
100
100
100
100
94192
94193
96750
96760
96860
96660
355606
0,00
0,00
0,00
0,00
0,00
0,00
0,00
26734
11.3.14 Zaczepy rygla 12 luz Euronut 7/8/4 z czopem poz.
Zaczep rygla z czopem 12x3 Euronut 7/8/4 2 szczeliny srebrny
11.4
34943
Zaczepy 12 luz paskie 18 mm FT
34980
357844 ł
34958
11.4.1 Zaczepy 12 luz paskie 18 mm FT wbijane
Zaczep płaski 18 mm srebrny
Zaczep płaski 18 mm przykręcany pod skosem srebrny
Zaczep płaski 18 mm przykręcany pod skosem docisk - 1 mm srebrny
Zaczep i.S. do 3-skrz. płaski srebrny
95113
11.4.2 Zaczep podnonika 12 luz 18 mm FT
Zaczep podnośnika płaski 18 mm przykręcany pod skosem srebrny
96760
96860
11.4.3 Zaczepy 12 luz paski i.S. 18 mm FT
Zaczep i.S. UR (okna angielskie) płaski 18 mm prawy srebrny
Zaczep i.S. UR (okna angielskie) płaski 18 mm lewy srebrny
Zaczep i.S. górny poziomy płaski 18 mm przykręcany pod skosem lewy srebrny
Zaczep i.S. górny poziomy płaski 18 mm przykręcany pod skosem prawy srebrny
Zaczep i.S. płaski 18 mm przykręcany pod skosem srebrny
Zaczep i.S. płaski 18 mm przykręcany pod skosem docisk - 0,7mm srebrny
Zaczep i.S. szlifowany płaski 18 mm przykręcany pod skosem srebrny
188
Zaczepy
23731
54786
11.4.4 Zaczep rygla 12 luz paski 18 mm FT
Zaczep rygla płaski 18 mm 2 szczeliny srebrny 1
Zaczep rygla płaski 18 mm 2 szczeliny przykręcany pod skosem srebrny
Zaczep rygla płaski 18 mm 2 szczeliny docisk + 1 mm srebrny
Zaczep rygla płaski 18 mm 1 szczelina srebrny
100
100
50
100
100
100
23731
26741
54786
26308
26745
98021 2
0,00
0,00
0,00
0,00
0,00
0,00
100
100
33960
33981
0,00
0,00
50
25114
0,00
50
54697
29841
0,00
0,00
100
25118
0,00
100
55277
0,00
100
52794
0,00
1
2 Dla okien grupy 5
33960
33981
11.4.5 Zaczep uchylny 12 luz paski 18 mm FT
Zaczep uchylny płaski 18 mm z najazdem srebrny
Zaczep uchylny płaski 18 mm srebrny
25114
Najazd klinowy do okien łukowych i trapezowych płaski srebrny
54697
25118
Zaczep mikrowentylacji płaski 18 mm srebrny 1
1 Długość
frezu 90 mm.
55277
52794
1 Długość
frezu 90 mm.
189
Zaczepy
34975
11.4.11 Zaczepy 12 luz paskie 18 mm FT wbijane
Zaczep wbijany płaski 18 mm srebrny
200
34975
0,00
100
95150
0,00
100
96562
0,00
100
100
26117
26127
0,00
0,00
100
33975
0,00
200
200
34963
34958
0,00
0,00
100
95115
0,00
95150
11.4.12 Zaczep podnonika 12 luz 18 mm FT wbijane
Zaczep podnośnika wbijany płaski 18 mm srebrny
96562
11.4.13 Zaczepy 12 luz paskie i.S. 18 mm FT wbijane
Zaczep i.S. wbijany płaski 18 mm przykręcany pod skosem srebrny
26127
11.4.14 Zaczepy rygla 12 luz 18 mm FT wbijane
Zaczep rygla wbijany płaski 18 mm 2 szczeliny docisk + 1 mm srebrny
Zaczep rygla wbijany płaski 18 mm 2 szczeliny srebrny
33975
11.4.15 Zaczep uchylny 12 luz paski 18 mm FT wciskane
Zaczep uchylny wbijany płaski 18 mm srebrny
34963
11.4.16 Zaczepy 12 luz paskie 18 mm FT z czopem poz.
Zaczep z czopem 12x3 płaski 18 mm przykręcany pod skosem srebrny
Zaczep i.S. do 3-skrz. płaski srebrny
95115
11.4.17 Zaczep podnonika 12 luz paski 18 mm FT z czopami poz
Zaczep podnośnika z czopem 12x3 płaski 18 mm srebrny
190
Zaczepy
96400
96690
11.4.18 Zaczepy i.S. 12 luz paski 18 mm FT z czopami poz.
Zaczep i.S. górny poziomy z czopem 12x3 płaski 18 mm przykręcany pod skosem prawy srebrny
Zaczep i.S. górny poziomy z czopem 12x3 płaski 18 mm przykręcany pod skosem lewy srebrny
Zaczep i.S. z czopem 12x3 płaski 18 mm przykręcany pod skosem srebrny
Zaczep i.S. z czopem 12x3 płaski 18 mm przykręcany pod skosem docisk - 0,7mm srebrny
100
100
100
100
96400
96401
96690
96890
0,00
0,00
0,00
0,00
100
26621
0,00
200
200
34981
355396
0,00
0,00
100
95116
0,00
100
100
100
100
94116
96561
96779
96861
0,00
0,00
0,00
0,00
100
100
50
26241
208439
54786
0,00
0,00
0,00
26621
11.4.19 Zaczep rygla 12 luz paski 18 mm FT z czopami poz.
Zaczep rygla z czopem 12x3 płaski 18 mm 2 szczeliny srebrny
11.5
Zaczepy 12 luz paski 20 mm FT
34981
11.5.1 Zaczepy 12 luz paski 20 mm FT
Zaczep płaski 20 mm przykręcany pod skosem srebrny
Zaczep płaski 20 mm przykręcany pod skosem docisk - 1 mm srebrny
95116
11.5.2 Zaczep podnonika 12 luz paski 20 mm FT
Zaczep podnośnika płaski 20 mm przykręcany pod skosem srebrny
96561
Zaczep i.S. UR (okna angielskie) płaski 20 mm uniwersalny srebrny
Zaczep i.S. płaski 20 mm przykręcany pod skosem srebrny
Zaczep i.S. szlifowany płaski 20 mm przykręcany pod skosem srebrny
Zaczep i.S. płaski 20 mm przykręcany pod skosem docisk - 0,7mm srebrny
26241
191
Zaczepy
33961
11.5.5 Zaczep uchylny 12 luz paski 20 mm FT
Zaczep uchylny płaski 20 mm z najazdem srebrny
100
33961
0,00
50
25114
0,00
50
207432
0,00
100
25118
0,00
100
55277
0,00
100
52794
0,00
200
34985
0,00
100
95151
0,00
25114
Najazd klinowy do okien łukowych i trapezowych płaski srebrny
207432
25118
Zaczep mikrowentylacji płaski 18 mm srebrny
55277
52794
Zaczep nożycy dodatkowej płaski srebrny
34985
11.5.11 Zaczepy 12 luz paski 20 mm FT z czopami poz.
Zaczep z czopem 12x3 płaski 20 mm przykręcany pod skosem srebrny
95151
11.5.12 Zaczep do ukowych 12 luz paski 20 mm FT z czopami poz.
Zaczep podnośnika z czopem 12x3 płaski 20 mm srebrny
192
Zaczepy
96492
96692
11.5.13 Zaczepy 12 luz paski i.S. 20 mm FT z czopami poz.
Zaczep i.S. górny poziomy z czopem 12x3 płaski 20 mm przykręcany pod skosem prawy srebrny
Zaczep i.S. górny poziomy z czopem 12x3 płaski 20 mm przykręcany pod skosem lewy srebrny
Zaczep i.S. z czopem 12x3 płaski 20 mm przykręcany pod skosem srebrny
100
100
100
96492
96493
96692
0,00
0,00
0,00
100
50
206977
26145
0,00
0,00
200
100
34934
359297
0,00
0,00
100
95934
0,00
100
96934
0,00
100
100
203329
208439
0,00
0,00
100
100
359003
359004
0,00
0,00
206977
11.5.14 Zaczep rygla 12 luz paski 20 mm FT z czopami poz.
Zaczep rygla z czopem 12x3 płaski 20 mm 2 szczeliny srebrny
11.6
Zaczepy 12 luz paski 24 mm FT
34934
11.6.1 Zaczepy 12 luz paski 24 mm FT
Zaczep FT 24mm 13V przykręcany pod skosem srebrny
Zaczep FT 24mm 13V przykręcany pod skosem docisk - 1 mm srebrny
95934
11.6.2 Zaczep podnonika 12 luz paski 24 mm FT
Zaczep podnośnika FT 24mm 13V przykręcany pod skosem srebrny
96934
Zaczep i.S. FT 24mm 13V przykręcany pod skosem srebrny
203329
Zaczep rygla FT 24mm 13V 2 szczeliny srebrny
359003
11.6.5 Zaczep uchylny 12 luz paski 24 mm FT24
Zaczep uchylny FT 24mm 13V prawy srebrny
Zaczep uchylny FT 24mm 13V lewy srebrny
193
Zaczepy
206200
Najazd klinowy do okien łukowych i trapezowych FT 24mm 13V srebrny
50
206200
0,00
50
207432
0,00
100
25118
0,00
100
55277
0,00
100
52794
0,00
200
200
356961
357213
0,00
0,00
100
357740
0,00
100
356962
0,00
207432
25118
Zaczep mikrowentylacji płaski 18 mm srebrny
55277
52794
1 Długość
frezu 90 mm.
356961
11.6.11 Zaczepy 12 luz paski 24 mm FT z czopami poz.
Zaczep z czopem 12x3 FT 24mm 13V przykręcany pod skosem srebrny
Zaczep z czopem 12x3 FT 24mm 13V przykręcany pod skosem docisk +1,2mm srebrny
357740
11.6.12 Zaczep podnonika 12 luz 24 mm FT z czopem poz.
Zaczep podnośnika z czopem 12x3 FT 24mm 13V przykręcany pod skosem srebrny
356962
11.6.13 Zaczepy i.S. 12 luz 24 mm FT z czopem poz.
Zaczep i.S. z czopem 12x3 FT 24mm 13V przykręcany pod skosem srebrny
194
Zaczepy
207368
11.6.14 Zaczepy rygla 12 luz 24 mm FT z czopem poz.
Zaczep rygla z czopem 12x3 FT 24mm 13V 2 szczeliny srebrny
11.7
34610
100
207368
0,00
200
200
200
34606
34610
34618
0,00
0,00
0,00
100
95075
0,00
100
100
355221
96558
0,00
0,00
100
26071
0,00
Zaczepy do przeciwlegego rowka okuciowego
34618
11.7.1 Zaczepy do przeciwlegego rowka okuciowego
Zaczep do rowka okuciowego docisk - 1 mm srebrny
Zaczep do rowka okuciowego srebrny
Zaczep i.S. do 3-skrz. do rowka okuciowego srebrny
95075
11.7.2 Zaczep podnonika do przeciwlegego rowka okuciowego
Zaczep podnośnika do rowka okuciowego srebrny
96558
11.7.3 Zaczepy i.S. do przeciwlegego rowka okuciowego
Zaczep i.S. do rowka okuciowego srebrny
Zaczep i.S. do rowka okuciowego docisk - 0,8mm srebrny
26071
11.7.4 Zaczepy uchylne do przeciwlegego rowka okuciowego
Zaczep uchylny PVC uniwersalny srebrny
195
Zaczepy
55039
94053
11.8
355920
Zaczepy do okien 3-skrz.
Zaczep do 3-skrz. srebrny 1
Czop zamykający Euronut srebrny
Czop zamykający do rowka okuciowego srebrny
Czop zamykający płaski srebrny
Zaczep i.S.dla 3-skrz.okien srebrny
Tuleja łącząca do i.S. srebrny
Tuleja czopa do okien 3-skrz.
1 UWAGA:
11.9
100
100
100
100
100
100
100
55039
94037
94038
94053
205563
355920
94031
0,00
0,00
0,00
0,00
0,00
0,00
0,00
50
43754
0,00
100
355615
0,00
Nie stosować do zaczepów i.S.!
Dodatki do zaczepów
43754
11.9.1 Adapter do zaczepów EH
Część adapt. podnośnika do zaczepu i.S. 1
1
Nie jest stosowany dla 4 mm luz.
355615
11.9.2 Najazd do zaczepów
Najazd do 2-skrz. na zaczep i.S. srebrny
11.10 Zaczepy do okien drewnianych
Patrz karta profilu
k
11.11 Zaczepy PVC
Patrz karta profilu
196
12
Dodatki MULTI-TREND
___________________________________________________________________________________
12.1
Zatrzaski i rolki do okien 2-skrz. _____________________________________________ 196
12.2
Blokady rozwarcia ________________________________________________________ 196
12.3
Blokady rozwarcia wewn. __________________________________________________ 196
12.4
Hamulce rozwarcia________________________________________________________ 197
12.5
Multi-Vent _______________________________________________________________ 197
12.6
Regulatory nawiewu_______________________________________________________ 198
12.7
Regulatory nawiewu do 2-skrz.______________________________________________ 198
12.8
Ograniczniki rozwarcia ____________________________________________________ 199
12.9
Najazdy _________________________________________________________________ 199
12.10 Sprzczki szprosa ________________________________________________________ 199
12.11 Zawiasy szprosa__________________________________________________________ 200
12.12 Wiercone sprzczki szprosa ________________________________________________ 200
12.13 Zawiasy Universal ________________________________________________________ 200
12.14 czniki Universal ________________________________________________________ 200
12.15 Wkrty do drewna ________________________________________________________ 200
12.16 Poczenia zbate ________________________________________________________ 201
12.17 Tuleja czca ____________________________________________________________ 201
12.18 Gilotyna /nó zamienny ____________________________________________________ 201
12.19 Zabezpieczenie zawiasu ___________________________________________________ 201
12.20 Rolki zatrzasku ___________________________________________________________ 201
197
Dodatki MULTI-TREND
12
Dodatki MULTI-TREND
Dodatki MULTI-TREND
44174
12.1
220080
Zatrzaski i rolki do okien 2-skrz.
Rolka zatrzasku płaski
Rolka zatrzasku płaski 10x7mm
Rolka zatrzasku Euronut 10x7mm z pierścieniem
Zatrzask 2-skrz. 4 luz frezowany
Zatrzask 2-skrz. z rowkiem okuciowym
Zatrzask 2-skrz. bez rowka okuciowego
12065
12.2
srebrny
srebrny
srebrny
srebrny
srebrny
srebrny
94111
44174
44175
220080
55189
57891
0,00
0,00
0,00
0,00
0,00
0,00
20 1
20 1
20 1
20 1
20 1
20 1
20 1
20 1
10534
12067
12068
12065
10535
12069
12070
12066
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
20 1
20 1
20 2
20 2
20 2
100
100
11202
11203
100047
10759
12769
44222
43747
0,00
0,00
0,00
0,00
0,00
0,00
0,00
12066
Blokady rozwarcia
Blokada rozwarcia
srebrny
biały
brązowy
żółta pasywacja
srebrny
biały
brązowy
żółta pasywacja
Blokada rozwarcia z kluczykiem
1
100
100
100
50
50
50
11202
12.3
100047
Zakończenie do blokady rozwarcia Euronut 6/8/4
Zakończenie do blokady rozwarcia gładki
Blokada rozwarcia, bolec blokady, wkręty Sped-Form, klucz.
Zawartość: Blokada rozwarcia, klucz.
198
43747
Blokady rozwarcia wewn.
Blokada rozwarcia - wewn. 9V
Blokada rozwarcia - wewn. 13V
Blokada rozwarcia - wewn. 2-skrz. 4 luz
Blokada rozwarcia - wewn. 4 luz
1 Zawartość:
2
10759
srebrny
srebrny
srebrny
srebrny
biały
srebrny
perłowo jasno
szary/Silber RAL
9022
Dodatki MULTI-TREND
52976
12.4
207432
Hamulce rozwarcia
Ogranicznik rozwarcia z hamulcem z krótkim ramieniem, bez zaczepu 1 srebrny
Ogranicznik rozwarcia z hamulcem z długim ramieniem, bez zaczepu
srebrny
Hamulec sterowany klamką
Zaczep hamulca rozwarcia PVC
Zaczep hamulca rozwarcia płaski 20 mm
srebrny
srebrny
srebrny
280 - 359 2
360 - 449 2
450 - 1650 2
550 - 800
244
244
333
0
20
20
20
20
20
50
52976
52978
52977
11760
10757
207432
0,00
0,00
0,00
0,00
0,00
0,00
20
20
20
100
100
100
100
12360
101524
12361
42509
42502
42514
42513
0,00
0,00
0,00
0,00
0,00
0,00
0,00
1
Nie
2
stosować z zawiasami wrębowymi.
Przy połączeniu z zamknięciem uchylnym poziomym 175, zwiększa się zakres stosowania o 230mm.
12360
12.5
Multi-Vent
Multi-Vent
Podkładka do Multi-Vent 5°
Podkładka do Multi-Vent 15°
biały
biały RAL 9016
brązowy
biały
brązowy
biały
brązowy
199
Dodatki MULTI-TREND
205942
101671
12.6
Regulatory nawiewu
Regulator nawiewu do okien drewnianych 13V 1
Regulator nawiewu do okien drewnianych 9V
Regulator nawiewu uniwersalny mocowany do klamki HARMONY
Regulator nawiewu uniwersalny mocowany do klamki RHAPSODY
Regulator nawiewu lewy
Regulator nawiewu prawy
1 Stosować z
10156
srebrny
srebrny
biały RAL 9016
perłowo jasno
szary/Silber RAL
9022
biały RAL 9016
perłowo jasno
szary/Silber RAL
9022
srebrny
biały
żółta pasywacja
czarny
srebrny
biały
żółta pasywacja
czarny
20
20
50
50
206807
205942
101671
101673
0,00
0,00
0,00
0,00
50
50
101672
101674
0,00
0,00
50
50
50
50
50
50
50
50
10891
10138
10157
12461
10890
10137
10156
12460
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
srebrny
biały
żółta pasywacja
biały
srebrny
biały
biały
50
50
50
50
50
50
50
10893
10132
11296
100138
10892
13295
100139
0,00
0,00
0,00
0,00
0,00
0,00
0,00
zaczepem nożycy dodatkowej
10892
12.7
Regulatory nawiewu do 2-skrz.
Regulator nawiewu 2-skrz. lewy
Regulator nawiewu 2-skrz. lewy czopy 20 mm
Regulator nawiewu 2-skrz. prawy
Regulator nawiewu 2-skrz. prawy czopy 20 mm
200
Dodatki MULTI-TREND
101517
101520
101519
mit Steckende Typ 1
mit Steckende Typ 2
12.8
2
kg
Ogranicznik rozwarcia drewno, płaski
Ogranicznik rozwarcia drewno, Euronut 2
Ogranicznik rozwarcia PVC Typ 1 2
Ogranicznik rozwarcia PVC Typ 2 2
Ogranicznik rozwarcia TV drewno, płaski
Ogranicznik rozwarcia TV drewno, Euronut
Ogranicznik rozwarcia TV PVC Typ 1
Ogranicznik rozwarcia TV PVC Typ 2
Wkręt do ogranicznika otwarcia okna łukowe
Podkładka do ogranicznika rozwarcia cz.skrzydła rowek okuciowy
srebrny
srebrny
srebrny
srebrny
srebrny
srebrny
srebrny
srebrny
srebrny
srebrny
1
240 - 1300
240 - 1300 1
240 - 1300 1
240 - 1300 1
240 - 1300
240 - 1300
240 - 1300
240 - 1300
80
80
80
80
80
80
80
80
20
20
20
20
20
20
20
20
100
100
101517
101518
101519
101520
206207
206208
206209
206210
101655
40456
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
50
50
44350
44351
0,00
0,00
50
50
50
50
50
13130
11470
11153
11471
10992
0,00
0,00
0,00
0,00
0,00
1 Przy
2
połączeniu z zamknięciem uchylnym poziomym 175, zwiększa się zakres stosowania o 230mm.
Nie do łączenia z zawiasami wrębowymi c.
44350
12.9
Najazdy
cz.ramowa 1
cz.skrzydłowa 1
1
Tylko dla 20FT.
10992
12.10 Sprzczki szprosa
krzyżowego 22 mm
krzyżowego 26 mm
krzyżowego 33 mm
brązowy
biały
brązowy
biały
brązowy
201
Dodatki MULTI-TREND
11154
12.11 Zawiasy szprosa
prawy
lewy
prawy
lewy
biały
biały
brązowy
brązowy
50
50
50
50
11472
11473
11155
11154
0,00
0,00
0,00
0,00
biały
brązowy
50
50
12388
12387
0,00
0,00
z 2 mm luzem
bez luzu
50
50
101248
101251
0,00
0,00
z 2 mm luzem
bez luzu
50
50
101250
101252
0,00
0,00
2000
500
500
500
11256
100048
100051
100049
0,00
0,00
0,00
0,00
12387
12.12 Wiercone sprzczki szprosa
101251
12.13 Zawiasy Universal
101252
12.14 czniki Universal
11256
12.15 Wkrty do drewna
Pozidrive
srebrny
30
40
45
202
4
5
4
5
Dodatki MULTI-TREND
10792
12.16 Poczenia zbate
Połączenie zębate
1
50 1
10792
0,00
100
355920
0,00
50
50
29999
44644
44645
0,00
0,00
0,00
20 1
20 1
20 1
20 1
101921
11020
10540
10823
0,00
0,00
0,00
0,00
100
100
41061
30225
0,00
0,00
355920
12.17 Tuleja czca
Tuleja łącząca do i.S. srebrny
29999
44644
12.18 Gilotyna /nó zamienny
Gilotyna tnąca
Nóż zamienny góra
Nóż zamienny dół
10540
12.19 Zabezpieczenie zawiasu
do 4 luz 13V
4 luz
płaski 18 mm
Euronut
1
srebrny
srebrny
srebrny
srebrny
30225
12.20 Rolki zatrzasku
Przedłużenie rolki zatrzasku
Rolka zatrzasku PVC srebrny
203
Dodatki MULTI-TREND
204
13
Szablony
___________________________________________________________________________________
13.1
Szablony do okien drewnianych 4 L _________________________________________ 204
13.2
Szablony do okien drewnianych 12 L ________________________________________ 206
13.3
Szablony drewno 4+12 luz _________________________________________________ 207
13.4
Szablony do okien PVC i aluminiowo-drewnianych _____________________________ 208
13.5
Szablony do wiercenia pod zasuwnic _______________________________________ 209
205
Szablony
13
Szablony
Szablony
13.1
Szablony do okien drewnianych 4 L
13.1.1 Szablony do okien drewnianych 4 L FT15
13.1.1.1 Szablon frezowania do zawiasów TO/DT 4L FT15
drewno
Szablon frezowania zawiasu górnego cz.ramowa TO FR34/AR40 4L/15Ü
Szablon frezowania zawiasu górnego cz.ramowa FR16/AR27 4L/15Ü
1
1
21723
22016
0,00
0,00
1
1
22021
28122
0,00
0,00
1
1
1
11306
28337
41537
0,00
0,00
0,00
1
21724
0,00
1
22022
0,00
1
1
1
1
101550
101551
206751
52223
0,00
0,00
0,00
0,00
1
28336
0,00
1
24291
0,00
13.1.1.2 Szablon frezowania do zawiasów okna trapezowe TO 4L Ü15
drewno
Szablon frezowania zawiasu górnego cz.ramowa okna trapezowe TO FR34/AR40 4L/15Ü
13.1.1.3 Szablon frezowania do okien ukowych 4L Ü15
drewno
Szablon frezowania łukowych komplet 4 luz
Szablon frezowania nożyc okien łukowych 4 luz
Szablon frezowania nożyc okien łukowych
13.1.2 Szablony do okien drewnianych 4 L FT18
13.1.2.1 Szablon frezowania do zawiasów TO 4L Ü18
drewno
13.1.2.2 Szablon frezowania do zawiasów okna trapezowe TO/DT 4L Ü18
drewno
13.1.3 Szablony do okien drewnianych 4 L FT15/18
13.1.3.1 Szablon do frezowania zawiasów DT 4L
drewno
Szablon frezowania zawiasu górnego cz.ramowa DT FR16/AR27 4L/18Ü
Szablon frezowania zawiasu górnego cz.ramowa DT FR16/AR27 4L/15Ü
Szablon frezowania zawiasu górnego cz.ramowa DT FR16/AR27 drewno 1
Szablon frezowania zawiasu górnego cz.ramowa DT FR16/AR27 4 luz 2
1
Płytkę 101551, 101550 zamawiać dodatkowo.
2 Połączenie z szablonem DT 20890.
13.1.3.2 Szablon do frezowania zawiasów
drewno
Szablon frezowania zawiasu wierconego TO FR16/AR27
13.1.3.3 Szablon do frezowania zawiasów do okien trapezowych
drewno
206
Szablon frezowania zawiasu wierconego okna trapezowe TO FR16/AR27
Szablony
13.1.3.4 Szablony
drewno
Szablon frezowania okien bez zamknięcia środkowego bez zawiasów samonapinający 4 luz
Szablon frezowania drzwi komplet samonapinający 4 luz
Szablon frezowania okien komplet samonapinający 4 luz
Szablon frezowania drzwi tylko część zasuwnicy samonapinający 4 luz
1
1
1
1
11835
29282
11030
11031
0,00
0,00
0,00
0,00
1
1
1
1
21598
23055
10506
21236
0,00
0,00
0,00
0,00
1
1
1
11306
28337
41537
0,00
0,00
0,00
10
11195
0,00
1
1
1
1
22127
20924
20925
20926
0,00
0,00
0,00
0,00
1
23871
0,00
1
28377
0,00
1
20554
0,00
1
1
206192
206193
0,00
0,00
13.1.3.5 Szablony frezowania do okien 2-skrz.
drewno
drewno
Szablon frezowania 2-skrz. okien FR16/AR27 rygiel okienny 4 luz
Szablon frezowania 2-skrz. okien FR16/AR27 rygiel okienny i podnośnik zasuwnica Gr. 2 4 luz
Szablon frezowania 2-skrz.
Szablon frezowania 2-skrz. okien FR16/AR27 rygiel okienny i zaczepy 4 luz
13.1.3.6 Szablon frezowania do okien ukowych 4L Ü15
drewno
Szablon frezowania łukowych komplet 4 luz
Szablon frezowania nożyc okien łukowych 4 luz
Szablon frezowania nożyc okien łukowych
13.1.3.7 Szablony - elementy poj. 4L
drewno
Napinacz do szablonu
13.1.3.8 Szablony czci zamienne 4L
drewno
Szablon do frezowania 122/1+2 część zamienna do szablonów frezowania 4 luz
13.1.3.9 Szablon wiercenia pod docisk rodkowy 4L Ü15/18
drewno
Szablon do wiercenia docisku środkowego wiercony 4 luz
13.1.3.10Szablon do przenisienia napdu 4L drewno
drewno
Szablon frezowania przeniesienia napędu FR16/AR27/BO12 4L/15Ü
13.1.3.11Szablony do wiercenia
drewno
Szablon wiercenia zatrzasku 4 luz
13.1.3.12Szablon do zaczepów i.S. 4L
drewno
Szablon frezowania zamknięcia środkowego 2-skrz. uchylne 4 luz
Szablon frezowania zamknięcia środkowego uchylne 4 luz
207
Szablony
13.2
Szablony do okien drewnianych 12 L
13.2.1 Szablony do okien drewnianych 12 L Ü18
13.2.1.1 Szablon frezowania do zawiasów TO/DT 12L Ü18
drewno
Szablon frezowania zawiasu górnego cz.ramowa TO FR34/AR40 12L Euronut/18Ü
1
1
21725
220023
0,00
0,00
1
22019
0,00
1
1
21726
220022
0,00
0,00
1
22020
0,00
1
20890
0,00
1
23957
0,00
1
1
1
1
1
1
10363
11545
11715
14584
10365
10366
0,00
0,00
0,00
0,00
0,00
0,00
1
1
10496
10497
0,00
0,00
1
1
10373
10368
0,00
0,00
drewno
13.2.2 Szablony do okien drewnianych 12 luz Ü20
13.2.2.1 Szablon frezowania do zawiasów TO/DT 12L Ü20
drewno
Szablon frezowania zawiasu górnego cz.ramowa TO FR34/AR40 12L Euronut/20Ü
drewno
13.2.2.3 Szablon do frezowania zawiasów DT 12L 18+20 Ü
drewno
Szablon frezowania zawiasu górnego cz.ramowa DT FR34/AR40 12L/18Ü + 12L/20Ü
13.2.2.4 Szablon do frezowania zawiasów do trapezowych DT 12L 18+20 Ü
drewno
Szablon frezowania zawiasu górnego cz.ramowa okna trapezowe DT FR34/AR40 12L/18Ü +
12L/20Ü
13.2.3 Szablony do zaczepów drewno 12L
13.2.3.1 Szablon zaczepów do zas. fix
drewno
PVC
Szablon na ramę zasuwnicy stałej z uchwytami do 12mm Eurofalz
Szablon na ramę zasuwnicy stałej do zaczepów 48mm z długim prętem
Szablon wiercenia zasuwnicy 7mm do zaczepów wciskanych
Szablon na ramę zasuwnicy stała
Szablon na ramę zasuwnicy stałej do zaczepów 48mm 3,5mm
13.2.3.2 Szablon zaczepów 2-skrz. zasuwnica fix
drewno
Szablon na ramę zasuwnicy 2-skrz. 68mm
Szablon na ramę zasuwnicy 2-skrz. 48 mm
13.2.3.3 Szablon zaczepów 2-skrz. zasuwnica rodkowa
drewno
PVC
208
Szablon na ramę zasuwnicy środkowa z uchwytami gładki
Szablon na ramę zasuwnicy środkowa 48 mm 3,5mm
Szablony
13.2.4 Szablon zaczepów MV Gr. 2-4 - str. zawiasów
drewno
1 Pręt
Uchwyt do zaczepów 48mm
Szablon zamknięcia środkowego Gr. 2-4 bez uchwytów 1
1
1
1
100030
100032
352701
0,00
0,00
0,00
20
20
20
20
20
10
20
100
11
1
359407
359408
359409
359410
359411
40107
41272
43514
441295
441296
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
1
1
11025
12506
0,00
0,00
1
1
206581
28376
0,00
0,00
1
1
1
1
10347
206881
207300
22482
0,00
0,00
0,00
0,00
1
1
1
20550
21058
28780
0,00
0,00
0,00
bez chwytaków.
13.2.5 Szablony - elementy poj. 12L
drewno
Uchwyt zaczepy 48mm Eurofalz FT24 13V
Uchwyt do zaczepu podnośnika Eurofalz FT24 13V
Uchwyt i.S. zaczepy 68mm drewno
Uchwyt i.S. zaczepy 68mm Eurofalz FT24 13V
Uchwyt do zaczepu podnośnika Eurofalz FT24 13V
Uchwyt gładki
Uchwyt drewno
Uchwyt do zaczepu podnośnika drewno
Uchwyt do zaczepu podnośnika z długim prętem 12 luz
Uchwyt 48mm z długim prętem 12 luz
13.2.6 Szablony do 3 skrz. okien 12L
drewno
Szablon zawiasów pośrednich Paumell
Szablon wiercenia zawiasu do 3-skrz.
13.2.7 Szablony do przen. napdu 12L drewno
drewno
Szablon frezowania przeniesienia napędu TO FR16/AR27
Szablon frezowania przeniesienia napędu FR16/AR27/BO12 12L/18Ü + 12L/20Ü
13.2.8 Szablony do docisków rodkowych wewn.
drewno
13.3
Szablon wiercenia docisku środkowego wiercony z prętem dystansowym 12 luz
Szablon do wiercenia docisku środkowego wiercony Eurofalz FT24 13V
Szablon wiercenia docisku środkowego wiercony z prętem dystansowym Eurofalz FT24 13V
Szablon do wiercenia docisku środkowego wiercony 9mm V 12 luz
Szablony drewno 4+12 luz
13.3.1 Szablony do wiercenia
drewno
Szablon wiercenia zawiasu wciskanego
Szablon wiercenia na ramę zawiasu wciskanego
Szablon wiercenia dybla dla zawiasu TO
209
Szablony
13.3.2 Szablony do frezowania
drewno
13.4
Szablon frezowania blokady rozwarcia
1
58450
0,00
1
1
1
1
1
1
1
1
1
101458
28235
23279
29480
28597
21564
21562
21958
21694
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
1
1
24003
24004
0,00
0,00
1
1
10365
10366
0,00
0,00
1
1
1
10370
10372
57220
0,00
0,00
0,00
1
1
1
52938
52939
52947
0,00
0,00
0,00
100
10
1
42941
43702
441345
0,00
0,00
0,00
Szablony do okien PVC i aluminiowo-drewnianych
13.4.1 Szablony do zawiasów
PVC
Szablon wiercenia zawiasu dolnego cz.skrzydłowa z czopami 3 mm 5° skos PVC
Szablon wiercenia zawiasu dolnego cz.skrzydłowa z czopem 5mm 5° skos PVC
Szablon wiercenia na ramę zawiasu górnego cz.ramowa z czopami 3 mm samonapinający PVC
Szablon wiercenia na ramę zawiasu górnego cz.ramowa z czopami 7 mm samonapinający PVC
Szablon wiercenia zawiasu dolnego cz.skrzydłowa z czopami 3 mm PVC
Szablon wiercenia zawiasu dolnego cz.skrzydłowa z czopem 5mm PVC
Szablon wiercenia na ramę zawiasu górnego cz.ramowa z czopami 3 mm PVC
Szablon wiercenia na ramę zawiasu górnego cz.ramowa z czopami 7 mm PVC
13.4.2 Szablony do zawiasów okna trapezowe
Szablon wiercenia na ramę zawiasu górnego cz.ramowa okna trapezowe z czopami 3 mm PVC
Szablon wiercenia na ramę zawiasu górnego cz.ramowa okna trapezowe z czopami 7 mm PVC
13.4.3 Szablony do zaczepów PVC
PVC
13.4.3.2 Szablon zaczepów do zas. rodkowych
drewno
PVC
Szablon na ramę zasuwnicy środkowa 48 mm
Szablon na ramę zasuwnicy środkowa 68mm
Szablon na ramę do zasuwnicy 1A środkowa 48 mm
13.4.4 Szablony do zaczepów i.S. PVC L=50mm
PVC
Szablon na ramę do zamknięcia środkowego po stronie zawiasów i.S. zaczepy 50mm PVC
Szablon na ramę do zamknięcia środkowego na dole i.S. zaczepy 50mm PVC
Szablon zasuwnicy stała
13.4.5 Elementy szablonów/cz. zamienne
Uchwyt do zaczepu podnośnika PVC
Uchwyt i.S. zaczepy 50mm PVC
Uchwyt docisku środkowego ukryty ES+TV rama i skrzydło
210
Szablony
13.4.6 Szablon do okien 3-skrz.
PVC
Szablon wiercenia zawiasu do 3-skrz. PVC
Szablon zawiasów pośrednich Paumell z czopami 3 mm
Szablon zawiasów pośrednich Paumell z czopami 7 mm
1
1
1
13029
11888
11889
0,00
0,00
0,00
1
202641
0,00
1
1
1
1
204440
10523
11023
29038
0,00
0,00
0,00
0,00
1
1
10362
10367
0,00
0,00
1
1
1
10370
10372
57220
0,00
0,00
0,00
1
1
209961
209962
0,00
0,00
1
1
10499
10500
0,00
0,00
1
1
1
1
1
1
206039
206040
206041
206042
206043
206044
0,00
0,00
0,00
0,00
0,00
0,00
13.4.7 Szablony do przen. napdu PVC
Szablon frezowania przeniesienia napędu Frontal
13.5
Szablony do wiercenia pod zasuwnic
13.5.1 Szablony do wiercenia pod zasuwnic
Szablon wiercenia zasuwnicy PZ DM 25-50 mm szerokość profilu do 85mm
Szablon wiercenia pod klamkę 12-3-12
Szablon wiercenia pod klamkę 3-3-3
Szablon wiercenia zasuwnicy PZ DM 25-50 mm
13.5.2 Szablon zaczepów drewno 12L i PVC
drewno
PVC
Szablon na ramę zasuwnicy stałej do zaczepów 48mm
Szablon na ramę zasuwnicy stałej do zaczepów 68mm
13.5.2.2 Szablon zaczepów do zas. rodkowych
drewno
PVC
Szablon na ramę zasuwnicy środkowa 48 mm
Szablon na ramę zasuwnicy środkowa 68mm
Szablon na ramę do zasuwnicy 1A środkowa 48 mm
13.5.2.3 Szablon zaczepów 2-skrz. zasuwnica fix
Szablon na ramę zasuwnicy stałej 2-skrz. Gr.1-4 zaczepy 48mm 1
Szablon na ramę zasuwnicy stałej 2-skrz. Gr.5-7 zaczepy 48mm 1
1
Tylko do rowka okuciowego.
13.5.2.4 Szablon zaczepów 2-skrz. zasuwnica rodkowa
drewno
Szablon z uchwytami zasuwnicy środkowa 2-skrz. 68mm
Szablon z uchwytami zasuwnicy środkowa 2-skrz. 48 mm
13.5.2.5 Szablon zaczepów zas. bez przen. napdu fix DM6,5 + DM15
Szablon zasuwnicy rozwiernej bez przeniesienia napędu Gr.1 DM 6,5 48 mm
Szablon zasuwnicy rozwiernej bez przeniesienia napędu Gr.1-2 48 mm
Szablon zasuwnicy rozwiernej bez przeniesienia napędu Gr.3A DM 6,5 48 mm
211
Szablony
13.5.2.6 Szablon zaczepów zas. bez przen. napdu rodkowych
Szablon zasuwnicy rozwiernej bez przeniesienia napędu Gr.1 48 mm
1
1
1
1
206055
206057
206058
206060
0,00
0,00
0,00
0,00
1
1
1
1
1
1
20056
20064
20070
29310
52387
52940
0,00
0,00
0,00
0,00
0,00
0,00
1
1
1
20018
205653
21398
0,00
0,00
0,00
1
1
1
1
50947
11029
22809
57247
0,00
0,00
0,00
0,00
1
1
1
1
1
1
352701
100030
100032
100033
100034
100031
0,00
0,00
0,00
0,00
0,00
0,00
1
1
10
441345
13318
40116
0,00
0,00
0,00
1
1
101718
101719
0,00
0,00
13.5.3 Szablony zaczepów i.S.
drewno
Szablon na ramę zasuwnicy stałej i.S. zaczepy 68mm
Szablon na ramę do zamknięcia środkowego na dole i.S. zaczepy 68mm
Szablon na ramę do zamknięcia środkowego po stronie zawiasów i.S. zaczepy 68mm
Szablon zamknięć uchylnych do zaczepów 68mm
Szablon zamknięć uchylnych 2-skrz. 68mm
Szablon zamknięć uchylnych do zaczepów 50mm
13.5.4 Szablon zaczepów
drewno
drewno
Szablon zaczepów mikrowentylacji
Szablon narożnika stopniowanego uchyłu
Szablon zaczepu rygla 2-skrz. 48 mm
13.5.5 Szablony do docisku rodkowego
drewno
Szablon docisku środkowego universalny skrzydło i rama
Szablon wiercenia docisku środkowego zewnętrzny z prętem dystansowym
Szablon do wiercenia docisku środkowego zewnętrzny
Szablon docisku środkowego ukryty ES+TV rama i skrzydło
13.5.6 Szablony do zaczepów MV Gr. 2-4 strona zawiasów
drewno
PVC
1
Szablon zamknięcia środkowego Gr. 2-4 bez uchwytów 1
Uchwyt do zaczepów 48mm 3,5
Uchwyt do zaczepów 48mm 6,5
Pręt bez chwytaków.
13.5.7 Elementy szablonów/cz. zamienne
Uchwyt docisku środkowego ukryty ES+TV rama i skrzydło
Uchwyt zaczepów i.S. zaczepy 68mm
13.5.8 Szablony do okien VV i TV
Szablon wiercenia zawiasów Invisible oś wkręta 13mm
Szablon wiercenia zawiasów Invisible oś wkręta 7mm
212
Szablony
13.5.9 Szablony frezowania
drewno
Szablon wiercenia
Szablon wiercenia multi-vent Drewno+PVC+Alu/Drewno
Szablon wiercenia zaczepów wciskanych
10
10
1
1
40157
24871
42505
21000
0,00
0,00
0,00
0,00
50
20
50
50
100
50
50
50
100
100
20
20
454888
40720
41017
44192
43647
20947
40680
455478
24239
42465
206417
28620
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
13.5.10 Klucze regulacyjne
Klucz montażowy PZ
Klucz regulacyjny Imbus 4 mm podwójnie wygięty
Klucz regulacyjny do czopa i.S. podwójnie wygiety T15
Klucz regulacyjny Imbus 4 mm i T15
Klucz regulacyjny do VZ
Klamka do montażu łączników T20
Imbus Maco do konsoli SW1,5
Imbus Maco 2,5 mm SW2,5
z oznacznikiem
Komplet kluczy
Klamka montażowa do wyjmowania trzpieni
213
Szablony
214
14
Komplety podstawowe
___________________________________________________________________________________
14.1
Komplet podstawowy do okien ukowych i trapezowych ________________________ 214
14.2
Komplet podstawowy do okien uchylnych INVISIBLE ___________________________ 214
215
Komplety podstawowe
14
Komplety podstawowe
Komplety podstawowe
10528
14.1
52949
Komplet podstawowy do okien ukowych i trapezowych
RU Komplet do okien łukowych i trapezowych 12 luz
Zamknięcie narożne dolne do łukowych bez czopów
1
2 Opakowanie zawiera: 52949, 52522, 94067, 40637.
srebrny
10 12
20
10528
52949
0,00
0,00
10
10
10
10
101899
101900
101901
101902
0,00
0,00
0,00
0,00
, Dostawa również, poniżej jednego opakowania.
101899
14.2
U 9V
U 13V
U 9V
U 13V
216
Komplet podstawowy do okien
uchylnych INVISIBLE
srebrny
srebrny
srebrny
srebrny
520 - 1200
520 - 1200
520 - 1200
520 - 1200
300 - 2400
300 - 2400
300 - 2400
300 - 2400
15
Iloci paletowe
___________________________________________________________________________________
15.1
Zasuwnica RU DM 15 fix ___________________________________________________ 216
15.2
Zasuwnica RU DM 15 fix i.S. bez sworznia uchyu ______________________________ 216
15.3
Zasuwnica RU DM 15 fix i.S. ________________________________________________ 216
15.4
Zasuwnica RU DM 15 rodkowa _____________________________________________ 216
15.5
Zasuwnica RU DM 6,5 fix ___________________________________________________ 216
15.6
Zasuwnica RU DM 6,5 rodkowa ____________________________________________ 216
15.7
Naronik ________________________________________________________________ 216
15.8
Naroniki z zamontowanymi pytkami i.S. _____________________________________ 217
15.9
Zamknicia rodkowe _____________________________________________________ 217
15.10 Zamknicia rodkowe i.S. __________________________________________________ 217
15.11 Zamknicia uchylne i.S.____________________________________________________ 217
15.12 Noyce TO z cznikiem____________________________________________________ 217
15.13 Noyce mikrowentylacji TO z cznikiem______________________________________ 217
15.14 Noyca TR _______________________________________________________________ 218
15.15 Noyca TR i.S.____________________________________________________________ 218
15.16 Noyca mikrowentylacji____________________________________________________ 218
15.17 Noyca mikrowentylacji i.S. ________________________________________________ 218
15.18 Zasuwnica ruchomego supka Euronut fix ____________________________________ 218
15.19 Zasuwnica ruchomego supka do rowka 16mm fix _____________________________ 218
217
Ilości paletowe
15
Iloci paletowe
Iloci paletowe
15.1
Zasuwnica RU DM 15 fix
srebrny
15.2
Gr. 2
Gr. 3
Gr. 4
Gr. 2
Gr. 3
Gr. 4
Gr. 3
Gr. 1
Gr. 2
218
52412
52413
52414
0,00
0,00
0,00
15
15
15
2
2
2
400
500
600
801 - 1000
1001 - 1250
1251 - 1500
1
1
1
320
320
320
207397
204400
204401
0,00
0,00
0,00
15
1
500
1001 - 1250
1
320
57335
0,00
1
901 - 1300
1
320
54542
0,00
300
400
601 - 800
801 - 1000
0
1
560
320
54165
54166
0,00
0,00
1
751 - 900
1
320
54126
0,00
25600
52522 1
0,00
1
0,00
0,00
0,00
0,00
Gr. 3
15
6,5
6,5
0
1
Gr.2A
6,5
Naronik
Płytki połączeniowe do narożnika luzem zewnętrzne
zazębienie
A 1 i.S.
A 1 VZ
C 2 VZ
1 Płytki łączące
320
320
320
Zasuwnica RU DM 6,5 rodkowa
srebrny
15.7
1
1
1
Zasuwnica RU DM 6,5 fix
srebrny
15.6
801 - 1000
1001 - 1250
1251 - 1500
Zasuwnica RU DM 15 rodkowa
srebrny
15.5
400
500
600
Zasuwnica RU DM 15 fix i.S.
srebrny
15.4
1
1
1
Zasuwnica RU DM 15 fix i.S.
bez sworznia uchyu
srebrny
15.3
15
15
15
w komplecie.
srebrny
srebrny
srebrny
srebrny
400 - 1650
400 - 1650
400 - 1650
400 - 1650
370 - 2350
370 - 2350
370 - 2350
370 - 2350
1000
1000
1000
800
52778
54591 1
10743 1
58449 1
Ilości paletowe
15.8
Naroniki z zamontowanymi
pytkami i.S.
A 1 i.S.
A 1 VZ
15.9
srebrny
srebrny
400 - 1650
400 - 1650
1000
1000
55906
58447
0,00
0,00
751 - 1050
1051 - 1300
1251 - 1500
560
560
560
52454
52455
52456
0,00
0,00
0,00
751 - 1050
1051 - 1300
1301 - 1500
1501 - 1750
601 - 800
0-0
801 - 1000
1001 - 1200
560
560
560
400
57338
59498
201762
57337
0,00
0,00
0,00
0,00
54125
207857
207399
54162
54163
54164
0,00
0,00
0,00
0,00
0,00
0,00
Zamknicia rodkowe
400 1
528
628
1
370 - 2350
370 - 2350
srebrny
srebrny
srebrny
1
1
1
15.10 Zamknicia rodkowe i.S.
400
528
628
828
srebrny
srebrny
srebrny
srebrny
2
2
2
2
Stosowany jako MV
w zabezp. podst.
175
srebrny
1
280 - 600
280 - 480
300
400
528
628
srebrny
srebrny
srebrny
srebrny
2
2
2
2
601 - 750
751 - 1050
1051 - 1300
1301 - 1500
481 - 570
601 - 800
0-0
801 - 1000
1000
4800
560
560
560
560
431 600
601 800
801 1050
311 - 500
0-0
0-0
560
480
480
58556
58557
58558
0,00
0,00
0,00
311 - 500
311 - 500
0-0
0-0
0-0
0-0
560
560
480
480
400
400
52676
52677
52678
52679
52680
52681
0,00
0,00
0,00
0,00
0,00
0,00
15.11 Zamknicia uchylne i.S.
15.12 Noyce TO z cznikiem
srebrny
1
Gr. 0 1
Gr. 1 1
Gr. 2 1
0
0
1
15.13 Noyce mikrowentylacji TO z
cznikiem
srebrny
1 Tylko
prawy
lewy
prawy
lewy
prawy
lewy
Gr. 0 1
Gr. 0 1
Gr. 1 1
Gr. 1 1
Gr. 2 1
Gr. 2 1
0
0
0
0
1
1
431 600
431 600
601 800
601 800
801 1050
801 1050
w połączeniu z zamknięciem uchylnym. Powyżej FFB 1400mm, lub ciężarze powyżej 100kg należy stosować dodatkową nożycę.
219
Ilości paletowe
15.14 Noyca TR
srebrny
Gr. 0 1
Gr. 1 1
Gr. 2 1
Gr. 3 1
1 Powyżej
0
0
1
0
1
431 600
601 800
801 1050
801 1050
1051 1300
311 - 500
0-0
0-0
0-0
0-0
560
480
480
480
400
52449
52450
52451
55081
52452
0,00
0,00
0,00
0,00
0,00
0-0
0-0
480
400
57336
207398
0,00
0,00
311 - 500
311 - 500
0-0
0-0
0-0
0-0
0-0
0-0
0-0
0-0
560
560
480
480
480
480
480
480
400
400
54539
54543
54544
54545
55360
54546
55361
54547
54548
54549
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
204398
204399
0,00
0,00
15.15 Noyca TR i.S.
srebrny
1
Gr. 2 1
Gr. 3 1
1
1
801 1050
1051 1300
15.16 Noyca mikrowentylacji
srebrny
1
prawy
lewy
prawy
lewy
prawy
Gr. 0 1
Gr. 0 1
Gr. 1 1
Gr. 1 1
Gr. 2 1
lewy
Gr. 2 1
prawy
lewy
Gr. 3 1
Gr. 3 1
0
0
0
0
0
1
0
1
1
1
431 600
431 600
601 800
601 800
801 1050
801 1050
801 1050
801 1050
1051 1300
1051 1300
15.17 Noyca mikrowentylacji i.S.
srebrny
1
prawy
lewy
Gr. 2 1
Gr. 2 1
1
1
801 1050
801 1050
0-0
0-0
480
480
15.18 Zasuwnica ruchomego supka Euronut
fix
srebrny
Gr. 1
300
500 - 800
500
55080
0,00
500
1001 - 1250
500
57339
0,00
15.19 Zasuwnica ruchomego supka do rowka
16mm fix
srebrny
220
Gr. 3
16
___________________________________________________________________________________
16.1
Monitoring zamknicia i uchylenia ___________________________________________ 220
16.2
Przeduka SKB __________________________________________________________ 220
16.3
Zaczep kontaktowy do monitoringu zamknicia i uchylenia VdS C ________________ 220
16.4
Zaczep kontaktowy do monitoringu zamknicia VdS C __________________________ 220
16.5
Podkadka zaczep Tronic __________________________________________________ 221
16.6
Klipsy magn. do monitoringu zamknicia _____________________________________ 221
16.7
Czopy magn. do monitoringu zamknicia _____________________________________ 221
16.8
Adapter z magnesem ______________________________________________________ 221
16.9
Kontaktron ______________________________________________________________ 221
16.10 Elektroniczne przejcie dla elementów przesuwnych ___________________________ 222
16.11 Dodatki do przejcia dla elementów przesuwnych _____________________________ 222
16.12 Odpowietrznik____________________________________________________________ 222
221
MACO TRONIC - monitoring zamknięcia
16
10728
16.1
54795
52923
55234
Monitoring zamknicia i uchylenia
Zamkniecie narożne przedłużany 1 i.S. i 1 kontaktron
Zamknięcie uchylne 1 i.S. i 1 kontaktron
Przedłużenie stałe 1 kontaktron
Narożnik C z płytkami poł. 1 i.S. i 1 kontaktron
Narożnik C z płytkami poł. 1 kontaktron
400 - 1650
400 - 1650
srebrny
srebrny
130 srebrny
srebrny
srebrny
20
20
20
50
50
10728
57234
54795
52923
55234
0,00
0,00
0,00
0,00
0,00
srebrny
1
203783
0,00
srebrny
srebrny
srebrny
srebrny
10
10
10
10
44360 1
454872
454829
44358 2
0,00
0,00
0,00
0,00
10
10
455426
455427
0,00
0,00
203783
16.2
Przeduka SKB
Przedłużenie SKB-Z
44358
16.3
Zaczep kontaktowy do monitoringu zamknicia i
uchylenia VdS C
Zaczep magnetyczny dla HS do sterowania ogrzewaniem
Zaczep magnetyczny do kontroli zamknięcia oraz uchyłu kabel 10m (0,14mm²)
1 numer
2
złoty 44357.
numer złoty 44357
455426
16.4
455427
Zaczep kontaktowy do monitoringu zamknicia VdS C
Magnetyczny styk VS wkręcany do kontroli zamknięcia oraz uchyłu kabel 6m (0,14mm²)
Magnetyczny styk do kontroli zamknięcia oraz uchyłu kabel 6m (0,14mm²)
222
srebrny
srebrny
454906
16.5
Podkadka zaczep Tronic
Podkładka zaczepu Tronic Typ 1 KS-KVS (PVC) 1
Podkładka zaczepu Tronic Typ 5 KS-KVS (PVC+drewno) 1
1 Pasujące
biały
biały
biały
biały
biały
biały
10
10
10
10
10
10
454906
454907
454908
454909
454910
454911
0,00
0,00
0,00
0,00
0,00
0,00
50
50
57428
57439
0,00
0,00
100
441772
0,00
srebrny
srebrny
50
50
200906
57425
0,00
0,00
biały
10
455428
0,00
formy do odpowiednich profili zanjdują się w karcie profili.
57428
16.6
57439
Klipsy magn. do monitoringu zamknicia
Klips magnetyczny krótki 10x13,4 1
Klips magnetyczny długi 10x17,7 1
1
441772
16.7
Czopy magn. do monitoringu zamknicia
Czop do kontroli zamknięcia M5 10x10
57425
16.8
Adapter z magnesem
Kontraktron KVS MM
Adapter magnetyczny stały
455428
16.9
Kontaktron
Klips magnetyczny przykręcany
223
458062
16.10 Elektroniczne przejcie dla elementów przesuwnych
Elektroniczny przekażnik do sensora szyby
455431
1
458062
0,00
1
1
1
1
455432
455430
455431
455429
0,00
0,00
0,00
0,00
1
1
458063
458064
0,00
0,00
455429
16.11 Dodatki do przejcia dla elementów przesuwnych
Zestaw montażowy bez kabli
Mocowanie do ramy bez kabli
Zestaw montażowy bez kabli
Mocowanie do ramy bez kabli
brązowy
brązowy
biały
biały
458063
16.12 Odpowietrznik
Sterowanie wietrzeniem (np. okapem kuchennym) 1
Sterowanie wietrzeniem (np. okapem kuchennym) 2
1
zawiera:
2
1 element sterujący, 1 zaczep magnetyczny, 1 kontaktron stały, 6 podkładek do profili PVC
zawiera: 1 element sterujący, 1 komplet bezprzewodowego włączania
224
Indeks
Indeks
17
Indeks
________
Strona
100030 ___________________________ 1_______________207, 210
100031 ___________________________ 1__________________ 210
100032 ___________________________ 1_______________207, 210
100033 ___________________________ 1__________________ 210
100034 ___________________________ 1__________________ 210
100047 __________________________ 20__________________ 196
100048 _________________________ 500__________________ 200
100049 _________________________ 500__________________ 200
100051 _________________________ 500__________________ 200
100138 __________________________ 50__________________ 198
100139 __________________________ 50__________________ 198
101248 __________________________ 50__________________ 200
101250 __________________________ 50__________________ 200
101251 __________________________ 50__________________ 200
101252 __________________________ 50__________________ 200
10132 ___________________________ 50__________________ 198
10137 ___________________________ 50__________________ 198
10138 ___________________________ 50__________________ 198
101458 ___________________________ 1__________________ 208
101517 __________________________ 20__________________ 199
101518 __________________________ 20__________________ 199
101519 __________________________ 20__________________ 199
101520 __________________________ 20__________________ 199
101524 __________________________ 20__________________ 197
101548 __________________________ 20__________________ 131
101550 ___________________________ 1__________________ 204
101551 ___________________________ 1__________________ 204
10156 ___________________________ 50__________________ 198
10157 ___________________________ 50__________________ 198
101655 _________________________ 100__________________ 199
101671 __________________________ 50__________________ 198
101672 __________________________ 50__________________ 198
101673 __________________________ 50__________________ 198
101674 __________________________ 50__________________ 198
101718 ___________________________ 1__________________ 210
101719 ___________________________ 1__________________ 210
101899 __________________________ 10__________________ 214
101900 __________________________ 10__________________ 214
101901 __________________________ 10__________________ 214
101902 __________________________ 10__________________ 214
101921 __________________________ 20_______________182, 201
102234 __________________________ 20__________________ 106
10347 ____________________________ 1__________________ 207
10362 ____________________________ 1__________________ 209
10363 ____________________________ 1__________________ 206
10365 ____________________________ 1_______________206, 208
10366 ____________________________ 1_______________206, 208
10367 ____________________________ 1__________________ 209
10368 ____________________________ 1__________________ 206
10370 ____________________________ 1_______________208, 209
10372 ____________________________ 1_______________208, 209
10373 ____________________________ 1__________________ 206
10496 ____________________________ 1__________________ 206
10497 ____________________________ 1__________________ 206
10499 ____________________________ 1__________________ 209
10500 ____________________________ 1__________________ 209
10506 ____________________________ 1__________________ 205
10523 ____________________________ 1__________________ 209
10525 __________________________ 400__________________ 123
10528 ___________________________ 10__________________ 214
10530 ___________________________ 10__________________ 132
10531 _________________________ 2000__________________ 112
10534 ___________________________ 20__________________ 196
10535 ___________________________ 20__________________ 196
10538 ___________________________ 20__________________ 104
10540 ___________________________ 20__________________ 201
10585 ___________________________ 20__________________ 105
10586 ___________________________ 20__________________ 105
10587 ___________________________ 20__________________ 105
10596 ___________________________ 20__________________ 132
10711 ___________________________ 20_______________173, 176
10713 ___________________________ 10__________________ 172
10714 ___________________________ 10__________________ 172
10719 ___________________________ 20__________________ 105
10720 ___________________________ 20__________________ 105
10721 ___________________________ 20__________________ 164
10722 ___________________________ 20__________________ 164
10724 __________________________ 720__________________ 123
10726 ___________________________ 10__________________ 127
10728 ___________________________ 20_______________120, 220
10730 ___________________________ 20__________________ 120
10735 ___________________________ 20__________________ 104
10737 ___________________________ 20__________________ 104
10741 _________________________ 2400__________________ 111
10743 _________________________ 1000__________________ 216
10755 ___________________________ 20__________________ 164
10756 ___________________________ 20__________________ 164
10757 ___________________________ 20__________________ 197
10759 ___________________________ 20__________________ 196
________
Strona
10792____________________________ 50 __________________ 201
10795____________________________ 20 __________________ 104
10804____________________________ 20 __________________ 106
10823____________________________ 20 __________________ 201
10828____________________________ 20 __________________ 176
10834__________________________ 2700 __________________ 110
10836____________________________ 10 __________________ 127
10837___________________________ 100 __________________ 104
10890____________________________ 50 __________________ 198
10891____________________________ 50 __________________ 198
10892____________________________ 50 __________________ 198
10893____________________________ 50 __________________ 198
10901____________________________ 20 __________________ 164
10902____________________________ 20 __________________ 164
10903____________________________ 20 __________________ 164
10904____________________________ 20 __________________ 164
10905____________________________ 10 __________________ 118
10915____________________________ 20 __________________ 152
10920____________________________ 20 __________________ 106
10928___________________________ 100 __________________ 166
10936____________________________ 20 __________________ 162
10943____________________________ 20 ______________ 112, 113
10943__________________________ 6160 ______________ 112, 113
10944____________________________ 20 __________________ 106
10945____________________________ 20 __________________ 106
10976__________________________ 1600 __________________ 123
10978____________________________ 10 __________________ 127
10992____________________________ 50 __________________ 199
11011____________________________ 10 __________________ 174
11012____________________________ 10 __________________ 174
11013____________________________ 10 __________________ 174
11017____________________________ 10 __________________ 176
11018____________________________ 10 __________________ 176
11019____________________________ 10 __________________ 176
11020____________________________ 20 ______________ 182, 201
11023_____________________________ 1 __________________ 209
11025_____________________________ 1 __________________ 207
11026____________________________ 20 __________________ 131
11027____________________________ 20 __________________ 131
11029_____________________________ 1 __________________ 210
11030_____________________________ 1 __________________ 205
11031_____________________________ 1 __________________ 205
11032____________________________ 20 __________________ 175
11055____________________________ 20 __________________ 176
11153____________________________ 50 __________________ 199
11154____________________________ 50 __________________ 200
11155____________________________ 50 __________________ 200
11195____________________________ 10 __________________ 205
11202____________________________ 20 __________________ 196
11203____________________________ 20 __________________ 196
11246____________________________ 20 __________________ 132
11251____________________________ 20 __________________ 164
11252____________________________ 20 __________________ 164
11256__________________________ 2000 __________________ 200
11296____________________________ 50 __________________ 198
11306_____________________________ 1 ______________ 204, 205
11470____________________________ 50 __________________ 199
11471____________________________ 50 __________________ 199
11472____________________________ 50 __________________ 200
11473____________________________ 50 __________________ 200
11545_____________________________ 1 __________________ 206
11715_____________________________ 1 __________________ 206
11760____________________________ 20 __________________ 197
11806____________________________ 20 __________________ 176
11835_____________________________ 1 __________________ 205
11888_____________________________ 1 __________________ 209
11889_____________________________ 1 __________________ 209
11973____________________________ 20 __________________ 105
12065____________________________ 20 __________________ 196
12066____________________________ 20 __________________ 196
12067____________________________ 20 __________________ 196
12068____________________________ 20 __________________ 196
12069____________________________ 20 __________________ 196
12070____________________________ 20 __________________ 196
12360____________________________ 20 __________________ 197
12361____________________________ 20 __________________ 197
12387____________________________ 50 __________________ 200
12388____________________________ 50 __________________ 200
12460____________________________ 50 __________________ 198
12461____________________________ 50 __________________ 198
12506_____________________________ 1 __________________ 207
12769____________________________ 20 __________________ 196
13029_____________________________ 1 __________________ 209
13130____________________________ 50 __________________ 199
13295____________________________ 50 __________________ 198
13318_____________________________ 1 __________________ 210
14584_____________________________ 1 __________________ 206
20018_____________________________ 1 __________________ 210
20056_____________________________ 1 __________________ 210
________
20064 _____________________________ 1
20070 _____________________________ 1
200906 ___________________________ 50
201016 ___________________________ 50
201017 ___________________________ 50
201062 __________________________ 100
201063 __________________________ 100
201064 __________________________ 100
201066 __________________________ 100
201067 __________________________ 100
201068 __________________________ 100
201087 __________________________ 100
201094 __________________________ 100
201096 ___________________________ 10
201099 ___________________________ 10
201187 ___________________________ 10
201762 __________________________ 560
202025 ___________________________ 10
202026 ___________________________ 10
202028 ___________________________ 10
202029 ___________________________ 10
202030 ___________________________ 10
202031 ___________________________ 10
202032 ___________________________ 10
202033 ___________________________ 10
202034 ___________________________ 10
202035 ___________________________ 10
202036 ___________________________ 10
202037 ___________________________ 10
202038 ___________________________ 20
202040 ___________________________ 10
202068 ___________________________ 20
202260 ___________________________ 10
202261 ___________________________ 10
202349 __________________________ 100
202350 ___________________________ 10
202351 ___________________________ 10
202352 ___________________________ 10
202353 ___________________________ 10
202354 ___________________________ 10
202355 ___________________________ 10
202356 ___________________________ 10
202357 ___________________________ 10
202358 ___________________________ 10
202359 ___________________________ 10
202360 ___________________________ 10
202361 ___________________________ 10
202362 ___________________________ 10
202363 ___________________________ 10
202456 ___________________________ 10
202488 ___________________________ 20
202533 ___________________________ 50
202534 ___________________________ 50
202535 ___________________________ 50
202536 ___________________________ 50
202539 ___________________________ 50
202541 ___________________________ 50
202542 ___________________________ 50
202543 ___________________________ 50
202544 ___________________________ 50
202545 ___________________________ 50
202641 ____________________________ 1
202722 ___________________________ 10
202747 ___________________________ 20
202848 ___________________________ 50
203058 ___________________________ 10
203265 ___________________________ 10
203279 ___________________________ 20
203280 ___________________________ 10
203281 ___________________________ 10
203282 ___________________________ 10
203283 ___________________________ 10
203287 __________________________ 100
203329 __________________________ 100
203361 ___________________________ 20
203362 ___________________________ 20
203436 ___________________________ 20
203467 _________________________ 1620
203468 _________________________ 1620
203477 _________________________ 2400
203497 ___________________________ 10
203521 ___________________________ 20
203522 ___________________________ 20
203746 ___________________________ 20
203753 ___________________________ 20
203754 ___________________________ 20
203755 ___________________________ 20
203756 ___________________________ 20
203758 ___________________________ 20
Strona
__________________ 210
__________________ 210
__________________ 221
__________________ 149
__________________ 149
__________________ 136
__________________ 136
__________________ 136
__________________ 136
__________________ 136
__________________ 136
__________________ 136
__________________ 136
___________________ 98
___________________ 98
___________________ 94
__________________ 217
__________________ 174
__________________ 174
__________________ 174
__________________ 174
__________________ 174
__________________ 174
__________________ 174
__________________ 174
__________________ 174
__________________ 174
__________________ 174
__________________ 174
__________________ 105
___________________ 91
__________________ 177
___________________ 91
___________________ 92
__________________ 104
__________________ 102
__________________ 102
__________________ 102
__________________ 102
__________________ 102
__________________ 102
__________________ 102
__________________ 102
__________________ 102
__________________ 102
__________________ 102
__________________ 102
__________________ 102
__________________ 102
___________________ 91
__________________ 177
__________________ 137
__________________ 137
__________________ 137
__________________ 137
__________________ 137
__________________ 137
__________________ 137
__________________ 137
__________________ 137
__________________ 137
__________________ 209
___________________ 94
__________________ 104
__________________ 165
__________________ 172
___________________ 89
__________________ 119
__________________ 101
__________________ 101
__________________ 101
__________________ 101
__________________ 156
__________________ 191
__________________ 149
__________________ 149
__________________ 105
__________________ 111
__________________ 111
__________________ 110
__________________ 103
__________________ 132
__________________ 132
__________________ 177
___________________ 90
___________________ 90
___________________ 90
___________________ 90
___________________ 90
225
Indeks
________
203760 ___________________________ 10
203762 ___________________________ 10
203763 ___________________________ 10
203783 ____________________________1
203801 ___________________________ 20
203822 ___________________________ 10
203827 ___________________________ 10
203846 ___________________________ 10
203863 ___________________________ 10
203906 ___________________________ 10
203907 ___________________________ 10
203908 ___________________________ 10
203909 ___________________________ 10
203910 ___________________________ 10
203911 ___________________________ 10
203912 ___________________________ 10
203913 ___________________________ 10
203914 ___________________________ 10
203915 ___________________________ 10
203916 ___________________________ 10
203917 ___________________________ 10
204001 ___________________________ 20
204002 ___________________________ 10
204003 ___________________________ 10
204004 ___________________________ 10
204005 ___________________________ 10
204006 ___________________________ 10
204007 ___________________________ 10
204036 _________________________ 1440
204037 _________________________ 1440
204039 __________________________ 100
204041 __________________________ 100
204142 __________________________ 100
204249 ___________________________ 50
204268 _________________________ 2000
204398 __________________________ 480
204399 __________________________ 480
204400 __________________________ 320
204401 __________________________ 320
204440 ____________________________1
204705 ___________________________ 20
204707 ___________________________ 20
204708 ___________________________ 10
204711 ___________________________ 10
204778 __________________________ 100
204779 __________________________ 100
205093 ___________________________ 20
205466 _________________________ 2700
20550 _____________________________ 1
20554 _____________________________ 1
205563 __________________________ 100
205653 ____________________________1
205660 ___________________________ 10
205661 ___________________________ 10
205662 ___________________________ 10
205705 ___________________________ 50
205722 ___________________________ 20
205922 ___________________________ 20
205923 ___________________________ 20
205942 ___________________________ 20
205989 ___________________________ 50
205990 ___________________________ 50
206011 ___________________________ 10
206016 ___________________________ 10
206023 ___________________________ 10
206039 ____________________________1
206040 ____________________________1
206041 ____________________________1
206042 ____________________________1
206043 ____________________________1
206044 ____________________________1
206047 ___________________________ 20
206055 ____________________________1
206057 ____________________________1
206058 ____________________________1
206060 ____________________________1
206192 ____________________________1
206193 ____________________________1
206196 __________________________ 100
206200 ___________________________ 50
206203 ___________________________ 50
206207 ___________________________ 20
206208 ___________________________ 20
206209 ___________________________ 20
206210 ___________________________ 20
206306 ___________________________ 10
206316 ___________________________ 20
206317 ___________________________ 20
206318 ___________________________ 20
206327 ___________________________ 20
206328 ___________________________ 20
206332 ___________________________ 10
206333 ___________________________ 10
206334 ___________________________ 10
206335 ___________________________ 10
226
Strona
___________________90
___________________90
___________________90
__________________220
__________________162
___________________90
___________________90
___________________90
___________________86
___________________88
___________________88
___________________88
___________________93
___________________93
___________________93
___________________93
___________________93
___________________93
___________________93
___________________93
___________________93
___________________88
___________________91
___________________91
___________________91
___________________91
___________________91
___________________91
__________________111
__________________111
__________________134
__________________134
__________________113
__________________165
__________________112
__________________218
__________________218
__________________216
__________________216
__________________209
___________________88
___________________88
___________________88
___________________88
__________________134
__________________134
__________________104
__________________110
__________________207
__________________205
__________________194
__________________210
___________________93
___________________93
___________________93
__________________165
___________________90
__________________119
__________________119
__________________198
__________________146
__________________146
__________________100
__________________100
__________________100
__________________209
__________________209
__________________209
__________________209
__________________209
__________________209
__________________177
__________________210
__________________210
__________________210
__________________210
__________________205
__________________205
__________________145
__________________192
__________________137
__________________199
__________________199
__________________199
__________________199
___________________89
__________________128
__________________128
__________________128
__________________159
__________________159
__________________128
__________________128
__________________128
__________________128
________
206336
206337
206338
206339
206345
206346
206347
206348
206349
206350
206351
206352
206353
206354
206355
206356
206357
206358
206359
206360
206417
206457
206543
206544
206545
206546
206547
206548
206581
206584
206585
206586
206588
206594
206595
206656
206685
206718
206751
206756
206757
206758
206763
206764
206765
206766
206802
206807
206848
206881
206977
206996
206997
206998
206999
207000
207001
207002
207004
207005
207006
207007
207008
207009
207061
207062
207115
207116
207264
207265
207266
207267
207268
207277
207278
207279
207280
207288
207300
207344
207368
207370
207371
207372
207373
207374
207375
207388
207397
207398
207399
207432
207685
207686
207687
Strona
__________________________ 10__________________ 128
__________________________ 10__________________ 128
__________________________ 10__________________ 128
__________________________ 10__________________ 128
__________________________ 10__________________ 128
__________________________ 10__________________ 128
__________________________ 10__________________ 128
__________________________ 10__________________ 128
__________________________ 10__________________ 128
__________________________ 10__________________ 128
__________________________ 10__________________ 128
__________________________ 10__________________ 128
__________________________ 20__________________ 159
__________________________ 20__________________ 159
__________________________ 20__________________ 159
__________________________ 20__________________ 159
__________________________ 20__________________ 159
__________________________ 20__________________ 159
__________________________ 20__________________ 159
__________________________ 20__________________ 159
__________________________ 20__________________ 211
________________________ 2700__________________ 112
__________________________ 10__________________ 101
__________________________ 10__________________ 101
__________________________ 10__________________ 101
__________________________ 10__________________ 101
__________________________ 10__________________ 101
__________________________ 20________________ 90, 98
___________________________ 1__________________ 207
_________________________ 100__________________ 145
_________________________ 100__________________ 166
_________________________ 100__________________ 144
_________________________ 100__________________ 135
__________________________ 10___________________ 92
__________________________ 10___________________ 94
__________________________ 20__________________ 105
__________________________ 10__________________ 104
__________________________ 50__________________ 137
___________________________ 1__________________ 204
__________________________ 10__________________ 122
__________________________ 10__________________ 122
__________________________ 10__________________ 122
__________________________ 10__________________ 174
__________________________ 10__________________ 174
__________________________ 10__________________ 174
__________________________ 10__________________ 174
_________________________ 100__________________ 144
__________________________ 20__________________ 198
_________________________ 100__________________ 145
___________________________ 1__________________ 207
_________________________ 100__________________ 191
__________________________ 50__________________ 147
__________________________ 50__________________ 147
_________________________ 100__________________ 135
__________________________ 50__________________ 137
__________________________ 50__________________ 137
__________________________ 50__________________ 148
__________________________ 50__________________ 148
__________________________ 20___________________ 91
__________________________ 20___________________ 91
__________________________ 50__________________ 137
__________________________ 50__________________ 137
__________________________ 50__________________ 148
__________________________ 50__________________ 148
__________________________ 50__________________ 138
__________________________ 50__________________ 138
__________________________ 10__________________ 162
__________________________ 10__________________ 162
_________________________ 100__________________ 135
_________________________ 100__________________ 135
_________________________ 100__________________ 135
_________________________ 100__________________ 135
_________________________ 100__________________ 135
_________________________ 100__________________ 144
_________________________ 100__________________ 144
_________________________ 100__________________ 144
_________________________ 100__________________ 145
_________________________ 100__________________ 145
___________________________ 1__________________ 207
__________________________ 10___________________ 93
_________________________ 100__________________ 193
__________________________ 10___________________ 94
__________________________ 10___________________ 94
__________________________ 10___________________ 94
__________________________ 10___________________ 94
__________________________ 10___________________ 94
__________________________ 10___________________ 94
________________________ 2700__________________ 111
_________________________ 320__________________ 216
_________________________ 400__________________ 218
_________________________ 560__________________ 217
__________________________ 50__________ 190, 192, 197
__________________________ 10__________________ 129
__________________________ 10__________________ 129
__________________________ 10__________________ 129
________
Strona
207688 ___________________________ 10 __________________ 129
207689 ___________________________ 10 __________________ 129
207690 ___________________________ 10 __________________ 129
207691 ___________________________ 10 __________________ 129
207692 ___________________________ 10 __________________ 129
207695 ___________________________ 10 __________________ 129
207696 ___________________________ 10 __________________ 129
207697 ___________________________ 10 __________________ 129
207698 ___________________________ 10 __________________ 129
207699 ___________________________ 10 __________________ 129
207700 ___________________________ 10 __________________ 129
207701 ___________________________ 10 __________________ 129
207702 ___________________________ 10 __________________ 129
207762 ___________________________ 20 __________________ 128
207763 ___________________________ 20 __________________ 128
207764 ___________________________ 20 __________________ 128
207857 _________________________ 4800 __________________ 217
207870 ___________________________ 50 __________________ 149
207871 ___________________________ 50 __________________ 149
207872 ___________________________ 50 __________________ 149
207873 ___________________________ 50 __________________ 149
207876 ___________________________ 50 __________________ 134
207877 ___________________________ 50 __________________ 134
207878 ___________________________ 50 __________________ 137
207879 ___________________________ 50 __________________ 137
207880 ___________________________ 50 __________________ 137
207881 ___________________________ 50 __________________ 137
207882 __________________________ 100 __________________ 135
207883 __________________________ 100 __________________ 135
207884 __________________________ 100 __________________ 135
207885 __________________________ 100 __________________ 135
207886 __________________________ 100 __________________ 135
207888 __________________________ 100 __________________ 135
207889 __________________________ 100 __________________ 135
207890 __________________________ 100 __________________ 135
207891 __________________________ 100 __________________ 135
207892 __________________________ 100 __________________ 135
207894 __________________________ 100 __________________ 135
207895 __________________________ 100 __________________ 135
207896 __________________________ 100 __________________ 137
207897 __________________________ 100 __________________ 137
207898 __________________________ 100 __________________ 137
207899 __________________________ 100 __________________ 137
207901 __________________________ 100 __________________ 144
207902 __________________________ 100 __________________ 144
207904 ___________________________ 50 __________________ 146
207905 ___________________________ 50 __________________ 146
207906 ___________________________ 50 __________________ 146
207907 ___________________________ 50 __________________ 146
207908 ___________________________ 50 __________________ 148
207909 ___________________________ 50 __________________ 148
207910 ___________________________ 50 __________________ 148
207911 ___________________________ 50 __________________ 148
207912 ___________________________ 50 __________________ 148
207913 ___________________________ 50 __________________ 148
207914 ___________________________ 50 __________________ 148
207915 ___________________________ 50 __________________ 148
207916 __________________________ 100 __________________ 145
207917 __________________________ 100 __________________ 145
207918 __________________________ 100 __________________ 145
207919 __________________________ 100 __________________ 145
207920 __________________________ 100 __________________ 145
207921 __________________________ 100 __________________ 145
207922 ___________________________ 50 __________________ 147
207923 ___________________________ 50 __________________ 147
207924 ___________________________ 50 __________________ 147
207925 ___________________________ 50 __________________ 147
207926 ___________________________ 50 __________________ 147
207927 ___________________________ 50 __________________ 147
207928 ___________________________ 50 __________________ 147
207929 ___________________________ 50 __________________ 147
207930 ___________________________ 50 __________________ 147
207931 ___________________________ 50 __________________ 147
207932 ___________________________ 50 __________________ 147
207933 ___________________________ 50 __________________ 147
207934 ___________________________ 50 __________________ 150
207935 ___________________________ 50 __________________ 150
207936 ___________________________ 50 __________________ 150
207937 ___________________________ 50 __________________ 150
207938 ___________________________ 50 __________________ 150
207939 ___________________________ 50 __________________ 150
207940 ___________________________ 50 __________________ 149
207941 ___________________________ 50 __________________ 149
207942 ___________________________ 50 __________________ 149
207943 ___________________________ 50 __________________ 149
207944 ___________________________ 50 __________________ 149
207945 ___________________________ 50 __________________ 149
207946 ___________________________ 50 __________________ 149
207947 ___________________________ 50 __________________ 149
207948 ___________________________ 50 __________________ 149
207949 ___________________________ 50 __________________ 149
207979 __________________________ 100 __________________ 134
207980 __________________________ 100 __________________ 134
207981 __________________________ 100 __________________ 137
207982 __________________________ 100 __________________ 135
Indeks
________
Strona
207983 _________________________ 100__________________ 144
207984 _________________________ 100__________________ 144
207985 _________________________ 100__________________ 145
207986 _________________________ 100__________________ 145
207999 __________________________ 10__________________ 103
208195 _________________________ 100__________________ 167
208439 _________________________ 100_______________189, 191
208778 __________________________ 20__________________ 175
208787 __________________________ 25__________________ 175
208877 __________________________ 10__________________ 175
208878 __________________________ 10__________________ 175
208879 __________________________ 10__________________ 175
208888 __________________________ 50__________________ 150
208889 __________________________ 50__________________ 150
20890 ____________________________ 1__________________ 206
208929 __________________________ 20__________________ 175
208936 _________________________ 100__________________ 137
208958 __________________________ 10__________________ 175
208959 __________________________ 10__________________ 175
208966 __________________________ 10___________________ 90
208972 __________________________ 10___________________ 95
208973 __________________________ 10___________________ 90
208993 __________________________ 20__________________ 129
20924 ____________________________ 1__________________ 205
20925 ____________________________ 1__________________ 205
20926 ____________________________ 1__________________ 205
209338 _________________________ 100__________________ 181
209339 __________________________ 20__________________ 180
209346 __________________________ 20__________________ 180
209363 __________________________ 10___________________ 95
209364 __________________________ 50__________________ 181
209365 _________________________ 100__________________ 181
209407 __________________________ 50__________________ 150
209408 __________________________ 50__________________ 150
209409 __________________________ 50__________________ 150
209410 __________________________ 50__________________ 150
209411 __________________________ 50__________________ 150
209412 __________________________ 50__________________ 150
209413 __________________________ 50__________________ 150
209414 __________________________ 50__________________ 150
20947 ___________________________ 50__________________ 211
209500 __________________________ 50__________________ 149
209501 __________________________ 50__________________ 149
209594 __________________________ 50__________________ 149
209595 __________________________ 50__________________ 149
209636 __________________________ 10__________________ 118
209723 __________________________ 20__________________ 131
209961 ___________________________ 1__________________ 209
209962 ___________________________ 1__________________ 209
21000 ____________________________ 1__________________ 211
21058 ____________________________ 1__________________ 207
21062 __________________________ 100__________________ 166
210937 __________________________ 50__________________ 137
21157 ___________________________ 50__________________ 107
21236 ____________________________ 1__________________ 205
21398 ____________________________ 1__________________ 210
21562 ____________________________ 1__________________ 208
21564 ____________________________ 1__________________ 208
21598 ____________________________ 1__________________ 205
21694 ____________________________ 1__________________ 208
21723 ____________________________ 1__________________ 204
21724 ____________________________ 1__________________ 204
21725 ____________________________ 1__________________ 206
21726 ____________________________ 1__________________ 206
21958 ____________________________ 1__________________ 208
220000 __________________________ 20__________________ 175
220001 __________________________ 10__________________ 174
220002 __________________________ 10__________________ 174
220003 __________________________ 10__________________ 174
220004 __________________________ 10__________________ 174
220005 __________________________ 10__________________ 174
220006 __________________________ 10__________________ 174
220007 __________________________ 10__________________ 174
220008 __________________________ 10__________________ 174
220009 __________________________ 10__________________ 174
220010 __________________________ 10__________________ 174
220011 __________________________ 10__________________ 174
220012 __________________________ 10__________________ 174
220013 __________________________ 20__________________ 176
220015 __________________________ 10___________________ 98
220019 __________________________ 10___________________ 91
220020 __________________________ 10___________________ 91
220022 ___________________________ 1__________________ 206
220023 ___________________________ 1__________________ 206
220038 ________________________ 2000__________________ 112
220039 _________________________ 100__________________ 135
220040 __________________________ 10___________________ 98
220045 __________________________ 50__________________ 149
220046 __________________________ 50__________________ 149
220048 __________________________ 50__________________ 149
220051 __________________________ 50__________________ 149
220053 __________________________ 50__________________ 137
220056 __________________________ 10___________________ 91
220059 __________________________ 10___________________ 91
220073 __________________________ 10__________________ 173
________
Strona
220074__________________________ 100 __________________ 166
220075___________________________ 10 __________________ 173
220076___________________________ 50 __________________ 162
220080___________________________ 50 __________________ 196
220083___________________________ 10 __________________ 173
220084___________________________ 10 __________________ 173
220085___________________________ 10 __________________ 173
220089__________________________ 100 __________________ 181
220118___________________________ 10 ___________________ 87
220122___________________________ 10 __________________ 124
220127___________________________ 10 __________________ 127
22016_____________________________ 1 __________________ 204
22019_____________________________ 1 __________________ 206
22020_____________________________ 1 __________________ 206
22021_____________________________ 1 __________________ 204
220219__________________________ 100 __________________ 167
220220__________________________ 100 __________________ 167
22022_____________________________ 1 __________________ 204
220240___________________________ 50 __________________ 165
220241___________________________ 50 __________________ 165
220372___________________________ 20 __________________ 104
220471___________________________ 10 ___________________ 91
220472___________________________ 10 ___________________ 91
220473___________________________ 10 ___________________ 91
220474___________________________ 10 __________________ 124
220475___________________________ 10 __________________ 124
22127_____________________________ 1 __________________ 205
222060___________________________ 10 __________________ 173
222061___________________________ 10 __________________ 173
222062___________________________ 10 __________________ 173
222063___________________________ 10 __________________ 173
222064___________________________ 10 __________________ 173
222168___________________________ 50 __________________ 147
222169___________________________ 50 __________________ 147
22482_____________________________ 1 __________________ 207
22517____________________________ 50 __________________ 138
22519____________________________ 50 __________________ 138
22520____________________________ 50 __________________ 151
22522____________________________ 50 __________________ 151
22523____________________________ 50 __________________ 151
22524____________________________ 50 __________________ 151
22526____________________________ 50 __________________ 138
22809_____________________________ 1 __________________ 210
23055_____________________________ 1 __________________ 205
23279_____________________________ 1 __________________ 208
23731___________________________ 100 __________________ 187
23871_____________________________ 1 __________________ 205
23883___________________________ 100 __________________ 181
23886___________________________ 100 ______________ 183, 184
23957_____________________________ 1 __________________ 206
24003_____________________________ 1 __________________ 208
24004_____________________________ 1 __________________ 208
24239___________________________ 100 __________________ 211
24291_____________________________ 1 __________________ 204
24871____________________________ 10 __________________ 211
25114____________________________ 50 ______________ 187, 190
25118___________________________ 100 ______ 181, 187, 190, 192
25838___________________________ 100 __________________ 185
25924____________________________ 50 ______________ 183, 185
25928___________________________ 100 __________________ 183
26026___________________________ 100 __________________ 184
26071___________________________ 100 __________________ 193
26083___________________________ 100 __________________ 181
26117___________________________ 100 __________________ 188
26127___________________________ 100 __________________ 188
26145____________________________ 50 __________________ 191
26241___________________________ 100 __________________ 189
26308___________________________ 100 __________ 183, 184, 187
26610___________________________ 100 ______________ 183, 184
26621___________________________ 100 __________________ 189
26734___________________________ 100 __________________ 186
26741___________________________ 100 __________________ 187
26745___________________________ 100 __________________ 187
27248___________________________ 100 __________________ 166
28122_____________________________ 1 __________________ 204
28235_____________________________ 1 __________________ 208
28336_____________________________ 1 __________________ 204
28337_____________________________ 1 ______________ 204, 205
28376_____________________________ 1 __________________ 207
28377_____________________________ 1 __________________ 205
28597_____________________________ 1 __________________ 208
28620____________________________ 20 __________________ 211
28780_____________________________ 1 __________________ 207
29038_____________________________ 1 __________________ 209
29282_____________________________ 1 __________________ 205
29310_____________________________ 1 __________________ 210
29480_____________________________ 1 __________________ 208
29586____________________________ 20 __________________ 180
29841____________________________ 50 __________________ 187
29879___________________________ 100 __________________ 167
29999______________________________ __________________ 201
30225___________________________ 100 __________________ 201
30274___________________________ 100 __________________ 181
30545___________________________ 200 __________________ 180
32365___________________________ 100 __________________ 107
________
32412 ___________________________ 100
33932 ___________________________ 100
33960 ___________________________ 100
33961 ___________________________ 100
33970 ___________________________ 100
33971 ___________________________ 100
33975 ___________________________ 100
33981 ___________________________ 100
34522 ___________________________ 200
34606 ___________________________ 200
34610 ___________________________ 200
34618 ___________________________ 200
34902 ___________________________ 200
34917 ___________________________ 200
34921 ___________________________ 200
34934 ___________________________ 200
34937 ___________________________ 200
34943 ___________________________ 200
34958 ___________________________ 200
34963 ___________________________ 200
34969 ___________________________ 200
34975 ___________________________ 200
34979 ___________________________ 200
34980 ___________________________ 200
34981 ___________________________ 200
34985 ___________________________ 200
34988 ___________________________ 200
34998 ___________________________ 200
35178 ____________________________ 50
352701 ____________________________ 1
354090 __________________________ 100
354350 __________________________ 100
354669 __________________________ 100
354670 __________________________ 100
354671 __________________________ 100
354672 __________________________ 100
354673 __________________________ 100
354674 __________________________ 100
354675 __________________________ 100
354676 __________________________ 100
354795 __________________________ 100
355221 __________________________ 100
355396 __________________________ 200
355606 __________________________ 100
355615 __________________________ 100
355824 __________________________ 100
355920 __________________________ 100
356597 __________________________ 100
356598 __________________________ 100
356961 __________________________ 200
356962 __________________________ 100
357081 __________________________ 200
357213 __________________________ 200
357399 ___________________________ 10
357671 __________________________ 200
357672 __________________________ 200
357673 __________________________ 100
357674 __________________________ 100
357677 __________________________ 100
357678 __________________________ 100
357679 __________________________ 100
357685 ___________________________ 50
357686 ___________________________ 50
357740 __________________________ 100
357741 __________________________ 100
357844 __________________________ 200
358435 __________________________ 100
358993 __________________________ 100
358994 __________________________ 100
358996 __________________________ 100
359002 __________________________ 100
359003 __________________________ 100
359004 __________________________ 100
359297 __________________________ 100
359407 ___________________________ 20
359408 ___________________________ 20
359409 ___________________________ 20
359410 ___________________________ 20
359411 ___________________________ 20
35970 ___________________________ 100
359751 __________________________ 100
35978 ___________________________ 100
35993 ___________________________ 100
35994 ___________________________ 100
360006 __________________________ 100
360220 __________________________ 100
360221 __________________________ 100
360231 __________________________ 100
360232 __________________________ 100
360235 __________________________ 100
360236 __________________________ 100
360237 __________________________ 100
360238 __________________________ 100
360239 __________________________ 100
360240 _____________________________
Strona
__________________ 107
__________________ 183
__________________ 187
__________________ 190
__________________ 185
__________________ 185
__________________ 188
__________________ 187
__________________ 184
__________________ 193
__________________ 193
__________________ 193
__________________ 184
__________________ 182
__________________ 182
__________________ 191
__________________ 185
__________________ 186
______________ 186, 188
__________________ 188
__________________ 184
__________________ 188
__________________ 182
__________________ 186
__________________ 189
__________________ 190
__________________ 184
__________________ 180
__________________ 173
______________ 207, 210
__________________ 166
__________________ 170
__________________ 141
__________________ 141
__________________ 141
__________________ 141
__________________ 141
__________________ 141
__________________ 141
__________________ 141
__________________ 167
__________________ 193
__________________ 189
__________________ 186
__________________ 194
______________ 173, 176
______________ 194, 201
__________________ 141
__________________ 141
__________________ 192
__________________ 192
__________________ 113
__________________ 192
__________________ 175
__________________ 180
__________________ 180
__________________ 180
__________________ 180
__________________ 167
__________________ 180
__________________ 180
__________________ 107
__________________ 107
__________________ 192
__________________ 166
__________________ 186
__________________ 180
__________________ 181
__________________ 181
__________________ 166
__________________ 167
__________________ 191
__________________ 191
__________________ 191
__________________ 207
__________________ 207
__________________ 207
__________________ 207
__________________ 207
__________________ 167
__________________ 184
__________________ 167
__________________ 167
__________________ 167
__________________ 166
__________________ 106
__________________ 106
__________________ 153
__________________ 153
__________________ 155
__________________ 155
__________________ 156
__________________ 156
__________________ 141
__________________ 141
227
Indeks
________
360241 __________________________ 100
36668 ____________________________ 50
37535 ____________________________ 10
37536 ____________________________ 10
37537 ____________________________ 10
37538 ____________________________ 10
37554 ____________________________ 10
37571 _____________________________ 1
40107 ____________________________ 10
40116 ____________________________ 10
40157 ____________________________ 10
40341 ___________________________ 100
40342 ___________________________ 100
40343 ____________________________ 50
40344 ____________________________ 50
40345 ____________________________ 50
40346 ____________________________ 50
40349 ___________________________ 100
40456 ___________________________ 100
40460 ____________________________ 50
40462 ____________________________ 50
40485 ___________________________ 100
40486 ___________________________ 100
40489 ____________________________ 50
40490 ____________________________ 50
40498 ____________________________ 50
40499 ____________________________ 50
40503 ____________________________ 50
40505 ____________________________ 50
40506 ____________________________ 50
40508 ____________________________ 50
40522 ___________________________ 100
40551 ___________________________ 100
40553 ___________________________ 100
40680 ____________________________ 50
40691 ___________________________ 100
40692 ___________________________ 100
40720 ____________________________ 20
40734 ____________________________ 50
40737 ____________________________ 50
40745 ____________________________ 50
40746 ____________________________ 50
40747 ____________________________ 50
40756 ___________________________ 100
40757 ___________________________ 100
40758 ____________________________ 50
40759 ____________________________ 50
40760 ____________________________ 50
40761 ____________________________ 50
40762 ____________________________ 50
40763 ____________________________ 50
40764 ____________________________ 50
41017 ____________________________ 50
41061 ___________________________ 100
41103 ___________________________ 100
41115 ___________________________ 100
41116 ___________________________ 100
41117 ____________________________ 20
41202 ____________________________ 50
41203 ____________________________ 50
41204 ____________________________ 50
41205 ____________________________ 50
41231 ___________________________ 100
41233 ___________________________ 100
41262 ___________________________ 100
41272 ____________________________ 20
41339 ___________________________ 100
41340 ___________________________ 100
41342 ___________________________ 100
41343 ___________________________ 100
41361 ___________________________ 100
41390 ____________________________ 50
41537 _____________________________ 1
41574 ____________________________ 50
41576 ____________________________ 50
41582 ___________________________ 100
41583 ___________________________ 100
41587 ____________________________ 50
41612 ____________________________ 50
41613 ____________________________ 50
41614 ____________________________ 50
41615 ____________________________ 50
41642 ____________________________ 20
41691 ____________________________ 50
41692 ____________________________ 50
41693 ____________________________ 50
41694 ____________________________ 50
41695 ____________________________ 50
41696 ____________________________ 50
41697 ____________________________ 50
41698 ____________________________ 50
41699 ___________________________ 100
41701 ___________________________ 100
41740 ___________________________ 100
41741 ___________________________ 100
228
Strona
__________________141
__________________151
__________________175
__________________175
__________________175
__________________175
__________________175
__________________175
__________________207
__________________210
__________________211
__________________156
__________________156
__________________156
__________________156
__________________155
__________________155
______________ 183, 185
__________________199
__________________156
__________________156
__________________157
__________________157
__________________155
__________________155
__________________141
__________________141
__________________141
__________________141
__________________141
__________________141
__________________175
__________________169
__________________169
__________________211
__________________169
__________________169
__________________211
__________________170
__________________170
__________________141
__________________141
__________________141
__________________169
__________________169
__________________156
__________________156
__________________141
__________________141
__________________155
__________________141
__________________155
__________________211
__________________201
__________________162
__________________169
__________________169
__________________169
__________________155
__________________155
__________________156
__________________156
__________________169
__________________169
__________________157
__________________207
__________________169
__________________169
__________________169
__________________169
__________________169
______________ 183, 184
______________ 204, 205
__________________141
__________________141
__________________169
__________________169
__________________141
__________________155
__________________155
__________________156
__________________156
__________________170
__________________155
__________________155
__________________156
__________________156
__________________141
__________________141
__________________141
__________________170
__________________169
__________________169
__________________154
__________________154
________
41742
41743
41752
41760
41762
41763
41764
41769
41770
41771
42048
42049
42057
42058
42060
42061
42063
42064
42083
42084
42087
42093
42094
42095
42096
42097
42098
42099
42103
42105
42106
42107
42108
42123
42124
42126
42127
42131
42132
42137
42166
42185
42186
42187
42188
42189
42190
42191
42192
42193
42194
42195
42196
42207
42208
42209
42215
42465
42502
42505
42509
42513
42514
42598
42599
42714
42723
42941
43514
43518
43519
43548
43549
43551
43552
43553
43554
43564
43565
43566
43567
43568
43569
43587
43588
43590
43591
43592
43593
43595
43596
43597
43598
43601
43602
Strona
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
___________________________ 50__________________
___________________________ 50__________________
___________________________ 50__________________
___________________________ 50__________________
___________________________ 50__________________
___________________________ 50__________________
___________________________ 50__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
____________________________ 1__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
___________________________ 20__________________
___________________________ 20__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
__________________________ 100__________________
153
153
153
153
153
153
154
154
154
154
153
153
153
153
154
154
154
154
140
140
153
153
153
153
153
140
140
140
140
140
140
140
140
141
141
155
155
156
156
141
156
156
153
153
153
140
140
140
140
140
140
153
153
153
153
153
153
211
197
211
197
197
197
154
154
170
170
208
207
154
154
132
132
132
132
154
154
154
154
153
153
169
169
155
155
155
155
155
155
155
155
155
155
155
155
________
Strona
43603 ___________________________ 100 __________________ 155
43604 ___________________________ 100 __________________ 155
43606 ___________________________ 100 __________________ 155
43607 ___________________________ 100 __________________ 155
43608 ___________________________ 100 __________________ 155
43609 ___________________________ 100 __________________ 155
43613 ___________________________ 100 ______________ 132, 132
43618 ____________________________ 50 __________________ 170
43622 ___________________________ 100 __________________ 154
43623 ___________________________ 100 __________________ 154
43625 ___________________________ 200 __________________ 113
43626 ___________________________ 100 __________________ 156
43647 ___________________________ 100 __________________ 211
43651 ___________________________ 100 __________________ 156
43701 ___________________________ 100 __________________ 156
43702 ____________________________ 10 __________________ 208
43709 ___________________________ 100 __________________ 164
43719 ___________________________ 100 __________________ 152
43727 ___________________________ 100 __________________ 154
43728 ___________________________ 100 __________________ 154
43729 ___________________________ 100 __________________ 154
43730 ___________________________ 100 __________________ 154
43731 ___________________________ 100 __________________ 154
43732 ___________________________ 100 __________________ 154
43733 ___________________________ 100 __________________ 154
43734 ___________________________ 100 __________________ 154
43735 ___________________________ 100 __________________ 154
43736 ___________________________ 100 __________________ 154
43737 ___________________________ 100 __________________ 154
43738 ___________________________ 100 __________________ 154
43739 ___________________________ 100 __________________ 154
43740 ___________________________ 100 __________________ 154
43743 ___________________________ 100 __________________ 154
43744 ___________________________ 100 __________________ 154
43747 ___________________________ 100 __________________ 196
43754 ____________________________ 50 __________________ 194
43760 ___________________________ 100 __________________ 140
43761 ___________________________ 100 __________________ 140
43788 ____________________________ 10 __________________ 168
43789 ____________________________ 10 __________________ 168
43791 ___________________________ 100 ______________ 173, 178
43800 ____________________________ 50 __________________ 170
43801 ____________________________ 50 __________________ 170
43802 ____________________________ 50 __________________ 170
43803 ____________________________ 50 __________________ 170
43804 ____________________________ 50 __________________ 170
43940 ___________________________ 100 __________________ 153
44102 ___________________________ 100 __________________ 170
441295 ___________________________ 11 __________________ 207
441296 ____________________________ 1 __________________ 207
441345 ____________________________ 1 ______________ 208, 210
44174 ___________________________ 100 __________________ 196
44175 ___________________________ 100 __________________ 196
441772 __________________________ 100 __________________ 221
44178 ___________________________ 100 __________________ 178
44179 ___________________________ 100 __________________ 178
44192 ____________________________ 50 __________________ 211
44204 ___________________________ 100 __________________ 156
44222 ___________________________ 100 __________________ 196
44228 ___________________________ 100 __________________ 120
44234 ___________________________ 100 __________________ 157
44235 ___________________________ 100 __________________ 169
44236 ___________________________ 100 __________________ 169
44239 ___________________________ 100 __________________ 154
44240 ___________________________ 100 __________________ 154
44241 ___________________________ 100 __________________ 153
44242 ___________________________ 100 __________________ 153
44243 ___________________________ 100 __________________ 140
44244 ___________________________ 100 __________________ 140
44245 ___________________________ 100 __________________ 153
44246 ___________________________ 100 __________________ 155
44247 ___________________________ 100 __________________ 155
44249 ___________________________ 100 __________________ 176
44250 ___________________________ 100 __________________ 106
44266 ___________________________ 100 __________________ 178
44267 ___________________________ 100 __________________ 178
44274 ___________________________ 100 __________________ 106
44286 ____________________________ 50 __________________ 170
44287 ____________________________ 20 __________________ 170
44288 ____________________________ 50 __________________ 170
44289 ____________________________ 50 __________________ 170
44290 ___________________________ 100 __________________ 140
44291 ___________________________ 100 __________________ 140
44294 ____________________________ 20 __________________ 170
44295 ____________________________ 50 __________________ 170
44300 ___________________________ 100 __________________ 106
44302 ___________________________ 100 __________________ 152
44349 ___________________________ 100 __________________ 106
44350 ____________________________ 50 __________________ 199
44351 ____________________________ 50 __________________ 199
44354 ___________________________ 100 __________________ 152
44358 ____________________________ 10 __________________ 220
44360 ____________________________ 10 __________________ 220
44456 ___________________________ 100 __________________ 165
44460 ___________________________ 100 __________________ 165
Indeks
________
Strona
44461 __________________________ 100__________________ 165
44463 __________________________ 100__________________ 165
44467 __________________________ 100__________________ 165
44468 __________________________ 100__________________ 165
44470 __________________________ 100__________________ 165
44474 __________________________ 100__________________ 165
44475 __________________________ 100__________________ 165
44477 __________________________ 100__________________ 165
44481 __________________________ 100__________________ 165
44482 __________________________ 100__________________ 165
44644 ___________________________ 50__________________ 201
44645 ___________________________ 50__________________ 201
454829 __________________________ 10__________________ 220
454872 __________________________ 10__________________ 220
454888 __________________________ 50__________________ 211
454906 __________________________ 10__________________ 221
454907 __________________________ 10__________________ 221
454908 __________________________ 10__________________ 221
454909 __________________________ 10__________________ 221
454910 __________________________ 10__________________ 221
454911 __________________________ 10__________________ 221
455347 __________________________ 10__________________ 131
455348 __________________________ 10__________________ 131
455349 __________________________ 20__________________ 131
455386 __________________________ 20__________________ 131
455387 __________________________ 20__________________ 131
455388 __________________________ 20__________________ 131
455426 __________________________ 10__________________ 220
455427 __________________________ 10__________________ 220
455428 __________________________ 10__________________ 221
455429 ___________________________ 1__________________ 222
455430 ___________________________ 1__________________ 222
455431 ___________________________ 1__________________ 222
455432 ___________________________ 1__________________ 222
455478 __________________________ 50__________________ 211
458062 ___________________________ 1__________________ 222
458063 ___________________________ 1__________________ 222
458064 ___________________________ 1__________________ 222
500016 __________________________ 10__________________ 119
500017 __________________________ 10__________________ 119
500018 __________________________ 10__________________ 119
500019 __________________________ 10__________________ 119
50947 ____________________________ 1__________________ 210
52223 ____________________________ 1__________________ 204
52321 ___________________________ 50__________________ 163
52387 ____________________________ 1__________________ 210
52388 ___________________________ 50__________________ 138
52389 __________________________ 100__________________ 166
52394 ___________________________ 50__________________ 151
52395 ___________________________ 50__________________ 151
52396 ___________________________ 50__________________ 138
52397 ___________________________ 50__________________ 138
52398 ___________________________ 50__________________ 151
52399 ___________________________ 50__________________ 151
52400 ___________________________ 20_________________86, 96
52401 ___________________________ 20_________________86, 96
52402 ___________________________ 20_________________86, 96
52403 ___________________________ 20___________________ 86
52404 ___________________________ 20___________________ 86
52405 ___________________________ 20___________________ 86
52406 ___________________________ 10___________________ 86
52407 ___________________________ 10___________________ 86
52408 ___________________________ 10___________________ 86
52409 ___________________________ 10___________________ 86
52410 ___________________________ 10___________________ 86
52411 ___________________________ 10___________________ 86
52412 __________________________ 320__________________ 216
52413 __________________________ 320__________________ 216
52414 __________________________ 320__________________ 216
52415 ___________________________ 20_________________89, 98
52416 ___________________________ 20_________________89, 98
52417 ___________________________ 20___________________ 89
52418 ___________________________ 20___________________ 89
52419 ___________________________ 10___________________ 89
52420 ___________________________ 10___________________ 89
52421 ___________________________ 10___________________ 89
52422 ___________________________ 20_________________88, 97
52423 ___________________________ 20___________________ 88
52424 ___________________________ 20___________________ 88
52425 ___________________________ 20___________________ 88
52426 ___________________________ 10___________________ 88
52427 ___________________________ 10___________________ 88
52428 ___________________________ 10___________________ 90
52429 ___________________________ 20___________________ 90
52430 ___________________________ 10___________________ 90
52431 ___________________________ 10___________________ 90
52432 ___________________________ 20__________________ 105
52433 ___________________________ 20__________________ 105
52442 _________________________ 2400__________________ 110
52443 ___________________________ 10__________________ 122
52444 ___________________________ 10__________________ 122
52445 ___________________________ 10__________________ 122
52446 ___________________________ 10__________________ 122
52447 ___________________________ 10__________________ 122
52448 ___________________________ 10__________________ 122
________
Strona
52449___________________________ 560 __________________ 218
52450___________________________ 480 __________________ 218
52451___________________________ 480 __________________ 218
52452___________________________ 400 __________________ 218
52453____________________________ 20 __________________ 116
52454___________________________ 560 __________________ 217
52455___________________________ 560 __________________ 217
52456___________________________ 560 __________________ 217
52457____________________________ 20 __________________ 116
52458____________________________ 10 __________________ 116
52462____________________________ 50 __________________ 162
52463____________________________ 20 __________________ 100
52464____________________________ 20 __________________ 100
52465____________________________ 20 __________________ 100
52466____________________________ 10 __________________ 100
52467___________________________ 100 __________________ 167
52468___________________________ 100 __________________ 163
52478___________________________ 100 __________________ 145
52479___________________________ 100 __________________ 145
52480___________________________ 100 __________________ 134
52481___________________________ 100 __________________ 134
52483___________________________ 100 __________________ 144
52484___________________________ 100 __________________ 144
52485___________________________ 100 __________________ 144
52486___________________________ 100 __________________ 135
52487___________________________ 100 __________________ 135
52488___________________________ 100 __________________ 135
52489___________________________ 100 __________________ 135
52490__________________________ 1170 __________________ 112
52491___________________________ 520 __________________ 112
52496____________________________ 20 __________________ 104
52497____________________________ 10 __________________ 123
52498____________________________ 10 __________________ 123
52499____________________________ 10 __________________ 123
52500____________________________ 10 __________________ 123
52501____________________________ 50 __________________ 162
52502____________________________ 50 __________________ 106
52504____________________________ 20 __________________ 177
52505____________________________ 20 __________________ 177
52508____________________________ 50 __________________ 138
52509____________________________ 50 __________________ 151
52510____________________________ 50 __________________ 151
52511____________________________ 50 __________________ 151
52512____________________________ 50 __________________ 151
52513__________________________ 2700 __________________ 110
52514___________________________ 800 __________________ 110
52515__________________________ 2400 __________________ 110
52516__________________________ 2700 __________________ 110
52522___________________________ 200 ______________ 113, 216
52522_________________________ 25600 ______________ 113, 216
52642____________________________ 50 __________________ 138
52643____________________________ 50 __________________ 138
52660____________________________ 10 __________________ 122
52661____________________________ 10 __________________ 122
52662____________________________ 10 __________________ 122
52663____________________________ 10 __________________ 122
52664____________________________ 10 __________________ 122
52665____________________________ 10 __________________ 122
52666____________________________ 10 __________________ 122
52667____________________________ 10 __________________ 122
52668____________________________ 10 __________________ 125
52669____________________________ 10 __________________ 125
52670____________________________ 10 __________________ 125
52671____________________________ 10 __________________ 125
52672____________________________ 10 __________________ 125
52673____________________________ 10 __________________ 125
52674____________________________ 10 __________________ 125
52675____________________________ 10 __________________ 125
52676___________________________ 560 __________________ 217
52677___________________________ 560 __________________ 217
52678___________________________ 480 __________________ 217
52679___________________________ 480 __________________ 217
52680___________________________ 400 __________________ 217
52681___________________________ 400 __________________ 217
52682____________________________ 10 __________________ 126
52683____________________________ 10 __________________ 126
52702____________________________ 50 __________________ 162
52703____________________________ 50 __________________ 148
52704____________________________ 50 __________________ 148
52706____________________________ 50 __________________ 150
52707____________________________ 50 __________________ 150
52753____________________________ 10 __________________ 130
52754____________________________ 10 __________________ 130
52757____________________________ 10 __________________ 130
52758____________________________ 10 __________________ 130
52764___________________________ 100 __________________ 144
52767____________________________ 20 __________________ 119
52768____________________________ 20 __________________ 119
52769____________________________ 20 __________________ 119
52770____________________________ 20 __________________ 119
52771____________________________ 10 __________________ 119
52772____________________________ 20 ______________ 117, 118
52773____________________________ 20 __________________ 118
52774____________________________ 20 __________________ 118
52775____________________________ 20 __________________ 118
________
52776 ____________________________ 20
52778 __________________________ 1000
52779 __________________________ 2700
52782 ____________________________ 10
52783 ____________________________ 10
52784 ____________________________ 10
52785 ____________________________ 10
52794 ___________________________ 100
52812 ____________________________ 20
52817 ____________________________ 10
52818 ____________________________ 10
52823 ____________________________ 10
52825 ____________________________ 10
52830 ____________________________ 10
52831 ____________________________ 10
52832 ____________________________ 10
52833 ____________________________ 10
52834 ____________________________ 10
52835 ____________________________ 10
52836 ____________________________ 10
52837 ____________________________ 10
52838 ____________________________ 10
52839 ____________________________ 20
52841 ____________________________ 20
52844 ____________________________ 10
52852 ____________________________ 20
52853 ____________________________ 20
52854 ____________________________ 20
52855 ____________________________ 10
52856 ____________________________ 10
52857 ____________________________ 10
52900 ____________________________ 20
52901 ____________________________ 20
52903 ____________________________ 20
52904 ____________________________ 10
52905 ____________________________ 10
52906 ____________________________ 10
52907 ____________________________ 10
52908 ____________________________ 10
52909 ____________________________ 10
52912 ___________________________ 560
52913 ___________________________ 360
52914 ____________________________ 10
52915 ____________________________ 10
52916 ____________________________ 10
52917 ____________________________ 10
52920 __________________________ 2700
52921 __________________________ 2400
52923 ____________________________ 50
52924 __________________________ 2000
52925 ___________________________ 800
52926 __________________________ 2400
52927 ____________________________ 20
52928 ____________________________ 20
52929 ____________________________ 10
52930 ____________________________ 10
52931 ____________________________ 10
52935 __________________________ 2400
52936 __________________________ 2400
52937 __________________________ 2400
52938 _____________________________ 1
52939 _____________________________ 1
52940 _____________________________ 1
52947 _____________________________ 1
52949 ____________________________ 20
52958 ____________________________ 10
52959 ____________________________ 10
52960 ____________________________ 10
52961 ____________________________ 10
52962 ____________________________ 10
52963 ____________________________ 10
52964 ____________________________ 10
52965 ____________________________ 10
52966 ____________________________ 20
52967 ____________________________ 20
52968 ____________________________ 20
52969 ____________________________ 20
52970 ____________________________ 20
52971 ____________________________ 10
52972 ____________________________ 10
52973 ____________________________ 10
52974 ____________________________ 10
52975 ____________________________ 10
52976 ____________________________ 20
52977 ____________________________ 20
52978 ____________________________ 20
52994 __________________________ 2700
53927 ____________________________ 50
53928 ____________________________ 50
54125 __________________________ 1000
54126 ___________________________ 320
54162 ___________________________ 560
54163 ___________________________ 560
54164 ___________________________ 560
54165 ___________________________ 560
Strona
__________________ 118
__________________ 216
__________________ 111
__________________ 119
__________________ 119
__________________ 119
__________________ 119
______ 182, 187, 190, 192
__________________ 119
___________________ 86
___________________ 86
__________________ 116
___________________ 93
___________________ 93
___________________ 93
__________________ 172
__________________ 172
__________________ 172
__________________ 172
__________________ 172
__________________ 172
__________________ 172
__________________ 172
__________________ 104
___________________ 86
___________________ 87
___________________ 87
___________________ 87
___________________ 87
___________________ 87
___________________ 87
__________________ 151
__________________ 151
__________________ 120
__________________ 122
__________________ 122
__________________ 122
__________________ 125
__________________ 125
__________________ 125
__________________ 112
__________________ 112
__________________ 118
__________________ 118
__________________ 118
__________________ 118
__________________ 111
__________________ 111
__________________ 220
__________________ 112
__________________ 111
__________________ 111
___________________ 87
___________________ 87
___________________ 87
___________________ 87
___________________ 87
__________________ 111
__________________ 111
__________________ 111
__________________ 208
__________________ 208
__________________ 210
__________________ 208
__________________ 214
__________________ 124
__________________ 124
__________________ 124
__________________ 124
__________________ 127
__________________ 127
__________________ 127
__________________ 127
________________ 88, 97
___________________ 97
___________________ 97
___________________ 97
___________________ 97
___________________ 97
___________________ 97
___________________ 97
___________________ 97
__________________ 172
__________________ 197
__________________ 197
__________________ 197
__________________ 111
__________________ 138
__________________ 138
__________________ 217
__________________ 216
__________________ 217
__________________ 217
__________________ 217
__________________ 216
229
Indeks
________
54166
54539
54542
54543
54544
54545
54546
54547
54548
54549
54554
54556
54557
54558
54559
54564
54566
54568
54569
54571
54591
54592
54594
54624
54674
54675
54676
54684
54685
54688
54689
54690
54691
54692
54693
54694
54695
54697
54698
54699
54700
54701
54702
54703
54704
54705
54706
54709
54710
54711
54712
54713
54716
54717
54718
54719
54722
54723
54724
54725
54726
54727
54728
54729
54741
54742
54773
54774
54775
54777
54782
54783
54786
54790
54791
54794
54795
54796
54799
54883
54884
54885
54888
54890
54891
54892
54893
54915
54916
54917
54918
54919
54920
54921
54922
___________________________ 320
___________________________ 560
___________________________ 320
___________________________ 560
___________________________ 480
___________________________ 480
___________________________ 480
___________________________ 480
___________________________ 400
___________________________ 400
__________________________ 2700
____________________________ 20
____________________________ 10
____________________________ 10
____________________________ 20
____________________________ 20
____________________________ 10
____________________________ 10
____________________________ 10
____________________________ 10
__________________________ 1000
___________________________ 800
____________________________ 10
____________________________ 20
____________________________ 20
____________________________ 20
____________________________ 20
____________________________ 50
____________________________ 50
____________________________ 50
____________________________ 50
____________________________ 50
____________________________ 50
____________________________ 50
____________________________ 50
____________________________ 50
____________________________ 50
____________________________ 50
____________________________ 50
____________________________ 50
____________________________ 50
____________________________ 50
____________________________ 50
____________________________ 50
____________________________ 50
____________________________ 50
___________________________ 100
___________________________ 100
____________________________ 50
____________________________ 50
____________________________ 50
____________________________ 50
____________________________ 50
____________________________ 50
____________________________ 50
____________________________ 50
____________________________ 50
____________________________ 50
____________________________ 50
____________________________ 50
____________________________ 50
____________________________ 50
____________________________ 50
____________________________ 50
____________________________ 10
____________________________ 10
____________________________ 10
____________________________ 10
____________________________ 50
____________________________ 50
____________________________ 10
___________________________ 100
____________________________ 50
____________________________ 10
____________________________ 10
____________________________ 10
____________________________ 20
__________________________ 2400
___________________________ 100
____________________________ 20
____________________________ 10
____________________________ 10
____________________________ 10
___________________________ 100
___________________________ 100
___________________________ 100
___________________________ 100
___________________________ 100
___________________________ 100
___________________________ 100
____________________________ 10
____________________________ 10
____________________________ 10
____________________________ 10
___________________________ 100
230
Strona
__________________216
__________________218
__________________216
__________________218
__________________218
__________________218
__________________218
__________________218
__________________218
__________________218
__________________110
__________________102
__________________102
__________________102
__________________103
________________ 90, 98
___________________93
___________________93
___________________93
___________________93
__________________216
__________________110
__________________172
___________________98
__________________116
__________________116
__________________116
__________________150
__________________150
__________________150
__________________150
__________________146
__________________146
__________________146
__________________146
__________________134
__________________134
__________ 183, 185, 187
__________________147
__________________147
__________________147
__________________147
__________________147
__________________147
__________________147
__________________147
__________________135
__________________135
__________________149
__________________149
__________________149
__________________149
__________________138
__________________138
__________________138
__________________162
__________________151
__________________151
__________________151
__________________151
__________________148
__________________148
__________________150
__________________150
___________________93
__________________125
___________________92
__________________125
__________________163
__________________162
___________________92
__________________166
______ 183, 184, 187, 189
___________________92
___________________92
___________________93
__________________220
__________________110
__________________136
___________________97
__________________130
__________________130
___________________97
__________________145
__________________145
__________________145
__________________145
__________________163
__________________163
__________________163
__________________130
__________________130
__________________130
__________________130
__________________163
________
54923
54924
54925
54926
54927
54928
54929
54930
54931
54932
54933
54952
54953
54954
54955
54956
54964
54965
54966
54967
54968
54969
54970
54971
54972
54973
55006
55008
55009
55011
55012
55013
55014
55015
55016
55017
55028
55031
55032
55034
55036
55037
55039
55047
55049
55051
55052
55053
55054
55055
55056
55060
55061
55062
55066
55067
55068
55076
55080
55081
55082
55083
55085
55092
55093
55096
55097
55098
55112
55126
55131
55132
55133
55135
55137
55138
55139
55144
55150
55151
55152
55153
55155
55156
55157
55158
55159
55160
55161
55162
55163
55164
55165
55166
55167
Strona
__________________________ 100__________________ 163
___________________________ 10__________________ 130
___________________________ 10__________________ 130
___________________________ 10__________________ 130
___________________________ 10__________________ 130
___________________________ 10__________________ 130
___________________________ 10__________________ 130
___________________________ 50__________________ 158
___________________________ 50__________________ 158
___________________________ 50__________________ 158
___________________________ 50__________________ 158
___________________________ 10___________________ 88
___________________________ 10__________________ 125
___________________________ 10__________________ 125
___________________________ 10__________________ 125
___________________________ 10__________________ 125
___________________________ 10__________________ 173
___________________________ 10__________________ 173
___________________________ 10__________________ 173
___________________________ 10__________________ 173
___________________________ 10__________________ 173
___________________________ 10__________________ 173
___________________________ 10__________________ 173
___________________________ 10__________________ 173
___________________________ 10__________________ 173
___________________________ 10__________________ 173
___________________________ 20__________________ 176
___________________________ 20__________________ 175
__________________________ 100__________________ 136
___________________________ 10__________________ 175
___________________________ 10__________________ 175
___________________________ 10__________________ 175
___________________________ 10__________________ 175
___________________________ 10__________________ 175
___________________________ 10__________________ 175
___________________________ 10__________________ 175
__________________________ 100__________________ 166
_________________________ 1160__________________ 113
__________________________ 580__________________ 113
___________________________ 10___________________ 91
___________________________ 10___________________ 91
___________________________ 10__________________ 100
__________________________ 100__________________ 194
___________________________ 10___________________ 97
___________________________ 20__________________ 175
__________________________ 100__________________ 135
___________________________ 10__________________ 101
___________________________ 10__________________ 101
___________________________ 10__________________ 101
___________________________ 10__________________ 101
___________________________ 10__________________ 101
___________________________ 10__________________ 116
___________________________ 10__________________ 116
___________________________ 20___________________ 89
__________________________ 100______________ 184, 185
___________________________ 50__________________ 152
___________________________ 50__________________ 152
___________________________ 20__________________ 104
__________________________ 500__________________ 218
__________________________ 480__________________ 218
___________________________ 10___________________ 93
___________________________ 10___________________ 93
__________________________ 100__________________ 135
___________________________ 50__________________ 148
___________________________ 50__________________ 148
___________________________ 10___________________ 93
___________________________ 50__________________ 150
___________________________ 50__________________ 150
__________________________ 100__________________ 181
__________________________ 100__________________ 136
___________________________ 10__________________ 100
___________________________ 10__________________ 100
___________________________ 10__________________ 100
___________________________ 20___________________ 96
___________________________ 20___________________ 96
___________________________ 10___________________ 96
___________________________ 10___________________ 96
___________________________ 10__________________ 101
___________________________ 10__________________ 125
___________________________ 10__________________ 125
___________________________ 10__________________ 126
___________________________ 20___________________ 96
___________________________ 10__________________ 125
___________________________ 10__________________ 125
___________________________ 10__________________ 125
___________________________ 10___________________ 86
___________________________ 10___________________ 96
___________________________ 10___________________ 98
___________________________ 10___________________ 98
___________________________ 20___________________ 98
___________________________ 10___________________ 98
___________________________ 10___________________ 98
___________________________ 20___________________ 98
___________________________ 10___________________ 98
___________________________ 20__________________ 177
________
Strona
55168 ____________________________ 10 __________________ 172
55173 ____________________________ 20 ___________________ 86
55174 ____________________________ 20 ________________ 86, 87
55175 ____________________________ 20 ___________________ 86
55182 ____________________________ 10 ___________________ 92
55184 ____________________________ 10 ___________________ 92
55185 ____________________________ 10 ___________________ 92
55186 ____________________________ 10 ___________________ 92
55187 ____________________________ 10 ___________________ 92
55188 ____________________________ 10 ___________________ 93
55189 ____________________________ 50 __________________ 196
55194 ____________________________ 10 __________________ 116
55195 ____________________________ 10 __________________ 116
55196 ____________________________ 10 __________________ 116
55214 ____________________________ 50 __________________ 181
55218 ____________________________ 10 ___________________ 96
55219 ____________________________ 10 ___________________ 96
55234 ____________________________ 50 __________________ 220
55235 ____________________________ 50 __________________ 138
55236 ____________________________ 50 __________________ 138
55237 ____________________________ 50 __________________ 151
55238 ____________________________ 50 __________________ 151
55239 ____________________________ 50 __________________ 151
55240 ____________________________ 50 __________________ 151
55242 ____________________________ 10 ___________________ 92
55243 ____________________________ 10 ___________________ 92
55244 ____________________________ 10 ___________________ 92
55245 ____________________________ 10 ___________________ 92
55254 ____________________________ 10 ___________________ 92
55255 ____________________________ 10 ___________________ 92
55257 ____________________________ 10 __________________ 101
55258 ____________________________ 10 __________________ 101
55259 ____________________________ 10 __________________ 101
55277 ___________________________ 100 ______ 181, 187, 190, 192
55289 ____________________________ 10 __________________ 125
55291 ____________________________ 50 __________________ 158
55292 ____________________________ 50 __________________ 158
55318 ____________________________ 10 ___________________ 92
55332 ____________________________ 10 ___________________ 98
55334 ____________________________ 20 __________________ 117
55335 ____________________________ 20 __________________ 117
55336 ____________________________ 20 __________________ 117
55337 ____________________________ 20 __________________ 117
55338 ____________________________ 10 __________________ 117
55339 ____________________________ 10 __________________ 117
55340 ____________________________ 10 __________________ 117
55341 ____________________________ 10 __________________ 117
55342 ____________________________ 10 __________________ 117
55343 ____________________________ 10 __________________ 117
55344 ____________________________ 10 __________________ 117
55347 ____________________________ 20 __________________ 177
55348 ____________________________ 20 __________________ 177
55351 ____________________________ 20 __________________ 177
55352 ____________________________ 20 __________________ 177
55353 ____________________________ 10 __________________ 158
55354 ___________________________ 100 __________________ 130
55355 ____________________________ 10 __________________ 158
55357 ____________________________ 10 __________________ 130
55358 ____________________________ 10 __________________ 130
55359 ___________________________ 100 __________________ 135
55360 ___________________________ 480 __________________ 218
55361 ___________________________ 480 __________________ 218
55362 ____________________________ 20 __________________ 177
55363 ____________________________ 20 __________________ 100
55364 ____________________________ 20 __________________ 100
55365 ____________________________ 20 __________________ 100
55366 ____________________________ 10 __________________ 100
55367 ____________________________ 10 __________________ 100
55368 ____________________________ 10 __________________ 100
55372 ____________________________ 10 ___________________ 98
55376 ____________________________ 10 __________________ 126
55377 ____________________________ 10 __________________ 126
55378 ____________________________ 10 __________________ 126
55390 ____________________________ 20 ___________________ 97
55391 ____________________________ 10 ___________________ 97
55392 ____________________________ 10 ___________________ 97
55404 ____________________________ 10 ___________________ 98
55405 ____________________________ 10 ___________________ 98
55406 ____________________________ 10 ___________________ 92
55409 ____________________________ 20 __________________ 177
55410 ____________________________ 50 __________________ 151
55411 ____________________________ 50 __________________ 151
55412 ____________________________ 50 __________________ 151
55413 ____________________________ 50 __________________ 151
55414 ____________________________ 50 __________________ 138
55415 ____________________________ 50 __________________ 138
55416 ____________________________ 50 __________________ 138
55417 ____________________________ 50 __________________ 162
55424 ___________________________ 100 __________________ 145
55425 ___________________________ 100 __________________ 145
55430 ____________________________ 20 __________________ 177
55434 ____________________________ 10 __________________ 130
55435 ____________________________ 10 __________________ 130
55441 ____________________________ 10 __________________ 118
55443 ____________________________ 10 ___________________ 89
Indeks
________
55452
55453
55464
55465
55466
55467
55468
55469
55470
55471
55472
55473
55474
55475
55476
55477
55478
55479
55480
55481
55482
55483
55492
55493
55494
55495
55535
55536
55538
55539
55540
55541
55851
55852
55853
55854
55855
55856
55857
55858
55859
55861
55868
55869
55872
55873
55874
55875
55876
55877
55879
55880
55882
55883
55885
55886
55887
55888
55889
55890
55891
55892
55893
55894
55895
55896
55897
55898
55899
55906
55907
55908
55911
55945
55946
55950
55951
55952
55953
55954
55955
55956
55957
55958
55959
55960
55961
55962
55963
55964
55965
55966
55975
55988
55994
Strona
___________________________ 50__________________ 149
___________________________ 50__________________ 149
___________________________ 20___________________ 90
___________________________ 20___________________ 90
___________________________ 10___________________ 90
___________________________ 10___________________ 90
___________________________ 10___________________ 90
___________________________ 20___________________ 87
___________________________ 20___________________ 87
___________________________ 10___________________ 87
___________________________ 10___________________ 87
___________________________ 10___________________ 94
___________________________ 10___________________ 94
___________________________ 10___________________ 94
___________________________ 10___________________ 94
___________________________ 10___________________ 94
___________________________ 10___________________ 94
___________________________ 10___________________ 94
___________________________ 10___________________ 91
___________________________ 10___________________ 91
___________________________ 10___________________ 91
___________________________ 10___________________ 91
___________________________ 50__________________ 148
___________________________ 50__________________ 148
___________________________ 50__________________ 149
___________________________ 50__________________ 149
___________________________ 10__________________ 126
___________________________ 10__________________ 126
___________________________ 10__________________ 126
___________________________ 10__________________ 126
___________________________ 10__________________ 126
___________________________ 10__________________ 126
___________________________ 20___________________ 88
___________________________ 20___________________ 88
___________________________ 20___________________ 88
___________________________ 20___________________ 88
___________________________ 20___________________ 88
___________________________ 10___________________ 88
___________________________ 10___________________ 88
___________________________ 10___________________ 88
___________________________ 10___________________ 88
___________________________ 10___________________ 88
___________________________ 20__________________ 149
___________________________ 20__________________ 149
___________________________ 20__________________ 149
___________________________ 20__________________ 149
___________________________ 20__________________ 149
___________________________ 20__________________ 149
_________________________ 2400__________________ 110
_________________________ 2700__________________ 110
___________________________ 10__________________ 119
_________________________ 2700__________________ 111
___________________________ 10___________________ 96
__________________________ 100__________________ 135
___________________________ 20__________________ 101
___________________________ 10__________________ 101
___________________________ 10__________________ 101
___________________________ 10__________________ 101
___________________________ 10__________________ 101
___________________________ 10__________________ 101
___________________________ 10__________________ 101
___________________________ 10__________________ 102
___________________________ 10__________________ 102
___________________________ 10__________________ 102
___________________________ 10__________________ 102
___________________________ 10__________________ 102
___________________________ 10__________________ 102
___________________________ 10__________________ 102
___________________________ 10___________________ 94
_________________________ 1000__________________ 217
_________________________ 2700__________________ 110
___________________________ 10__________________ 101
___________________________ 10___________________ 92
___________________________ 10___________________ 94
___________________________ 10___________________ 94
___________________________ 20___________________ 89
___________________________ 10___________________ 89
___________________________ 20___________________ 96
___________________________ 10___________________ 96
___________________________ 10___________________ 96
___________________________ 10___________________ 96
___________________________ 20___________________ 97
___________________________ 10___________________ 97
___________________________ 10___________________ 97
___________________________ 10__________________ 123
___________________________ 10__________________ 123
___________________________ 10__________________ 123
___________________________ 10__________________ 123
___________________________ 10__________________ 126
___________________________ 10__________________ 126
___________________________ 10__________________ 126
___________________________ 10__________________ 126
___________________________ 10__________________ 176
___________________________ 50__________________ 181
___________________________ 20___________________ 87
________
Strona
55995____________________________ 20 ___________________ 87
55996____________________________ 10 ___________________ 87
55997____________________________ 10 ___________________ 87
55998____________________________ 10 ___________________ 87
55999____________________________ 10 ___________________ 87
56771___________________________ 100 __________________ 135
56910___________________________ 100 __________________ 185
56930___________________________ 100 __________________ 183
57116____________________________ 50 __________________ 149
57117____________________________ 50 __________________ 149
57207____________________________ 20 __________________ 119
57209____________________________ 20 __________________ 145
57210____________________________ 20 __________________ 145
57212____________________________ 10 ___________________ 91
57213____________________________ 10 ___________________ 91
57214____________________________ 10 ___________________ 91
57220_____________________________ 1 ______________ 208, 209
57225____________________________ 10 ___________________ 99
57226____________________________ 10 ___________________ 99
57227____________________________ 10 ___________________ 99
57231____________________________ 10 ___________________ 91
57232____________________________ 50 __________________ 150
57233____________________________ 50 __________________ 150
57234____________________________ 20 __________________ 220
57247_____________________________ 1 __________________ 210
57256____________________________ 10 ___________________ 93
57277____________________________ 10 __________________ 118
57280____________________________ 50 __________________ 162
57293____________________________ 10 ___________________ 91
57300____________________________ 20 __________________ 177
57335___________________________ 320 __________________ 216
57336___________________________ 480 __________________ 218
57337___________________________ 400 __________________ 217
57338___________________________ 560 __________________ 217
57339___________________________ 500 __________________ 218
57396__________________________ 1260 __________________ 112
57397___________________________ 580 __________________ 112
57398___________________________ 560 __________________ 112
57399___________________________ 360 __________________ 112
57425____________________________ 50 __________________ 221
57428____________________________ 50 __________________ 221
57436____________________________ 10 ___________________ 99
57437___________________________ 560 __________________ 113
57438___________________________ 360 __________________ 113
57439____________________________ 50 __________________ 221
57810___________________________ 100 __________________ 166
57813____________________________ 20 __________________ 102
57814____________________________ 10 __________________ 102
57815____________________________ 10 __________________ 102
57816____________________________ 20 __________________ 103
57817____________________________ 20 __________________ 100
57818____________________________ 20 __________________ 100
57835____________________________ 10 ___________________ 93
57836____________________________ 10 ___________________ 93
57838____________________________ 20 __________________ 118
57839____________________________ 20 __________________ 117
57845____________________________ 20 __________________ 100
57846____________________________ 10 __________________ 100
57847____________________________ 10 __________________ 100
57848____________________________ 10 __________________ 100
57849____________________________ 10 __________________ 100
57850____________________________ 10 __________________ 100
57851____________________________ 10 __________________ 100
57852____________________________ 10 __________________ 100
57853____________________________ 10 __________________ 101
57854____________________________ 10 __________________ 101
57855____________________________ 10 __________________ 101
57856____________________________ 10 __________________ 101
57857____________________________ 10 __________________ 101
57858____________________________ 10 __________________ 101
57859____________________________ 10 __________________ 101
57861____________________________ 10 __________________ 100
57891____________________________ 50 __________________ 196
57892____________________________ 50 __________________ 165
57919____________________________ 10 __________________ 123
57920____________________________ 10 __________________ 123
57924____________________________ 10 __________________ 126
57925____________________________ 10 __________________ 126
57927____________________________ 10 __________________ 104
57929____________________________ 10 ___________________ 92
57930____________________________ 50 __________________ 165
58004___________________________ 100 __________________ 135
58006___________________________ 100 __________________ 136
58007____________________________ 10 ___________________ 92
58008____________________________ 10 ___________________ 92
58009____________________________ 10 ___________________ 92
58010____________________________ 10 ___________________ 92
58041____________________________ 50 __________________ 147
58042____________________________ 50 __________________ 147
58076____________________________ 50 __________________ 139
58077____________________________ 50 __________________ 139
58091____________________________ 10 __________________ 172
58097____________________________ 20 __________________ 147
58098____________________________ 20 __________________ 147
58099____________________________ 20 __________________ 147
________
58100 ____________________________ 20
58101 ____________________________ 20
58102 ____________________________ 20
58103 ____________________________ 20
58104 ____________________________ 20
58131 ____________________________ 50
58132 ____________________________ 50
58133 ____________________________ 10
58134 ____________________________ 10
58183 __________________________ 1680
58222 ____________________________ 10
58265 ____________________________ 10
58291 ____________________________ 50
58292 ____________________________ 50
58298 ____________________________ 10
58299 ____________________________ 10
58317 __________________________ 2000
58350 ____________________________ 10
58351 ____________________________ 10
58352 ____________________________ 10
58353 ____________________________ 10
58354 ____________________________ 50
58422 ____________________________ 10
58442 ____________________________ 10
58443 ____________________________ 10
58444 ____________________________ 10
58445 ____________________________ 10
58447 __________________________ 1000
58449 ___________________________ 800
58450 _____________________________ 1
58470 ____________________________ 50
58471 ____________________________ 50
58475 ___________________________ 100
58476 ___________________________ 100
58477 ___________________________ 100
58556 ___________________________ 560
58557 ___________________________ 480
58558 ___________________________ 480
58559 ____________________________ 10
58601 ____________________________ 50
58602 ____________________________ 50
58604 ____________________________ 50
58605 ____________________________ 50
58619 ___________________________ 100
59443 ___________________________ 100
59444 ___________________________ 100
59445 ____________________________ 10
59469 ___________________________ 100
59470 ____________________________ 50
59471 ____________________________ 50
59490 ____________________________ 50
59491 ____________________________ 50
59494 ____________________________ 10
59495 ____________________________ 20
59496 ____________________________ 10
59497 ____________________________ 10
59498 ___________________________ 560
59906 ____________________________ 10
59907 ____________________________ 10
59916 ___________________________ 100
59917 ___________________________ 100
59920 ____________________________ 10
59921 ____________________________ 10
59927 ____________________________ 10
59929 ____________________________ 20
59937 ____________________________ 10
59938 ____________________________ 10
59940 ____________________________ 10
59941 ____________________________ 10
59942 ____________________________ 10
94019 ____________________________ 10
94020 ____________________________ 10
94022 ___________________________ 500
94030 ___________________________ 100
94031 ___________________________ 100
94035 ___________________________ 100
94036 ____________________________ 50
94037 ___________________________ 100
94038 ___________________________ 100
94042 ___________________________ 100
94047 ___________________________ 100
94050 ___________________________ 100
94053 ___________________________ 100
94074 ___________________________ 100
94088 ___________________________ 100
94089 ___________________________ 100
94090 ___________________________ 100
94091 ___________________________ 100
94111 ___________________________ 100
94116 ___________________________ 100
94185 ___________________________ 100
94192 ___________________________ 100
94193 ___________________________ 100
94217 ____________________________ 50
94218 ____________________________ 50
Strona
__________________ 147
__________________ 147
__________________ 147
__________________ 150
__________________ 150
__________________ 158
__________________ 158
___________________ 93
___________________ 93
__________________ 123
___________________ 96
___________________ 98
__________________ 152
__________________ 152
__________________ 130
__________________ 130
__________________ 112
__________________ 130
__________________ 130
__________________ 158
__________________ 158
__________________ 130
__________________ 101
___________________ 93
___________________ 93
___________________ 99
___________________ 99
__________________ 217
__________________ 216
__________________ 208
__________________ 152
__________________ 152
__________________ 145
__________________ 145
__________________ 135
__________________ 217
__________________ 217
__________________ 217
___________________ 98
__________________ 148
__________________ 148
__________________ 152
__________________ 152
__________________ 135
__________________ 145
__________________ 145
__________________ 100
__________________ 135
__________________ 152
__________________ 152
__________________ 148
__________________ 148
___________________ 94
__________________ 100
__________________ 100
__________________ 100
__________________ 217
___________________ 97
___________________ 91
__________________ 145
__________________ 145
__________________ 116
__________________ 118
___________________ 92
__________________ 119
___________________ 89
___________________ 89
___________________ 98
___________________ 98
___________________ 93
__________________ 120
__________________ 120
__________________ 182
__________________ 163
__________________ 194
__________________ 173
__________________ 173
__________________ 194
__________________ 194
__________________ 166
__________________ 113
__________________ 113
__________________ 194
__________________ 106
__________________ 166
__________________ 166
__________________ 162
__________________ 162
__________________ 196
__________________ 189
__________________ 167
__________________ 186
__________________ 186
______________ 166, 166
______________ 166, 166
231
Indeks
________
94219
94221
94258
94477
94478
94479
94484
94491
95075
95113
95114
95115
95116
95117
95146
95150
95151
95164
95934
96200
96201
96234
96235
96264
96400
96401
96492
96493
96558
96561
96562
96563
96564
96565
96566
96660
96690
96691
96692
96750
96760
96779
96860
96861
96890
96934
97101
97102
97103
97104
97377
97528
97529
97537
98021
98110
98265
___________________________ 100
____________________________ 50
___________________________ 100
___________________________ 100
___________________________ 100
___________________________ 100
___________________________ 100
___________________________ 200
___________________________ 100
___________________________ 100
___________________________ 100
___________________________ 100
___________________________ 100
___________________________ 100
___________________________ 100
___________________________ 100
___________________________ 100
___________________________ 100
___________________________ 100
___________________________ 100
___________________________ 100
___________________________ 100
___________________________ 100
___________________________ 100
___________________________ 100
___________________________ 100
___________________________ 100
___________________________ 100
___________________________ 100
___________________________ 100
___________________________ 100
___________________________ 100
___________________________ 100
___________________________ 100
___________________________ 100
___________________________ 100
___________________________ 100
___________________________ 100
___________________________ 100
___________________________ 100
___________________________ 100
___________________________ 100
___________________________ 100
___________________________ 100
___________________________ 100
___________________________ 100
____________________________ 20
____________________________ 20
___________________________ 100
___________________________ 100
___________________________ 100
___________________________ 100
___________________________ 100
___________________________ 100
___________________________ 100
___________________________ 100
___________________________ 100
232
Strona
__________________107
__________________173
__________________166
__________________167
__________________167
__________________167
__________________167
__________ 134, 134, 137
__________________193
__________________186
__________________182
__________________188
__________________189
__________________180
__________________185
__________________188
__________________190
__________________184
__________________191
__________________180
__________________180
__________________184
__________________184
__________________184
__________________189
__________________189
__________________191
__________________191
__________________193
__________________189
__________________188
__________________183
__________________184
__________________180
______________ 180, 183
__________________186
__________________189
__________________186
__________________191
__________________186
__________________186
__________________189
__________________186
__________________189
__________________189
__________________191
__________________183
__________________183
__________________185
__________________185
__________________180
__________________166
__________________166
__________________106
__________________187
__________________184
__________________167
MACO
MULTI-TREND
MAYER & CO BESCHLÄGE GMBH
ALPENSTRASSE 173
A-5020 SALZBURG
TEL: +43 (0)662 6196-0
FAX: +43 (0)662 6196-1449
[email protected]
www.maco.at
MACO POLSKA SP. Z O.O.
UL. GUTENBERGA 18
PL-44-109 GLIWICE
TEL: +48 (0)32 30 12 330
FAX: +48 (0)32 30 12 332
[email protected]
www.maco.pl
Nr. 750357 - Data: Styczeń 2009
Wszelkie prawa zastrzeżone.

Szczegółowy katalog okuć - SEKTOR

Transkrypt

Podobne dokumenty
