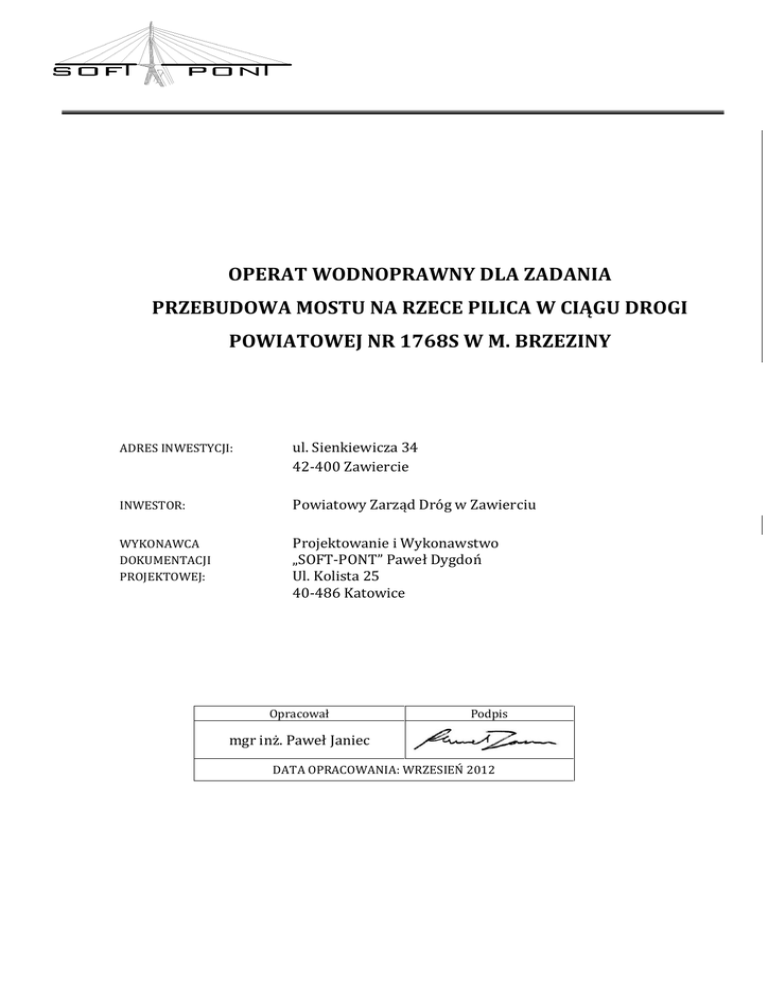

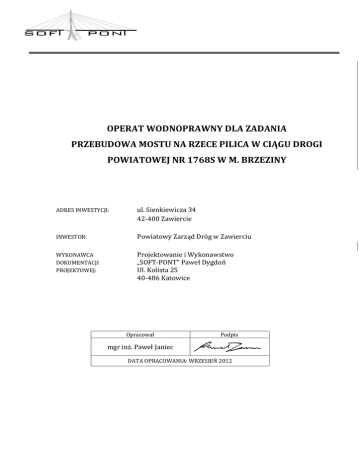

OPERAT WODNOPRAWNY DLA ZADANIA
PRZEBUDOWA MOSTU NA RZECE PILICA W CIĄGU DROGI
POWIATOWEJ NR 1768S W M. BRZEZINY
ADRES INWESTYCJI:
ul. Sienkiewicza 34
42-400 Zawiercie
INWESTOR:
Powiatowy Zarząd Dróg w Zawierciu
WYKONAWCA
DOKUMENTACJI
PROJEKTOWEJ:
Projektowanie i Wykonawstwo
„SOFT-PONT” Paweł Dygdoń
Ul. Kolista 25
40-486 Katowice
Opracował
Podpis
mgr inż. Paweł Janiec
DATA OPRACOWANIA: WRZESIEŃ 2012
PRZEBUDOWA MOSTU NA RZECE PILICA W CIĄGU DROGI POWIATOWEJ NR 1768S W M. BRZEZINY
Spis treści
1 Oznaczenie zakładu ubiegającego się o wydanie pozwolenia......................................................................3
2 Dane źródłowe.............................................................................................................................................. 3
3 Cel i zakres zamierzonego korzystania z wód.............................................................................................. 5
4 Rodzaje urządzeń pomiarowych oraz znaków żeglugowych........................................................................5
5 Stan prawny nieruchomości.......................................................................................................................... 6
5.1 Most na rzece pilicy w ciągu drogi powiatowej nr 1768S......................................................................6
6 Obowiązki ubiegającego się o wydanie pozwolenia wodnoprawnego w stosunku do osób trzecich............6
7 Opis urządzenia wodnego ........................................................................................................................... 7
7.1 Ogólna identyfikacja przedsięwzięcia................................................................................................... 7
7.2 Podstawowe parametry charakteryzujące urządzenia .........................................................................8
7.2.1 Obiekt projektowany w km 311+330 RZEKI PILICY - określenie położenia za pomocą
współrzędnych geograficznych............................................................................................................... 8
7.2.2 Charakterystyka obiektu i parametry technicznogeometryczne mostu.......................................8
7.2.3 Projektowany wylot kanalizacji deszczowej..................................................................................9
7.3 Obiekt istniejący.................................................................................................................................... 9
7.4 Warunki przebudowy obiektu mostowego............................................................................................ 9
8 Charakterystyka wód objętych pozwoleniem wodnoprawnym, Charakterystyka odbiornika ścieków
objętego pozwoleniem wodnoprawnym.......................................................................................................... 10
8.1 Charakterystyka hydrograficzna......................................................................................................... 10
8.2 Przepływy charakterystyczne.............................................................................................................. 11
9 Ustalenia wynikające z planu gospodarowania wodami na obszarze dorzecza i warunków korzystania z
wód regionu wodnego..................................................................................................................................... 11
10 Określenie wpływu gospodarki wodnej zakładu na wody powierzchniowe oraz podziemne.....................13
11 Planowany okres rozruchu i sposób postępowania w przypadku rozruchu, zatrzymania działalności bądź
wystąpienia awarii lub uszkodzenia urządzeń................................................................................................ 13
12 Informacja o formach ochrony przyrody ................................................................................................... 14
13 Analiza hydrologiczno - hydrauliczna ...................................................................................................... 14
13.1 Obliczenia hydrologiczne.................................................................................................................. 14
13.2 Analiza hydrauliczna......................................................................................................................... 15
13.2.1 Założenia do analizy hydraulicznej.......................................................................................... 15
13.2.2 Pilica- projektowany most w km 311+330.................................................................................17
14 Określenie ilości, stanu i składu ścieków lub minimalnego procentu redukcji zanieczyszczeń w ściekach
........................................................................................................................................................................ 21
14.1 Określenie ilości ścieków odprowadzanych do środowiska - oczyszczone ścieki deszczowe..........21
14.1.1 Maksymalny sekundowy zrzut ścieków.....................................................................................21
14.1.2 Godzinowy zrzut ścieków.......................................................................................................... 22
14.1.3 roczny zrzut ścieków ............................................................................................................... 22
14.1.4 Średni dobowy zrzut ścieków.................................................................................................... 22
15 Podsumowanie i wnioski........................................................................................................................... 23
16 Spis załączników....................................................................................................................................... 23
17 Część graficzna........................................................................................................................................ 23
1
OPERAT WODNOPRAWNY - OBIEKT MOSTOWY
NA RZECE PILICY W M. BRZEZINY
Indeks tabel
Tab 1: Wykaz nieruchomości w zasięgu obiekt mostowego .............................................................................6
Tab 2: Położenie obiektu mostowego............................................................................................................... 8
Tab 3: Lokalizacja projektowanych wylotów kanalizacji deszczowej: ...............................................................9
Tab 4: Przepływy maksymalne prawdopodobne dla przebudowywanego obiektu mostowego: .....................11
Tab 5: Prawdopodobieństwa przepływów miarodajnych Qm..........................................................................15
Tab 6: Parametry przepływu w dolinie Pilicy w rejonie obiektu mostowego w km 311+330............................19
Tab 7: Rzeka Pilica- parametry przepływu w obrębie projektowanego mostu ................................................20
Indeks ilustracji
Rys. 1: Lokalizacja mostu na rzece Pilicy...................................................................................................... 18
Rys. 2: Profil podłużny zwierciadła wody rzeki Pilicy (obiekt 311+330)...........................................................19
2
1 OZNACZENIE ZAKŁADU UBIEGAJĄCEGO SIĘ O WYDANIE
POZWOLENIA
Powiatowy Zarząd Dróg w Zawierciu
ul. Sienkiewicza 34
42-400 Zawiercie
2 DANE ŹRÓDŁOWE
1. Ustawa z dnia 18.07.2001 r. Prawo wodne (Dz. U. 2001 Nr 115, poz. 1229 wraz z późn.
zm).
2. Ustawa z dnia 27.04.2001 r. Prawo ochrony środowiska (Dz. U. 2001 Nr 62, poz. 627 wraz
z późn. zm.).
3. Ustawa z dnia 27 kwietnia 2001 r. o odpadach (Dz. U. 2001 Nr 62, poz. 628 wraz z późn.
zm.).
4. Ustawa z dnia z dnia 3 października 2008 r. o udostępnianiu informacji o środowisku i jego
ochronie, udziale społeczeństwa w ochronie środowiska oraz o ocenach oddziaływania na
środowisko (Dz.U. 2008 nr 199 poz. 1227).
5. Ustawa z dnia 16 kwietnia 2004r. o ochronie przyrody (Dz. U. 2004 Nr 92, poz. 880).
6. Ustawa z dnia 28 października 2002 r. o przewozie drogowym towarów niebezpiecznych.
(Dz.U. 2002 nr 199 poz. 1671 z późn. zm.).
7. Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. w
sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich
usytuowanie.(Dz. U. 1999 Nr 43, poz.430)
8. Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 30.05.2000 r. w sprawie
warunków technicznych, jakim powinny odpowiadać drogowe obiekty inżynierskie i ich
usytuowanie (Dz. U. 2000 Nr 63, poz.735).
9. Rozporządzenie Ministra Środowiska z dnia 24 lipca 2006 r. w sprawie warunków, jakie
należy spełnić przy wprowadzaniu ścieków do wód lub ziemi oraz w sprawie substancji
szczególnie szkodliwych dla środowiska wodnego (Dz. U. 2006 Nr 137, poz. 984).
10. Rozporządzenie Ministra Środowiska z dnia 27 września 2001r. w sprawie katalogu
odpadów (Dz.U. 2001 Nr 112, poz. 1206).
11. Rozporządzenie Ministra Środowiska z dnia 20 kwietnia 2007 r. w sprawie warunków
technicznych, jakim powinny odpowiadać budowle hydrotechniczne i ich usytuowanie
3
(Dz.U. 2007 nr 86 poz. 579).
12. Rozporządzenie Ministra Gospodarki z dnia 31 stycznia 2006 roku zmieniające
rozporządzenie w sprawie rodzajów i ilości substancji niebezpiecznych, których
znajdowanie się w zakładzie decyduje o zaliczeniu go do zakładu o zwiększonym ryzyku
albo zakładu o dużym ryzyku wystąpienia poważnej awarii przemysłowej (Dz. U. 2006 Nr
30, poz. 208)
13. Rozporządzenie Ministra Środowiska z dnia 27 czerwca 2006 r. w sprawie przebiegu granic
obszarów dorzeczy (Dz.U. 2006 Nr 126, poz 878).
14. Rozporządzenie Rady Ministrów z dnia 17 grudnia 2002 r. w sprawie śródlądowych wód
powierzchniowych lub części stanowiących własność publiczną (Dz. U.2003 Nr 16, poz.
149).
15. Polska norma z grudnia 1997 r. PN-S-02204 Drogi samochodowe. Odwodnienie dróg.
16. Mapy topograficzne w skali 1:25 000.
17. Atlas Hydrologiczny Polski, IMWG, 1987 r.
18. Zarządzenie nr 29 Generalnego Dyrektora Dróg Krajowych i Autostrad z dnia 30
października 2006 r w sprawie wprowadzenia metodyki prognozowania zanieczyszczeń w
ściekach drogowych do stosowania przy opracowaniu dokumentacji na zlecenie Generalnej
Dyrekcji Dróg Krajowych i Autostrad.
19. Podział Hydrograficzny Polski; IMGW Warszawa
20. Celińska B., Galewski M. i inni; Atlas Hydrologiczny Polski; Wydawnictwo Geologiczne
1984r.
21. Utrysko B i inni; Światła mostów i przepustów; Zasady obliczeń z komentarzem i
przykładami; IBDiM; Wrocław - Żmigród 2000r.
22. Karta informacyjna przedsięwzięcia dla inwestycji pn.: „Przebudowa mostu na rzece Pilica
w ciągu drogi powiatowej nr 1768S relacji Szczekociny-Żarnowiec-Chlina w m. Brzeziny”
4
3 CEL I ZAKRES ZAMIERZONEGO KORZYSTANIA Z WÓD
Przedmiotowy operat wodnoprawny sporządzono w związku z przedsięwzięciem obejmującym:
• „Opracowanie dokumentacji projektowej dla Zadania : Przebudowa mostu na rzece Pilica w
ciągu drogi powiatowej nr 1768S relacji Szczekociny- Żarnowiec-Chlina w m. Brzeziny.”
W związku z powyższym zastosowanie ma Art. 122 ust. 1 pkt. 3 stanowiący o tym, że pozwolenie
wodnoprawne jest wymagane na szczególne korzystanie z wód oraz na wykonanie urządzeń
wodnych. Zgodnie z Art. 9 ust. 2 pkt 1 b) przepisy ustawy dotyczące urządzeń wodnych stosuje się
odpowiednio do prowadzonych przez wody powierzchniowe oraz wały przeciwpowodziowe
obiektów mostowych, rurociągów, linii energetycznych, linii telekomunikacyjnych oraz innych
urządzeń (np. przepustów). Ponadto zgodnie z Art. 9 ust. 2 pkt. 2) przepisy ustawy Prawo wodne
dotyczące wykonania urządzeń wodnych stosowane są także odpowiednio do odbudowy,
rozbudowy, przebudowy, rozbiórki lub likwidacji tych urządzeń z wyłączeniem robót związanych z
utrzymywaniem urządzeń wodnych w celu zachowania ich funkcji. Natomiast w myśl Art. 31 ust. 1
Prawa wodnego 1. Korzystanie z wód polega na ich używaniu na potrzeby ludności oraz
gospodarki. Ponadto zgodnie z Art. 31 ust. 4 Przepisy dotyczące korzystania z wód stosuje się
odpowiednio do:
1) nawadniania lub odwadniania gruntów;
2) odwadniania obiektów lub wykopów budowlanych oraz zakładów górniczych;
3) użytkowania wód znajdujących się w rowach;
4) wprowadzania ścieków do wód lub do ziemi;
5) wprowadzania, do urządzeń kanalizacyjnych będących we władaniu innych;
podmiotów, ścieków przemysłowych zawierających substancje szczególnie;
szkodliwe dla środowiska wodnego określone w przepisach wydanych na;
podstawie art. 45a ust. 1;
6) rolniczego wykorzystania ścieków;
7) wydobywania z wód powierzchniowych kamienia, żwiru, piasku oraz innych
materiałów, a także wycinania roślin z wód lub brzegu;
8) piętrzenia oraz retencjonowania śródlądowych wód powierzchniowych.
Przedmiotowy operat w dalszej części przedstawia zagadnienia dotyczące przebudowy obiektu na
rzece Pilica w miejscowości Brzeziny, wykonania urządzeń wodnych oraz szczególnego
korzystania z wód.
4 RODZAJE URZĄDZEŃ POMIAROWYCH ORAZ ZNAKÓW
ŻEGLUGOWYCH
W związku z projektowanym obiektem mostowym nie przewiduje się instalowania urządzeń
pomiarowych oraz znaków żeglugowych. Przekraczany ciek nie jest ujęty w wykazie Śródlądowych
Dróg Wodnych.
5
5 STAN PRAWNY NIERUCHOMOŚCI
5.1 MOST NA RZECE PILICY W CIĄGU DROGI POWIATOWEJ NR 1768S
Stan prawny nieruchomości usytuowanych w zasięgu planowanych do wykonania urządzeń
wodnych przedstawiono w poniższej tabeli. W załączniku zestawiono wypisy z ewidencji.
Tab 1: Wykaz nieruchomości w zasięgu obiekt mostowego
Gmina
Obręb
Żarnowiec
Brzeziny
Nr działki
288/3
343/1
W-489
Łany Wielkie
D-1740/4
D-488/2
Urządzenia wodne oraz urządzenia do których stosowane są przepisy o urządzeniach wodnych
zlokalizowane są w granicach pasa drogowego. Zgodnie z Art. 73.Ustawy z dnia 13 października
1998 r. Przepisy wprowadzające ustawy reformujące administrację publiczną, Nieruchomości
pozostające w dniu 31 grudnia 1998 r. we władaniu Skarbu Państwa lub jednostek samorządu
terytorialnego nie stanowiące ich własności, a zajęte pod drogi publiczne, z dniem 1 stycznia 1999
r. stają się z mocy prawa własnością Skarbu Państwa lub właściwych jednostek samorządu
terytorialnego za odszkodowaniem.
6 OBOWIĄZKI UBIEGAJĄCEGO SIĘ O WYDANIE POZWOLENIA
WODNOPRAWNEGO W STOSUNKU DO OSÓB TRZECICH
Do obowiązków ubiegającego się o pozwolenie wodnoprawne należeć będzie:
• Zapewnienie zgodności realizacji wszelkich robót z dokumentacją projektową oraz
warunkami określonymi przez administratora cieku.
• Przed rozpoczęciem robót budowlanych w obrębie wód powierzchniowych powiadomienie
z 14 dniowym wyprzedzeniem administratora tych wód.
• Uporządkowanie terenu po wykonaniu robót.
• Realizacja obowiązków, które mogą zostać nałożone na użytkownika w pozwoleniu
wodnoprawnym.
• Utrzymywanie i wykonywanie bieżących napraw, konserwacji obiektu objętego
pozwoleniem wodnoprawnym.
• Egzekwowanie na etapie wykonawstwa, warunków ochrony środowiska przy realizacji
robót.
• Należy uwzględnić warunki i normy wynikające z obowiązującego prawa budowlanego ze
6
szczególnym uwzględnieniem art. 5 ustawy z dnia 7 lipca 1994r. - Prawo budowlane (tekst
jednolity Dz. U. z 2010r. Nr 243 poz 1623 ze zm. ), a zwłaszcza zapewniające:
− dostęp do drogi publicznej,
− możliwości korzystania z urządzeń istniejącej infrastruktury technicznej,
− ochronę przed ponadnormatywnymi uciążliwościami,
− ochronę przed ponadnormatywnym zanieczyszczeniem powietrza wody i gleby.
7 OPIS URZĄDZENIA WODNEGO
7.1 OGÓLNA IDENTYFIKACJA PRZEDSIĘWZIĘCIA
Inwestorem generalnym jest Powiatowy Zarząd Dróg w Zawierciu. Przedsięwzięcie zlokalizowane
jest w ciągu drogi powiatowej nr 1768S , w województwie śląskim, powiat Zawiercie na terenie wsi
Brzeziny w gminie Żarnowiec. Pod względem fizjograficznym przedsięwzięcie zlokalizowane jest w
obrębie Makroregionu Wyżyny Krakowsko-Częstochowskiej stanowiącej część prowincji
Wyżyny Polskiej. (Kondracki J., 2002). Przedsięwzięcie zlokalizowane jest poza obszarami
górniczymi.
Odcinek drogi, w ciągu której zlokalizowany jest obiekt przebiega w terenie równinnym, w
sąsiedztwie występują zabudowania. Droga jest klasy Z.
Planowane jest wykonywanie następujących robót:
• wymiana konstrukcji pomostu, nawierzchni jezdni, chodników i izolacji na obiekcie;
• wykonanie wpustów odwodnienia;
• oczyszczenie powierzchni podpór, iniekcja zarysowań, uzupełnienie spoin, zabezpieczenie
hydrofobowe;
• wyrównanie terenu pod skrajnymi przęsłami;
• odtworzenie oraz naprawę lewego brzegu rzeki Pilicy powyżej obiektu mostowego;
Obiekt projektowany będzie spełniać następujące wymagania:
− nośność obiektu klasa „B” wg PN-85/S-10030
− parametry drogi na obiekcie klasa „Z”
− trwałość budowli: 100 lat,
− szerokość całkowita – 12,44m.
− Szerokość użytkowa (jezdni i chodników)- 1,50 m + 6,00 m + 1,50 m
− liczba pasów ruchu: 2,
− szerokość chodników na obiekcie i w obrębie skrzydełek: obustronnie po 1,50 m,
− typ konstrukcji: płytowo-belkowy z elementów prefabrykowanych typu Kujan NG12.
7
7.2 PODSTAWOWE PARAMETRY CHARAKTERYZUJĄCE URZĄDZENIA
7.2.1 OBIEKT PROJEKTOWANY W KM 311+330 RZEKI PILICY - OKREŚLENIE
POŁOŻENIA ZA POMOCĄ WSPÓŁRZĘDNYCH GEOGRAFICZNYCH
Współrzędne geograficzne określające położenie obiektu przedstawiono w poniższej tabeli.
Tab 2: Położenie obiektu mostowego
Współrzędne geodezyjne
Nr punktu
w układzie :
Współrzędne geograficzne
X(N)
Y(E)
Długość
Szerokość
1
5598959.000
7418216.110
19 50 48.08
50 31 14.14
2
5598968.640
7418213.830
19 50 47.95
50 31 14.45
3
5598943.260
7418245.520
19 50 49.58
50 31 13.64
4
5598934.710
7418246.580
19 50 49.64
50 31 13.36
7.2.2 CHARAKTERYSTYKA OBIEKTU I PARAMETRY TECHNICZNOGEOMETRYCZNE MOSTU
Obiekt mostowy o następującej charakterystyce, wg. realizowanego projektu budowlanego:
Projektowane parametry konstrukcyjne obiektu są następujące:
• Długość konstrukcji nośnej:
38,50m
• Szerokość całkowita (zmienna):
12,44m
• Wysokość płyty:
0,83m
• Kąt skosu:
46°
• Lokalizacja w odniesieniu do rzeki Pilicy:
311+330km (wg. RZGW)
• Rzędna zwierciadła wody miarodajnej spiętrzonej:277,53m n.p.m.
• Rzędna spodu konstrukcji:
278,93 m n.p.m.
• Światło poziome:
25,37m
• Liczba przęseł:
3 szt.
8
7.2.3 PROJEKTOWANY WYLOT KANALIZACJI DESZCZOWEJ
Projektowany wyloty kanalizacji deszczowej do wód lub do ziemi stanowią urządzenia wodne, na
wykonanie których potrzebne jest pozwolenie wodnoprawne. Wylot kanalizacji wykonany zostanie
jako urządzenia o średnicy DN 200. Wylot typowy kanału wykonany zostanie zgodnie z KPED
przy użyciu elementów wykończeniowych z betonu o odpowiednich parametrach. Konstrukcja
wylotu wcinać się będzie w skarpę, a konstrukcja nośna zatopiona jest w całości w nasypie.
Dodatkowo wyloty zabezpieczono klapami zwrotnymi z PEHD będącymi w pozycji zamkniętej w
czasie gdy kolektor nie prowadzi wód deszczowych.
Tab 3: Lokalizacja projektowanych wylotów kanalizacji deszczowej:
Lokalizacja wylotu
Wsp. geodezyjne
Wsp. geog.
Km Pilicy
Brzeg
X(N)
Y(E)
Dł. geogr.
311+336
Prawy
5598949
7418241
16° 50' 48.59”
Rzędna
wylotu [m
Szer. geogr. n. p.m.]
50° 31' 15.38”
276.4
Średnica
wylotu
[mm]
200
Szczegóły konstrukcyjne projektowanego wylot kanalizacji deszczowej przedstawiono w części
graficznej.
7.3 OBIEKT ISTNIEJĄCY
Obiekt podlega przebudowie ze względu na konieczność dostosowania jego parametrów do klasy
nośności „B” wg PN-85-S-10030 i dostosowania go do parametrów drogi klasy „Z”. Jest to obiekt
trójprzęsłowy o schemacie statycznym swobodnie podpartym. Ustrój nośny to belki
prefabrykowane typu GROMNIK, podpory żelbetowe masywne.
Parametry obiektu są następujące:
• Całkowita długość obiektu:
37,95 m
• Szerokość całkowita:
8,95 m
• Szerokość jezdni:
6,05 m
• Szerokość chodników:
1,25 m + 1,25
• Liczba przęseł:
3
• Rozpiętość teoretyczna:
12,35+12,80+12,35
• Kąt skosu:
460
Podczas wykonywania inwentaryzacji stwierdzono niewielkie napełnienie i przepływ w świetle
środkowego przęsła Pilicy. Rzędne dna na wlocie/wylocie: 274,90/575.00 m n.p.m. (wg.
inwentaryzacji).
7.4 WARUNKI PRZEBUDOWY OBIEKTU MOSTOWEGO
Prace budowlane polegać będą na przebudowie pomostu ( rozbiórka istniejącego i wykonanie
nowego), wzmocnieniu istniejących podpór (naprawa betonu za pomocą zapraw PCC i żywic
epoksydowych, zabezpieczenie powierzchni betonowych, mających kontakt z gruntem, powłokami
bitumicznymi, rozkucie istniejących ścianek żwirowych i wykonanie nowych z wykonstruowanymi
9
krótkimi wspornikami pod płyty przejściowe); oraz niwelacji terenu w najbliższym otoczeniu mostu.
Po wykonaniu robót związanych z wzmocnieniem podpór i wznoszeniem pomostu należy wykonać
niwelację terenu pod skrajnymi przęsłami a urobek uzyskany z niwelacji wykorzystać na
odtworzenie oraz naprawę lewego brzegu rzeki Pilicy powyżej obiektu mostowego.
8 CHARAKTERYSTYKA WÓD OBJĘTYCH POZWOLENIEM
WODNOPRAWNYM, CHARAKTERYSTYKA ODBIORNIKA ŚCIEKÓW
OBJĘTEGO POZWOLENIEM WODNOPRAWNYM
8.1 CHARAKTERYSTYKA HYDROGRAFICZNA
Przebudowywany most służy przeprowadzeniu drogi powiatowej nr 1768S ponad rzeką Pilicą.
Zgodnie z Rozporządzeniem Rady Ministrów z dnia 27 czerwca 2006 r. w sprawie przebiegu
granic obszarów dorzeczy i regionów wodnych, zlewnia rzeki Pilicy przynależy do Regionu
Wodnego Środkowej Wisły, na obszarze dorzecza Wisły. Region Wodny Środkowej Wisły, jaki i
rzeka Pilica do km 263+000, pozostają w administracji Regionalnego Zarządu Gospodarki Wodnej
w Warszawie. Planowana inwestycja znajduje się w km 311+330 rzeki Pilicy. Administratorem
cieku w tej lokalizacji jest Śląski Urząd Melioracji i Urządzeń Wodnych, biuro terenowe w
Zawierciu.
Pilica jest najdłuższym lewobrzeżnym dopływem Wisły, do której uchodzi w rejonie Ostrówka, w
regionie geograficznym zwanym Doliną Środkowej Wisły. Źródła Pilicy znajdują się w okolicy
miasta Pilica (348 m n.p.m.). W początkowym odcinku rzeka płynie w kierunku wschodnim, a
następnie północnym.
Ustalenia Planu gospodarowania wodami na obszarze dorzecza Wisły, który opublikowano w
Monitorze Polskim Nr 49 poz. 449 z 2011r. dla Pilicy w rejonie planowanego przedsięwzięcia, są
następujące:
–
obszar zlewni rzeki Pilicy przyporządkowany został do SW0701, oraz Jednolitej Części
Wód Powierzchniowych PLRW200019253659. Przedmiotowa JCWP obejmuje rzekę Pilicy
od źródeł do Dopływu z Węgorzynowa bez Dopływu z Węgrzynowa.
–
Zgodnie z przeprowadzoną typologią, Pilica na przedmiotowym odcinku stanowi potok
wyżynny, węglanowy, z substratem drobnoziarnistym, na lessach i lessopodobnych. Status
JCWP określono jako naturalną część wód, a stan oceniono jako zły. Jednocześnie
stwierdzono ryzyko nieosiągnięcia celów środowiskowych określonej dla przedmiotowej
części wód. Decyzję uzasadniono wpływem antropogenicznym na stan JCW, która
generuje konieczność przesunięcia w czasie osiągnięcie celów środowiskowych, z uwagi
na brak rozwiązań technicznych, możliwych do zastosowania w celu poprawy stanu JCW.
Obliczenia hydrologiczne IMGW przeprowadziło w przekroju mostu zlokalizowanego w km
311+330, który zamyka zlewnię o powierzchni 251,9 km2.
10
Maksymalne wzniesienie zlewni ok. 503 m n.p.m. znajdują się na stokach Skał Straszakowskich.
Na podstawie wywiadu branżowego ustalono, że przedmiotowe przedsięwzięcie, zlokalizowane
jest na obszarach udokumentowanego GZWP Niecki miechowskiej (część północno-zachodnia).
GZWP o powierzchni 3184 km2, zasoby dyspozycyjne szacunkowe to 466 tys. m3/dm, nie posiada
zasobów dyspozycyjnych zatwierdzonych. Wiek utworów wodonośnych to górna kreda.
8.2 PRZEPŁYWY CHARAKTERYSTYCZNE
Wartości przepływów maksymalnych rocznych, o określonym prawdopodobieństwie
przewyższenia, zostały obliczone przez Biuro Prognoz Hydrologicznych w Krakowie, Instytutu
Meteorologii i Gospodarki Wodnej – Państwowego Instytutu Badawczego Oddział w Krakowie na
podstawie pomiarów dokonanych na stacji wodowskazowej Szczekociny, na rzece Pilica (stacja
zlikwidowana, km biegu 280,9) w okresie 1984-2009, a następnie zostały przeniesione do
przekroju niekontrolowanego (przekrój mostu).
Tab 4: Przepływy maksymalne prawdopodobne dla przebudowywanego obiektu mostowego:
Przepływ
Oznaczenie przepływu
[m3/s]
Maksymalny roczny o prawdopodobieństwie
przewyższenia p=0,5%
42,4
przewyższenia p=1%
36,1
przewyższenia p=3%
26,4
przewyższenia p=10%
16,2
9 USTALENIA WYNIKAJĄCE Z PLANU GOSPODAROWANIA WODAMI
NA OBSZARZE DORZECZA I WARUNKÓW KORZYSTANIA Z WÓD
REGIONU WODNEGO.
Plany gospodarowania wodami na obszarze dorzeczy oraz warunki korzystania z wód regionu
wodnego stanowią narzędzia w planowaniu gospodarowania wodami. Zakres planowania w
gospodarowaniu wodami określa ustawa Prawo wodne, w szczególności z art. 113, co uwzględnia
zapisy Dyrektywy 2000/60/WE tzw. Ramowa Dyrektywa Wodna. Planowanie w gospodarowaniu
wodami obejmuje opracowanie następujących dokumentów planistycznych:
•
•
planu gospodarowania wodami na obszarze dorzecza,
programu wodno - środowiskowego kraju,
11
•
planu ochrony przeciwpowodziowej oraz przeciwdziałania skutkom suszy na obszarze
kraju, z uwzględnieniem podziału na obszary dorzeczy,
• planu ochrony przeciwpowodziowej regionu wodnego,
• warunków korzystania z wód regionu wodnego (w razie konieczności z wód zlewni).
Ustawa Prawo wodne wskazuje instytucje odpowiedzialne za opracowanie ww. Dokumentów.
Plan gospodarowania wodami, dla obszaru dorzecza, opracowywany jest przez Prezesa
Krajowego Zarządu Gospodarki Wodnej dla 10 obszarów dorzeczy: Odry, Wisły, Dniestru, Dunaju,
Jarft, Łaby, Niemna, Pregoły, Świeżej, Ücker". Zgodnie z art. 119 ust. 7 Prawa wodnego projekt
planu jest poddawany pod obligatoryjne konsultacje ze społeczeństwem. Ostateczny dokument
wymaga zatwierdzenia przez Radę Ministrów i jest następnie publikowany w Dzienniku
Urzędowym RP "Monitor Polski". Plan jest podsumowaniem każdego z 6 letnich cyklów
planistycznych wymaganych Dyrektywą 2000/60/WE tzw. Ramową Dyrektywą Wodną (2003-2009;
2009-2015; 2015-2021; 2021-2027) i stanowić powinien podstawę podejmowania wszelkich
decyzji mających wpływ na stan zasobów wodnych i zasady gospodarowania nimi w przyszłości.
Zawiera elementy wymienione w art. 114 Prawa wodnego tj.:
• ogólny opis cech charakterystycznych obszaru dorzecza, obejmujący wykaz jednolitych
części wód powierzchniowych, wraz z podaniem ich typów i ustalonych warunków
referencyjnych oraz wykaz jednolitych części wód podziemnych,
• podsumowanie identyfikacji znaczących oddziaływań antropogenicznych i oceny ich
wpływu na stan wód powierzchniowych i podziemnych,
• rejestr wykazów obszarów chronionych wraz z ich graficznym przedstawieniem,
• mapę sieci monitoringu, wraz z prezentacją programów monitoringowych,
• ustalenie celów środowiskowych dla jednolitych części wód i obszarów chronionych,
• podsumowanie wyników analizy ekonomicznej związanej z korzystaniem z wód,
• podsumowanie działań zawartych w programie wodno-środowiskowym kraju,
z uwzględnieniem sposobów osiągania ustanawianych celów środowiskowych,
• wykaz innych szczegółowych programów i planów gospodarowania dla obszaru dorzecza
dotyczących zlewni, sektorów gospodarki, problemów lub typów wód, wraz z omówieniem
zawartości tych programów i planów,
• podsumowanie działań zastosowanych w celu informowania społeczeństwa i konsultacji
publicznych, opis wyników i dokonanych na tej podstawie zmian w planie,
• wykaz organów właściwych w sprawach gospodarowania wodami dla obszaru dorzecza,
• informację o sposobach i procedurach pozyskiwania informacji i dokumentacji źródłowej
wykorzystanej do sporządzenia planu oraz informacji o spodziewanych wynikach realizacji
planu.
Plan gospodarowania wodami na obszarze dorzecza Wisły, został opublikowano w Monitorze
Polskim Nr 49 poz. 449 z 2011r. Przedsięwzięcie nie jest sprzeczne z ustaleniami Planu
gospodarowania wodami.
12
10
OKREŚLENIE WPŁYWU GOSPODARKI WODNEJ ZAKŁADU NA
WODY POWIERZCHNIOWE ORAZ PODZIEMNE
Przedsięwzięcie położone jest w zasięgu Głównego Zbiornika Wód Podziemnych Niecki
miechowskiej (NW). W fazie przebudowy może wystąpić oddziaływanie związane z realizacją robót
budowlanych. Niezbędne działania ochrony wód powierzchniowych i podziemnych oraz
gruntowych zostały przedstawione w Karcie informacyjnej przedsięwzięcia.
W rezultacie wykonania przedsięwzięcia, nie nastąpi przyrost powierzchni uszczelnionej, w
stosunku do stanu obecnego. Tym samym nie powstanie nadmiar wód. Projektowane odcinki
kanalizacji deszczowej, mają za zadanie odwodnić prawidłowo most, a zebrane wody przed
odprowadzeniem do odbiornika, zostaną podczyszczone. Odprowadzanie ścieków deszczowych
może skutkować negatywnym oddziaływaniem na odbiornik wówczas gdy odbiornik ten nie jest w
stanie przejąć tych wód z uwagi na zbyt małą przepustowość (podtapianie terenów przyległych,
erozja odbiornika w rejonie wylotu). W analizowanym przypadku wody deszczowe odprowadzane
wylotem kanalizacji deszczowej nie będą powodem zagrożenia dla odbiornika.
Potencjalnie wpływ jakościowy na zasoby wodne może wystąpić w trakcie prowadzenia robót
budowlanych. W czasie budowy obiektu mogą następować zanieczyszczenia wód substancjami
ropopochodnymi, smarami, związkami asfaltowymi, smołami i innymi związkami chemicznymi. W
czasie eksploatacji drogi zagrożeniem dla wód są składniki spalin, które z powietrza dostają się
poprzez warstwy gruntu do wód podziemnych, środki utrzymywania dróg w okresie zimowym oraz
środki do konserwacji mostów.
Projektowany system zabezpieczeń wraz z uwzględnieniem podczyszczania wód podczas spływu
spowoduje, że ścieki deszczowe wprowadzanie do wód lub do ziemi będą spełniać wymogi
określone w art. 41 ust.2 ustawy Prawo wodne oraz obowiązujące wymagania określone w
Rozporządzeniu Ministra Środowiska z dnia 24 lipca 2006r. Powstające ścieki deszczowe
podlegać będą podczyszczeniu w osadniku zaprojektowanym w ciągu kanału deszczowego.
Ograniczenie ryzyk związanych z niekorzystnym oddziaływaniem na jakość wód wdrożone
zostanie poprzez realizację zapisów Karty informacyjnej przedsięwzięcia.
11
PLANOWANY OKRES ROZRUCHU I SPOSÓB POSTĘPOWANIA W
PRZYPADKU ROZRUCHU, ZATRZYMANIA DZIAŁALNOŚCI BĄDŹ
WYSTĄPIENIA AWARII LUB USZKODZENIA URZĄDZEŃ
Obiekt jest dostosowany do przeprowadzenia wód miarodajnych o prawdopodobieństwie p=0,5%.
Obiekt będzie podlegał wyłączeniu z eksploatacji na czas przebudowy. Zgodnie z przepisami
szczególnymi obiekt podlegać będzie regularnym przeglądom i konserwacji, co ogranicza ryzyko
uszkodzenia obiektu.
13
Przedsięwzięcie nie spełnia kryteriów Rozporządzenia Ministra Gospodarki z dnia 31 stycznia
2006 roku zmieniającego rozporządzenie w sprawie rodzajów i ilości substancji niebezpiecznych,
których znajdowanie się w zakładzie decyduje o zaliczeniu go do zakładu o zwiększonym ryzyku
albo zakładu o dużym ryzyku wystąpienia poważnej awarii przemysłowej.
W przypadku wystąpienia zdarzeń skutkujących zanieczyszczeniem środowiska, zarządca drogi
zobowiązany jest do podjęcia działań niwelujących wielkość skażenia. O wystąpieniu awarii
zarządca drogi powinien niezwłocznie poinformować lokalne służby zarządzania kryzysowego
(odpowiednie terytorialnie centrum zarządzania kryzysowego).
12
INFORMACJA O FORMACH OCHRONY PRZYRODY
Według Art. 6.1. Ustawy o Ochronie przyrody, formami ochrony przyrody są: parki narodowe,
rezerwaty przyrody, parki krajobrazowe, obszary chronionego krajobrazu, obszary Natura 2000,
pomniki przyrody, stanowiska dokumentacyjne, użytki ekologiczne, zespoły przyrodniczo –
krajobrazowe, ochrona gatunkowa roślin, zwierząt i grzybów.
Planowana przebudowa mostu zlokalizowana jest po za granicami Obszarów Ochrony Natura
2000 jak i poza obszarami stanowiącymi wielkoobszarowe formy ochrony przyrody.
Wyjątek stanowi Park Krajobrazowy Orlich Gniazd wraz z otuliną Zespołu Jurajskich Parków
Krajobrazowych stanowiące południowo-zachodni fragment gminy, w okolicach Udorza, Chiliny i
Woli Libertowskiej.
Najbliższy obszar naturowy znajduje się w odległości ok. 3,5 km w kierunku północnym od
przedmiotowego przedsięwzięcia-Dolina Górnej Pilicy w województwie świętokrzyskim.
Szczegółowe informacje odnośnie informacji o formach ochrony przyrody zostały zawarte w Karcie
informacyjnej przedsięwzięcia.
13
13.1
ANALIZA HYDROLOGICZNO - HYDRAULICZNA
OBLICZENIA HYDROLOGICZNE
Wartości przepływów maksymalnych rocznych, o określonym prawdopodobieństwie
przewyższenia, zostały obliczone przez Biuro Prognoz Hydrologicznych w Krakowie Instytutu
Meteorologii i Gospodarki Wodnej – Państwowego Instytutu Badawczego Oddział w Krakowie, na
podstawie pomiarów dokonanych na stacji wodowskazowej Szczekociny na rzece Pilica (stacja
zlikwidowana, km biegu 280,9) w okresie 1984-2009, a następnie zostały przeniesione do
przekroju niekontrolowanego (przekrój mostu). Wartości obliczeń hydrologicznych przedstawiono
w załączniku do operatu.
14
Zgodnie z wymaganiami Rozporządzenia, przepływem miarodajnym dla obiektu mostowego, w
ciągu drogi klasy Z, jest przepływ maksymalny o prawdopodobieństwie wystąpienia p=0,5%, który
wynosi 42,4 m3/s.
13.2
ANALIZA HYDRAULICZNA
13.2.1
ZAŁOŻENIA DO ANALIZY HYDRAULICZNEJ
Wymogi dotyczące ustalenia minimalnego światła mostów zawarte zostały w Rozporządzeniu
Ministra Transportu i Gospodarki Morskiej z dnia 30 maja 2000r. w sprawie warunków
technicznych jakim powinny odpowiadać drogowe obiekty inżynierskie i ich usytuowanie. Na
podstawie tego Rozporządzenia opracowano „Zasady obliczeń z komentarzami i przykładami w
zakresie świateł mostów i przepustów” (Wrocław - Żmigród 2000r.). Przedmiotowe zasady obliczeń
mają zastosowanie do mostów na drogach klasy A, S, GP, G i Z budowanych w przekrojach rzek,
dla których powierzchnie zlewni nie przekraczają 20 000 km 2 oraz obliczeniach mostów na
pozostałych drogach o wielkości nie większej niż 30 000 km 2, a także kanałach oraz do obliczeń
przepustów drogowych.
W związku z przedsięwzięciem opracowano dokumentację geodezyjną, obejmującą mapę
sytuacyjno - wysokościową terenu przyległego do projektowanej przeprawy. Ponadto dla potrzeb
obliczeń hydraulicznych wykonane zostały pomiary przekrojów poprzecznych w zakresie
dostosowanym do warunków lokalnych. Pomiary przekrojów poprzecznych wykonano w 2012 r. W
ramach pomiarów wykonano przekroje poprzeczne przez dolinę rzeki Pilicy na odcinkach: 85 m i
150 m poniżej projektowanych obiektów mostowych jak i przekrój powyżej obiektu mostowego w
odległości 78m od obiektu mostowego. W każdym przekroju pomiarowym wykonano sondowanie
dna rzeki.
Obliczenia hydrauliczne przeprowadzenia wód pod projektowanym obiektem wykonano dla
przepływu miarodajnego Qm. Przepływ miarodajny równy jest maksymalnemu przepływowi
rocznemu o prawdopodobieństwie przekroczenia równym p. Przepływ o określonym
prawdopodobieństwie wystąpienia stanowi miarę bezpieczeństwa konstrukcji. Wartość
prawdopodobieństwa jest ustalona w obowiązującym Rozporządzeniu w zależności od klasy drogi
i rodzaju budowli, co przedstawiono w poniższej tabeli.
Tab 5: Prawdopodobieństwa przepływów miarodajnych Qm
Rodzaj budowli
Klasa drogi
A, S, GP
G,Z
L,D
Mosty trwałe
0,3
0,5
1
Mosty tymczasowe
2
3
3
Przepusty trwałe
1
1
2
Przepusty tymczasowe
3
5
15
Symulację warunków przepływu wód przeprowadzono wykorzystując model odwzorowania
przepływu w korytach przy pomocy programu HEC-RAS. Program umożliwia opis pełnej geometrii
koryta i doliny rzecznej wraz z zabudową techniczną oraz obliczenie rzędnych zwierciadła wody
bazując na równaniu energii mechanicznej Bernoulliego:
• gdzie:
− i - 1,2 – numer przekroju poprzecznego
− zi – rzędne dna koryta,
− hi – głębokości przepływu,
− αi – współczynniki prędkości (St. Venanta)
− vi – średnie prędkości przepływu w rozpatrywanych przekrojach strumienia,
− he – sumaryczna wysokość strat energii mechanicznej pomiędzy rozpatrywanymi
− przekrojami koryta.
• oraz równaniu Chezy - Manninga:
• gdzie
− Rh – promień hydrauliczny
− n – współczynnik szorstkości Manninga – wartość stabelaryzowana
− Sf – spadek hydrauliczny.
Obliczenia przeprowadzono przy założeniu warunków ruchu niejednostajnego ustalonego "od
przekroju do przekroju".
16
13.2.2
PILICA- PROJEKTOWANY MOST W KM 311+330
W celu ustalenia parametrów przepływu, w ramach dokumentacji geodezyjnej opracowano
przekroje poprzeczne przez dolinę i koryto cieku. Obliczenia przeprowadzono przy założeniu
stałego współczynnika szorstkości we wszystkich przekrojach poprzecznych doliny, w podziale na
koryto oraz terasy zalewowe. Założono, że przepływ miarodajny może wystąpić w okresie
maksymalnego rozwoju roślinności, mającej wpływ na warunki przepływu wód powodziowych. Na
tej podstawie przyjęto wysokie wartości współczynnika szorstkości na podstawie tabel Ven Te
Chow'a. Wartość współczynnika szorstkości dla koryta 0,045. Dla terenów zalewowych przy
założeniu maksymalnej wegetacji w okresie letnim dla terenów zakrzaczonych, zadrzewionych
0,07. W poniższej tabeli zestawiono parametry przepływu dla przyjętych warunków. Lokalizacja
obiektu przedstawiona jest na poniższym orientacyjnym rysunku
17
Rys. 1: Lokalizacja mostu na rzece Pilicy
1
MOST KM 311+330
3
2
MOST KM 311+330
P I L I CA
4
18
PILICA
Parametry przepływów na odcinku objętym analizą przedstawiono w poniższej tabeli.
Tab 6: Parametry przepływu w dolinie Pilicy w rejonie obiektu mostowego w km 311+330
Przekrój, odległości
Profil
Przepływ
Rzędne
dna
Brzeg
lewy
Brzeg
prawy
Rzędne
zwierciadła
wody
Rzędne
linii
energii
Średnia
prędkość
przepływu w
korycie
Powierzch
nia
przepływu
Szer.zw.
wody
(m3/s)
(m)
(m)
(m)
(m)
(m)
(m/s)
(m2)
(m)
Liczba
Frouda
5
Q0.5%
42.40
274.90
276.40
276.60
277.75
277.76
0.54
143.14
173.37
0.13
4
Q0.5%
42.40
274.90
276.80
276.60
277.53
277.76
1.99
29.69
85.06
0.48
3.5
MOST
3
Q0.5%
42.40
275.00
276.30
276.40
277.17
277.44
2.45
22.53
70.57
0.58
2
Q0.5%
42.40
275.00
276.30
276.40
276.84
276.89
1.43
72.10
208.94
0.42
1
Q0.5%
42.40
274.80
276.60
276.10
276.56
276.62
1.56
77.92
267.68
0.45
Na poniższym rysunku zilustrowano profil podłużny zwierciadła wody.
PILICA
Plan: Plan 01
2012-09-07
PILICA PILICA
279
Legend
EG Q0.5%
WS Q0.5%
278
Crit Q0.5%
Elevation (m)
Ground
277
276
275
274
0
50
100
150
200
250
Main Channel Distance (m)
Rys. 2: Profil podłużny zwierciadła wody rzeki Pilicy (obiekt 311+330)
19
Parametry przepływu w obrębie projektowanego obiektu mostowego przedstawiono w poniższej
tabeli.
Tab 7: Rzeka Pilica- parametry przepływu w obrębie projektowanego mostu
WYSZCZEGÓLNIENIE
WYSZCZEGÓLNIENIE
Rzędna linii energii [m n.p.m.]
277.69
Element
Wlot
Wylot
Rzędna zwierciadła wody spiętrzonej
[m n.p.m.]
577.53
Rzędna linii energii
[m n.p.m.]
277.66
277.51
Przepływ miarodajny Q(0,5%)
Q (m3/s)
42.40
Rzędna zwierciadła wody [m n.p.m.]
277.44
277.11
Przepływ pod obiektem mostowym
Q (m3/s)
42.40
Rzędna głębokości krytycznej
[m n.p.m.]
277.22
277.02
Przepływ nad koroną mostu [m]
Napełnienie (m)
2.54
2.11
Odległość zw. wody z lewej strony mostu [m]
Prędkość przepływu (m/s)
1.77
2.40
Odległość zw. wody z prawej strony mostu
[m]
Powierzchnia przepływu (m2)
24.02
17.66
Zatopienie korony (m)
Liczba Frouda
0.42
0.62
Objętość wody (m3)
24.82
24.86
1
0.81
Głębokość wody na koronie (m)
Rzędna korony (m n.p.m.)
278.98
Średnia głębokość w przekroju
mostowym (m)
Rzędna spodu konstrukcji (m)
278.30
Obwód zwilżony (m)
28.84
26.24
Różnica wysokości
linii energii [m]
0.24
Przepustowość maksymalna światła
(m3/s)
441.3
362.7
Różnica wysokości
zw. wody [m]
0.37
Szerokość lustra wody
(m)
24.06
21.81
Spadek tarcia
(m)
0.14
0.03
-
0.00
0.09
Siła ścinania (N/m2)
75.39
90.18
-
0.00
0.00
Powierzchnia światła mostu [m2]
Maksymalna prędkość przepływu pod
mostem
43.31
1.02.1940
Współczynnik przepływu (WSPRO)
Metoda obliczania parametrów przepływu
R. energii
Most o w/w parametrach pozwala na przeprowadzenie wód miarodajnych.
20
14
OKREŚLENIE ILOŚCI, STANU I SKŁADU ŚCIEKÓW LUB
MINIMALNEGO PROCENTU REDUKCJI ZANIECZYSZCZEŃ W
ŚCIEKACH
14.1
OKREŚLENIE ILOŚCI ŚCIEKÓW ODPROWADZANYCH DO ŚRODOWISKA OCZYSZCZONE ŚCIEKI DESZCZOWE
14.1.1
MAKSYMALNY SEKUNDOWY ZRZUT ŚCIEKÓW
Ilość wód deszczowych obliczono metodą stałych natężeń deszczowych z uwzględnieniem
współczynnika opóźnienia.
Odpływ ze zlewni obliczono według wzoru:
gdzie:
q−- jednostkowe natężenie deszczu [dm3/s*ha]
ψ− współczynnik spływu powierzchniowego zależny od gęstości zabudowy, szerokości powierzchni
zlewni. Szczelne tereny utwardzone ψ=0,8 [-]
φ− współczynnik opóźnienia [-]
F- powierzchnia zlewni [ha]
Współczynnik opóźnienia obliczono według wzoru:
φ=1,66
Całkowitą powierzchnię F ustalono z danych udostępnionych przez Inwestora: 0,478 ha
Natężenia deszczu q przyjęto:
qo - natężenie deszczu obliczeniowe: qo=15 dm3/s*ha
21
qmax=131 dm3/s*ha ( o czasie trwania 15 minut i prawdopodobieństwie występowania p=20% (raz
na 5 lat).
Maksymalny spływ wód deszczowych:
Qo = 0,8 x 15 x1,66 x 0,0478 = 0,95 [dm3/s]
Qmax = 0,8 x131 x 1,66 x 0,0478 = 8,3 [dm3/s]
14.1.2
GODZINOWY ZRZUT ŚCIEKÓW
Godzinowy zrzut ścieków obliczono na podstawie wysokości maksymalnych opadów [Atlas
hydrologiczny Polski]
Qh = ψ x F x H
Qh = 0,8 x 478 x 0,035= 13,4 [m3/godzina]
Qh - maksymalny godzinny spływ wód deszczowych [m3/godzina]
F - powierzchnia zlewni [m2]
ψ−współczynnik spływu jednostkowego obrany wg charakteru powierzchni odwadnianej
H- maksymalna wysokość opadu o czasie trwania 1h równa 35mm [Atlas hydrologiczny Polski]
14.1.3
ROCZNY ZRZUT ŚCIEKÓW
Qrok = ψ x F x H
Qrok = 0,8 x 478 x 0,7 =267,7 [m3/d]
Qrok− roczny spływ wód deszczowych [m3/rok]
F− powierzchnia zlewni [m2]
ψ− współczynnik spływu jednostkowego obrany wg charakteru powierzchni odwadnianej
H− wysokość opadów z wielolecia 1971-2000 wg obserwacji parametrów IMGW
H=0,7m
14.1.4
ŚREDNI DOBOWY ZRZUT ŚCIEKÓW
Qd = Qrok / 365
Qd = 267,7 / 365 =0,73 [m3/d]
Qd- średniodobowy spływ wód deszczowych [m3/rok]
22
15
PODSUMOWANIE I WNIOSKI
Przedmiotowa dokumentacja stanowi załącznik do wniosku o pozwolenie wodnoprawne na:
• Przebudowę obiektu mostowego na rzece Pilicy w m. Brzeziny.
• Wykonanie wylotu kanalizacji deszczowej
• Szczególne korzystanie z wód przez okres 10-lat w zakresie:
-wprowadzania podczyszczonych ścieków deszczowych do rzeki Pilicy wlotem kanalizacji
deszczowej w ilościach zestawionych w przedmiotowej dokumentacji.
16
SPIS ZAŁĄCZNIKÓW
• Załącznik 1 Wartości przepływów maksymalnych
prawdopodobieństwie przewyższenia.
• Załącznik 2 Decyzje i uzgodnienia.
• Załącznik 3 Wypis z rejestru gruntów.
• Załącznik 4 Karta informacyjna przedsięwzięcia.
17
rocznych
o
określonym
CZĘŚĆ GRAFICZNA
Plan orientacyjny
Rysunki ogólne - Plan sytuacyjny
Rysunki ogólne - Rzut z góry
Rysunki ogólne - Przekrój podłużny
Rysunki ogólne - Przekrój poprzeczny
Obiekt mostowy inwentaryzacja - rysunek ogólny, stan istniejący
Szczegół wylot kanalizacji deszczowej
23
