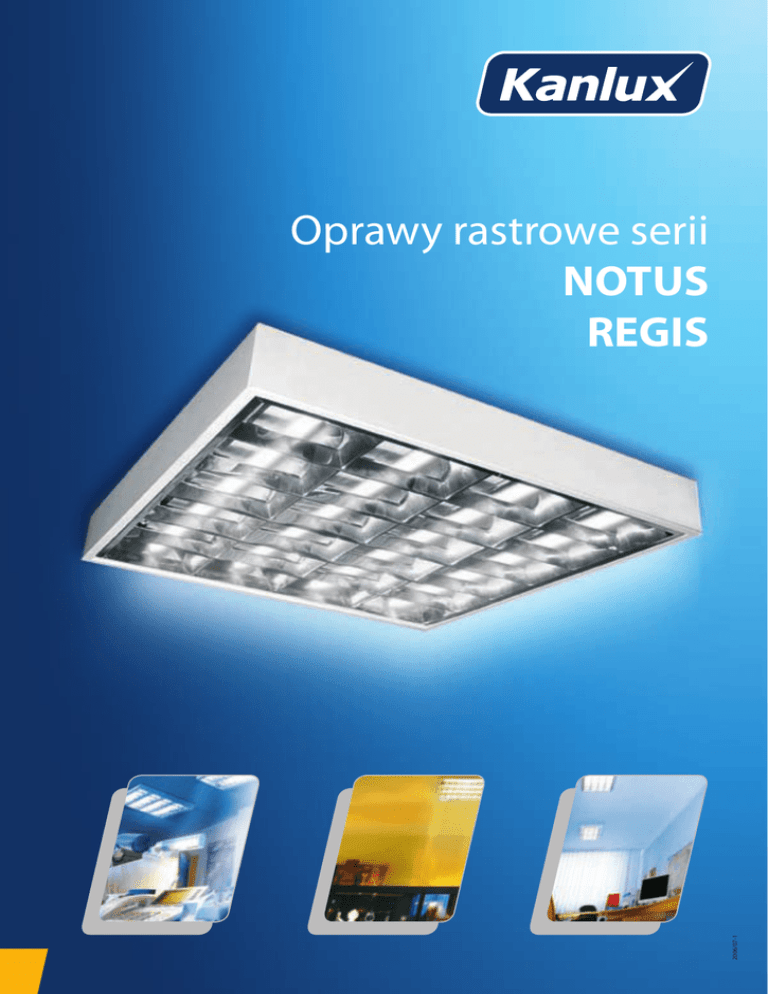

Oprawy rastrowe serii NOTUS REGIS

2006/07-1
Oprawy rastrowe serii
NOTUS
REGIS
Kanlux oferuje trzy podstawowe typy opraw rastrowych:
REGIS 418 PAR PT - kod Kanlux 04650, przeznaczone do wbudowania w sufit
podwieszany, jako źródło światła wykorzystujące cztery świetlówki liniowe T8,
każda o mocy 18W
NOTUS 418 PAR NT - kod Kanlux 04651, przeznaczone do nabudowania na suficie,
jako źródło światła wykorzystujące cztery świetlówki liniowe T8, każda o mocy 18W
NOTUS 236 PAR NT - kod Kanlux 04652, przeznaczone do nabudowania na suficie,
jako źródło światła wykorzystujące dwie świetlówki liniowe T8, każda o mocy 36W
Obudowa
W obudowach opisywanych opraw rastrowych wykonane są specjalne otwory, ułatwiające tak zwane zasilanie przelotowe. Korpusy zrobione są z blachy stalowej
o grubości 0,4 mm, pomalowanej proszkowo na kolor biały. Dzięki zastosowaniu
farb o podwyższonej odporności na wpływ temperatury, oprawy nie odbarwiają się
w trakcie użytkowania. Cecha ta jest szczególnie ważna w przypadku opraw natynkowych, gdzie walory estetyczne mają duże znaczenie przy wyborze przez klienta konkretnego produktu. Także ze względów estetycznych oprawy rastrowe serii
NOTUS zaprojektowane zostały w taki sposób, aby od zewnętrznej strony korpusu nie było widać żadnych technologicznych przetłoczeń. Efekt idealnie płaskiej
powierzchni czterech boków udało się uzyskać dzięki zamocowaniu oprawek do
świetlówek na specjalnych dystansach. Zaletą natynkowych opraw rastrowych 1/ Otwory
ułatwiające
Kanlux jest także ich przystosowanie do zwieszenia ze stropu, dzięki czemu zasilanie
oprawy te wykorzystać można do oświetlenia wysokich pomieszczeń. W naroż- przelotowe,
uchwyt do
nikach górnej części korpusu obudowy znajdują się specjalnie przygotowane zawiesia.
nacięcia na blasze, umożliwiające wygięcie dwucentymetrowego fragmentu
2/ Miejsce
o 90o. Na końcach „języków” przewiercone są dwa niewielkie otwory, prze- mocowania
znaczone do zamocowania zawiesi. Zawiesia nie znajdują się w komplecie świetlówek.
z oprawą, należy dokupić je u oferentów tego rodzaju osprzętu.
Raster
Oprawy serii REGIS i NOTUS posiadają raster wykonany z wysokogatunkowego, anodyzowanego aluminium wysokiej czystości. Raster ten ukształtowany jest w profil półparaboli. Poprzeczki rastra mają kształt litery V.
Taka konstrukcja powoduje, iż raster w sposób optymalny zwiększa skuteczność świetlną zastosowanych w oprawach źródeł światła, zapewnia
ponadto ograniczenie do minimum efektu olśnienia. Raster w oprawach
Kanlux zaprojektowany został w taki sposób, że jego skrajne elementy
maskują gniazda mocowania świetlówek. Przy wymianie źródeł światła
konieczne jest odpięcie rastra, który przymocowany jest do obudowy
specjalnym łącznikiem. Dzięki temu raster pozostaje zawieszony pod 3/ Raster w kształcie
oprawą pozostawiając swobodny dostęp do wnętrza oprawy. Aby półparaboli, poprzeczki
w kształcie litery „V”.
w czasie montażu źródeł światła nie pozostawić na rastrze odcisków palców, zaleca się skorzystanie z dołączonej do każdej oprawy 4/ Mocowanie rastra
do obudowy
rastrowej foliowej rękawiczki.
Komponenty
W oprawach rastrowych oferowanych przez Kanlux zastosowano niskostratne stateczniki indukcyjne spełniające wymogi klasy efektywności energetycznej B2. W porównaniu z balastami
klasy C, dotychczas stosowanymi w tego rodzaju oprawach,
oszczędności energii sięgają około 5%. Oprawy rastrowe Kan- 5/ Statecznik indukcyjny
lux wyposażone są ponadto w kompensację mocy biernej. klasy B2
www.kanlux.pl
Bezpieczeństwo
Oprawy REGIS 418 PAR PT, NOTUS
418 PAR NT, NOTUS 236 PAR NT
wykonane są w pierwszej klasie
ochronności. Wszystkie modele wyposażone są w przewód
ochronny na rastrze, dodatkowo zabezpieczający obsługę
przed porażeniem elektrycz6/ Przewód ochronny
nym. Na bezpieczeństwo na
rastrze
wpływa także staranność
wykonania wewnętrznej
instalacji opraw.
Akcesoria dodatkowe
Oprawy REGIS 418 PAR PT przeznaczone są do zainstalowania
w kasetonowych sufitach podwieszanych. Często jednak istnieje potrzeba zamocowania
tego rodzaju opraw w jednolitych podwieszanych sufitach
gipsowo-kartonowych. Aby
móc to uczynić, należy do
oprawy REGIS 418 PAR PT
przymocować specjalne
wsporniki, CLP-REGIS/PT 7/ wspornik
montowany
umożliwiające
oparcie do
oprawy
oprawy na płycie gipso- Regis 418 PAR PT
wo kartonowej. Uchwyty do rastrów sprzedawane są oddzielnie.
REGIS 418 PAR PT
NOTUS 236 PAR NT
NOTUS 418 PAR NT
O oprawach rastrowych
Pierwsze oprawy do świetlówek liniowych T12 i późniejszych T8 nie
zawierały żadnych odbłyśników. Były to najprostsze konstrukcje
nośne dla stateczników i oprawek przy nie osłoniętych źródłach
światła. Oprawy tego typu są produkowane w praktycznie nie zmienionej formie do dziś, nazywane są potocznie belkami. Kolejnym
etapem rozwoju tych opraw było dodanie przysłony która częściowo pełniła również rolę odbłyśnika. Podstawowym jednak zadaniem
przysłon jest ukierunkowanie rozsyłu światłości oprawy. Belki, dzięki
swojej prostocie oraz stosunkowo niskiej cenie, szybko stały się bardzo
popularne. Można je spotkać w oświetleniu wielu pomieszczeń o różnych charakterach. Stosowane były również powszechnie w pomieszczeniach biurowych i podobnych, a nawet w szkołach. Jednak w belkach
źródło światła znajduje się bezpośrednio w polu widzenia obserwatora,
co przy stosunkowo wysokiej luminancji nowych wersji świetlówek T8 powoduje powstawanie zjawiska olśnienia, które może być uciążliwe. Pojawienie się monitorów ekranowych komputerów radykalnie już zmieniło sposób oświetlenia
wnętrz. Wzrosły wymagania dotyczące ilości i jakości oświetlenia, co wymusiło zmiany w konstrukcji opraw. Ograniczona tym samym została możliwość stosowania belek i podobnych opraw oświetleniowych. Aby zwiększyć natężenie
oświetlenia na płaszczyźnie roboczej koniecznie stało się stosowanie w oprawach odbłyśników. Jednak przy pracy
z komputerami pojawiły się odbicia, pogorszenia kontrastu a nawet występowanie zjawiska olśnienia. Poprawienie
komfortu oświetlenia wymagało opracowania nowego sposobu ukierunkowywania światłości opraw. Najbardziej
udanym rozwiązaniem okazało się zastosowanie w odbłyśniku szeregu poprzecznie umieszczonych przesłon. W ten
sposób ograniczono luminancję oprawy dla kątów ochronnych. Rozwiązanie to pozwoliło na zachowanie wysokich
sprawności odbłyśników dzięki ograniczeniu straty energii w stosunku do innych alternatywnych rozwiązań. W celu
dalszego poprawienia sprawności oprawy modyfikowane są poprzeczki odbłyśników. Stosowane są różne kształty
i wykończenia powierzchni poprzeczek. Niektóre z nich pełnią nawet rolę poprzecznych odbłyśników poprawiając rozsył światłości oprawy w płaszczyźnie C90-270. Efektywność wszystkich opraw rastrowych obecnych na rynku nie jest
jednakowa. Najważniejszym elementem oprawy jest odbłyśnik. Powinien być wykonany z materiałów wysokiej jakości
i możliwie dużym współczynniku odbicia. Najczęściej stosowane są blachy anodyzowanego aluminium o czystości
powyżej 99,8% i współczynniku odbicia powyżej 84%. Najważniejsze dla poprawności wykonania oprawy jest położenie źródła światła względem odbłyśnika. Położenie to musi być ściśle określone, w przeciwnym razie powierzchnia
odbijająca nie zostanie w pełni wykorzystana lub pojawią się odbicia wewnętrzne przynoszące straty energii. Dobrze
wykonany odbłyśnik powinien obejmować jak największą powierzchnię świecącą źródła światła. Wystające oprawki
czy całe końce świetlówek, bądź zbyt głębokie wycięcia na końcach odbłyśnika znacznie pogarszają jego sprawność.
Rastry są obecnie najbardziej rozpowszechnioną grupą opraw
w oświetleniu wnętrz o charakterze biurowym i podobnym, choć z
założenia przeznaczone były do pomieszczeń o wysokich wymaganiach jakościowych i ilościowych oświetlenia. Swoją dużą popularność zawdzięczają dobrym parametrom świetlnym oraz konkurencyjnej cenie, która dzięki masowej produkcji utrzymuje się na niskim
poziomie. Dlatego oprawy te są chętnie instalowane również w pomieszczeniach o niewielkich wymaganiach oświetleniowych. Stanowią także mocną konkurencję dla downlightów. Dlatego rastry, mimo
spotykanych czasami krytycznych uwag dotyczących ich wyglądu, są
najlepszym wyborem przy oświetleniu wnętrz.
