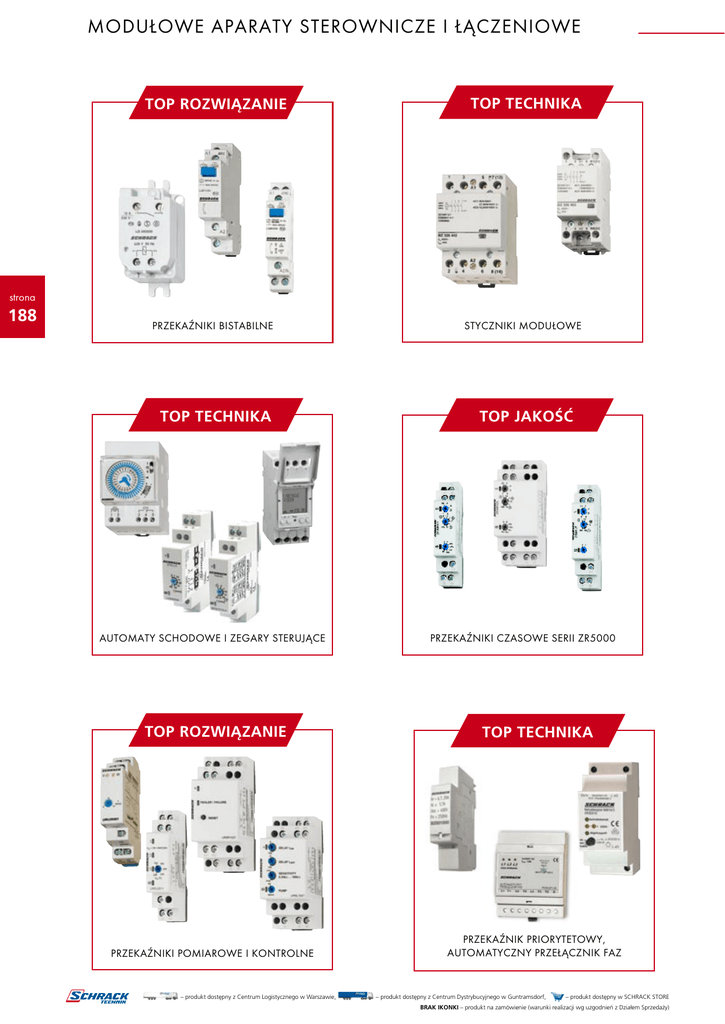

MODUŁOWE APARATY STEROWNICZE I ŁĄCZENIOWE
TOP ROZWIĄZANIE
TOP TECHNIKA
strona
188
PRZEKAŹNIKI BISTABILNE
TOP TECHNIKA
AUTOMATY SCHODOWE I ZEGARY STERUJĄCE
TOP ROZWIĄZANIE
PRZEKAŹNIKI POMIAROWE I KONTROLNE
– produkt dostępny z Centrum Logistycznego w Warszawie,
STYCZNIKI MODUŁOWE
TOP JAKOŚĆ
PRZEKAŹNIKI CZASOWE SERII ZR5000
TOP TECHNIKA
PRZEKAŹNIK PRIORYTETOWY,
AUTOMATYCZNY PRZEŁĄCZNIK FAZ
– produkt dostępny z Centrum Dystrybucyjnego w Guntramsdorf,
– produkt dostępny w SCHRACK STORE
BRAK IKONKI – produkt na zamówienie (warunki realizacji wg uzgodnień z Działem Sprzedaży)
MODUŁOWE APARATY STEROWNICZE I ŁĄCZENIOWE
TOP JAKOŚĆ
TOP TECHNIKA
strona
PRZEŁĄCZNIKI, PRZYCISKI, LAMPKI
SCHRACK COMMUNICATION CENTER
MODUŁOWE APARATY
STEROWNICZE I ŁĄCZENIOWE
w SPIS TREŚCI
ROZŁĄCZNIKI GŁÓWNE SZEREGOWE....................................................................
strona 190
PRZEKAŹNIKI IMPULSOWE. ..............................................................................................
strona 192
STYCZNIKI MODUŁOWE....................................................................................................
strona 197
AUTOMATY SCHODOWE..................................................................................................
strona 198
ZEGARY STERUJĄCE...............................................................................................................
strona 202
WYŁĄCZNIKI ZMIERZCHOWE........................................................................................
strona 207
PRZEKAŹNIKI CZASOWE....................................................................................................
strona 209
PRZEKAŹNIKI KONTROLI. ...................................................................................................
strona 217
PRZEKAŹNIK PRIORYTETOWY. ........................................................................................
strona 226
PRZEKAŹNIKI SZEREGOWE. .............................................................................................
strona 227
AUTOMATYCZNY PRZEŁĄCZNIK FAZ........................................................................
strona 228
WYŁĄCZNIK BIOENERGETYCZNY. ..............................................................................
strona 229
MODUŁOWE APARATY STEROWNICZE I ŁĄCZENIOWE. ............................
strona 230
GNIAZDA WTYKOWE, TRANSFORMATORY-MODUŁOWE........................
strona 234
SCHRACK COMMUNICATION Center..................................................................
strona 235
189
189
ROZŁĄCZNIKI GŁÓWNE SZEREGOWE
wROZŁĄCZNIKI SZEREGOWE SERII BM, 40A, 63A
wSCHRACK INFO
•
•
•
•
•
BM900011/BM900012/BM900013/BM900018
Wykonanie zgodne z IEC/EN 60-947-3
Ochrona przed dotykiem bezpośrednim zgodnie z VBG 4
Montaż zatrzaskowy na szynie TH 35
Wskaźnik położenia styków (czerwony/zielony)
Możliwość podłączenia wyzwalaczy napięciowych, styków pomocniczych, napędu FSA
(B-FA, FA, B-MSI, BD-HR)
• Możliwość oszynowania z innymi aparatami szeregowymi
wDANE TECHNICZNE
Napięcie znamionowe / częstotliwość:
230/400V AC, 50/60 Hz
Napięcie znamionowe izolacji Ui::
440V AC
strona
Znamionowe, udarowe napięcie izolacji Uimp:
4 kV (1,2/50 µsec)
190
Przekroje podłączeniowe:
1-25 mm2
Śruby zacisków:
M5
Moment dociskowy śrub:
maks. 2,4 Nm
wWYMIARY
,
,
PRĄD ZNAMIONOWY/BIEGUNY
MODUŁY
OPAK.
TYP
DOSTĘPNOŚĆ STORE
NR KATALOGOWY
40 A/1-bieg.
1
1/12
A 40/1
BM900011--
40 A/2-bieg.
2
1/6
A 40/2
BM900012--
40 A/3-bieg.
3
1/4
A 40/3
BM900013--
40 A/3+N-bieg.
4
1/3
A 40/3N
BM900018--
63 A/1-bieg.
1
1/12
A 63/1
BM900014--
63 A/2-bieg.
2
1/6
A 63/2
BM900015--
63 A/3-bieg.
3
1/4
A 63/3
BM900016--
63 A/3+N-bieg.
4
1/3
A 63/3N
BM900019--
ROZŁĄCZNIKI GŁÓWNE SZEREGOWE
wROZŁĄCZNIKI GŁÓWNE SZEREGOWE
wSCHRACK INFO
•
•
•
•
•
•
BZ900241/BZ900242/BZ900243/BZ900244
Rozłącznik główny z funkcją odłączony (rozłącznik izolacyjny)
Rozłączniki do pracy długotrwałej
Możliwość plombowania i blokowania na kłódkę
Możliwość załączania silników i wysokoindukcyjnych obciążeń
Wykonanie zgodnie z IEC/EN 60947-3
Brak możliwości podłączenia: styków pomocniczych, wyzwalaczy napięciowych, napędu
FSA, itp.
wDANE TECHNICZNE
Napięcie znamionowe / częstotliwość:
230/400 V, 50/60 Hz
Znamionowe, udarowe napięcie izolacji Uimp:
6 kV
Znamionowy prąd zwarciowy 1-sek. Icw:
2000 A
Znamionowa zdolność załączania zwarcia Icm:
2800 A
Maks. dobezpieczenie:
125 A
strona
191
191
Znamionowe napięcie izolacji:
Ui = 690 V
Prąd znamionowy:
kategoria AC 23/40/63/63/63/63 A
kategoria AC 22/40/63/80/100/125 A
Zaciski podłączeniowe:
2,5 – 50 mm2
2,5 – 5 Nm
Możliwość oszynowania:
z wył. nadmiarowoprądowymi i różnicowoprądowymi
wWYMIARY
1P
2P
3P
5,5
4P
30,5
4,5
80
45
7,3
44
17,5
35
52,5
PRĄD ZNAMIONOWY/BIEGUNY
70
60
MODUŁY
OPAK.
TYP
DOSTĘPNOŚĆ STORE
NR KATALOGOWY
40 A/1-bieg.
1
1/12
IA 1/40
BZ900241--
40 A/2-bieg.
2
1/6
IA 2/40
BZ900242--
40 A/3-bieg.
3
1/4
IA 3/40
BZ900243--
40 A/4-bieg.
4
1/3
IA 4/40
BZ900244--
63 A/1-bieg.
1
1/12
IA 1/63
BZ900261--
63 A/2-bieg.
2
1/6
IA 2/63
BZ900262--
63 A/3-bieg.
3
1/4
IA 3/63
BZ900263--
63 A/4-bieg.
4
1/3
IA 4/63
BZ900264--
80 A/2-bieg.
2
1/6
IA 2/80
BZ900282--
80 A/3-bieg.
3
1/4
IA 3/80
BZ900283--
80 A/4-bieg.
4
1/3
IA 4/80
BZ900284--
100 A/1-bieg.
1
1/12
IA 1/100
BZ900201--
100 A/2-bieg.
2
1/6
IA 2/100
BZ900202--
100 A/3-bieg.
3
1/4
IA 3/100
BZ900203--
100 A/4-bieg.
4
1/3
IA 4/100
BZ900204--
125 A/3-bieg.
3
1/4
IA 3/125
BZ900223--
125 A/4-bieg.
4
1/3
IA 4/125
BZ900224--
PRZEKAŹNIKI IMPULSOWE (BISTABILNE) SZEREGOWE
wPRZEKAŹNIKI IMPULSOWE (BISTABILNE) SZEREGOWE
wSCHRACK INFO
•
•
•
•
•
•
lq611230
wNORMY
Wykonanie od 1 do 4 styków
Zaciski od góry i od dołu windowe
Montaż na szynie TH 35 – EN 50022
Stopień ochrony: IP20
Styki bezkadmowe
Pozycja pracy dowolna
IEC/EN 60669-2-2
wAKCESORIA
Moduł kompensacyjny
Moduł diodowy
wDANE TECHNICZNE
Obwód sterownia:
strona
Napięcie sterowania Us:
8, 12, 24, 48, 230V AC 50Hz
192
8, 12, 24, 110V DC
Tolerancja napięcia:
0,9 - 1,1 x U s
Moc cewki przy załączaniu:
12 VA / 7 W
Min. czas trwania sygnału:
> 200 ms
Czas załączenia (długotrwałego):
1 Mod.: 1 godz. z dystansami bez ograniczeń
2 Mod.: maks. 1 godz. z dystansami
Obwód prądowy:
Znamionowe napięcie pracy 1-biegunowy:
250V AC
240 / 415V AC
Min. napięcie pracy U min :
24V AC/DC
Prąd znamionowy DC:
24 V
I e 16 A
48 V
I e 12,5 A
230 V
Ie 1 A
Znamionowy prąd obciążenia w kat. AC1 I u :
16 A AC
Krótkotrwały prąd zwarciowy:
10 kA (z dobezpieczeniem 20 A gL/gG)
Żywotność elektryczna:
40 x 10 2 łączeń
Żywotność mechaniczna:
1 x 10 6 łączeń
0,5-10 mm 2 jedno- i wielożyłowe (drut)
0,5-6 mm 2 linka z tuleją
Temperatura otoczenia:
-25° C do +45° C
wWYMIARY I SCHEMAT
1TE
1
2TE
2
3
1
45
To samo
êród∏o
zasilania
90
90
A1
A2
2
4
3
17,5
4
35
5,5
L1
25,7
44
60
N
1
sygnalizacja
za∏àczenia,
dioda LED Êwieci
1 + 4
2
sygnalizacja
za∏àczenia,
dioda LED miga
dioda miga,
d∏ugotrwale
Êwieci, obcià˝enie za∏àczone
3
dioda LED
trwale Êwieci
4
dioda LED
trwale miga
generator impulsów
PRZEKAŹNIKI IMPULSOWE (BISTABILNE) SZEREGOWE
wPRZEKAŹNIKI IMPULSOWE (BISTABILNE) SZEREGOWE (kontynuacja)
wKOMPENSACJA
Moduł kompensacyjny umożliwia instalację odpowiednio większej ilości przycisków wyposażonych w jarzeniowe
podświetlenie w obwodzie przekaźnika impulsowego.
W poniższej tabelce pokazano, jaki wpływ na ilość możliwych do zainstalowania w obwodzie przekaźnika przycisków
podświetlanych, ma zastosowanie modułu kompensacyjnego. Moduł stosowany wyłącznie na napięcie 230V AC. Widać
też, jakie są bazowe możliwości przekaźnika bez zastosowania modułu kompensacyjnego.
Przekaźnik impulsowy
1P-2P
3P-4P
0
8*
15*
1
23*
X
2
46*
43*
strona
193
193
* liczba przycisków z jarzeniówkami 0,6 mA
OPIS
NAPIĘCIE ZNAMIONOWE CEWKI OPAK.
Przekaźnik impulsowy, 1Z, 16A
DOSTĘPNOŚĆ
STORE
NR KATALOGOWY
8V AC
1/12
LQ611008--
12V AC
1/12
LQ611012--
24V AC/12V DC
1/12
LQ611024--
48V AC/24V DC
1/12
230V AC
1/12
12V DC
1/12
LQ612012--
24V AC/12V DC
1/12
LQ612024--
48V AC/24V DC
1/12
LQ612048--
LQ611048-
1
LQ611230--
110V AC
230V AC
1/12
LQ612110--
Przekaźnik impulsowy, 2P
230V AC
1/12
LQ618230--
Przekaźnik impulsowy 2Z + LED
230V AC
1/12
LQ622230--
Przekaźnik impulsowy 1Z+1R, 16A
24V AC/12V DC
1/12
LQ614024--
48V AC/24V DC
1/12
LQ614048--
110V AC
1/12
LQ614110--
230V AC
1/12
LQ614230--
LQ612230--
24V AC/12V DC
1
LQ616024--
48V AC/24V DC
1
LQ616048--
110V AC
1
LQ616110--
230V AC
1
LQ616230--
Przekaźnik impulsowy 1P, 16A
8V AC
1
LQ617008--
12V AC
1
LQ617012--
24V AC/12V DC
1
LQ617024--
48V AC/24V DC
1
LQ617048--
110V AC
1
LQ617110--
230V AC
1
LQ617230--
Przekaźnik impulsowy 2Z, 16A+LED
24V DC
1
LQ622D24--
1/12
LQ690001--
PRZEKAŹNIKI IMPULSOWE CENTRALNEGO STEROWANIA
wPRZEKAŹNIKI IMPULSOWE CENTRALNEGO STEROWANIA
wSCHRACK INFO
•
•
•
•
•
•
lq661230
wNORMY
Wykonanie od 1 do 3 styków
Zaciski od góry i od dołu windowe
Montaż na szynie TH 35
Styki bezkadmowe
Pozycja pracy dowolna
IEC/EN 60699
wAKCESORIA
Moduł grupowy diodowy
wDANE TECHNICZNE
Obwód sterownia:
strona
Napięcie sterowania Us:
24, 110, 230V AC, inne na zapytanie
194
Częstotliwość znamionowa:
50 Hz 24 V; 50 - 400 Hz 240 V
Tolerancja napięcia:
0,9 - 1,1 x Us
Moc cewki przy załączaniu 12 VA / 7 VA
Min. czas trwania sygnału:
> 200 ms
Czas załączenia (długotrwałego):
1 Mod.: 1 godz. z dystansami bez ograniczeń
2 Mod.: maks. 1 godz. z dystansami
Obwód prądowy:
250V AC; 2 / 3
240 / 415V AC
Min. napięcie pracy Umin: 24V AC/DC (Us 8-110 V)
Znamionowy prąd obciążenia w kat. AC1 Iu:
16 A AC
Prąd znamionowy DC:
24 V Ie 16 A
48 V Ie 12,5 A
230 V Ie 1 A
Krótkotrwały prąd zwarciowy:
10 kA (z dobezpieczeniem 20 A gL/gG)
40 x 102 łączeń
1 x 103 łączeń
0,5-10 mm2 jedno- i wielożyłowe
0,5-6 mm2 linka z tuleją
-25° C do +45° C
PRZEKAŹNIKI IMPULSOWE CENTRALNEGO STEROWANIA
wPRZEKAŹNIKI IMPULSOWE CENTRALNEGO STEROWANIA (kontynuacja)
wWYMIARY I SCHEMAT
1TE
2TE
Schemat pod∏àczenia sterowania centralnego, grupowego i lokalnego
D3
D2
D4
modu∏ diodowy
60
ON
A1
A2/N
2
OFF
przekaênik centr.
OFF
ZAŁ
WYŁ
przekaênik centr.
A2/N
2
1
1
ON
A1
A2/N
2
OFF
sterowanie lokalne
D1
ON
A1
sterowanie lokalne
5,5
25,7
44
1
sterowanie lokalne
przekaênik centr.
sterowanie
grupowe 1
35
17,5
WYŁ
ZAŁ
45
90
90
GRUPA 1
sterowanie centralne
GRUPA 2
WYŁ
ZAŁ
WYŁ
OFF
ZAŁ
ON
A1
A2/N
2
OFF
1
ON
A1
A2/N
2
OFF
sterowanie lokalne
D1
A2/N
2
1
sterowanie lokalne
D3
modu∏ diodowy
przekaênik centr.
D2
ON
A1
sterowanie lokalne
sterowanie
grupowe 2
D4
1
przekaênik centr.
ZA¸.
przekaênik centr.
WY¸.
N
L2
wPRZEKAŹNIK IMPULSOWY I MODUŁ KOMPENSACYJNY
KOMPENSACJA:
Moduł kompensacyjny umożliwia instalację odpowiednio większej ilości przycisków wyposażonych w jarzeniowe podświetlenie
w obwodzie przekaźnika impulsowego centralnego sterowania.
W poniższej tabelce pokazano, jaki wpływ na ilość możliwych do zainstalowania w obwodzie przekaźnika przycisków
podświetlanych, ma zastosowanie modułu kompensacyjnego. Moduł stosowany wyłącznie na napięcie 230V AC. Widać
też, jakie są bazowe możliwości przekaźnika bez zastosowania modułu kompensacyjnego.
Przekaźnik impulsowy
1P-2P
3P-4P
0
8*
15*
1
23*
X
2
46*
43*
* liczba przycisków z jarzeniówkami 0,6 mA
OPIS
MOD.
NapiĘcie znamionowe
OPAK.
DOSTĘPNOŚĆ
STORE
NR KATALOGOWY
Przekaźnik impulsowy centr., 1Z
1
24V AC
1/12
LQ661024--
1
230V AC
1/12
LQ661230--
2
110V AC
1/6
LQ663110--
2
230V AC
1/6
LQ663230--
Przekaźnik impulsowy centr., 2Z + 1R
2
230V AC
1
LQ665230--
Przekaźnik impulsowy centr., 1Z + 1R
2
230V AC
1
LQ669230--
Moduł diodowy grupowy
1
-
1
LQ690000--
1
-
1/12
LQ690001--
strona
195
195
PRZEKAŹNIKI IMPULSOWE PUSZKOWE
wPRZEKAŹNIKI IMPULSOWE PUSZKOWE 10 A, 230V AC, 1Z
lq203_f.eps
lq203_m.eps
• Obciążalność styków przy lampach fluorescencyjnych:
- 36 opraw świetlówkowych niekompensowanych
o mocy 36 W
- 40 opraw świetlówkowych kompensowanych
o mocy 36 W
wSCHRACK INFO
•
•
•
•
strona
196
Napięcie cewki: 24, 48, 230V AC
Prąd znamionowy: 10 A
Ciągła praca cewki
Do zabudowy w puszce instalacyjnej lub do montażu na szynie TH 35 (dzięki zast. FSS1)
NapiĘcie cewki/opis
Wym (SxWxG) mm
Opak.
Typ
24V AC, 14V DC/1 Z
26,5x61x28,2
1/10
FS 1/24AC
DOSTĘPNOŚĆ
STORE
Nr katalogowy
LQ203024--
24V DC/1 Z
26,5x61x28,2
1/10
FS 1/24DC
LQ213024--
48V AC, 28V DC/1 Z
26,5x61x28,2
1/10
FS 1/48AC
LQ203048--
230V AC, 127V DC/1 Z
26,5x61x28,2
1/10
FS 1/230AC
LQ203230--
Mocowanie zatrzaskowe na TH 35
9x50x5
1/10
FSS1
LQ300008--
wPRZEKAŹNIKI IMPULSOWE PUSZKOWE 10 A, 230V AC, 2P
wSCHRACK INFO
•
•
•
•
lq2070_f.eps
Napięcie cewki: 24, 230V AC
Prąd znamionowy: 10 A
Ciągła praca cewki
Do zabudowy w puszce instalacyjnej lub do montażu na szynie TH 35
(dzięki zast. GM43S)
• Obciążalność styków przy lampach fluorescencyjnych:
- 36 opraw świetlówkowych
niekompensowanych o mocy 36 W
- 40 opraw świetlówkowych kompensowanych o mocy 36 W
lq20702m.eps
NapiĘcie cewki/opis
WYM (SxWxG) mm
Opak.
Typ
DOSTĘPNOŚĆ
STORE
-
Nr katalogowy
24V AC, 12V DC/2 P
47x58x34
1/10
GM 43/24AC
230V AC, 110V DC/2 P
47x58x34
1/10
GM 43/230AC
LQ207024--
LQ207220--
5x40x30
1/10
GM 43S
LQ300007--
Mocowanie zatrzaskowe na szynie TH 35
dla GM 43, (niezbędne 2 sztuki)
STYCZNIKI MODUŁOWE
w STYCZNIKI MODUŁOWE 1/2/3/4-POLOWE
wSCHRACK INFO
BZ326471
BZ326453
• 1 moduł = 17,5 mm
• Możliwość zastosowania styków pomocniczych
• IP 20
1
3
2
4
A1
A2
1 R3
A1
A2
strona
2 R4
197
197
R1 R3
A1
A2
BZ326442
BZ326463
OPIS
R2 R4
NAPIĘCIE
CZĘSTOTLIWOŚĆ
DOSTĘPNOŚĆ STORE
Nr katalogowy
AC230V
50/60Hz
Stycznik modułowy AC1: 20A/400V, 2Z
AC24V
50/60Hz
AC230V
50/60Hz
AC24V
50/60Hz
BZ326474--
AC230V
50/60Hz
BZ326475--
1-POLOWY, 1 MODUŁ = 17,5 mm
BZ326471--
2-POLOWY, 1 MODUŁ = 17,5 mm
Stycznik modułowy AC1: 20A/400V, 1Z+1R
AC24V
50/60Hz
Stycznik modułowy AC1: 20A/400V, 1Z+1R AC230V
50/60Hz
Stycznik modułowy AC1: 25A/400V, 2Z + 2R
AC230V
50/60Hz
BZ326453-
BZ326437--
BZ326421-
BZ326438-BZ326472--
50/60Hz
BZ326476--
50/60Hz
BZ326479--
Stycznik modułowy AC1: 20A/400V, 2R
AC230V
50/60Hz
BZ326439--
AC24V
50/60Hz
BZ326480--
AC230V
50/60Hz
BZ326481--
AC24V
50/60Hz
BZ326460--
AC230V
50/60Hz
BZ326461--
4-POLOWY, 2 MODUŁY = 35 mm
AC24V
50/60Hz
50/60Hz
BZ326462-
BZ326463--
AC24V
50/60Hz
BZ326464--
50/60Hz
BZ326465--
AC24V
50/60Hz
BZ326467--
AC230V
50/60Hz
BZ326468--
AC24V
50/60Hz
BZ326443--
AC230V
50/60Hz
AC230V
50/60Hz
AC24V
50/60Hz
AC230V
50/60Hz
AC230V
50/60Hz
BZ326452--
AC230V
50/60Hz
BZ326469--
BZ326442-BZ326466-BZ326445--
BZ326444--
STYCZNIKI MOCY ZNAJDUJĄ SIĘ W KATALOGU “ROZWIĄZANIA DLA PRZEMYSŁU”.
STYCZNIKI MODUŁOWE / AUTOMATY SCHODOWE
w BLOK STYKÓW POMOCNICZYCH DO STYCZNIKÓW MODUŁOWYCH
wSCHRACK INFO
• 2-polowy
• 0,5 modułu = 8,8 mm
• 1 blok styków pomocniczych do jednego stycznika
BZ326470
Opis
DOSTĘPNOŚĆ Blok styków pomocniczych AC15: 3A, 1Z+1R strona
STORE
Nr katalogowy
BZ326470--
w STYCZNIK MODUŁOWY SERII BZ, 4-POLOWY
wSCHRACK INFO
198
• Szerokość = 45 mm
• Brak możliwości użycia styków pomocniczych
• Możliwość uszczelnienia
BZ326441
OPIS
NAPIĘCIE
CZĘSTOTLIWOŚĆ
Stycznik modułowy serii BZ AC1: 20A/400V, 4Z
AC230V
50/60Hz
DOSTĘPNOŚĆ STORE
Nr katalogowy
BZ326441--
wAUTOMATY SCHODOWE LUX 710
wDANE TECHNICZNE
•
•
•
•
•
Nastawialny czas 30s do 99 minut z dokładnością sekundową
Nastawialne ostrzeżenie: 0 –30s, redukcja jasności
Tryb pracy ciągłej: 60 minut przez długotrwałe przyciśnięcie
Niezależne od synchronizacji sieci
Funkcja diagnostyczna: wskazanie sposobu pracy i czasu pracy
BZ327700
wWSKAZÓWKI
Automaty serii Lux 710 pozwalają na kontrolę czasu pracy lamp, co pozwala ocenić ewentualną konieczność ich wymiany. Dane zapisywane są w EEPROM-ie. W przypadku zaniku napięcia podczas załączonych styków, następuje rozłączenie
i należy powtórnie wcisnąć przycisk (nie ma automatycznego powrotnego załączenia).
wWYMIARY I SCHEMAT
T
T
T
L 1
N 2
T
L 1
N 2
T
N
T
T
T
N
T FIX ON
L
T
max. 50 mA
L
T FIX ON
max. 50 mA
Pod∏àczenie 3-przewodowe
OPIS
Automat schodowy 35 mm Lux 710
Pod∏àczenie 4-przewodowe
MODUŁY
OPAK.
TYP
WAGA (kg)
2
1
LUX 710
0,1
DOSTĘPNOŚĆ
STORE
NR KATALOGOWY
BZ327700--
AUTOMATY SCHODOWE
wAUTOMAT SCHODOWY TIMON
wDANE TECHNICZNE
•
•
•
•
•
Funkcja oszczędzania energii
Zakres nastawy czasu: 30 s – 30 minut
Niski poziom hałasu przy przełączaniu
Automatyczne wykrywanie podłączenia 3/4-przewodowego
Szerokość 17,5 mm (1TE)
wDANE TECHNICZNE
NASTAWY CZASOWE
Zakres nastaw:
czas 30 s - 30 min
SYGNALIZACJA
Zielona dioda LED U ON:
sygnalizacja obecności napięcia zasilającego
Żółta dioda LED ON/OFF:
sygnalizacja pozycji wyjścia przekaźnikowego
strona
199
199
DANE MECHANICZNE
Obudowa plastikowa:
IP 40
Montaż:
TH 35 zgodnie z EN 60715
Stopień ochrony:
IP 20
maks. 1 Nm
1 x 0,5 do 2,5 mm2 z/bez końcówki kablowej
1 x 4 mm2 z końcówką kablową
2 x 0,5 do 1,5 mm2 z/bez końcówki kablowej
2 x 2,5 mm2 elast. bez końcówki kablowej
OBWÓD WEJŚCIOWY
Zasilanie:
zaciski L - N
Napięcie znamionowe:
230V AC / 50/60 Hz
Tolerancja:
-15% do 10%
Potrzeby własne:
2 VA (1,0 W)
Znamionowa częstotliwość:
AC 48 do 63 Hz
Gotowość do ponownego załączenia:
500 ms
Kategoria przepięciowa:
III (zgodnie z IEC 60664-1)
WYJŚCIE
250V AC
Obciążalność (odstęp < 5mm):
10 A długotrwale
Obciążalność (odstęp > 5mm):
16 A długotrwale
Załączalny prąd udarowy (20 ms):
80 A
30 x 106 łączeń
obciążenie rezystancyjne 105 łączeń przy 16A 250V AC
obciążenie lampami 80.000 łączeń przy 1000W 250V AC
Obciążenie jarzeniówkami:
maks. 100 mA równolegle do przycisków
Ochrona przeciążeniowa:
tak, elektroniczna
DOKŁADNOŚĆ
Podstawowa:
±5% wartości maksymalnej
Nastaw:
<15% wartości maksymalnej
Powtórzeń:
<2%
Wpływ teperatury:
≤1%
WARUNKI OTOCZENIA
-25 do +550C
Wilgotność względna:
15% do 85% (zgodnie z IEC 60721-3-3 klasa 3K3)
OPIS
Automat schodowy 17,5 mm TIMON
MODUŁY
OPAK.
TYP
WAGA (kg)
1
1
TIMON
0,07
DOSTĘPNOŚĆ
STORE
NR KATALOGOWY
BZ327210-A
AUTOMATY SCHODOWE
wAUTOMATY SCHODOWE VOWA
wSCHRACK INFO
•
•
•
•
•
•
•
•
BZ327350
Ostrzeżenie przed wyłączeniem
Powtórne załączenie, długotrwałe załączenie, programowalne
Funkcja oszczędności energii
Niski poziom hałasu przy załączaniu
Wysoka wytrzymałość łączeniowa, 80 A pik prądowy
Automatyczne rozpoznanie 3-/4-przewodowego podłączenia
Obciążenie jarzeniówkami do 100 mA
Szerokość 17,5 mm
wFUNKCJE
strona
200
P – Załączanie udarowe bez funkcji czasowej
0 – Załączony
1 – długotrwałe świecenie (załączenie)
TW – ustawienie automatyczne z funkcją ostrzeżenia
T – ustawienie automatyczne z funkcją nastawiania czasu, tylko w BZ327360
PN – załączenie udarowe beznapięciowe tylko BZ327360
Automat schodowy większej mocy VOWA PLUS
Dodatkowe wejście sterownicze umożliwia w trybie T i TW wysterowanie automatu schodowego napięciem 8 do 230V
AC/DC.
wDANE TECHNICZNE
maks. 1 Nm
1 x 0,5 do 2,5 mm 2 z i bez tulejki
2 x 0,5 do 1,5 mm 2 z i bez tulejki
Zasilanie:
zaciski L - N
230V AC / 50/60 Hz
Potrzeby własne:
2 VA (1,0 W)
Długotrwałe załączenie:
100%
Gotowość do ponownego załączenia:
500 ms
III (IEC 60664-1)
Ilość styków:
1 zwierny
250V AC
Obciążalność odstęp < 5mm:
10 A długotrwale
Obciążalność odstęp > 5mm:
16 A długotrwale
Znamionowy prąd obciążenia w kat. AC1
16 A 250 V
Obciążenie żarówkami
1000 W 250V
Załączalny prąd udarowy (20 ms):
80 A
30 x 10 6 łączeń
Wejście sterownicze B1
Podłączenie:
Przycisk B1-N (podłączenie 3-przewodowe)
Przycisk B1-L (podłączenie 4-przewodowe)
Obciążenie jarzeniówkami:
maks. 100 mA równolegle do przycisku
Dodatkowe wejście sterownicze BZ327360
Podłączenie:
Napięcie sterowania zaciski C1 (+)- C2
Napięcie wysterowania:
8..230V AC/DC
-25 do +55 0 C (odpowiada IEC 68-1)
MODUŁY
OPAK.
Automat schodowy VOWA
OPIS
1
1
BZ327350--
Automat schodowy VOWA-PLUS
1
1
BZ327360--
DOSTĘPNOŚĆ
STORE
NR KATALOGOWY
AUTOMATY SCHODOWE
wAUTOMAT SCHODOWY MECHANICZNY
wschrack info
•
•
•
•
•
bz326350.eps
Zakres nastaw: 1 do 7 min.
Ustawiany skokowo co 15 sek.
Obciążalność: 16 A przy 230V AC, cos ϕ = 1
Obciążalność jarzeniówkami w przyciskach
podświetlanych: maks. 50 mA
Podłączenie 3- lub 4-przewodowe
bz32635m.eps
wZakres zastosowania
• Do stosowania jako przekaźnik czasowy
• Załączany ponownie po ok. 30 sek.
• Żarówki, świetlówki do 2000 W
OPIS
WYM. (SxWxG) mm
Automat schodowy mechaniczny 1-7 min
17,5x84x69
DOSTĘPNOŚĆ
STORE
NR KATALOGOWY
BZ326350--
wPRZEKAŹNIK IMPULSOWY STELLA
wDANE TECHNICZNE
•
•
•
•
wFUNKCJE
Elektroniczny przekaźnik impulsowy z funkcją oszczędzania energii. Wejście sterujące umożliwia podłączenie
przycisków z podświetleniem jarzeniowym (przy maksymalnym obciążeniu 100mA). Możliwe podłączenie 3- lub
4-przewodowe. Jeśli nie jest wciśnięty żaden przycisk,
aparat wyłączy oświetlenie (funkcja oszczędzania energii).
OPIS
WYM. (SxWxG) mm
Przekaźnik impulsowy STELLA
17,5x84x65
•
•
•
•
•
•
•
•
•
Zakres nastawy czasu: 30 s – 30 minut
Napięcie sterowania 230V AC
Obudowa plastikowa z materiału samogasnącego
Montaż na szynie TH 35, szerokość tylko 1 moduł
(1TE)
Elektroniczne zabezpieczenie przeciążeniowe
Temperatura otoczenia -25°C do +55°C
Wyjście przekaźnikowe: styk 1Z, 250V AC,
Obciążalność przy zabudowie w odległościach >5mm
16A
Obciążalność przy zabudowie w odległościach <5mm
10A
Żywotność mechaniczna:30 x106 łączeń
Żywotność elektryczna: 105 łączeń przy 16A, 250V AC
Obciążalność lampami: 80 000 łączeń przy 1000W,
250V AC
DOSTĘPNOŚĆ
STORE
NR KATALOGOWY
LQ540000--
strona
201
201
CYFROWE ZEGARY STERUJĄCE
wCYFROWY ZEGAR 1-KANAŁOWY, PROGRAM TYGODNIOWY, 1 MODUŁ
wSCHRACK INFO
•
•
•
•
•
•
•
•
Dowolne zblokowanie dni tygodnia
Program dzienny, tygodniowy
Rezerwa działania 10 lat
50 komórek pamięci
Przycisk przełączania czasu lato/zima
Wskaźnik stanu załączenia
Bateria wymienna typ CR2032
Przycisk manualny ON/OFF
wDIAGRAM PRACY
wWYMIARY
strona
202
wDANE TECHNICZNE
Wymiary W x S x G (mm)
45 x 17,5 x 60
Waga (około)
0,1 kg
Napięcie pracy
230 V/50-60 Hz
Potrzeby własne:
5 VA (przy 230V AC)
Obciążalność styków AC
rezystancyjna (VDE, IEC):
16 A/250V AC
indukcyjna przy cos ϕ:
8 A/250V AC
dla jarzeniówek: 1000 W
Wyjście przekaźnikowe:
bezpotencjałowe
Styki:
1 przełączny
-25°C ... +55°C
Klasa ochrony:
II
Dokładność działania:
± 1s/dobę przy +20°C
Najkrótszy czas przełączania:
1 min.
Programowanie:
co 1 min.
Ilość komórek pamięci:
50
Wyłącznik manualny:
automatyczne / praca ręczna stałe załączenie / stałe wyłączenie
Blokowanie dni tygodnia:
dowolne
Program wakacyjny:
tak
2,5 mm2
OPIS
Zegar cyfrowy 1 kanałowy / tygodniowy
MODUŁY
OPAK.
TYP
1
1
DIGI 42 M1
DOSTĘPNOŚĆ
STORE
NR KATALOGOWY
BZ326440-A
wcyfrowe zegary 1- I 2-KANAŁOWE
wSCHRACK INFO
•
•
•
•
•
Podświetlanie reklam
Oświetlenie uliczne
Oświetlenie witryn sklepowych
Środowisko biurowe i domowe
Sterowanie urządzeniami, silnikami, pompami
45
wZASTOSOWANIE
Program dobowy i tygodniowy
50 komórek pamięci
Automatycznie przełączany czas letni/zimowy
Przełącznik manualny ON/OFF
Blokowanie dni tygodnia przy dowolnym wyborze programu
Pamięć nieulotna (EEPROM)
82
BZ328371
•
•
•
•
•
•
•
•
strona
203
203
35
38
5,5
68
WYM. (SxWxG) mm
DOSTĘPNOŚĆ
OPIS
JĘZYK
Zegar cyfrowy, 1 kanał GB, PL,S, N, DK, FIN, L, H
35x85x60
Zegar cyfrowy, 2 kanały GB, PL,S, N, DK, FIN, L, H
35x85x60
35x85x60
Zegar cyfrowy, 2 kanały, z dodatkowymi funkcjami
STORE
NR KATALOGOWY
BZ328391--
BZ328392-BZ328382--
wcyfrowe zegary astro – 1- I 2-KANAŁOWE
w SCHRACK INFO
•
•
•
•
•
Funkcja zegara astronomicznego ASTRO
Automatycznie przełączany czas letni/zimowy
Przełącznik manualny ON/OFF
Blokowanie dni tygodnia przy dowolnym wyborze
programu
• Pamięć nieulotna (EEPROM)
• Montaż na szynie TH 35
BZ328A92
wZASTOSOWANIE
• Podświetlanie reklam
• Oświetlenie uliczne
• Oświetlenie witryn sklepowych
OPIS
JĘZYK
Zegar cyfrowy ASTRO, 1 kanał GB, PL,S, N, DK, FIN, L, H
35x85x60
Zegar cyfrowy ASTRO, 2 kanały GB, PL,S, N, DK, FIN, L, H
35x85x60
WYM. (SxWxG) mm
DOSTĘPNOŚĆ
STORE
NR KATALOGOWY
BZ328A91-BZ328A92--
wZEGAR CYFROWY Z PROGRAMEM ROCZNYM
107
5
•
•
•
•
45
82
wSCHRACK INFO
44
68
W pełni automatyczne przełączenie czas letni/zimowy
Najkrótszy czas przełączenia 1 sek.
Data/czas fabryczne
bz327662
wDANE TECHNICZNE
strona
204
•
•
•
•
•
Stałe załączenie/wyłączenie
Blokowanie dni tygodnia przy dowolnym wyborze programu
Wskaźnik przełączenia/zadziałania
Możliwość programowania przez komputer z oprogramowaniem PC-SET
Antena DCF 77 jako akcesoria
Styki przełączne:
2 lub 4
Ilość komórek pamięci:
400
Potrzeby własne:
5 VA
Znamionowy prąd łączeniowy AC:
Obciążenie rezystancyjne (VDE, IEC):
16 A/250V AC
Obciążenie indukcyjne przy cos ϕ:
0,6 2,5 A/250V AC
Obciążenie jarzeniówkami: 1000 W
Wyjście:
bezpotencjałowe
Dokładność działania:
± 1s/dobę przy +20°C
Przełącznik manualny:
automatyczny/ręczny
OPIS
MODUŁY OPAK.
TYP
WAGA (kg)
DOSTĘPNOŚĆ
STORE
NR KATALOGOWY
Zegar cyfrowy 2 kanałowy z prog. rocznym/z radiem
6
1
V97/2digi150 JF
0,6
BZ327662--
Zegar cyfrowy 4 kanałowy z prog. rocznym/z radiem
6
1
V97/4digi150 JF
0,6
BZ327664--
wAKCESORIA DO ZEGARÓW Z PROGRAMEM ROCZNYM
wSCHRACK INFO
Antena radiowa:
W połączeniu z zegarem BZ327662 lub BZ327664.
Antena do zastosowania zewnętrznego, IP54.
bz327900
bz327930
wDANE TECHNICZNE
• O
programowanie do pierwszego ustawienia programu, dla WINDOWS od 3.11
• Asystent do programowania
• Graficzne przedstawienie programu
• Ręczne programowanie do czterech programów, daty
i czasu
• Pamięć programu w EEPROM
• Podwójne, bezpośrednie złącze szeregowe
OPIS
OPAK.
TYP
•
•
•
•
•
Wybieranie, wysyłanie, odbieranie poprzez program
Biblioteka symboli przydzielonych kanałów
Automatyczny przydział wolnych dni
Obliczanie ruchomych świąt
Drukowanie programu łączeniowego i graficznych
ustawień
• Z programem astronomicznym
• Wymienne baterie
• Programowanie czasów poprzez PC
DOSTĘPNOŚĆ
STORE
NR KATALOGOWY
Zestaw do programowania
1
PC-Set
BZ327900--
Antena DCF 77
1
DCF 77
BZ327930--
MECHANICZNE ZEGARY STERUJĄCE
wZEGARY MECHANICZNE, 1 KANAŁ, 1 MODUŁ, PROGRAM DOBOWY
•
•
•
•
45
90
wSCHRACK INFO
17,5
44
68
5,5
Najkrótszy czas przełączenia 30 min
Programowalny co 30 min
Przełącznik ręczny: automatyczny / stałe załączenie (ON/OFF)
Model BZ326450 z rezerwą działania 150 godzin
WYMIARY
bz326448
wWSKAZÓWKI
W zegarach synchronizujących się z siecią, dokładność zależy od jakości napięcia sieciowego. Synchrona nie wolno
stosować, kiedy jakość napięcia z sieci jest niewłaściwa lub niestabilna. Dokładność zależy właśnie od jakości napięcia.
wDANE TECHNICZNE
strona
Pobór mocy przy 230V AC:
205
205
ca. 1 VA
16 A/250V AC
0,6 4 A/250V AC
Obciążenie żarówkami: 1000 W
styk bezpotencjałowy
Styk:
1 zwierny
Klasa izolacji/stopień ochrony:
II/IP 20
Dokładność:
synchronizacja z siecią w BZ 326 448, ± 2,5s/dzień +20°C w BZ 326 450
OPIS
MODUŁY
OPAK.
TYP
WAGA (kg)
DOSTĘPNOŚĆ
STORE
NR KATALOGOWY
Zegar mechaniczny dzienny Synchron
1
1
V 86/1 STM 1
0,10
BZ326448--
Zegar mechaniczny dzienny Quartz
1
1
V86/1 QRTM1
0,11
BZ326450--
wZEGARY MECHANICZNE DO MONTAŻU NA PŁASZCZYŹNIE,
PROGRAM DOBOWY
72
52
wSCHRACK INFO
102,5
72
• Najkrótszy czas przełączenia 15 min.
• Programowalny co 15 min.
• Wskaźnik stanu przełączenia
66
38
bz326424
wWSKAZÓWKI
OPIS
OPAK.
TYP
WAGA (kg)
Zegar mechaniczny dzienny Synchron
1
MIL 72A/1STu.ZH
0,22
BZ326424--
Zegar mechaniczny dzienny Quartz
1
MIL72/QRTUZH
0,23
BZ326484--
DOSTĘPNOŚĆ
STORE
NR KATALOGOWY
MECHANICZNE ZEGARY STERUJĄCE
wZEGARY MECHANICZNE, PROGRAM DOBOWY, 1 KANAŁ, 3 MODUŁY
52,5
• Najkrótszy czas przełączenia 30 min
• Programowalny co 30 min
• Przełącznik manualny: automatyczny / stałe załączenie ON/OFF
45
82
wSCHRACK INFO
38
5,5
68
bz327031
wWSKAZÓWKI
strona
206
wDANE TECHNICZNE
Pobór mocy przy ca. 1 VA
16 A/250V AC
0,6 4 A/250V AC
Styki:
1 przełączny
II/IP 20
Dokładność:
typowa ± 2,5s/dobę przy +20°C
OPIS
MODUŁY
OPAK.
TYP
WAGA (kg)
DOSTĘPNOŚĆ
STORE
NR KATALOGOWY
Zegar mechaniczny dobowy Synchron
3
1
V 97/1 STU
0,16
BZ327031--
Zegar mechaniczny dobowy Quartz
3
1
V 97/ 1 QRTU
0,17
BZ327131--
wZEGAR MECHANICZNY Z PROGRAMEM DOBOWYM I TYGODNIOWYM
wSCHRACK INFO
•
•
•
•
Rezerwa działania 150 godzin
Najkrótszy czas przełączenia program dobowy (T): 30 min
Najkrótszy czas przełączenia program tygodniowy (W): 3 godziny
Przełącznik manualny: automatyczny / stałe załączenie / ON/OFF
SCHEMAT
BZ326401
wDANE TECHNICZNE
Programowanie:
dobowy 30 min, tygodniowy 3 godziny
Styki przełączne:
T 1, W 1
Pobór mocy przy 230V AC:
ca. 1 VA
16 A/250V AC
0,6 4 A/250V AC
Styki:
2 przełączne
II/IP 20
Dokładność:
typowa ± 2,5 s/dobę przy +20 °C
OPIS
MODUŁY
Zegar mechaniczny dobowy/tygodniowy Quartz
6
OPAK.
TYP
WAGA (kg)
1
V 86/2 QRTUWU
0,22
DOSTĘPNOŚĆ
STORE
NR KATALOGOWY
BZ326401--
WYŁĄCZNIKI ZMIERZCHOWE
wWYŁĄCZNIK ZMIERZCHOWY ZEWNĘTRZNY
wDANE TECHNICZNE
• Przełączanie: elektroniczne
• Histereza: 1,3 nastawianej wartości
• Zwłoka czasowa: nastawiana w przedziale 20-120 s
• Wskaźnik stanu załączenia:
nieopóźniony
• Temperatura otoczenia: od -35° do +60°
• Klasa ochrony: II
• Stopień ochrony: IP54
• Montaż w płaszczyźnie: pionowej lub
poziomej
• W
yłącznik zmierzchowy zewnętrzny,
ze zintegrowanym czujnikiem natężenia
światła
• 1 styk zwierny
• Nastawiany w przedziale 2-2000 Luxów
• Obciążalność styków AC:
- rezystancyjne VDE, IEC: 10A/250V AC
- indukcyjne przy cos ϕ 0,6: 2A
- obciążenie żarówkami: 1200 W
bz327800
OPIS
Wyłącznik zmierzchowy zewnętrzny
WYM. (SxWxG) mm
OPAK.
TYP
111x83x43
1
LUX200
DOSTĘPNOŚĆ
STORE
NR KATALOGOWY
BZ327800--
wWYŁĄCZNIK ZMIERZCHOWY Z ZEWNĘTRZNYM CZUJNIKEIM
wSCHRACK INFO
• W komplecie czujnik natężenia światła
• Nastawa 5-500 luxów
• Obciążalność styków 16A/250V AC
OPIS
WYM (SxWxG) mm OPAK.
Wył. zmierzchowy 5-500 lux
Czujnik natężenia światła (element zapasowy)
TYP
WAGA (kg) DOSTĘPNOŚĆ
STORE
17,5x82x68
1
DS 2 M 1
0,075
36x85x32
1
SENSOR
0,030
NR KATALOGOWY
BZ327711-BZ326325--
wWYŁĄCZNIKI ZMIERZCHOWE
wSCHRACK INFO
Wyłączniki posiadają możliwość regulacji progu zadziałania nie powodującą gwałtownych zmian
szerokości histerezy (tzn. że próg wyłączenia o świcie przesunie się w podobnym stopniu jak
regulowany próg załączenia).
wDANE TECHNICZNE
Zasilanie
Maksymalny prąd obciążenia rezystancyjnego
Próg zadziałania / wyłączenia
Czas opóźnienia wyłączenia lub załączenia
Zakres regulacji progu zadziałania
Stopień ochrony
OPIS 180 - 240 V AC 50Hz
16 A
ok. 10 Lux / ok. 20 Lux
ok. 20 s
ok. 2 - 200 Lux
IP 20 (sondy - IP 65)
DOSTĘPNOŚĆ
Wyłącznik zmierzchowy TH35 z sondą tulejową fi 10 mm
STORE
NR KATALOGOWY
PPBZ32716W
Wyłącznik zmierzchowy TH35 z sondą zewnętrzną IP65
PPBZ32716N
Wyłącznik zmierzchowy natynkowy z sondą w obudowie
PPBZ32716K
strona
207
207
WYŁĄCZNIKI ZMIERZCHOWE
w DANE TECHNICZNE PPBZ32716K
strona
208
Zasilanie Max prąd obciążenia rezyst.
Próg zadziałania
Próg wyłączenia
Zakres regulacji progu
Czas opóźnienia zadziałania
Sygnalizacja uchwycenia progu
Temperatura pracy
Obudowa
Wymiary obudowy
Stopień ochrony
Poziom zakłóceń
180V ÷ 250V AC 50Hz
16A
ok. 10 Lux (ustawienie fabryczne)
ok. 20 Lux (ustawienie fabryczne)
ok. 2 ÷ 200 Lux
ok. 20 s
czerwona dioda LED działająca bezzwłocznie
-30°C ÷ +50°C
hermetyczna, mocowana do podłoża,
wykonana z tworzywa samogasnącego, kolor szary
66 x 47 x 24 mm
IP 65
N
w DANE TECHNICZNE PPBZ32716N I PPBZ32716W
Zasilanie
Maksymalny prąd obciążenia rezystancyjnego
Próg zadziałania / wyłączenia
Czas opóźnienia wyłączenia lub załączenia
Zakres regulacji progu zadziałania
Temperatura pracy
Listwa zaciskowa
Wymiary obudowy wyłącznika
Wymiary obudowy sondy
Stopień ochrony
Poziom zakłóceń
180 ÷ 240 V AC 50Hz
16 A
ok. 10 Lux / ok. 20 Lux
ok. 20 s
ok. 2 - 200 Lux
-40°C - +50°C
4 mm2 (system windowy)
jeden moduł (na szynę 35 mm)
50 x 52 x 35 mm
IP 20 (sondy - IP 65)
N
w SCHEMAT PODŁĄCZENIOWY DLA PPBZ32716N I PPBZ32716W
PRZEKAŹNIKI CZASOWE, SERIA ZR5000
wPRZEKAŹNIKI CZASOWE, ZR5 – INFORMACJE OGÓLNE
zr5mf025
zr5mf011
wDANE TECHNICZNE
1. Nastawy czasowe
Czas
1s
10s
1min
10min
1h
10h
100h
2. Sygnalizacja
Zielona LED U/t ON:
Zielona LED U/t miga:
Żółta LED R ON/OFF:
zr5B0025
zr5b0011
Zakres nastaw
50ms
1s
500ms
10s
3s
1min
30s
10min
3min
1h
30min
10h
5h
100h
obecność napięcia zasilającego
sygnalizacja odmierzania czasu
sygnalizacja pozycji wyjścia
przekaźnikowego
5. Obwód wyjściowy
1 bezpotencjałowy styk przełączny
Napięcie znamionowe: 250V AC
Moc łączeniowa:
1250VA (5A/250V)
Obciążalność:
5A AC1
Żywotność mechaniczna:20 x 106 łączeń
Żywotność elektryczna: 2 x 105 łączeń przy 1000VA
obciążenia rezystancyjnego
Częstotliwość przełączeń:maks. 6/min przy 1000VA
obciążenie rezystancyjne (zgodnie z IEC 60947-5-1)
Kategoria przepięciowa: III. (zgodnie z IEC 60664-1)
Znamionowa wytrzymałość
przepięciowa:
4kV
3. Obudowa
Obudowa plastikowa z materiału samogasnącego, IP40
Montaż na szynie TH 35 zgodnie z EN 50022
Pozycja montażu:
dowolna
(PZ1 wymagane), IP20
Moment dociskowy śrub: maks. 1Nm
Podłączenie przewodów:
1 x 0.5 do 2.5mm2 z/bez końcówki kablowej
1 x 4mm2 bez końcówki kablowej
2 x 2.5mm2 linka bez końcówki kablowej
6. Sterowanie
Wejście: Zasilane:
Min.czas trwania
impulsu ster.:
4. Obwód wejściowy
Napięcie zasilające:
Typy ZR5 12-240V AC/DC:
Tolerancja:
Typy ZR5 24-240V AC/DC:
Tolerancja:
Potrzeby własne:
Czas resetu:
Napięcie resztkowe dla DC:
Spadki napięcia:
8. Warunki klimatyczne
Temperatura otoczenia: -25 do +55°C
Kategoria przepięciowa: Znamionowa wytrzymałość
przepięciowa:
Zaciski A1(+)-A2
12V do 240V AC/DC
12V-10% do 240V+10%
24V do 240V AC/DC
24V-15% do 240V+10%
4VA (1.5W)
AC 48 do 63Hz
100ms
10%
>30% minimalnej wartości
napięcia znamionowego
III (zgodnie z
IEC 60664-1)
zaciski A1-B1
tak
DC 50 ms / AC 100 ms
7. Dokładność
Podstawowa dokładność:±5% maks. wartości nastawy
Dokładność nastaw:
5% maks. wartości nastawy
Dokładność powtórzeń: 2%
Wpływ napięcia:
Wpływ temperatury:
≤2%
Temperatura składowania:
-25 do +70°C
Temperatura transportowania: -25 do +70°C
Wilgotność względna: 15% do 85%
(zgodnie z
IEC 60721-3-3 klasa 3K3)
Stopień zanieczyszczeń: 2, w zabudowie 3
(zgodnie z IEC 60664-1)
4kV
strona
209
209
wPRZEKAŹNIKI CZASOWE, ZR5 – INFORMACJE OGÓLNE
wPODSTAWOWE INFORMACJE
Zwłoka załączenia (E)
Po podaniu napięcia zasilającego U następuje odmierzanie
nastawionego czasu t (zielona LED U/t miga). Po odmierzeniu czasu t (zielona LED U/t świeci) przekaźnik wykonawczy
R przełączy się (żółta LED świeci) i pozostaje w położeniu
pracy do chwili, gdy napięcie zasilające U zostanie odłączone.
strona
210
Zwłoka wyłączenia (R) ze sterowaniem S
Napięcie zasilające U musi być ciągle podłączone do przekaźnika (zielona dioda LED U/t świeci). Po podaniu napięcia
sterującego wyjście przekaźnikowe R przełącza się w pozycję „On” (żółta dioda LED świeci). W momencie otwarcia
styku S nastawiony czas t zaczyna być odmierzany (zielona
dioda LED miga). Po upływie nastawionego czasu t (zielona
dioda LED świeci) wyjście przekaźnikowe R przełącza się
w pozycję „Off” (żółta dioda LED nie świeci) Jeżeli styk
S zostanie ponownie zamknięty impulsem napięciowym
przed upływem nastawionego czasu, cykl zostaje przerwany
i następuje jego restart z ponownym odmierzaniem nastawionego czasu.
Odmierzanie nastawionego czasu zadziałania t od
zbocza narastającego podanego na wejście sterujące
S (Ws)
na zamknięcie styku sterującego S, wyjście przekaźnikowe R
przełącza się w pozycję „On” (zielona dioda LED U/t świeci).
Następuje odmierzanie nastawionego czasu (zielona dioda
LED U/t miga). Po upływie nastawionego czasu t (zielona
dioda LED świeci) wyjście przekaźnikowe R przełącza się
w pozycję „Off” (żółta dioda LED nie świeci). W czasie
realizacji funkcji odmierzania nastawionego czasu, styk sterowania S może być zwierany dowolną ilość razy. Następny
cykl może się rozpocząć tylko wówczas gdy zrealizowany
został cykl poprzedzający. Warunek to ciągle przyłożone
napięcie zasilające U.
Odmierzanie nastawionego czasu zadziałania t od
zbocza opadającego podanego na wejście sterujące
S (Wa)
Napięcie zasilające U musi być ciągle podłączone do przekaźnika (zielona dioda LED U/t świeci). Zamknięcie styku S
nie ma żadnego wpływu na stan wyjścia przekaźnikowego
R. Po otwarciu styku sterowania S wyjście przekaźnikowe
R przełącza się w pozycję „On” (żółta dioda LED świeci)
i następuje odmierzanie nastawionego czasu(zielona dioda
LED U/t miga). Po upływie nastawionego czasu t (zielona
dioda LED U/t miga) wyjście przekaźnikowe R przełącza się
w pozycję „Off” (żółta dioda LED nie świeci). W czasie realizacji funkcji odmierzania nastawionego czasu, styk sterowania S może być przełączany dowolną ilość razy. Następny
cykl może się rozpocząć tylko wówczas, gdy zrealizowany
został cykl poprzedzający. Warunek to ciągle przyłożone
napięcie zasilające U.
Zwłoka załączenia Es ze sterowaniem S
Napięcie zasilające U musi być ciągle podłączone do przekaźnika (zielona dioda LED U/t świeci). Kiedy styk sterowania S zostaje zamknięty, następuje
odmierzanie nastawionego czasu t (zielona dioda LED U/t
miga). Kiedy upłynie nastawiony czas (zielona dioda LED
U/t świeci) wyjście przekaźnikowe R przełącza się w pozycję
„On” (żółta dioda LED świeci) Taki stan utrzymuje się do
momentu ponownego otwarcia styku sterowania S. Jeżeli
styk S zostanie otwarty przed upływem nastawionego
czasu t, następuje reset funkcji i restart czasu dla kolejnego
cyklu.
Zwłoka wyłączenia (Wu)
U następuje odmierzanie nastawionego czasu t (zielona
dioda LED U/t miga) Po upływie nastawionego czasu t (zielona dioda LED U/t świeci) wyjście przekaźnikowe R przełącza się w pozycję „Off” (żółta dioda LED nie świeci). Taki
stan utrzymuje się do czasu odłączenia napięcia U. Jeżeli
napięciu U zostanie odłączone w czasie kiedy realizowana
jest funkcja odmierzania nastawionego czasu t, następuje
przełączenie wyjścia przekaźnikowego w pozycję „Off”.
Nastawiony czas jest odliczany od początku w momencie
ponownego przyłożenia napięcia U.
Praca cyklicznego przełączania (Bp)
Kiedy napięcie zasilające U zostaje podane, rozpoczyna się
odmierzanie nastawionego czasu t (zielona dioda LED U/t
świeci). Po upływie nastawionego czasu, wyjście przekaźnikowe R przełącza się w pozycję „On” (żółta dioda LED świeci), a nastawiony czas t zaczyna być odmierzany ponownie.
Kiedy upłynie czas t,wyjście R przełącza się w pozycję „Off”
(żółta dioda LED nie świeci). Taki cykl powtarza się 1:1
do czasu, kiedy napięcie zasilające U zostanie odłączone.
wPRZEKAŹNIK MULTIFUNKCYJNY, ZR5MF011
ze sterowaniem
zr5mf011
bez sterowania
wschrack info
wFUNKCJE
Funkcja musi być wybrana i nastawiona przed podłączeniem napięcia
zasilającego.
E, R, Ws, Wa, Es, Wu, Bp (opis funkcji patrz początek rozdziału).
Diagram pracy dla poszczególnych funkcji jest nadrukowany na bocznej części
każdego aparatu.
OPIS
WYM. (SxWxG) mm
Przekaźnik multifunkcyjny, 1P
17,5x87x65
•
•
•
•
Przekaźnik multifunkcyjny
7 funkcji
7 zakresów czasowych
Szeroki zakres napięcia
zasilającego 12-230V AC/DC
• Szerokość 1 TE (moduł)
• Jeden styk przełączny (1P)
DOSTĘPNOŚĆ
STORE
NR KATALOGOWY
ZR5MF011--
wPRZEKAŹNIK MULTIFUNKCYJNY, ZR5MF025
ze sterowaniem
bez sterowania
zr5mf025
wschrack info
wFUNKCJE
zasilającego.
E, R, Ws, Wa, Es, Wu, Bp (opis funkcji patrz początek rozdziału).
każdego aparatu.
OPIS
WYM. (SxWxG) mm
Przekaźnik multifunkcyjny, 2P
35x87x65
•
•
•
•
Przekaźnik multifunkcyjny
7 funkcji
7 zakresów czasowych
Szeroki zakres napięcia
• Szerokość 2 TE (moduły)
• 2 styki przełączne (2P)
DOSTĘPNOŚĆ
STORE
NR KATALOGOWY
ZR5MF025--
strona
211
211
wPRZEKAŹNIK DWUFUNKCYJNY ZR5ER011
ze sterowaniem
zr5er011
bez sterowania
wschrack info
wFUNKCJE
strona
212
zasilającego.
Opis funkcji E, R (patrz początek rozdziału).
Diagram pracy dla poszczególnych funkcji jest nadrukowany na bocznej
części każdego aparatu.
OPIS
WYM. (SxWxG) mm
Przekaźnik dwufunkcyjny E+R, 1P
17,5x87x65
• P rzekaźnik czasowy dwufunkcyjny
• Zakres nastaw: 50ms-100h
• 1 styk przełączny (1P)
• Szeroki zakres napięcia
DOSTĘPNOŚĆ
STORE
NR KATALOGOWY
ZR5ER011--
wPRZEKAŹNIK JEDNOFUNKCYJNY – ZWŁOKA WYŁĄCZENIA ZR5R0011
zr5r0011
ze sterowaniem
bez sterowania
wschrack info
wFUNKCJE
• P rzekaźnik czasowy jednofunkcyjny
Czas musi być nastawiony przed podłączeniem napięcia zasilającego.
Funkcja R – zwłoka wyłączenia.
każdego aparatu.
OPIS
WYM. (SxWxG) mm
Przekaźnik jednofunkcyjny R, 1P
17,5x87x65
DOSTĘPNOŚĆ
STORE
NR KATALOGOWY
ZR5R0011--
wPRZEKAŹNIK JEDNOFUNKCYJNY – ZWŁOKA ZAŁĄCZENIA ZR5E0011
ze sterowaniem
zr5e0011
bez sterowania
wschrack info
wFUNKCJE
Czas musi być nastawiony przed podłączeniem napięcia zasilającego.
Funkcja E – zwłoka załączenia
• P rzekaźnik czasowy jednofunkcyjny
każdego aparatu.
OPIS
WYM. (SxWxG) mm
Przekaźnik jednofunkcyjny E, 1P
17,5x87x65
DOSTĘPNOŚĆ
STORE
NR KATALOGOWY
ZR5E0011--
wPRZEKAŹNIK Z FUNKCJĄ PULSOWANIA ASYMETRYCZNEGO ZR5B0011
wschrack info
• Pulsowanie asymetryczne
• 7 zakresów czasowych
• Styk przełączny (1P)
• Szerokość tylko 1TE (moduł)
zr5b0011
wFUNKCJE
lp, li: funkcja musi być wybrana i nastawiona przed podłączeniem napięcia zasilającego.
Pulsowanie asymetryczne począwszy od pauzy (lp)
Po przyłożeniu napięcia zasilającego U następuje załączenie
wyjścia przekaźnikowego R w pozycję „On” (żółta dioda
LED świeci) i następuje start odliczania nastawionego
czasu t1 (zielona dioda LED U/t miga wolno). Kiedy upłynie
nastawiony czas t1, styk R przełącza się w pozycję „Off”
(żółta dioda LED nie świeci) i rozpoczyna się odmierzanie
czasu t2 (zielona dioda LED U/t miga szybko). Po upływie
czasu t2, wyjście przekaźnikowe R przełącza się w pozycję
„On”(żółta dioda LED świeci). Wyjście przekaźnikowe R
przełącza się w stałej relacji t1:t2 do czasu kiedy napięcie
zasilające nie zostanie odłączone.
OPIS
WYM. (SxWxG) mm
Przekaźnik czasowy (puls. asymetryczne) lp, li, 1P
17,5x87x65
Pulsowanie asymetryczne od stanu załączonego (li)
Po przyłożeniu napięcia zasilającego U przekaźnik R przełącza się w pozycję On i następuje odmierzanie czasu t1 (zielona dioda LED U/t miga wolno). Kiedy upłynie nastawiony
czas t1, styk R przełącza się w pozycję „Off” (żółta dioda
LED świeci) i rozpoczyna się odmierzanie czasu t2 (zielona
dioda LED U/t miga szybko). Po upływie czasu t2, wyjście
przekaźnikowe R przełącza się w pozycję „On”(żółta dioda
LED nie świeci). Wyjście przekaźnikowe R przełącza się
w stałej relacji t1:t2 do czasu kiedy napięcie zasilające nie
zostanie odłączone.
DOSTĘPNOŚĆ
STORE
NR KATALOGOWY
ZR5B0011--
strona
213
213
wPRZEKAŹNIK CZASOWY GWIAZDA-TRÓJKĄT ZR5SD025
wschrack info
• P rzekaźnik do rozruchu
gwiazda-trójkąt
• 2 styki przełączne (2P)
zasilającego
• Szerokość tylko 2TE
(moduły)
zr5sd025
1. Funkcje
Przekaźnik do rozruchu gwiazda-trójkąt
strona
214
2. Nastawy czasowe
Nastawy czasowe:
Czas
Zakres nastaw
10 s
500 ms
10 s
30 s
1500 ms 30 s
1 min
3 s
1 min
3 min
30 s
3 min
Czasy pośrednie ( stale ustawiane):
40 ms
60 ms
Przekaźnik do rozruchu gwiazda-trójkąt
Po przyłożeniu napięcia zasilającego U, styk gwiazdy (star)
przełącza się w pozycję „On”(żółta dioda LED świeci)
i zaczyna być odmierzany czas t1 dla gwiazdy (zielona
dioda LED U/t miga). Po upływie nastawionego czasu t1
(zielona dioda LED U/t świeci), styk gwiazdy przełącza się
w pozycję „Off” (żółta dioda LED nie świeci) a pośredni
czas t2 jest odmierzany. Po upływie czasu t2, styk dla sty-
80 ms
100 ms
cznika w układzie trójkąta przełącza się w pozycję „On”.
Aby zrestartować tę funkcję, napięcie zasilające musi być
odłączone i przyłożone ponownie.
3. Sygnalizacja
Zielona LED U/t świeci: s ygnalizacja obecności napięcia
zasilającego - stycznik trójkąta w
pozycji załączonej (zaciski 25-28)
Zielona LED U/t miga: sygnalizacja odmierzania czasu
do przełączenia w gwiazdę
Żółta LED R ON/OFF: sygnalizacja pozycji stycznika
gwiazdy (zaciski 15-18)
OPIS
WYM. (SxWxG) mm
Przekaźnik czasowy gwiazda-trójkąt, 2P
35x87x65
DOSTĘPNOŚĆ
STORE
NR KATALOGOWY
ZR5SD025--
wPRZEKAŹNIK CZASOWY SERWISOWY ZR5b0025
wschrack info
• P ulsowanie asymetryczne,
multifunkcja dwu-czasowa
• 7 zakresów nastaw
zasilającego
• Szerokość tylko 2TE
(moduły)
zr5B0025
wFUNKCJE
Funkcja musi być wybrana i nastawiona przed
przyłożeniem do przekaźnika napięcia zasilającego.
Lp, li, ER, EWu, EWs, WsWa, Wt
Pulsowanie asymetryczne począwszy od pauzy (lp)
Po przyłożeniu napięcia zasilającego U następuje odmierzanie interwału czasowego t1 (zielona dioda LED U/t miga
wolno). Kiedy upłynie nastawiony czas t1, styk R przełącza
się w pozycję „On” (żółta dioda LED świeci) i rozpoczyna się odmierzanie czasu t2 (zielona dioda LED U/t miga
szybko). Po upływie czasu t2, wyjście przekaźnikowe R
przełącza się w pozycję „Off”(żółta dioda LED nie świeci).
Wyjście przekaźnikowe R przełącza się asymetrycznie w stałej
relacji t1:t2 do czasu kiedy napięcie zasilające nie zostanie
odłączone.
Pulsowanie asymetryczne od stanu załączonego (li)
Po przyłożeniu napięcia zasilającego U następuje załączenie
wyjścia przekaźnikowego R w pozycję „On” (żółta dioda
LED świeci) i następuje start odliczania nastawionego
czasu t1 (zielona dioda LED U/t miga wolno). Kiedy upłynie
nastawiony czas t1, styk R przełącza się w pozycję „Off”
(żółta dioda LED nie świeci) i rozpoczyna się odmierzanie
czasu t2 (zielona dioda LED U/t miga szybko). Po upływie
czasu t2, wyjście przekaźnikowe R przełącza się w pozycję
„On”(żółta dioda LED świeci). Wyjście przekaźnikowe R
przełącza się w stałej relacji t1:t2 do czasu kiedy napięcie
zasilające nie zostanie odłączone.
Zwłoka załączenia i zwłoka wyłączenia ze sterowaniem S (ER)
Napięcie zasilające U musi być stale przyłożone do
przekaźnika (zielona dioda LED U/t świeci). Zamknięcie
styku sterowania S powoduje start odmierzania nastawionego czasu t1 (zielona dioda LED U/t miga wolno). Po
upływie nastawionego czasu t1 wyjście przekaźnikowe R
przełącza się w pozycję „On” (żółta dioda LED świeci).
Kiedy styk S otwiera się, następuje odmierzanie czasu t2
(zielona dioda LED U/t miga szybko). Kiedy upłynie czas t2,
styk R wyjścia przekaźnikowego przełącza się w pozycję
„Off” (żółta dioda LED nie świeci). Jeżeli styk S zostanie
otwarty przed upływem czasu t1, czas który upłynął do
tego momentu jest resetowany, a funkcja restartowana dla
kolejnego cyklu.
Zwłoka załączenia + funkcja Wu
Po przyłożeniu napięcia zasilającego U, rozpoczyna się
odmierzanie nastawionego czasu t1 (zielona dioda LED U/t
miga wolno). Po upływie czasu t1, wyjście przekaźnikowe
R przełącza się w pozycję „On” (żółta dioda LED świeci)
i rozpoczyna się odmierzanie nastawionego czasu t2 (zielona dioda LED U/t miga szybko). Po upływie czasu t2 styk R
przełącza się w pozycję „Off” (żółta dioda LED nie świeci).
Jeżeli nastąpi przerwa w zasilaniu przekaźnika napięciem
U, czas który do tego momentu upłynął jest resetowany,
a przekaźnik restartowany i gotowy do realizacji cyklu od
początku, tak szybko jak powróci napięcie zasilające U.
strona
215
215
wPRZEKAŹNIK CZASOWY SERWISOWY ZR5b0025 (kontynuacja)
strona
216
Zwłoka załączenia z funkcją Ws (EWs)
Napięcie zasilające U musi być ciągle przyłożone do
przekaźnika (zielona dioda LED U/t świeci). Po zamknięciu
styku S, następuje odmierzanie nastawionego czasu t1
(zielona dioda LED U/t miga wolno). Po upływie czasu t1,
wyjście przekaźnikowe R przełącza się w pozycję „On”
(żółta dioda LED świeci) i następuje start odmierzania czasu
t2 (zielona dioda LED U/t miga szybko). Po upływie czasu t2,
styk R przełącza się w pozycję „Off” (żółta dioda LED nie
świeci). W czasie odmierzania interwału czasowego, styk S
może zmieniać pozycję dowolną ilość razy bez powodowania restartu przekaźnika. Następny cykl rozpocznie się tylko
wtedy, kiedy poprzedni został zrealizowany (pod warunkiem ciągłej obecności napięcia zasilającego U).
Pulsowanie sekwencyjne (Wt)
Po przyłożeniu napięcia zasilającego U, nastawiony czas t1
zaczyna być odmierzany (zielona dioda LED U/t miga wolno)
a wyjście przekaźnikowe R przełącza się w pozycję „On”
(żółta dioda LED świeci). Po upływie czasu t1, rozpoczyna się
odmierzanie czasu t2 (zielona dioda LED U/t miga szybko).
Wówczas wyjście R pozostaje w pozycji „On”, a styk S musi
być zamknięty, a następnie ponownie otwarty w czasie t2.
Jeżeli tak się nie stanie, wyjście przekaźnikowe R przełączy
się w pozycję „Off” (żółta dioda LED nie świeci) a wszystkie
następne impulsy podawane na styk S będą ignorowane.
Aby zrestartować tę funkcję napięcie zasilające U musi
zostać odłączone i przyłożone ponownie.
Funkcja Ws i Wa (WsWa)
Napięcie zasilające U musi być ciągle przyłożone do
przekaźnika (zielona dioda LED U/t świeci). Kiedy styk
sterowania S zostaje zamknięty, wyjście przekaźnikowe R
przełącza się w pozycję „On” (żółta dioda LED świeci) i
następuje start odmierzania nastawionego czasu t1 (zielona
dioda LED U/t miga wolno). Po upływie czasu t1, wyjście R
przełącza się w pozycję „Off” (żółta dioda nie świeci). Jeżeli
styk S zostanie otwarty, wyjście R ponownie przełącza się
w pozycję „On” (żółta dioda świeci) a nastawiony czas t2
zaczyna być odmierzany (zielona dioda LED U/t miga szybko). Po upływie czasu t2, wyjście przekaźnikowe R wraca
ponownie w pozycję „Off” (żółta dioda nie świeci). W czasie tego czasu styk S może zmieniać pozycję wielokrotnie.
OPIS
WYM. (SxWxG) mm
Przekaźnik czasowy serwisowy
17,5x87x65
DOSTĘPNOŚĆ
STORE
NR KATALOGOWY
ZR5B0025--
PRZEKAŹNIKI KONTROLI
wPRZEKAŹNIKI KONTROLI NAPIĘCIA W 1 FAZIE, UR5U1011
wschrack info
•
•
•
•
Monitorowanie napięcia AC/DC w 1 fazie
Kontrola podnapięciowa
1 styk przełączny
Szerokość tylko 1TE (moduł)
ur5u1011
wDANE TECHNICZNE
Funkcje
Monitorowanie napięcia AC/DC w 1 fazie z nastawianym
progiem zadziałania oraz stałą histerezą.
Under - nadzór podnapięciowy
Napięcie zasilające U musi być stale przyłożone do przekaźnika (zielona dioda LED świeci). Wyjście przekaźnikowe
R przełącza się w pozycję ON (żółta dioda LED świeci),
kiedy mierzone napięcie U przekracza wartość ustawioną
na potencjometrze. Wyjście R wraca do pozycji OFF (żółta
dioda nie świeci) w sytuacji kiedy mierzona wartość napięcia
spada poniżej histerezy.
strona
217
217
2. Zakresy czasowe
Zwłoka zadziałania:
3. Sygnalizacja
Zielona LED ON/OFF:
Żółta LED ON/OFF:
wDANE TECHNICZNE
1. Dane mechaniczne
Obudowa z materiału samogasnącego, IP40
Montaż na szynie TH35 zgodnie z EN 50022
Pozycja montażu: dowolna
(PZ1 wymagane), IP20
Moment dociskowy śrub:maks. 1Nm
1 x 4mm2 bez końcówki kablowej
2 x 2.5mm2 linka bez końcówki kablowej
2. Dokładność
Podstawowa dokładność: ±5% napięcia znamionowego
Dokładność nastaw:
5% maksymalnej wartości
nastawy
Dokładność powtórzeń: 2%
Wpływ temperatury:
≤1%
s ygnalizacja obecności napięcia
zasilającego
sygnalizacja stanu wyjścia przekaźnikowego
3. Obwód wyjściowy
1 przełączny styk bezpotencjałowy
250V AC
Obciążalność styków:
1250VA (5A / 250V)
20 x 106 łączeń
2 x 105 łączeń przy 1000VA
Częstotliwość przełączeń:
maks. 6/min przy 1000VA
(zgodnie z IEC 60947-5-1)
III (z godnie z IEC 60664-1)
przepięciowa:
4kV
4. Warunki otoczenia
Temperatura składowania:
Temperatura transportowania:
stała, około 200ms
-25 do +55°C
-25 do +70°C
-25 do +70°C
15% do 85% (zgodnie z IEC
60721-3-3 klasa 3K3)
wPRZEKAŹNIKI KONTROLI NAPIĘCIA W 1 FAZIE UR5U1011 (kontynuacja)
Zaciski:
230V AC
24V AC
24V DC
Napięcie znamionowe UN:
strona
218
Tolerancja:
Strata mocy:
230V AC
24V AC
24V DC
Czas resetu:
Kształt fali:
Spadki napięcia:
Znamionowa
wytrzymałość przepięciowa:
5. Obwód pomiarowy
Pomiar:
Napięcie pomiarowe:
Zaciski:
230V AC
24V AC
24V DC
Pojemność przeciążeniowa:
Zakres nastaw Us:
Histereza H:
przepięciowa:
(= napięcie pomiarowe)
E-F3
E-F2 (odległość > 5mm)
E-F1(+)
patrz nadruk na bocznej
stronie aparatu
-25% do +20% UN
120% UN
75% – 115%
stała 5%
4kV
6. Podłączenie
10VA (0.6W)
1.3VA (0.8W)
0.6W
AC 48 do 63Hz
500ms
DC, AC Sinus
> 60% napięcia zasilającego
7. Wymiary
4kV
DC lub AC Sinus, 48 do 63Hz
(= napięcie zasilające)
E-F3
E-F2 Odległość pomiędzy aparatami musi być większa
niż 5mm!
E-F1(+)
OPIS
WYM. (SxWxG) mm
Przekaźnik kontroli napięcia AC/DC w 1 fazie
17,5x87x65
DOSTĘPNOŚĆ
STORE
NR KATALOGOWY
UR5U1011--
wP RZEKAŹNIKI KONTROLI NAPIĘCIA ZE STAŁYM LUB NASTAWIANYM PROGIEM
ZADZIAŁANIA DLA 3 FAZ
wschrack info
•
•
•
•
•
Monitorowanie napięcia zasilającego w 3 fazach
Kontrola podnapięciowa
Napięcie zasilające= napięcie mierzone
1 styk przełączny (1P)
Szerokość tylko 1TE (moduł)
ur5u3011
w DANE TECHNICZNE
1. Zastosowanie
Kontrola napięcia w 3 fazach zasilających (każda faza
w stosunku do N) ze stałym lub nastawianym progiem
napięcia zadziałania US oraz stałą histerezą.
Napięcie zasilające: Zaciski: Napięcie znam. UN: Tolerancja: Potrzeby własne: Znamionowa
częstotliwość: Czas resetu: Kategoria przepięciowa: Znamionowa wytrzymałość
przepięciowa: 2. Zakresy czasowe
stała, około 200ms
3. Sygnalizacja
Zielona LED L1 ON/OFF: s ygnalizacja obecności napięcia
zasilającego L1-N
Zielona LED L2 ON/OFF: sygnalizacja obecności napięcia
zasilającego L2-N
Zielona LED L3 ON/OFF: sygnalizacja obecności napięcia
zasilającego L3-N
Żółta LED ON/OFF: sygnalizacja stanu wyjścia przekaźnikowego
6. Podłączenie
(= napięcie mierzone)
N-L1-L2-L3
patrz informacja nadrukowana na bocznej stronie aparatu
-30% do +10% UN
8VA (0,8W)
AC 48 to 63Hz
500ms
4kV
7. Wymiary
5. Obwód pomiarowy
Pomiar: Obwód pomiarowy: Zaciski: Odp. na przeciążenia: AC sinus, 48 to 63Hz
N-L1-L2-L3
zdeterminowana przez tolerancję wyspecyfikowaną dla napięcia zasilającego
Próg zadziałania US: patrz informacja nadrukowana na bocznej stronie aparatu
Histereza H: ok. 5%
Kategoria przepięciowa: III (zgodnie z IEC 60664-1)
przepięciowa: 4kV
OPIS
WYM. (SxWxG) mm
Przekaźnik kontroli napięcia 3F (160-240V AC)
17,5x87x65
Przekaźnik kontroli napięcia 3F (Us=195,5 V na stałe)
17,5x87x65
DOSTĘPNOŚĆ
STORE
NR KATALOGOWY
UR5U3011-UR5U3N11--
strona
219
219
wPRZEKAŹNIK TERMISTOROWY
wschrack info
• P rzekaźnik do kontroli temperatury uzwojenia silnika, z/bez monitoringiem pod kątem
zwarcia (z termistorem zwarciowym - zależnie od wyboru zacisków)
• Współpraca z czujnikami PTC (maks. 6 szt.)
• Opcjonalne wykorzystanie styku termalnego
• Funkcja testu ze zintegrowanym resetem
• Znamionowe napięcie izolacji w obwodzie czujnika aż do 690V AC
• Szerokość tylko 2TE (moduły)
UR5R1021
strona
220
wDANE TECHNICZNE
1. Funkcje
Nadzorowanie temperatury uzwojenia silnika, współpraca z
maksymalnie 6 czujnikami PTC. Przycisk RESET na panelu
przednim. Jeżeli napięcie zasilające U jest przyłożone (zielona
dioda LED świeci) oraz sumaryczna rezystancja ze wszystkich
obwodów czujników PTC jest mniejsza niż 3.6kΩ (standardowa temperatura silnika), wyjście przekaźnikowe przełącza się
w pozycję „On”. Wciśnięcie przycisku reset/test w takich
warunkach spowoduje powrót styku wyjścia przekaźnikowego
do pozycji „Off”
Pozostaje w takim stanie tak długo, jak przycisk test/reset jest
wciśnięty, co umożliwia sprawdzenie funkcji przełączania pod
kątem ewentualnego błędu. Użycie resetu zewnętrznego jest
w tym przypadku nieefektywne. Jeśli sumaryczna rezystancja
(wszystkich PTC) przekracza wartość 3.6kΩ (przynajmniej jeden
z czujników osiągnął temperaturę wystarczającą do odcięcia
obwodu nadzorowanego przez przekaźnik), wyjście przekaźnikowe przełącza się w pozycję „Off” (czerwona dioda LED świeci). Styk ponownie wraca do pozycji „On” (czerwona dioda LED
nie świeci) jeśli sumaryczna rezystancja spadnie poniżej 1,65kΩ
poprzez schłodzenie się PTC lub przycisk reset (zintegrowany
lub zewnętrzny) został wciśnięty lub napięcie zasilające przekaźnik zostało odłączone i ponownie przyłożone.
Zewnętrzny reset
Zintegrowany przycisk test/reset
2. Zakresy nastaw
Czas startu (Start):
Zwłoka zadziałania (Delay):
Zakres nastaw
-
3. Sygnalizacja
Zielona LED ON:
sygnalizacja obecności napięcia
Czerwona LED ON/OFF:sygnalizacja błędu
4. Podłączenia
Monitorowanie czujnika temperatury
Monitorowanie
styku termalnego
230V AC
Zaciski:
A1-A2
Napięcie znamionowe UN: 230V AC
Tolerancja:
-15% do +10% UN
Potrzeby własne:
1,3VA (1W)
Znamionowa częstotliwość: AC 48 do 63Hz
Cykl pracy:
100%
Czas resetu:
250ms
Tętnienia szczątkowe dla DC:50ms
Spadki napięcia:
>30% napięcia zasilającego
przepięciowa:
6kV
6. Obwód pomiarowy
Zaciski:
Rezystancja wyjściowa:
Próg zadziałania
(styk w pozycji „Off”):
T1-T2 lub T1-T3
<1.5kΩ
≤3.6kΩ
wPRZEKAŹNIK TERMISTOROWY (kontynuacja)
Próg zadziałania
(styk w pozycji „On”):
Rozłączanie (termistor
zwarciowy):
Napięcie pomiarowe T1-T2:
przepięciowa:
≤1.65kΩ
tak przy T1-T2
nie przy T1-T3
≤7.5VΩ przy R ≤4.0kΩ
(zgodnie z EN 0947-8)
III (zgodnie z
IEC 60664-1)
7. Styk R
Funkcja:
Zasilany:
Długość przewodów R1-R2:
Czas trwania impulsu:
Reset:
podłączenie zewnętrznego resetu
nie
maks. 10m (skrętka)
min. 50ms
1Z bezpotencjałowy
zaciski R1-R2
8. Wymiary
6kV
strona
221
221
OPIS
WYM. (SxWxG) mm
Przekaźnik termistorowy
35x87x65
DOSTĘPNOŚĆ
STORE
NR KATALOGOWY
UR5R1021--
wPRZEKAŹNIK KONTROLI POZIOMU CIECZY
wschrack info
•
•
•
•
Kontrola poziomu cieczy przewodzących
Bezpieczna izolacja obwodu pomiarowego
1 styk przełączny (1P)
Szerokość tylko 2TE (moduły)
UR5L1021
wDANE TECHNICZNE
strona
1. Zastosowanie
Monitorowanie poziomu cieczy przewodzących, oddzielnie nastawiana zwłoka załączenia i wyłączenia, oraz 2 funkcje (wybierane na pokrętle):
Pump up
uzupełnienie poziomu lub monitoring stanu minimalnego
Pump down wypompowanie do poziomu lub monitoring stanu maksymalnego
222
sensor E3
zwłoka
ON
zwłoka
zwłoka
OFF
ON
sensor E1
sensor E2
sensor E3
sensor E2
sensor E3
zwłoka
OFF
zwłoka
ON
sensor E1
sensor E2
sensor E3
zwłoka
ON
zwłoka
OFF
sensor E3
zwłoka
ON
sensor E2
sensor E3
zwłoka
OFF
sensor E3
zwłoka
ON
zwłoka
ON
sensor E2
sensor E3
zwłoka
OFF
zwłoka
ON
zwłoka
zwłoka
OFF
ON
zwłoka
OFF
Monitorowanie poziomu maksymalnego (Pump down)
Podłączenie prętów sondy: E2,E3 (mostek E1-E3).
Alternatywnie, obudowa zbiornika (elektrycznie przewodzącego ) może być podłączona w miejsce pręta sensora
E3. Kiedy poziom cieczy osiąga stan maksymalny, ograniczony sensorem E2, rozpoczyna się odmierzanie nastawionego interwału czasowego dla realizacji funkcji załączenia
ze zwłoką czasową. Po upływie nastawionego czasu, styk
wyjścia przekaźnikowego przełącza się w pozycję „On”
sensor E2
(żółta dioda LED świeci). Tak szybko jak poziom cieczy
sensor E3
ponownie
wróci
stanu wyznaczonego przez sensor
zwłoka
zwłoka poniżej
zwłoka
zwłoka
ON
ONOFF
OFF
E2, rozpoczyna się realizacja funkcji opóźnionego wyłączenia. Po upływie tego czasu, styk R przełącza się w pozycję
„Off” (żółta dioda LED nie świeci).
sensor E1
sensor E2
sensor E3
zwłoka
OFF
Poziom
sensor E2
Poziom
Poziom
Poziom
Poziom
Poziom
Poziom
sensor E3
zwłoka
ON
Poziom
sensor E1
Poziom
Poziom
sensor E2
sensor E2
zwłoka
OFF
Monitorowanie poziomu minimalnego (Pump up)
Podłączenie prętów sondy: E2,E3 (mostek E1-E3).
Alternatywnie, obudowa zbiornika (elektrycznie przewodzącego ) może być podłączona w miejsce pręta sondy E3.
Kiedy poziom cieczy spada poniżej poziomu ograniczonego
sensorem E2, rozpoczyna się odmierzanie nastawionego
interwału czasowego dla realizacji funkcji załączenia ze
zwłoką czasową. Po upływie nastawionego czasu, styk wyjścia przekaźnikowego przełącza się w pozycję „On” (żółta
sensor E2
sensor E2
sensor E2
dioda LED świeci). Tak szybko jak poziom cieczy ponownie
sensor E3
sensor E3
sensor E3
wróci ponad stan
wyznaczony
przez
zwłoka
zwłoka
zwłoka
zwłoka sensor E2, rozpoczyna
ON
ONOFF
OFF
się realizacja funkcji opóźnionego wyłączenia. Po upływie
tego czasu, styk R przełącza się w pozycję „Off” (żółta
dioda LED nie świeci).
sensor E1
sensor E1
Poziom
sensor E2
Poziom
sensor E3
sensor E1
Pump down
Podłączenie prętów sondy: E1, E2, E3. Alternatywnie,
obudowa zbiornika (elektrycznie przewodzącego ) może
być podłączona w miejsce pręta sondy E3. Kiedy poziom
cieczy osiąga maksimum wyznaczone przez sensor E1,
rozpoczyna się odmierzanie ustawionego interwału czasowego (załączenie ze zwłoką czasową). Po upływie zadanego czasu, styk wyjścia przekaźnikowego R przełącza się
w pozycję „On” (żółta dioda LED świeci). Tak szybko jak
poziom cieczy spadnie poniżej progu ograniczonego długością sensora E2, rozpoczyna się odmierzanie interwału
czasowego dla realizacji funkcji opóźnionego wyłączenia.
Po upływie tego czasu, styk R przełącza się w pozycję „Off”
(żółta dioda LED nie świeci).
zwłoka
ON
zwłoka
OFF
Poziom
sensor E2
Poziom
sensor E1
Poziom
Poziom
Pump up
Podłączenie prętów sondy: E1, E2, E3. Alternatywnie,
obudowa zbiornika (elektrycznie przewodzącego ) może
być podłączona w miejsce pręta sondy E3. Kiedy poziom
cieczy spada poniżej minimum sensora E2, rozpoczyna się
odmierzanie ustawionego interwału czasowego (załączenie ze zwłoką czasową). Po upływie zadanego czasu, styk
wyjścia przekaźnikowego R przełącza się w pozycję „On”
(żółta dioda LED świeci). Po przekroczeniu przez ciecz
poziomu maksymalnego, ograniczonego długością sensora
E1, rozpoczyna się odmierzanie interwału czasowego dla
realizacji funkcji opóźnionego wyłączenia. Po upływie tego
czasu, styk R przełącza się w pozycję „Off” (żółta dioda
LED nie świeci)
sensor E2
sensor E3
zwłoka
OFF
zwłoka
ON
zwłoka
OFF
wPRZEKAŹNIK KONTROLI POZIOMU CIECZY (kontynuacja)
2. Zakresy nastaw
Zakres nastaw
Zwłoka załączenia (Delay ON): 0.5s do 10s
Zwłoka wyłączenia (Delay OFF):0.5s do 10s
3. Sygnalizacja
Zielona LED ON:
Żólta LED ON/OFF:
Cykl pracy:
Czas resetu:
przepięciowa:
obecność napięcia zasil.
s ygnalizacja stanu wyjścia
przekaźnikowego
Zaciski:
A1-A2
Napięcie znamionowe UN: 230V AC
Tolerancja:
-15% +10% UN
Potrzeby własne:
2VA (1.0W)
Znamionowa częstotliwość: AC 48 do 63Hz
OPIS
WYM. (SxWxG) mm
Przekaźnik kontroli poziomu cieczy
35x87x65
5. Obwód pomiarowy
Wejście pomiarowe:
Zaciski:
Czułość:
Napięcie sensora:
Prąd sensora:
przepięciowa:
DOSTĘPNOŚĆ
100%
500ms
6kV
pręty przewodzące
E1-E2-E3
0,25 do 100kΩ (4mS do 10μS)
12V AC
maks. 7mA
6kV
STORE
NR KATALOGOWY
UR5L1021--
wSONDY DO KONTROLI POZIOMU CIECZY
wschrack info
•
•
•
•
RL 90010, URL 90020, URL 90030 pokryte są Nylonem 66
U
Temperatura pracy maks. 70 °C
Maksymalne ciśnienie 1000 kPa
Przeznaczone do stosowania w szczególnych i wymagających warunkach (za wyjątkiem przemysłu spożywczego,
gdzie Nylon 66 nie jest aprobowany jako izolator)
OPIS
DOSTĘPNOŚĆ
STORE
NR KATALOGOWY
Sonda pomiarowa, 1 sensor
URL90010--
Sonda pomiarowa, 2 sensory
URL90020--
Sonda pomiarowa, 3 sensory
URL90030--
strona
223
223
wPRZEKAŹNIK KONTROLI PRĄDU UR5I1011
wschrack info
• Monitorowanie prądu AC w 1 fazie
• Szerokość tylko 1TE (moduł)
ur5i1011
wDANE TECHNICZNE
strona
224
5. Obwód pomiarowy
Pomiar:
Obwód pomiarowy:
Zaciski:
Odporność na przeciążenia:
Rezystancja wejścia:
Próg zadziałania Is:
Histereza H:
przepięciowa:
1. Zastosowanie
Monitoring prądu AC w jednej fazie z nastawianym progiem zadziałania i stałą histerezą.
Napięcie zasilające U musi być stale przyłożone (zielona
dioda LED świeci). Wyjście przekaźnikowe R przełącza się
w pozycję „On” (żółta dioda LED świeci) kiedy wartość
prądu mierzonego przekracza nastawiony próg. Styk R
przełącza się w pozycję „Off” (żółta dioda LED nie świeci)
w sytuacji, gdy mierzona wartość prądu spada poniżej
progu zadziałania z uwzględnieniem histerezy.
AC sinus, 48 do 63 Hz
5 A AC
Li, Lk
7A
10 mΩ
10% do 100% IN
stała 10%
4 kV
6. Podłączenia
2. Zakresy nastaw
Zwłoka zadziałania (Delay):
3. Sygnalizacja
Zielona LED ON:
Zaciski:
Tolerancja:
Potrzeby własne:
Cykl pracy:
Czas resetu:
Kształt fali:
przepięciowa:
Zakres nastaw
sygnalizacja stanu wyjścia
przekaźnikowego
7. Wymiary
230V AC
Li-N
-15% do +15% UN
5 VA (0,8 W)
AC 48 do 63 Hz
100%
500 ms
Sinus
4 kV
OPIS
WYM. (SxWxG) mm
Przekaźnik kontroli prądu w 1 fazie, 1P
17,5x87x65
DOSTĘPNOŚĆ
STORE
NR KATALOGOWY
UR5I1011--
wPRZEKAŹNIK KONTROLI 3 FAZ UR5P3011
wschrack info
•
•
•
•
Monitorowanie napięcia zasilającego w 3 fazach
Kontrola kolejności faz
Reakcja na zanik fazy
Monitorowanie asymetrii faz
ur5p3011
w DANE TECHNICZNE
1. Zastosowanie
Nadzór kolejności podłączenia faz, zaniku fazy, asymetrii
z nastawianym progiem zadziałania.
Monitorowanie kolejności faz
Kiedy wszystkie fazy są podłączone w prawidłowej kolejności, a mierzona asymetria jest mniejsza niż nastawiona
wartość, styk wyjścia przekaźnikowego R przełącza się w
pozycję „On” (żółta dioda LED świeci). Jeśli kolejność podłączonych faz ulegnie zmianie, styk R przełącza się w pozycję
„Off” (żółta dioda LED nie świeci).
Kontrola asymetrii faz
Styk wyjścia przekaźnikowego R przełącza się w pozycję
„Off” (żółta dioda LED nie świeci) w sytuacji, kiedy wartość
asymetrii faz przekroczy nastawiony, dopuszczalny próg.
Napięcie zwrotne odbiornika (np. silnik kontynuuje pracę
tylko na 2 fazach) nie wpływa na funkcję odłączania realizowaną przez przekaźnik.
3. Sygnalizacja
Zielona LED ON:
sygnalizacja stanu wyjścia przekaźnikowego
(= napięcie mierzone)
Zaciski:
(N)-L1-L2-L3
Napięcie znamionowe UN:3(N)~400/230V AC
Tolerancja:
-30% do +30% UN
Potrzeby własne:
8 VA (0,8 W)
Znamionowa częstotliwość:AC 48 do 63 Hz
Czas resetu:
500 ms
przepięciowa:
4 kV
5. Obwód pomiarowy
Pomiar:
Obwód pomiarowy:
Zaciski:
Asymetria:
3(N)~, sinus, 48 do 63 Hz
(N)- L1- L2- L3
nastawialna w przedziale 5% do
25% lub pominięta
przepięciowa:
4 kV
6. Podłączenie
3N~
Kontrola zaniku fazy
Styk wyjścia przekaźnikowego przełącza się w pozycję
„Off” (żółta dioda LED nie świeci), kiedy jedna z 3 monitorowanych faz zaniknie.
L1
L2
L3
N
N L3
L1 L2
A1
11
R
A2 12 14
11
12 14
7. Wymiary
2. Nastawy czasowe
stała, ok. 100 ms
OPIS
WYM. (SxWxG) mm
Przekaźnik kontroli 3 faz
17,5x87x65
DOSTĘPNOŚĆ
STORE
NR KATALOGOWY
UR5P3011--
strona
225
225
PRZEKAŹNIK PRIORYTETOWY
wPRZEKAŹNIK PRIORYTETOWY
2
1
BZ601000
strona
226
b
wSCHRACK INFO
Przekaźnik priorytetowy stosuje się w instalacjach, w których przekroje przewodów lub wartości zabezpieczeń nadmiarowoprądowych uniemożliwiają jednoczesne włączenie dwóch odbiorników
dużej mocy. Przekaźnik priorytetowy wyłącza odbiornik załączany
długotrwale (np. piec akumulacyjny), gdy tylko włączony zostanie
odbiornik używany przez krótki czas (np. ogrzewacz przepływowy
wody). Cewka przekaźnika priorytetowego połączona jest szeregowo z odbiornikiem włączanym na krótki czas. Gdy odbiornik
ten zostanie włączony, styk rozwierny przekaźnika priorytetowego
rozłącza np. stycznik sterujący systemem ogrzewania.
a
SCHEMAT
wDANE TECHNICZNE
Zakres prądu znamionowego 6.7…39 A
równoważny mocy
1.5…9 kW przy 230 V, 4.6 … 27 kW przy 230/400 V
Prąd przełączający maks.5.7A
Maks. prąd ciągły 43 A
Styki sterujące 1R – rozwierny
Prąd znamionowy styku przy 250 V AC
1A
Materiał styków srebro
Maks. napięcie łączeniowe 400 V AC
Maks. moc łączeniowa 250 VA
Maks. prąd łączeniowy 1A
Maks. prąd łączeniowy rozruchowy 5A
Żywotność elektryczna 105 cykli
Żywotność mechaniczna 10 x105 cykli
Maks. częstotliwość łączeń około 1800 łączeń/h
Maks. temperatura pracy 40°C
Czas zadziałania 10…20 ms
Czas wyłączenia 5…20 ms _ 20 ms
Napięcie testu styk/cewka 2500V AC
Stopień ochrony IP 40
Ochrona przed dotykiem bezpośrednim
wg DIN VDE 0106 część100 (BGV A2)
Przekroje podłączeniowe 2,5-16 mm2, styki sterownicze 0,75-4,0 mm2
OPIS
Moduły (TE)
Przekaźnik priorytetowy 6.7-39A
1
Dostępność
STORE
NR KATALOGOWY
BZ601000--
PRZEKAŹNIKI SZEREGOWE
87mm
45mm
R
(+)
U~
(-)
15
5mm
44mm
wPRZEKAŹNIKI SZEREGOWE
A1
17,5mm
60mm
A1
15
R
A2 16 18
wSCHRACK
INFO
U
87mm
(-)
A1
U
87mm
17,5mm
60mm
(+)
45mm
44mm
A2
16 18
R
Przekaźniki
szeregowe
1 lub 2 styki przełączne
Szerokość
17.5 mm / 35 mm
U~
Możliwość załączania
silników i wysokoindukcyjnych obciążeń
15
5mm
44mm
A1
17,5mm
Szeroki zakres napięcia sterującego
60mm
45mm
87mm
45mm
5mm
•
•
•
•
•
15
R
A2 16 18
R
U
A2
16 18
wWYMIARY
(+)
44mm
5mm
35mm
60mm
R
wSCHEMAT POŁĄCZEŃ
U~
(-)
(+)
(+)
U~
U~
15
A1
A1
A2 16 18
44mm
60mm
A2
16 18
17,5mm
44mm
5mm
35mm
60mm
227
227
11 21
A1
87mm
45mm
45mm
15
R
87mm
15
A1
5mm
strona
(-)
(-)
A1
15
R
A1
11
R
21
R
A2 16 18
A2 12 14 22 24
A2
16 18
A2
12 14 22 24
(+)
U~
U
(-)
11 21
SYGNALIZACJA
45mm
A1
(+)
U ~ dioda LED ON/OFF:
Żółta
A1
DANE MECHANICZNE
35mm
15
A2 12 14 22 24
(-)
11
R
87mm
45mm
87mm
R
wDANE
TECHNICZNE
sygnalizacja pozycji wyjścia przekaźnikowego
21
R
44mm
5mm
60mm
A1
Obudowa plastikowa:
(+)
U~
(-)
Montaż:
A1
Stopień ochrony:
A2 16 18
IP 20
(+)
A2
przed16dotykiem
18
maks. 1 Nm
(-)
bezpośrednim:
zgodnie z 11
VBG4
21
11
21
ZaciskiA1podłączeniowe:
1 x 0,5A1do 2,5 mm2 z/bez końcówką kablową
A12 z11
21
końcówką
kablową
1 x 4 mm
R
R
A2 12 14 22 24
R
R
2 x 0,5 do 1,5 mm2 z/bez końcówką kablową
A2 12 14 22 24
2 x 2,5 mm2 elast. bez końcówki kablowej
87mm
OBWÓD WEJŚCIOWY
45mm
A2
12 14 22 24
5mm
35mm
60mm
szyna TH 35 zgodnie z EN 60715
U~
Moment dociskowy
śrub:
11 21
A1
Ochrona
IP 40
44mm
5mm
A2
12 14 22 24
15
R
A2
12 14 22 24
24 do 240V AC/DC
Potrzeby
własne:
44mm
4 VA (1,5 W)
60mm
35mm
AC 48 do 63 Hz
WYJŚCIE
(+)
1
U ~bezpotencjałowy styk przełączny
(-)
250V AC
Obciążalność
A1 styków:
2000VA (8A/250A)
Żywotność A1
mechaniczna:
11
21
20 x 106 łączeń
11 21
R
R
2 x 105 łączeń
A2 12 14 22 24
Częstotliwość przełączania:
maks. 6/min. przy 1000VA obciążenia rezystancyjnego
A2
12 14 22 24
(zgodnie z IEC 60947-5-1)
WARUNKI OTOCZENIA
-25 do +550C
15% do 85% (zgodnie z IEC 60721-3-3 klasa 3K3)
OPIS
MODUŁY (TE)
DOSTĘPNOŚĆ STORE
NR KATALOGOWY
Przekaźnik 1P, 24-230V AC/DC
1
BZ651000--
Przekaźnik 2P, 24-230V AC/DC
2
BZ652000--
AUTOMATYCZNY PRZEŁĄCZNIK FAZ
wAUTOMATYCZNY PRZEŁĄCZNIK FAZ
Sterowanie 3 zewnętrznymi stycznikami
strona
228
2 sposoby wykorzystania listwy zaciskowej
wSCHRACK INFO
Automatyczny przełącznik faz PPZRAZF100 stosowany jest wszędzie tam, gdzie parametry napięcia zasilającego mają istotny
wpływ na pracę urządzeń (szczególnie w sytuacjach gdzie niezbędna jest bezawaryjna praca odbiorników). wOPIS TECHNICZNY I ZASADA DZIAŁANIA
Zadaniem tego urządzenia jest zapewnienie ciągłości pracy odbiorników jednofazowych. Układ elektroniczny kontroluje wartość napięcia w sieci i w momencie jego spadku lub całkowitego zaniku automatycznie przełącza obciążenie na drugą fazę
(jeżeli ta również jest nieprawidłowa - to na trzecią fazę). Odbywa się to z przerwą około 150 ms.
Przyjęto, że faza przyłączona do zacisku “L1” jest fazą podstawową, a pozostałe dwie traktowane są jako rezerwowe, dlatego
jeśli tylko faza podstawowa ma prawidłowe parametry, to będzie zawsze wybrana.
W celu wyeliminowania możliwości załączenia dwóch faz jednocześnie, zastosowano przekaźniki wielostykowe, które wzajemnie blokują swoje styki. Nawet szybkie i chaotyczne zaniki i powroty faz nie spowodują zwarcia.
Do odbiorników o większej mocy należy zastosować zewnętrzne styczniki z cewkami na napięcie 230V AC.
W tym przypadku PPZRAZF100 będzie sterował cewkami tych styczników.
wDANE TECHNICZNE
Znamionowe napięcie zasilające
3 x 400V / 230V 50 Hz
Próg zadziałania
regulowany w zakresie ok. 180V – 210V
Histereza
ok. 10V
Czas przerwy przełączeniowej
ok. 150 ms
Max prąd obciążenia (rezyst.)
10A - bezpośr. zasilanie odbiornika 1 – faz. dowolny – zewnętrzne styczniki
Listwa zaciskowa
4 mm2
OPIS
Automatyczny przełącznik 3 faz
MODUŁY (TE)
4
DOSTĘPNOŚĆ
STORE
NR KATALOGOWY
PPZRAZF100
WYŁĄCZNIK BIOENERGETYCZNY
wWYŁĄCZNIK BIOENERGETYCZNY
wSCHRACK INFO
• J ednobiegunowy przekaźnik do ochrony ludzi przed niekorzystnym wpływem pola elektromagnetycznego.
• Kontrolowane napięcie stałe (8mA/230V DC)
• Tętnienia (nom./typ/max): < 2 mV, < 4 mV, < 8 mV
• Trwałość mechaniczna : 15 x 106 przełączeń
• Napięcie znamionowe / obciążalność: 230V AC ± 10%, 16A, 2300 W lampy żarowe
ur3i2010
wWSKAZÓWKI
W instalacjach elektrycznych, nawet przy odłączonym obciążeniu, indukuje się pole elektryczne wokół przewodów
(kabli), co może negatywnie wpływać na nasze samopoczucie oraz powodować bezsenność, zmęczenie, znurzenie itp.
W celu wyeliminowania negatywnych skutków pola elektromagnetycznego, powodowanego przez przewody pozbawione
obciążenia, można zastosować wyłącznik bioenergetyczny. Wyłącznik bioenergetyczny NAK16/3 odcina automatycznie
napięcie we wszystkich podłączonych przewodach w przypadku wyłączenia wszystkich odbiorników, a w momencie załączenia choćby jednego, ponownie załącza napięcie i umożliwia normalną pracę odbiorników.
wSCHEMAT PODŁĄCZENIA
OPIS
MODUŁY
Wyłącznik bioenergetyczny NAK 16/3
2
WYM (SxWxG) mm
35x70x76
OPAK.
TYP
1
NAK 16/3
DOSTĘPNOŚĆ
STORE
NR KATALOGOWY
UR3I2010--
strona
229
229
MODUŁOWE APARATY
wROZŁĄCZNIKI Z DŹWIGNIĄ BEZ LAMPKI SYGNALIZACYJNEJ
1
wSCHRACK INFO
• Wykonanie zgodne z EN 60068
• Napięcie znamionowe/częstotliwość:
230/400V AC 50/60 Hz
• Przekrój podłączeniowy: 1 –10 mm2
• Ochrona przed dotykiem bezpośrednim
zgodnie z VBG 4
• Specjalny system montażu na szynie
2
SCHEMAT
bz106010
OPAK.
TYP
DOSTĘPNOŚĆ
16 A/1Z
1
17,8x80x74,5
1/12
BZ A16/1Z
16 A/3Z
1
17,8x80x74,5
1/12
BZ A16/3Z
16 A/4Z
1
17,8x80x74,5
1/12
BZ A16/4Z
BZ106040--
16 A/1P
1
17,8x80x74,5
1/12
BZ W16/1P
BZ106280--
16 A/2P
1
17,8x80x74,5
1/12
BZ W16/2P
32 A/1Z
1
17,8x80x74,5
1/12
BZ A32/1Z
BZ136010--
32 A/3Z
1
17,8x80x74,5
1/12
BZ A32/3Z
BZ136030--
32 A/4Z
1
17,8x80x74,5
1/12
BZ A32/4Z
BZ136040--
STORE
NR KATALOGOWY
BZ106010--
BZ106030--
BZ106290--
wROZŁĄCZNIKI Z DŹWIGNIĄ, Z LAMPKĄ SYGNALIZACYJNĄ
1
wSCHRACK INFO
45
230
WYM (SxWxG) mm
80
strona
PRĄD ZNAMIONOWY/STYKI MODUŁY
17,8
24
5,5
2
44
60
bz106110
• Wykonanie zgodne z EN 60068
• Wkład świetlny: jarzeniówka 250V, E10
• Przeźroczysta oprawka montowana
fabrycznie
• Wymienne źródło światła (maks. 2W)
4
SCHEMAT
WYM (SxWxG) mm
OPAK.
TYP
16 A/1Z
1
17,8x80x74,5
1/12
BZ AS16/1Z
DOSTĘPNOŚĆ
STORE
NR KATALOGOWY
BZ106110--
16 A/2Z
1
17,8x80x74,5
1/12
BZ AS16/2Z
BZ106120--
16 A/3Z
1
17,8x80x74,5
1/12
BZ AS16/3Z
BZ106130--
32 A/3Z
1
17,8x80x74,5
1/12
BZ AS32/3Z
BZ136130--
wPRZYCISKI CZARNE, BEZ LAMPKI SYGNALIZACYJNEJ
wSCHRACK INFO
•
•
•
•
•
Wykonanie zgodnie z EN 60068
Napięcie znamionowe/częstotliwość: 230/400V AC 50/60 Hz
Przekrój podłączeniowy: 1 –10 mm2
Specjalny system montażu na szynie TH 35 zgodnie z EN 50022
BZ106410
PRĄD ZNAMIONOWY/STYKI
WYM (SxWxG) mm
OPAK.
TYP
16 A/1R/czerwony przycisk
MODUŁY
1
17,8x80x74,5
1/12
BZ T16/1R
DOSTĘPNOŚĆ
16 A/1Z
1
17,8x80x74,5
1/12
16 A/1Z + 1R
1
17,8x80x74,5
1/12
16 A/2Z
1
17,8x80x74,5
16 A/3Z + 1R
1
16 A/4Z
1
STORE
NR KATALOGOWY
BZ106405--
BZ T16/1Z
BZ106410--
BZ T16/1Z/1R
BZ106411--
1/12
BZ T16/2Z
BZ106420--
17,8x80x74,5
1/12
BZ T16/3Z/1R
17,8x80x74,5
1/12
BZ T16/4Z
BZ106431-
BZ106440-– produkt dostępny w SCHRACK STORE
MODUŁOWE APARATY
wPRZEŁĄCZNIKI Z DŹWIGNIĄ 1-0-2
wSCHRACK INFO
1
I 0 II
5
2
bz106380
SCHEMAT
• S tyki przełączne, z pozycją 0
• Wykonanie zgodne z IEC 947-3
• Napięcie znamionowe/częstotliwość:
230/400V AC 50/60 Hz
• Przekrój podłączeniowy: 1 –10 mm2
• Ochrona przed dotykiem bezpośrednim
zgodnie z VBG 4
• Specjalny system montażu na szynie
• Stabilny w pozycji załączonej
WYM (SxWxG) mm
OPAK.
TYP
DOSTĘPNOŚĆ
STORE
NR KATALOGOWY
16 A/1P
1
17,8x80x74,5
1/12
BZ U16/1P
BZ106380--
16 A/2P
1
17,8x80x74,5
1/12
BZ U16/2P
BZ106390--
wPRZYCISKI CZARNE Z LAMPKĄ SYGNALIZACYJNĄ
wSCHRACK INFO
•
•
•
•
•
Wykonanie zgodnie z IEC 947-3
BZ106510
WYM (SxWxG) mm
OPAK.
TYP
DOSTĘPNOŚĆ
STORE
NR KATALOGOWY
16 A/1Z
1
17,8x80x74,5
1/12
BZ TS16/1Z
BZ106510--
16 A/1Z + 1R
1
17,8x80x74,5
1/12
BZ TS16/1Z/1R
BZ106511--
wROZŁĄCZNIKI PRZYCISKOWE, BEZ LAMPKI SYGNALIZACYJNEJ
wSCHRACK INFO
1
•
•
•
•
•
Specjalny system montażu na szynie TH 35 zgodnie
z EN 50022
• Stabilny w pozycji załączonej
2
bz107020
SCHEMAT
WYM (SxWxG) mm
OPAK.
TYP
16 A/1Z
1
16 A/2Z
1
16 A/1Z / 1R
16 A/1P
17,5x90x65
1
BZ A16/1Z
BZ107010--
17,5x90x65
1
BZ A16/2Z
BZ107020--
1
17,5x90x65
1
BZ S16/1Z/1R
1
17,5x90x65
1
BZ W16/1P
DOSTĘPNOŚĆ
STORE
NR KATALOGOWY
BZ107030-
BZ107050--
strona
231
231
MODUŁOWE APARATY
wŁĄCZNIKI STEROWNICZE
wSCHRACK INFO
•
•
•
•
•
strona
232
Przekrój podłączeniowy: 1–6 mm2
WYM (SxWxG) mm
OPAK.
TYP
DOSTĘPNOŚĆ
STORE
16 A/2Z/2R
1
17,0x80x74,5
1/12
BZ SS16/2Z2R
BZ106722--
16 A/3Z/1R
1
17,0x80x74,5
1/12
BZ SS16/3Z1R
BZ106731--
NR KATALOGOWY
wROZŁĄCZNIKI PRZYCISKOWE Z DIODĄ LED
wSCHRACK INFO
•
•
•
•
•
•
•
bz127131
PRĄD ZNAMIONOWY/STYKI/NAPIĘCIE
Wkład świetlny: dioda LED na napięcie 24 lub 230V AC/DC, zaciski windowe
Wykonanie zgodnie z EN60068
Stabilne w pozycji załączonej
MODUŁY WYM (SxWxG) mm
OPAK.
TYP
DOSTĘPNOŚĆ
STORE
NR KATALOGOWY
16 A/1Z/1R/24 AC/DC
1
17,5x90x65
1/12
BZ SL16/1Z/1R
BZ127131--
16 A/2Z/24 AC/DC
1
17,5x90x65
1/12
BZ AL16/2Z
BZ127121--
16 A/1Z/1R/230 AC/DC
1
17,5x90x65
1/12
BZ SL16/1Z/1R
BZ117131--
16 A/2Z/230 AC/DC
1
17,5x90x65
1/12
BZ AL16/2Z
BZ117121--
wPRZYCISKI NIEPODŚWIETLANE
1
wSCHRACK INFO
2
bz107430
SCHEMAT
•
•
•
•
•
•
•
Schemat łączeniowy na przycisku
WYM (SxWxG) mm
OPAK.
TYP
16 A/1Z
1
17,5x90x65
1/12
BZ T16/1Z
16 A/1Z / 1R
1
17,5x90x65
1/12
BZ T16/1Z/1R
DOSTĘPNOŚĆ
STORE
NR KATALOGOWY
BZ107410-BZ107430--
MODUŁOWE APARATY
wPRZYCISKI Z DIODĄ LED
wSCHRACK INFO
•
•
•
•
•
•
bz117531
PRĄD ZNAMIONOWY/STYKI/NAPIĘCIE
MODUŁY
WYM (SxWxG) mm
OPAK.
TYP
DOSTĘPNOŚĆ
STORE
NR KATALOGOWY
16 A/1Z/1R/24V AC/DC
1
17,5x90x65
1/12
BZ TS16/1Z/1R
BZ127531--
16 A/1Z/1R/230V AC/DC
1
17,5x90x65
1/12
BZ TS16/1Z/1R
BZ117531--
strona
wLAMPKI SYGNALIZACYJNE
233
233
wSCHRACK INFO
• 2
kolorowe diody sygnalizacyjne czerwona/zielona
BZ106800 i BZ106802 – źródło światła - jarzeniówka
• Dla BZ106800 i BZ106802 wymienne oprawki (czerwona,
zielona, pomarańczowa) w komplecie z lampką
bz117904
bz127908
bz106800
OPIS
MODUŁY
OPAK.
Pojedyncza 12-24V AC/DC czerw./ziel.
1
1/12
BZ LM R/G 24
TYP
DOSTĘPNOŚĆ
STORE
BZ127904--
NR KATALOGOWY
Pojedyncza 110-240V AC/DC czerw./ziel.
1
1/12
BZ LM R/G 240
BZ117904--
Podwójna 12-24V AC/DC czerw./ziel.
1
1/12
BZ DLM R/G 24
BZ127908--
Podwójna 110-240V AC/DC czerw./ziel.
1
1/12
BZ DLM R/G 240
Lampka sygnalizacyjna + jarzeniówka+ 4 oprawki
1
1/12
BZ LM
Lampka sygnalizacyjna podwójna czerw./ziel.
1
1/12
BZ LM R/G
BZ117908-BZ106800--
BZ106802--
wDIODOWE WSKAŹNIKI NAPIĘCIA
wSCHRACK INFO
Trzy diody świecące informują o stanie sieci trójfazowej. Każdej fazie przypisana jest jedna dioda
świecąca o odpowiednim oznaczeniu (L1, L2, L3).
W przypadku zaniku fazy zgaśnie dioda odpowiednia dla danej fazy. Przy obniżonym napięciu
dioda świeci nieco słabiej i gaśnie dopiero przy jego całkowitym zaniku.
OPIS DOSTĘPNOŚĆ
Diodowy wskaźnik napięcia 3 faz, diody czerwone
STORE
Diodowy wskaźnik napięcia 3 faz, 3 różne kolory
NR KATALOGOWY
PPBZ106803
PPBZ106804
GNIAZDA WTYKOWE,
TRANSFORMATORY – MODUŁOWE
wGNIAZDA WTYKOWE
wSCHRACK INFO
•
•
•
•
bz325000
Przekrój podłączeniowy 1-25 mm2
Prąd znamionowy 16A
Napięcie znamionowe 250V AC
Gniazda do nabudowania IP44
yy4926f
OPIS
WYM (SxWxG) mm
OPAK.
DOSTĘPNOŚĆ
STORE
Gniazdo szeregowe Schuko 16A
52x76x65
1
NR KATALOGOWY
BZ325000-A
BZ325001-A
Gniazdo szeregowe z bolcem 16A
44,5x76x65
1
strona
Gniazdo (Schuko, IP44, 16A), zaciski bezśrubowe
44,5x76x65
1
YY492639--
234
Gniazdo (Schuko, IP44, 16A), zaciski śrubowe
44,5x76x65
1
YY492637--
wTRANSFORMATORY DZWONKOWE Z ZABEZPIECZENIEM ZWARCIOWYM
wSCHRACK INFO
bz326578
•
•
•
•
•
•
•
bz326577
Transformator bezpieczeństwa
Zgodność z normą EN 61558-1-2-8
Znamionowe napięcie pierwotne
230V AC 50 Hz
Moc znamionowa 8,15, 24, 30 VA
Stopień ochrony IP40
Przeznaczony do pracy ciągłej
Wbudowany czujnik PTC
• Dobezpieczenie zwarciowe
WEJŚCIE/WYJŚCIE
MODUŁY
WYM (SxWxG) mm OPAK.
TYP
DOSTĘPNOŚĆ
STORE
NR KATALOGOWY
BZ326577--
230V AC pierw./4,8,12V AC wtórne, 15 VA
2
35x85x58
1
KL-TR/15VA
230V AC pierw./12,12,24V AC wtórne, 30 VA
3
52x85x58
1
KL-TR/30VA
BZ326578--
230V AC pierw./12,24V AC wtórne, 63 VA
6
105x85x65
1
KL-TR/63VA
BZ326579--
wDZWONKI, BRZĘCZYKI
wSCHRACK INFO
bz926338
OPIS/NAPIĘCIE ZASILANIA
•
•
•
•
•
•
bz926339
MODUŁY
WYM (SxWxG) mm
Maksymalna długotrwała praca 12 godzin
Napięcie cewki: 12; 230V AC
Pobór mocy: 4,5VA
Przekrój podłączeniowy: 10 mm2
Głośność: 77 dB
OPAK.
TYP
DOSTĘPNOŚĆ
STORE
Dzwonek, 230V AC
1
17,5x86x67
1/12
066625-SRK
Dzwonek, 12V AC
1
17,5x86x67
1/12
066627-SRK
Brzęczyk, 230V AC
1
17,5x86x67
1/12
066626-SRK
Brzęczyk, 12V AC
1
17,5x86x67
1/12
066628-SRK
NR KATALOGOWY
BZ926338-BZ926351--
BZ926339-BZ926353--
SCHRACK Communication Center II
wSCHRACK Communication Center II
w SCHRACK INFO
• Ł atwa konfiguracja z poziomu przeglądarki internetowej – nie wymaga dodatkowego
oprogramowania
• Zdalna konfiguracja przez modem GSM – protokół PPP
• Podłączenie sieciowe i szeregowy interfejs
• Niski pobór energii poprzez LOW POWER SUPPORT
• Monitoring wyjść: 2 analogowe PT100, 6 wyjść cyfrowych
• Idealne rozwiązanie do zdalnego monitoringu przekaźników kontroli UR5…
• Sterowanie 7 wyjściami cyfrowymi
• Wysyłanie alarmów na pocztę elektroniczną lub SMS
• Kompaktowa obudowa – montaż na szynie TH 35
• Napięcie zasilające 12-24V DC
• W komplecie przewód transmisyjny (do bezpośredniego połączenia z PC)
• Zintegrowana antena
BZ990000
wAPLIKACJE: SYSTEMY GRZEWCZE, STEROWANIE ŻALUZJAMI, ZASILACZE UPS, SYSTEMY ALARMOWE ITP…
Schrack Communication Center jest idealnym rozwiązaniem dla zdalnego monitoringu i sterowania praktycznie każdego
systemu. Dzięki cyfrowym wejściom możemy uzyskać bezpośredni dostęp do dowolnych danych (sygnały zbierane ze
styków pomocniczych aparatów elektrycznych np. wyłączników BM lub BC, wyjść alarmowych dowolnych urządzeń pracujących indywidualnie lub będących elementami różnych systemów). Aby kontrolować napięcia, prądy, zanik fazy, etc.
należy zastosować Schrack Communication Center oraz dowolne przekaźniki serii UR5… .
Aż do 8 osób może być informowanych za pośrednictwem poczty elektronicznej lub SMS o zdarzeniach w instalacji elektrycznej (przekroczone zostały progowe wartości mierzonych wielkości elektrycznych). Wszystkie informacje przesyłane są
w formacie tekstowym, jako krótkie teksty zawierające podstawowe dane (uprzednio zdefiniowane przez użytkownika).
Wysyłając SMS możemy w każdej chwili sprawdzić stan systemu (otrzymamy zwrotną informację). Personel techniczny
wykonujący naprawy, czy np. prace konserwacyjne może dokonać wyłączenia, a następnie załączenia Communication
Center wysyłając informację tekstową SMS.
Aby połączyć się ze Schrack Communication Center wystarczy laptop lub PDA ze standardową przeglądarką internetową
lub telefon komórkowy.
wMOŻLIWE AKCESORIA
• Styki pomocnicze aparatów modułowych (BM,BC, BO,BE)
• Transformator 24V DC LP746201
• Przekaźniki kontroli seria UR5…
OPIS
WYM. (SxWxG) mm
Communication Center II
105x86x64
BZ990001--
Dodatkowa antena z kablem
-
BZ990000--
DOSTĘPNOŚĆ
STORE
NR KATALOGOWY
strona
235
235

modułowe aparaty sterownicze i łączeniowe

Transkrypt

Podobne dokumenty
