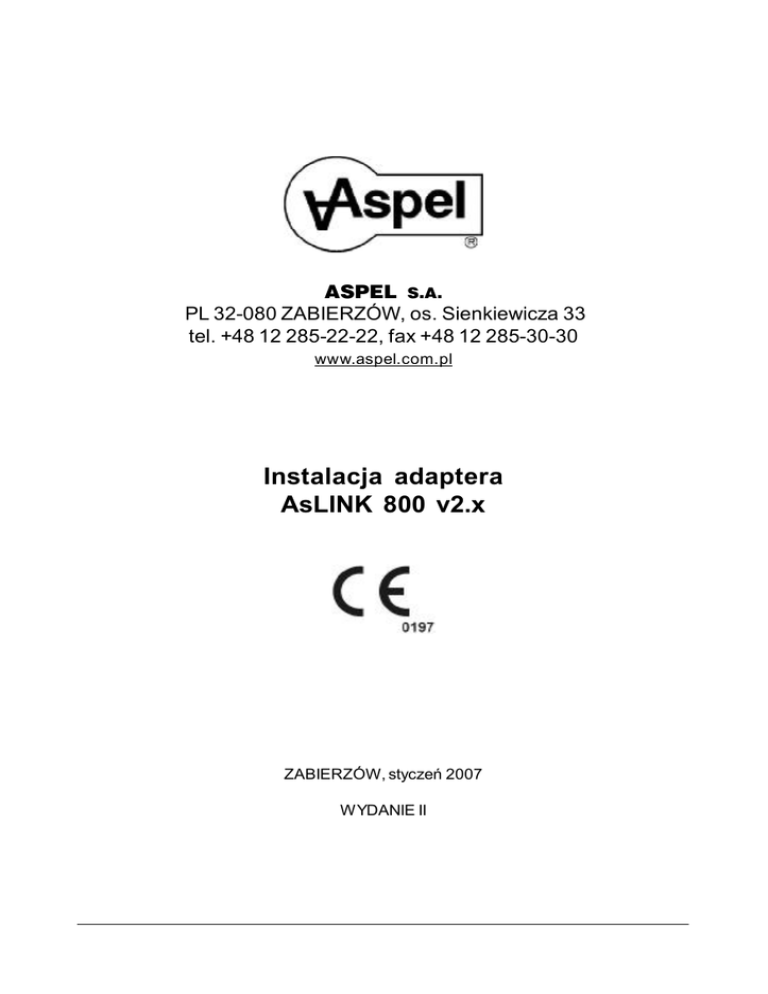

ASPEL S.A.
PL 32-080 ZABIERZÓW, os. Sienkiewicza 33
tel. +48 12 285-22-22, fax +48 12 285-30-30
www.aspel.com.pl
Instalacja adaptera
AsLINK 800 v2.x
ZABIERZÓW, styczeń 2007
WYDANIE II
1
Instal_ USB AsLINK
1.0 Protokół transmisji bezprzewodowej AsLINK firmy Aspel
Aby ułatwić pracę z systemami medycznymi, firma Aspel opracowała nową serię urządzeń,
które korzystają z bezprzewodowej transmisji opartej na protokole AsLINK (c) Aspel. Urządzenia wyposażone w ten protokół mogą przesyłać między sobą sygnał EKG oraz inne dane,
dzięki czemu pacjent nie musi być połączony kablami z aparatem, co zapewnia mu większy
komfort oraz stwarza nowe możliwości dla badań.
Instrukcja opisuje sposób instalacji adaptera AsLINK 800 wersja 2.x
2.0 Instalacja adaptera AsLINK 800 wersja 2.x
KROK 1.
Rysunek 1. Podłączenie adaptera AsLINK 800 do złącza USB.
Włóż adapter AsLINK 800 do złącza USB w twoim komputerze.
KROK 2.
Po włożeniu adaptera, komputer rozpocznie procedurę konfiguracji, która zakończy się komunikatem zaprezentowanym na rysunku 2.
Rysunek 2.
Po pojawieniu się powyższego komunikatu, adapter AsLINK 800 jest już gotowy do współpracy z systemami Aspel.
2
Instal _ USB AsLINK
3.0 FAQ - Często zadawane pytania ...
P: Jakie wymagania musi spełniać komputer, aby adapter AsLINK 800 poprawnie
współpracował z systemami Aspel.
Komputer PC musi być wyposażony w przynajmniej jeden wolny port USB oraz musi mieć
zainstalowany system MS Windows XP SP2. Jeżeli na komputerze jest zainstalowany system
MS Windows XP lub MS Windows XP SP1 - to można zainstalować uaktualnienie do wersji SP2
(szczegółowe informacje na stronie firmy Microsoft lub u przedstawicieli).
P: Jak sprawdzić posiadaną wersję systemu M S Windows?
Proszę najechać kursorem myszki na ikonkę <Mój komputer> i wcisnąć pracy klawisz myszki.
Na ekranie pojawi się menu i w dolnej części pozycja <W łaściwości>. Po jej wybraniu na
ekranie zostanie wyświetlone okno dialogowe przedstawione na Rysunku 3.
Rysunek 3. Wersja systemu MS Windows
Jeśli w okienku pojawi się informacja <Dodatek Service Pack 2> to oznacza, że posiadasz
właściwą wersję systemu.
P: Jak sprawdzić czy adapter AsLINK 800 został poprawnie zainstalowany przez MS
Windows oraz czy będzie poprawnie działał z systemami firmy Aspel.
Aby sprawdzić, czy adapter AsLINK 800 został poprawnie zainstalowany w komputerze oraz
czy będzie poprawnie współpracował z systemami Aspel, należy uruchomić Panel Sterowania (menu Start, pozycja Ustawienia, a następnie wybierz Panel Sterowania). W Panelu Sterowania jest dostępna ikonka <Urządzenia Bluetooth>. Po wybraniu tej ikonki, na ekranie pojawi
się okno dialogowe z zakładkami - patrz Rysunek 4. Należy wtedy wybrać zakładkę <Sprzęt>.
Jeśli w okienku pojawi się na liście pozycja: <Moduł wyliczeniowy Bluetooth firmy Microsoft>,
to oznacza, że ten adapter został poprawnie zainstalowany oraz będzie działał poprawnie z
systemami Aspel.
Adapter AsLINK 800 musi zostać podłączony do złącza USB przed wykonaniem w/w sprawdzenia.
3
Instal_ USB AsLINK
Rysunek 4. Okno urządzeń Bluetooth.
P: Czy można zainstalować adapter AsLINK 800 na laptopie ?
Tak - można zainstalować adapter AsLINK 800 na laptopie.
W tym celu należy:
a) w dokumentacji laptopa sprawdzić czy jest on wyposażony w moduł Bluetooth.
b) jeśli taki moduł jest zainstalowany w laptopie, to należy go wyłączyć (dokumentacja
laptopa opisuje jak to można wykonać)
c) przeprowadzić instalację adaptera AsLINK 800 zgodnie z procedurą opisana w punkcie 2.0
Zainstalowany adapter współpracuje z oprogramowaniem firmy Aspel: CardioTEST, CardioTEKA, CardioTEL i HolCARD 24W. W celu uzyskania szczegółowych informacji proszę
kontaktować się tel. 012-285-22-22 lub [email protected].
