Samsung TV LCD „Bordeaux 19”

Samsung TV LCD „Bordeaux 19” – rozwiązywanie
problemów, edycja danych EDID

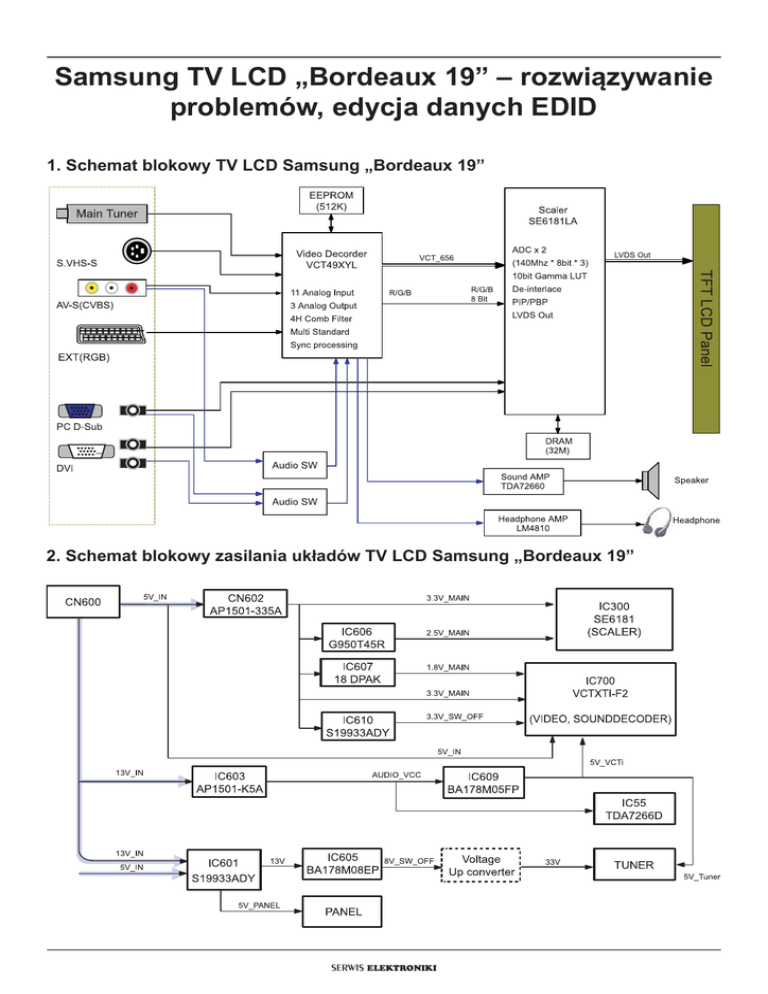

1. Schemat blokowy TV LCD Samsung „Bordeaux 19”
2. Schemat blokowy zasilania układów TV LCD Samsung „Bordeaux 19”
SERWIS ELEKTRONIKI
3. Rozwiązywanie problemów w TV LCD Samsung „Bordeaux 19”
3.1. Brak zasilania
Czy napięcia stałe: 13V i 5V
pojawiają się na złączu CN400?
Nie
Sprawdzić płytki modułów
inwertera / adaptera
Nie
Sprawdzić układy i podzespoły
związane z układem IC405
Nie
Sprawdzić układy i podzespoły
związane z układem IC407
Tak
Czy napięcie stałe 3.3V
pojawia się na FT412?
Tak
Czy napięcie stałe 3.3V
pojawia się na FT414?
Tak
Sprawdzić układy: IC701 (VCTi),
IC703 i IC301 (SE6181LA)
3.2. Brak obrazu z komputera PC
1
2
3
4
Wskaźnik zasilania nie świeci
Czy sygnał na kondensatorach
C106, C107 i C108 pojawia się
sygnał pokazany na oscylogramie 1
(wejścia sygnałów R, G, B)?
Nie
Sprawdzić układy i podzespoły
związane ze złączem D-SUB15 CN100
Nie
Sprawdzić układy i podzespoły
związane ze złączem D-SUB15 CN100
Nie
Sprawdzić układy i podzespoły
związane z układem skalera IC301 (SE6181)
Tak
Czy na rezystorach R113 i R115
pojawiają się sygnały H/V Sync
zgodne z oscylogramami
odpowiednio 2 i 3?
Tak
Czy na wyprowadzeniach
1÷30 złącza CN300 pojawiają
się sygnały LVDS outSync
zgodne z oscylogramem 4?
Tak
Wymienić panel LCD
SERWIS ELEKTRONIKI
3.3. Brak obrazu z tunera telewizyjnego
Czy na pinie 2 filtru SAW
FT700 (X6965)
pojawia siê sygna³ pokazany
na oscylogramie 5?
Nie
Sprawdziæ tuner TV TU200
Tak
Czy na pinach: 71÷75, 78÷80
uk³adu IC701 pojawia siê sygna³
pokazany na oscylogramie 6?
Sprawdziæ uk³ady i podzespo³y
zwi¹zane z uk³adem IC701
Nie
Tak
Czy na pinach 1÷30 z³¹cza
CN300 pojawia siê sygna³
pokazany na oscylogramie 4?
Nie
Sprawdziæ uk³ad IC301
Tak
4
5
Wymieniæ panel LCD
6
3.4. Brak obrazu z gniazd Video/S-VIDEO
WskaŸnik zasilania wy³¹czony.
Podœwietlenie za³¹czone, brak obrazu.
Czy na rezystorach
R717, R718, R719
pojawia siê sygna³?
Nie
Sprawdziæ przewody A/V i
sygna³ prowadz¹cy sygna³ wideo
Nie
Sprawdziæ po³¹czenia
wi¹zek przewodów
Nie
Sprawdziæ uk³ad IC702.
Wymieniæ zespó³ p³yty g³ównej.
Nie
Sprawdziæ uk³ad IC301.
Wymieniæ zespó³ p³yty g³ównej.
Tak
Czy na pinach: 71÷80 uk³adu
IC702 pojawia siê sygna³
pokazany na oscylogramie 5?
Tak
Czy na wyjœciach LVDS
(RA301÷RA303) pojawia siê
sygna³ danych cyfrowych?
Tak
Czy sprawdzono kable LVDS?
Czy wymieniono panel LCD?
SERWIS ELEKTRONIKI
3.5. Brak fonii towarzyszącej sygnałowi telewizyjnego z tunera
Czy na pinach 1, 2 filtru
SAW FT700 (X6965)
pojawia się sygnał zgodny
z oscylogramem 5?
Nie
Sprawdzić tuner
Tak
Czy na rezystorach
R538 i R542
pojawia się sygnał pokazany
na oscylogramie 7?
Sprawdzić układy i podzespoły
związane z układem IC701
Nie
Sprawdzić układy i podzespoły
związane z układem IC502
Tak
Czy na pinach 2, 5, 9, 16
układu IC502 (SL/SR OUT)
pojawia się sygnał?
Nie
5
7
Tak
Sprawdzić głośniki (lewy i prawy)
4. Lokalizacja najważniejszych podzespołów na płycie głównej
P³yta g³ówna – strona A
Z£¥CZE
ZASILACZA
IP
JIG
JIG
AUDIO
IC
Z£¥CZE LVDS
EPROM
MICOM
SKALER
DRAM
TUNER
S£UCHAWKI
PC
DVI
AUDIO
D_SUB
AV
SCART
S-VIDEO
Z£¥CZE PRZYCISKÓW
FUNKCYJNYCH
G£OŒNIKI
Rys.1. Widok płyty głównej od strony elementów (strona A)
SERWIS ELEKTRONIKI
S£UCHAWKI
P³yta g³ówna – strona B
DRAM
DRAM
16Mbit
16Mbit
DRAM
IC706
Uaktualniona pamiêæ
EPROM (Micom)
Rys.2. Widok płyty głównej od strony mozaiki (strona B)
5. Aktualizacja oprogramowania
5.1. Wymiana mikrokontrolera sterującego
MICOM
Wymiana mikrokontrolera sterującego z pamięcią
EEPROM jest konieczna w następujących sytuacjach:
● gdy pojawia się obraz, ale nie działają przyciski pilota
i przyciski klawiatury lokalnej,
● gdy dioda LED świeci sygnalizując poprawne działanie
odbiornika, ale obraz nie pojawia się,
● w trakcie normalnej eksploatacji, gdy zaktualizowany
został program sterujący (software).
Jak pokazano na rysunku 3, po przeprowadzeniu demontażu odbiornika, wymontować istniejący układ mikrokontrolera IC706 (zgodnie z pokazanymi wskazówkami)
z podstawki i zastąpić go nowym układem.
● Użyć należy odpowiedniego przyrządu lub dowolnego
narzędzia pozwalającego uchwycić układ w obu ro-
Rys.3. Aktualizacja mikrokontrolera IC706
gach. Należy być bardzo ostrożnym, gdyż jeśli gniazdo
spowoduje jakiekolwiek uszkodzenie wymienionego
układu, telewizor nie będzie działać prawidłowo.
● Wkładając układ scalony zwrócić uwagę na to, aby naciskać go we właściwym kierunku z odpowiednią siłą.
● Po wymianie, w przypadku czystej pamięci, wejść w tryb
serwisowy (Factory Mode) i przeprowadzić inicjalizację.
5.2. Metoda wprowadzania i edycji danych EDID
Telewizor LCD obsługuje interfejs sterowania DDC Jig.
Na rysunku 4 pokazano połączenia między komputerem i telewizorem LCD na potrzeby edycji danych EDID.
Na następnej stronie przedstawiono metody wprowadzania i edycji danych EDID w systemie operacyjnym DOS
i Windows.
PC dla JIG
Rys.4. Schemat połączeń do wprowadzania i edycji danych EDID
SERWIS ELEKTRONIKI
Metoda wprowadzania danych EDID
w programie Windows
1. Uruchomiæ program Winddc.exe na komputerze PC.
2. Klikn¹æ ikonkê Winddc.
3. Otworzyæ plik.
4. Wybraæ Port #1.
5. Wprowadziæ nazwê pliku DDC:
- analogowy: „GBR-19HMA1-1.ddc”
- cyfrowy: „GBR-19HMD1-1.ddc”
6. Klikn¹æ przycisk „Next [OK]”.
Metoda wprowadzania danych EDID
w programie DOS
1. Uruchomiæ program „DDC21.exe”.
2. Klikn¹æ „LOAD FILE”.
3. Wprowadziæ nazwê pliku
- „GBR-19HMA1-1.ddc”
- „GBR-19HMD1-1.ddc”
4. Klikn¹æ „WRITE EEPROM”.
7. Wybraæ przycisk „Enter” (na klawiaturze) po
wprowadzeniu monitora.
Zatwierdziæ znak „OK”
7. S
M
8. Sprawdziæ „DDC OK”.
Komunikat o b³êdzie:
Sprawdziæ kabel sygna³owy lub p³ytkê interfejsu
8. C
