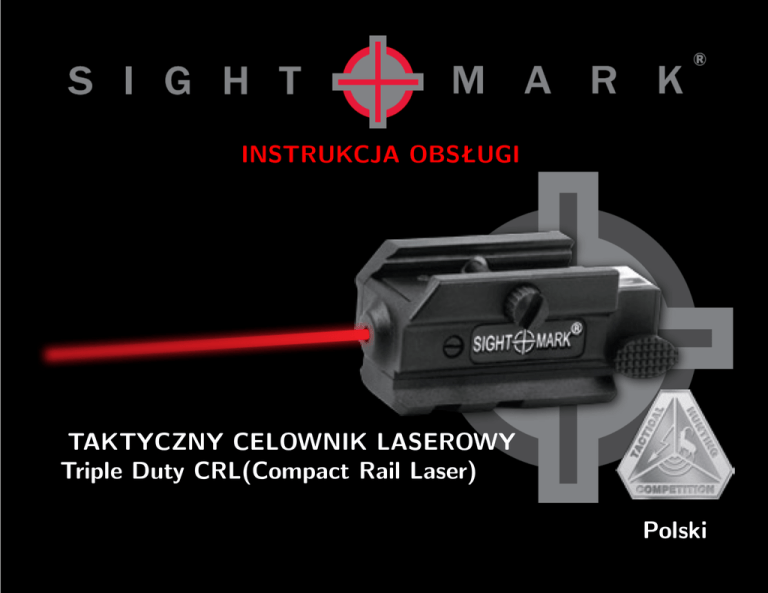

INSTRUKCJA OBSŁUGI
TAKTYCZNY CELOWNIK LASEROWY
Triple Duty CRL(Compact Rail Laser)
Polski
Sightmark
Produkty sightmark oparte są na technologi wojskowej do których należą lunety,
laserowe celowniki, noktowizory, kolimatory, dalmierze laserowe oraz latarki. Są to
pełnowartośćowe produkty dla mysliwych, policji, wojska oraz sportowców.
Sightmark - MAKE YOUR MARK
Właściwośći
• Ultra kompaktowy i niskoprofilowy design
• Wysoka dokładność, szybki montaž
• Integrovana druga listwa montažowa
• Zasięg do 275 metrów w nocy
• Zasięg do 18 metrów w świetle dziennym
• Szybkość skierowania na cel
• Idealny do szybko poruszających się celów
• Wysoka dokładność regulacji
• Korpus wykonany z wytrzymałego kompozytu
• Mała waga
Specyfikacja
Materiał
Kompozytowy
Kolor
Czarny matowy
Widoczność dzień/noc (m) (m) 18,3/275
Długość fali (nm)
632-650
Moc lasera (mW)
3-5
Typ laseru
Widoczna czerwona kropka
Rozmiar kropki (mm@100m)
menšı́ 5
Wymiary (mm)
61 x 38,1 x 30,5
Waga (g)
37
W opakowaniu
• Celownik laserowy
• 2x baterie AG13
• śrubokręt
• klucz imbusowy
Diagram
1. Śruba montažowa
2. Montaž
3. Emitor laseru
4. Osłona laseru
5. Boczna korekcja
6. Korekcja wysokośći
7. Umieszczenie baterii
8. Osłona baterii
9. On/Off
10. Listwa do montažu
Triple Duty CRL
Triple Duty Red CRL należy do celowników laserowych używanych przez wojsko. Charakteryzuje się
silną i precyzyjną wiązką lasera, która jest bez skazy i szybko ogniskuje na celu. Triple Duty laser
CRL jest ultra kompaktowy, niskoprofilowy z lekkim montażem do broni. Laser posiada unikatne
ciało złożone z tworzyw sztucznych, ma niską wagę i wysoką wytrzymałość, jest wyposażony w
szyny do montażu do rożnych rodzajów broni.
Instalacja baterii
Sightmark CRL czerwony celownik laserowy užywa dwie baterie AG13.
Wymiana baterii:
1. Znaležć osłone baterii która jest umieszczona pod osłona laseru (punkt 7,8 w diagramu).
2. Odmontować osłone baterii śilnieszym naćiskiem na osłone, przekręćı́ć zamek osłony i
podnieść.
3. Wewnątrz są dwa miejsca dla baterii, umieśćić každą z baterii i upewnić się že są włožone
poprawnie
4. Po włoženiu baterii, zamontować osłone baterii - dokręćić zamek osłony.
Instalacja
Proszę skontrolować komorę broni czy jest pusta, przy montaźu i demontaźu lasera.
1. Poluzować śrube na montažu za pomocą klucza imbusowego.
2. Nasunąć montaž na broń i przykręćı́ć
3. Nie przykręcać lasera na śiłe - može to uszkodzić laseru
Wycentrowanie
1. Namontuj laser na broń
2. Umieszcz broń na wózku do kalibracji
3. Namierzyć na cel - odleglość 25m
4. Wyłącz laser i wystrzel parę pocisków, następnie włącz laser i kalibruj.
5. Za pomocą śrubokręta kalibruj laser. HugeMagazynowanie
Przed schowaniem proszę sprawdzić czy laser niema lózów i jest dobrze przykręcony do broni. Wyłączyc laser.
Jezeli broń będzie dłužej magazynowana proszę wyciągnąć baterie.
Czyszczenie
Laser czyśćimy miekką szmateczką środkami služącymi do czyszczenia broni.
Ostrzeżenie
Przed schowaniem proszę sprawdzić czy laser niema lózów i jest dobrze przykręcony do broni. Jezeli
broń będzie dłužej magazynowana proszę wyciągnąć baterie.
• Nie wolno patrzyć do žródła laseru - Laser može uszkodzić wzrok albo spowodovać ślepote.
• Nie wolno świećić nikomu do oczu (Dotyczy to ludzi i zwierząt).
• Nie wolno świećić laserem do lustra lub innych odbijających światło przedmiotów.
• Proszę uwažać aby broń nie upadła
• Proszę skontrolować komorę broni czy jest pusta, przy montaźu i demontaźu kolimatora
Uwaga - Niedotrzymywanie przepisów može prowadzić do zranienia, szkody na majątku lub do smierći.
Gwarancja
Informacja dotycząca gwarancji znajduje się na naszych stronach www.sightmark.pl
