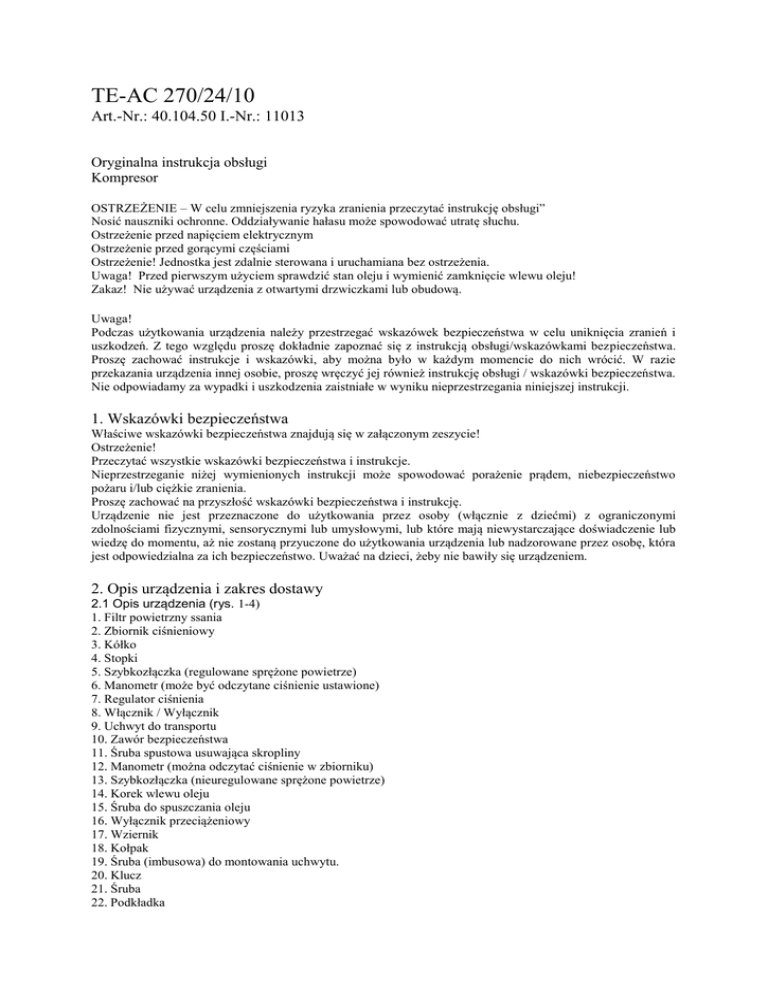

TE-AC 270/24/10

TE-AC 270/24/10
Art.-Nr.: 40.104.50 I.-Nr.: 11013
Oryginalna instrukcja obsługi
Kompresor
OSTRZEŻENIE – W celu zmniejszenia ryzyka zranienia przeczytać instrukcję obsługi”
Nosić nauszniki ochronne. Oddziaływanie hałasu może spowodować utratę słuchu.
Ostrzeżenie przed napięciem elektrycznym
Ostrzeżenie przed gorącymi częściami
Ostrzeżenie! Jednostka jest zdalnie sterowana i uruchamiana bez ostrzeżenia.
Uwaga! Przed pierwszym użyciem sprawdzić stan oleju i wymienić zamknięcie wlewu oleju!
Zakaz! Nie używać urządzenia z otwartymi drzwiczkami lub obudową.
Uwaga!
Podczas użytkowania urządzenia należy przestrzegać wskazówek bezpieczeństwa w celu uniknięcia zranień i
uszkodzeń. Z tego względu proszę dokładnie zapoznać się z instrukcją obsługi/wskazówkami bezpieczeństwa.
Proszę zachować instrukcje i wskazówki, aby można było w każdym momencie do nich wrócić. W razie
przekazania urządzenia innej osobie, proszę wręczyć jej również instrukcję obsługi / wskazówki bezpieczeństwa.
Nie odpowiadamy za wypadki i uszkodzenia zaistniałe w wyniku nieprzestrzegania niniejszej instrukcji.
1. Wskazówki bezpieczeństwa
Właściwe wskazówki bezpieczeństwa znajdują się w załączonym zeszycie!
Ostrzeżenie!
Przeczytać wszystkie wskazówki bezpieczeństwa i instrukcje.
Nieprzestrzeganie niżej wymienionych instrukcji może spowodować porażenie prądem, niebezpieczeństwo
pożaru i/lub ciężkie zranienia.
Proszę zachować na przyszłość wskazówki bezpieczeństwa i instrukcję.
Urządzenie nie jest przeznaczone do użytkowania przez osoby (włącznie z dziećmi) z ograniczonymi
zdolnościami fizycznymi, sensorycznymi lub umysłowymi, lub które mają niewystarczające doświadczenie lub
wiedzę do momentu, aż nie zostaną przyuczone do użytkowania urządzenia lub nadzorowane przez osobę, która
jest odpowiedzialna za ich bezpieczeństwo. Uważać na dzieci, żeby nie bawiły się urządzeniem.
2. Opis urządzenia i zakres dostawy
2.1 Opis urządzenia (rys. 1-4)
1. Filtr powietrzny ssania
2. Zbiornik ciśnieniowy
3. Kółko
4. Stopki
5. Szybkozłączka (regulowane sprężone powietrze)
6. Manometr (może być odczytane ciśnienie ustawione)
7. Regulator ciśnienia
8. Włącznik / Wyłącznik
9. Uchwyt do transportu
10. Zawór bezpieczeństwa
11. Śruba spustowa usuwająca skropliny
12. Manometr (można odczytać ciśnienie w zbiorniku)
13. Szybkozłączka (nieuregulowane sprężone powietrze)
14. Korek wlewu oleju
15. Śruba do spuszczania oleju
16. Wyłącznik przeciążeniowy
17. Wziernik
18. Kołpak
19. Śruba (imbusowa) do montowania uchwytu.
20. Klucz
21. Śruba
22. Podkładka
23. Nakrętka
24. Śruba do osi
25. Pierścień sprężysty
26. Nakrętka
27. Otwór do napełniania oleju
2.2 Zakres dostawy
Sprawdzić kompletność artykułów na podstawie opsianego zakresu dostawy. W przypadku, gdy w dostawie
brakuje części, w ciągu 5 dni od daty zakupu należy się zwrócić do naszego centrum serwisowego lub do
najbliższego marketu budowlanego, przekładając dowód zakupu. Uwzględniać w tym przypadku tabelę
świadczeń gwarancyjnych w warunkach gwarancji na końcu instrukcji.
Otworzyć opakowanie i ostrożnie wyciągnąć urządzenie z opakowania.
Usunąć materiał opakowaniowy oraz zabezpieczenia transportowe i pakujące (w przypadku, gdy są obecne).
Sprawdzić czy dostaw jest kompletna.
Sprawdzić urządzenie i elementy wyposażenia pod kątem uszkodzeń w transporcie.
Jak jest to możliwe przechowywać opakowanie, aż do momentu upływu gwarancji.
Uwaga!
Urządzenie i materiały opakowaniowe nie są zabawką! Dzieci nie mogą bawić się elementami z tworzywa
sztucznego, folią i małymi częściami! Istnieje niebezpieczeństwo zadławienia i uduszenia!
• Filtr powietrzny ssania
• Kółko (2x)
• Stopki
• Uchwyt do transportu
• Zamknięcie wlewu oleju
• Kołpak (2x)
• Śruba (imbusowa) do mocowania uchwytu (4x)
• Klucz (sześciokątny)
• Śruba
• Podkładka (6x)
• Nakrętka do zamocowania stóp
• Śruba osi (2x)
• Podkładka sprężynowa (2x)
• Nakrętka do zamocowania osi (2x)
• Oryginalna instrukcja obsługi
• Wskazówki bezpieczeństwa
3. Użycie zgodne z przeznaczeniem
Kompresor służy do pozyskiwania sprężonego powietrza dla narzędzi pneumatycznych. Urządzenia używać
tylko zgodnie z jego przeznaczeniem. Każde użycie, odbiegające od opisanego w niniejszej instrukcji jest
niezgodne z przeznaczeniem urządzenia. Za powstałe w wyniku niewłaściwego użytkowania szkody lub
zranienia odpowiedzialność ponosi użytkownik / właściciel, a nie producent.
Proszę pamiętać o tym, że nasze urządzenie nie jest przeznaczone do zastosowania zawodowego,
rzemieślniczego lub przemysłowego. Umowa gwarancyjna nie obowiązuje, gdy urządzenie było stosowane w
zakładach rzemieślniczych, przemysłowych lub do podobnych działalności.
4. Dane techniczne
Podłączenie do sieci
Moc silnika:
Liczba obrotów kompresora min-1
Ciśnienie robocze bar
Pojemność zbiornika ciśnieniowego (w
litrach)
Teoretyczna wydajność zasysania l/min.
Wydajność
wydawania
(sprężone
powietrze) przy 7 barach
Wydajność
wydawania
(sprężone
powietrze) przy 4 barach
230 V ~ 50 Hz
1800 W
2850
max. 10
24
270
100 litrów/min
127 litrów/min
94
Poziom mocy akustycznej LWA in dB:
1,98 dB
Tolerancja KpA
Poziom ciśnienia akustycznego LpA: in 72
dB
1,98 dB
Tolerancja KpA
Rodzaj ochrony:
Waga urządzenia w kg
Ilość oleju:
IP20
ok. 27 kg
ok 0,23 litra
Hałas
Emisja hałasu została zbada zgodnie z EN ISO 2115.
5. Przed uruchomieniem
Przed podłączeniem urządzenia należy się upewnić, że dane na tabliczce znamionowej urządzenia są zgodne z
danymi zasilania.
• Należy sprawdzić, czy urządzenie nie zostało uszkodzone podczas transportu. Ewentualne szkody zgłosić
natychmiast firmie transportowej, która dostarczyła kompresor.
• Kompresor powinien być ustawiony w pobliżu użytkownika.
• Unikać długich przewodów powietrznych i długich przewodów doprowadzających (przedłużaczy).
• Zwracać uwagę na suche i wolne od kurzu powietrze zasysane.
• Nie stawiać kompresora w wilgotnym lub mokrym pomieszczeniu.
• Kompresor musi być używany w nadających się do tego pomieszczeniach (dobrze wietrzonych, o temperaturze
od +5°C do 40°C). W pomieszczeniu nie mogą się znajdować pyły, kwasy, opary, eksplodujące lub
łatwopalne gazy.
• Kompresor przeznaczony jest do zastosowania w suchych pomieszczeniach. Niedozwolone jest użycie w
obszarach, gdzie stosuje się wodę rozpryskową.
• Przed uruchomieniem musi zostać sprawdzony poziom oleju w pompie kompresora.
Używać urządzenia wyłączni na stabilnym i płaskim podłożu.
Aby uniknąć przenoszenia niedozwolonego obciążenia na instalację przy podłączaniu kompresora do instalacji,
używać węży elastycznych.
Konieczne jest używanie separatora, łapacza i możliwości odpływu, które są konieczne do wychwytywania
cieczy, która powstaje w czasie pracy kompresora.
Węże doprowadzające przy ciśnieniu pow. 7 bar powinny być wyposażone w kabel zabezpieczający (np. z linką
drucianą).
6. Montaż i uruchomienie
Uwaga!
Przed uruchomieniem należy urządzenie koniecznie całkowicie zmontować!
6.1. Montaż kół (3)
Dołączone w dostawie kółka muszą być zamontowane zgodnie z rys. 5.
6.2 Montaż nóg (4)
Dołączone w dostawie nogi (4) muszą być zamontowane zgodnie z rys. 6.
6.3 Montaż uchwytu do transportu (9)
Uchwyt do transportu (9) przykręcić do kompresora, jak pokazano na rys. 7 do 8.
6.4. Wymiana zatyczki zamykającej wlew oleju (14)
Za pomocą śrubokręta zdjąć pokrywkę do transportu z otworu wlewu oleju i włożyć dołączoną miarkę poziomu
oleju (14) do otworu wlewu oleju (rys. 9).
6,.5 Montaż filtra powietrza (1)
Śrubokrętem odkręcić pokrywę transportową na przyłączeniu filtra powietrza. Wkręcić załączony filtr powietrza
(rys. 10)
6.6. Podłączenie do sieci
Silnik jest wyposażony w wyłącznik przeciążeniowy (rys. 3/poz. 16). W przypadku przeciążenia
kompresora wyłącznik przeciążeniowy wyłącza go automatycznie, aby kompresor nie przegrzał się. Jeśli
wyłącznik przeciążeniowy został załączony, wyłączyć kompresor włącznikiem/wyłącznikiem (8) i odczekać, aż
kompresor się schłodzi. Wcisnąć teraz wyłącznik przeciążeniowy (16) i włączyć kompresor.
Długie przewody doprowadzające, jak i przedłużacze, kable bębnowe itd. powodują spadek napięcia i
mogą uszkodzić rozruch silnika.
Przy niskich temperaturach poniżej +5°C rozruch silnika jest utrudniony.
6.7 Włącznik / wyłącznik (8)
Wyciągnięcie guzika (8) włącza kompresor. Aby go wyłączyć trzeba wcisnąć guzik (8). (rys. 2)
6.8 Regulacja ciśnienia: (rys. 1,2)
• Dzięki regulatorowi ciśnienia (7) może być ustawione ciśnienie na manometrze (6).
• Ustawione ciśnienie może być przejęte przez szybkozłączkę (5).
6.9 Regulacja ciśnienia
Włącznik ciśnieniowy ustawiany jest fabrycznie.
Ciśnienie włączenia ok. 8 bar
Ciśnienie wyłączenia ok. 10 bar
7. Wymiana przewodu zasilającego
W razie uszkodzenia przewodu zasilającego, musi być on wymieniony przez autoryzowany serwis lub osobę
posiadającą podobne kwalifikacje, aby uniknąć niebezpieczeństwa.
8. Czyszczenie, konserwacja i zamawianie części zamiennych
Uwaga!
Przed rozpoczęciem jakichkolwiek prac związanych z konserwacją i czyszczeniem wyjąć wtyczkę z gniazdka.
Uwaga!
Poczekać aż kompresor całkowicie ostygnie! Niebezpieczeństwo poparzenia!
Uwaga!
Przed przeprowadzaniem czyszczenia lub konserwacji usunąć ciśnienie ze zbiornika.
Uwaga!
Po pracy zawsze wyłączać urządzenie i wyciągać wtyczką z gniazdka.
8.1. Czyszczenie
•
Urządzenia zabezpieczające, szczeliny powietrza i obudowa silnika powinny być w miarę
możliwości zawsze wolne od pyłu i zanieczyszczeń. Urządzenie wycierać czystą ściereczką lub
przedmuchać sprężonym powietrzem o niskim ciśnieniu.
• Zaleca się czyszczenie urządzenia bezpośrednio po każdorazowym użyciu.
• Urządzenie czyścić regularnie wilgotną ściereczką z niewielką ilością mydła w płynie. Nie używać
żadnych środków czyszczących ani rozpuszczalników; mogą one uszkodzić części urządzenia wykonane z
tworzywa sztucznego. Należy uważać, aby do wnętrza urządzenia nie dostała się woda. Wniknięcie wody do
urządzenia podwyższa ryzyko porażenia prądem.
• Przed czyszczeniem kompresora odłączyć wąż i urządzenia natryskowe. Kompresora nie czyścić
wodą, rozpuszczalnikiem i podobnymi środkami.
8.2 Kondensat (rys. 1)
Uwaga! W celu utrzymania szczelności zbiornika ciśnieniowego (2), po każdym użyciu należy spuszczać
kondensat przez otwór śruby spustowej (11).
Kontrolować zbiornik ciśnieniowy przed każdym użyciem, pod kątem korozji i uszkodzeń. Kompresor nie może
być używany z uszkodzonym lub zardzewiałym zbiornikiem ciśnieniowym. Jeśli stwierdzą Państwo usterki,
proszę zgłosić się do autoryzowanego serwisu.
Uwaga!
Skropliny ze zbiornika ciśnieniowego zawierają pozostałości oleju. Odpowiednio utylizować skropliny przez
dostarczenie do odpowiedniego punktu zbiorczego.
8.3 Zawór bezpieczeństwa (10)
Zawór bezpieczeństwa ustawiony jest na najwyższe dopuszczalne ciśnienie zbiornika ciśnieniowego.
Niedopuszczalne jest przestawianie zaworu bezpieczeństwa lub usunięcie jego plomby. Aby zawór
bezpieczeństwa właściwie funkcjonował, gdy zajdzie taka konieczność, powinien zostać od czasu do czasu
uruchomiony. Pociągnąć tak mocno pierścień, aż sprężone powietrze zostanie wydmuchane w słyszalny sposób.
Następnie puścić pierścień.
8.4 Regularna kontrola poziom oleju
Kompresor ustawić na płaskiej, równej powierzchni. Poziom oleju powinien znajdować się pomiędzy MAX a
MIN miarki poziomu oleju (rys. 12).
Wymiana oleju: Zalecany olej: SAE 15W/40 lub równoważny.
Pierwsza wymiana powinna nastąpić po 100 godzinach roboczych. Później co 500 godzin roboczych spuszczać
olej i wlewać nowy.
8.5 Wymiana oleju
Wyłączyć silnik i wyjąć wtyczkę z gniazdka. Po tym jak spuszczone zostało ewentualnie istniejące sprężone
powietrze, mogą Państwo odkręcić śrubę spustową olejową (15) na pompie kompresora. Aby olej nie wypływał
w sposób niekontrolowany, trzymać pod spodem małą blaszaną rynnę i zebrać olej do zbiornika. Gdyby olej nie
wylał się całkowicie, zalecamy lekko pochylić kompresor.
Stary olej dostarczyć do odpowiedniego punktu zbiorczego dla starego oleju. Jeśli olej został wylany, ponownie
zakręcić śrubę spustu oleju (15). Wlać nowy olej do otworu do uzupełniania oleju (27), aż poziom oleju osiągnie
zadany stan. Następnie ponownie umieścić zatyczkę zamykającą wlew oleju (14).
8.6 Czyszczenie filtra ssącego (1)
Filtr ssący zapobiega zasysaniu kurzu i brudu. Koniecznie czyścić filtr przynajmniej co 300 roboczogodzin.
Zapchany filtr ssący znacznie obniża wydajność kompresora. Otworzyć śrubę filtra powietrza, tak aby otworzyły
się obudowy filtra.
Przedmuchać wszystkie części sprężonym powietrzem przy niskim ciśnieniu (ok. 3 bar) i ponownie złożyć filtr
w odwrotnej kolejności.
W czasie czyszczenia używać odpowiednich środków ochrony przeciwpyłowej (np. maski ochronne na usta).
8.7 Przechowywanie
Uwaga!
Wyjąć wtyczkę z gniazdka, odpowietrzyć urządzenie i wszystkie załączone narzędzia pneumatyczne. Odstawić
kompresor w taki sposób, żeby nie mógł być użytkowany przez osoby nieupoważnione.
Uwaga!
Kompresor przechowywać w suchym i niedostępnym dla nieupoważnionych osób miejscu. Nie przechylać
urządzenia, urządzenie przechowywać w pozycji stojącej!
8.8 Zamawianie części zamiennych:
Podczas zamawiania części zamiennych należy podać następujące dane:
• Typ urządzenia
• Numer artykułu urządzenia
• Numer identyfikacyjny urządzenia
• Numer części zamiennej
Aktualne ceny artykułów i informacje znajdują się na stronie: www.isc-gmbh.info
9. Utylizacja i recycling
Podczas transportu, aby zapobiec uszkodzeniom, urządzenie znajduje się w opakowaniu. Opakowanie to jest
surowcem, który można użytkować ponownie lub można przeznaczyć do powtórnego przerobu. Urządzenie oraz
jego osprzęt składają się z różnych rodzajów materiałów, jak np. metal i tworzywa sztuczne. Uszkodzone
urządzenie nie może być wyrzucane do odpadów) domowych. W celu prawidłowej utylizacji urządzenie
powinno zostać dostarczone do odpowiedniego miejsca zbiórki. Jeśli nie jest znane miejsce zbiórki, należy
zapytać o to w odpowiednim urządzenie.
10. Możliwe przyczyny usterek
Problem
Kompresor nie działa
Przyczyny
1. Brak zasilania
2. Zbyt niskie napięcie zasilające
3. Zbyt niska temperatura zewnętrzna
4. Przegrzany silnik
Kompresor działa, jednak
bez ciśnienia
1.
Nieszczelny
przeciwzwrtony
2. Uszkodzone uszczelki
zawór
3. Nieszczelna śruba kondensatu (11)
Kompresor
działa,
ciśnienie widoczne na
manometrze,
jednak
narzędzia nie działają
1. Nieszczelne połączenia węża.
2. Nieszczelna szybkozłączka.
3. Za niskie ciśnienie ustawione na
Regulatorze.
Rozwiązanie
1.
Sprawdzić
kabel,
wtyczkę,
bezpiecznik, gniazdko.
2. Zrezygnować ze zbyt długiego
przedłużacza Używać przedłużacza z
wystarczającym
przekrojem
poprzecznym żyłki.
3. Nie uruchamiać urządzenia powyżej
zewnętrznej temperatury +5° C
4. Pozostawić silnik do ochłodzenia, w
razie konieczności usunąć przyczynę
przegrzania.
1. Wymienić zawór zwrotny.
2. Sprawdzić uszczelki, uszkodzone
uszczelki oddać do naprawy do
autoryzowanego serwisu.
3. Przykręcić śruby ręcznie. Sprawdzić
uszczelkę na śrubie, w razie konieczności
wymienić.
1. Sprawdzić wąż ciśnieniowy, narzędzia,
w razie konieczności wymienić.
2. Sprawdzić szybkozłączkę, w razie
konieczności wymienić.
3. Dalej odkręcić regulator ciśnienia.
Tylko dla krajów Unii Europejskiej
Nie wyrzucać elektronarzędzi do śmieci!
Według europejskiej dyrektywy 2002/96/EG o starych urządzeniach elektrycznych i elektronicznych oraz włączenia ich do prawa
krajowego, zużyte elektronarzędzi należy zbierać oddzielnie i oddawać do punktu zbiórki surowców wtórnych. Alternatywa recyklingu
wobec obowiązku zwrotu urządzenia: Właściciel elektronarzędzi w przypadku przekazania własności, jest zobowiązany, zamiast odesłania,
do współudziału we właściwym przetworzeniu. Stare urządzenie może być dostarczone do punktu zbiorczego, który przeprowadza
utylizacją w myśl krajowego obiegu gospodarczego i ustawy o odpadach. Nie dotyczy to osprzętu i środków pomocniczych załączonych do
starego urządzenia, które nie mają części elektrycznych. Przedruk lub inne powielanie dokumentów produktu, także częściowe, dozwolone
jest za wyraźną zgodą ISC GmbH. Zmiany techniczne zastrzeżone.
