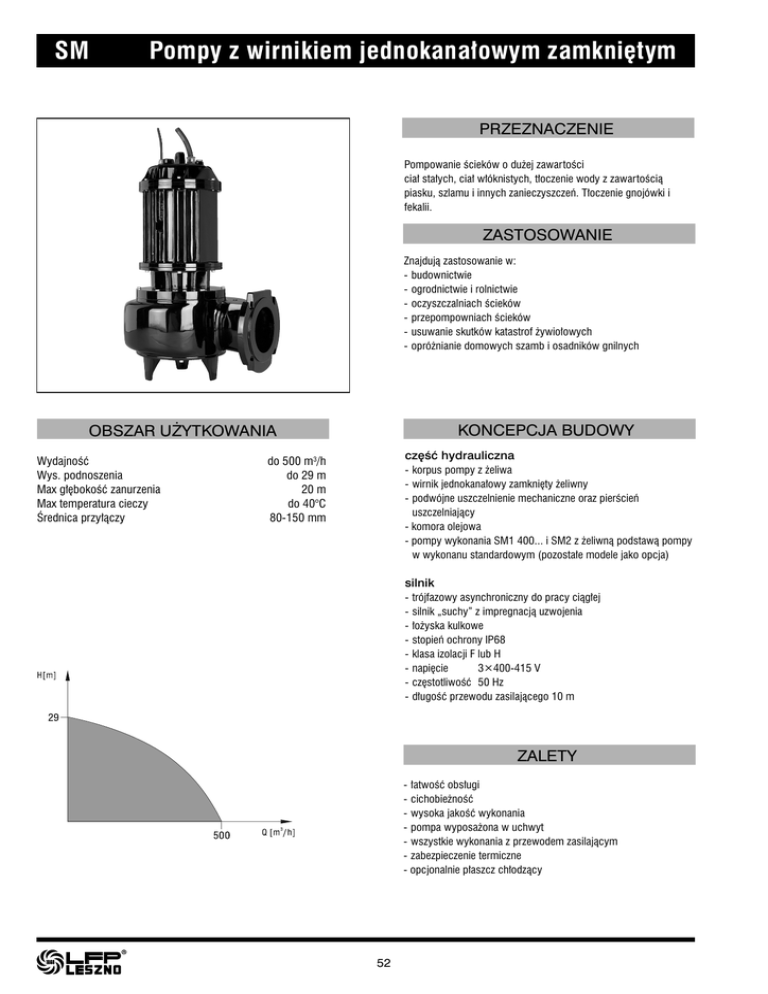

SM Pompy z wirnikiem jednokanałowym zamkniętym

SM
Pompy z wirnikiem jednokanałowym zamkniętym
PRZEZNACZENIE
Pompowanie ścieków o dużej zawartości
ciał stałych, ciał włóknistych, tłoczenie wody z zawartością
piasku, szlamu i innych zanieczyszczeń. Tłoczenie gnojówki i
fekalii.
ZASTOSOWANIE
Znajdują zastosowanie w:
- budownictwie
- ogrodnictwie i rolnictwie
- oczyszczalniach ścieków
- przepompowniach ścieków
- usuwanie skutków katastrof żywiołowych
- opróżnianie domowych szamb i osadników gnilnych
KONCEPCJA BUDOWY
OBSZAR UŻYTKOWANIA
Wydajność
Wys. podnoszenia
Max głębokość zanurzenia
Max temperatura cieczy
Średnica przyłączy
część hydrauliczna
do 500 m3/h
do 29 m
20 m
do 40°C
80-150 mm
- korpus pompy z żeliwa
- wirnik jednokanałowy zamknięty żeliwny
- podwójne uszczelnienie mechaniczne oraz pierścień
uszczelniający
- komora olejowa
- pompy wykonania SM1 400... i SM2 z żeliwną podstawą pompy
w wykonanu standardowym (pozostałe modele jako opcja)
silnik
-
trójfazowy asynchroniczny do pracy ciągłej
silnik „suchy” z impregnacją uzwojenia
łożyska kulkowe
stopień ochrony IP68
klasa izolacji F lub H
napięcie
3×400-415 V
częstotliwość 50 Hz
długość przewodu zasilającego 10 m
ZALETY
- łatwość obsługi
- cichobieżność
- wysoka jakość wykonania
- pompa wyposażona w uchwyt
- wszystkie wykonania z przewodem zasilającym
- zabezpieczenie termiczne
- opcjonalnie płaszcz chłodzący
52
Pompy z wirnikiem jednokanałowym zamkniętym
BUDOWA
1. Przewód zasilający
2. Uchwyt transportowy
3. Pokrywa górna
4. Pierścień uszczelniający
5. Wał silnika
6. Stojan
7. Korpus silnika
8. Łożyska kulkowe
9. Pierścień uszczelniający
10. Uszczelnienie mechaniczne
11. Króciec tłoczny
12. Wirnik pompy
13. Korpus pompy
14. Płaszcz chłodzący (opcja)
15. Podstawa pompy*
*dla pomp SM1 400... i SM2...podstawa pompy standardowo, pozostałe modele jako opcja na specjalne zamówienie
WYKONANIE MATERIAŁOWE
wykonania opcjonalne: *** - węglik krzemu/węglik krzemu
KLUCZ OZNACZEŃ
SM
Oznaczenie typoszeregu SM
Obroty:
1 - 1450 min -1
2 - 2900 min -1
Wielkość pompy
Średnica króćca tłocznego [mm]
Silnik:
T - trójfazowy
53
2
300 / 80
T
SM
SM
Pompy z wirnikiem jednokanałowym zamkniętym
CHARAKTERYSTYKA POMP
54
Pompy z wirnikiem jednokanałowym zamkniętym
CHARAKTERYSTYKA POMP
55
SM
SM
Pompy z wirnikiem jednokanałowym zamkniętym
CHARAKTERYSTYKA POMP
56
Pompy z wirnikiem jednokanałowym zamkniętym
CHARAKTERYSTYKA POMP
57
SM
SM
Pompy z wirnikiem jednokanałowym zamkniętym
CHARAKTERYSTYKA POMP
58
Pompy z wirnikiem jednokanałowym zamkniętym
CHARAKTERYSTYKA POMP
59
SM
SM
Pompy z wirnikiem jednokanałowym zamkniętym
CHARAKTERYSTYKA POMP
WYMIARY MONTAŻOWE
60
Pompy z wirnikiem jednokanałowym zamkniętym
PARAMETRY ELEKTRYCZNE
POZYCJE MONTAŻOWE
ZAKRES DOSTAWY
Pompa kompletna z instrukcją obsługi i kartą gwarancyjną.
61
SM
SM
Pompy z wirnikiem jednokanałowym zamkniętym
WYMIARY MONTAŻOWE ZABUDOWY
Wymiary zabudowy pompy z wykorzystaniem stopy sprzęgającej, która jest dodtakowym wyposażeniem (na zamówienie).
Więcej informacji o stopie sprzęgającej na stronie 94.
