Budowa budynku drukarni w Wegrzycach

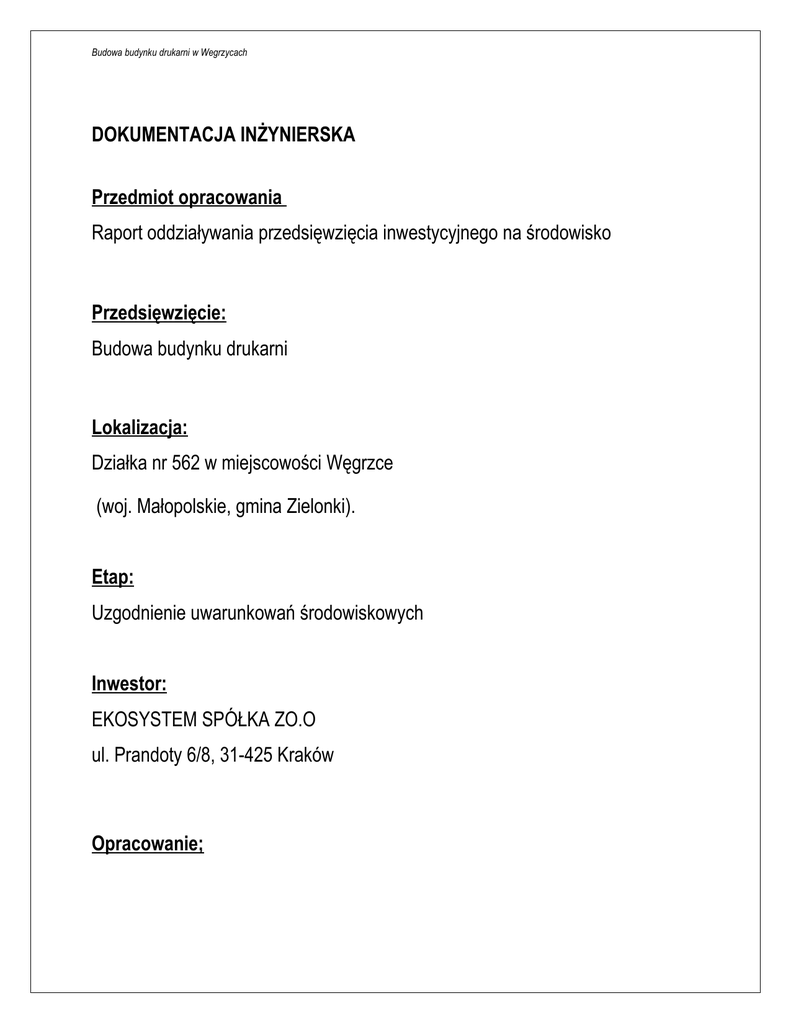

DOKUMENTACJA INŻYNIERSKA
Przedmiot opracowania
Raport oddziaływania przedsięwzięcia inwestycyjnego na środowisko
Przedsięwzięcie:
Budowa budynku drukarni
Lokalizacja:
Działka nr 562 w miejscowości Węgrzce
(woj. Małopolskie, gmina Zielonki).
Etap:
Uzgodnienie uwarunkowań środowiskowych
Inwestor:
EKOSYSTEM SPÓŁKA ZO.O
ul. Prandoty 6/8, 31-425 Kraków
Opracowanie;
Wrzesień, 2009r
Wstęp
Kwalifikacji przedsięwzięcia inwestycyjnego dokonano w oparciu o Rozporządzenie Rady
Ministrów z dnia 9 listopada 2004r w sprawie określenia rodzajów przedsięwzięć mogących znacząco
oddziaływać na środowiska oraz wymagań, jakim powinny odpowiadać oceny oddziaływania na
środowisko oraz szczegółowych uwarunkowań związanych z kwalifikowaniem przedsięwzięcia do
sporządzenia raportu o oddziaływaniu na środowisko (Dz.U. Nr 257poz.2573 z późn. zm.).
Przedmiotowe przedsięwzięcie wymienione jest w § 3 ust.1 pkt 14 i 52a tego rozporządzenia jako
przedsięwzięcie mogące pogorszyć stan środowiska dla którego zarówno ocena oddziaływania jak i
raport może być wymagany (odpowiednio instalacja do powierzchniowej obróbki przedmiotów z
wykorzystaniem rozpuszczalników organicznych oraz zespół zabudowy przemysłowej na terenie
o powierzchni nie mniejszej niż 1 ha).
Zgodnie z Ustawą z dnia 3 października 2008 r. o udostępnianiu informacji o środowisku i jego
ochronie, udziale społeczeństwa w ochronie środowiska oraz o ocenach oddziaływania na środowisko
(Dz. U. Nr 199, poz. 1227) (oraz postanowieniem Wójta Gminy Zielonki znak PU7338-5/09 z dnia
03.08.2009r) nakładającego na inwestora obowiązek sporządzenia raportu) opracowano niniejszy
raport o oddziaływaniu przedsięwzięcia na środowisko, który zawiera;
1) opis planowanego przedsięwzięcia, a w szczególności:
a) charakterystykę całego przedsięwzięcia i warunki użytkowania terenu w fazie budowy i eksploatacji lub
użytkowania,
b) główne cechy charakterystyczne procesów produkcyjnych,
c) przewidywane rodzaje i ilości zanieczyszczeń, wynikające z funkcjonowania planowanego przedsięwzięcia;
d) oddziaływanie przedsięwzięcia na etapach jego realizacji, eksploatacji lub użytkowania oraz likwidacji.
2) opis elementów przyrodniczych środowiska objętych zakresem przewidywanego oddziaływania planowanego
przedsięwzięcia na środowisko, w tym elementów środowiska objętych ochroną na podstawie ustawy z dnia 16 kwietnia
2004 r. o ochronie przyrody;
3) opis istniejących w sąsiedztwie lub w bezpośrednim zasięgu oddziaływania planowanego przedsięwzięcia zabytków
chronionych na podstawie przepisów o ochronie zabytków i opiece nad zabytkami;
4) opis przewidywanych skutków dla środowiska w przypadku niepodejmowania przedsięwzięcia;
5) opis analizowanych wariantów, w tym:
a) wariantu proponowanego przez wnioskodawcę oraz racjonalnego wariantu alternatywnego,
b) wariantu najkorzystniejszego dla środowiska wraz z uzasadnieniem ich wyboru;
6) określenie przewidywanego oddziaływania na środowisko analizowanych wariantów, w tym również w przypadku
wystąpienia poważnej awarii przemysłowej, a także możliwego transgranicznego oddziaływania na środowisko;
7) uzasadnienie proponowanego przez wnioskodawcę wariantu, ze wskazaniem jego oddziaływania na środowisko, w
szczególności na:
Raport oddziaływania na środowisko
3
a) ludzi, rośliny, zwierzęta, grzyby i siedliska przyrodnicze, wodę i powietrze,
b) powierzchnię ziemi, z uwzględnieniem ruchów masowych ziemi, klimat i krajobraz,
c) dobra materialne,
d) zabytki i krajobraz kulturowy, objęte istniejącą dokumentacją, w szczególności rejestrem lub ewidencją zabytków,
e) wzajemne oddziaływanie między elementami, o których mowa w lit. a-d;
8) opis metod prognozowania zastosowanych przez wnioskodawcę oraz opis przewidywanych znaczących oddziaływań
planowanego przedsięwzięcia na środowisko, obejmujący bezpośrednie, pośrednie, wtórne, skumulowane, krótko-, średnio- i
długoterminowe, stałe i chwilowe oddziaływania na środowisko, wynikające z:
a) istnienia przedsięwzięcia,
b) wykorzystywania zasobów środowiska,
c) emisji;
9) opis przewidywanych działań mających na celu zapobieganie, ograniczanie lub kompensację przyrodniczą negatywnych
oddziaływań na środowisko, w szczególności na cele i przedmiot ochrony obszaru Natura 2000 oraz integralność tego
obszaru (analizowanych wariantów)
10) porównanie proponowanej technologii z technologią spełniającą wymagania, o których mowa w art. 143 ustawy z dnia
27 kwietnia 2001 r. - Prawo ochrony środowiska;
11) wskazanie, czy dla planowanego przedsięwzięcia jest konieczne ustanowienie obszaru ograniczonego użytkowania w
rozumieniu przepisów ustawy z dnia 27 kwietnia 2001 r. - Prawo ochrony środowiska, oraz określenie granic takiego
obszaru, ograniczeń w zakresie przeznaczenia terenu, wymagań technicznych dotyczących obiektów budowlanych i
sposobów korzystania z nich; nie dotyczy to przedsięwzięć polegających na budowie drogi krajowej;
12) przedstawienie zagadnień w formie graficznej;
13) przedstawienie zagadnień w formie kartograficznej w skali odpowiadającej przedmiotowi i szczegółowości
analizowanych w raporcie zagadnień oraz umożliwiającej kompleksowe przedstawienie przeprowadzonych analiz
oddziaływania przedsięwzięcia na środowisko;
14) analizę możliwych konfliktów społecznych związanych z planowanym przedsięwzięciem;
15) przedstawienie propozycji monitoringu oddziaływania planowanego przedsięwzięcia na etapie jego budowy i
eksploatacji lub użytkowania, w szczególności na cele i przedmiot ochrony obszaru Natura 2000 oraz integralność tego
obszaru;
16) wskazanie trudności wynikających z niedostatków techniki lub luk we współczesnej wiedzy, jakie napotkano,
opracowując raport;
17) streszczenie w języku niespecjalistycznym informacji zawartych w raporcie, w odniesieniu do każdego elementu raportu;
18) nazwisko osoby lub osób sporządzających raport;
19) źródła informacji stanowiące podstawę do sporządzenia raportu.
Ponadto stwierdzić należy, iż wstępnie warunki realizacji przedsięwzięcia, określa istniejący plan
zagospodarowania przestrzennego gminy Zielonki, w którym ustalono m.in.;
•
Nakaz przestrzegania przepisów o ochroni środowiska
•
Ochrona dóbr kultury, wartości przyrodniczych i krajobrazowych podczas inwestycji
•
Ochronę stanowisk archeologicznych
4
•
Nakaz zorganizowanej gospodarki odpadami
•
Emisję z działalności gospodarczej na poziomie nieprzekraczającym obowiązujących
standardów jakości środowiska (normy hałasu ustala się jak dla funkcji dominującej)
•
Nakaz zachowania ciągłości drenażu
•
Nakaz podczyszczania wód opadowych odprowadzanych do odbiorników
Zaprojektowanie inwestycji z uwzględnieniem w w/w elementów wyeliminuje m.in. negatywne
oddziaływanie na powietrze, gleby i wody gruntowe na terenie i w sąsiedztwie przedsięwzięcia.
Ponadto na tym etapie ustalono, iż inwestycja nie będzie miała wpływu, ze względu na jej lokalizację, na
obiekty objęte ochroną konserwatorska zabytków, przyrody oraz walory krajobrazowe. Nie istnieje dla
niej również konieczność ustalania obszaru ograniczonego użytkowania.
Działki sąsiednie zagospodarowane są rolniczo (łąki, grunty orne), zadrzewienia oraz jako drogi.
Najbliższa zabudowa ma charakter rozproszony i znajduje się ok. 20m od południowych granic terenu
przedsięwzięcia. Przedmiotowa inwestycja będzie wymaga zgody na zmianę przeznaczenia gruntu
rolnego na cele nierolnicze ze względu na wysoką klasę gruntów(S-RII)
5
1) Opis planowanego przedsięwzięcia, a w szczególności:
a) charakterystyka całego przedsięwzięcia i warunki użytkowania terenu w fazie budowy
i eksploatacji lub użytkowania,
Projektowane przedsięwzięcie zakłada wybudowanie budynku drukarni na działce nr ew. 562 w
miejscowości Węgrzce (woj. Małopolskie, gmina Zielonki).
Planowane przedsięwzięcia służyć będzie do produkcji usługowej różnego asortymentu drukowanego
(okładki, książki, bilety itp.). Projektowany zakład usytuowany zostanie w środkowej części działki
inwestycyjnej. Skalę i usytuowanie przedsięwzięcia w odniesieniu do granic działki inwestycyjnej
przedstawiono na załączniku graficznym w skali 1:500.
Dane dotyczące działek (nr, obręb, powierzchnia w ha):
Działka leży w: województwo małopolskie, powiat krakowski, jedn. ewid. Zielonki
Powierzchnia zajmowanej nieruchomości:
•
działka nr 562 o pow.1,00ha
Po przeprowadzeniu inwestycji;
•
powierzchnia budynku produkcyjnego – 3000,00 m2
•
powierzchnia budynku biurowego – 520,00 m2
•
powierzchnia dojść, dojazdów, parkingów i innych utwardzeń – 3470, 00 m2
•
powierzchnia biologicznie czynna – 3010, 00 m2
Lokalizacja wjazdu i wyjazdu: z przedmiotowej działki odbywać się będzie w ramach dróg gminnych
(działki nr: 481/40, 481/47, 481/38).
Ilość miejsc parkingowo-postojowych na terenie objętym inwestycją: w obrębie terenów utwardzonych
przewiduje się ok.30 miejsc postojowych przy budynku biurowym (dla pojazdów osobowych).
W części przeznaczonej pod realizację przedsięwzięcia nie występuje zadrzewienie. Powierzchnia jest
pokryta roślinnością trawiastą (nieużytek rolny). Działki sąsiednie zagospodarowane są rolniczo (łąki,
grunty orne), zadrzewienia oraz jako drogi. Najbliższa zabudowa ma charakter rozproszony i znajduje
się ok. 20m od południowych granic terenu przedsięwzięcia.
Z tego też względu (sąsiedztwa), nie nastąpi przemysłowa kumulacja oddziaływań środowiskowych.
6
W trakcie budowy, w części działki przeznaczonej pod zabudowę zdjęta zostanie wierzchnia
warstwa gleby (humus) i wykonane zostaną prace ziemne pod fundamenty obiektów kubaturowych.
Humus oraz ziemia z wykopów zostanie częściowo wykorzystana do niwelacji terenu zaś ewentualny
nadmiar wywieziony poza teren przedsięwzięcia (sprzedaż). Prace sprzętu budowlanego ograniczać się
będą do pory dziennej. Odpady budowlane powstające w trakcie realizacji inwestycji gromadzone będą
selektywnie i na bieżąco wywożone przez firmę wykonując usługi budowlane (firma usługowa będzie
musiała posiadać decyzję na wytwarzanie odpadów). Zagospodarowania wód opadowych w trakcie
budowy polegać będzie na odprowadzeniu na grunt własny w ramach biologicznie czynnej rezerwy
terenowej (grunty pokryte roślinnością trawiastą).
W trakcie eksploatacji obiektu główne procesy technologiczne będą się odbywały wewnątrz hali
produkcyjnej, otwartej przestrzeni odbywał się będzie jedynie ruch pojazdów osobowych i dostawczych.
Pobór wody odbywał się będzie z wodociągu gminnego. Ścieki bytowe zrzucane będą do wybieralnego
szczelnego szamba.
b) główne cechy charakterystyczne procesów produkcyjnych,
Drukarnia świadczyć będzie usługi poligraficzne na potrzeby spółek kolejowych jak również innych
klientów tj. wydawnictw, banków, biur podróży, różnych urzędów centralnych i terenowych oraz innych
klientów państw będących w Unii Europejskiej. Zakład pracował będzie w trybie dwuzmianowym.
Budynek podzielony będzie na 5 części:
- cześć socjalna
- część magazynowa
- przygotowalnia
- część produkcyjna z maszynami i introligatornią
- ekspedycja
Część socjalna – podzielona na szatnię, pomieszczenie socjalne dla kobiet i mężczyzn – przewiduje się
zatrudnienie dla 120 pracowników (kobiety i mężczyźni)
Część biurowa wykonana zostanie w osobnym budynku biurowym usytuowanym na działce 562 obok
budynku produkcyjnego.
W magazynach składowany będzie papier w rolkach oraz półprodukty używane do produkcji.
W przygotowalni będą wykonywane prace przygotowawcze do druku tj. projektowanie druków, łamanie
komputerowe książek, tworzenie impozycji, wykonywanie ozalidów – odbitek próbnych, montaż ręczny,
7
wykonywanie płyt analogowych cyfrowych oraz wykonywanie druków małych nakładów na
urządzeniach do druku cyfrowego.
Maszyny, jakie będą funkcjonować w drukarni można podzielić na trzy grupy:
• maszyny i urządzenia przygotowalni form drukowych – to między innymi stanowiska
komputerowe, naświetlarka do filmów oraz płyt offsetowych cyfrowych CTP, wywoływarki
kopiorama oraz stoły montażowe oraz urządzenia dodruku cyfrowego
• maszyny offsetowe i typograficzne – znajdować się będą na hali maszyn offsetowych i
obejmować będą maszynę offsetową rolową, maszynę offsetową arkuszową B1-Miller, B2 – 4
Rolandy, 2 Heidelbergi oraz 3 maszyny typograficzne dodruku numeracji, sztancowania oraz
wgrzewania hologramów
• maszyny i urządzenia introligatorskie – to falcerki – 3 sztuki, krajarki do papieru jednonożowe –
3 sztuki, trójnóż, urządzenia zbierająco-szyjące, linie do zbierania składek, maszyna do opraw
miękkich klejonych, urządzenie do cięcia płótna, urządzenie do cięcia tektury, urządzenie do
montowania okładek „Colbus”, urządzenie do szycia nićmi – „KRIS”, linie do zawieszania bloku
książkowego w okładkę (oprawy twarde) „Colbus”
Rodzaje i wielkość zużycia surowców (średnioroczne), planowane przez inwestora przedstawiono poniżej;
 Papier – 804 Mg
 Farby – 5,100 Mg
 Kleje – 5,100 Mg
Farby i kleje w większości to wyroby niezawierające rozpuszczalników organicznych. Są to wyroby w
postaci past (pigmenty na bazie żywic, oligomerów i monomerów akrylowych z dodatkiem
plastyfikatorów i olejów). Stosowane kleje będą spełniać wymogi higieniczne (kleje wodne,
termotopliwe).
Szacunkowe zapotrzebowanie na energię elektryczną (moc) wyniesie 650 kW.
c) przewidywane rodzaje i ilości zanieczyszczeń, wynikające z funkcjonowania planowanego
przedsięwzięcia;
Ustalono wstępnie, iż realizacja planowanego przedsięwzięcia ze względu na charakter jak i
usytuowanie w terenie o funkcji podstawowej jako usługowa nie będzie stanowić istotnego zagrożenia
dla środowiska (w tym najbliższej zabudowy mieszkaniowej) oraz jej oddziaływanie nie będzie
kumulowało się z innymi oddziaływaniami antropogenicznymi. W dalszej części niniejszego
opracowania dotyczącej oceny kierunków, rodzajów i wielkości oddziaływania planowanego
8
przedsięwzięcia na środowisko dokonano dla założonych parametrów technologicznych szczegółowej
oceny i wyznaczono potencjalny zasięg oddziaływania na poszczególne komponenty środowiska.
Ilość i sposób odprowadzania ścieków socjalno – bytowych
•
dobowe
Qd = ca. 8,5 m3/d
•
roczne
Qr = ca. 2244 m3/rok.
Ścieki odprowadzane będą grawitacyjnie do szczelnego zbiornika (lub w miarę możliwości technicznych
przyłączem do istniejącej w sąsiedztwie gminnej kanalizacji sanitarnej).
Ilość i sposób odprowadzania ścieków technologicznych
Nie wystąpią w procesie technologicznym ścieki o charakterze przemysłowym.
Warianty zagospodarowania wód opadowych. Ilość i sposób odprowadzania wód opadowych
Na potrzeby przedmiotowego aspektu środowiskowego nie była wykonana dokumentacja
hydrogeologiczna. W sąsiedztwie działek inwestycyjnych nie stwierdza się jednak występowania wód
płynących, źródeł naturalnych, oraz żadnych ujęć wód powierzchniowych i podziemnych.
W pierwszym wariancie ustala się odprowadzenie wód opadowych w obrębie działek stanowiących
własność inwestora, do ziemi przy pomocy studni chłonnych. W drugim wariancie rozważa się
odprowadzanie wód opadowych w obrębie działek stanowiących własność inwestora, do kanalizacji
opadowej (pod warunkiem otrzymania zgody na przyłącz). W obu wariantach planuje się
odprowadzenie wód opadowych poprzez osadnik zawiesin i separator ropopochodnych.
Wariantem najkorzystniejszym dla środowiska wydaje się być wariant pierwszy z uwagi na możliwość
retencji wód opadowych w obrębie działek inwestycyjnych. Retencja nie zaburzy przepływy wody
opadowej w obrębie terenu inwestycji oraz ograniczy do minimum możliwość wpływu wód opadowych
na działki sąsiednie.
Z uwagi na możliwość zagospodarowania wód opadowych w obrębie działek inwestycyjnych
wyznaczono prognozowane ilości wód deszczowych odprowadzanych z terenu obiektu. Ilości ustalono w
oparciu o wielkości powierzchni odwadnianej i maksymalny spływ wód deszczowych, obliczany według
natężenia deszczu i współczynnika spływu powierzchniowego, zależnego od gęstości zabudowy i szczelności
pokrycia powierzchni zlewni.
Obliczenia max spływu ścieków opadowych Qmax [dm3/s]
Qmax = Ψ * q * F [dm3/s], gdzie:
9
Ψ – współczynnik spływu powierzchniowego,
q – natężenie deszczu,
F – powierzchnia zlewni
q=
470 ⋅ 3 C
,
t 0.67
gdzie:
C – okres w latach jednorazowego przekroczenia danego natężenia (5lat)
t – czas trwania deszczu.
Jako miarodajny przyjęto opad trwający 15 min, o prawdopodobieństwie p=20%.
q = 131 [dm3/s/ha]
Bilans powierzchni terenu:
Powierzchnia zadaszona F1= 0,3520 ha,
Powierzchnia utwardzonych placów, dróg i parkingów F2 = 0, 3470 ha
Ψ1 – dla terenów zadaszonych – 0,95
Ψ2 – dla terenów szczelnie utwardzonych – 0,85
Qmax = F* Ψ*q
Qmax 1= 43,8 dm3/s
Qmax 2= 38,6 dm3/s
Qmax 1+2 = 82,4 [dm3/s]
Dla deszczu trwającego 15 min łączny spływ wód opadowych wyniesie;
Q15min = 82,4 * 900 = 74,16 [m3]
Poprzez osadnik i separator olejów odprowadzone zostaną ścieki deszczowe z terenu projektowanego
placu manewrowo-postojowego o powierzchni ca. 0,3470 ha. Dobór separatora dla tej zlewni powinien
zapewnić oczyszczenie ścieków deszczowych w ilości, jaka powstaje z opadów o natężeniu 15 [l/s/ha].
10
Odpływy ścieków opadowych z ww.zlewni w ilości przekraczającej powyższe wartości – mogą być
odprowadzane do odbiornika bez podczyszczenia, ale urządzenie podczyszczające powinno być
wówczas zabezpieczone przed dopływem o natężeniu większym niż jego przepustowość nominalna.
Wobec powyższego dla analizowanej zlewni przepustowość nominalna dla separatora ropopochodnych
wynosi powinna;
Qnom = F* Ψ*q = 0,347 [ha] *0,85*15[l/s/ha]
Qnom = 4,4 [l/s]
Pozostałe wody opadowe uznać należy za umownie czyste.
Wniosek
Zaproponowane rozwiązanie zagospodarowania wód opadowych nie zmieni w istotny sposób
bilansu wód w obrębie przedsięwzięcia. Nie przewiduje się również negatywnego oddziaływania
projektowanej inwestycji na wody gruntowe oraz obiekty sąsiednie z uwagi na zastosowanie
osadnika zawiesin i separatora ropopochodnych.
Rodzaj, przewidywane ilości i sposób postępowania z odpadami
Zgodnie z obowiązującą ustawą z dnia 27 kwietnia 2001 r. o odpadach każdy, kto podejmuje działania
powodujące lub mogące powodować powstawanie odpadów, powinien takie działania planować,
projektować i prowadzić, tak aby:
1)
zapobiegać powstawaniu odpadów lub ograniczać ilość odpadów i ich negatywne
oddziaływanie na środowisko przy wytwarzaniu produktów, podczas i po zakończeniu ich
użytkowania,
2)
zapewniać zgodny z zasadami ochrony środowiska odzysk, jeżeli nie udało się zapobiec ich
powstaniu,
3)
zapewniać zgodne z zasadami ochrony środowiska unieszkodliwianie odpadów, których
powstaniu nie udało się zapobiec lub, których nie udało się poddać odzyskowi.
Ww. ustawa nakłada na wytwórcę odpadów szereg obowiązków, do których należą min.:
•
uzyskanie wymaganych pozwoleń lub decyzji dotyczących wytwarzanych odpadów od właściwych
organów,
•
prowadzenie ilościowej i jakościowej ewidencji odpadów,
11
•
przekazywanie wytworzonych odpadów posiadaczom, którzy uzyskali zezwolenia właściwego
organu na prowadzenie działalności w zakresie gospodarki odpadami (w pierwszej kolejności do
odzysku, a gdy ten nie jest możliwy do unieszkodliwiania).
Ze względu na charakter przedsięwzięcia, przedmiotowa instalacja jest mało zróżnicowana pod
względem wytwarzanych rodzajów odpadów. Zgodnie z rozporządzeniem MŚ z dnia 27 września 2001
r. w sprawie katalogu odpadów (Dz. U. Nr 112, poz. 1206) odpady powstające w wyniku prowadzonej
działalności produkcyjnej należą w większości do odpadów innych niż niebezpieczne i są możliwe do
ponownego wykorzystani w instalacji. Dodatkowe rodzaje odpadów stanowić będą odpady związane z
funkcjonowaniem przedsięwzięcia tj odpady bytowe i biurowe oraz odpady z utrzymania zakładu.
W fazie realizacji ziemia z wykopów zostanie użyta do niwelowania i plantowania powierzchni działek.
Powstawać będą również niewielkie ilości następujących rodzajów odpadów: odpady z budowy i
montażu urządzeń, elementy odpadowe z budowy (materiały budowlane, stal, drewno) itp. Odpady te
zagospodarowane będą przez firmy wykonawcze zgodnie z zawartą wcześniej umową.
W fazie funkcjonowania przewiduje się powstawanie odpadów typu;
 komunalnego (np.;biurowe,bytowe)
 z wyposażenia obiektu (np.;z oświetlenia; separatora olejów)
 utrzymania ruchu - bieżący serwis urządzeń (np.; oleje smarowe, czyściwo)
 technologicznego (opakowania, odpady farb drukarskich)
Rodzaje i wielkości odpadów, jakie mogą powstawać w planowanym obiekcie:
Odpady niebezpieczne
Kod
lp
Rodzaj
1
Szlamy farb drukarskich zawierające substancje
080314
0,360
2
niebezpieczne
Odpadowe kleje zawierające rozpuszczalniki
080409
0,048
3
4
5
6
7
organiczne lub inne sub.niebezpieczne
Wodne roztwory wywoływaczy i aktywatorów
Wodne roztwory wywoływaczy i aktywatorów
Roztwory utrwalaczy
Mineralne oleje przekładniowe i smarowe
Inne
rozpuszczalniki
(mieszaniny
090101
090102
090104
130204
140603
0,600
2,400
0,360
0,300
0,240
8
rozpuszczalników
Opakowania
zawierające
15 01 10
0,840
9
10
11
niebezpieczne lub nimi zanieczyszczone
Sorbenty - czyściwo zanieczyszczone
Świetlówki
Szlamy z czyszczenia separatora
substancje
Ilość max szacowana [Mg/rok]
15 02 02
0,600
16 02 13
0,010
Odpad wytwarzany przez podmiot zewnętrzny
Odpady inne niż niebezpieczne
1
Odpadowe kleje i szczeliwa inne niż wymienione
08 04 10
0,012
2
Błony i papier fotograficzny zamierające srebro i
09 01 07
0,072
12
związki srebra
3
Opakowania z papieru i tektury
15 01 01
0,960
4
Opakowania z tw. sztucznych
15 01 02
0,840
5
Opakowania z drewna
15 01 03
0,960
6
Zużyte urządzenia inne niż wymienione w
16 02 14
kodach 160209 do 160213
7
Nieorganiczne odpady inne niż wymienione w
16 03 04
kodach 160303 do 160380
4,800
0,840
8
Magnetyczne i optyczne nośniki informacji
16 80 01
0,0036
9
Płyty offsetowe (aluminium)
17 04 02
4,980
10
Papier i tektura
19 12 01
108
Miejsce i sposób magazynowania odpadów
Odpady magazynowane będą selektywnie w specjalistycznych opisanych pojemnikach w wydzielonym
zamkniętym pomieszczeniu magazynowym o utwardzonym podłożu. Na wyposażeniu pomieszczenia
będzie m.in. sorbent do neutralizacji odpadów w postaci ciekłej. Pojemniki z odpadami będą
odpowiednio opisane (kod i nazwa odpadu). Odpady będą ewidencjonowane wg obowiązujący
dokumentów ewidencyjnych. Odzysk lub unieszkodliwiane odpadów prowadzony będzie poza zakładem
przez podmioty posiadające stosowne zezwolenia.
Dalszy sposób postępowania z odpadami.
Transport wszystkich odpadów będzie się odbywał w sposób wykluczający ich rozsypywanie, lub
rozlanie, przy pomocy specjalistycznego taboru samochodowego.
Wyselekcjonowane odpady stanowiące surowce wtórne, będą oddawane do firm posiadających
stosowne zezwolenia, zajmujących się ich odzyskaniem (recyklingiem). Natomiast odpady komunalne
będą przekazywane na składowisko odpadów w celu ich unieszkodliwienia lub dalszego wysoko
specjalistycznego odzysku.
Firma będzie prowadzić jakościową ewidencję wytwarzanych odpadów.
Wniosek
Zakreślony sposób gospodarowania odpadami wpisuje się w strategiczne działania gminy
określone w planie gospodarki odpadami i stanowi działanie zmierzające do bezpiecznego dla
środowiska zagospodarowania odpadów. Ponadto dotychczasowa działalność docelowego
użytkownika instancji (Drukarni Kolejowej w Krakowie) w zakresie gospodarki odpadami wskazuje,
iż posiada on doświadczenie w zakresie prawidłowej gospodarki odpadami. Wielkość i rodzaj
wytwarzanych odpadów w analizowanym zakładzie decyduje, że będzie on stanowił istotnego
13
źródła powstawania odpadów na terenie gminy. Szczegółowe rozwiązania i warunki
funkcjonowania przedsięwzięcia określone będą na etapie uzgodnień sektorowych w zakresie
gospodarki odpadami przez Starostę Krakowskiego.
Ilości i rodzaje zainstalowanych i planowanych maszyn, urządzeń.
Maszyny, jakie będą funkcjonować w drukarni można podzielić na trzy grupy:
• maszyny i urządzenia przygotowalni form drukowych – stanowiska komputerowe, naświetlarka
do filmów oraz płyt offsetowych cyfrowych CTP, wywoływarki kopiorama oraz stoły montażowe
oraz urządzenia dodruku cyfrowego
• maszyny offsetowe i typograficzne – obejmować będą maszynę offsetową rolową, maszynę
offsetową arkuszową B1-Miller, B2 – 4 Rolandy, 2 Heidelbergi oraz 3 maszyny typograficzne
dodruku numeracji, sztancowania oraz wgrzewania hologramów
• maszyny i urządzenia introligatorskie – to falcerki – 3 sztuki, krajarki do papieru jednonożowe –
3 sztuki, trójnóż, urządzenia zbierająco-szyjące, linie do zbierania składek, maszyna do opraw
miękkich klejonych, urządzenie do cięcia płótna, urządzenie do cięcia tektury, urządzenie do
montowania okładek „Colbus”, urządzenie do szycia nićmi – „KRIS”, linie do zawieszania bloku
książkowego w okładkę (oprawy twarde) „Colbus”
Emisja do powietrza
Emisja zorganizowana z procesów technologicznych
W tej części opracowania sprawdzono czy stężenia zanieczyszczeń emitowanych z terenu
projektowanego zakładu nie przekroczą wartości odniesienia normowanych przez odpowiednie akty
prawne. W procesie technologicznym źródłami instalacji, z których wystąpi zorganizowana emisja do
powietrza, wymagająca analizy będzie instalacja wentylacyjna w skład, którego wejdą;
 Wentylacja z procesu drukowania offsetowego( źródło emisji E1)
 Wentylacja z procesu mycia płyt, zespołów i maszyn drukarskich( źródło emisji E2)
Poniżej zestawiono parametry emitorów;
Symbol emitora
E1
E2
Wysok.
m
8,0
8,0
Przekrój
m
0,50
0,40
Prędk. gazów
m/s
5,14
6,06
Temp.
gaz.K
293
293
14
Zakładane warianty funkcjonowania instalacji
Przyjęto następujące warianty funkcjonowania instalacji z punktu ochrony środowiska:
A/ instalacja nie będzie pracowała (postój, remont, awaria) – brak emisji zanieczyszczeń,
B/ instalacja pracowała będzie pod niepełnym obciążeniem – występuje emisja zanieczyszczeń
C/instalacja pracowała będzie pod pełnym obciążeniem tj przy maksymalnej wydajności, (praca
wszystkich emitorów jednocześnie, tj E1 oraz E2)
W prowadzonych analizach oddziaływania instalacji na środowisko przyjęto wariant C/, w którym
obciążenie dla środowiska będzie najbardziej niekorzystne.
Określenie wielkości emisji
Analizowana instalacja nie podlega pod standardy emisyjne określone Rozporządzeniem Ministra
Środowiska z dnia 20 grudnia 2005r w sprawie standardów emisyjnych.
W oparciu o powyższe oraz charakter prowadzonej działalności analizowanego zakładu stwierdzić
należy, iż nie ma dla tej instalacji obowiązku dotrzymywania standardów emisyjnych.
W obliczeniach emisji uwzględniono substancje normowane i wyszczególnione w Rozporządzeniu
Ministra Środowiska z dnia 5 grudnia 2002r w sprawie wartości odniesienia dla niektórych substancji w
powietrzu (Dz.U. z 2003r Nr 1, poz.12).
Rodzaj i wielkość zużycia surowców określono na podstawie danych otrzymanych od właściciela
instalacji. Wielkość emisji i rodzaje emitowanych substancji obliczono na podstawie danych z instalacji
analogicznej tj. funkcjonującej Drukarni Kolejowej w Krakowie (drukarnia ta zostanie przeniesiona z
Krakowa do Węgrzyc). Na podstawie zakładanego rocznego bilansu materiałowego ustalono, iż
instalacja nie będzie kwalifikowała się do instalacji podlegających pod standardy emisyjne.
Emisja dla emitora E1
W wyniku procesów technologicznych wystąpi emisja alkoholu butylowego, węglowodorów
alifatycznych i węglowodorów aromatycznych. Opary znad maszyn offsetowych odciągane będą przez
system wentylacji mechanicznej z wentylatorem o wydajności 3630 m3/h. Łączny czas pracy wyniesie
ok.4250 h/rok.
Pomiary w instalacji analogicznej wykazały dla alkoholu butylowego emisje średnią na poziomie 0,111
kg/h. Uwzględniając możliwość zwiększenia emisji (ze względu na format druku) przyjęto, iż emisja
maksymalna wyniesie 0,222 kg/h (61,67 mg/s i 0,9435 Mg/a).
Średnio raz w tygodniu tj ok.200 h/rok płyty i zespoły maszyn drukarskich myte są zmywaczem w skład
którego wchodzą w.alifatyczne (ok.90%) i w.aromatyczne (ok. 10%).
Pomiary wykazały emisje na poziomie;
15
•
w.alifatyczne -0,147 kg/h (0,0294 Mg/a)
•
w.aromatyczne – 0,018 kg/h (0,0036 Mg/a)
Uwzględniając, iż mycie może być wykonywane przez 2 osoby przyjęto emisje max na poziomie
o 100 % większa niż pomierzoną;
•
w.alifatyczne -0,294 kg/h (81,67 mg/s)
•
w.aromatyczne – 0,036 kg/h (10,0 mg/s)
Emisja dla emitora E2
W wyniku procesów technologicznych wystąpi emisja węglowodorów alifatycznych i węglowodorów
aromatycznych. Opary powstając e podczas mycia maszyn odciągane będą przez system wentylacji
mechanicznej z wentylatorem o wydajności 2740 m3/h. Łączny czas pracy wyniesie ok.500 h/rok.
Pomiary na emitorze wykazały emisje na poziomie;
•
w.alifatyczne -0,066 kg/h (0,033 Mg/a)
•
w.aromatyczne – 0,0066 kg/h (0,0033 Mg/a)
Uwzględniając, iż równocześnie mogą być myte 2 maszyny przyjęto emisje max na poziomie o 100 %
większa niż pomierzoną;
•
w.alifatyczne -0,132 kg/h (36,67 mg/s)
•
w.aromatyczne – 0,012 kg/h (3,33 mg/s)
Opis terenu w zasięgu pięćdziesięciokrotnej wysokości najwyższego miejsca wprowadzania pyłów do
powietrza, z uwzględnieniem obszarów poddanych ochronie na podstawie przepisów ustawy o
ochronie przyrody oraz ustawy o uzdrowiskach i lecznictwie uzdrowiskowym.
W promieniu 50h tj 400m, znajduje się m. Węgrzyce (dla analizowanego przypadku zastosowano
mapy topograficzne 1:25000; emitor o wysokości h = 8 m). Zagospodarowanie obszaru wokół zakładu
stanowią m.in. tereny rolne, zadrzewiania, zabudowa mieszkaniowa o charakterze jednorodzinnym, drogi.
Nie występują żadne obszary poddane szczególnej ochronie powietrza na podstawie przepisów
szczególnych.
Określenie aerodynamicznej szorstkości terenu
Topografia analizowanego terenu ma znaczący wpływ na rozprzestrzenianie się zanieczyszczeń w
atmosferze i uwzględniona jest we współczynniku aerodynamicznej szorstkości terenu z0.
16
Zgodnie z obowiązującą aktualnie metodyką współczynnik aerodynamicznej szorstkości terenu zo ma być
wyznaczony na podstawie map topograficznych. Dla pojedynczego źródła lub zespołu złożonego ze źródeł o
wysokości mniejszej niż 50 metrów zalecane jest korzystanie z mapy topograficznej w skali 1:25000. Przy
obliczaniu stanu zanieczyszczenia powietrza dla zespołu źródeł przyjmuje się średnią wartość zo dla
obszaru, na którym wykonywane są obliczenia. W przypadku tła zanieczyszczeń jednakowego na całym
obszarze, na którym dokonuje się obliczeń, należy przyjąć najwyższą wartość zo z wartości obliczonych dla
poszczególnych sektorów róży wiatru.
Dla analizowanego przypadku zastosowano mapy topograficzne 1:25000. Zagospodarowanie obszaru
wokół zakładu stanowią zabudowa mieszkaniowa o charakterze jednorodzinnym, tereny rolne,
zadrzewiania, drogi. Określono, wartość z0 na poziomie 0,5 [m], wynikającą z udziałów w obszarze, na
którym dokonywane są obliczenia poszczególnych typów pokrycia terenu (podwyższenie
współczynnika działa w kierunku zawyżenia wyniku obliczeniowego wielkości stężeń w powietrzu - czyli
powoduje bezpieczny margines błędu).
Aktualny stan jakości powietrza
W procesach technologicznych stosowanych w zakładzie następuje emisja zanieczyszczeń gazowych.
Wartości odniesienia dla niektórych substancji w powietrzu, charakterystycznych dla rozpatrywanego
obiektu, dla terenu kraju wg rozporządzenia Ministra Środowiska z dnia 5 grudnia 2002r:
lp
1
2
3
Dopuszczalne stężenia zanieczyszczeń [µg/m3] w odniesieniu do okresu
Substancja
Nr CAS
D1 [μg/m3]
Da[μg/m3]
Węglowodory alifatyczne
3000
1000
Węglowodory aromatyczne
1000
43
Alkohol butylowy
71-36-3
300
26
Tło substancji, dla których określone są dopuszczalne poziomy, stanowi aktualny stan jakości
powietrza określony przez właściwy inspektorat ochrony środowiska jako stężenie uśrednione dla roku.
W przypadku lotnych związków organicznych wartość tła ustala się na poziomie 10% wartości
odniesienia substancji.
Określenie warunków meteorologicznych
Dane meteorologiczne dla m. Węgrzyce określono (przyjęto) na podstawie wyników pomiarów
pochodzących ze stacji meteorologicznej w Krakowie-Balicach.
Pełny wydruk statystyki meteorologicznej zastosowanej w obliczeniach dla 12-o kierunkowej róży
wiatrów załączono do obliczeń komputerowych.
17
Emisja niezorganizowana z procesów technologicznych
Podczas procesów technologicznych nie wystąpi emisja niezorganizowana z uwagi na zastosowanie w
hali wentylacji mechanicznej na stanowiskach, na których będą stosowane związki chemiczne.
Emisja ze środków transportu, ze względu na wielkość natężenia ruchu nie będzie istotnym źródłem
oddziaływania. Oddziaływanie to mieścić się będzie w tle oddziaływania sąsiadującej drogi krajowej.
Emisja z procesów grzewczych
Obiekt ogrzewany będzie przy pomocy kotłowni gazowej o mocy 200 -250 kW. Dla kotła tej wielkości
zużycie gazu planuje się na poziomie max 25 m3/h. Z uwagi na moc kotła jak i wielkość zużycia gazu
uznać należy, iż nie będzie to istotne źródło oddziaływania. Ponadto kotły o mocy 250 kW zwolnione są
z obowiązku uzgodnień administracyjnych.
Wyniki obliczeń stanu jakości powietrza, z uwzględnieniem metodyk modelowania, o których mowa w
art. 12, wraz z graficznym przedstawieniem tych wyników.
Obliczenia zostały przeprowadzone wg referencyjnych metodyk modelowania poziomów substancji w
powietrzu, zawartych w rozporządzeniu Ministra Środowiska z dnia 5 grudnia 2002r w sprawie wartości
odniesienia dla niektórych substancji w powietrzu (Dz.U. z 2003r Nr 1, poz.12), przy użyciu programu
komputerowego OPERAT 2000.
W zasięgu oddziaływania emitorów technologicznych znajduj się zabudowa mieszkaniowa, dokonano
wiec obliczeń na poziomie terenu oraz tejże zabudowy, które wykazały;
Na poziomie terenu
Maksymalne wartości stężeń alkoholu butylowego w sieci receptorów
Najwyższa wartość stężeń jednogodzinowych alkoholu butylowego występuje w punkcie o współrzędnych X = 170 Y = 30 m i
wynosi 64,303 µg/m3.Nie stwierdzono żadnych przekroczeń stężeń jednogodzinowych. Częstość przekroczeń= 0 %.
Najwyższa wartość stężeń średniorocznych występuje w punkcie o współrzędnych X = 170 Y = 30 m, wynosi 3,7706 µg/m3 i
nie przekracza wartości dyspozycyjnej (Da-R)= 23,4 µg/m3.
Maksymalne wartości stężeń węglowodorów alifatycznych w sieci receptorów
Najwyższa wartość stężeń jednogodzinowych węglowodorów alifatycznych występuje w punkcie o współrzędnych X = 185
Y = 0 m i wynosi 117,991 µg/m3.Nie stwierdzono żadnych przekroczeń stężeń jednogodzinowych.
18
Częstość przekroczeń = 0 %.
nie przekracza wartości dyspozycyjnej (Da-R)= 900 µg/m3.
Maksymalne wartości stężeń węglowodorów aromatycznych w sieci receptorów
Najwyższa wartość stężeń jednogodzinowych węglowodorów aromatycznych występuje w punkcie o współrzędnych X = 185
Y = 0 m i wynosi 13,250 µg/m3 Nie stwierdzono żadnych przekroczeń stężeń jednogodzinowych.
Częstość przekroczeń= 0 %.
Na poziomie zabudowy (na wysokości 5m)
Maksymalne wartości stężeń alkoholu butylowego w sieci receptorów
Najwyższa wartość stężeń jednogodzinowych alkoholu butylowego występuje w punkcie o współrzędnych X = 140 Y = 30 m i
wynosi 105,346 µg/m3.Nie stwierdzono żadnych przekroczeń stężeń jednogodzinowych. Częstość przekroczeń= 0 %.
nie przekracza wartości dyspozycyjnej (Da-R)= 23,4 µg/m3
Maksymalne wartości stężeń węglowodorów alifatycznych w sieci receptorów
Najwyższa wartość stężeń jednogodzinowych węglowodorów alifatycznych występuje w punkcie o współrzędnych X = 185 Y
= 0 m i wynosi 155,768 µg/m3 Nie stwierdzono żadnych przekroczeń stężeń jednogodzinowych.
Częstość przekroczeń= 0 %.
nie przekracza wartości dyspozycyjnej (Da-R)= 900 µg/m3
Maksymalne wartości stężeń węglowodorów aromatycznych w sieci receptorów
Najwyższa wartość stężeń jednogodzinowych węglowodorów aromatycznych występuje w punkcie o współrzędnych X = 140
Y = 30 m i wynosi 17,633 µg/m3 Nie stwierdzono żadnych przekroczeń stężeń jednogodzinowych.
Częstość przekroczeń = 0 %.
Najwyższa wartość stężeń średniorocznych występuje w punkcie o współrzędnych X = 140 Y = 30 m , wynosi 0,0352 µg/m 3 i
WNIOSKI.
19
Obliczenia analityczne przeprowadzone wraz z modelowaniem graficznym (w załączeniu)
wykazały, iż dla przyjętych rozwiązań technicznych nie wystąpią przekroczenia wartości
dopuszczalnych poziomów substancji emitowanych w procesów technologicznych zakładu na
wysokości najbliższej zabudowy mieszkaniowej.
Oddziaływanie akustyczne
Klimat akustyczny (tło) wokół działki inwestycyjnej kształtuje funkcjonujący układ komunikacyjny
– drogi gminne oraz droga krajowa (od strony północnej i zachodniej) oraz prowadzona aktualnie
działalność usługowa ( od strony północnej). Stałe oddziaływanie akustyczne z pozostałych terenów
sąsiednich nie występuje z uwagi na rodzaj zagospodarowania – tereny rolne, zabudowa mieszkaniowa
jednorodzinna.
Ponadto dla analizowany obszar objęty jest miejscowym planem zagospodarowania przestrzennego,
dlatego też oceny, czy teren sąsiedni należy do kategorii terenów chronionych dokonuje się na
podstawie ustaleń planu.
Najbliższa zabudowa mieszkaniowa znajduje się o strony zachodniej i południowej działki inwestycyjnej.
Znajduje się jednak ona, podobnie jak działka inwestycyjna w jednostce ozn.26.U.1 z przeznaczeniem
na funkcje usługową ( w tym produkcyjną).
Dopuszczalny poziom dźwięku na terenach o określonym charakterze zagospodarowania, normowany jest przez
rozporządzenie MŚ z dnia 14 czerwca 2007 r.w sprawie dopuszczalnych poziomów hałasu w środowisku (Dz. U. Nr 120,
poz. 826). Dotyczy ono wartości równoważnego (ekwiwalentnego) poziomu dźwięku dla 8 najbardziej niekorzystnych godzin w porze
dziennej pomiędzy 6°° a 22 oraz dla najbardziej niekorzystnej 1 godziny dla pory nocnej pomiędzy 22°° a 6°°. Dopuszczalne
poziomy hałasu w środowisku powodowanego przez poszczególne grupy źródeł hałasu, z wyłączeniem hałasu powodowanego
przez linie elektroenergetyczne oraz starty, lądowania i przeloty statków powietrznych określa w poniższa tabela.
Lp.
Rodzaj terenu
Dopuszczalny poziom hałasu w [dB]
Drogi lub linie kolejowe1)
Pozostałe obiekty i działalność będąca źródłem hałasu
LAeq D
LAeq N
przedział
czasu
LAeq D
przedział
odniesienia równy 16
odniesienia
godzinom
równy
czasu
przedział
LAeq N
czasu
odniesienia
równy
8
najmniej korzystnym godzinom dnia kolejno
8
przedział czasu odniesienia równy 1 najmniej
korzystnej godzinie nocy
po sobie następującym
godzinom
1
a) Strefa ochronna „A” uzdrowiska
50
45
45
40
2
b) Tereny szpitali poza miastem
a) Tereny zabudowy miesz.
55
50
50
40
60
50
55
45
Jednorodzinnej
b) Tereny zabudowy związanej ze
stałym lub czasowym pobytem
dzieci i młodzieży2)
c) Tereny domów opieki społecznej
3
d) Tereny szpitali w miastach
a)
Tereny
zabudowy
mieszkaniowej
wielorodzinnej
i
zamieszkania zbiorowego
b) Tereny zabudowy zagrodowej
20
c)
Tereny
rekreacyjno-
wypoczynkowe2)
d) Tereny miesz-usług.
Tereny w strefie śródmiejskiej miast
4
65
55
55
45
powyżej 100 tys. Mieszkańców3)
Mając powyższe na uwadze nie ustalono w odniesieniu do analizowanego przedsięwzięcia
dopuszczalnego poziomu hałasu z uwagi na brak zapisów w planie zagospodarowania dot. terenów
chronionych w najbliższym sąsiedztwie (ochrona pojedynczej rozproszonej zabudowy mieszkaniowej
polega na zabezpieczeniach poszczególnych budynków w formie przegród budowlanych o
odpowiedniej izolacyjności).
Wartości podane w/w tabeli posłużyły jedynie do oceny zasięgu oddziaływania wyznaczonego przy
pomocy izolinii poziomu dźwięku.
Celem analizy rozprzestrzeniania się hałasu w środowisku dla projektowanego przedsięwzięcia
posłużono się metodą obliczeniową i programem komputerowym SON2 firmy Z.U.O. "EKO - SOFT" z
Łodzi umożliwiającym modelowanie propagacji hałasu w otoczeniu źródła hałasu. Program służy do
określania hałasu przemysłowego i drogowego emitowanego do środowiska naturalnego. Uwzględnia
zarówno źródła punktowe wszechkierunkowe, kierunkowe, liniowe, powierzchniowe, jak i źródła typu
budynki oraz ruch drogowy. Oparty jest na modelu obliczeniowym zgodnym z Dyrektywą UE
2002/49/EC, która to zaleca obliczanie propagacji hałasu przemysłowego zgodnie z normą ISO 9613-2
oraz obliczanie propagacji hałasu drogowego w oparciu o normę francuską XPS 31-133.
Program oblicza poziom dźwięku A w punkcie odbioru dla propagacji z wiatrem, przy uwzględnieniu
tłumienia wynikającego z;
•
rozbieżności geometrycznej
•
pochłaniania przez atmosferę
•
wpływu gruntu
•
obecności ekranów
Dla potrzeb modelowania matematycznego rozprzestrzeniania się hałasu i graficznego przedstawienia
wielkości oddziaływania z terenu zakładu przyjęto zgodnie z wytycznymi tło na poziomie zerowym (jak
dla obiektu projektowanego). Obliczenia wykonano dla pasma oktawowego o częstotliwości środkowej
równiej 500 Hz.
Źródła ruchome (zgodnie z Instrukcją 338/96 Instytutu Techniki Budowlanej w Warszawie)
21
Na terenie zakładu oprócz źródeł stacjonarnych, istnieją funkcjonować będą źródła dźwięku ruchome tj
pojazdy typu ciężkie; samochody dostawcze, pojazdy osobowe. Pojazdy te poruszają się w większości
przypadków w sposób niezorganizowany, z różną częstotliwością w czasie.
Ilość miejsc parkingowych dla sam. osobowych ok.30
Wg w/w założeń ilość zdarzeń ruchu pojazdów w ciągu 8h wyniesie max 60 (wjazdy i wyjazdy).
Ilość materiałów do produkcji tym produkty ok.3,3 tony
Wg w/w założeń ilość zdarzeń ruchu pojazdów dostawczych w ciągu 8h wyniesie max 40 (wjazdy i wyjazdy).
Zakład nie będzie pracował w porze nocnej.
Dla potrzeb analizy ustalono, że drogę przejazdu każdego źródła ruchomego lub obszar, po którym
poruszają się pojazdy zamieniono na zbiór zastępczych punktowych źródeł dźwięku. Dla każdego
źródła zastępczego wyznaczono równoważny poziom mocy akustycznej wg zasady;
LWeqn= 10log [ 1/T ΣNn=1 ti 100,1LWn]
[dB]
gdzie;
LWeqn –równoważny poziom mocy akustycznej dla n-tego pojazdu [dB]
LWn – poziom mocy dla danej opcji ruchowej scharakteryzowany jako LWn [dB]
ti – czas trwania danej opcji ruchowej [s]
N- liczba operacji ruchowych w czasie T
T- czas oceny, dla którego oblicza się poziom równoważny [28800s]
Dla źródła hałasu kwalifikowanego jako powierzchniowe w otwartej przestrzeni poziom mocy
akustycznej cząstkowej zastępczego źródła punktowego oblicza się z zależności:
LWn =LW -10 log n [dB]
gdzie;
LW- poziom mocy akustycznej całego źródła powierzchniowego
n- liczba źródeł cząstkowych (28)
Parametry akustyczne pojazdów przyjęte do obliczeń:
Pojazdy lekkie (operacja, jazda po terenie; manewrowanie)
 Moc akustyczna – 99,5 dB (Lw)
 Czas operacji – 30s ( średnio)
 Ilość operacji w ciągu dnia (wjazd i wyjazd) – 60
LWn = 85,03 [dB]
22
LWeqn= 72,9 [dB]
(wartość przyjęta do modelowania pkt.a1-a28)
Dla pojazdów dostawczych;
LWn =LW -10 log n [dB]
gdzie;
LW- poziom mocy akustycznej całego źródła powierzchniowego
n- liczba źródeł cząstkowych (12)
Parametry akustyczne pojazdów przyjęte do obliczeń:
Pojazdy ciężkie (operacja, jazda po terenie; manewrowanie)
 Moc akustyczna – 100,5 dB (Lw)
 Czas operacji – 60s ( średnio)
 Ilość operacji w ciągu dnia (wjazd i wyjazd) –40
LWn = 89,70 [dB]
LWeqn= 78,9 [dB]
(wartość przyjęta do modelowania pkt.c1-c12)
Źródła stacjonarne.
Budynki jako źródła hałasu kwalifikowane są jako powierzchniowe źródła stacjonarne tj powierzchnie
będące wtórnymi źródłami hałasu, jak ściana i dach hal, wewnątrz których zlokalizowane są źródła
hałasu. W analizowanym przypadku jedynym źródłem stacjonarnym będzie hala produkcyjna.
Dla potrzeb analizy przyjęto wg danych branżowych ( w tym pomiary sanepidu), iż równoważny poziom
mocy akustycznej w pomieszczeniach produkcyjnych wynosi – ca.80 dB(A).
Ekrany.
Jako elementy ekranujące, stanowiące przeszkodę na drodze fali dźwiękowej, przyjęto m.in.
zabudowania biurowe na terenie zakładu.
Wnioski
23
Tło akustyczne tworzą dla analizowanego przedsięwzięcia pobliskie drogi gminne, w tym droga krajowa
oraz istniejące zakłady usługowe. Z uwagi na brak terenów chronionych wyznaczonych w planie
zagospodarowania przestrzennego gminy ochrona akustyczna istniejącej pojedynczej zabudowy
mieszkaniowej polega na zastosowaniu odpowiednich przegród budowlanych (pod względem
izolacyjności akustycznej). Przeprowadzone obliczenia wykazały jednak, iż oddziaływanie zakładu nie
przekroczy na wysokości zabudowy mieszkaniowej wartości 50 dB(A) tj. normy jakości środowiska jak
dla terenów mieszkaniowych. Na tej podstawie należy uznać, iż nie pogorszy ono znacząco klimatu
akustycznego w swoim sąsiedztwie. W dalszej części opracowania załączono wyniki obliczeń i ich
graficzne przedstawienie.
Pole elektromagnetyczne
W związku z budową zakładu nastąpi zapotrzebowanie energetyczne na poziomie ok.650kW (moc
przyłączeniowa). Z uwagi na niskie napięcie oraz moc prądu elektrycznego, nie nastąpi istotna zmiana
wielkości pola mogąca oddziaływać na zdrowie ludzi (pracowników). Poza prądem elektrycznym nie
planuje
się
wprowadzania
na
teren
planowanego
przedsięwzięcia
innych
źródeł
pól
elektromagnetycznych.
Gospodarka gruntami
Zgodnie z wytycznymi zagospodarowania terenu dla analizowanego obszaru (działki inwestycyjnej)
obowiązuje utrzymanie powierzchni aktywnej biologicznie. Planuje się utrzymanie tej powierzchni na
poziomie ok.30% powierzchni działek stanowiących własność inwestora (zgodnie z wytycznymi planu
zagospodarowania przestrzennego). Przedmiotowa inwestycja będzie wymaga zgody na zmianę
przeznaczenia gruntu rolnego na cele nierolnicze ze względu na klasę gruntów (S-RII).
Podczas budowy obiektu w analizowanym przypadku nastąpi odsłonięcie gruntu związane z wykopami
pod fundamenty i infrastrukturę budowlaną oraz posadowienie niezbędnych instalacji. Wystąpi
konieczność zagospodarowania mas ziemnych. Masy te wykorzystane zostaną m.in. do niwelacji terenu
wokół zakładu.
Oddziaływanie na pozostałe komponenty środowiska
Planowane przedsięwzięcie zlokalizowane będzie poza strefami ochrony pośredniej ujęć wód
podziemnych i powierzchniowych. Obszar, w którym położona jest działka inwestycyjna nie jest również
kwalifikowany jako teren zalewowy.
24
Projektowana inwestycja nie zagraża roślinności, ponieważ szata roślinna w sąsiedztwie inwestycji jest
bardzo uboga (jedynie zadrzewienia śródpolne) a w okolicach omawianego terenu nie występują
gatunki wymagające ochrony. W związku z realizacją przedsięwzięcia nie będzie konieczności wycinki
drzew i krzewów. W otoczeniu planowanego przedsięwzięcia nie występują ostoje zwierzyny i siedliska
przyrody (użytki rolne). Brak jest wrażliwych ekosystemów typu stałych obszarów podmokłych, ostoi i
siedlisk zwierzyny dzikiej, stanowisk o bogatej roślinności naturalnej, obszarów zalewowych, obszarów
alimentacji wód podziemnych, obszarów o wysokim poziomie wód gruntowych, wychodni podłoża
skalnego, gleb wilgotnych kwaśnych lub łatwo ulegających erozji, stromych zboczy oraz podziemnych
tworów przyrody, na które planowana inwestycja mogłaby mieć znaczący wpływ.
d) oddziaływanie przedsięwzięcia na etapach jego realizacji, eksploatacji lub użytkowania oraz
likwidacji.
W fazie realizacji przedsięwzięcia nastąpi w obrębie działek inwestycyjnych oddziaływanie na
takie komponenty środowiska jak; gleba, klimat akustyczny, powietrze. Będzie to oddziaływanie
przejściowe i zakończy się w momencie ukończenia inwestycji budowlanej. Oddziaływanie na powietrze
i klimat akustyczny związane będzie z pracą maszyn roboczych (spychacz, koparka, betonomieszarki,
podnośniki budowlane, pilarki). Oddziaływanie to będzie miało w porze dziennej. Humus, biologicznie
czynna warstwa gleby, zostanie wykorzystana do niwelacji terenu a jego ewentualny nadmiar
odsprzedany. Odpady budowlane będą na bieżąco przekazywane do unieszkodliwienia lub odzysku
uprawnionym podmiotom.
W fazie użytkowania dzięki zastosowaniu nowoczesnych rozwiązań przedsięwzięcie nie będzie ujemnie
wpływać na środowisko pod względem ilości i składu zanieczyszczeń, zasięgu ich wpływu na otoczenie
oraz zmiany stosunków wodnych. Oddziaływanie przedsięwzięcia mieścić się będzie w tle
wyznaczonym przez istniejące zagospodarowanie infrastrukturalne gminy (zanieczyszczenie powietrza,
klimat akustyczny). Ścieki bytowe odprowadzone będą do szczelnego szamba. Wody opadowe z
terenów zabudowanych oczyszczone zostaną na osadniku i separatorze ropopochodnych. Nie
przewiduje się, więc szkodliwego oddziaływania na środowisko wodno-gruntowe. Celem kompensacji
przyrodniczej zrealizowana będzie osłonowa zieleń całoroczna na obrzeżach terenu inwestycji.
Obiekt nie będzie stanowić zagrożenia dla środowiska oraz higieny i zdrowia jego użytkowników.
Zamierzenie inwestycyjne nie niesie także ze sobą naruszenia zasobów przyrody, o jakich wspomina
ustawa z dnia 16 października 1991 o ochronie przyrody. Projektowana inwestycja w żaden sposób nie
naruszy interesów osób trzecich: nie stworzy istotnych uciążliwości w użytkowaniu działek sąsiednich z
25
uwagi na ich aktualna funkcje. Nie ograniczy dostępu światła dziennego i słońca, nie spowoduje
wibracji, nadmiernego hałasu, zakłóceń elektrycznych i promieniowania. Projektowana inwestycja na
skutek zastosowanych rozwiązań nie spowoduje również wprowadzania ścieków bezpośrednio do
gruntu, wyznaczone zostanie miejsce i sposób magazynowania odpadów.
Likwidacja instalacji wiązać się będzie z demontażem instalacji, czemu towarzyszyć będą te same
oddziaływania, jakie występowały w fazie budowy.
2) Opis
elementów
przyrodniczych
środowiska
objętych
zakresem
przewidywanego oddziaływania planowanego przedsięwzięcia na środowisko, w
tym elementów środowiska objętych ochroną na podstawie ustawy z dnia 16
kwietnia 2004 r. o ochronie przyrody
Położenie, komunikacja
Gmina Zielonki położona jest w województwie małopolskim, należy do powiatu krakowskiego i graniczy bezpośrednio od
południa z północnym, mocno zurbanizowanym terenem miasta Krakowa, osiedlami Tonie, Prądnik Biały i Prądnik
Czerwony, od północy z południową częścią Ojcowskiego Parku Narodowego, gminami Skała i Iwanowice, od wschodu z
Gminą Michałowice, a od zachodu z gminą Wielka Wieś. Zajmuje powierzchnię 48,4 km2 i składa się z 19 sołectw: Batowice,
Bibice, Bosutów-Boleń, Brzozówka, Dziekanowice, Garlica Duchowna, Garlica Murowana, Garliczka, Grębynice,
Januszowice, Korzkiew, Osiedle Łokietka, Owczary, Pękowice, Przybysławice, Trojanowice, Węgrzce, Wola
Zachariaszowska i Zielonki. Pod względem fizyczno-geograficznym, Gmina Zielonki w większej swojej części północno zachodniej, położona jest na terenie Wyżyny Krakowskiej, w mniejszej, południowo wschodniej, na terenie Wyżyny
Miechowskiej. Pod względem geologicznym, leży na terenie Monokliny Śląsko – Krakowskiej, która graniczy od wschodu z
Niecką Miechowską.
Przez obszar Gminy przebiega 1 droga krajowa nr 7 Kraków–Warszawa, której długość na terenie gminy wynosi 3 km, 1
droga wojewódzka nr 794 Kraków–Wolbrom, której długość na terenie gminy wynosi 9,8 km oraz 5 dróg powiatowych; nr 18
138 Owczary-Narama, nr 18 115 Januszowice-Korzkiew-Grębynice, nr 18 145 Zielonki–Wola Zachariaszowska, nr 18 153
Tonie–Węgrzce i nr 18 154 Węgrzce – Prusy o łącznej długości na terenie gminy - 21 km. Drogi publiczne gminne, których
długość ogółem wynosi 106,87 km, mają różny standard nawierzchni, w tym: 54,32 km o nawierzchni bitumicznej, 16,93 km
o nawierzchni nieulepszonej, tłuczniowej i 35,62 km dróg gruntowych.
Środowisko przyrodnicze
Informacje dotyczące zasobów przyrody ożywionej i nieożywionej na terenie gminy są ogólne. Wynika to z braku dokładnej
inwentaryzacji przyrodniczej wykonanej według jednolitej metodyki na obszarze gminy. Brak jest także opracowań
ekofizjograficznych oraz wykonanej inwentaryzacji siedlisk przyrodniczych podlegających ochronie.
26
Szata roślinna terenu gminy charakteryzuje się dużym urozmaiceniem typowym dla jury Krakowsko - Wieluńskiej. Tereny
pokryte naturalną roślinnością występują jedynie w tych miejscach, gdzie ukształtowanie terenu i warunki glebowe
ograniczyły rozwój rolnictwa. Niewielkie zbiorowiska leśne występują wyłącznie w dolinach Prądnika i Korzkiewki, pozostała
powierzchnia gminy jest praktycznie wylesiona. W tych niewielkich zbiorowiskach dominują takie gatunki jak buk, grab, dąb
szypułkowy. W runie występują tu gatunki chronione jak zawilec żółty, lilia złotogłów, jaskier kaszubski, gwiazdnica
wielkokwiatowa i bardzo rzadki obuwik. Na mocno przekształconych przez człowieka obszarach pól uprawnych występują
liczne zbiorowiska chwastów polnych, a na stromych zboczach dolin ciepłolubne ziołorośla /zbiorowiska kserotermiczne/
stopniowo, wskutek zaprzestania użytkowania rolniczego, ulegające zarastaniu przez zarośla krzewiaste. W dolinach
rzecznych, na niewielkiej powierzchni pozostały łąki, głownie porośnięte mietlicą, rzadziej rajgrasem. W terenach
zabudowanych coraz bardziej dominują zespoły zieleni urządzonej.
Na terenie gminy Zielonki występuje wiele pospolitych w kraju gatunków ssaków. Oprócz charakterystycznych gatunków
nietoperzy, podkowca małego i nocka dużego spotkać tu można lisa, borsuka, tchórza, zająca szaraka, z gryzoni wiewiórkę,
mysz popielicę i nornicę rudą. Nad wodami Prądnika siedliska swoje mają piżmaki i sprowadzone z północy Polski bobry. W
nielicznych na terenie gminy terenach zalesionych i zakrzaczonych, występuje wiele gatunków ptaków takich jak dzięcioły,
drozdy, kosy, sikory, zięby, wilgi, rudziki, kwiczoły, bażanty i jemiołuszki. Na nielicznych skałkach wapiennych występują
kawki, jeżyki i pustułki. Płazy reprezentują takie gatunki jak traszka zwyczajna i grzebieniasta, ropucha zwyczajna i kumak, a
gady zaskroniec, padalec, jaszczurka i żmija. W Prądniku żyją pstrąg potokowy i pstrąg tęczowy.
Obszary chronione. Pomniki przyrody.
Na terenie Gminy Zielonki brak jest obszarów NATURA 2000. Funkcjonują jedynie dwa parki krajobrazowe wraz z otuliną;
Park Krajobrazowy „Dolinki Krakowskie”, obejmujący swym zasięgiem większość gminy w jej środkowej i południowej części
oraz Dłubniański Park Krajobrazowy, obejmujący wyłącznie dolinę rzeki Dłubni i jej zbocza. Oba te parki wchodzą w skład
Zespołu Jurajskich Parków Krajobrazowych. Północno – zachodnia część gminy wchodzi w skład otuliny Ojcowskiego Parku
Narodowego. Walory krajobrazu zachowały się tam, gdzie są duże kompleksy pól uprawnych, stanowiąc tym samym tereny
trudne do zainwestowania. Ochrona zasobów przyrody ożywionej ogranicza się jedynie do ochrony pojedynczych obiektów –
drzew i są to pojedyncze drzewa w parku w Korzkwi, oraz drzewa w parku przy DPS w Owczarach.
Z uwagi na aktualną rolną funkcję analizowanego obszaru nie stwierdza się w/w form ochrony przyrody, na które
projektowane przedsięwzięcie mogłoby oddziaływać negatywnie.
Klimat. Tereny Gminy Zielonki należą do subregionu klimatycznego Wyżyny Krakowskiej, umiarkowanego ciepłego. Cechą
charakterystyczną dla tego subregionu jest skrócenie pośrednich pór roku, tzw. szarugi jesiennej i wiosennej. Średnia roczna
temperatura waha się pomiędzy 8,00 C a 8,50 C. Średnia roczna temperatura lipca wynosi od 170 C do 180 C, zaś w styczniu –
30 C. Dni z temperaturą niższą niż – 30 C jest w roku od 60 do 70, dni z temperaturą średnią 00 C od 70 do 80, a z
temperaturą wyższą niż 50 C od 210 do 220. Roczna suma opadów atmosferycznych waha się od 700 do 750 mm, w lipcu
wynosi ona od 110 do 120 mm, zaś w styczniu od 30 do 40 mm. Najwięcej opadów przypada na miesiące letnie, od maja do
sierpnia. Przeciętna suma opadów wykazuje również duże zróżnicowanie w zależności od ukształtowania terenu. Najwięcej
opadów notuje się na zboczach o ekspozycji północnej i wierzchowinach, najmniej w dnach dolin. Pokrywa śnieżna
utrzymuje się na tym terenie od 60 do 80 dni. Wiatry wieją przeważnie z kierunku zachodniego i dni wietrznych jest tu około
76 %. W dnach dolin wiatry są słabsze i wieją wzdłuż ich osi. Na warunki klimatyczne silnie wpływa rzeźba terenu, w
27
dolinach często występują mgły i przymrozki, oraz duże wahania temperatury i wilgotności powietrza, natomiast na stokach i
grzbietach wzniesień, ze względu na dobre przewietrzanie, rzadko zdarzają się zamglenia oraz występują dłuższe okresy
bezprzymrozkowe.
Budowa geologiczna
Gmina Zielonki leży na terenie Monokliny Śląsko – Krakowskiej, graniczącej od wschodu z Niecką Miechowską, a od
południa z Zapadliskiem Podkarpackim. Najstarsze skały budujące podłoże obszaru gminy to utwory jurajskie,
reprezentowane przez wapienie skaliste i płytowe. Skały te są podłożem gleb północno – zachodniej części gminy od
Podskala w Zielonkach poprzez Garlicę Murowaną, Januszowice, Trojanowice do Przybysławic. Wapienie tego wieku
charakteryzują się licznymi szczelinami, które bywają wypełnione zlepieńcami utworzonymi z otoczaków, kwarcu i kalcytu.
Obserwować to można w licznych odsłonięciach powierzchniowych znajdujących się na terenie Trojanowic, Januszowic i
Przybysławic. Skały z okresu kredy budują podłoże we wschodniej części gminy – okolice miejscowości Boleń i Bosutów.
Wykształcone jako osady węglanowe, reprezentowane są przez zlepieńce zbudowane z jurajskich buł krzemiennych i
wapiennych otoczaków, przez piaski białe średnio i różnoziarniste, przez wapienie białe, lite zawierające liczne ziarna
kwarcu i glaukonitu oraz przez margle szare i białe. Południową część gminy, Pękowice, Zielonki i Bibice, budują skały
trzeciorzędu – miocenu. Skały te to seria utworów ilastych, takich jak iły i iłołupki z kryształkami gipsu. Wszystkie te skały
przykryte są utworami czwartorzędowymi, wykształconymi jako lessy i gliny lessopodobne. Miąższość lessów sięga niekiedy
do około 20 m. W dolinach rzecznych, utwory czwartorzędowe reprezentowane są przez żwiry i piaski o różnej granulacji
oraz najmłodsze utwory holoceńskie, wykształcone jako mułki i żwiry.
Geomorfologia i hydrogeologia
Teren gminy Zielonki prawie cały leży na Wyżynie Krakowskiej, która jest częścią składową Wyżyny KrakowskoCzęstochowskiej. Obszar ten ma budowę płytową, monolityczną, zaś rzeźba terenu jest dość urozmaicona. Wysokości
bezwzględne wahaja się od ok. 215 m n.p.m. w dolinie rzeki Dłubni do ok. 400 m n.p.m. w północnej części granicy gminy
przy drodze Kraków- Skała w miejscowości Brzozówka. Teren gminy to płaskie lub lekko zaokrąglone garby i wysoczyzny
pokryte utworami lessowymi i lessowatymi, zajętymi przez pola orne, modelowane przez erozję wietrzną, deszczową i
rzeczną oraz procesy wietrzenia chemicznego. W dolinie rzeki Prądnik /Białucha/, w rzeźbie terenu wyróżnić można
widoczne krawędzie teras rzecznych, obecnie w Zielonkach całkowicie zabudowane, natomiast w rejonie Januszowic, dolina
Prądnika ma charakterystyczne strome zbocza. Niewielkie istniejące na terenie gminy dolinki, mają charakter parowów
/suchych dolin o płaskich dnach i stromych zboczach/, wądołów /małych dolin o płaskich i zazwyczaj podmokłych dnach/ i
wąwozów /ciasnych, głębokich, przeważnie suchych dolin o wąskich nierównych dnach i stromych zboczach/.
Gmina położona jest na terenie nieznacznie pofałdowanym, wysokości bezwzględne terenu wahają się od ok. 215 m n.p.m.
w dolinie Dłubni na południu do ok. 400 m n.p.m. na północy przy drodze Kraków-Skała. Teren w postaci lekko pofalowanej
wierzchowiny opadającej ku południowi, porozcinany jest głębokimi i szerokimi dolinami dwóch głównych cieków wodnych;
Prądnika i Dłubni oraz ich dopływami. W wielu miejscach, strome zbocza dolin odsłaniają skały wapienne, stanowiące
charakterystyczny element krajobrazu.
Pod względem hydrogeologicznym, Gmina leży w prowincji górsko - wyżynnej (triasowo-jurajskiej), w obrębie 2-ch głównych
zbiorników wód podziemnych; Głównego Zbiornika Wód Podziemnych nr 326 „Częstochowa” oraz Głównego zbiornika Wód
Podziemnych nr 409 “Niecka Miechowska”, których zasoby wodne o charakterze szczelinowo-krasowym, położone na
28
średniej głębokości 160 m i charakteryzujące się dobrą jakością wody, w analizowanym rejonie, należą do obszaru
najwyższej ochrony. Ponadto Gmina, w niewielkiej swej południowej części, położona jest na terenie czwartorzędowego
GZWP nr 450 „Dolina rzeka Wisła (Kraków)”. Tu średnia głębokość ujęć wody waha się od 15 do 30 m, ale jakość wód
znacznie odbiega od normy i wymaga uzdatniania.
Na terenie gminy występuje kilka cieków powierzchniowych, największym z nich jest przepływająca przez znaczną część
gminy rzeka Prądnik / Białucha /, która jest lewobrzeżnym dopływem Wisły. Wpływają do niej Korzkiewka, Garliczka,
Bibiczanka i Sudół. Na południowym - wschodzie przepływa przez Batowice rzeka Dłubnia. Wody stojące to stawy w
Przybysławicach, Brzozówce, Trojanowicach, Zielonkach i Węgrzcach. Podczas obfitych opadów atmosferycznych okresowo
pojawiają się mniejsze cieki okresowe oraz występują lokalne podtopienia, szczególnie w dolinach rzek; Prądnika w
Zielonkach, Januszowicach i Dłubni w Batowicach. Badania przepływów wskazują, że pewne tereny położone w dnach dolin
rzecznych szczególnie zagrożone są zalewaniem. Najtrudniejsza sytuacja występuje w gęsto zabudowanym centrum
miejscowości Zielonki w dolinie rzeki Prądnik i we wschodniej części miejscowości Batowice w dolinie rzeki Dłubnia.
Zabytki. Stanowiska archeologiczne.
Teren gminy Zielonki był zamieszkały już od czasów prehistorycznych. Położony w dolinach rzek, posiadał bardzo dobre
warunki do osiedlania się człowieka. Najstarsze ślady osadnictwa, pochodzące z epoki neolitu, znaleziono w rejonie Batowic,
Bosutowa, Bibic, Dziekanowic, Węgrzc i Zielonek. Lokalizacja stanowisk archeologicznych na terenie gminy nie wprowadza
istotnego ograniczenia dysponowania nieruchomością, jednak nakłada obowiązek uzyskania opinii konserwatorskiej w
przypadku planowania na terenie stanowiska inwestycji wymagającej prowadzenia prac ziemnych. Katalog stanowisk
archeologicznych opracowany przez Muzeum Archeologiczne w Krakowie wymienia stanowiska archeologiczne na terenie
m.Węgrzyce;
Miejscowość
Osada z
Osada
epoki neolitu prahistoryczna
Węgrzce
-
1
Osada
Osada
z epoki
wielokulturowa
brązu
-
3
Cmentarzysko
z epoki neolitu
-
W średniowieczu, przez teren Gminy przebiegały ważne szlaki komunikacyjne; z Krakowa na Śląsk, z Krakowa przez Skałę
do Ogrodzieńca, z Krakowa przez Batowice, Bosutów do Torunia i Gdańska, a wzdłuż szlaków komunikacyjnych rozwijało
się osadnictwo. Najstarsza zabudowa, zachowana tylko w pojedynczych przykładach, reprezentowana przez domy
drewniane, kryte strzechą, na rzucie prostokątnym z sienią pośrodku, nie należy do najlepiej zachowanych obiektów
kulturowych.
Ważną rolę w krajobrazie odgrywają liczne zespoły i obiekty zabytkowe. Należą do nich kościoły reprezentujące różne style:
kościół gotycki w Zielonkach i kościół barokowy w Korzkwi. Należy do nich odrestaurowany średniowieczny zamek w
Korzkwi wraz z otaczającym go parkiem, wymagającym intensywnych zabiegów pielęgnacyjnych, zabudowa folwarczna w
Garlicy Murowanej i Korzkwi oraz zespoły dworsko-parkowe w Owczarach, Boleniu, Dziekanowicach, Węgrzcach,
Batowicach i Korzkwi, które ze względu na przebudowę, albo utraciły wartości zabytkowe, albo wymagają gruntownej
odnowy pierwotnych założeń przestrzennych. Na uwagę zasługują również zwarte grupy starodrzewu wokół fortów i baterii
należących do III okołomiejskiego pierścienia XIX- wiecznej fortyfikacji Twierdzy Kraków.
29
Wykaz obiektów i zespołów zabytkowych na terenie m.Węgrzyce;
Nazwa obiektu / zespołu
Miejscowość
Opis zabytku
Zespół dworski
Węgrzce
Pozostałości założenia parkowego, zespół dworski
reprezentowany przez piętrowy dwór murowany.
Stan jakości powietrza. Źródłem zmian w powietrzu atmosferycznym na terenie gminy jest przede wszystkim przemysł
i to nie ten rodzimy, ale zewnętrzny. Gmina znajduje się w zasięgu oddziaływania jednego z największych zakładów
przemysłowych w Polsce – zlokalizowanego w Nowej Hucie oraz w zasięgu zakładów przemysłowych Śląska. Tylko one
mogą w sposób znaczący wpływać na jakość powietrza, ponieważ w gminie nie ma obiektów przemysłowych, które
powodowałyby znaczące pogorszenie jego stanu. Szczególnie toksyczna jest obecność w powietrzu tlenku siarki i azotu,
chlorków, fluorowodorów, azotanów oraz pyłów zawierających metale ciężkie – cynk, ołów i kadm. Jednak dotychczas nie
przeprowadzano szczegółowych badań jakości powietrza na terenie gminy Zielonki. Lokalnie, w terenach zabudowanych, w
dnach dolin rzecznych następuje lokalne pogorszenie jakości powietrza, w okresie zimowego sezonu grzewczego, ze
względu na tzw. „niską emisję” pieców i kotłowni węglowych w indywidualnych obiektach mieszkalnych. Ponadto, źródłem
zanieczyszczeń powietrza są również spaliny z pojazdów, w zasięgu oddziaływania większych szlaków komunikacyjnych –
drogi krajowej Kraków – Warszawa i drogi wojewódzkiej Kraków – Skała.
Hałas. Źródła hałasu na terenie gminy to hałas związany z działalnością gospodarczą człowieka, oraz hałas
komunikacyjny. Duża ilość zakładów związanych z usługami samochodowymi – blacharstwo, lakiernictwo i mechanika
pojazdowa, powoduje, że poziom hałasu w sposób znaczący może oddziaływać na jakość życia okolicznych mieszkańców.
Również rolniczy charakter gminy powoduje to, że więcej jest tu urządzeń do produkcji rolnej i środków transportowych,
emitujących hałas do środowiska. Dodatkowym źródłem hałasu są dwa znaczące ponad lokalne szlaki komunikacyjne; droga
krajowa nr 7 Kraków – Warszawa i droga wojewódzka nr 794 Kraków – Wolbrom, przebiegające przez intensywnie
zabudowane tereny gminy, droga krajowa nr 7 przez miejscowości Węgrzce, Bibice, droga wojewódzka nr 794 przez
miejscowości Zielonki, Trojanowice, Januszowice, Przybysławice, Brzozówkę.
Wnioski
Z uwagi na lokalny, punktowy charakter przedsięwzięcia i jego zasięg oddziaływania nie wpłynie
ono znacząco na opisane powyżej elementy przyrodnicze i środowiskowe. Zakres oddziaływania
przedsięwzięcia mieścił się będzie, bowiem w tle istniejącego na terenie gminy aktualnego stanu
jakości powietrza oraz klimatu akustycznego.
30
3) Opis istniejących w sąsiedztwie lub w bezpośrednim zasięgu oddziaływania
planowanego przedsięwzięcia zabytków chronionych na podstawie przepisów o
ochronie zabytków i opiece nad zabytkami
W opisanym wcześniej sąsiedztwie oraz bezpośrednim zasięgu oddziaływania planowanego
przedsięwzięcia brak jest zabytków chronionych na podstawie przepisów szczegółowych. Projektowany
zakres prac ziemnych, będzie niewielki (jedynie wykopy pod fundamenty, infrastrukturę liniową)
niemniej, w czasie ich prowadzenia można trafić na ślady dawnych kultur. W takim przypadku pracę
należy przerwać i powiadomić Wojewódzkiego Konserwatora Zabytków.
4) Opis przewidywanych skutków dla środowiska w przypadku niepodejmowania
przedsięwzięcia
Wariant zerowy, mający miejsce w przypadku nie podejmowania żadnych działań, może doprowadzić
do stanu, w którym analizowany teren o ile nie zostanie wykorzystany zgodnie z planowanym
przeznaczeniem, stanie się z czasem terenem zaniedbanym (nieużytkiem) z uwagi na oddziaływania
sąsiadującego z tą działką terenu usługowego oraz układu komunikacyjnego (droga krajowa w kierunku
Kraków-Chyżne). Jego oddziaływanie ma istotne znaczenie na jakość środowiska na działce
inwestycyjnej i ogranicza wykorzystanie jej jako rolniczej (kumulowanie zanieczyszczeń) lub
mieszkaniowych (uciążliwość akustyczna). Nie podejmowanie przedsięwzięcia nie przyniesie, więc
istotnych pozytywnych skutków dla środowiska.
Zagospodarowanie przedmiotowych działek, w kierunku związanym z usługami poligraficznymi z uwagi
na powyższe uwarunkowania planistyczne i komunikacyjne oraz brak zwartej zabudowy mieszkaniowej
nie powinno stanowić źródła protestów społecznych, tym bardziej, iż w otoczeniu zlokalizowane są inne
obiekty usługowe.
Buforowanie oddziaływania przedsięwzięcia będzie, więc mogło polegać na umieszczeniu urządzeń
technologicznych wewnątrz hali produkcyjnej i izolowaniu terenu całego przedsięwzięcia poprzez
nasadzenie całorocznej zieleni izolacyjnej w granicy terenu przedsięwzięcia.
5) Opis analizowanych wariantów, w tym;
31
a) wariant proponowany przez wnioskodawcę oraz racjonalny wariant alternatywny,
Wielowariantowość każdego przedsięwzięcia, z uwzględnieniem oddziaływania na środowisko
pod kątem oceny spełniania norm, może być rozpatrywana w aspekcie lokalizacji i stosowanych
technologii, jak też wariantu polegającego na niepodejmowaniu przedsięwzięcia (tzw. wariant zerowy).
Dla przedmiotowej inwestycji wielowariantowość w aspekcie lokalizacyjnym, ze względu na ściśle
określone możliwości, co do usytuowania inwestycji na działce ogranicza się do nie podejmowania
przedsięwzięcia (wariant zerowy) lub jego realizacji w środkowej części terenu przedsięwzięcia z
zachowaniem wymaganych odległości od działek sąsiednich (wariant proponowany).
Istnieje wiele wariantów zagospodarowania analizowanego terenu i wiele sposobów jego użytkowania,
niemniej każdy z nich wymaga znacznych nakładów finansowych. Analizowanym obszarze funkcjonują
inne przedsięwzięcia o charakterze usługowym.
Wariant proponowany jest przykładem przedsięwzięcia funkcjonującego już w wielu innych miejscach w
kraju i typowym rozwiązaniem pod względem technologicznym. Przedsięwzięcia te były przedmiotem
analiz administracyjnych, które to wykazały, iż mogą one funkcjonować bez szkody dla środowiska w
podobnym usytuowaniu.
Wariant proponowany może, więc być analizowany w aspekcie technologicznym. W tym aspekcie
przyjęty wariant jest najkorzystniejszym dla środowiska, uwzględnia, bowiem ochronę powietrza, jak i
klimatu akustycznego poprzez wskazanie konieczności zastosowania urządzeń i rozwiązań ochronnych
oraz lokalizacje parkingu centralnie w ramach posiadanej rezerwy terenowej.
Planowane działania inwestycyjne nie będą zakłócać lokalnego ładu przestrzennego i nie
zmienią funkcji urbanistycznej obszaru z uwagi na lokalizację w obszarze, w którym są już prowadzone
usługi komercyjne, w tym produkcyjne.
Z uwagi na obecną funkcję tego terenu jak i sąsiadujących terenów wybrany wariant jest wariantem
uzasadnionym ekonomicznie, dopełniającym komercyjny charakteru analizowanego obszaru. Niemniej
jednak warunkiem koniecznym przy realizacji przedsięwzięcia będzie dotrzymanie wymaganych
standardów emisyjnych poza terenem, do którego inwestor posiada tytuł prawny.
b) wariant najkorzystniejszy dla środowiska wraz z uzasadnieniem wyboru;
W związku z ograniczonymi możliwościami, co do zagospodarowania przedmiotowego terenu,
ograniczono wariantowanie projektowanego zadania do usytuowania odpowiednich funkcji planowanej
budowy zakładu na wskazanych działkach.
32
Zamierzenia koncepcyjne mogą podlegać korektom w zakresie:
•
kształtu i usytuowania wjazdu i wyjazdu na w/w działki (dwa warianty)
•
ustalenia lokalizacji parkingu i placu manewrowego
•
odprowadzenia ścieków socjalno-bytowych;
•
zagospodarowania wód opadowych
Ograniczenia koncepcyjne praktycznie nie występują, bowiem analizowany teren położony jest w
pobliżu drogi krajowej, w terenach usługowych (produkcyjnych) oraz brak jest w jego sąsiedztwie
terenów o zwartej zabudowie mieszkaniowej. Zatem realizacja obiektu będzie dopasowana pod
względem ekologicznym do uwarunkowań istniejącego zagospodarowania działek sąsiednich, tak by
nie doszło do przekroczeń obowiązujących norm na tych terenach.
W wyniku informacji uzyskanych od Inwestora, ustalono, że potrzeba budowy zakładu wynika z szeregu
następujących przesłanek:
•
aktualne zagospodarowanie terenu
•
potrzeba wyprowadzenia produkcji poligraficznej z centrum miasta Kraków
Po analizie ustalono, co następuje:
•
Jest to przedsięwzięcie o charakterze komercyjnym, zlokalizowane w terenie możliwym do
zagospodarowania pod tego rodzaju działalność, dlatego też wariant polegający na niepodejmowaniu
przedsięwzięcia nie jest brany pod uwagę,
•
Przedsięwzięcie to stanowić będzie dopełnienie prowadzonej działalności usługowej w
analizowanym obszarze,
•
Inwestor zastosuje rozwiązania chroniące środowisko, przez co oddziaływanie zakładu nie będzie
powodować przekroczeń obowiązujących dopuszczalnych norm emisyjnych poza terenem, do którego
posiada on tytuł prawny,
Najkorzystniejsze dla środowiska rozwiązania;
Przedsięwzięcie polegać będzie na opisanych powyżej rozwiązaniach sprawdzonych, skutecznych i
akceptowanych przez organy ochrony środowiska. Przedmiotowa instalacja i stosowane procesy
technologiczne należą do typowej produkcji poligraficznej. Zakres opracowania jest oparty na danych
branżowych, dla których przeprowadzone analizy nie wykazały negatywnego oddziaływania na
środowisko. Daje to gwarancję, iż projektowany zakład, również nie będzie oddziaływał negatywnie na
działki sąsiednie.
Wprowadzone będą elementy estetyzacji obiektu i jego otoczenia poprzez realizacje nasadzeń
całorocznej zieleni osłonowej wg projektu zagospodarowania (kompensacja przyrodnicza).
33
Umieszczenie parkingu centralnie w ramach posiadanego terenu ograniczy oddziaływanie akustyczne
na działkach sąsiednich.
Jak wynika z powyższej argumentacji, celowość przeprowadzenia zadania inwestycyjnego leży w
interesie zarówno inwestora jak też społeczności lokalnej (pozytywny aspekt ekonomiczny).
6) Określenie przewidywanego oddziaływania na środowisko analizowanych
wariantów, w tym również w przypadku wystąpienia poważnej awarii
przemysłowej, a także możliwego transgranicznego oddziaływania na środowisko
Lokalny charakter przedsięwzięcia wyklucza transgraniczne oddziaływanie na środowisko.
Projektowany zakład nie należy do grupy zakładów zagrożonych ryzykiem wystąpienia poważnej awarii
przemysłowej. Jedynym uzasadnionym ryzykiem z punktu ochrony środowiska może być
zanieczyszczenie ropopochodnymi, co zostało uwzględnione w rozwiązaniach technologicznym (obiekt
wyposażony będzie w separator ropopochodnych).
7) Uzasadnienie proponowanego przez wnioskodawcę wariantu, ze wskazaniem
jego oddziaływania na środowisko, w szczególności na
Z uwagi na lokalizację przedsięwzięcia i jego zakres funkcjonalny i technologiczny oddziaływanie na
środowisko będzie mieścić się w tle istniejącego już na terenie m.Węgrzyce oddziaływania o
charakterze antropogenicznym. W szczególności dotyczyć to będzie takich aspektów jak oddziaływanie
akustyczne i oddziaływanie na powietrze.
a) ludzi, rośliny, zwierzęta, grzyby i siedliska przyrodnicze, wodę i powietrze,
Najbliższa rozproszona zabudowa mieszkaniowa zlokalizowana jest w odległości ok 20m od
południowej granicy działki inwestycyjnej i nie znajduje się w zasięgu negatywnego oddziaływania
projektowanego obiektu. W sąsiedztwie znajdują się tereny rolnicze (częściowo nieużytki pokryte
34
roślinnością trawiastą) i zadrzewione. Zwierzęta, grzyby i siedliska przyrodnicze podlegające ochronie z
uwagi na sąsiedztwo terenów o charakterze rolniczym (łąki, sady, grunty orne) nie występują.
Zaprojektowane emitory technologiczne i separator ograniczą oddziaływanie instalacji na powietrze i
glebę i wody.
b) powierzchnię ziemi, z uwzględnieniem ruchów masowych ziemi, klimat i krajobraz,
Analizowany teren nie należy do obszaru narażonego na masowe ruchy ziemi. Przedsięwzięcie z uwagi
na skale i charakter nie wpłynie na klimat w ujęciu lokalnym. Architektura obiektu z uwagi na
ograniczone możliwości zmian konstrukcyjnych (typowa hala stalowa) nie jest możliwa do zmiany
jednak z uwagi na podobną zabudowę w najbliższym sąsiedztwie nie zachodzi konieczność jej
dostosowana.
Zastosowanie separatorów ropopochodnych ograniczy do minimum wpływ na środowisko wodnogruntowe. Humus w wykopów zostanie zagospodarowany do niwelacji terenu.
c) dobra materialne,
Przedsięwzięcie, uwzględniwszy odległości od granic terenu inwestycyjnego nie wpłynie na dobra
materialne w odniesieniu do aktualnego zagospodarowania działek sąsiednich.
d) zabytki i krajobraz kulturowy, objęte istniejącą dokumentacją, w szczególności rejestrem lub
ewidencją zabytków,
W najbliższym sąsiedztwie i zasięgu oddziaływania brak jest zabytków objętych dokumentacją w formie
rejestru lub ewidencji zabytków.
e) wzajemne oddziaływanie między elementami, o których mowa w lit. a-d;
Wzajemne oddziaływania między w/w elementami zawarto w pkt 8).
8) Opis metod prognozowania zastosowanych przez wnioskodawcę oraz opis
przewidywanych znaczących oddziaływań planowanego przedsięwzięcia na
środowisko, obejmujący bezpośrednie, pośrednie, wtórne, skumulowane, krótko-,
35
średnio- i długoterminowe, stałe i chwilowe oddziaływania na środowisko,
wynikające z:
a) istnienia przedsięwzięcia,
b) wykorzystywania zasobów środowiska,
c) emisji;
Metodę prognozowania wzajemnego oddziaływania pomiędzy elementami środowiska oparto o
zmodyfikowaną przez J.M.R. macierz Leopolda zalecaną przez US EPA w procedurze oceny
oddziaływania na środowisko;
Oddziaływania na środowisko wynikające z istnienia instalacji
Bezpośrednie Pośrednie Wtórne
Oddziaływanie
Na ludzi
+
Na faune
Na florę
Na glebę
+
Na wodę
+
Na powietrze
+
Na klimat
Na dobra materialne
Na dobra kultury
Na krajobraz
+
Wzajemne
obojętne
brak
brak
Skumulowane
Krótkoterminowe
Średnioterminowe
Długoterminowe
Stałe
Chwilowe
+
+
słabe
+
+
+
obojętne
brak
+
+
+
+
obojetne
+
+
+
+
obojetne
+
+
+
słabe
Krótkoterminowe
Średnioterminowe
Długoterminowe
Stałe
Chwilowe
brak
brak
+
+
+
+
obojetne
+
+
+
+
+
obojetne
brak
oddziaływanie
+0/-10
+1 do+3/-9do-7
+4do+6/-6do-4
+7do+9/-3do-1
+10/-0
Brak wzajemnego oddziaływania
Słabe wzajemne oddziaływanie
Obojętne wzajemne oddziaływanie
Silne wzajemne oddziaływanie
Bezpośrednie wzajemne oddziaływanie
Oddziaływania na środowisko wynikające z wykorzystania zasobów
Bezpośrednie Pośrednie Wtórne
Skumulowane
Oddziaływanie
Na ludzi
+
Na faune
Na florę
Na glebę
+
+
Na wodę
+
Na powietrze
+
Na klimat
Na dobra materialne
Na dobra kultury
Na krajobraz
+
+
Wzajemne
słabe
słabe
brak
słabe
oddziaływanie
+0/-10
+1 do+3/-9do-7
+4do+6/-6do-4
+7do+9/-3do-1
+10/-0
Brak wzajemnego oddziaływania
Słabe wzajemne oddziaływanie
Obojętne wzajemne oddziaływanie
Silne wzajemne oddziaływanie
Bezpośrednie wzajemne oddziaływanie
Oddziaływania na środowisko wynikające z emisji zanieczyszczeń z terenu instalacji
Pośrednie
Wtórne
Skumulowane Krótkoterminowe
Średnioterminowe
Oddziaływanie Bezpośrednie
Długoterminowe
Stałe
Chwilowe
Stopień
oddziaływania
36
s
+
+
+
+
-
e
+
-
s
+
-
e
-
s
-
e
-
s
+
+
-
e
-
s
+
+
+
-
e
-
s
-
e
-
s
+
+
+
-
e
-
s
+
+
+
+
-
e
-
s
+
+
+
+
-
e
+
-
s
+1
-9
-9
-3
-3
-1
-9
-9
e
-5
-9
-9
-9
-9
-9
-9
-9
materialne
Na
dobra -
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-9
-9
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-9
-9
Na ludzi
Na faune
Na flore
Na glebę
Na wodę
Na powietrze
Na klimat
Na
dobra
kultury
Na krajobraz
s- substancje; e - energie
-9 do -7
-6 do -3
-2 do +2
+3 do +6
+7 do +9
Brak wpływu zanieczyszczeń
Wpływ zanieczyszczeń obojętny
Wpływ zanieczyszczeń wyczuwalny
Wpływ zanieczyszczeń znaczący
Wpływ zanieczyszczeń negatywny
Kumulacja oddziaływań krótkoterminowych - dla wszystkich komponentów środowiska stwierdzono,
że oddziaływania planowanego przedsięwzięcia osiągną wartości zgodne z przepisami tj. nie zostaną
przekroczone wartości stężeń dopuszczalnych zanieczyszczeń normowanych a wymaganych i
wprowadzanych do środowiska. Poziom emitowanego dźwięku nie pogorszy klimatu akustycznego z
uwagi na przeważające sąsiedztwo terenów o charakterze usługowym (oraz brak terenów chronionych).
Ścieki deszczowe oczyszczone zostaną na separatorze olejów. Ścieki bytowe zostaną odprowadzone
do szczelnego szamba. Odpady technologiczne i inne zostaną przekazanie do wykorzystania lub
utylizacji poza terenem zakładu uprawnionym podmiotom.
Kumulacja oddziaływań długoterminowych - przy założonym programie technologicznym,
planowanym poziomie produkcji i wynikającym stąd zakresie korzystania ze środowiska stwierdzono, że
długoterminowe kumulacje oddziaływania przedsięwzięcia na środowisko nie spowodują nadmiernego
nagromadzenia czynników mogących wpłynąć na degradację środowiska. Do osiągnięcia tych celów
odpowiednio zostaną zorganizowane działania służb technicznych polegające na kontroli i utrzymaniu w
należytym stanie instalacji i urządzeń na terenie zakładu.
W szczególności dotyczy to tych aspektów, od których zależeć będzie utrzymanie w należytym stanie
układu wentylacyjnego hali produkcyjnej, oraz kanalizacji opadowej wraz z separatorem. W zakresie
zagadnień kumulacji zanieczyszczeń w powietrzu, roślinach i glebie, stwierdzono brak emisji metali
ciężkich. Z uwagi na wysokość emitorów zanieczyszczenia nie powinny kumulować się w powietrzu
(szybkie przewietrzanie).
Oddziaływanie na ludzi - przy prawidłowej eksploatacji instalacji, stosowaniu środków ochrony
indywidualnej i stałej kontroli sanitarno- higienicznej stwierdzono brak zagrożeń.
37
Kompensowanie oddziaływań na etapie eksploatacji obiektu - zalecenia:
• w stosunku do fauny i flory – nasadzenie całorocznej roślinności izolacyjno- osłonowej
• w stosunku do zanieczyszczenia powietrza – przewiduje się m.in. instalację wentylacji
technologicznej, celem wyłapania zanieczyszczeń pochodzących z procesów poligraficznych i
bezpiecznej propagacji w środowisku oraz nasadzenie całorocznej roślinności izolacyjno- osłonowej
• w stosunku do oddziaływań akustycznych – nie przewiduje się żadnych form ochrony z uwagi , że
emisja hałasu nie wpłynie na klimat akustyczny terenów przyległych (brak terenów chronionych
akustycznie, sąsiedztwo drogi krajowej). Poziom emisji hałasu na wysokości istniejącej zabudowy
mieszkaniowej nie spowoduje przekroczeń dopuszczalnych norm dla tej zabudowy.
• w stosunku do gospodarki wodno- ściekowej – kompensowanie oddziaływań polegać będzie na
utrzymaniu w sprawności urządzeń odprowadzających i oczyszczających wody deszczowe z
terenów utwardzonych,
• w stosunku do gospodarki odpadami – przestrzeganie warunków programu gospodarki odpadami
oraz przekazywanie odpadów uprawnionym podmiotom,
• w stosunku do promieniowania jonizującego i niejonizującego – z uwagi na brak źródeł nie
przewiduje się form ochrony tego rodzaju zanieczyszczeń,
• w stosunku do wpływu na krajobraz – nasadzenie całorocznej roślinności izolacyjno- osłonowej.
9) Opis przewidywanych działań mających na celu zapobieganie, ograniczanie lub
kompensację przyrodniczą negatywnych oddziaływań na środowisko, w
szczególności na cele i przedmiot ochrony obszaru Natura 2000 oraz integralność
tego obszaru (analizowanych wariantów)
Na terenie gminy Zielonki brak jest wyznaczonych obszarów NATURA 2000. Stwierdza się, że na
terenie działek inwestycji nie występują ponadto inne obiekty chronione prawem w zakresie pomników
przyrody, jak też nie występują obiekty zaliczane do pomników dziedzictwa kulturowego. Wody
opadowe z powierzchni utwardzonych będą odprowadzone do odbiornika po wcześniejszym
podczyszczeniu. Ścieki bytowe odprowadzone zostaną do szczelne szamba. Wysokie emitory
zapewnią emisję na niskim poziomie, rozrzedzając stężenie emitowanych substancji oraz właściwą
nieuciążliwą propagację tych substancji w powietrzu (dotrzymanie stężeń dopuszczalnych).
Oddziaływanie akustyczne, z uwagi na sąsiedztwo drogi krajowej oraz innych obiektów komercyjnych,
38
będzie mieścić się w tle aktualnego oddziaływania akustycznego. Odpady technologiczne oraz bytowe
przekazane będą do wykorzystania lub unieszkodliwienia poza terenem zakładu, uprawnionym
podmiotom. Na obrzeżach terenu przedsięwzięcia nasadzona zostanie izolacyjna zieleń całoroczna o
charakterze całorocznym. Działania powyższe ograniczą oddziaływanie zakładu na środowisko w
analizowanej lokalizacji.
10) Porównanie proponowanej technologii z technologią spełniającą wymagania,
o których mowa w art. 143 ustawy z dnia 27 kwietnia 2001 r. - Prawo ochrony
środowiska;
Planowane przedsięwzięcie nie jest związane z użyciem instalacji objętej obowiązkiem uzyskania
pozwolenia zintegrowanego (brak konieczności porównania proponowanej techniki z najlepszymi
dostępnymi technikami).
Analizowany zakład charakteryzować się będzie z typową technologią produkcyjną z branży
poligraficznej. Zaproponowana technologia w odniesieniu do technologii opisanej w art.143 POŚ
charakteryzuje się zastosowaniem surowców o małym potencjalne zagrożeń. Technologia produkcji z
uwagi na uwarunkowania ekonomiczne wymuszające konkurencyjność uwzględnia racjonalne
wykorzystanie surowców i energii. Zakład wyposażony będzie w energooszczędne urządzenia.
Analizowana technologia ze względu na specyfikę jest technologią średnio odpadową w odniesieniu do
ilości surowców na wejściu. Emisja do powietrza nie spowoduje przekroczenia dopuszczalnych stężeń
zanieczyszczeń w najbliższym sąsiedztwie.
11) Wskazanie, czy dla planowanego przedsięwzięcia jest konieczne ustanowienie
obszaru ograniczonego użytkowania w rozumieniu przepisów ustawy z dnia 27
kwietnia 2001 r. - Prawo ochrony środowiska, oraz określenie granic takiego
39
obszaru, ograniczeń w zakresie przeznaczenia terenu, wymagań technicznych
dotyczących obiektów budowlanych i sposobów korzystania z nich
Co do zasady wynikającej z art.135 ustawy Prawo ochrony środowiska nie jest wymagane dla tego
rodzaju przedsięwzięć ustalanie obszaru ograniczonego użytkowania.
Analiza wpływu przedsięwzięcia na poszczególne komponenty środowiska (powietrze, klimat
akustyczny, glebę, wody i roślinność) wykazała, iż dotrzymane będą, poza terenem, do którego
inwestor posiada tytuł prawny, obowiązujące dla tych terenów normy emisyjne. Dla przedmiotowego
przedsięwzięcia nie ma, więc podstaw do ustalania obszaru ograniczonego oddziaływania.
12) Przedstawienie zagadnień w formie graficznej
Analizy oddziaływania na powietrze i klimat akustyczny w formie analityczno-graficznej stanowią
załącznik do raportu.
13) Przedstawienie zagadnień w formie kartograficznej w skali odpowiadającej
przedmiotowi i szczegółowości analizowanych w raporcie zagadnień oraz
umożliwiającej
kompleksowe
przedstawienie
przeprowadzonych
analiz
oddziaływania przedsięwzięcia na środowisko
W załączeniu do raportu na podkładzie mapowym przedstawiono koncepcje zagospodarowania terenu
z uwzględnieniem terenów sąsiednich. Koncepcja ta posłużyła jako podkład do obliczeń i analiz
oddziaływania na środowisko, w szczególności na jakość powietrza i klimat akustyczny (pkt 12 raportu).
14) Analiza możliwych konfliktów społecznych związanych z planowanym
przedsięwzięciem
40
Protesty społeczne są charakterystyczne dla tych terenów o funkcji komercyjnej, które znajdują się na
granicy z terenami o funkcji mieszkalnej. Jest to spowodowane obawami mieszkańców, co do ewentualnej
potencjalnej uciążliwości lokalizowanych na nich przedsięwzięć. Niemniej jakikolwiek konflikt społeczny
negujący lokalizację przedsięwzięcia musi mieć swoje uzasadnienie prawne jak i merytoryczne.
Potencjalne protesty mieszkańców na lokalizację przedsięwzięcia mobilizują, więc inwestorów do podjęcia
kroków zaradczych w aspekcie minimalizacji oddziaływania planowanego przedsięwzięcia na środowisko.
Zaproponowane rozwiązania techniczne dla analizowanej inwestycji, mające na celu zminimalizowanie
oddziaływania przedsięwzięcia na środowisko (ludzi) powinny załagodzić ewentualne protesty
mieszkańców.
Zgodnie z ustawą Prawo ochrony środowiska każdy ma prawo do składania uwag i wniosków w
postępowaniu prowadzonym z udziałem społeczeństwa, do jakich należy min. wydanie:
-
decyzji o uwarunkowaniach środowiskowych oraz
-
decyzji o pozwoleniu na budowę
dla planowanego przedsięwzięcia mogącego znacząco oddziaływać na środowisko. Ww. ustawa
gwarantuje społeczeństwu czynny udział na każdym etapie prowadzonego postępowania, zaś
inwestora skłania do zaproponowania rozwiązań technologicznych ograniczających oddziaływanie na
ludzi i środowisko.
Budowa zakładu branży poligraficznej w m.Węgrzyce nie niesie za sobą zmian w układzie
urbanistycznym terenu (w pobliżu funkcjonują inne zakłady), nie zakłóci stosunków wodnych, jak
również nie spowoduje degradacji powierzchni ziemi. Oddziaływanie na zdrowie ludzi będzie niewielkie
ze względu na odległość inwestycji od terenów mieszkaniowych oraz planowane rozwiązania w
zakresie ochrony środowiska i emisję niestwarzającą uciążliwości dla poszczególnych komponentów
środowiska,. Przedsięwzięcie to dopełnia istniejącą funkcję produkcyjno – usługową terenu w
analizowanym obszarze.
Ewentualne konflikty społeczne związane z realizacją nowego obiektu mogą mieć różne
przyczyny, w tym osobiste, jednak niniejszy raport stanowi podstawę do udowodnienia, iż zamierzenie
budowalne, nie spowoduje uciążliwych zmian i ponadnormatywnych oddziaływań w stosunku do
aktualnego stanu środowiska.
15) Przedstawienie
propozycji
monitoringu
oddziaływania
planowanego
przedsięwzięcia na etapie jego budowy i eksploatacji lub użytkowania, w
41
szczególności na cele i przedmiot ochrony obszaru Natura 2000 oraz integralność
tego obszaru
Planowane przedsięwzięcie nie należy do rodzaju inwestycji, dla których istnieje konieczność
prowadzenia monitoringu ciągłego. Jedyny obowiązkowy monitoring okresowy dotyczy pomiarów
wielkości emisji na emitorach technologicznych z uwzględnieniem bilansu masowego surowców.
Ponadto Inwestor zobowiązany jest na etapie eksploatacji do posiadania decyzji i uzgodnień oraz
przestrzegania obowiązków, które nakłada na prowadzącego instalację ustawa o odpadach,
prawo ochrony środowiska i prawo wodne. Obowiązek półrocznej sprawozdawczości o sposobie
korzystania ze środowiska i przedstawianie jej Wojewódzkiemu Inspektorowi Ochrony
Środowiska będzie wystarczającym wewnętrznym działaniem monitorującym.
Z uwagi na wielkość i zasięg emisji pochodzącej z instalacji obiektu nie ma konieczności wyznaczania
dla niego obszaru ograniczonego użytkowania (brak również wymogów prawnych). Uciążliwość
obiektu będzie mieściła się w granicach terenu, do którego inwestor posiada tytuł prawny. Obiekt
nie będzie też wpływał w istotny sposób na działalność prowadzoną na terenach sąsiednich.
Z uwagi na lokalny zasięg oddziaływania jak również odległość planowane przedsięwzięcie nie będzie
wpływać na obszar NATURA 2000.
16) Wskazanie trudności wynikających z niedostatków techniki lub luk we
współczesnej wiedzy, jakie napotkano, opracowując raport
Przy opracowywaniu raportu nie napotkano na trudności. Dla potrzeb analizy posiłkowano się
danymi technologicznymi i pomiarowymi dla przedsięwzięć podobnych już funkcjonujących.
Dla przedmiotowego przedsięwzięcia istnieją wytyczne, co do lokalizacji jak i najnowsze rozwiązania
techniczne i technologiczne. Realizowane przedsięwzięcie jest zastosowaniem powtarzalnych
rozwiązań technicznych - charakteryzujących branżę poligraficzną - adaptowanych do lokalnych
warunków terenowych, a także do istniejącej infrastruktury. Rozwiązania techniczne umożliwiają
spełnienie aktualnych norm w odniesieniu do rozwiązań konstrukcyjnych jak i ochrony środowiska.
Ponadto raport wykonano w oparciu o analizę dostępnych danych o inwestycji (danych statystycznych i
pomiarowych zawartych w dostępnej literaturze) oraz o istniejące metodyki i normy (kryteria) stosowane
przy ocenie wpływu na środowisko emisji hałasu, emisji zanieczyszczeń do powietrza, odprowadzanych
42
ścieków i wytwarzanych odpadów (unormowania - kryteria zawarte w cytowanych powyżej aktach
prawnych).
17) Streszczenie w języku niespecjalistycznym informacji zawartych w raporcie, w
odniesieniu do każdego elementu raportu
Streszczenie, z uwzględnieniem poszczególnych rozdziałów, stanowi załączniki do raportu.
18) Nazwisko osoby lub osób sporządzających raport
mgr inż. Jacek Kręcioch
…………………………..
19) Źródła informacji stanowiące podstawę do sporządzenia raportu
Podstawowymi źródłami stanowiącymi podstawę do sporządzenia raportu były następujące dokumenty;
1.
Wstępna koncepcja zagospodarowania terenu
2.
Dane techniczne i technologiczne projektowanych instalacji
3.
Mapy sytuacyjne, wypis i wyrys z ewidencji gruntów
4.
Wizja w terenie i wywiad środowiskowy
5.
Program Ochrony Środowiska Gminy Zielonki
6.
Informacja o stanie środowiska, WIOŚ Kraków.
Ponadto w trakcie opracowywania tematu korzystano z następujących aktów prawnych;
•
Ustawa z dnia 27 kwietnia 2001r - Prawo ochrony środowiska (tekst jednolity Dz.U. z 2008r nr
25 poz.150 z późn.zm. )
•
Ustawa z dnia 27 kwietnia 2001r o odpadach (Dz.U. nr 62 poz.628 z późn. zm.)
•
Ustawa z dnia 18 lipca 2001r Prawo wodne (Dz.U. Nr 115 poz.1229 z późn. zm)
•
Ustawa z dnia 16 kwietnia 2004r o ochronie przyrody (Dz.U. Nr 92, poz.880 z późn. zm.)
43
•
Rozporządzenie Ministra Środowiska z dnia 27 września 2001 w sprawie katalogu odpadów
(Dz.U. Nr 112 poz.1206)
•
Rozporządzenie Rady ministrów z dnia 9 listopada 2004r w sprawie określenia rodzajów
przedsięwzięć mogących znacząco oddziaływać na środowiska oraz wymagań, jakim powinny
odpowiadać oceny oddziaływania na środowisko oraz szczegółowych uwarunkowań
związanych z kwalifikowaniem przedsięwzięcia do sporządzenia raportu o oddziaływaniu na
środowisko (Dz.U. Nr 257poz.2573 z późn. zm.)
•
Rozporządzenie Ministra Środowiska z dnia 6 czerwca 2002r w sprawie dopuszczalnych
poziomów niektórych substancji w powietrzu, alarmowych poziomów niektórych substancji w
powietrzu oraz marginesów tolerancji dla poszczególnych poziomów niektórych substancji
(Dz.U. Nr 87, poz.796),
•
Rozporządzenie Ministra Środowiska z dnia 5 grudnia 2002r w sprawie wartości odniesienia dla
niektórych substancji w powietrzu (Dz.U. Nr 1, poz.12).
•
Rozporządzenie Ministra Środowiska z dnia 22 grudnia 2004r. w sprawie rodzajów instalacji,
których eksploatacja wymaga zgłoszenia (Dz.U. Nr 283, poz. 2839);
•
Rozporządzenie Ministra Środowiska z dnia 22 grudnia 2004r. w sprawie przypadków, w
których wprowadzanie gazów lub pyłów do powietrza z instalacji nie wymaga pozwolenia
(Dz.U. Nr 283, poz. 2840);
•
Rozporządzenie Ministra Środowiska z dnia 14 czerwca 2007r. w sprawie dopuszczalnych
poziomów hałasu w środowisku (Dz.U. Nr 120, poz. 826);
• Rozporządzenie Ministra Środowiska z dnia 24 lipca 2006 r. w sprawie warunków, jakie należy
spełnić przy wprowadzaniu ścieków do wód lub do ziemi, oraz w sprawie substancji
szczególnie szkodliwych dla środowiska wodnego (Dz. U. Nr 137, poz. 984).
44
ZAŁĄCZNIKI
CZĘŚĆ FORMALNO-PRAWNA
1.
Postanowienie Wójta Gminy Zielonki o zakresie raportu
2. Wypis i wyrys z ewidencji gruntów
3. Wypis i wyrys z planu zagospodarowania przestrzennego
4.
Koncepcja zagospodarowania działek inwestycyjnych
CZĘŚĆ ANALITYCZNO-GRAFICZNA
WPŁYW NA KLIMAT AKUSTYCZNY
Obliczenia i graficzne przedstawienie wyników obliczeń
WPŁYW NA JAKOŚĆ POWIETRZA
Obliczenia i graficzne przedstawienie wyników obliczeń
45

DOKUMENTACJA INŻYNIERSKA Przedmiot

Transkrypt

Podobne dokumenty

W mikołajkowy weekend na pl. Centralnym zdjęcie ze Św

Web2print – internetowy sposób sprzedaży usług drukarni

Gospodarze Galerii Drukarnia podali pierwsz

Spis treści - Instytut Sztuki PAN

Książka

Printspace - Media Center Printware
