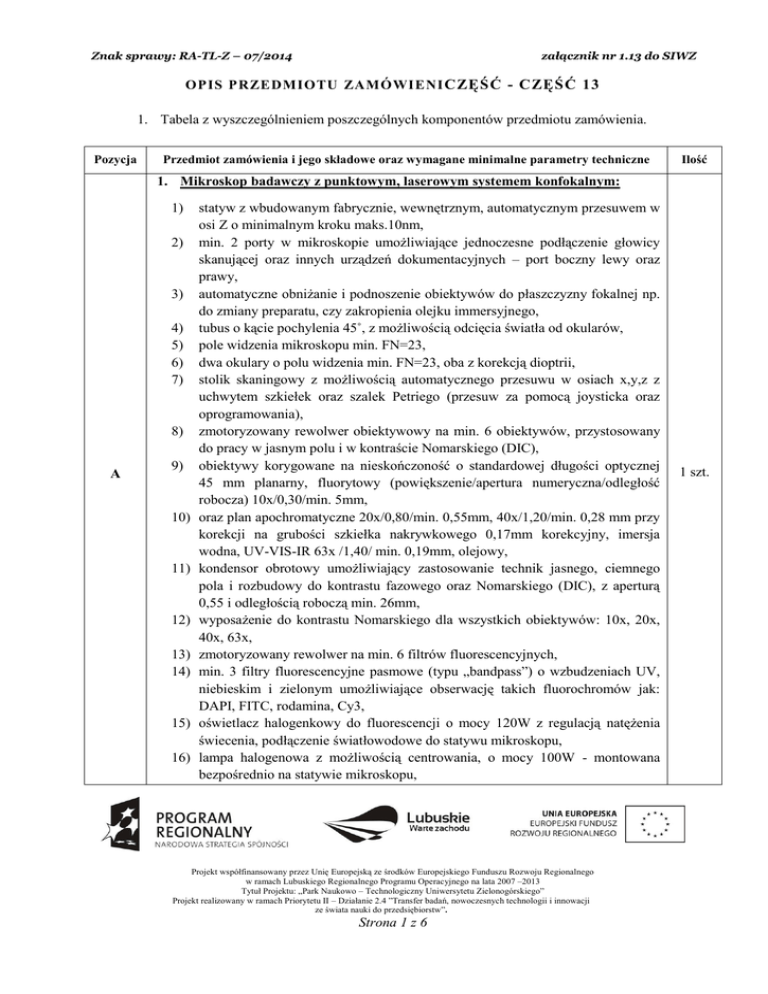

załącznik nr 1.13: Opis przedmiotu zamówienia

Znak sprawy: RA-TL-Z – 07/2014
załącznik nr 1.13 do SIWZ
OPIS PRZEDMIOTU ZAMÓWIENI CZĘŚĆ - CZĘŚĆ 13
1. Tabela z wyszczególnieniem poszczególnych komponentów przedmiotu zamówienia.
Pozycja
Przedmiot zamówienia i jego składowe oraz wymagane minimalne parametry techniczne
Ilość
1. Mikroskop badawczy z punktowym, laserowym systemem konfokalnym:
1)
2)
3)
4)
5)
6)
7)
8)
A
9)
10)
11)
12)
13)
14)
15)
16)
statyw z wbudowanym fabrycznie, wewnętrznym, automatycznym przesuwem w
osi Z o minimalnym kroku maks.10nm,
min. 2 porty w mikroskopie umożliwiające jednoczesne podłączenie głowicy
skanującej oraz innych urządzeń dokumentacyjnych – port boczny lewy oraz
prawy,
automatyczne obniżanie i podnoszenie obiektywów do płaszczyzny fokalnej np.
do zmiany preparatu, czy zakropienia olejku immersyjnego,
tubus o kącie pochylenia 45˚, z możliwością odcięcia światła od okularów,
pole widzenia mikroskopu min. FN=23,
dwa okulary o polu widzenia min. FN=23, oba z korekcją dioptrii,
stolik skaningowy z możliwością automatycznego przesuwu w osiach x,y,z z
uchwytem szkiełek oraz szalek Petriego (przesuw za pomocą joysticka oraz
oprogramowania),
zmotoryzowany rewolwer obiektywowy na min. 6 obiektywów, przystosowany
do pracy w jasnym polu i w kontraście Nomarskiego (DIC),
obiektywy korygowane na nieskończoność o standardowej długości optycznej
45 mm planarny, fluorytowy (powiększenie/apertura numeryczna/odległość
robocza) 10x/0,30/min. 5mm,
oraz plan apochromatyczne 20x/0,80/min. 0,55mm, 40x/1,20/min. 0,28 mm przy
korekcji na grubości szkiełka nakrywkowego 0,17mm korekcyjny, imersja
wodna, UV-VIS-IR 63x /1,40/ min. 0,19mm, olejowy,
kondensor obrotowy umożliwiający zastosowanie technik jasnego, ciemnego
pola i rozbudowy do kontrastu fazowego oraz Nomarskiego (DIC), z aperturą
0,55 i odległością roboczą min. 26mm,
wyposażenie do kontrastu Nomarskiego dla wszystkich obiektywów: 10x, 20x,
40x, 63x,
zmotoryzowany rewolwer na min. 6 filtrów fluorescencyjnych,
min. 3 filtry fluorescencyjne pasmowe (typu „bandpass”) o wzbudzeniach UV,
niebieskim i zielonym umożliwiające obserwację takich fluorochromów jak:
DAPI, FITC, rodamina, Cy3,
oświetlacz halogenkowy do fluorescencji o mocy 120W z regulacją natężenia
świecenia, podłączenie światłowodowe do statywu mikroskopu,
lampa halogenowa z możliwością centrowania, o mocy 100W - montowana
bezpośrednio na statywie mikroskopu,
Projekt współfinansowany przez Unię Europejską ze środków Europejskiego Funduszu Rozwoju Regionalnego
w ramach Lubuskiego Regionalnego Programu Operacyjnego na lata 2007 –2013
Tytuł Projektu: „Park Naukowo – Technologiczny Uniwersytetu Zielonogórskiego”
Projekt realizowany w ramach Priorytetu II – Działanie 2.4 ”Transfer badań, nowoczesnych technologii i innowacji
ze świata nauki do przedsiębiorstw”.
Strona 1 z 6
1 szt.
Znak sprawy: RA-TL-Z – 07/2014
załącznik nr 1.13 do SIWZ
OPIS PRZEDMIOTU ZAMÓWIENIA - CZĘŚĆ 13
17) umieszczony poza statywem (dla eliminacji przepięć i zakłóceń elektrycznych)
zewnętrzny zasilacz sieciowy mikroskopu,
18) regulacja natężenia lampy halogenowej ze wskazaniem nastawionej wartości,
19) zmotoryzowana przesłona lampy fluorescencyjnej (automatyczne zamykanie i
otwieranie przesłony oświetlenia fluorescencyjnego),
20) współosiowa śruba z pokrętłami mikro/makrometrycznymi położonymi z obu
stron statywu,
21) umieszczone na statywie mikroskopu klawisze funkcyjne z możliwością
dowolnego przypisania przez użytkownika odpowiadających im funkcji
automatycznych mikroskopu (zmiana obiektywów, filtrów itp.),
22) panel dotykowy LCD umożliwiający podgląd ustawionych wartości, możliwość
dowolnego zamontowania panelu przez użytkownika na mikroskopie lub w
zewnętrznej stacji dokującej,
23) duży inkubator obejmujący statyw mikroskopu z modułem grzania wkładki
grzewczej stolika oraz komory inkubatora,
24) stacja dokująca umieszczana poza statywem mikroskopu ze śrubą
mikro/mikrometryczną do podłączenia panelu sterującego.
2. Wyposażenie do rejestracji konfokalnych:
1) zestaw laserów oraz sterowanie zapewniające niezależną pracę ze wszystkimi
dostępnymi wzbudzeniami:
a) laser diodowy 405nm moc maksymalna 30 mW,
b) laser argonowy wieloliniowy 458/488/514nm o mocy maksymalnej 25 mW
c) laser diodowy lub ciała stałego 561nm o mocy maksymalnej 20 mW,
d) laser HeNe 633nm o mocy maksymalnej 5 mW,
2) układ typu AOTF niezależnego, płynnego sterowania mocą wszystkich linii
laserów w zakresie 0 - 100% oraz ich wygaszania i selekcji linii,
3) zmotoryzowana w osiach x,y, o płynnie regulowanej wielkości przysłona
konfokalna,
4) programowa procedura automatycznego ustawiania optymalnej pozycji
przesłony konfokalnej,
5) układ detekcji z min. 34 detektorami typu PMT, dający możliwość jednoczesnej
rejestracji wzbudzonej fluorescencji w min. 10 kanałach oraz równoległej
rejestracji spektralnej z wykorzystaniem wszystkich detektorów,
6) detektory oraz inne elementy układu detekcji umieszczone razem ze skanerem w
jednej głowicy konfokalnej, montowanej bezpośrednio na porcie mikroskopu –
brak połączeń światłowodowych pomiędzy detektorami a mikroskopem,
7) dodatkowy fotopowielacz (detektor) do światła przechodzącego, niezależny od
detektorów do rejestracji fluorescencji,
8) możliwość jednoczesnej rejestracji obrazów na wszystkich detektorach,
Projekt współfinansowany przez Unię Europejską ze środków Europejskiego Funduszu Rozwoju Regionalnego
w ramach Lubuskiego Regionalnego Programu Operacyjnego na lata 2007 –2013
Tytuł Projektu: „Park Naukowo – Technologiczny Uniwersytetu Zielonogórskiego”
Projekt realizowany w ramach Priorytetu II – Działanie 2.4 ”Transfer badań, nowoczesnych technologii i innowacji
ze świata nauki do przedsiębiorstw”.
Strona 2 z 6
Znak sprawy: RA-TL-Z – 07/2014
załącznik nr 1.13 do SIWZ
OPIS PRZEDMIOTU ZAMÓWIENIA - CZĘŚĆ 13
9) układ skanujący o stałej, liniowej wartości przesuwu z 2 lustrami
galwanicznymi,
10) możliwość dowolnego obrotu układu skanującego o 360˚ z dokładnością 1˚,
dowolny obrót luster galwanometrycznych bez przerywania procesu skanowania
11) prędkość skanowania umożliwiająca rejestrację min. 5 ramek na sekundę przy
obrazach o rozdzielczości 512x512 pikseli,
12) dodatkowa możliwość zwiększenia prędkości skanowania poprzez skanowanie
krokowe, czyli co określoną wartość linii i interpolacji danych w liniach
pominiętych,
13) układ skanujący z możliwością regulacji szybkości skanowania (min.12 różnych
nastaw),
14) możliwość skanowania jedno- lub dwu- kierunkowego,
15) rozdzielczość skanowania ustawiana w zakresie do 6144x6144 pikseli ,
16) rejestracja obrazów w trybie 8, 12 i 16 bitowym we wszystkich kanałach (także
w kanale światła przechodzącego),
17) zmiana powiększenia optycznego głowicy skanującej (zoom optyczny)
regulowana płynnie w zakresie min. od 0,6x do 40x,
18) tryb skanowania równoległego oraz sekwencyjnego, umożliwiający rejestrację
wielokanałową (możliwość podglądu wszystkich kanałów oraz ich nałożenia) ,
19) tryby skanowania: linie oraz krzywe o dowolnym kształcie, obrazy
dwuwymiarowe w osiach xy, xz, yz, obrazy trójwymiarowe w osiach xyz oraz
wszystkie te kombinacje dodatkowo rejestrowane w sekwencjach czasowych,
20) możliwość definiowania sekwencji czasowych z opcją fotoaktywacji lub
fotowypalania (pojedynczego lub sekwencyjnie powtarzającego się) w
dowolnym obszarze, dowolną linią laserów, z dowolną mocą,
21) detekcja spektralna z możliwością jednoczesnego wykorzystania wszystkich
detektorów, nastawiana z dokładnością 1 nm,
22) możliwość
automatycznej
kompensacji
zmian
jasności
podczas
rejestracji obrazów 3D poprzez regulację intensywności wykorzystywanej mocy
laserów lub czułości detektorów wraz ze zmianą w osi Z,
23) dowolnie definiowany kształt obszarów, w których odbywa się skanowanie,
odwzorowywany z dokładnością piksela (przy skanowaniu kilku obszarów,
możliwość wyboru różnych mocy i linii laserów),
24) wszystkie parametry głowicy skanującej ustawiane automatycznie oraz
zapisywane wraz z rejestrowanym obrazem,
25) sterowanie systemem skanującym poprzez niezależną od komputera elektronikę
pracującą w czasie rzeczywistym (możliwość niezależnej rejestracji obrazu oraz
analizy wcześniej zapisanych danych).
Projekt współfinansowany przez Unię Europejską ze środków Europejskiego Funduszu Rozwoju Regionalnego
w ramach Lubuskiego Regionalnego Programu Operacyjnego na lata 2007 –2013
Tytuł Projektu: „Park Naukowo – Technologiczny Uniwersytetu Zielonogórskiego”
Projekt realizowany w ramach Priorytetu II – Działanie 2.4 ”Transfer badań, nowoczesnych technologii i innowacji
ze świata nauki do przedsiębiorstw”.
Strona 3 z 6
Znak sprawy: RA-TL-Z – 07/2014
załącznik nr 1.13 do SIWZ
OPIS PRZEDMIOTU ZAMÓWIENIA - CZĘŚĆ 13
Zestaw komputerowy z monitorem do podglądu analizy rejestrowanych obrazów
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
B
Procesor: 4-Core 3.30 GHz 10 MB/1600 MHz,
Płyta główna,
Karta graficzna: 1GB,
Pamięć:16 GB RAM (możliwość rozbudowy do 128 GB),
Gniazda pamięci: 16 DIMM, 8-channel ECC DDR3 1600 MHz,
Dyski twarde: 1 x 128 GB SSD i 2 x 2 TB w trybie RAID,
nagrywarka DVD +/- RW,
Network Controller: Dual integrated 10/100/1000 LAN interface,
Porty: USB 3.0/2.0 (3 x front, 6 x rear), 4 x FireWire A/B, RS 232,
Klawiatura na złącze USB,
Mysz optyczna bezprzewodowa,
Zainstalowana
najnowsza
bieżąca
wersja
systemu
operacyjnego;
Wymagania systemu operacyjnego:
1) 64 bitowy system operacyjny klasy PC musi spełniać następujące wymagania
poprzez natywne dla niego mechanizmy, bez użycia dodatkowych aplikacji:
2) Możliwość dokonywania aktualizacji i poprawek systemu przez Internet z
możliwością wyboru instalowanych poprawek;
3) Możliwość dokonywania uaktualnień sterowników urządzeń przez Internet witrynę producenta systemu;
4) Darmowe aktualizacje w ramach wersji systemu operacyjnego przez Internet
(niezbędne aktualizacje, poprawki, biuletyny bezpieczeństwa muszą być
dostarczane bez dodatkowych opłat) - wymagane podanie nazwy strony
serwera WWW;
5) Internetowa aktualizacja zapewniona w języku polskim;
6) Wbudowana zapora internetowa (firewall) dla ochrony połączeń
internetowych; zintegrowana z systemem konsola do zarządzania
ustawieniami zapory i regułami IP v4 i v6;
7) Wsparcie dla większości powszechnie używanych urządzeń peryferyjnych
(drukarek, urządzeń sieciowych, standardów USB, Plug & Play, WiFi);
8) Interfejs użytkownika działający w trybie graficznym w polskiej wersji
językowej;
9) Możliwość zdalnej instalacji, konfiguracji, administrowania oraz
aktualizowania systemu;
10)
Zabezpieczony hasłem hierarchiczny dostęp do systemu;
11)
Zintegrowany z systemem moduł wyszukiwania informacji;
12)
Zintegrowane z systemem operacyjnym narzędzie zwalczające złośliwe
oprogramowanie;
13)
aktualizacje dostępne u producenta nieodpłatnie bez ograniczeń
czasowych i licencyjnych;
14)
Wbudowany system pomocy w języku polskim;
15)
Certyfikat (dokument) producenta oprogramowania potwierdzający
poprawność pracy systemu operacyjnego z dostarczonym sprzętem;
Projekt współfinansowany przez Unię Europejską ze środków Europejskiego Funduszu Rozwoju Regionalnego
w ramach Lubuskiego Regionalnego Programu Operacyjnego na lata 2007 –2013
Tytuł Projektu: „Park Naukowo – Technologiczny Uniwersytetu Zielonogórskiego”
Projekt realizowany w ramach Priorytetu II – Działanie 2.4 ”Transfer badań, nowoczesnych technologii i innowacji
ze świata nauki do przedsiębiorstw”.
Strona 4 z 6
1 szt.
Znak sprawy: RA-TL-Z – 07/2014
załącznik nr 1.13 do SIWZ
OPIS PRZEDMIOTU ZAMÓWIENIA - CZĘŚĆ 13
16)
Możliwość przystosowania stanowiska dla osób niepełnosprawnych (np.
słabo widzących);
17)
Zdalna pomoc i współdzielenie aplikacji - możliwość zdalnego przejęcia
sesji zalogowanego użytkownika celem rozwiązania problemu z komputerem;
18)
Rozwiązanie służące do automatycznego zbudowania obrazu systemu
wraz z aplikacjami. Obraz systemu służyć ma do automatycznego
upowszechnienia systemu operacyjnego inicjowanego i wykonywanego w
całości poprzez sieć komputerową;
19)
Rozwiązanie umożliwiające wdrożenie nowego obrazu poprzez zdalną
instalację;
20)
Graficzne środowisko instalacji i konfiguracji;
21)
Zarządzanie kontami użytkowników sieci oraz urządzeniami sieciowymi
tj. drukarki, modemy, woluminy dyskowe, usługi katalogowe;
22)
Oprogramowanie dla tworzenia kopii zapasowych (backup);
automatyczne wykonywanie kopii plików z możliwością automatycznego
przywrócenia wersji wcześniejszej.
23)
System operacyjny musi umożliwiać obsługę urządzenia
wyspecyfikowanego w Części 13 Pozycji A oraz działanie oprogramowania
wyspecyfikowanego w Części 13 Pozycji C niniejszej specyfikacji (bez
zastosowania dodatkowych emulatorów oraz konwerterów).
13. Monitor TFT min. 30’’, rozdzielczość: 2560 x 1600 pixeli, jasność: 350 cd/m2,
kontrast: 1000:1.
Oprogramowanie do rejestracji i analizy obrazów
funkcja zapisywania istotnych parametrów skanowania wraz z obrazem,
możliwość automatycznego odtwarzania tych parametrów,
2. pełna obsługa mikroskopu oraz głowicy skanującej z poziomu oprogramowania,
3. prezentacja obrazu w skali szarości, pseudokolorach lub skalach barwnych,
4. rekonstrukcja i animacja 3D,
5. pomiary intensywności świecenia wzdłuż dowolnej krzywej, pomiary średniej
intensywności świecenia z dowolnie wybranego obszaru,
6. pomiary zmian intensywności świecenia w czasie, w wybranym obszarze,
7. pakiet do analizy kolokalizacji sygnałów z możliwością podglądu nakładających 1 szt.
się punktów na obrazie oryginalnym, wykres kolokalizacji oraz dane liczbowe z
możliwością eksportu,
8. pakiet „channel unmixing” do programowego separowania sygnałów o
nakładających się widmach,
9. pakiet umożliwiający rejestracje w czasie, z możliwością definiowania
częstotliwości akwizycji obrazu,
10. pomiary geometryczne (odległość, obwód, pole powierzchni), nanoszenie skali,
opisów, wskaźników itp.
11. możliwość importu oraz eksportu danych do powszechnie wykorzystywanych
formatów np. tif, gif, jpg, bmp, psd, avi, mov,
1.
C
Projekt współfinansowany przez Unię Europejską ze środków Europejskiego Funduszu Rozwoju Regionalnego
w ramach Lubuskiego Regionalnego Programu Operacyjnego na lata 2007 –2013
Tytuł Projektu: „Park Naukowo – Technologiczny Uniwersytetu Zielonogórskiego”
Projekt realizowany w ramach Priorytetu II – Działanie 2.4 ”Transfer badań, nowoczesnych technologii i innowacji
ze świata nauki do przedsiębiorstw”.
Strona 5 z 6
Znak sprawy: RA-TL-Z – 07/2014
załącznik nr 1.13 do SIWZ
OPIS PRZEDMIOTU ZAMÓWIENIA - CZĘŚĆ 13
D
12. pakiet do automatycznego monitorowania procesów zmian intensywności
świecenia,
13. moduł do analizy jakościowej i ilościowej FRET,
14. darmowe oprogramowanie dla dowolnej ilości użytkowników umożliwiające
pracę z bazą danych obrazowych zarejestrowanych przy pomocy mikroskopu,
odtwarzanie animacji (3D, 4D), nakładanie opisów i wskaźników, rzeczywista
skala, pomiary interaktywne, import oraz export danych, funkcja drukowania.
Stół antywibracyjny tłumiący drgania: stół z systemem absorbcji wibracji o
wymiarach min. 900mm x 750mm.
1 szt.
Kolorowa kamera do rejestracji obrazów:
E
1.
2.
3.
4.
5.
6.
7.
8.
Przetwornik: CCD 2/3’’,
Rozdzielczość: 2584 (H) x 1936 (V) = 5 Mega-pikseli,
Digitalizacja: 12 bitów / 12 MHz,
Dynamika: 1:1300,
Czas integracji: od 1 ms do 60 s,
Interface: FireWire IEEE 1394,
System chłodzenia zapewniający dynamikę 1:1300,
Adapter video 60N-C 2/3” 0,63x.
Projekt współfinansowany przez Unię Europejską ze środków Europejskiego Funduszu Rozwoju Regionalnego
w ramach Lubuskiego Regionalnego Programu Operacyjnego na lata 2007 –2013
Tytuł Projektu: „Park Naukowo – Technologiczny Uniwersytetu Zielonogórskiego”
Projekt realizowany w ramach Priorytetu II – Działanie 2.4 ”Transfer badań, nowoczesnych technologii i innowacji
ze świata nauki do przedsiębiorstw”.
Strona 6 z 6
1 szt.
