Zał. 3 Parametry techniczne, zasuwy,Hydranty

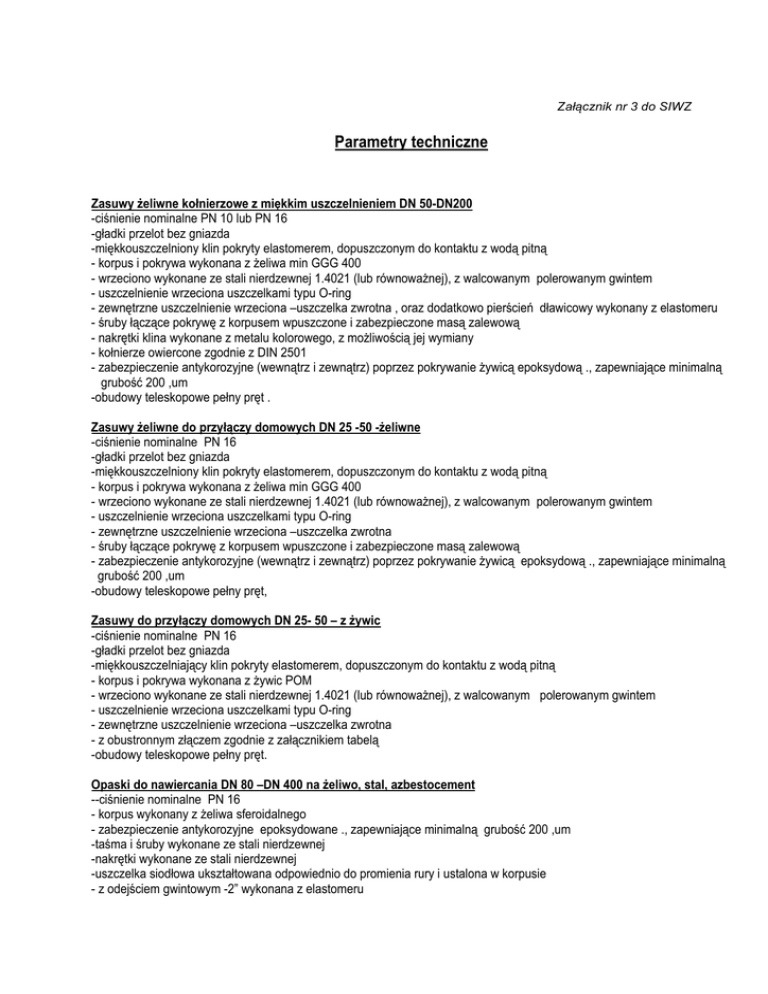

Załącznik nr 3 do SIWZ
Parametry techniczne
Zasuwy żeliwne kołnierzowe z miękkim uszczelnieniem DN 50-DN200
-ciśnienie nominalne PN 10 lub PN 16
-gładki przelot bez gniazda
-miękkouszczelniony klin pokryty elastomerem, dopuszczonym do kontaktu z wodą pitną
- korpus i pokrywa wykonana z żeliwa min GGG 400
- wrzeciono wykonane ze stali nierdzewnej 1.4021 (lub równoważnej), z walcowanym polerowanym gwintem
- uszczelnienie wrzeciona uszczelkami typu O-ring
- zewnętrzne uszczelnienie wrzeciona –uszczelka zwrotna , oraz dodatkowo pierścień dławicowy wykonany z elastomeru
- śruby łączące pokrywę z korpusem wpuszczone i zabezpieczone masą zalewową
- nakrętki klina wykonane z metalu kolorowego, z możliwością jej wymiany
- kołnierze owiercone zgodnie z DIN 2501
- zabezpieczenie antykorozyjne (wewnątrz i zewnątrz) poprzez pokrywanie żywicą epoksydową ., zapewniające minimalną
grubość 200 ,um
-obudowy teleskopowe pełny pręt .
Zasuwy żeliwne do przyłączy domowych DN 25 -50 -żeliwne
-ciśnienie nominalne PN 16
-gładki przelot bez gniazda
-miękkouszczelniony klin pokryty elastomerem, dopuszczonym do kontaktu z wodą pitną
- korpus i pokrywa wykonana z żeliwa min GGG 400
- wrzeciono wykonane ze stali nierdzewnej 1.4021 (lub równoważnej), z walcowanym polerowanym gwintem
- uszczelnienie wrzeciona uszczelkami typu O-ring
- zewnętrzne uszczelnienie wrzeciona –uszczelka zwrotna
- śruby łączące pokrywę z korpusem wpuszczone i zabezpieczone masą zalewową
- zabezpieczenie antykorozyjne (wewnątrz i zewnątrz) poprzez pokrywanie żywicą epoksydową ., zapewniające minimalną
grubość 200 ,um
-obudowy teleskopowe pełny pręt,
Zasuwy do przyłączy domowych DN 25- 50 – z żywic
-ciśnienie nominalne PN 16
-gładki przelot bez gniazda
-miękkouszczelniający klin pokryty elastomerem, dopuszczonym do kontaktu z wodą pitną
- korpus i pokrywa wykonana z żywic POM
- wrzeciono wykonane ze stali nierdzewnej 1.4021 (lub równoważnej), z walcowanym polerowanym gwintem
- uszczelnienie wrzeciona uszczelkami typu O-ring
- zewnętrzne uszczelnienie wrzeciona –uszczelka zwrotna
- z obustronnym złączem zgodnie z załącznikiem tabelą
-obudowy teleskopowe pełny pręt.
Opaski do nawiercania DN 80 –DN 400 na żeliwo, stal, azbestocement
--ciśnienie nominalne PN 16
- korpus wykonany z żeliwa sferoidalnego
- zabezpieczenie antykorozyjne epoksydowane ., zapewniające minimalną grubość 200 ,um
-taśma i śruby wykonane ze stali nierdzewnej
-nakrętki wykonane ze stali nierdzewnej
-uszczelka siodłowa ukształtowana odpowiednio do promienia rury i ustalona w korpusie
- z odejściem gwintowym -2” wykonana z elastomeru
-2Opaski do nawiercania Ø 63 – 160 dla rur PE I PVC
-ciśnienie nominalne PN 16
- korpus wykonany z żeliwa sferoidalnego
- zabezpieczenie antykorozyjne (wewnątrz i zewnątrz) poprzez pokrywanie żywicą epoksydową ., zapewniające minimalną
grubość 200 ,um
- śruby wykonane ze stali nierdzewnej 1.4401 DIN 17006 lub równoważny
-nakrętki wykonane ze stali nierdzewnej min A2
-uszczelka siodłowa wykonana z elastomeru dopuszczonego do kontaktu z wodą pitną
- z odejściem gwintowym -2”
Hydranty naziemne z przyłączem kołnierzowym DN 80
-ciśnienie nominalne PN 16
-dwie nasady boczne
- kolumna wykonana ze stali ocynkowana ogniowo pokryta powłoką poliuretanową
- głowica z żeliwa szarego GGG250 lub GGG 400 pokryta żywicą epoksydową wewnątrz i zewnątrz
-cokół z żeliwa szarego GGG 250 lub GGG 400
- zabezpieczenie antykorozyjne (wewnątrz i zewnątrz) poprzez pokrywanie żywicą epoksydową ., zapewniające minimalną
grubość 200 ,um
- wrzeciono wykonane ze stali nierdzewnej lub równoważne
-łatwa wymiana wszelkich części bez wykopywania hydrantu
-głębokość przykrycia zgodnie z Tabelą V
- całkowite odwodnienie w stanie zamkniętym- ilość wody pozostałej „zero”
- oznakowanie hydrantu zgodnie z PN
Hydranty podziemne z przyłączem kołnierzowym DN 80
-ciśnienie nominalne PN 16
-wolny przelot, gwarantowana wydajność 110 m3/h
- kolumna wykonana ze stali nierdzewnej lub żeliwna
- wrzeciono wykonane ze stali nierdzewnej
-cokół z żeliwa GGG 250 lub GGG 400
- zabezpieczenie antykorozyjne (wewnątrz i zewnątrz) poprzez pokrywanie żywicą epoksydową ., zapewniające minimalną
grubość 200 ,um
-łatwa wymiana wszelkich części bez wykopywania hydrantu
- całkowite odwodnienie w stanie zamkniętym- ilość wody pozostałej „zero”
Okres gwarancji 36 miesięcy od daty dostawy na wyżej wymienione materiały.
Opaski do nawiercania rur żeliwnych fi 80 – fi 150
Korpus opaski żeliwo sferoidalne powlekane proszkowo żywica epoksydową
-Wkładka gumowa EPDM, oring EPDM, śruby ze stali nierdzewnej.
