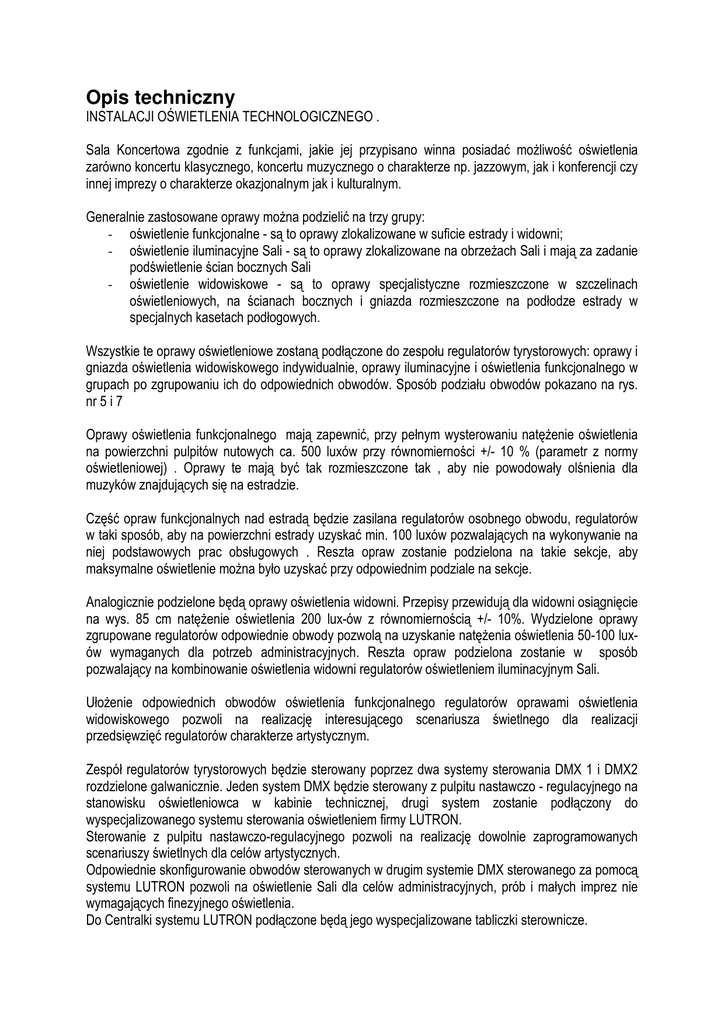

Opis techniczny

Opis techniczny
INSTALACJI OŚWIETLENIA TECHNOLOGICZNEGO .
Sala Koncertowa zgodnie z funkcjami, jakie jej przypisano winna posiadać możliwość oświetlenia
zarówno koncertu klasycznego, koncertu muzycznego o charakterze np. jazzowym, jak i konferencji czy
innej imprezy o charakterze okazjonalnym jak i kulturalnym.
Generalnie zastosowane oprawy można podzielić na trzy grupy:
- oświetlenie funkcjonalne - są to oprawy zlokalizowane w suficie estrady i widowni;
- oświetlenie iluminacyjne Sali - są to oprawy zlokalizowane na obrzeżach Sali i mają za zadanie
podświetlenie ścian bocznych Sali
- oświetlenie widowiskowe - są to oprawy specjalistyczne rozmieszczone w szczelinach
oświetleniowych, na ścianach bocznych i gniazda rozmieszczone na podłodze estrady w
specjalnych kasetach podłogowych.
Wszystkie te oprawy oświetleniowe zostaną podłączone do zespołu regulatorów tyrystorowych: oprawy i
gniazda oświetlenia widowiskowego indywidualnie, oprawy iluminacyjne i oświetlenia funkcjonalnego w
grupach po zgrupowaniu ich do odpowiednich obwodów. Sposób podziału obwodów pokazano na rys.
nr 5 i 7
Oprawy oświetlenia funkcjonalnego mają zapewnić, przy pełnym wysterowaniu natężenie oświetlenia
na powierzchni pulpitów nutowych ca. 500 luxów przy równomierności +/- 10 % (parametr z normy
oświetleniowej) . Oprawy te mają być tak rozmieszczone tak , aby nie powodowały olśnienia dla
muzyków znajdujących się na estradzie.
Część opraw funkcjonalnych nad estradą będzie zasilana regulatorów osobnego obwodu, regulatorów
w taki sposób, aby na powierzchni estrady uzyskać min. 100 luxów pozwalających na wykonywanie na
niej podstawowych prac obsługowych . Reszta opraw zostanie podzielona na takie sekcje, aby
maksymalne oświetlenie można było uzyskać przy odpowiednim podziale na sekcje.
Analogicznie podzielone będą oprawy oświetlenia widowni. Przepisy przewidują dla widowni osiągnięcie
na wys. 85 cm natężenie oświetlenia 200 lux-ów z równomiernością +/- 10%. Wydzielone oprawy
zgrupowane regulatorów odpowiednie obwody pozwolą na uzyskanie natężenia oświetlenia 50-100 luxów wymaganych dla potrzeb administracyjnych. Reszta opraw podzielona zostanie w sposób
pozwalający na kombinowanie oświetlenia widowni regulatorów oświetleniem iluminacyjnym Sali.
Ułożenie odpowiednich obwodów oświetlenia funkcjonalnego regulatorów oprawami oświetlenia
widowiskowego pozwoli na realizację interesującego scenariusza świetlnego dla realizacji
przedsięwzięć regulatorów charakterze artystycznym.
Zespół regulatorów tyrystorowych będzie sterowany poprzez dwa systemy sterowania DMX 1 i DMX2
rozdzielone galwanicznie. Jeden system DMX będzie sterowany z pulpitu nastawczo - regulacyjnego na
stanowisku oświetleniowca w kabinie technicznej, drugi system zostanie podłączony do
wyspecjalizowanego systemu sterowania oświetleniem firmy LUTRON.
Sterowanie z pulpitu nastawczo-regulacyjnego pozwoli na realizację dowolnie zaprogramowanych
scenariuszy świetlnych dla celów artystycznych.
Odpowiednie skonfigurowanie obwodów sterowanych w drugim systemie DMX sterowanego za pomocą
systemu LUTRON pozwoli na oświetlenie Sali dla celów administracyjnych, prób i małych imprez nie
wymagających finezyjnego oświetlenia.
Do Centralki systemu LUTRON podłączone będą jego wyspecjalizowane tabliczki sterownicze.
Przewidziano :
- tabliczki włącz/wyłącz oświetleniem administracyjnym widowni przy wejściach na widownię od
strony foyer (dwie tabliczki);
- tabliczki włącz/wyłącz oświetleniem administracyjnym przy wejściach na estradę z zaplecza
(dwie tabliczki);
- tabliczki włącz/wyłącz/przełącz na jedną z ośmiu zaprogramowanych scen, jedna przy
stanowisku inspicjenta dostępna po otwarciu drzwiczek stanowiska inspicjenta, druga w kabinie
technicznej.
Uaktywnienie pulpitu nastawczo - regulacyjnego spowoduje uśpienie centralki LUTRON. Systemem
oświetlenia będzie wtedy sterowanie z pulpitu.
Bez uaktywnienia pulpitu nastawczo - regulacyjnego będzie można eksploatować Salę dla celów
administracyjnych lub prostych układów oświetlenia ściśle zaprogramowanych z systemu LUTRON.
Taki system sterowania i podziału obwodów zasilających i sterowniczych pozwoli na pełną elastyczność
funkcjonalną, przy równoczesnym użyciu tych samych opraw dla różnych rodzajów oświetlenia (różnych
funkcji).
Dodatkowo do wszystkich punktów, gdzie można będzie zlokalizować oprawy oświetlenia
technologicznego doprowadzony zostanie trzeci system sterowania DMX dla podłączenia do niego
oświetleniowych aparatów efektowych - rzutników, skanerów „ruchomych głów”, reflektorów ze zmianą
położenia i zmieniaczy filtrów. Elementy te sterowane będą ze specjalnego pulpitu efektowego DMX.
Obok pulpitu: nastawczo- regulacyjnego, efektowego , centralki LUTRON.
Na stanowisku oświetleniowca w kabinie technicznej winna znajdować się tablica synoptyczna
sygnalizująca stan zasilania budynku i poszczególnych WLZ-tów, jak również elementy włączania
oświetlenia przeszkodowego, podświetlanych kierunków i wyłącznik obwodów oświetleniowych na
stropie technicznym. Wtórnik tych wyłączników winien znajdować się przy stanowisku inspicjenta.
Schemat rozwinięty - synoptyczny obwodów oświetlenia i zasilania gniazd w obrębie funkcjonalnym Sali
opisuje rysunek 5.
Rozmieszczenie opraw oświetleniowych i gniazd zasilających pokazują rysunki 1-4.
Sposób organizacji instalacji na elementach galerii i sztankietach oświetleniowych oraz hipotetyczną
aranżację kabiny oświetleniowej pokazuje rysunek nr 6.( dokładna aranżacja możliwa jest po wyborze
dostawcy i znajomości wymiarów i funkcji urządzeń.
Na rysunkach 7-9 pokazano sposób zorganizowania dystrybucji energii oraz rozłożenia obwodów
regulowanych i nieregulowanych w rozdzielnicach i zespołach tyrystorowych.
OPIS INSTALACJI DMX .
1. Instalacja DMX – efektowa- lokalizacja gniazd :
- kabina oświetleniowa 2 x DMX
- foyer – 1 x DMX,
- podłoga sceny 4 x DMX
- pierwsza galeria 5 x DMX (po jednej sztuce w każdym polu)
- sztankiet elektryczny 2 x DMX (poprzez pas kablowy),
- loże oświetleniowe 2-gie piętro, 2 x DMX
- ściana lewa 4 x DMX
- ściana prawa 4 x DMX
2.Instalacja DMX – połączenie pulpitów – lokalizacja gniazd :
- pulpit inspicjenta 1 x DMX
- widownia – 1 x DMX,
INSTALACJE OŚWIETLENIA SCENY
OPIS BLOKÓW TYRYSTOROWYCH .
96 regulatorów tyrystorowych 3 KW.
12 regulatorów tyrystorowych 5 kW ( dwa bloki po 6 połączone równolegle z identycznymi
numerami)
sterowanie cyfrowe DMX 512
w blokach ( 4 po 24 ) ,
Blok dostosowany do montażu na ścianie
instalacje wprowadzane od dołu,
w górnej pokrywie wentylatory o niskim poziomie szumu.
zasilanie : 230/400V w układzie gwiazdy 3NPE (TN-S)
sprawność urządzenia 98%
indywidualne zabezpieczenia obwodów bezpiecznikami , oraz diodowa
sygnalizacja czynnych obwodów
wejście cyfrowe DMX 512/1990 (XLR5)
galwaniczna izolacja na wejściu DMX
zgodność z normami Europejskimi i wymaganiami na znak CE
Podstawowe dane
w 100% regulatory cyfrowe
klawiatura 5-przyciskowa oraz wyświetlacz
menu przyjazne dla użytkownika
wyświetlacz alfanumeryczny
miejscowe sterowanie i możliwość kreowania 20 scen świetlnych (19 + 1)
możliwość odtwarzania sekwencyjnego 19 scen świetlnych
możliwość krosowania adresów ( funkcja „patch” ) , przyporządkowywania obwodom
charakterystyk regulacji
10 charakterystyk regulacji ,
profesjonalna filtracja (200 us) , redukcja słyszalności drgań włókna żarówki i
interakcji na sprzęt audio .
miejscowa sygnalizacja : obecności napięcia powyżej 400V , nadmiernej
temperatury , obecności sygnału DMX - poziomu wysterowania obwodów przy
sterowaniu sygnałem DMX lub analogowym , zmian scen świetlnych
lokalny test pracy
OPIS KOMPUTEROWEGO PULPITU STEROWNICZEGO .
- z twardym dyskiem i stacją dysków 3,5” (zapis świateł na twardym
dysku , archiwalny zapis na dyskietce 3,5”) .
- klawiatura alfanumeryczna ( pozwalająca na wpisywanie informacji
tekstowych zapisów świateł )
- myszka .
1.Pulpit powinien posiadać następujące możliwości :
- 1024 adresy DMX , dostępne 2 liniami wyjściowymi po 512 adresów
każda
- 999 scen świetlnych dostępnych dla zapisu wartości wysterowania , czasów ,
- możliwość odczytu , zapisu , kopiowania parametrów świetlnych
- edytor do tworzenia i modyfikacji pamięci
- możliwość wyboru i przyporządkowania 10 różnych charakterystyk regulacji
- 999 grup
- 99 efektów . W efektach mogą być zapisane obwody, zmiany kolorów , zmiany
położenia .
- dodatkowa biblioteka z 20 efektami do przeprogramowania
- 99 pętli pamięci
- 99 banków podgrup
- 999 bibliotek dla zmian kolorów , zmian położenia
- możliwość konfigurowania podgrup i każdego przycisku pulsacji
- możliwość nadawania tytułów dla pamięci , grup , efektów , pętli obrazów ,
-
bibliotek , przedstawień
możliwość zapisu , odtwarzania , kopiowania , kasowania zapisów
archiwizacja świateł na twardym dysku lub innym nośniku .
999 MAKRO do bezpośredniego zastosowania lub przyłączenia do zmian
sekwencyjnych , do klawiszy , linii sterowania zewnętrznego 48 podgrup
(SUBMASTER)potencjometry (do zapisu i wprowadzania : scen , efektów , scen z czasem
odtwarzania , grup , pamięci i innych parametrów.
precyzyjny pasek obrotowy do sterowania intensywnością lub/i czasem
zmian
2 zmieniacze scen (Playback)
klawisze efektów , pętli scen świetlnych
klawiatura obsługi obwód , pamięć , kolor , grupa ,
ściemniacz generalny - GENERAL MASTER z przyciskiem Black-out
Zestaw klawiszy dla odczytu , zapisu , kopiowania
2 linie wyjściowe DMX po min. 512 adresów każda .
wyjście drukarkowe
wyjście monitorowe min. 2 SVGA
Linia synchronizacji (np.drugi pulpit ,którymoże współpracować synchronicznie)
Wyjście zdalnego sterowania na podczerwień IR
Wyjście external lines (zdalne przewodowe sterowanie)
regulowane podświetlenie zewnętrzne.
dwa monitory 17”
możliwość sprawdzania dowolnego obwodu czy występuje w danym spektaklu.
2.
3.
4.
5.
Wspomagający pracę komputer klasy PC jako back-up .
Urządzenie podtrzymania zasilania UPS ( 2h zasilanie pulpitu i komputera).
Drukarka .
Serwis gwarancyjny i pogwarancyjny w/w urządzeń ; szybkość reakcji od chwili zawiadomienia
w przeciągu kilku godzin.
6. Fachowe przeszkolenie .
7. Kompletna i czytelna instrukcja.
8. Możliwość kontaktu telefonicznego w razie zaistniałych problemów.
Instalacje i urządzenia oświetlenia technologicznego , elektroakustyki i pulpitu inspicjenta. .
1. Instalacje te należy wykonywać i odbierać zgodnie z zasadami ogólnymi określonymi dla
instalacji elektro- instalacyjnych .
2. Wszystkie używane materiały i urządzenia winny mieć cechy przypisane
w przepisach ogólnych instalacjom elektrycznym.
3. Urządzenia wykonywane indywidualnie winny posiadać oświadczenie dostawcy lub
producenta o spełnieniu w/w warunków .
WYTYCZNE WYKONANIA INSTALACJI ELEKTRYCZNYCH
Dla ograniczenia zakłóceń wynikających z funkcjonowania w układzie tyrystorowych regulatorów
oświetlenia technologicznego ( obecność wyższych harmonicznych ) instalacje zasilające i
elektroakustyczne należy wykonywać z zachowaniem następujących warunków :
1. Centralną Szynę PEN budynku należy uziemić zgodnie z zasadami określonymi w przepisach
.
Rezystancja uziemienia nie może być większa niż 1 Ω.
W złączu należy wykonać podział przewodu PEN na PE i N . Każde dojście rodzaju uziomu oraz
odejście odpowiednich przewodów WLZ-tów do tablic zasilających urządzenia oświetlenia
i elektroakustyki należy przykręcać do szyny za pomocą osobnego złącza. Przekrój szyny
uziemiającej musi być jak największy , a złącza chronione przed możliwością uszkodzeń
mechanicznych .
2. Przekrój żył w poszczególnych WLZ-tach winien być powiększony o jeden stopień w stosunku
do wyliczonego metodami podanymi w normach i przepisach . Przekrój ten nie może być
mniejszy niż 16 mm² , zalecany 25 mm² lub większy .
3. Obok pięciu przewodów stanowiących trójfazowy WLZ należy położyć osobny przewód o
przekroju min. 16 mm² - dodatkowy przewód uziemiający .
4. Wszystkie przewody należy doprowadzić do poszczególnych tablic , rozdzielnic funkcyjnych
i gniazd końcowych , bez przecięć, odgałęzień i w nieuszkodzonej izolacji .
5. W tablicach i rozdzielnicach funkcyjnych , przewód PE i dodatkowy przewód uziemiający
winien być przykręcony do listwy uziemiającej , miedzianej , o przekroju min 80 mm²
izolowanej od podłoża. Wszystkie przewody odbiorcze winny być do listwy przykręcane
osobnymi złączami.
6. Wszystkie linie odbiorcze i urządzenia winny być prowadzone w taki sposób , aby ich
przewody PE nie zostały połączone ze sobą .
7. Konstrukcje stalowe widowni i estrady winny być uziemione osobnym przewodem
z centralnym punktem uziemiającym budynku ( strop techniczny ) analogicznie do przewodu
wyrównawczego.
8. Do tablicy zasilającej elektroakustyka w Kabinie Technicznej i do pomieszczenia Laboratorium
Dźwięku WLZ-ty winny być trój fazowe z wyprowadzonymi fazami na osobne zaciski. Wybór
odpowiedniej fazy i jej ewentualna zamiana w trakcie eksploatacji polegać będzie na wyborze
„spokojnej fazy „ tzn. takiej która generuje jak najmniejsze zakłócenia .
9. instalacje oświetlenia technologicznego i elektroakustycznego winny być rozprowadzane w
osobnych korytkach instalacyjnych w odległości nie mniejszej niż 50 cm.
10. Skrzyżowania tych instalacji winny odbywać się z zachowaniem odległości min. 30 cm.
11. W przypadku mniejszych odległości wynikających z warunków faktycznych równoległego
prowadzenia instalacji długość takiej sytuacji należy ograniczyć do min. 50 cm
12. Okablowania sygnałowego elektroakustycznych głośnikowego dla instalacji
elektroakustycznych nie wolno badać na okoliczność rezystancji izolacji metodą indukcyjną..
Powyższe zasady nie są określone w żadnym obowiązującym w Polsce przepisie.
Jako przepis pomocniczy należy przyjąć niemiecką normę DIN 1590 część 1,2 i 3 pt. „Tontechnik in
Theatern und Mehrzweckhallen” - (Technika dźwiękowa w teatrach i obiektach widowiskowych ).
