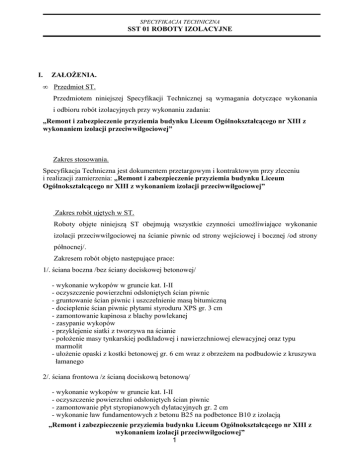

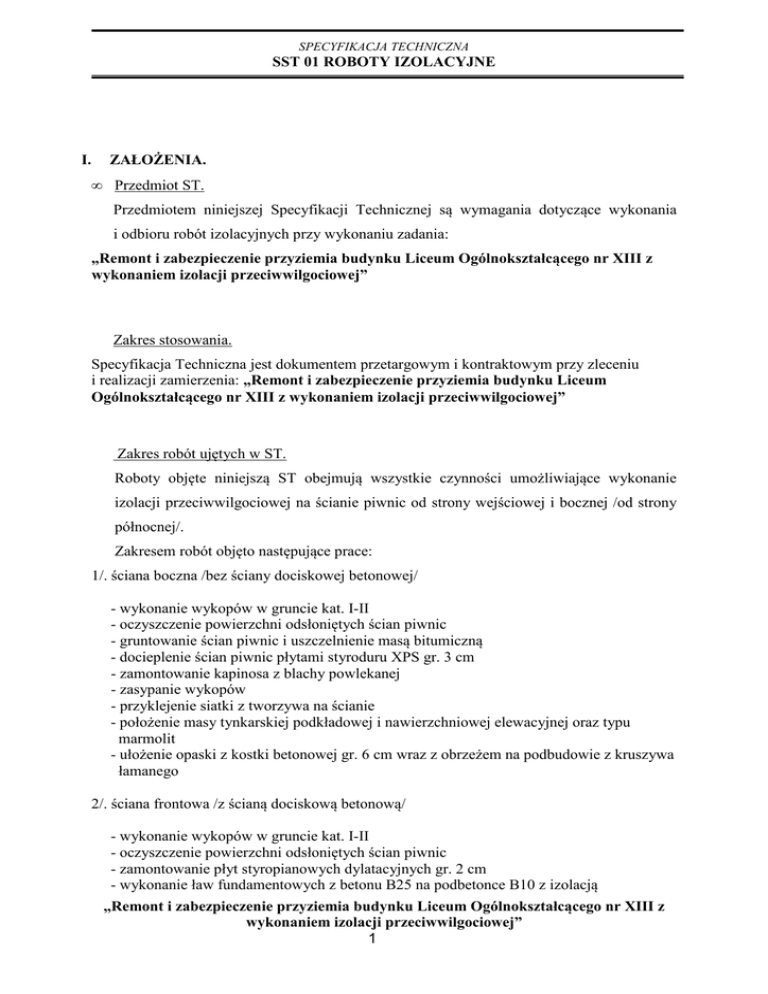

SST 01 Roboty izolacyjne

SPECYFIKACJA TECHNICZNA
SST 01 ROBOTY IZOLACYJNE
I.
ZAŁOŻENIA.
•
Przedmiot ST.
Przedmiotem niniejszej Specyfikacji Technicznej są wymagania dotyczące wykonania
i odbioru robót izolacyjnych przy wykonaniu zadania:
„Remont i zabezpieczenie przyziemia budynku Liceum Ogólnokształcącego nr XIII z
wykonaniem izolacji przeciwwilgociowej”
Zakres stosowania.
Specyfikacja Techniczna jest dokumentem przetargowym i kontraktowym przy zleceniu
i realizacji zamierzenia: „Remont i zabezpieczenie przyziemia budynku Liceum
Ogólnokształcącego nr XIII z wykonaniem izolacji przeciwwilgociowej”
Zakres robót ujętych w ST.
Roboty objęte niniejszą ST obejmują wszystkie czynności umożliwiające wykonanie
izolacji przeciwwilgociowej na ścianie piwnic od strony wejściowej i bocznej /od strony
północnej/.
Zakresem robót objęto następujące prace:
1/. ściana boczna /bez ściany dociskowej betonowej/
- wykonanie wykopów w gruncie kat. I-II
- oczyszczenie powierzchni odsłoniętych ścian piwnic
- gruntowanie ścian piwnic i uszczelnienie masą bitumiczną
- docieplenie ścian piwnic płytami styroduru XPS gr. 3 cm
- zamontowanie kapinosa z blachy powlekanej
- zasypanie wykopów
- przyklejenie siatki z tworzywa na ścianie
- położenie masy tynkarskiej podkładowej i nawierzchniowej elewacyjnej oraz typu
marmolit
- ułożenie opaski z kostki betonowej gr. 6 cm wraz z obrzeżem na podbudowie z kruszywa
łamanego
2/. ściana frontowa /z ścianą dociskową betonową/
- wykonanie wykopów w gruncie kat. I-II
- oczyszczenie powierzchni odsłoniętych ścian piwnic
- zamontowanie płyt styropianowych dylatacyjnych gr. 2 cm
- wykonanie ław fundamentowych z betonu B25 na podbetonce B10 z izolacją
„Remont i zabezpieczenie przyziemia budynku Liceum Ogólnokształcącego nr XIII z
wykonaniem izolacji przeciwwilgociowej”
1
SPECYFIKACJA TECHNICZNA
SST 01 ROBOTY IZOLACYJNE
z papy termozgrzewalnej
- wykonanie ściany betonowej dociskowej gr. 15 cm z betonu B25 z dodatkiem włókien
polipropylenowych
- wykonanie zbrojenia w/w elementów
- gruntowanie ścian piwnic i uszczelnienie masą bitumiczną z wykonaniem wyobleń
- docieplenie ścian piwnic płytami styroduru XPS gr. 3 cm
- zamontowanie kapinosa z blachy powlekanej
- uzupełnienie ściany z bloczków betonowych gr. 15 cm
- zasypanie wykopów z wywozem nadmiaru ziemi
- przyklejenie siatki z tworzywa na ścianie
- położenie masy tynkarskiej podkładowej i nawierzchniowej elewacyjnej oraz typu
marmolit
- ułożenie opaski z kostki betonowej gr. 6 cm wraz z obrzeżem na podbudowie z kruszywa
łamanego
3/. roboty wewnętrzne z usunięciem nadmiaru ziemi
- wykonanie wykopów wewnątrz budynku z usunięciem nadmiaru ziemi
- podbicie fundamentów betonem B25 W8
- wykonanie izolacji z papy termozgrzewalnej
- wywóz nadmiaru ziemi
- wykonanie i zamurowanie otworów technologicznych w ścianach dla prowadzenia robót
wewnętrznych
4/. Wymiana przykanalików kanalizacji deszczowej
- rozebranie opaski z płytek betonowych wokół budynku wraz z obrzeżami
- wykonanie wykopów wąskoprzestrzennych wraz z odeskowaniem
- demontaż istniejących przykanalików deszczowych wraz z czyszczakami
- wykonanie podsypki i obsypki rur z piasku\
- ułożenie przykanalików z rur pcv d=160 mm wraz z montażem czyszczaków
- zasypanie wykopów wraz z wywozem nadmiaru ziemi
- odtworzenie opaski z płyt betonowych z obrzeżami i podbudową z kruszywa
- wywóz gruzu z robiórek
II.
WARUNKI TECHNICZNE WYKONANIA I ODBIORU ROBÓT.
1. Warunki ogólne.
Wykonawca robót odpowiada za ich jakość, zgodność z ST, dokumentacją projektową
oraz decyzjami NI.
„Remont i zabezpieczenie przyziemia budynku Liceum Ogólnokształcącego nr XIII z
wykonaniem izolacji przeciwwilgociowej”
2
SPECYFIKACJA TECHNICZNA
SST 01 ROBOTY IZOLACYJNE
2. Materiały.
- beton B25 z dodatkiem włókien polipropylenowych
- beton wodoszczelny B25 W8
- beton B10
- bloczki betonowe gr. 15 cm
- papa termozgrzewalna na osnowie z włókniny poliestrowej
- płyty styroduru XPS gr. 3 cm
- preparat Bitumax Flex lub równoważny o parametrach jakościowych nie niższych
- środek gruntujący Hahne Imberal Aquarol lub równoważny o parametrach jakościowych nie
niższych
- wyprawa elewacyjna cienkowarstwowa oraz typu marmolit
3. Sprzęt.
Do transportu i montażu materiałów można używać dowolnego sprzętu i środków
transportu.
4. Transport.
Materiały izolacyjne mogą być przewożone dowolnymi środkami transportu. Materiały
układać należy na całej powierzchni ładunkowej, równomiernie, poziomo wzdłuż osi
podłużnej pojazdu, z zabezpieczeniem przed pomieszczeniem podczas ruchu.
5. Wykonywanie robót.
•
Roboty izolacyjne:
-
Izolacje należy wykonywać zgodnie z wymaganiami PN dla wyrobów bitumicznych
oraz wymaganiami producenta zgodnie z PN-B-02361
6. Kontrola jakości robót.
Kontrolę jakości robót izolacyjnych prowadzić wg ogólnych zasad kontroli jakości robót.
Wymagania jakości materiałów powinny być potwierdzone przez ich producenta w formie
zaświadczenia o jakości lub znaku kontroli jakości umieszczonych na opakowaniach.
Materiały dostarczone na budowę bez dokumentów potwierdzających producenta o ich
jakości nie będą dopuszczone do stosowania. Kontrola jakości przy odbiorze materiałów
powinna obejmować zgodność z dokumentacją projektową oraz sprawdzenie właściwości
technicznych materiałów z wystawionymi atestami wytwórcy. Przy zastrzeżeniach
„Remont i zabezpieczenie przyziemia budynku Liceum Ogólnokształcącego nr XIII z
wykonaniem izolacji przeciwwilgociowej”
3
SPECYFIKACJA TECHNICZNA
SST 01 ROBOTY IZOLACYJNE
obejmujących zgodność materiału z zaświadczeniem o jakości wystawionym przez
producenta materiału powinien zostać zbadany zgodnie z postanowieniami norm
państwowych. Nie dopuszcza się stosowania materiałów, których właściwości nie
odpowiadają wymaganiom normy.
7. Obmiar robót.
Przyjętą jednostką obmiaru jest m, m2, m3 oraz tona wg załączonego przedmiaru robót.
8. Odbiór robót .
Roboty związane z izolacjami wymagają dokonywania odbiorów częściowych, podczas
których należy każdorazowo sprawdzać jakość użytych materiałów, sposób wykonania i
spełnienie zasad sztuki budowlanej, a w szczególności sprawdzenie szczelności oraz
wykonawstwo połączeń. Odbiorów częściowych dokonuje NI po zgłoszeniu robót do odbioru
częściowego przez ich Wykonawcę.
W szczególności odbiorowi częściowemu podlega:
- wykonanie wykopów w gruncie kat. I-II
- oczyszczenie powierzchni odsłoniętych ścian piwnic
- wykonanie ław fundamentowych z betonu B25 na podbetonce B10 z izolacją z papy
termozgrzewalne
- wykonanie ściany betonowej dociskowej gr. 15 cm z betonu B25
- wykonanie zbrojenia w/w elementów
- gruntowanie ścian piwnic i uszczelnienie masą bitumiczną z wykonaniem
- przyklejenie siatki z tworzywa na ścianie
- położenie masy tynkarskiej podkładowej i nawierzchniowej elewacyjnej
•
Odbiór końcowy:
Sprawdzony zostanie wygląd zewnętrzny, mocowanie i złącza. Przeprowadzenie odbioru
dokonać należy po opadach. Do odbioru końcowego Wykonawca przedłoży: protokoły
odbiorów częściowych, dokumentację projektową, atesty i świadectwa dopuszczenia
materiałów do stosowania, dokumenty i poświadczenia wykonanej impregnacji
wbudowanych elementów drewnianych oraz dziennik budowy.
„Remont i zabezpieczenie przyziemia budynku Liceum Ogólnokształcącego nr XIII z
wykonaniem izolacji przeciwwilgociowej”
4
SPECYFIKACJA TECHNICZNA
SST 01 ROBOTY IZOLACYJNE
9. Podstawa płatności.
Dla robót wycenionych ryczałtowo podstawą płatności jest kwota podana przez
Wykonawcę i przyjęta przez Zamawiającego w ofercie i umowie. Jeżeli zostało to
przewidziane umową rozliczenia częściowego można dokonać po określeniu procentowego
zaawansowania robót. Wynagrodzenie ryczałtowe będzie uwzględniać wszystkie czynności i
wymagania określone w ST, PB i PW. Płatność dokonana będzie za roboty wykonane
zgodnie
z
wymaganiami
i odebrane przez NI.
10. Przepisy związane.
•
Warunki techniczne wykonania i odbioru robót budowlano-montażowych (część I.
Roboty ogólnobudowlane ITB wydanie II);
•
Rozporządzenie Ministra Infrastruktury z dnia 06.02.2003r. w sprawie bezpieczeństwa
i higieny pracy przy wykonywaniu robót budowlanych Dz.U. nr12 poz.93;
