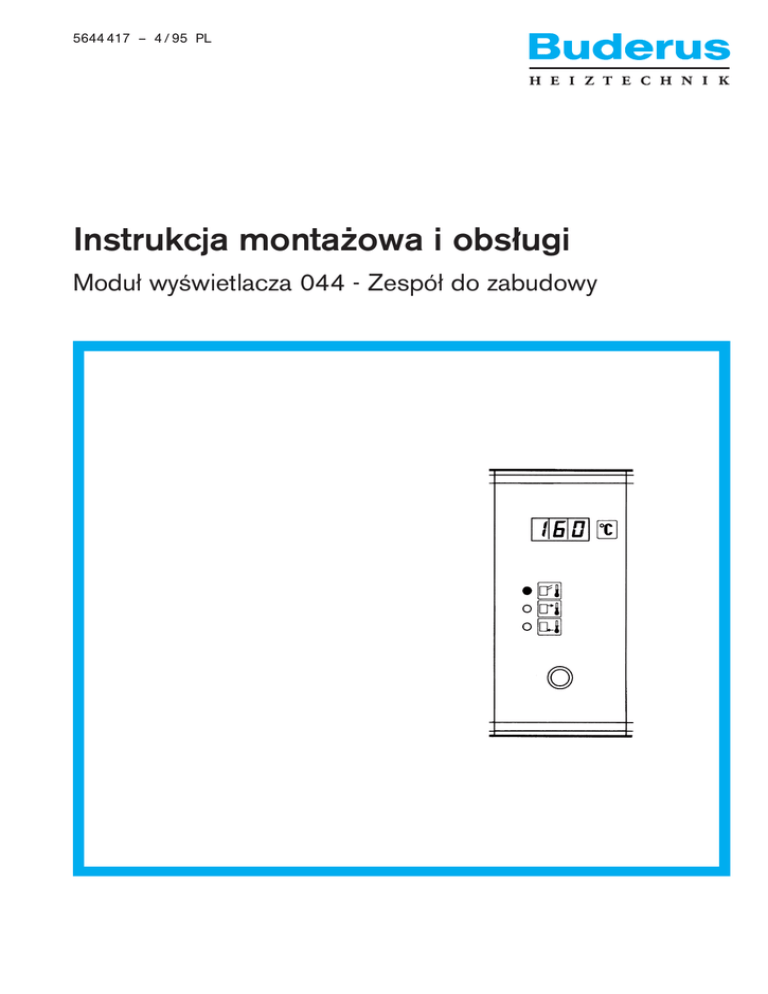

Instrukcja montaz¨owa i obs¿ugi

5644 417 – 4 / 95 PL
úü
Instrukcja montaz̈owa i obs¿ugi
Modu¿ wys̃wietlacza 044 - Zespõ¿ do zabudowy
Montaz̈ i przy¿“cze elektryczne modu¿õw moz̈e zostac̃
wykonane tylko przez firm„ specjalistyczn“.
Modu¿ 044 jest przewidziany jako zespõ¿ do zabudowy w
aparacie regulacyjnym HS 3321.
Zakres dostawy
x Modu¿ 044
x Torba z materia¿em montaz̈owym
x Insstrukcja montaz̈owa
Listwy
przykrywaj“ce
usuni„te
Przys¿ony
zas̃lepiaj“ce
usuni„te
x Schemat elektryczny
Rys.1§ Aparat regulacyjny strona przednia przedstawienie zasady
Montaz̈ modu¿u 044
x Urz“dzenie nalez̈y wy¿“czyc̃ spod napi„ci“,
np.wy¿“czyc̃ przez ÆWy¿“cznik awaryjny grzania] przed
kot¿owni“.
x Usun“c̃ pokryw„ przezroczyst“ aparatu regulacyjnego.
x Usun“c̃ listwy przykrywaj“ce (Rys.1).
x Usun“c̃ obydwie przys¿ony zas̃lepiaj“ce (Rys.1).
x Wykr„cic̃ obydwie s̃ruby kaptura przykrywaj“cego
zaciski. Zdj“c̃ kaptur przykrywaj“cy przyciski (Rys.2).
S8ruby kaptura przykrywaj“cego zaciski
Rys.2§ Aparat regulacyjny strona tylna
x Szyny prowadz“ce na¿oz̈yc̃ u gõry i u do¿u (Rys.3).
x Modu¿ 044 nalez̈y wsun“c̃ od przodu i przykr„cic̃,
nalez̈y zwracac̃ uwag„ na swobodne przesuwanie si„
w szynach prowadnicowych. Nie wolno dopus̃cic̃ do
skos̃nego ustawienia’
Rys.3§ Nasadzic̃ szyny prowadz“ce
2
x Zaciski nasadzic̃ na nos̃nik zaciskõw (Rys.4)
Rys.4. Na¿oz̈yc̃ zaciski
x Umies̃cic̃ naklejki z oznakowaniem zaciskõw. Strza¿ka
musi wskazywac̃ w kierunku zaciskõw’ (Rys.5).
Rys.5§ Nakleic̃ naklejki
x Wykonac̃ ze strony inwestora po¿“czenie mi„dzy zaci-
skami i listw“ zaciskow“ zgodnie ze schematem elektrycznym (Rys.6).
x Za¿oz̈yc̃ z powrotem listwy przykrywaj“ce.
Listwa zaciskowa
Zaciski
x Za¿oz̈yc̃ z powrotem os¿on„ przeroczyst“.
x Nasadzic̃ kaptur przykrywaj“cy zaciskõw i dokr„cic̃.
x Uruchomic̃ urz“dzenie.
x Przeprowadzic̃ sprawdzanie funkcji.
Rys.6§ Wykonac̃ po¿“czenie
3
Modu¿ 044 jest cyfrowym instrumentem wskaz̃nikowym
dla temperatury gazõw odlotowych, dop¿ywu i powrotu.
Zakres pomiarõw = dop¿yw i odp¿yw
gaz odlotowy
0 hC + 100 hC
0 hC + 400 hC
Nastawy na p¿ycie czo¿owej
W stanie spoczynku b„dzie b„dzie wskazywana w
sposõb ci“g¿y temperatura gazõw odlotowych.
Przez nacis̃ni„cie przycisku moz̈e zostac̃ przywo¿ana do
wys̃wietlacza temperatura dop¿ywu do kot¿a b“dz̃ temperatura powrotu kot¿a.
Po ok. 2 sekundach gasn“ wskazania, temperatura gazõw
odlotowych ukazuje si„ znõw w polu wskazañ.
Gdy nie jest pod¿“czony czujnik temperatury gazõw
odlotowych, to wskazania s“ nie okres̃lone, np.900 hC.
Rys.7
Nastawy na p¿ytce okablowanej
+ mog“ byc̃ przeprowadzane tylko przez fachowca.
Zaciski przy¿“czowe
dla z¿“cza
Przed zabudow“ modu¿u nalez̈y w¿“czniki czujnikõw
dop¿ywu i odp¿ywu Æzewn“trz- wewn“trz] ustawic̃ w
po¿oz̈enie Æzewn“trz].
W¿“cznik
Æzewn“trz- wewn“trz]
Po¿oz̈enie Æwewn“trz]§
Powrõt
zewn“trz
Wartos̃ci pomiarowe dla temperatury do - i odp¿ywu
b„d“ przenoszone bezpos̃rednio z ¿“cza p¿ytki
obwodu drukowanego aparatu regulacyjnego. Tylko
dla temperatury gazõw odlotowych nalez̈y przy¿“czyc̃
oddzielny czujnik temperatury gazõw odlotowych.
Nastawa Æ zewn“trz] (nastawa fabryczna)§
To po¿oz̈enie w¿“cznika nalez̈y nastawic̃ tylko przy aparatach regulacyjnych bez regulacji Ecomatic, w po¿“czeniu
z zestawem przy¿“czowym.
Dop¿yw
wewn“trz
To po¿oz̈enie nalez̈y nastawic̃ przy aparatach regulacyjnych z regulacj“ Ecomatic.
x4 x3
Nadruk znajduje si„ na stronie
odwrotnej p¿ytki okablowanej
Rys.8§ Modu¿ 044 wyci“gni„ty
Wskazõwka
y Funkcja ta jako ¿“cze przy zastosowaniu jako zespõ¿ do
zabudowy nie jest uz̈yteczna.
Zastrzega si„ prawo wprowadzania zmian ’
