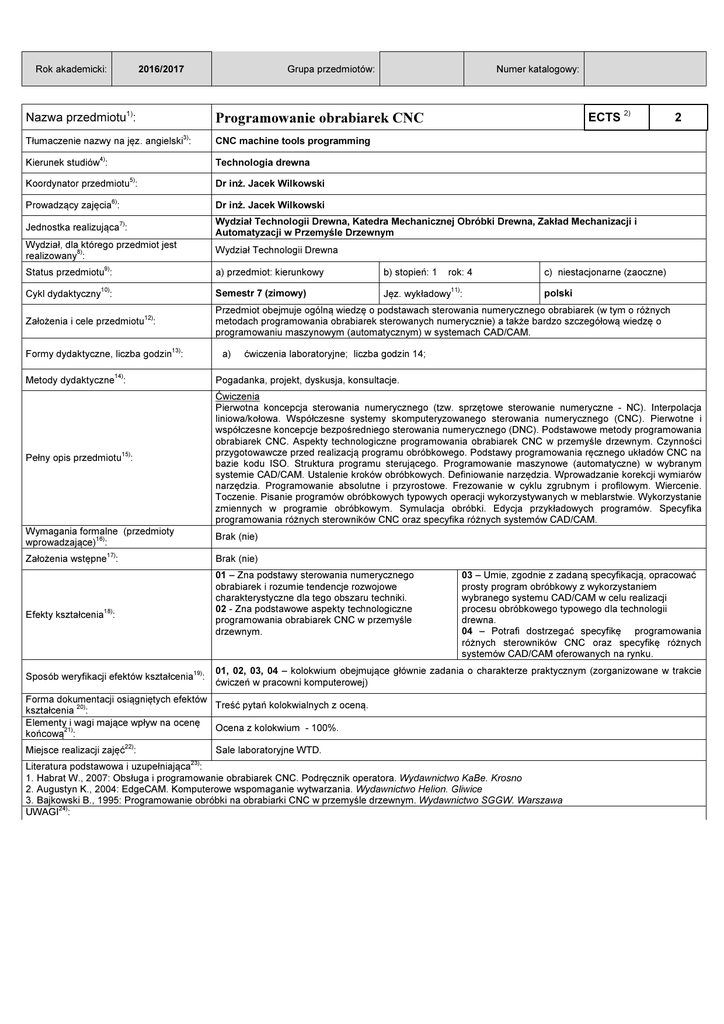

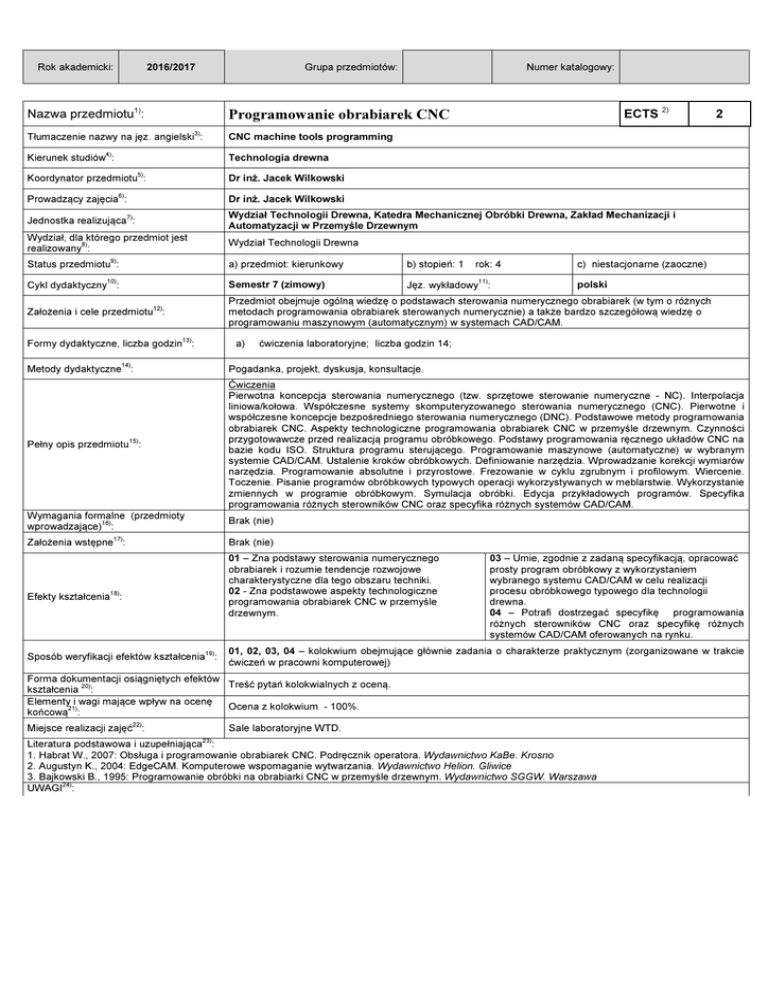

Programowanie obrabiarek CNC - Wydział Technologii Drewna

Rok akademicki:
Grupa przedmiotów:
2016/2017
Numer katalogowy:
Nazwa przedmiotu1):
Programowanie obrabiarek CNC
Tłumaczenie nazwy na jęz. angielski3):
CNC machine tools programming
Kierunek studiów4):
Technologia drewna
5)
Koordynator przedmiotu :
ECTS 2)
2
Dr inż. Jacek Wilkowski
6)
Prowadzący zajęcia :
Dr inż. Jacek Wilkowski
Jednostka realizująca7):
Wydział Technologii Drewna, Katedra Mechanicznej Obróbki Drewna, Zakład Mechanizacji i
Automatyzacji w Przemyśle Drzewnym
Wydział, dla którego przedmiot jest
realizowany8):
Wydział Technologii Drewna
9)
Status przedmiotu :
a) przedmiot: kierunkowy
b) stopień: 1
Cykl dydaktyczny10):
Semestr 7 (zimowy)
Jęz. wykładowy11):
Założenia i cele przedmiotu12):
Przedmiot obejmuje ogólną wiedzę o podstawach sterowania numerycznego obrabiarek (w tym o różnych
metodach programowania obrabiarek sterowanych numerycznie) a także bardzo szczegółową wiedzę o
programowaniu maszynowym (automatycznym) w systemach CAD/CAM.
Formy dydaktyczne, liczba godzin13):
a)
rok: 4
c) niestacjonarne (zaoczne)
polski
ćwiczenia laboratoryjne; liczba godzin 14;
Metody dydaktyczne14):
Pogadanka, projekt, dyskusja, konsultacje.
Pełny opis przedmiotu15):
Ćwiczenia
Pierwotna koncepcja sterowania numerycznego (tzw. sprzętowe sterowanie numeryczne - NC). Interpolacja
liniowa/kołowa. Współczesne systemy skomputeryzowanego sterowania numerycznego (CNC). Pierwotne i
współczesne koncepcje bezpośredniego sterowania numerycznego (DNC). Podstawowe metody programowania
obrabiarek CNC. Aspekty technologiczne programowania obrabiarek CNC w przemyśle drzewnym. Czynności
przygotowawcze przed realizacją programu obróbkowego. Podstawy programowania ręcznego układów CNC na
bazie kodu ISO. Struktura programu sterującego. Programowanie maszynowe (automatyczne) w wybranym
systemie CAD/CAM. Ustalenie kroków obróbkowych. Definiowanie narzędzia. Wprowadzanie korekcji wymiarów
narzędzia. Programowanie absolutne i przyrostowe. Frezowanie w cyklu zgrubnym i profilowym. Wiercenie.
Toczenie. Pisanie programów obróbkowych typowych operacji wykorzystywanych w meblarstwie. Wykorzystanie
zmiennych w programie obróbkowym. Symulacja obróbki. Edycja przykładowych programów. Specyfika
programowania różnych sterowników CNC oraz specyfika różnych systemów CAD/CAM.
Wymagania formalne (przedmioty
wprowadzające)16):
Brak (nie)
17)
Założenia wstępne :
Brak (nie)
01 – Zna podstawy sterowania numerycznego
obrabiarek i rozumie tendencje rozwojowe
charakterystyczne dla tego obszaru techniki.
02 - Zna podstawowe aspekty technologiczne
programowania obrabiarek CNC w przemyśle
drzewnym.
Efekty kształcenia18):
Sposób weryfikacji efektów kształcenia19):
03 – Umie, zgodnie z zadaną specyfikacją, opracować
prosty program obróbkowy z wykorzystaniem
wybranego systemu CAD/CAM w celu realizacji
procesu obróbkowego typowego dla technologii
drewna.
04 – Potrafi dostrzegać specyfikę programowania
różnych sterowników CNC oraz specyfikę różnych
systemów CAD/CAM oferowanych na rynku.
01, 02, 03, 04 – kolokwium obejmujące głównie zadania o charakterze praktycznym (zorganizowane w trakcie
ćwiczeń w pracowni komputerowej)
Forma dokumentacji osiągniętych efektów
Treść pytań kolokwialnych z oceną.
kształcenia 20):
Elementy i wagi mające wpływ na ocenę
Ocena z kolokwium - 100%.
końcową21):
Miejsce realizacji zajęć22):
Sale laboratoryjne WTD.
23)
Literatura podstawowa i uzupełniająca :
1. Habrat W., 2007: Obsługa i programowanie obrabiarek CNC. Podręcznik operatora. Wydawnictwo KaBe. Krosno
2. Augustyn K., 2004: EdgeCAM. Komputerowe wspomaganie wytwarzania. Wydawnictwo Helion. Gliwice
3. Bajkowski B., 1995: Programowanie obróbki na obrabiarki CNC w przemyśle drzewnym. Wydawnictwo SGGW. Warszawa
UWAGI24):
Wskaźniki ilościowe charakteryzujące moduł/przedmiot25) :
Szacunkowa sumaryczna liczba godzin pracy studenta (kontaktowych i pracy własnej) niezbędna dla osiągnięcia zakładanych efektów
kształcenia18) - na tej podstawie należy wypełnić pole ECTS2:
50 (20+30) h
Łączna liczba punktów ECTS, którą student uzyskuje na zajęciach wymagających bezpośredniego udziału nauczycieli akademicki
0,8 ECTS
Łączna liczba punktów ECTS, którą student uzyskuje w ramach zajęć o charakterze praktycznym, takich jak zajęcia laboratoryjne,
projektowe, itp.:
2 ECTS
Tabela zgodności kierunkowych efektów kształcenia efektami przedmiotu 26)
Nr /symbol
efektu
01
02
03
04
Wymienione w wierszu efekty kształcenia:
Zna podstawy sterowania numerycznego obrabiarek i rozumie tendencje rozwojowe
charakterystyczne dla tego obszaru techniki.
Zna podstawowe aspekty technologiczne programowania obrabiarek CNC w przemyśle
drzewnym.
Umie, zgodnie z zadaną specyfikacją, opracować prosty program obróbkowy z
wykorzystaniem wybranego systemu CAD/CAM w celu realizacji procesu obróbkowego
typowego dla technologii drewna.
Potrafi dostrzegać specyfikę programowania różnych sterowników CNC oraz specyfikę
różnych systemów CAD/CAM oferowanych na rynku.
Odniesienie do efektów dla programu
kształcenia na kierunku
KTDI_W09, KTDI_K01
KTDI_W08
KTDI_W09, KTDI_U03, KTDI_U12,
KTDI_U17, KTDI_K08
KTDI_U18, KTDI_K01
