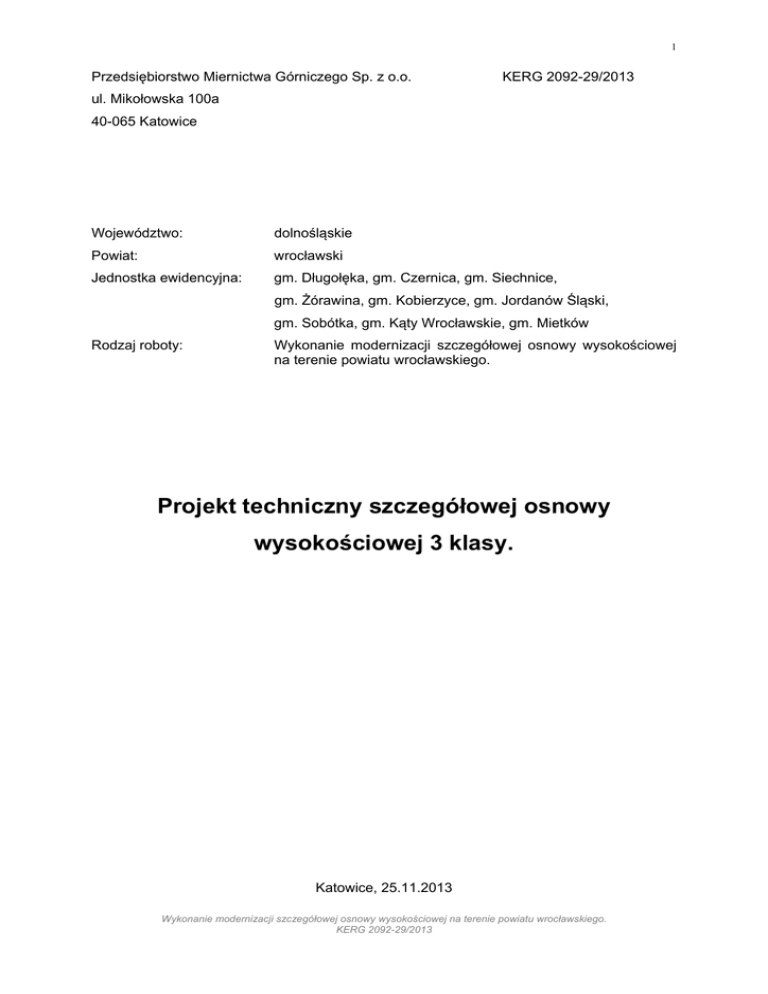

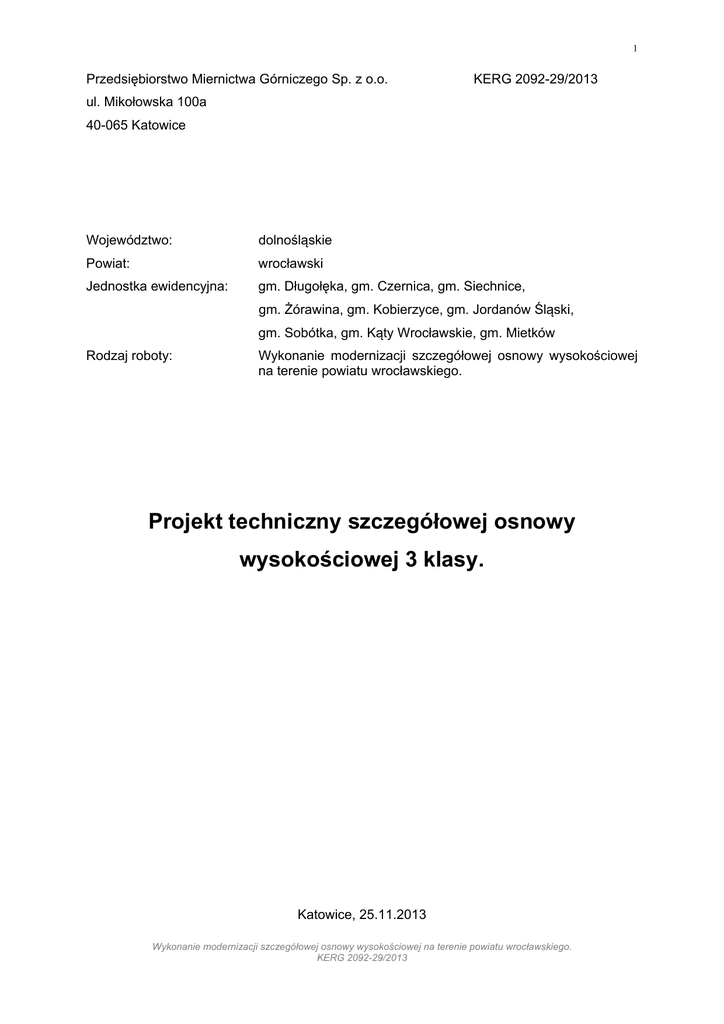

Projekt techniczny szczegółowej osnowy wysokościowej 3 klasy.

Transkrypt

1
Przedsiębiorstwo Miernictwa Górniczego Sp. z o.o.
KERG 2092-29/2013
ul. Mikołowska 100a
40-065 Katowice
Województwo:
dolnośląskie
Powiat:
wrocławski
Jednostka ewidencyjna:
gm. Długołęka, gm. Czernica, gm. Siechnice,
gm. Żórawina, gm. Kobierzyce, gm. Jordanów Śląski,
gm. Sobótka, gm. Kąty Wrocławskie, gm. Mietków
Rodzaj roboty:
Wykonanie modernizacji szczegółowej osnowy wysokościowej
na terenie powiatu wrocławskiego.
Projekt techniczny szczegółowej osnowy
wysokościowej 3 klasy.
Katowice, 25.11.2013
Wykonanie modernizacji szczegółowej osnowy wysokościowej na terenie powiatu wrocławskiego.
KERG 2092-29/2013
2
KERG 2092-29/2013
3
Opis projektu technicznego modernizacji szczegółowej osnowy
wysokościowej na terenie powiatu wrocławskiego.
I. Dane formalno - organizacyjne:
1. Zamawiający:
Powiat Wrocławski
reprezentowany przez Zarząd Powiatu Wrocławskiego
ul. Kościuszki 131, 50-440 Wrocław
2. Wykonawca:
Przedsiębiorstwo Miernictwa Górniczego Sp. z o.o.
ul. Mikołowska 100a
40-065 Katowice
3. Podstawa formalno prawna:
Umowa nr ZP.273.128.2013 z dnia 09.08.2013 r.
4. Termin wykonania roboty:
06.12.2013 r.
5. Dane o obiekcie:
teren dziewięciu gmin powiatu wrocławskiego:
gm. Długołęka, gm. Czernica, gm. Siechnice,
gm. Żórawina, gm. Kobierzyce, gm. Jordanów Śląski,
gm. Sobótka, gm. Kąty Wrocławskie, gm. Mietków
o łącznej powierzchni około 1116,2 km2
II. Obowiązujące przepisy prawne i techniczne:
1. Ustawa Prawo geodezyjne i kartograficzne z dnia 17 maja 1989 r. (t.j. Dz. U. z 2010 r. Nr
193 poz. 1287).
2. Rozporządzenie Ministra Administracji i Cyfryzacji z dnia 14 lutego 2012 w sprawie
osnów geodezyjnych, grawimetrycznych i magnetycznych (Dz.U. z 2012 r. poz. 352).
3. Rozporządzenie Rady Ministrów z dnia 15 października 2012 roku w sprawie
państwowego systemu odniesień przestrzennych (Dz.U. z 2012 r. poz. 1247).
4. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 9 listopada 2011 r.
w sprawie standardów technicznych wykonywania geodezyjnych pomiarów sytuacyjnych
i wysokościowych oraz opracowywania i przekazywania wyników tych pomiarów do pzgik
(Dz. U. z 2011 r. Nr 263, poz. 1572).
5. Rozporządzenie Ministra Administracji i Cyfryzacji z dnia 12 lutego 2013 r. w sprawie
bazy danych geodezyjnej ewidencji sieci uzbrojenia terenu, bazy danych obiektów
topograficznych oraz mapy zasadniczej (Dz. U. 2013 r. poz. 383).
6. Rozporządzenie Ministra Rozwoju Regionalnego i Budownictwa z dnia 16 lipca 2001 r. w
sprawie zgłaszania prac geodezyjnych i kartograficznych, ewidencjonowania systemów i
przechowywania kopii zabezpieczających bazy danych, a także ogólnych warunków
umów o udostępnianie tych baz (Dz. U. z 2001 r. Nr 78, poz. 837).
7. Rozporządzenie Ministra Infrastruktury z dnia 19 lutego 2004 r. w sprawie wysokości
opłat za czynności geodezyjne i kartograficzne oraz udzielanie informacji, a także za
KERG 2092-29/2013
4
wykonywanie wyrysów i wypisów z operatu ewidencyjnego (Dz. U. z 2004 r. Nr 37, poz.
333).
8. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 15 kwietnia 1999r w
sprawie ochrony znaków geodezyjnych, grawimetrycznych i magnetycznych (Dz. U. z
1999 r. Nr 45, poz. 454 z późniejszymi zmianami).
9. Rozporządzenie Ministra Rozwoju Regionalnego i Budownictwa z dnia 2 lipca 2001 r. w
sprawie klasyfikowania, kwalifikowania i porządkowania materiałów wyłączanych z
państwowego zasobu geodezyjnego i kartograficznego (Dz. U. z 2001 r. Nr 74, poz. 796).
10. Ustawa z dnia 4 marca 2010 r. o Infrastrukturze Informacji Przestrzennej (Dz. U. z 2010
r. Nr 76, poz. 489).
11. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 17 listopada 2011 r.
w sprawie bazy danych obiektów topograficznych oraz bazy danych obiektów
ogólnogeograficznych a także standardowych opracowań kartograficznych (Dz. U. z
2011 r. Nr 279, poz.1642).
12. Rozporządzenie Ministra Administracji i Cyfryzacji z 22 grudnia 2011 r. w sprawie
rodzajów materiałów geodezyjnych i kartograficznych, które podlegają ochronie zgodnie
z przepisami o ochronie informacji niejawnych (Dz. U. z 2011 r. Nr 299, poz.1772).
III. Charakterystyka istniejącej osnowy wysokościowej:
1. Punkty wysokościowej osnowy podstawowej bazowej 2 klasy:
I klasa według instrukcji G2
Linia SYCÓW WROCŁAW położona wzdłuż drogi Wrocław – Oleśnica, linia BRZEG
WROCŁAW położona wzdłuż drogi Wrocław – Oława oraz linia ZĄBKOWICE WROCŁAW
położona wzdłuż drogi Wrocław – Kłodzko. W liniach tych jest 55 reperów, w tym 9
zniszczonych.
II klasa według instrukcji G2
Stanowi ją 101 reperów położonych w 12 liniach.
2. Punkty szczegółowej osnowy wysokościowej 3 klasy:
III klasa według instrukcji G2
Na terenie powiatu wykonano osnowę wysokościową III klasy obiektu „Mietków1993”
przez mgr inż.M.Kurzynogę. Osnowa ta posiada 21 reperów wyznaczonych w układzie
Kronsztad86 zlokalizowanych głównie w gminie Mietków.
Na obszarze powiatu znajdują się też 53 repery III klasy wykonane w ramach obiektu
„Wrocław1999” przez OPGK Wrocław, a wykraczające poza teren administracyjny miasta
Wrocławia. Repery tej osnowy posiadają wyznaczone wysokości w układach Kronsztad 60,
Kronsztad86 i Amsterdam.
Na terenie powiatu zlokalizowany jest też 1 reper z obiektu „p.Oława2007”
zrealizowanego przez mgr inż.T.Wiatrowskiego w Racławicach Małych gmina Żurawina. A
tuż poza granicą z powiatem oleśnickim zlokalizowane są repery obiektu „p.Oleśnica2007”
wykonane w 2007r przez mgr inż.A.Kudłacika. Repery tej osnowy posiadają wyznaczone
wysokości w układach Kronsztad 60 i Kronsztad86.
IV klasa
Osnowa IV klasy to osnowy zrealizowane około roku 1993 „Mirków1993” w
miejscowości Mirków (9 reperów) i „Żórawina1993” Komorowie, Szukalice, Żórawina,
Galowice, Wilczków, Pełczyce, Karwiany (17 reperów ). Repery tych osnów wysokości
posiadają wyznaczone tylko w układzie Kronsztad 60. Poza tym ich dowiązanie nie stanowią
KERG 2092-29/2013
5
repery obecnych osnów państwowych lecz repery dawnej osnowy I, II klasy wg klasyfikacji
katalogu z 1960r. Dlatego repery tych osnów należy koniecznie włączyć do projektowanej
osnowy.
3. Dawne osnowy wysokościowe:
Osnowy powstałe do 1960r. – opracowane w formie katalogu
I i II klasa
Linie 181,182,183,184,188 zmodernizowane następnie do linii nr 649 i 673. W liniach
tych umieszczonych jest na terenie powiatu 90 reperów, z czego oznaczonych jako
zniszczone jest 14 reperów. Pozostałe repery z tych linii w większości adaptowano do
podstawowej osnowy wysokościowej – 55 reperów.
III klasa
Linie 1452, 1453, 1461, 1463 zawierające w granicach powiatu 26 reperów. Z nich 8
włączono do osnowy podstawowej i 1 do osnowy szczegółowej III klasy.
IV klasa
Linie 6935, 6936, 6937, 6938, 6975, 6978, 7016, 7017, 7018, 7019, 7020, 7021,
7022, 7024, 7027, 7028, 7030, 7031, 7067, 7069, 7070, 7077, 7078, 7079, 7081, 7082 w
których w granicach powiatu jest położonych 87 reperów. Z nich 3 włączono do później
zakładanych obiektów dawnej III klasy, 3 do szczegółowej osnowy wysokościowej III klasy i 9
do osnowy podstawowej.
lokalne
Linie 10760, 10783, 10784, 10828, 10829, 10836, 10837, 10838, 10856, 11529,
11550 w których jest położonych 44 repery.
Osnowy powstałe w ramach obiektów:
III klasa
Obiekt Odra694/65 założony w 1965 roku wzdłuż brzegów Odry. Najczęściej repery
ziemne położone przy wałach – po ich remoncie w większości zniszczone. W granicach
powiatu jest 15 reperów.
Obiekt Sobótka1437/69 założony w 1969 roku na terenie miasta Sobótka. Obejmuje
on swym zasięgiem 90 reperów dowiązanych do osnowy dawnej IV klasy linia 7022 (repery 3
i 4 ), 7019 (repery 1 i SobótkaPKP ), 7020 (repery 1 i 2). Dotychczas 3 z reperów tej sieci
włączono do podstawowej osnowy wysokościowej II klasy.
Obiekt Mietków276/70 założony w 1970 roku obejmuje on głównie teren gminy
Mietków oraz przechodzi na sąsiedni powiat świdnicki. Na terenie powiatu wrocławskiego
leży 38 reperów, z czego 28 to repery ziemne. Osnowa ta dowiązana jest do dawnej osnowy
IV klasy linia 7016 (repery Imbramowice, 1, 2 i 3) oraz linia 7017 (reper 1 ). Dotychczas 2 z
tych reperów włączono do szczegółowej osnowy wysokościowej III klasy w 1993 r.
Obiekt Kąty1466/78 założony w 1978 roku na terenie miasta Kąty Wrocławskie.
Obejmuje on swym zasięgiem 25 reperów dowiązanych do reperów dawnej II klasy linia 181
(repery 29 i 31) oraz repery dawnej III klasy linia 1466 (repery Kąty Wrocławskie PKP i 9 ).
Dotychczas 6 reperów włączono do podstawowej osnowy wysokościowej II klasy.
Obiekty Groblice1482/82 i Kotowice1482/82 założone w 1982 roku obejmują one
teren wsi Groblice i Kotowice. W sieciach tych znajduje się 12 reperów. Dowiązane do
reperów 34 i 38 linii 674 I klasy i reperu 5 linii 7078 dawnej osnowy IV klasy.
IV klasa
KERG 2092-29/2013
6
Obiekt Dobrzeń67/78 założony w 1978 roku położony głównie w powiecie oleśnickim.
Na terenie powiatu wrocławskiego leży tylko 3 repery tego obiektu.
Obiekt ŁosiceIV założony w 1978 roku obejmuje teren północnej części gminy
Długołęka – na północ od drogi Wrocław – Oleśnica. W sieci tej jest 45 reperów. Dowiązane
do reperów 37,39 i 40 linii 184 dawnej klasy I oraz 4 linii 6975. Część ciągów wiąże tę
osnowę z osnową Dobrzeń67/78.
Obiekt Garncarsko25/78 to tylko 1 reper w okolicach wsi Garncarsko, dowiązany do
reperów 10 i 11 linii 1452 dawnej III klasy.
Obiekt Krzyżowice372/80 stanowi zespół 4 reperów dowiązanych do reperu 15 linii
1452 dawnej 3 klasy oraz reperu 9 linii 7019 założony w 1980r.
Obiekt Gniechowice1482/82 położony wokół wsi Gniechowice. Stanowią go 9
reperów dowiązanych do reperu nr 14 linii 1452.
lokalna klasa
Obiekt Jordanów1023/64 założony w 1964roku obejmujący teren miejscowości
Jordanów Śląski. Stanowi zbiór 12 reperów dowiązany do reperów 22 i 25 linii 673 oraz
reperów 24 i 25 linii 649 dawnej I klasy.
Obiekt Sadowice1219/66 założony w 1966roku obejmujący ciąg wiosek od Kąt
Wrocławskich przez Sośnicę Sadków, Sadowice, Małkowice, Skałka, Kębłowie do
Samotworu. Stanowi go obecnie zbiór 17 reperów, dowiązanych do reperów 3 i 2 linii 6935
reperów 1 i 3 linii 6938 oraz 31 i 32 linii 181.
Obiekt Radwanice780/72 założony w 1972roku. Stanowi zbiór 8 reperów
dowiązanych do reperów 28 linii 650 i 2 linii 1463. Ciąg ten stanowi odnowienie dawnej linii
lokalnego znaczenia nr 11529 adaptując jej repery lub uzupełniając nowymi.
Obiekt Siechnice169/58/76 założony w 1976roku. Stanowi zbiór 10 reperów
położonych na terenie Siechnic aż do miejscowości Groblice.
Obiekt Dobra1/76 założony w 1976roku. Stanowi zbiór reperów w tym 11 położonych
na obszarze gminy Długołęka. Teren ten jest później uzupełniony reperami z obiektu
ŁosinaIV. Dowiązany na terenie powiatu wrocławskiego do reperów 35 linii 184, lok4 linii
10760, 1 linii6978 i Siedlec linii 6975.
Inne drobne obiekty lokalne to Pot.Graniczna7/61 (5 reperów), PotokKuna4/61 12
reperów), Kobierzyce926/64 (5 reperów), PIHM998/64 (2 repery), Piława925/64 (4 repery),
Czarna Woda5/65 (3 repery), Oleszna/65 (2 repery), Trawna Dolina4/66 (1 reper), Pola
Irygacyjne7/70 (8 reperów) najczęściej związane z melioracjami i regulacjami rzek.
Repery robocze związane z poszczególnymi wsiami razem 68 reperów.
IV. Opracowanie projektu wysokościowej osnowy szczegółowej 3 klasy:
1. Projekt techniczny opracowano na podstawie wywiadu terenowego i przedstawiono na
następujących mapach w skali 1:10 000:
6.141.11, 6.142.09, 6.142.10, 6.142.11, 6.143.09, 6.143.10, 6.143.11, 6.144.08, 6.144.09,
6.144.10, 6.144.11, 6.144.12, 6.144.13, 6.145.08, 6.145.09, 6.145.10, 6.145.11, 6.145.12,
6.145.13, 6.146.08, 6.146.09, 6.146.10, 6.146.11, 6.146.12, 6.146.13, 6.146.14, 6.146.15,
6.147.09, 6.147.10, 6.147.11, 6.147.12, 6.147.13, 6.147.14, 6.147.15, 6.148.09, 6.148.10,
6.148.11, 6.148.13, 6.148.14, 6.148.15, 6.149.13, 6.149.14, 6.149.15, 6.150.13, 6.150.14,
6.150.15, 6.151.12, 6.151.13, 6.151.14, 6.151.15, 6.152.13, 6.152.14, 6.152.15.
Opis prac wywiadu terenowego:
-
Sprawdzenie stanu istniejących znaków przyjętych do nawiązania,
KERG 2092-29/2013
7
-
Sprawdzenie stanu istniejących punktów przewidzianych do adaptacji i włączenia do
projektowanej sieci.
-
Ustalenie przebiegu linii niwelacyjnych.
-
Oczyszczenie i pomalowanie znaków adaptowanych.
Szczegółowe zestawienie z inwentaryzacji punktów podstawowej osnowy bazowej 2 klasy
zlokalizowanych na terenie powiatu wrocławskiego, przewidzianych do nawiązania
projektowanej sieci osnowy szczegółowej zamieszczono w tabeli poniżej.
Wspólrzędne
przybliżone
L.p.
Nr
punktu
X[2000]
Y[2000]
Opis polożenia
Cecha
Stan
1
45330032
5673296
6447365
BYKÓW NR 1
36/AA5807l.184zn cecha
AA5807
Zniszczony
2
45330033
5673256
6446765
BYKÓW,KOŚC.KAT.P.W.ŚW.MICHAŁA
ARCHANIOŁA,KM 307.965
37/HM-kat.lin184
cecha HM
Dobry
3
45330034
5672294
6444647
PN.-ZACH. STR. SZOSY
z38/AB1577-l.184
cecha AB1577
Dobry
4
45330035
5671674
6442985
POW. WROCŁAW, GM. DŁUGOŁĘKA,
DŁUGOŁĘKA UL. WROCŁAWSKA 30
39/AB1724kat.lin184 cecha
AB1724
Dobry
5
45330036
5670159
6441057
MIRKOW NR 39,BUD.
8/AA6098kat.lin184zn
Dobry
6
45330600
5663770
6418144
SAMOTWÓR, UL. GŁÓWNA 129
3/AJ3215kat.lin6935 cecha
AJ3215
Dobry
7
45330601
5662824
6417907
SKAŁKA, UL. SZKOLNA 24
cecha AY263
Dobry
8
45330602
5662313
6417958
SKAŁKA, UL. ŁĄKOWA 12
2/AK3433kat.lin6935 cecha
AK3433
Dobry
KERG 2092-29/2013
8
9
45330604
5660790
6417530
MAŁKOWICE,UL.GLOWNA,KOŚĆ.KAT.
bc
Dobry
10
45330817
5660299
6438726
MOKRY DWÓR, UL. S. BATOREGO 31
237 z m.Wrocław
cecha AM7557
Dobry
11
45330819
5659942
6438603
MOKRY DWÓR, UL. S. BATOREGO
3/901-kat.lin1463
cecha 901
Dobry
12
45330856
5662358
6443438
CZERNICA, DOBRZYKOWICE, UL.
STAWOWA
1/TP-kat.lin7069
cecha TP
Dobry
13
45330857
5661693
6445362
NADOLICE MAŁE UL. WROCŁAWSKA 11, PD.
ŚCIANA BUD. MIESZK.
W4/bc-Pola
Irygacyjne7/70
cecha bc
Dobry
14
45330858
5661689
6446578
NADOLICE WIELKIE,KOSC.KAT.
15
45330859
5660846
6447292
NADOLICE WIELKIE,UL.WROCLAWSKA
46,BUD.MSZK.
cecha BA3382
Dobry
16
45330860
5661135
6441761
CZERNICA, KAMIENIEC WROCŁAWSKI, UL.
WROCŁAWSKA 6
cecha AM8096
Dobry
17
45330861
5661180
6441381
LANY,UL.WROCLAWSKA
14,BUD.MSZK.TADEUSZA NOWICKIEGO
11/894-l.1463
cecha 894
Dobry
18
45330862
5660943
6441096
ŁANY, UL. KRÓLEWSKA 7
cecha BA3378
Dobry
19
45330864
5660484
6440043
TRESTNO
6/898-kat.lin1463
cecha 898
Dobry
20
45340031
5673930
6451028
BOROWA,KAM.NIW.,PD.STR.SZOSY SYCÓWWROCŁAW,KM 302.560
z34/AP6414kat.lin184 cecha
AP6414
Zniszczony
21
45340032
5673404
6449668
BOROWA NR 38,BUD.MSZK.
35/AA5781kat.lin184 cecha
AA5781
Dobry
22
45340600
5659855
6448768
WOJNOWICE,PN.STR.SZOSY NADOLICE
WIELKIE-MILOSZYCE,KAM.NIW.PRZY DR.DO
WOJNOWIC
Dobry
cecha BA3383
KERG 2092-29/2013
Dobry
9
23
46220351
5657049
6411431
PEŁCZNICA, KOŚĆ. KAT. W ZACH. ŚCIANIE
WIEŻY
24
46220353
5655925
6413291
KĄTY WROCŁAWSKIE UL. I-GO MAJA 30
25
46220354
5655831
6413550
KATY WROCŁ., UL. I-GO MAJA 4
26
46220355
5655513
6413944
27
46220357
5655620
28
46220358
29
2/AK1039-l.6936
cecha AK1039
Dobry
Dobry
4/bc-Kąty1466/78
cecha bc
Dobry
KATY WROCLAWSKIE,UL.K.MARKSA
7,BUD.MSZK.
6/bc-Kąty1466/78
cecha bc
Dobry
6414676
SOŚNICA 2, W PN. ŚCIANIE BUDYNKU
15/bc-Kąty1466/78
cecha bc
Dobry
5656816
6415508
SOSNICA NR 62,BUD.MSZK.-PRODUKCYJNY
cecha AY243
Dobry
46220359
5655501
6415164
SOSNICA,PDWSCH.STR.AUTOSTRADY,KAM.NIW.,KM
139.918
cecha BA0578
Dobry
30
46220360
5655379
6413051
KATY
WROCLAWSKIE,UL.SWIERCZEWSKIEGO
12,BUD.MSZK.
cecha AY174
Dobry
31
46220450
5654694
6415010
WSCH.STR.SZ.KATY WROCLAWSKIEGNIECHOWICE,KAM.NIW.W LESIE PRZY DR.
cecha BA0703
Dobry
32
46220451
5654803
6407819
PN.STR.AUTOSTR.OLSZYNAWROCLAW,KAM.NIW.NA NIEUZYTKU,KM
132.191
cecha AY1398
Dobry
33
46220453
5654630
6409667
PN.STR.AUTOSTR.OLSZYNAWROCLAW,KAM.NIW.NA NIEUZYTKU,KM
134.110
cecha AY963
Dobry
34
46220750
5648345
6415386
SIEDLAKOWICE NR 3, BUD. MIESZK., W
ŚCIANIE OD STRONY DROGI
13/AA5805kat.lin1452 cecha
AA5805
Dobry
35
46220751
5647392
6414408
MIROSŁAWICE,BUD. SZKOŁY PODST., W
ŚCIANIE OD STR. SZOSY
12/AA6017-l.1452
cecha AA6017
Dobry
36
46220752
5647201
6413344
MIROSŁAWICE
cecha BA0418
Dobry
KERG 2092-29/2013
10
37
46220753
5646270
6411177
WOJNAROWICE,UL.GLOWNA 1,BUD.MSZK
cecha BA0436
Dobry
38
46220754
5646430
6410650
WOJNAROWICE NR 5, BUD. MIESZK., W
ŚCIANIE SZCZYTOWEJ OD STRONY SZOSY
11/AA5552-l.1452
cecha AA5552
Dobry
39
46220850
5643433
6408165
GARNCARSKO,UL.NOWOWIEJSKA
50,BUD.MSZK
cecha BA0447
Dobry
40
46220851
5642964
6408647
GARNCARSKO,UL.NOWOWIEJSKA
3,BUD.MSZK.
cecha bc
Dobry
41
46220854
5641657
6411254
UL. CHOPINA 33
14/bcSobótka1437/69
cecha bc
Dobry
42
46220855
5640993
6412012
UL.MICKIEWICZA 28
4/bcSobótka1437/69
cecha bc
Dobry
43
46220856
5640944
6413062
SOBOTKA,PN.STR.SZ.SOBOTKANASLAWICE,KAM.NIW.NA
NIEUZYTKU,OBOK MOSTKA
cecha BA0611
Dobry
44
46220857
5640238
6414519
PN.STR.SZ.SOBOTKANASLAWICE,KAM.NIW.100 M PRZED SZ.DO
KUNOWA
cecha BA0579
Dobry
45
46310013
5657646
6427677
BIELANY WROCŁAWSKIE 16
z1/AB2056kat.lin649 cecha
AB2056
Dobry
46
46310014
5656846
6427663
BIELANY
WROCŁAWSKIE,UL.WROCŁAWSKA NR
16,BUD.MSZK.
2/bc-kat.lin649
cecha bc
Dobry
47
46310015
5656596
6427658
BIELANY
WROCŁAWSKIE,UL.WROCŁAWSKA,KOŚCIÓŁ
KATOLICKI
3/HM-kat.lin649
cecha HM
Dobry
48
46310016
5655647
6427591
BIELANY WROCŁAWSKIE,UL.KŁODZKA NR
4,BUD.BIUROWY URZĘDU GMINY
4/NivP-kat.lin649zn
cecha NivP
Dobry
49
46310018
5653361
6426800
DOMASŁAW, KOŚĆ.KAT., W ŚCIANIE OD
STRONY SZOSY
6/NivP-l.649 cecha
NivP
Dobry
50
46310019
5653315
6426549
DOMASŁAW, STACJA KOL.DOMASŁAW,
BUD.STACJI, W PN. ŚCIANIE SZCZYTOWEJ
7/bc-l.649 cecha
bc
Dobry
KERG 2092-29/2013
11
51
46310020
5652613
6426686
DOMASŁAW, WSCH. STR.SZOSY, KAMIEŃ
NIWELACYJNY
8/Al1637-l.649
cecha Al1637
Dobry
52
46310022
5651068
6426358
MAGNICE UL.KWITOWA
10/AP6398-l.649
cecha AP6398
Zniszczony
53
46310023
5650620
6426250
MAGNICE, ZACH. STR.SZOSY, KAMIEŃ
NIWELACYJNY
z11/AP6346l.649zn cecha
AP6346
Zniszczony
54
46310024
5649377
6425827
PN.-ZACH.STRONA DROGI
z12/AP6252-l.649
cecha AP6252
Dobry
55
46310025
5648943
6424919
BUDYNEK (DAWNIEJ RESTAURACJA)
z13/NivP-l.649zn
cecha NivP
Zniszczony
56
46310026
5648006
6424202
PN.-ZACH. STRONY DROGI
z14/AL1602-l.649
cecha AL1602
Dobry
57
46310029
5643987
6422429
ROLANTOWICE, W ŚCIANIE BUDYNKU
(GORZELNI) OD STR. DROGI
16/NivP-l.673
cecha NivP
Dobry
58
46310030
5642497
6421852
PN.-ZACH. STR. DROGI WROCŁAW ZĄBKOWICE ŚLĄSKIE, KAMIEŃ
NIWELACYJNY
z18/AP6490-l.649
cecha AP6490
Dobry
59
46310031
5641013
6420925
PN.-ZACH. STR. DROGI WROCŁAW ZĄBKOWICE ŚLĄSKIE, KAMIEŃ
NIWELACYJNY
z19/AP6405-l.649
cecha AP6405
Dobry
60
46310032
5640284
6419762
WILCZKOWICE, PD. ŚCIANA WIEŻY
KOŚCIELNEJ
20/NivP-l.649
cecha NivP
Dobry
61
46310033
5640271
6420462
PD.-WSCH. STRONA DROGI
z21/AP6376-l.649
cecha AP6376
Zniszczony
62
46310034
5654601
6427372
DOMASŁAW, STRAŻNICA KOLEJOWA PRZY
SKRZYŻOWANIU SZOSY Z TORAMI
5/NivP-l.649zn
cecha NivP
Zniszczony
63
46310036
5658977
6437104
RADWANICE, UL. SKRAJNA 6
96 z m.Wrocław
cecha AM8506
Dobry
64
46310037
5658272
6437341
PN.-WSCH. STR.SZOSY WROCŁAW-OPOLE,
KAMIEŃ NIWELACYJNY
z31/4423-l.674
cecha 4423
Dobry
KERG 2092-29/2013
12
65
46310039
5657459
6438077
RADWANICE
z29/bc-kat.lin650
cecha bc
Dobry
66
46310040
5656493
6438960
POW. WROCŁAW, GM. ŚWIĘTA
KATARZYNA, RADWANICE
30/AW5011kat.lin650 cecha
AW5011
Dobry
67
46310041
5655526
6439842
SIECHNICE UL.OPOLSKA 3
31/bc-l.650 cecha
bc
Dobry
68
46310042
5655221
6440137
SIECHNICE, UL.OPOLSKA 23, BUD.MIESZK.
32/AW5027-l.650
cecha AW5027
Dobry
69
46310043
5654000
6441265
SIECHNICE,KAM.NIW.,PD-ZACH.STR.SZOSY
WROCŁAW-BRZEG,KM 12.595
z33/AW4998kat.lin650 cecha
AW4998
Dobry
70
46310044
5653184
6442151
GROBLICE, W ŚCIANIE BUDYNKU
34/NivP-l.650
cecha NivP
Dobry
71
46310045
5652773
6442744
PN. STRONA DROGI WROCŁAW - BRZEG
z35/AW5176-l.650
cecha AW5176
Dobry
72
46310055
5653849
6426898
DOMASŁAW
cecha BA6488
Dobry
73
46310056
5653172
6426726
DOMASŁAW
cecha bc
Dobry
74
46310057
5650984
6426587
MAGNICE NR 8,BUD.MSZK
cecha BA6486
Dobry
75
46310060
5643827
6422406
ROLANTOWICE NR 2,BUD.MSZK
cecha BA6485
Dobry
76
46310061
5643112
6422123
JASZOWICE NR 2,BUD.MSZK
cecha BA6007
Dobry
77
46310062
5641786
6421299
PUSTKÓW WILCZKOWSKI,UL.KŁODZKA NR
2,BUD.SZKOŁY PODSTAWOWEJ
cecha BA6480
Dobry
78
46310100
5659044
6416169
SADOWICE,UL.KOLEJOWA 1,ZAKLAD
POPRAWCZY,BUD.MSZK.
cecha AY270
Dobry
KERG 2092-29/2013
13
79
46310101
5658319
6415925
SADOWICE UL.RZECZNA 5, BUD.MIESZK.
dwa repery na
budynku 14/bcSadowice1219/66
cecha bc
80
46310103
5656451
6422414
WIADUKT NAD AUTOSTRADĄ, W PD.
ŚCIANIE KM 46.05
36/AB1432-l.181
cecha AB1432
Dobry
81
46310105
5656238
6420900
PN.STR.AUTOSTRADY, KAMIEŃ
NIWELACYJNY PODZIEMNY, OK. 90M OD
WIADUKTU
z35/AB0971-l.181
cecha AB0971
Dobry
82
46310106
5656171
6419638
ŚCIANIE FILARU ŚRODKOWEGO
34/AB1491-l.181
cecha AB1491
Dobry
cecha BA0661
Dobry
83
46310109
5656194
6417248
RÓŻANIEC, POŁUDNIOWA STRONA
AUTOSTRADY A4 OLSZYNA-WROCŁAW,
KAMIEŃ NIWELACYJNY NA MIEDZY, KM
142.18
84
46310154
5657197
6425398
PD.STR.AUTOSTR.OLSZYNAWROCLAW,KAM.NIW.PRZY OGRODZ.SADU
85
46310155
5656704
6423899
ŚCIANIE FILARU ŚRODKOWEGO
86
46310156
5657356
6428522
BIELANY WROCŁAWSKIE
87
46310157
5656903
6429229
ŚLĘZA 5
88
46310158
5657557
6429856
WYSOKA 1
89
46310159
5656959
6430861
90
46310200
5653671
91
46310201
92
46310300
Dobry
z38/AB3020kat.lin181 cecha
AB3020
Dobry
37/AB0832-l.181
cecha AB0832
Dobry
257 z m.Wrocław
cecha 7624
Dobry
cecha BA3947
Dobry
255 z m.Wrocław
cecha bc
Dobry
WYSOKA 12
cecha BA3948
Dobry
6415712
KROBIELOWICE NR 1,SKLEP GS
cecha bc
Dobry
5650858
6418022
GNIECHOWICE
cecha BA0409
Dobry
5656086
6432090
BIESTRZYKÓW 12
cecha BA3949
Dobry
KERG 2092-29/2013
14
AJ6409
Dobry
cecha BA3941
Dobry
Smardzów/PKPZWkat.lin7079 cecha
PKPZW
Dobry
cecha BA3946
Dobry
ŚWIĘTA KATARZYNA, UL. GŁÓWNA,
KOŚCIÓŁ KATOLICKI
35/HM-kat.lin674
cecha HM
Dobry
6437972
ŚWIĘTA KATARZYNA, UL. GŁÓWNA 82
34/NivP-kat.lin674
cecha NivP
Dobry
5655384
6438309
cecha BA3950
Dobry
46310308
5655736
6438776
cecha BA3951
Dobry
101
46310500
5649575
6416498
GNIECHOWICE
cecha BA0636
Dobry
102
46310650
5643598
6424043
BUDZISZOW NR 7,BUD.MSZK.JOZEFA
SZULCA
cecha BA3965
Dobry
103
46310651
5644456
6425259
SZCZEPANKOWICE,UL.SZKOLNA
11,BUD.SZKOLY PODSTAWOWEJ
cecha BA3966
Dobry
104
46310652
5644563
6425986
SZCZEPANKOWICE,UL.WROCLAWSKA
21,BUD.MSZK.
cecha BA3967
Dobry
105
46310653
5643266
6426368
PRZECLAWICE,UL.STRZELINSKA
1,BUD.MSZK.
cecha BA3968
Dobry
106
46310654
5643149
6426746
PRZECLAWICE,UL.STRZELINSKA
23,BUD.SZKOLY PODSTAWOWEJ
93
46310301
5655736
6433794
ŻERNIKI WROCŁAWSKIE UL.WROCŁAWSKA
15
94
46310302
5655520
6434091
ŻERNIKI WROCŁAWSKIE
95
46310303
5655403
6434469
ŻERNIKI WROCŁAWSKIE, BUD. PKP, WE
WSCH. ŚCIANIE NASTAWNI
96
46310304
5655160
6435760
SMARDZÓW
97
46310305
5654945
6437981
98
46310306
5654990
99
46310307
100
AJ3418
KERG 2092-29/2013
Dobry
15
107
46310655
5642652
6429317
MARCINKOWICE, BUDYNEK MIESZKALNY,
W ŚCIANIE OD STRONY DROGI
3/AJ3417-l.7028
cecha AJ3417
Dobry
108
46310700
5645108
6435123
STARY SLESZOW,UL.SLEZNA 14,BUD.MSZK.
cecha BA3963
Dobry
109
46310701
5644636
6437399
NOWY ŚLESZÓW,UL.GŁÓWNA 7,BUD.MSZK.
cecha BA3962
Dobry
110
46310800
5644555
6435013
STARY SLESZÓW,UL.OŁAWSKA
3,BUD.MSZK.
cecha BA3964
Dobry
111
46310801
5644180
6432776
WĘGRY,UL.STRZELIŃSKA 13,BUD.MSZK.
cecha BA3971
Dobry
112
46310802
5644137
6432435
WĘGRY,UL.ŚWIERCZEWSKIEGO,KOŚĆ.KAT.
cecha BA3970
Dobry
113
46310803
5643894
6432015
WĘGRY, BUDYNEK STACJI KOLEJOWEJ
Węgry/bc-l.7028
cecha bc
Dobry
114
46310804
5642362
6434314
NOWOJOWICE, BUDYNEK MIESZKALNY
4/bc-l.1453 cecha
bc
Dobry
115
46320100
5658710
6450330
MILOSZYCE,PD.STR.SZOSY NADOLICE
WIELKIE-MILOSZYCE,KAM.NIW.,W LESIE
cecha BA3384
Dobry
116
46330010
5639134
6419741
WILCZKOWICE,KAM.NIW., ZACH.STR.
TRASY E67,KM 353.467
z22/AP5884-l.649
cecha AP5884
Dobry
117
46330012
5636976
6420102
JORDANÓW ŚL.,BUD.STACJI KOLEJOWEJ
24/bc-kat.lin649
cecha bc
Dobry
118
46330013
5637073
6420304
JORDANÓW ŚL.,KOŚCIÓŁ KATOLICKI
25/HM-l.649 cecha
HM
Dobry
119
46330014
5635280
6419872
JORDANÓW ŚL.,WSCH.STR.SZOSY KM
299.970
26/AP6476-l.649
cecha AP6476
Zniszczony
120
46330015
5633934
6419648
ZACH. STR. SZOSY WROCŁAW-ZĄBKOWICE
ŚL., KAMIEŃ NIWELACYJNY
27/AP6503-l.649
cecha AP6503
Dobry
KERG 2092-29/2013
16
9/bcJordanów1023/64
cecha bc
Dobry
NASLAWICE,UL.KOMUNY PARYSKIEJ
1,BUD.MSZK.
cecha BA0426
Dobry
NASLAWICE,UL.KOMUNY PARYSKIEJ
34,BUD.MSZK.
cecha BA0432
Dobry
121
46330031
5636425
6420153
JORDANÓW ŚLASKI, UL. WROCŁAWSKA 11,
BUDYNEK MIESZKALNY
122
46330100
5639872
6415963
123
46330101
5639830
6416643
2. Projekt szczegółowej osnowy wysokościowej 3 klasy opracowano zgodnie z założeniami
warunków technicznych. W trakcie opracowania wykorzystano opracowanie
mgr inż. A. Kudłacika „Opis założeń projektu technicznego szczegółowej osnowy
wysokościowej III klasy dla powiatu wrocławskiego”.
Projektowane linie niwelacyjne biegną przeważnie wzdłuż dróg krajowych, powiatowych i
lokalnych znajdujących się na terenie powiatu wrocławskiego. Opracowaniem objęto
wszystkie siedliska, kierując się zasadą projektowania w nich minimum 3 reperów.
Zakładana osnowa zostanie dowiązana do 135 punktów osnowy I i II klasy:
46330012, 46310013, 46330013, 46330014, 46310015, 46330015, 46310016, 46330016,
46310019, 45370020, 46310020, 46310022, 46310024, 45330026, 46310026, 46310027,
46310028, 46310029, 45340030, 46330031, 45340032, 46310032, 45330033, 45330034,
45330035, 46310035, 46310036, 45330037, 46310037, 46310039, 46310040, 46310041,
46310042, 45330043, 46310043, 46310044, 46310045, 46310046, 46310047, 46310055,
46310057, 46310061, 46310062, 45370072, 46310100, 46330100, 46310101, 46330101,
46310103, 46310105, 46310106, 46310109, 46310150, 46310154, 46310155, 46310156,
46310157, 46310158, 46310159, 46310200, 46320200, 46310201, 46330201, 45340202,
46310300, 46310301, 46220303, 46310303, 46310304, 46310305, 46310306, 46310307,
46310308, 46220351, 46220353, 46220354, 46220355, 46220357, 46220358, 46220359,
46220360, 46220450, 46220451, 46220453, 45340501, 45330600, 45340600, 45330601,
45320602, 45330602, 45330604, 46310650, 45330651, 45340651, 46310651, 46310652,
46310653, 46310654, 46310655, 45330660, 45330661, 46310700, 46310701, 45330715,
46220750, 46220751, 46220752, 46220753, 46220754, 46220800, 46310800, 46310801,
46310802, 46310803, 46310804, 46310805, 45330817, 45330819, 45330820, 46220850,
46220851, 45330854, 46220854, 46220855, 45240856, 45330856, 46220856, 45330857,
46220857, 45330858, 45330859, 45330860, 45330861, 45330862, 45330864.
KERG 2092-29/2013
17
Zaprojektowano 1074 znaki wysokościowe 3 klasy, w tym 691 punktów nowych, oraz 383
punktów adaptowanych.
Dla odcinków istniejących osnów 3 klasy znajdujących się poza granicami powiatu i
nielicznych wewnątrz powiatu projektuje się adaptację istniejących przewyższeń, celem
dowiązania projektowanej sieci. Przebieg linii adaptowanych wykazano w części graficznej
projektu i zestawiono tabelarycznie w dalszej części opracowania.
Dla punktów osnowy szczegółowej leżących poza granicami powiatu nie projektuje się
zmiany numeracji.
Zestawienie znaków istniejących i projektowanych w rozbiciu na sekcje map w skali 1:10 000
układu 2000 przedstawiono w poniższej tabeli:
Godło arkusza
mapy
1:10 000
Ilość znaków przyjęta
z dawnych sieci
614210
Ilość znaków
projektowanych
Ścienne
Ziemne
Razem
wszystkich
znaków
0
6
1
7
5000 - 5006
614211
0
9
0
9
5000 - 5008
614309
2
8
0
10
5000 - 5009
614310
2
28
0
30
5000 - 5029
614311
9
12
3
24
5000 - 5023
614409
45
5
0
50
5000 - 5049
614410
7
23
0
30
5000 - 5029
614411
3
11
1
15
5000 - 5014
614412
1
5
0
6
5000 - 5005
614413
1
1
0
2
5000 - 5001
614508
11
9
0
20
5000 - 5019
614509
18
10
1
29
5000 - 5028
614510
5
23
0
28
5000 - 5027
614511
13
21
0
34
5000 - 5033
614512
9
15
0
24
5000 - 5023
614513
1
11
1
13
5000 - 5012
Numery znaków
KERG 2092-29/2013
18
614608
2
2
0
4
5000 - 5003
614609
10
17
1
28
5000 - 5027
614610
14
17
2
33
5000 - 5032
614611
7
29
2
38
5000 - 5037
614612
16
26
5
47
5000 - 5046
614613
14
31
1
46
5000 - 5045
614614
7
3
0
10
5000 - 5009
614709
1
10
0
11
5000 - 5010
614710
17
24
1
42
5000 - 5041
614711
5
35
0
40
5000 - 5039
614712
17
22
4
43
5000 - 5042
614713
19
28
7
54
5000 - 5053
614714
4
27
2
33
5000 - 5032
614810
6
13
0
19
5000 - 5018
614811
8
18
3
29
5000 - 5028
614813
8
16
0
24
5000 - 5023
614814
7
19
5
31
5000 - 5030
614815
0
1
0
1
5000 - 5000
614913
17
12
2
31
5000 - 5030
614914
18
15
2
35
5000 - 5034
615013
15
28
0
43
5000 - 5042
615014
12
16
0
28
5000 - 5027
615113
12
26
2
40
5000 - 5039
615114
16
5
1
22
5000 - 5021
615213
2
2
0
4
5000 - 5003
615214
2
5
0
7
5000 - 5006
383
644
47
1074
Suma
KERG 2092-29/2013
19
Z uwagi na objęcie projektem terenów przeznaczonych w planach zagospodarowania i
studium zagospodarowania terenu obszarów przeznaczonych na cele budowlane i
przemysłowe, a obecnie użytkowane rolniczo – bez możliwości stabilizacji znaków ściennych
zgodnie z wymogami rozporządzeniem Ministra Administracji i Cyfryzacji z dnia 14 lutego
2012 w sprawie osnów geodezyjnych, grawimetrycznych i magnetycznych (Dz.U. z 2012 r.
poz. 352) zaprojektowano 47 znaków ziemnych.
Punkty te będą stabilizowane znakami typu 4 - 75b według wytycznych G1.9, w miejscach
umożliwiających wykonanie obserwacji satelitarnych. Umożliwi to w późniejszym czasie
wykorzystanie ich jako punkty osnowy wielofunkcyjnej – zabezpieczającej kompleksowo
opisane tereny.
W tabeli poniżej zamieszczono szczegółowe zestawienie nowoprojektowanych znaków
ziemnych.
L.p.
Nr punktu
Przybliżone
współrzędne
B
Opis sytuacji terenowej
L
50 50 17.0
- jako 3 reper we wsi Karolin - w pobliżu brak
elementów spełniających wymagania
16 48 06.4
rozporządzenia i umożliwiających stabilizację znaku
typu 87
50 51 57.2
- plan zagospodarowania - w pobliżu brak
16 53 05.9
typu 87
50 52 25.2
16 52 12.4
typu 87
4
614311.25004
50 52 52.5
- zagęszczenie odcinka 3.2 km - w pobliżu brak
16 54 43.2
typu 87
5
614411.25008
50 53 39.8
16 54 18.9
6
614509.25006
50 56 37.0
- zagęszczenie odcinka 3 km - w pobliżu brak
16 38 20.6
typu 87
1
614210.25002
2
614311.25022
3
614311.25023
- zagęszczenie odcinka między miejscowościami
Pustków Wilczkowski - Tyniec nad Ślężą
KERG 2092-29/2013
20
7
614513.25004
8
614609.25005
9
614610.25026
10
614613.25039
- jako 2 reper we wsi Rynakowice - w pobliżu brak
typu 87
50 57 40.5
17 07 08.1
50 58 55.8
- punkt węzłowy albo odcinek 3.5 km - w pobliżu
brak elementów spełniających wymagania
16 42 35.8
typu 87
50 59 37.4
16 50 33.8
typu 87 - Gniechowice
51 00 18.0
17 10 43.1
typu 87
51 00 20.4
17 04 56.9 rozporządzenia i umożliwiających stabilizację znaku
typu 87 - między wsiami Ozorzyce - Łukaszowice
(ewentualnie usunąć)
51 00 48.5
17 02 39.8
typu 87
51 00 52.5
17 02 11.7
typu 87, punkt istotny dla geometrii sieci
11
614612.25036
12
614612.25038
13
614612.25039
14
614610.25032
51 00 47.7
16 50 52.9
typu 87 - Małuszów
15
614611.25030
51 00 52.2
16 58 12.4
16
614612.25040
51 00 56.8
17 01 47.8
typu 87 - Suchy Dwór
51 01 11.8
typu 87 - Karwiany jeden z trzech pkt. po drugiej
stronie rzeki Ślęży
17
614612.25043
typu 87 - Domasław
KERG 2092-29/2013
21
18
614611.25032
19
614713.25034
20
614712.25017
21
614712.25018
22
614713.25038
typu 87 - Tyniec Mały
51 01 15.9
16 56 22.0
51 01 36.5
17 05 56.0
typu 87 - Święta Katarzyna
51 01 44.2
typu 87 - w okolicy same nowe budynki - Żerniki
Wrocławskie, Suchy Dwór, Biestrzyków
51 01 44.3
17 01 07.6
typu 87 - Suchy Dwór, Biestrzyków, Wysoka
51 01 57.7
typu 87 - Święta Katarzyna - ewentualnie budynek
(trafo, albo wodociagi)
51 01 57.9
typu 87 - Święta Katarzyna i trzeci reper dla wsi
Zacharzyce
51 02 21.0
17 02 54.9
typu 87 - Żerniki Wrocławskie
23
614713.25039
24
614712.25021
25
614713.25041
51 02 27.1
17 05 25.9
typu 87 - Zacharzyce, Iwiny
26
614713.25042
51 02 28.0
17 07 03.6
27
614712.25035
51 02 58.5
17 04 15.2
typu 87 - Iwiny
28
614713.25011
51 03 09.1
17 09 21.0
typu 87 - Święta Katarzyna, Solniki
- zagęszczenie odcinka o długości 3,2 km między
punktami (614713.2-5010 - 614713.2-5012)
KERG 2092-29/2013
22
29
614713.25046
30
614710.25025
31
614714.25028
32
614714.25031
33
614811.25005
34
614814.25021
35
614814.25022
typu 87 - Gajków
51 03 17.1
17 12 02.0
51 03 07.2
16 50 50.2
typu 87
51 03 21.6
17 15 33.6
typu 87 - Wojnowice
51 03 53.2
17 16 21.1
typu 87 - Wojnowice
51 04 15.7
16 54 27.7
typu 87 - Mokronos Górny - Smolec
51 04 56.5
17 17 54.1
typu 87 - Chrząstawa Mała
51 05 04.6
17 18 39.4
typu 87 - Chrząstawa Mała
36
614814.25024
51 05 15.5
17 15 02.1
typu 87 - Nadolice Wielkie
37
614811.25013
51 05 20.2
16 51 53.9
38
614814.25026
51 05 34.8
17 13 36.2
typu 87 -Krzyków - Nadolice Wielkie
39
614814.25027
51 05 36.6
17 15 22.7
typu 87 - Nadolice Wielkie
typu 87 - Smolec - Kłębowice
KERG 2092-29/2013
23
40
614811.25011
41
614914.25029
42
614914.25034
43
614913.25026
44
614913.25028
45
615113.25023
46
615113.25039
47
615114.25014
typu 87 - Smolec - Mokronos Górny
51 05 29.7
16 55 18.0
51 07 06.6
17 15 32.6
typu 87 - brzezia Łąka - Dębna
51 07 53.6
17 15 42.3
typu 87 - Brzezia Łąka
51 08 11.4
17 09 45.6
typu 87 - Kiełczów - Wilczyce
51 08 56.3
17 10 22.9
typu 87 - Kiełczów - Wilczyce
51 13 58.1
17 09 38.2
typu 87 - Łozina - Tokary
51 14 03.8
17 07 57.0
typu 87 - Godzieszowa - Tokary
51 14 09.8
typu 87 - Kępa - Michałowice - jako trzeci reper dla
wsi Kępa i jako trzeci reper dla wsi Michałowice
3. Zaprojektowano 481 linii niwelacyjnych o łącznej długości 1108.7 km.
Długości linii zawierają się w granicach:
- długość maksymalna:
16.1 km – linia nr 403 (W dużej mierze biegnie poza granicami
powiatu i stanowi dowiązanie projektowanej sieci. Projektuje się
adaptację przewyższeń między istniejącymi punktami osnowy
szczegółowej).
- długość minimalna:
0.2 km – linia nr 33.
- długość średnia:
2.3 km.
KERG 2092-29/2013
24
Charakterystyka ta spełnia wymagania rozporządzeniem Ministra Administracji i Cyfryzacji z
dnia 14 lutego 2012 w sprawie osnów geodezyjnych, grawimetrycznych i magnetycznych
(Dz.U. z 2012 r. poz. 352).
W tabeli poniżej zestawiono przebieg i długości projektowanych linii niwelacyjnych osnowy
wysokościowej 3 klasy:
Nr linii
Od reperu
Do reperu
Długość linii [km]
1
614508.2-5010
614508.2-5003
3.1
2
614508.2-5010
614508.2-5017
5.0
3
614508.2-5010
614508.2-5017
2.6
4
614508.2-5003
614508.2-5019
4.7
5
614508.2-5003
614508.2-5005
2.2
6
614508.2-5017
614509.2-5005
2.9
7
614508.2-5019
614609.2-5021
8.0
8
614508.2-5019
614508.2-5005
0.4
9
614508.2-5005
614508.2-5006
0.8
10
614508.2-5006
614509.2-5000
1.7
11
614508.2-5006
614509.2-5005
4.3
12
614509.2-5005
614509.2-5008
2.3
13
614609.2-5021
46220303
4.9
14
614609.2-5021
614609.2-5025
1.5
15
614509.2-5000
614509.2-5011
1.1
16
614509.2-5000
614609.2-5025
3.1
17
614509.2-5011
614509.2-5016
3.7
18
614509.2-5011
614509.2-5008
1.7
19
614609.2-5025
614609.2-5014
2.0
20
614509.2-5008
614509.2-5016
1.5
21
614509.2-5008
46220800
3.6
22
614609.2-5014
46220451
3.7
23
614609.2-5014
614609.2-5003
4.2
24
614509.2-5016
46220754
4.6
25
46220451
46220453
4.2
26
46220850
46220851
0.7
KERG 2092-29/2013
25
27
614409.2-5012
614409.2-5003
2.6
28
614409.2-5012
614409.2-5008
1.5
29
614409.2-5012
614409.2-5006
0.5
30
46220851
614409.2-5003
1.3
31
614409.2-5003
614409.2-5006
0.9
32
614409.2-5006
614409.2-5008
0.7
33
614409.2-5008
614409.2-5020
0.2
34
614409.2-5008
614409.2-5020
2.1
35
614409.2-5020
614409.2-5022
0.5
36
614609.2-5005
46220752
9.7
37
614609.2-5005
614610.2-5003
3.1
38
614609.2-5005
614609.2-5003
2.4
39
614409.2-5022
614409.2-5043
2.9
40
614409.2-5022
614409.2-5025
1.8
41
614609.2-5003
46220360
5.0
42
614709.2-5004
614710.2-5039
3.4
43
614709.2-5004
46220351
1.5
44
614709.2-5004
614710.2-5039
2.5
45
614409.2-5025
46220854
0.5
46
614409.2-5025
614409.2-5028
1.0
47
614409.2-5025
614409.2-5028
0.5
48
614309.2-5004
614310.2-5001
1.8
49
614309.2-5004
614310.2-5005
1.4
50
614309.2-5004
614310.2-5005
4.0
51
46220753
614510.2-5026
2.2
52
46220854
614409.2-5031
0.4
53
46220351
614709.2-5000
1.6
54
614409.2-5031
614409.2-5037
1.4
55
614409.2-5031
614409.2-5033
0.5
56
614409.2-5028
614409.2-5043
1.2
57
614409.2-5043
614310.2-5000
3.9
58
614409.2-5043
614409.2-5041
0.4
59
614409.2-5041
46220855
1.2
60
614409.2-5041
614409.2-5042
0.5
KERG 2092-29/2013
26
61
614409.2-5033
614410.2-5001
3.4
62
614409.2-5033
614409.2-5037
0.9
63
45240856
614810.2-5004
5.2
64
614709.2-5000
614710.2-5004
2.6
65
614709.2-5000
614710.2-5036
0.7
66
614409.2-5037
46220855
0.2
67
614409.2-5042
46220856
2.8
68
614409.2-5042
46220855
0.4
69
614310.2-5005
614310.2-5004
0.2
70
614610.2-5003
46220751
5.2
71
614610.2-5003
46220750
7.7
72
614310.2-5000
614310.2-5001
0.6
73
614310.2-5000
614310.2-5010
1.8
74
614310.2-5001
614310.2-5004
1.5
75
614310.2-5004
614310.2-5008
2.7
76
614710.2-5039
46220360
1.3
77
614710.2-5036
614710.2-5033
1.1
78
614710.2-5036
614710.2-5033
2.0
79
614510.2-5026
46310029
15.0
80
614510.2-5026
614410.2-5001
1.1
81
614410.2-5001
614410.2-5009
4.9
82
614710.2-5033
46220353
0.5
83
46220354
46220355
0.6
84
46220354
614710.2-5027
0.4
85
614310.2-5010
614310.2-5008
1.8
86
614310.2-5010
614310.2-5015
2.2
87
614710.2-5027
614710.2-5004
1.6
88
614710.2-5027
46220355
1.3
89
614710.2-5004
614710.2-5008
2.8
90
614310.2-5008
614210.2-5003
4.0
91
46220751
614510.2-5009
3.4
92
46220857
614310.2-5015
3.9
93
46220857
614410.2-5009
1.4
94
46220357
46220358
1.8
KERG 2092-29/2013
27
95
46220357
46220450
1.1
96
46220359
614710.2-5013
2.6
97
614310.2-5015
614310.2-5025
4.1
98
614410.2-5009
46330100
1.6
99
614810.2-5004
45330604
3.6
100
614810.2-5004
46310100
5.2
101
46220358
614710.2-5008
1.2
102
46310200
614610.2-5014
2.4
103
614710.2-5008
46310101
0.4
104
614510.2-5009
614510.2-5015
5.1
105
614510.2-5009
614510.2-5020
3.9
106
46330101
46310032
3.6
107
614310.2-5025
614210.2-5003
1.3
108
614310.2-5025
46330014
5.9
109
614210.2-5003
46330016
4.6
110
614710.2-5013
46310106
3.7
111
614710.2-5013
46310109
0.6
112
614610.2-5014
614610.2-5032
1.9
113
614610.2-5014
614610.2-5017
4.3
114
45330604
614710.2-5018
2.5
115
614710.2-5018
614711.2-5009
4.3
116
614710.2-5018
614710.2-5020
2.2
117
614610.2-5017
614610.2-5019
0.8
118
614610.2-5017
46310201
0.6
119
614610.2-5019
46310201
2.7
120
614610.2-5019
46310201
0.3
121
45330601
45330600
1.6
122
45330602
614810.2-5014
2.2
123
46310201
614610.2-5024
1.3
124
46310201
614610.2-5030
3.3
125
45330600
614811.2-5001
5.7
126
614610.2-5024
614611.2-5004
3.2
127
614610.2-5024
614510.2-5018
0.5
128
614610.2-5032
614610.2-5030
1.6
KERG 2092-29/2013
28
129
614610.2-5032
614611.2-5001
1.8
130
614510.2-5018
614611.2-5006
5.4
131
614510.2-5018
614510.2-5015
2.2
132
614810.2-5014
614811.2-5017
3.4
133
614810.2-5014
614811.2-5019
3.0
134
614510.2-5020
614510.2-5015
2.2
135
614510.2-5020
614511.2-5021
5.0
136
614510.2-5015
46310035
3.4
137
46330015
614211.2-5002
2.3
138
614710.2-5020
614811.2-5019
2.6
139
614710.2-5020
614711.2-5003
2.4
140
46310032
614311.2-5003
4.3
141
614610.2-5030
614611.2-5001
1.3
142
46330012
614311.2-5011
4.1
143
46330031
614211.2-5002
5.6
144
46330013
614311.2-5011
2.2
145
614711.2-5009
46310105
1.3
146
614711.2-5009
614711.2-5004
1.7
147
614611.2-5001
614611.2-5004
2.4
148
614611.2-5001
614711.2-5030
2.4
149
614611.2-5001
614611.2-5037
3.2
150
46310105
614711.2-5030
1.4
151
614311.2-5011
614311.2-5003
1.2
152
614611.2-5006
614611.2-5004
0.3
153
614611.2-5006
614511.2-5010
3.9
154
614611.2-5004
614611.2-5012
2.3
155
46310062
614311.2-5003
10.6
156
614711.2-5003
614711.2-5004
0.5
157
614711.2-5003
614711.2-5016
1.7
158
614811.2-5019
614811.2-5017
2.6
159
614711.2-5004
46310103
2.3
160
614811.2-5017
614811.2-5018
0.5
161
614711.2-5030
614611.2-5037
2.3
162
614711.2-5030
46310103
1.2
KERG 2092-29/2013
29
163
614211.2-5002
46330201
5.3
164
614811.2-5018
614811.2-5008
3.3
165
614811.2-5018
614811.2-5002
0.3
166
614511.2-5021
46310028
0.8
167
614511.2-5021
46310035
1.9
168
46310061
46310029
1.0
169
614811.2-5001
614811.2-5025
2.3
170
614811.2-5001
614811.2-5002
2.1
171
614811.2-5002
614811.2-5025
0.9
172
614811.2-5002
614811.2-5003
1.7
173
46310035
614511.2-5010
3.5
174
46310029
46310650
2.0
175
614811.2-5025
45330651
3.3
176
614711.2-5016
614711.2-5012
2.2
177
614711.2-5016
46310150
6.8
178
614611.2-5012
614611.2-5020
2.5
179
614611.2-5012
46310022
3.6
180
614611.2-5037
614711.2-5028
2.5
181
614611.2-5037
614611.2-5023
3.0
182
614511.2-5010
614511.2-5016
1.5
183
614811.2-5003
45330660
3.3
184
614811.2-5003
614811.2-5008
0.9
185
46310027
46310651
4.2
186
46310155
614711.2-5012
0.6
187
614711.2-5012
46310154
1.5
188
46310650
46310653
3.4
189
46310026
614511.2-5012
1.9
190
614811.2-5008
614811.2-5009
1.1
191
614611.2-5020
614611.2-5023
0.9
192
614611.2-5020
614611.2-5022
1.7
193
614611.2-5023
614711.2-5028
1.1
194
614611.2-5023
614611.2-5022
2.1
195
614511.2-5016
614511.2-5012
0.6
196
614511.2-5016
614511.2-5014
0.7
KERG 2092-29/2013
30
197
614511.2-5012
614511.2-5014
0.5
198
614511.2-5012
614511.2-5022
0.3
199
614711.2-5028
614711.2-5027
1.8
200
614511.2-5014
46310024
1.2
201
614811.2-5009
45333401309
2.3
202
614811.2-5009
45333401309
1.1
203
614511.2-5022
614512.2-5003
3.8
204
614511.2-5022
614511.2-5028
4.5
205
614611.2-5022
46310055
2.1
206
614611.2-5022
46310019
0.9
207
46310652
614511.2-5028
2.3
208
45333401309
45330661
1.1
209
614711.2-5027
614711.2-5025
2.0
210
614711.2-5027
614711.2-5039
0.9
211
46310653
46310654
0.4
212
46310057
614512.2-5003
4.1
213
46310020
614612.2-5013
4.4
214
46310654
46310655
2.9
215
46310055
614711.2-5034
1.6
216
46310055
614612.2-5015
6.0
217
614711.2-5039
46310016
1.6
218
614711.2-5039
46310015
0.7
219
614511.2-5028
614512.2-5013
5.0
220
614711.2-5034
614712.2-5003
1.8
221
614711.2-5034
46310016
0.4
222
46310016
46310015
1.0
223
46310015
614712.2-5003
0.7
224
46310013
614711.2-5025
0.2
225
614711.2-5025
614712.2-5003
2.0
226
614712.2-5003
614712.2-5002
0.8
227
614512.2-5003
614612.2-5010
4.3
228
46310156
46310158
2.7
229
46310156
614712.2-5001
0.9
230
614712.2-5002
614712.2-5001
0.6
KERG 2092-29/2013
31
231
614712.2-5002
614712.2-5006
2.3
232
614712.2-5001
46310157
0.2
233
46310157
46310158
0.9
234
46310655
46310803
4.4
235
614612.2-5015
614612.2-5013
2.1
236
614612.2-5015
614612.2-5044
0.8
237
46310158
614712.2-5027
2.6
238
614612.2-5013
614612.2-5012
0.2
239
614612.2-5044
614712.2-5006
0.8
240
614612.2-5044
614612.2-5040
2.2
241
614612.2-5012
614612.2-5010
1.4
242
614612.2-5012
614612.2-5007
3.3
243
614712.2-5006
46310159
2.1
244
614712.2-5006
614612.2-5004
2.5
245
614612.2-5010
614612.2-5008
3.0
246
46310159
614712.2-5027
0.3
247
614712.2-5027
614712.2-5026
0.7
248
614512.2-5013
614512.2-5004
8.6
249
614512.2-5013
46310801
2.7
250
614712.2-5026
46310300
1.8
251
614712.2-5026
614712.2-5011
4.7
252
614612.2-5004
614612.2-5046
0.6
253
614612.2-5004
614612.2-5040
0.9
254
614612.2-5040
614612.2-5039
0.5
255
46310803
46310802
1.3
256
46310300
614712.2-5008
2.7
257
46310300
614712.2-5007
0.7
258
614512.2-5004
614512.2-5006
1.0
259
614512.2-5004
614612.2-5008
1.0
260
614612.2-5046
614612.2-5039
1.0
261
614612.2-5046
614612.2-5042
1.1
262
614612.2-5039
614612.2-5006
0.5
263
614612.2-5039
614612.2-5042
1.7
264
614612.2-5006
614612.2-5007
1.2
KERG 2092-29/2013
32
265
614612.2-5006
614612.2-5022
3.3
266
614612.2-5007
614612.2-5008
1.3
267
614712.2-5007
46310301
1.5
268
614712.2-5007
614712.2-5011
2.7
269
614512.2-5006
614612.2-5022
2.9
270
614512.2-5006
614512.2-5007
1.6
271
614612.2-5042
614712.2-5008
1.0
272
614712.2-5008
46310301
0.6
273
46310301
614712.2-5010
1.2
274
614712.2-5011
614712.2-5042
2.7
275
614712.2-5011
614712.2-5010
1.0
276
614712.2-5011
614712.2-5012
1.0
277
46310805
46310804
2.5
278
614712.2-5010
46310303
0.7
279
46310303
614613.2-5001
3.8
280
46310303
46310304
2.3
281
614612.2-5022
614612.2-5028
1.2
282
614612.2-5022
614512.2-5007
1.8
283
614512.2-5007
614513.2-5000
3.6
284
614712.2-5042
614712.2-5012
2.0
285
614712.2-5042
614713.2-5040
3.7
286
614712.2-5012
614713.2-5040
1.3
287
46310800
614513.2-5006
6.7
288
46310800
46310701
3.8
289
46310700
614513.2-5006
4.5
290
45330026
45332301005
4.2
291
614612.2-5028
614613.2-5001
1.7
292
614612.2-5028
614613.2-5008
4.0
293
46310304
614713.2-5029
0.6
294
46310304
614713.2-5040
1.1
295
614513.2-5006
614513.2-5000
4.8
296
614613.2-5001
614713.2-5029
2.4
297
614713.2-5040
614713.2-5028
1.0
298
614713.2-5029
614613.2-5005
3.1
KERG 2092-29/2013
33
299
45370020
46310036
1.2
300
614713.2-5027
46310037
2.6
301
614713.2-5027
614713.2-5028
0.7
302
614713.2-5027
614713.2-5026
0.6
303
614713.2-5028
614713.2-5036
1.1
304
46310036
46310037
1.5
305
614713.2-5036
46310305
1.1
306
614713.2-5036
614713.2-5031
1.7
307
46310037
46310039
1.9
308
614713.2-5026
46310039
1.2
309
614713.2-5026
46310039
2.1
310
45330820
614813.2-5008
0.5
311
615113.2-5009
45332301005
7.4
312
615113.2-5009
615113.2-5018
5.3
313
615113.2-5009
615113.2-5002
4.0
314
45330043
614913.2-5016
3.4
315
46310306
614713.2-5031
0.4
316
46310305
614613.2-5005
1.3
317
614813.2-5008
45330817
1.5
318
614813.2-5008
45330819
0.6
319
45332301005
45332301008
2.3
320
614613.2-5005
614613.2-5007
2.2
321
45370072
614913.2-5007
2.9
322
614713.2-5031
46310307
0.2
323
614513.2-5000
614613.2-5016
2.8
324
614513.2-5000
614613.2-5025
6.2
325
46310307
614613.2-5042
4.1
326
46310307
46310308
0.7
327
615113.2-5002
615113.2-5038
0.9
328
615113.2-5002
615113.2-5001
1.1
329
614613.2-5008
614613.2-5016
2.5
330
614613.2-5008
614613.2-5007
0.3
331
45330817
45330864
1.7
332
614613.2-5007
614613.2-5026
2.3
KERG 2092-29/2013
34
333
46310308
614613.2-5030
2.9
334
46310308
614713.2-5021
0.8
335
614613.2-5016
614613.2-5020
1.9
336
46310040
614713.2-5021
0.4
337
46310040
614713.2-5021
2.3
338
615113.2-5038
615113.2-5001
1.1
339
615113.2-5038
615113.2-5024
1.2
340
615113.2-5001
615113.2-5024
2.0
341
614713.2-5021
46310041
1.0
342
45330715
614913.2-5019
3.0
343
45332301008
615013.2-5033
4.0
344
45332301008
615013.2-5033
1.6
345
45332301008
615013.2-5013
3.8
346
46310041
614713.2-5014
1.1
347
45330864
614713.2-5009
1.2
348
46310042
614613.2-5030
0.6
349
615113.2-5024
615113.2-5021
2.7
350
45330037
615013.2-5013
2.1
351
614613.2-5020
614613.2-5025
0.4
352
614613.2-5020
614613.2-5021
0.9
353
614913.2-5016
614913.2-5019
1.4
354
614913.2-5016
614913.2-5015
0.7
355
614913.2-5016
614913.2-5007
1.8
356
614713.2-5014
614613.2-5030
4.9
357
614713.2-5014
614713.2-5009
4.3
358
614613.2-5025
614613.2-5024
1.0
359
615013.2-5033
615013.2-5034
0.9
360
615013.2-5033
615013.2-5029
1.9
361
614613.2-5026
614613.2-5021
0.5
362
614613.2-5026
614613.2-5035
0.8
363
614713.2-5009
45330861
2.7
364
615013.2-5034
615113.2-5018
2.7
365
615013.2-5034
615013.2-5029
2.1
366
614613.2-5042
614613.2-5035
1.0
KERG 2092-29/2013
35
367
614613.2-5042
46310043
0.7
368
614913.2-5007
614913.2-5005
1.0
369
614913.2-5007
614913.2-5008
0.8
370
614913.2-5019
614813.2-5003
6.2
371
614613.2-5021
614613.2-5024
1.7
372
614913.2-5005
615013.2-5013
3.8
373
614913.2-5005
614913.2-5011
3.2
374
614913.2-5015
614913.2-5014
0.8
375
614913.2-5015
614913.2-5008
2.1
376
45330862
45330854
2.8
377
614613.2-5035
614613.2-5041
0.6
378
46310043
614613.2-5038
1.8
379
615113.2-5018
615113.2-5021
2.8
380
615013.2-5013
45330035
2.0
381
614613.2-5024
46310046
3.0
382
614913.2-5008
614913.2-5009
0.6
383
614613.2-5041
46310045
2.0
384
614613.2-5041
46310044
0.6
385
45330860
614813.2-5005
0.9
386
614913.2-5014
614913.2-5009
1.2
387
614913.2-5014
614913.2-5013
0.4
388
614813.2-5005
614713.2-5001
1.4
389
614813.2-5005
614813.2-5021
4.4
390
614813.2-5005
614713.2-5003
3.1
391
614813.2-5005
614713.2-5001
0.8
392
46310044
614613.2-5038
1.4
393
615013.2-5029
615013.2-5026
1.8
394
614913.2-5009
614913.2-5010
0.6
395
614913.2-5013
614913.2-5012
3.2
396
614913.2-5013
614913.2-5010
0.8
397
615113.2-5021
615114.2-5011
2.5
398
615113.2-5021
615113.2-5028
2.5
399
614713.2-5001
614713.2-5003
0.8
400
614713.2-5001
614713.2-5007
2.1
KERG 2092-29/2013
36
401
614913.2-5010
614913.2-5011
0.8
402
614913.2-5010
614913.2-5012
0.8
403
614613.2-5038
46310047
16.1
404
45330035
615013.2-5017
0.8
405
45330035
615013.2-5022
0.6
406
614713.2-5003
614714.2-5030
1.8
407
614913.2-5011
614914.2-5001
7.5
408
615013.2-5017
615013.2-5041
2.2
409
615013.2-5017
615013.2-5019
0.5
410
615113.2-5028
615214.2-5007
9.4
411
615113.2-5028
615114.2-5014
2.5
412
614713.2-5007
614714.2-5030
1.1
413
614713.2-5007
614714.2-5001
1.8
414
615013.2-5026
615013.2-5022
3.0
415
615013.2-5026
615014.2-5000
1.8
416
614913.2-5012
614914.2-5014
5.8
417
614813.2-5003
614814.2-5000
2.5
418
614813.2-5003
45330856
0.7
419
615013.2-5022
615013.2-5021
0.4
420
45330856
614813.2-5021
0.7
421
45330856
614814.2-5000
1.3
422
615013.2-5019
615013.2-5041
0.9
423
615013.2-5019
615013.2-5020
0.4
424
615013.2-5021
615014.2-5001
0.6
425
615013.2-5021
615013.2-5020
0.3
426
615013.2-5041
615014.2-5026
1.7
427
615013.2-5020
615014.2-5010
0.6
428
614813.2-5021
45330857
2.0
429
615014.2-5010
615014.2-5001
0.9
430
615014.2-5010
615014.2-5026
2.9
431
615014.2-5001
45330034
0.7
432
615114.2-5011
615114.2-5007
2.3
433
615114.2-5011
615014.2-5000
2.1
434
615114.2-5011
615114.2-5014
2.7
KERG 2092-29/2013
37
435
614714.2-5030
614714.2-5001
1.0
436
614814.2-5000
45330858
3.4
437
615014.2-5000
615114.2-5007
2.5
438
45330034
615014.2-5004
1.7
439
614714.2-5001
614714.2-5002
0.7
440
615014.2-5026
614914.2-5001
2.6
441
45330857
45330859
3.2
442
614714.2-5002
614714.2-5009
4.9
443
614714.2-5002
614714.2-5011
0.9
444
615114.2-5014
615114.2-5003
1.3
445
615014.2-5004
45330033
2.4
446
615114.2-5007
615114.2-5004
1.5
447
614714.2-5011
614714.2-5014
1.3
448
614714.2-5011
614714.2-5014
1.8
449
45330858
614814.2-5007
4.9
450
615114.2-5003
615114.2-5004
1.5
451
615114.2-5003
615214.2-5007
4.5
452
615214.2-5007
45320602
10.1
453
615114.2-5004
615114.2-5021
4.4
454
614914.2-5016
614914.2-5014
0.5
455
614914.2-5016
614914.2-5029
1.6
456
614914.2-5016
614914.2-5029
1.3
457
614914.2-5014
614914.2-5018
3.7
458
614914.2-5014
614914.2-5017
1.7
459
614714.2-5014
614714.2-5017
1.3
460
45330859
614814.2-5007
0.3
461
614814.2-5007
614814.2-5009
2.6
462
614914.2-5001
615014.2-5019
2.1
463
614914.2-5029
614914.2-5017
0.9
464
614714.2-5009
614714.2-5017
2.7
465
614714.2-5009
45340600
2.7
466
614714.2-5017
46320200
8.2
467
614914.2-5017
614914.2-5018
1.1
468
45340600
614814.2-5019
0.9
KERG 2092-29/2013
38
469
614914.2-5018
614914.2-5019
1.1
470
615014.2-5024
45340032
3.9
471
615014.2-5024
45340202
6.1
472
615014.2-5024
615014.2-5019
0.4
473
615014.2-5019
614914.2-5019
5.6
474
614814.2-5019
614814.2-5012
6.2
475
614814.2-5019
614814.2-5009
0.5
476
45340032
615114.2-5021
1.8
477
614814.2-5009
614814.2-5012
0.9
478
615114.2-5021
45340030
3.7
479
614914.2-5019
45340501
6.3
480
614814.2-5012
45340651
9.3
481
615014.2-5004
45330033
1.3
Suma
1108.7
W tabeli poniżej zestawiono odcinki projektowane do adaptowania z wcześniejszych
pomiarów osnów szczegółowych. (W przypadku punktów adaptowanych leżących w
granicach powiatu wrocławskiego użyto nowej numeracji punktów).
Wykaz odcinków adaptowanych z istniejących wysokościowych osnów
szczegółowych
Nr linii
Od reperu
Do reperu
Linia nr 125
614810.2-5018
614811.2-5001
Linia nr 177
614711.2-5021
46310150
Linia nr 183
45333401130
45330660
Linia nr 208
45330661
614811.2-5009
Linia nr 224
614711.2-5024
46310013
Linia nr 229
46310156
614712.2-5001
Linia nr 232
614712.2-5001
46310157
Linia nr 237
46310158
614712.2-5040
KERG 2092-29/2013
39
Linia nr 246
614712.2-5027
46310159
Linia nr 251
614712.2-5025
614712.2-5011
Linia nr 274
614712.2-5011
46312101022
Linia nr 275
614712.2-5011
614712.2-5010
Linia nr 276
614712.2-5011
614712.2-5012
Linia nr 278
46310303
614712.2-5010
Linia nr 285
614712.2-5028
614712.2-5037
Linia nr 290
45330026
45332301005
Linia nr 299
45370020
46310036
Linia nr 300
614713.2-5043
46310037
Linia nr 308
46310039
614713.2-5026
Linia nr 314
45330043
614913.2-5016
Linia nr 319
45332301005
45332301008
Linia nr 321
45370072
614913.2-5007
Linia nr 342
614913.2-5019
45330715
Linia nr 345
45332301008
615013.2-5009
Linia nr 353
614913.2-5016
614913.2-5019
Linia nr 355
614913.2-5016
614913.2-5007
Linia nr 368
614913.2-5005
614913.2-5007
Linia nr 378
46310043
614613.2-5038
Linia nr 392
614613.2-5038
46310044
Linia nr 403
46310047
46312401002
Linia nr 452
45314401001
45320602
KERG 2092-29/2013
40
Linia nr 466
46321101027
46320200
Linia nr 471
45340202
45341301007
Linia nr 479
45343101006
45340501
Linia nr 480
45343301001
45340651
Łączna długość odcinków projektowana do adaptacji wynosi 71.9 km.
W tabeli poniżej przedstawiono przebieg i długość projektowanych odcinków kontrolnych.
L.p.
Od reperu
Do reperu
Długość [km]
1
46220357
46220359
0.5
2
46330100
46330101
0.7
3
46330016
46330015
1.9
4
46310106
46310105
1.3
5
46330014
46330031
1.2
6
46330012
46330013
0.4
7
46330200
46330201
1.9
8
46310062
46310030
0.9
9
46310027
46310026
1.2
10
46310651
46310652
1.0
11
46320806
46310805
1.4
12
46310804
46310800
2.7
13
45330862
45330861
0.5
14
45330854
45330855
0.2
Suma
15.9
3. Dla punktów nowozakładanych i adaptowanych sporządzono wykaz znaków dla
poszczególnych linii.
KERG 2092-29/2013
41
Tabelaryczne zestawienia zamieszczono w załączniku: „Wykaz znaków linii
niwelacyjnych osnowy szczegółowej – powiat wrocławski”.
4. W celu kontroli poprawności założeń teoretycznych przeprowadzono wstępną analizę
dokładności projektowanej osnowy. Obliczenia wykonano programem GEONET.
Do przeprowadzenia analizy założono błąd pomiaru 2mm na kilometr niwelacji.
Projektowana sieć charakteryzuje się następującymi prognozowanymi błędami średnimi
wysokości wyrównanych:
- błąd maksymalny: 0.00468 m
- błąd średni: 0.00216 m.
Przeprowadzona analiza pozwala stwierdzić prawidłowość założeń projektowych w
zakresie: geometrii i dowiązania sieci niwelacyjnej, oraz osiągnięcie dokładności
wymaganych rozporządzeniem Ministra Administracji i Cyfryzacji z dnia 14 lutego 2012
w sprawie osnów geodezyjnych, grawimetrycznych i magnetycznych (Dz.U. z 2012 r.
poz. 352).
Raport z przeprowadzonej analizy zawiera załącznik „Wstępna analiza dokładności sieci
niwelacyjnej osnowy szczegółowej – powiat wrocławski”.
V. Prace terenowe, obliczeniowe i kameralne związane z realizacją projektu:
1. Stabilizacja
- szczegółowa osnowa wysokościowa 3 klasy zostanie założona zgodnie z projektem
technicznym, oraz zasadami wynikającymi z Rozporządzenia Ministra Administracji i
Cyfryzacji z dna 14.02.2012 r. w sprawie osnów geodezyjnych, grawimetrycznych i
magnetycznych.
- nowozakładane punkty osnowy ściennej zostaną zastabilizowane znakami typu 3 – typ 87
według wytycznych G1.9 (zaakceptowane przez Zamawiającego oznaczone cechą od
numeru DWR001 do DWRNNN). Punkty ziemne zostaną zastabilizowane znakami typu 4 –
typ 75b według wytycznych G1.9 z ocechowaną głowicą.
2. Pomiar szczegółowej osnowy wysokościowej 3 klasy.
- do pomiaru zostanie użyty sprzęt posiadający aktualne świadectwa komparacji.
- pomiar zostanie wykonany metodą niwelacji geometrycznej niwelatorami kodowymi z łatami
fiberglasowymi..
KERG 2092-29/2013
42
- na każdym stanowisku przewyższenie zostanie wyznaczone dwukrotnie. Różnica między
dwoma wyznaczeniami przewyższenia na stanowisku nie powinna być większa niż 2 mm.
- różnica wyników dwukrotnego pomiaru odcinka niwelacyjnego, obliczona z pomiarów
w kierunku głównym i powrotnym, nie powinna być większa niż 6 √R mm, gdzie R
określa długość odcinka w km.
- suma różnic wyników dwukrotnych pomiarów odcinków, obliczona dla odcinków
niwelacyjnych całej sekcji lub linii, nie powinna być większa niż 6 √L mm, gdzie L określa
długość linii lub sekcji w km.
- odchyłka zamknięcia poligonu niwelacyjnego, wyznaczona z wartości pomierzonych, nie
powinna być większa niż 6 √F mm, gdzie F określa długość obwodnicy poligonu w km.
- wyniki obserwacji na stanowisku zapisywane będą w elektronicznym rejestratorze.
3. Opracowanie wyników:
- dla poszczególnych linii sporządzone zostaną zestawienia przewyższeń odcinków oraz
obliczone odchyłki,
- zostanie sporządzony szkic zawierający odchyłki zamknięć linii niwelacyjnych,
- dla poszczególnych linii zostaną obliczone parametry charakteryzujące dokładność pomiaru
tj: średni błąd pomiaru linii m1, średni błąd pomiaru sieci wyznaczony z odchyłek zamknięć
poligonów m3.
- dla wszystkich punktów projektowanej sieci zostaną wykonane nowe opisy topograficzne i
dokumentacja fotograficzna
- właściciele nieruchomości, na których zostaną umieszczone nowe znaki, lub znajdują się
znaki adaptowane zostaną o tym zawiadomieni zgodnie z obowiązującymi przepisami.
- współrzędne X,Y reperów zostaną wyznaczone z dokładnością przewidzianą w warunkach
technicznych.
4. Wyrównanie sieci:
- wyrównanie osnowy wysokościowej zostanie wykonane metodą najmniejszych kwadratów
z wykorzystaniem programu Geonet.
- w wyniku wyrównania obliczone zostaną wysokości punktów osnowy, ich błędy średnie,
błąd średni jednostkowy, oraz poprawki do obserwacji.
KERG 2092-29/2013
43
- wysokości punktów zostaną obliczone w geodezyjnym układzie wysokościowym PLKRON86-NH (Kronsztad 86), europejskim układzie odniesienia PL-EVRF2007-NH
(Amsterdam), oraz w geodezyjnym układzie wysokościowym Kronsztad 60.
5. Opracowanie dokumentacji technicznej:
- operat techniczny z realizacji prac zostanie skompletowany zgodnie z obowiązującymi
przepisami oraz wytycznymi Zamawiającego.
- wykonawca wykona następujące dokumenty:
1)
sprawozdanie techniczne zawierające opis wykonanych prac, w którym należy
określić:
a)
dane charakteryzujące zrealizowaną sieć, jej zasięg i strukturę,
b)
odstępstwa od projektu technicznego,
c)
zestawienie wykonanych prac,
d)
opis sposobu stabilizacji, metody pomiaru oraz wyników wyrównania sieci,
e)
analizę i ocenę otrzymanych wyników;
2)
polowe opisy topograficzne punktów z inwentaryzacji lub stabilizacji,
3)
dokumentację z pomiaru osnowy,
4)
raport z wyrównania sieci zawierający:
a)
zestawienie zredukowanych obserwacji wraz ze średnimi błędami obserwacji,
b)
poprawki do obserwacji po wyrównaniu,
c)
błędy średnie poprawek,
d)
średni błąd pojedynczego spostrzeżenia po wyrównaniu,
e)
charakterystykę dokładności punktów,
f)
wykazy danych ostatecznych,
g)
słownik konwersji numerów punktów;
5)
opisy topograficzne punktów,
6)
mapę (szkic) pomierzonej sieci opracowaną w odpowiednio dobranej skali,
umożliwiającej czytelne i przejrzyste przedstawienie zrealizowanych prac i wyników
pomiaru,
7)
pliki wsadowe do bazy danych szczegółowej osnowy wysokościowej (BDSOG)
8)
zawiadomienia o umieszczeniu znaków,
9)
inne materiały opracowane w trakcie realizacji prac, w tym co najmniej opis i mapę
projektu technicznego.
KERG 2092-29/2013
44
VI. Uzasadnienie projektu:
Projektowana sieć osnowy wysokościowej 3 klasy zaspokaja bieżące i najbliższe potrzeby w
zakresie realizacji prac geodezyjnych i inwestycji budowlanych.
VII. Dokumentacja projektu technicznego:
1. Opis projektu technicznego
2. Wykaz znaków projektowanych
3. Mapy projektu.
KERG 2092-29/2013

Projekt techniczny szczegółowej osnowy wysokościowej 3 klasy.

Transkrypt

Podobne dokumenty

Wytyczne techniczne do pomiarów sytuacyjnych i

Cecha niezależna

narzekactwo pot. «skłonność do narzekania» Zastanawiam się

AKTUALNE POLSKIE CECHY PROBIERCZE

Karta inwentaryzacyjna punktów osnowy ewidencyjnej

DW-2 WNIOSEK O WYDANIE ZAŚWIADCZENIA O

instrukcja do uaktualnienia aplikacji „osnowy”
