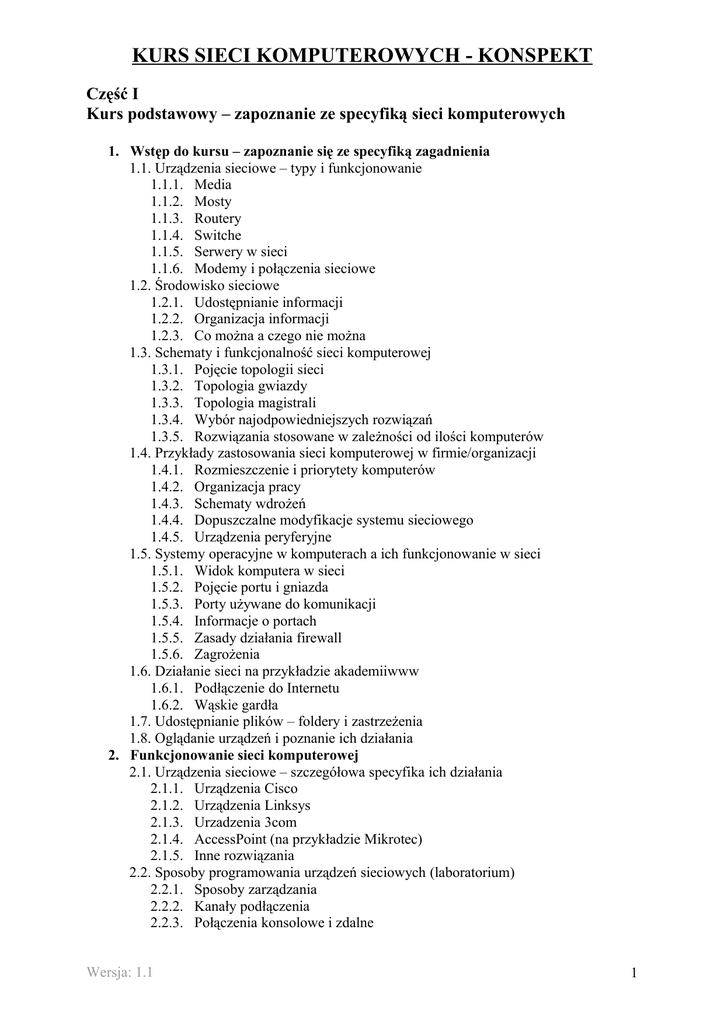

KURS SIECI KOMPUTEROWYCH - KONSPEKT
Część I
Kurs podstawowy – zapoznanie ze specyfiką sieci komputerowych
1. Wstęp do kursu – zapoznanie się ze specyfiką zagadnienia
1.1. Urządzenia sieciowe – typy i funkcjonowanie
1.1.1. Media
1.1.2. Mosty
1.1.3. Routery
1.1.4. Switche
1.1.5. Serwery w sieci
1.1.6. Modemy i połączenia sieciowe
1.2. Środowisko sieciowe
1.2.1. Udostępnianie informacji
1.2.2. Organizacja informacji
1.2.3. Co można a czego nie można
1.3. Schematy i funkcjonalność sieci komputerowej
1.3.1. Pojęcie topologii sieci
1.3.2. Topologia gwiazdy
1.3.3. Topologia magistrali
1.3.4. Wybór najodpowiedniejszych rozwiązań
1.3.5. Rozwiązania stosowane w zależności od ilości komputerów
1.4. Przykłady zastosowania sieci komputerowej w firmie/organizacji
1.4.1. Rozmieszczenie i priorytety komputerów
1.4.2. Organizacja pracy
1.4.3. Schematy wdrożeń
1.4.4. Dopuszczalne modyfikacje systemu sieciowego
1.4.5. Urządzenia peryferyjne
1.5. Systemy operacyjne w komputerach a ich funkcjonowanie w sieci
1.5.1. Widok komputera w sieci
1.5.2. Pojęcie portu i gniazda
1.5.3. Porty używane do komunikacji
1.5.4. Informacje o portach
1.5.5. Zasady działania firewall
1.5.6. Zagrożenia
1.6. Działanie sieci na przykładzie akademiiwww
1.6.1. Podłączenie do Internetu
1.6.2. Wąskie gardła
1.7. Udostępnianie plików – foldery i zastrzeżenia
1.8. Oglądanie urządzeń i poznanie ich działania
2. Funkcjonowanie sieci komputerowej
2.1. Urządzenia sieciowe – szczegółowa specyfika ich działania
2.1.1. Urządzenia Cisco
2.1.2. Urządzenia Linksys
2.1.3. Urzadzenia 3com
2.1.4. AccessPoint (na przykładzie Mikrotec)
2.1.5. Inne rozwiązania
2.2. Sposoby programowania urządzeń sieciowych (laboratorium)
2.2.1. Sposoby zarządzania
2.2.2. Kanały podłączenia
2.2.3. Połączenia konsolowe i zdalne
Wersja: 1.1
1
2.2.4. Porty sterujące
2.2.5. Elementy prostej administracji
2.3. Protokoły komunikacyjne TCP/IP
2.3.1. Pojęcie warstw modelu logicznego ISO-OSI
2.3.2. TCP
2.3.3. IP
2.3.4. UDP
2.3.5. ICMP
2.3.6. ARP/RARP
2.3.7. TokenRing
2.3.8. Telefonia VoIP
2.3.9. Sieci telefonów komórkowych – dlaczego to się nazywa „komórka”?
2.4. Media w ujęciu protokołów
2.4.1. Ethernet
2.4.2. FDDI
2.4.3. ATM
2.5. Adresacja
2.5.1. Sposoby adresacji
2.5.2. Sieci bezadresowe
2.5.3. IP v.4
2.5.4. IP v.6
2.5.5. Klasy adresów
2.5.6. Maski
2.5.7. Kalkulator adresów (laboratorium)
2.5.8. Inne zagadnienia związane z adresami
2.6. Ramka – budowa i znaczenie
2.6.1. Schemat ramki
2.6.2. Ile danych można wepchnąć do ramki?
2.6.3. Ćwiczenia z zaawansowanymi opcjami PING (laboratorium)
2.6.4. Ramki sieci telefonicznych i ATM
2.6.5. Ograniczenia ramek
2.7. Wyższe poziomy ISO-OSI
2.7.1. Poziom prezentacji
2.7.2. Poziom aplikacji na przykładzie TELNET (laboratorium)
2.7.3. Jak to wszystko działa razem?
3. Rozwiązywanie problemów
3.1. Problemy przesyłu danych
3.1.1. Wąskie gardła
3.1.2. Regulacja prędkości
3.1.3. Autoryzacja użytkowników
3.1.4. Serwery autoryzacyjne (na przykładzie KERBEROS)
3.1.5. Redundancja sieci
3.1.6. Przykłady badania problemów (laboratorium)
3.2. Problemy zabezpieczeń
3.2.1. Co robi firewall?
3.2.2. Ataki na sieć – sabotaż
3.2.3. Ataki DoS/DDoS
3.2.4. Ataki siłowe
3.2.5. Punkty zaczepienia
3.2.6. Obejścia firewall
3.2.7. Inne techniki hakerskie
3.3. Problemy software’u
3.3.1. „Gubienie” połączeń
Wersja: 1.1
2
3.3.2. Opóźniona współpraca Windows w sieci
3.3.3. A co z Linuxem?
3.3.4. Jak znajdować komputery w sieci
3.3.5. Metody rozwiązywania problemów i połączenia ad hoc
3.4. Problemy związane z urządzeniami sieciowymi
3.4.1. Diagnoza i wykrywanie problemów
3.4.2. Rozwiązania tymczasowe
3.4.3. Zapewnienia stabilności sieci komputerowej
3.4.4. Dobór urządzeń do obciążenia
3.4.5. Redundancja urządzeń
3.4.6. Load balancing – z czym to się je?
3.4.7. Problemy rozbudowy sieci komputerowej
4. Laboratoria
4.1. Projekt sieci komputerowej
4.2. Modeling sieci komputerowej
4.3. Projekt wdrożenia i ewaluacji cząstkowej
4.4. Jak zrobić żeby było dobrze i niedrogo?
4.5. Przykłady na żywo
4.6. Sniffing i programy do szukania „dziur”
Część II
Kurs programowania urządzeń sieciowych na przykładzie Cisco/Linksys
1.
Linksys
Interfejs przez WWW
Opcje i możliwości
Sterowanie strumieniem danych
Opcje zabezpieczenia
Włączanie/wyłączanie usług: dlaczego akurat te usługi a nie inne?
Administracja połączeniem WAN
Strefa zdemilitaryzowana
Administracja urządzeniami wewnątrz
Urządzenia peryferyjne – one także są serwerami
2.
Cisco (w nawiasie nr artykułu)
2.1. Zakres tematyczny – 18
2.2. Przejrzystość materiału - 18
2.3. Ćwiczenia praktyczne - 19
2.4. Kilka słów o zakresie tematycznym tej książki - 19
2.5. Organizacja książki - 20
2.6. Rozdziały i ich tematyka - 20
2.7. CD−ROM i jego zawartość - 22
2.8. Witryna Cisco Press związana z książką - 23
2.9. Informacje o certyfikacie CCNA i egzaminach - 23
2.10. Jak uzyskać certyfikat CCNA - 23
2.11. Jak się przygotować, aby zdać egzamin(y) CCNA - 24
2.12. Co jest na egzaminach CCNA - 25
3.
Routery i sieci rozległe (WAN) - 27
3.1. Cele - 27
3.2. Ważne terminy - 27
3.3. Wprowadzenie do routingu w sieciach WAN - 29
3.4. Podłączanie routerów do łączy WAN - 31
3.5. Sygnał zegara WAN na urządzeniach DTE i DCE - 33
1.1.
1.2.
1.3.
1.4.
1.5.
1.6.
1.7.
1.8.
1.9.
Wersja: 1.1
3
3.6. Standardy sieci WAN - 35
3.7. Tworzenie tanich linii dzierżawionych w pracowni - 36
3.8. Routing w sieciach WAN - 38
3.9. Komponenty sprzętowe i programowe routerów - 40
3.10. Komponenty routerów i okablowanie - 42
3.11. Wewnętrzne komponenty routera - 42
3.12. Zewnętrzne komponenty routera - 45
3.13. Okablowanie interfejsów Ethernet - 46
3.14. Okablowanie interfejsów dla linii dzierżawionych - 48
3.15. Okablowanie innych typów łączy WAN - 49
3.16. Porty zarządzania routera - 52
3.17. Podłączanie kabli i dostęp do portu konsolowego - 53
3.18. Podłączanie kabli do portu AUX - 55
3.19. Porównanie portów konsolowego i AUX - 56
3.20. Podsumowanie - 57
3.21. Pytania kontrolne - 58
3.22. Zadania praktyczne - 63
4.
Wprowadzenie do routerów - 65
4.1. Cele - 65
4.3. Używanie wiersza poleceń systemu Cisco IOS - 66
4.4. Wiersz poleceń systemu Cisco IOS - 67
4.5. Tryby EXEC routera - 69
4.6. Tryby konfiguracji routera - 71
4.7. Parametry routera wymagające konfiguracji - 71
4.8. Proces konfiguracji i tryby konfiguracji - 72
4.9. Podstawowe informacje o systemie Cisco IOS - 73
4.10. Cechy systemu Cisco IOS i nazwy plików - 73
4.11. Przechowywanie Cisco IOS w pamięci flash i RAM - 74
4.12. Dwa alternatywne systemy operacyjne - 77
4.13. Uruchamianie, konfigurowanie, podłączanie i używanie routera - 78
4.14. Uruchamianie routera - 78
4.15. Procedura POST - 80
4.16. Ładowanie programu inicjującego - 80
4.17. Ładowanie systemu Cisco IOS - 82
4.18. Ładowanie konfiguracji początkowej do pamięci RAM - 84
4.19. Tworzenie konfiguracji początkowej w trybie ustawiania - 86
4.20. Podłączanie routera - 88
4.21. Podłączanie portu konsolowego routera - 88
4.22. Powtórka z trybów EXEC i konfiguracji - 90
4.23. Podstawowe informacje o hasłach do routera - 91
4.24. Używanie wiersza poleceń - 93
4.25. Wyszukiwanie dostępnych poleceń - 93
4.26. Wyszukiwanie opcji polecenia - 94
4.27. Przywoływanie poleceń wydanych w przeszłości - 97
4.28. Edycja poleceń - 98
4.29. Automatyczna pomoc w przypadku błędnego wpisania polecenia - 99
4.30. Polecenie show version - 100
5.
Konfigurowanie routera - 109
5.1. Cele - 109
Wersja: 1.1
4
5.3. Konfiguracja podstawowego routingu - 110
5.4. Konfiguracja interfejsów Ethernet i szeregowego - 112
5.5. Konfiguracja prędkości zegara na łączu szeregowym - 114
5.6. Konfiguracja tras - 115
5.7. Podsumowanie konfiguracji routerów R1 i R2 - 117
5.8. Konfiguracja nazwy hosta i haseł - 118
5.9. Konfiguracja nazwy routera - 118
5.10. Hasła do trybów użytkownika i uprzywilejowanego - 118
5.11. Sprawdzanie stanu działania za pomocą poleceń show - 121
5.12. Modyfikowanie konfiguracji - 124
5.13. Co zrobić, gdy konfiguracja jest nieprawidłowa - 125
5.14. Co zrobić, gdy konfiguracja jest już prawidłowa - 127
5.15. Dokumentowanie konfiguracji routera - 128
5.16. Konfiguracja opisów interfejsu - 128
5.17. Konfiguracja banerów logowania - 129
5.18. Konfiguracja tablicy lokalnych hostów - 131
5.19. Tworzenie kopii zapasowej konfiguracji - 133
5.20. Używanie serwera TFTP do przechowywania konfiguracji - 133
5.21. Gdzie przechowywać zapasowe pliki z konfiguracją - 135
6.
Zbieranie informacji o innych urządzeniach w sieci - 145
6.1. Cele - 145
6.3. Wykrywanie sąsiadów za pomocą protokołu CDP - 146
6.4. Funkcjonowanie protokołu CDP - 147
6.5. Wersje 1 i 2 protokołu CDP - 149
6.6. Liczniki czasu CDP - 149
6.7. Informacje zbierane przez protokół CDP - 151
6.8. Konfiguracja i weryfikacja działania protokołu CDP - 153
6.9. Tworzenie mapy sieci na podstawie informacji zebranych przez protokół
CDP - 157
6.10. Dodatkowe polecenia służące do weryfikacji działania CDP i
rozwiązywania
6.11. problemów - 159
6.12. Uzyskiwanie informacji o zdalnych urządzeniach i rozwiązywanie
problemów - 160
6.13. Sprawdzanie warstw sieci - 160
6.14. Podstawy Telnetu - 161
6.15. Polecenie telnet systemu Cisco IOS - 162
6.16. Podstawy rozwiązywania problemów z Telnetem - 163
6.17. Problemy z domyślną metodą odnajdywania nazw - 164
6.18. Telnet zaawansowany: zawieszanie i przełączanie połączeń - 164
6.19. Przełączanie się między wieloma sesjami - 166
6.20. Liczba jednoczesnych sesji Telnetu - 169
6.21. Polecenia ping i traceroute systemu Cisco IOS - 169
6.22. Polecenie ping systemu Cisco IOS - 169
6.23. Polecenie traceroute systemu Cisco IOS - 170
6.24. ping i traceroute - 171
Wersja: 1.1
5
7.
Zarządzanie systemem Cisco IOS - 179
7.1. Cele - 179
7.3. Sekwencja startu routera i ładowanie obrazów Cisco IOS - 180
7.4. Wybór obrazu Cisco IOS w trakcie sekwencji startu routera - 181
7.5. Wybór obrazu Cisco IOS na podstawie rejestru konfiguracji - 182
7.6. Wybór obrazu Cisco IOS na podstawie poleceń boot system - 184
7.7. Ładowanie pierwszego pliku z pamięci flash - 186
7.8. Wysyłanie komunikatów rozgłoszeniowych w celu znalezienia Cisco IOS
7.9. na serwerze TFTP - 187
7.10. Ładowanie okrojonej wersji systemu operacyjnego z pamięci ROM - 187
7.11. Usuwanie problemów i weryfikacja wybranego systemu Cisco IOS - 187
7.12. Ustalanie przebiegu pięcioetapowego procesu decyzyjnego - 188
7.13. Określanie, które kroki nie powiodły się - 189
7.14. Zarządzanie systemem IOS i plikami konfiguracyjnymi - 189
7.15. System plików Cisco IOS - 190
7.16. Nazwy plików w systemie Cisco IOS - 192
7.17. Kopiowanie i zarządzanie obrazami Cisco IOS - 195
7.18. Kopiowanie za pomocą polecenia copy systemu Cisco IOS - 195
7.19. Kopiowanie za pomocą polecenia tftpdnld w trybie ROMMON - 198
7.20. Kopiowanie za pomocą ROMMON i Xmodem - 200
7.21. Weryfikacja obrazów Cisco IOS - 203
7.22. Kopiowanie i zarządzanie plikami konfiguracyjnymi systemu Cisco IOS 205
7.23. Kopiowanie plików konfiguracyjnych za pomocą polecenia copy - 205
7.24. Kopiowanie plików konfiguracyjnych metodą „skopiuj i wklej” - 206
7.25. Odzyskiwanie utraconych haseł - 211
8.
Routing i protokoły routingu - 219
8.1. Cele - 219
8.3. Wprowadzenie do tras statycznych i połączonych - 221
8.4. Poznawanie tras połączonych - 221
8.5. Trasy statyczne - 222
8.6. Konfigurowanie tras statycznych w małej sieci bez nadmiarowości - 223
8.7. Używanie tras statycznych do wdzwaniania a odległość administracyjna 225
8.8. Statycznie zdefiniowane trasy domyślne - 228
8.9. Weryfikowanie tras statycznych - 230
8.10. Routing dynamiczny - 231
8.11. Terminologia związana z protokołami routingu - 232
8.12. Funkcje protokołów routingu - 232
8.13. Wewnętrzne i zewnętrzne protokoły routingu - 234
8.14. Funkcjonowanie protokołów routingu: algorytmy protokołów routingu 236
8.15. Cechy protokołów routingu wektora odległości - 236
8.16. Cechy protokołów routingu łącze−stan - 240
8.17. Przegląd protokołów routingu - 245
8.18. Krótki opis routingu IP - 245
Wersja: 1.1
6
8.19. Cechy protokołów routingu: RIP, OSPF, EIGRP i BGP - 246
8.20. Konfiguracja protokołu RIP - 248
9.
Protokoły routingu wektora odległości - 257
9.1. Cele - 257
9.2. Dodatkowe materiały - 257
9.4. Unikanie pętli przy zbieżności protokołów routingu wektora odległości 258
9.5. Działanie protokołu wektora odległości w stabilnej sieci - 259
9.6. Zatruwanie trasy - 260
9.7. Problem: odliczanie do nieskończoności - 261
9.8. Mechanizmy zapobiegania powstawaniu pętli - 264
9.9. Podzielony horyzont - 264
9.10. Zatrucie zwrotne i aktualizacje wyzwalane - 265
9.11. Używanie liczników wstrzymywania do unikania pętli w sieciach
9.12. z nadmiarowością - 266
9.13. Proces wstrzymywania i licznik wstrzymywania - 270
9.14. Podsumowanie mechanizmów unikania pętli - 272
9.15. Protokół RIP (Routing Information Protocol) - 273
9.16. Konfiguracja protokołów RIP V1 i RIP V2 - 273
9.17. Konfiguracja protokołu RIP V1 - 274
9.18. Konfiguracja protokołu RIP V2 - 275
9.19. Używanie obu wersji protokołu RIP - 276
9.20. Topologie sieci zależne od wersji protokołu RIP - 277
9.21. Inne opcje konfiguracyjne protokołu RIP - 278
9.22. Ustawianie liczników RIP - 278
9.23. Wyłączanie podzielonego horyzontu - 279
9.24. Konfiguracja sąsiadów - 279
9.25. Wydawanie polecenia passive−interface - 280
9.26. Filtrowanie tras - 281
9.27. Weryfikacja działania protokołu RIP i rozwiązywanie problemów - 281
9.28. Weryfikacja działania protokołu RIP za pomocą poleceń show - 281
9.29. Rozwiązywanie problemów z działaniem protokołu RIP za pomocą
9.30. polecenia debug - 284
9.31. Wybór trasy najlepszej z możliwych - 286
9.32. Rozkładanie obciążenia na wiele tras o równym koszcie - 286
9.33. Wybór trasy na podstawie odległości administracyjnej - 289
9.34. Integracja tras statycznych z protokołem RIP - 290
9.35. Pływające trasy statyczne - 290
9.36. Ogłaszanie tras domyślnych za pomocą protokołu RIP - 290
9.37. Klasowe i bezklasowe: protokoły routingu, routing i adresowanie - 291
9.38. Bezklasowe i klasowe protokoły routingu - 292
9.39. Routing klasowy i bezklasowy - 292
9.40. Adresowanie klasowe i bezklasowe - 293
10.
Błędy TCP/IP i komunikaty kontrolne - 303
10.1. Cele - 303
Wersja: 1.1
7
10.4. Komunikaty echa ICMP i polecenie ping - 305
10.5. Komunikaty nieosiągalności ICMP: informowanie hostów o niemożliwości
10.6. dostarczenia pakietu - 306
10.7. Powtórka z routingu IP - 307
10.8. Kody typów w komunikatach nieosiągalności ICMP - 309
10.9. Formaty i kody komunikatów nieosiągalności ICMP - 310
10.10. Komunikaty nieosiągalności ICMP, kiedy router nie może fragmentować
pakietu - 311
10.11. Przekroczenia czasu TTL ICMP i długie trasy - 312
11.
Podstawy rozwiązywania problemów z routerami - 319
11.1. Cele - 319
11.3. Analiza tablicy routingu - 320
11.4. Routing IP (przesyłanie pakietów) - 321
11.5. Polecenie show ip route - 321
11.6. Routing IP z perspektywy warstwy 3 - 323
11.7. Routing IP z perspektywy warstwy 2 - 325
11.8. Umieszczanie tras w tablicy routingu IP - 326
11.9. Porównanie tras statycznych z dynamicznymi - 326
11.10. Trasy domyślne i brama ostatniej szansy - 327
11.11. Odległość administracyjna - 332
11.12. Wybieranie tras na podstawie metryki - 333
11.13. Określanie czasu ostatniej aktualizacji routingu - 334
11.14. Używanie wielu równorzędnych tras - 335
11.15. Używanie wielu nierównorzędnych tras za pomocą wariancji - 336
11.16. Metody testowania sieci - 337
11.17. Metody rozwiązywania problemów - 338
11.18. Wskazówki przydatne podczas rozwiązywania problemów - 340
11.19. Wskazówki dla warstwy 1 - 340
11.20. Wskazówki dla warstwy 2 - 341
11.21. Rozwiązywanie problemów w warstwie 3 za pomocą polecenia ping 342
11.22. Rozwiązywanie problemów w warstwie 7 za pomocą Telnetu - 346
11.23. Rozwiązywanie problemów z routerami i routingiem - 348
11.24. Rozwiązywanie problemów za pomocą polecenia show interfaces - 348
11.25. Stan interfejsu routingu - 349
11.26. Objawy typowych problemów w warstwie 1 - 351
11.27. Objawy typowych problemów w warstwie 2 - 353
11.28. Rozwiązywanie problemów w warstwie 1 za pomocą polecenia show
controllers - 354
11.29. Rozwiązywanie problemów za pomocą polecenia show cdp - 355
11.30. Rozwiązywanie problemów za pomocą polecenia traceroute - 357
11.31. Rozwiązywanie problemów za pomocą poleceń show ip route i show ip
protocols - 360
11.32. Rozwiązywanie problemów za pomocą polecenia debug - 362
12.
TCP/IP - 369
Wersja: 1.1
8
12.1. Cele - 369
12.3. Działanie protokołów TCP i UDP - 370
12.4. Kontrola przepływu i okienkowanie - 371
12.5. Kontrola przepływu za pomocą ruchomych okien - 371
12.6. Kontrola przepływu za pomocą wstrzymywania potwierdzeń - 373
12.7. Tworzenie i kończenie połączeń TCP - 374
12.8. Ataki typu odmowy usług (DoS) i zalewy SYN - 375
12.9. Naprawianie błędów w protokole TCP (niezawodność) - 376
12.10. Segmentacja, składanie i dostarczanie we właściwej kolejności - 379
12.11. Porównanie protokołów TCP i UDP - 380
12.12. Zadania portów warstwy transportu - 383
12.13. Łączenie się z serwerami: dobrze znane porty - 384
12.14. Porównanie portów dobrze znanych, dynamicznych i zarejestrowanych 386
12.15. Porównanie adresów MAC, adresów IP i numerów portów - 387
13.
Listy kontroli dostępu - 393
13.1. Cele - 393
13.4. Podstawowe informacje o listach kontroli dostępu - 394
13.5. Teoretyczne podstawy list ACL - 394
13.6. Typowe zastosowania list ACL - 395
13.7. Jedna lista ACL na protokół, na interfejs i na kierunek - 396
13.8. Filtrowanie pakietów IP wchodzących i wychodzących z routera - 397
13.9. Analiza innych pól nagłówka za pomocą rozszerzonych list ACL IP - 399
13.10. Pojedyncza, wielowierszowa lista ACL - 401
13.11. Podstawy konfiguracji list ACL - 403
13.12. Konfigurowanie polecenia access−list - 403
13.13. Włączanie i wyłączanie list ACL IP dla interfejsu i dla kierunku - 404
13.14. Uwagi na temat konfiguracji - 405
13.15. Włączanie jednej listy ACL IP dla interfejsu i dla kierunku - 406
13.16. Trudności ze zmianą konfiguracji ACL IP - 407
13.17. Zalecenia dotyczące projektowania list ACL - 408
13.18. Dodatkowa konfiguracja list ACL - 408
13.19. Dopasowywanie zakresu adresów IP za pomocą maski domyślnej - 408
13.20. Maska domyślna: formalna definicja - 409
13.21. Złożone maski domyślne - 410
13.22. Słowa kluczowe any i host - 411
13.23. Szukanie odpowiedniej maski domyślnej dla danej podsieci - 412
13.24. Weryfikowanie list ACL - 413
13.25. Konfiguracja list kontroli dostępu - 414
13.26. Konfiguracja standardowych numerowanych list ACL - 415
13.27. Składnia konfiguracji standardowych numerowanych list ACL IP - 416
13.28. Przykłady standardowych list ACL - 417
13.29. Konfiguracja rozszerzonych numerowanych list ACL - 419
13.30. Składnia rozszerzonych poleceń ACL - 420
13.31. Używanie opcji protokół w rozszerzonych poleceniach ACL - 422
13.32. Używanie opcji numer portu w rozszerzonych poleceniach ACL - 424
13.33. Nazwane listy ACL IP - 427
Wersja: 1.1
9
13.34.
13.35.
13.36.
13.37.
13.38.
13.39.
Wersja: 1.1
Konfiguracja nazwanych list ACL IP - 428
Edycja nazwanych list ACL IP - 429
Położenie list ACL w sieci - 431
Podsumowanie - 432
Pytania kontrolne - 433
Zadania praktyczne - 436
10
Sieci komputerowe i protokoły komunikacyjne
– przykład ujęcia poruszanych zagadnień
W dzisiejszych czasach komputery dotarły niemal do każdej dziedziny życia. Obserwuje się
zależność podwajania wydajności i zasobów (pamięci masowej i podręcznej) typowego
komputera. Wraz ze wzrostem liczby komputerów i ilości gromadzonych na nich informacji,
pojawiła się potrzeba łączenia oddzielnych maszyn w sieci komputerowe. Pozwoliło to na
korzystanie ze wspólnych danych, udostępnianie urządzeń peryferyjnych.
Kolejnym krokiem było łączenie pomiędzy sobą sieci lokalnych. Wymagało to opracowania
sieciowych protokołów komunikacyjnych. W latach siedemdziesiątych opracowano nowy,
udoskonalony zestaw protokołów sieciowych. Zestaw ten stał się trzonem TCP/IP. W 1978
roku zestaw był na tyle kompletny i spójny, że mógł zostać ogłoszony światu.
Początek lat osiemdziesiątych uważa się za datę powstania Internetu. W 1982 roku
Departament Obrony USA utworzył sieć DDN, zaprojektowaną jako coś w rodzaju
centralnego obszaru dla rozproszonych sieci tworzących Internet. Rok później, Departament
Obrony wydał oświadczenie akceptujące TCP/IP jako zestaw protokołów obowiązujących w
Internecie.
Internet, nazywany także intersiecią, łączy ze sobą sieci fizyczne o różnych architekturach,
narzucając zbiór konwencji korzystania z sieci, umożliwiający wzajemną współpracę
połączonych komputerów.
Sieć fizyczną (lokalną) można określić jako zestaw urządzeń komputerowych połączonych
wspólnym medium komunikacyjnym. Sieci lokalne mogą posiadać różną architekturę.
Najbardziej znane architektury to:
•
•
•
Ethernet -- sieć oparta na wymianie pakietów, w której medium komunikacyjnym jest
miedziany kabel;
FDDI - jest rodzajem sieci lokalnej wykorzystującej do przesyłania danych
(zakodowanych jako impulsy świetlne) włókna szklane. Sieć FDDI oparta jest na
technice sieci pierścieniowej z krążącym znacznikiem;
ATM - sieć oparta na kablach optycznych, charakteryzująca się bardzo dużą
przepustowością, używająca pakietów o stałej wielkości, oferująca usługi oparte na
połączeniowym trybie pracy.
Największą popularnością spośród technologii sieciowych cieszy się jak na razie Ethernet.
Technologia ta została opracowana na początku lat siedemdziesiątych w laboratoriach Xerox
PARC. W 1978 roku Xerox Corporation, Intel Corporation i Digital Equipment Corporation
opracowały standard Ethernetu. Został on opublikowany jako standard IEEE (Institute for
Electrical and Electronic Engineers) o numerze 802.3. Ze względu na swą popularność
technologia ta zyskała wiele odmian:
•
•
wersja oryginalna (gruby ethernet) oparta na okablowaniu koncentrycznym o dużej
odporności na zakłócenia, pozwala na łączenie dość odległych od siebie komputerów.
Do podłączenia komputera wymagany jest dodatkowy sprzęt: nadajnik-odbiornik
(ang. transceiver) oraz adapter komputera;
cienki ethernet o cieńszym okablowaniu charakteryzuje się niższym kosztem, ale i
mniejszą odpornością na zakłócenia elektromagnetyczne. Pozwala na połączenia na
Wersja: 1.1
11
•
krótszych odcinkach niż gruby ethernet. Podłączenie następuje bezpośrednio do
interfejsu sieciowego (karty sieciowej) komputera;
skrętka -- najnowsza odmiana, nie wymagająca elektromagnetycznej izolacji w postaci
kabla koncentrycznego. W odróżnieniu od poprzednich wersji, które pozwalają na
połączenie biegnące od komputera do komputera, skrętka umożliwia bezpośrednie
połączenie każdego z komputerów wprost do koncentratora lub przełącznika (ang.
switch).
Wszystkie odmiany oparte są na tej samej pakietowej technologii komunikacyjnej. W
technologii ethernetowej sprzęt nie wspiera niezawodnego przenoszenia danych -- nadawca
nie jest informowany o tym, czy pakiet został dostarczony. Gdy komputer odbiorca zostanie
wyłączony, pakiety skierowane do niego będą po prostu gubione w sieci.
Komunikacja w sieci Ethernet oparta jest na wymianie pakietów o ustalonym formacie. Pakiet
przenoszony przez Ethernet nazywany jest ramką ethernetową. Jedną z podstawowych
informacji przenoszonych przez ramkę jest adres sprzętowy odbiorcy, na podstawie którego
komputer odbierający ramkę rozpoznaje, że ramka została skierowana właśnie do niego.
Adresy ethernetowe są adresami sprzętowymi. Są to 48-bitowe adresy przypisane na stałe do
interfejsów sieciowych. Producenci interfejsów wykupują zakresy adresów ethernetowych od
IEEE (instytucja zajmuje się m. in. zarządzaniem i przydzielaniem adresów ethernetowych) i
przypisują je po kolei kolejnym egzemplarzom kart. Dzięki temu żadne dwie karty interfejsu
nie mają tego samego adresu ethernetowego.
Wersja: 1.1
12
Aby dowolne dwa komputery połączone w sieci mogły się ze sobą komunikować, niezbędne
jest określenie zasad przebiegu komunikacji i przesyłania danych. Zbiór takich zasad
nazywany jest protokołem komunikacyjnym.
Protokół komunikacyjny, wspólny dla współdziałających rozmówców, musi być określony w
sposób jednoznaczny, wykluczający możliwość jakichkolwiek niejasności i nieporozumień.
Takie określenie nazywamy specyfikacją protokołu i wymaga ono użycia bardziej
precyzyjnych narzędzi niż język potoczny. Wśród metod specyfikacji protokołów przeważają
te, związane z pojęciem automatu o skończonej liczbie stanów.
Wśród ogromnej liczby protokołów wykorzystywanych do komunikacji w sieciach, na
szczególną uwagę zasługują protokoły z rodziny TCP/IP. Jest to rodzina protokołów, na
których opiera się wiele sieci lokalnych oraz Internet. W skład tej rodziny wchodzą między
innymi protokoły:
•
•
•
•
•
IP (Internet Protocol) -- podstawowy protokół definiujący mechanizm zawodnego
przenoszenia bez użycia połączenia. Oparty jest na adresach IP konfigurowanych na
komputerach w oprogramowaniu oraz na rutowaniu czyli przekazywaniu pakietów
pomiędzy podsieciami;
ARP (Address Resolution Protocol) -- niskopoziomowy protokół służący do
dynamicznego odwzorowywania adresów IP na adresy sprzętowe. Ideą tego protokołu
jest możliwość uzyskania adresu sprzętowego komputera docelowego (w celu
zaadresowania ramki ethernetowej) poprzez wysłanie zapytania rozgłaszanego w sieci
lokalnej;
ICMP (Internet Control Message Protocol) -- protokół definiujący mechanizm
specjalnych komunikatów kontrolnych (traktowany jako wymagana część IP).
Protokół ten przenosi informacje istotne ze względu na poprawność działania sieci
oraz pozwala na autodetekcję i autokorekcję błędów konfiguracyjnych;
UDP (User Datagram Protocol) -- protokół zapewniający podstawowy mechanizm
portów wykorzystywany przez programy użytkowe przy przesyłaniu datagramów do
innych programów użytkowych;
TCP (Transmission Control Protocol) -- protokół udostępniający usługę przesyłania
danych niezawodnymi strumieniami.
Zadania stawiane przed protokołami są tak rozległe, że zdecydowano się na implementację
wielowarstwową. Protokoły korzystają z usług udostępnianych i obsługiwanych przez inne
protokoły -- np. pakiety jednego protokołu mogą wymagać przenoszenia przez sieć wewnątrz
pakietu innego protokołu. Na tej podstawie mówi się o poziomie danego protokołu. Pakiety
protokołów niskopoziomowych podróżują przez sieć bezpośrednio w ramkach ethernetowych,
im wyższy poziom protokołu tym większa liczba pakietów innych protokołów musi
obudowywać pakiet podczas podróży przez sieć.
Wersja: 1.1
13
Opublikowano model warstwowy protokołów sieciowych (nazywany modelem ISO-OSI),
opracowany z przeznaczeniem dla sieci lokalnych. Zbudowany jest on z siedmiu warstw.
1. Warstwa fizyczna (ang. physical layer) -- umożliwia przesyłanie pojedynczych bitów
między dwiema lub wieloma stacjami sprzężonymi bezpośrednio medium
komunikacyjnym (np. kablem). Zarówno jednostką usług, jak i jednostką protokołu tej
warstwy jest bit, a dostępne usługi obejmują przesłanie ciągu bitów z zachowaniem
ich sekwencji. Istnieje możliwość wykrywania nieprawidłowości transmisji przez
odbiorcę (dyskwalifikacja bitu) oraz wykrywania stanów specjalnych łącza.
Większość parametrów tej warstwy zależy od rodzaju użytego łącza fizycznego.
2. Warstwa łącza danych (ang. link layer) -- zapewnia prawidłową transmisję informacji
między stacjami sprzężonymi bezpośrednio łączem fizycznym. W szczególności
zapewnia ona wykrywanie, a często też korygowanie błędów powstałych w warstwie
fizycznej. Jeśli łącze sprzęga wiele stacji, to protokoły tej warstwy muszą zapewnić
bezkolizyjny dostęp do łącza.
3. Warstwa sieciowa (ang. network layer) -- zapewnia utworzenie drogi (lub dróg)
transmisji informacji między stacjami końcowymi przy użyciu systemów pośrednich
(węzłów). Droga ta może prowadzić przez odcinki łączy lub całe podsieci o bardzo
zróżnicowanych charakterystykach.
4. Warstwa transportu (ang. transport layer) -- oddziela wyższe warstwy od problemów
przesyłania informacji między procesami w stacjach końcowych, zapewniając
bezbłędną transmisję z wymaganymi charakterystykami, takimi jak przepustowość,
stopa błędów, opóźnienia transmisyjne. W tym celu może być konieczne
skorygowanie charakterystyk usług sieciowych. Warstwa transportowa optymalizuje
użycie usług sieciowych tak, aby wymagane warunki techniczne spełnić w sposób
możliwie najbardziej ekonomiczny, uwzględniając koszt usług sieciowych.
5. Warstwa sesji (ang. session layer) -- rozszerza usługi warstwy transportowej o środki
umożliwiające synchronizację dialogu i zarządzanie wymianą danych między jej
usługobiorcami. Ustala, który z partnerów ma prawo nadawania, by zapewnić
jednoznaczność działań, a także określa czy komunikacja jest naprzemienna, czy
równoczesna w obu kierunkach. Warstwa sesji umożliwia też definiowanie tzw.
punktów synchronizacji oraz wymuszanie odtworzenia, tj. powrotu obu uczestników
dialogu do jednoznacznego dla nich stanu określonego przez taki punkt
synchronizacji.
6. Warstwa prezentacji (ang. presentation layer) -- zapewnia przekształcenie używanej
w poszczególnych stacjach postaci informacji na pewną jednorodną postać.
Przekształcenie dotyczy wyłącznie syntaktyki, a nie semantyki informacji. Na tym
poziomie możliwa jest także kompresja informacji bądź jej zaszyfrowanie.
7. Warstwa zastosowań (ang. application layer) -- jest to warstwa najwyższa,
bezpośrednio oferująca całość usług komunikacyjnych procesom użytkowym.
Wyróżnione i szczegółowo opracowane zadania tej warstwy to przede wszystkim:
o transmisja plików oraz działanie na plikach zdalnych,
o dostęp i działanie na zdalnych bazach danych,
o praca procesu użytkowego jako terminala zdalnego komputera,
o zarządzanie transmisją i wykonywaniem zadań obliczeniowych.
Wersja: 1.1
14
Model ISO warstw oprogramowania sieciowego
Przedstawiony model powstał w wyniku prac komitetów standaryzacji. Innym modelem
warstw oprogramowania sieciowego jest model realizowany przez oprogramowanie rodziny
protokołów TCP/IP. Powstał on w oparciu o badania prowadzone równolegle z tworzeniem
protokołów. Jest to model pięciowarstwowy -- TCP/IP jest zorganizowane w cztery
koncepcyjne warstwy stanowiące nadbudowę nad piątą warstwą sprzętu:
•
•
•
•
•
warstwa fizyczna -- warstwa leżąca poza TCP/IP, realizowana przez konkretne
medium fizyczne łączące maszyny w sieci;
warstwa interfejsu sieciowego -- najniższy poziom oprogramowania TCP/IP,
odpowiedzialny za przyjmowanie datagramów IP i przesyłanie ich poprzez daną sieć;
warstwa intersieci -- warstwa ta odpowiada za obsługę komunikacji jednej maszyny z
drugą. W tej warstwie zaimplementowany jest algorytm trasowania oraz obsługa
komunikatów kontrolnych i błędów zgodnych z protokołem ICMP;
warstwa transportowa -- podstawowym zadaniem warstwy transportowej jest
zapewnienie komunikacji między jednym programem użytkownika a drugim.
Warstwa transportowa może regulować przepływ informacji, może też zapewniać
niezawodne przesyłanie: dane przychodzą bez błędów i w dobrej kolejności. Warstwa
transportowa musi umożliwiać jednoczesną obsługę kilku programów z warstwy
programów użytkowych;
warstwa programów użytkowych -- na tym poziomie użytkownicy wywołują programy
użytkowe, które mają dostęp do usług intersieci TCP/IP. Programy użytkowe
współpracują z jednym z protokołów na poziomie transportu i wysyłają lub odbierają
dane.
Wersja: 1.1
15
Model warstwowy oprogramowania sieciowego TCP/IP
Na rysunkach przedstawiono zasady realizacji modelu warstwowego TCP/IP oraz
przykładowe zależności pomiędzy najbardziej popularnymi protokołami TCP/IP.
Realizacja modelu warstwowego w TCP/IP
Wzajemne zanurzenie pakietów protokołów sieciowych
Wersja: 1.1
16
Podstawowym protokołem w rodzinie TCP/IP jest protokół IP. Definiuje on identyfikację
komputerów niezależną od sprzętu oraz steruje przepływem pakietów przez sieć. Podstawową
informacją identyfikującą komputer na poziomie fizycznym jest adres sprzętowy -- w
przypadku TCP/IP jest to 32-bitowy adres IP. W odróżnieniu od adresu sprzętowego adres IP
jest adresem niezależnym od sprzętu, nadawanym i przechowywanym przez oprogramowanie.
Adresy IP podawane ludziom zapisuje się w postaci czterech liczb dziesiętnych oddzielonych
kropkami. Każda z tych liczb odpowiada jednemu oktetowi adresu IP. Przykładowo, adres w
postaci bitowej 10000000 00001010 00000010 00011110 jest zapisywany jako
128.10.2.30.
Każdy adres można traktować jako parę (identyfikator sieci, identyfikator maszyny). W
obszarze sieci lokalnej adresy IP wszystkich komputerów charakteryzują się jednakowym
prefiksem identyfikatora sieci, którego długość zależy od klasy adresu. Klasa adresu IP jest
określana przez pięć najstarszych bitów:
•
•
•
•
•
Klasa A -- pierwszy bit równy 0, siedem bitów przeznaczonych na identyfikację sieci,
24 bity przeznaczone na adres maszyny. Klasa ta jest przeznaczona dla dużych sieci,
które mają ponad
komputerów;
Klasa B -- pierwsze dwa bity to 10, następne 14 bitów identyfikuje sieć, 16 bitów
przeznaczonych jest do identyfikacji komputera. Klasa jest przeznaczona dla sieci, w
których liczba komputerów leży w przedziale
;
Klasa C -- pierwsze trzy bity to 110, następne 21 bitów przeznaczanych jest na
identyfikator sieci, 8 bitów identyfikuje komputer. Klasa jest przeznaczona dla sieci
obejmujących mniej niż
maszyn;
Klasa D -- pierwsze cztery bity to 1110. Klasa jest przeznaczona jest do rozsyłania
grupowego (pozostałe bity to adres rozsyłania grupowego);
Klasa E -- pierwsze 5 bitów to 11110. Jest to klasa adresów zarezerwowana na
przyszłość.
Klasy adresów IP
W celu umożliwienia komunikacji pomiędzy różnymi sieciami lokalnymi, sieci są łączone
maszynami z wieloma interfejsami sieciowymi i adresami IP (nazywanymi ruterami), których
zadaniem jest między innymi wyznaczanie trasy dla pakietów przeznaczonych do innych sieci
lokalnych. Proces znajdowania trasy i przesyłania pakietów do innych sieci nazywany jest
rutingiem lub rutowaniem. Aby mieć podstawę do wyznaczania trasy dla pakietu na
podstawie adresu odbiorcy, ruter musi posiadać pewien zestaw danych charakteryzujących
topologię sieci w jego otoczeniu. Zestaw takich danych nazywany jest tablicą rutingu.
Wersja: 1.1
17
Przykład łączenia sieci fizycznych za pomocą ruterów
Protokół IP implementuje warstwę intersieci w modelu warstw oprogramowania sieciowego
TCP/IP. Większość protokołów z rodziny TCP/IP korzysta w sposób pośredni lub
bezpośredni z protokołu IP.
Wersja: 1.1
18
Elementy charakterystyki sieci komputerowych
– przykładowe opracowanie fragmentu wykładu
Najprostszą sieć można zbudować w przeciągu kilku godzin. Można
zyskać na tym bardzo wiele: współdzielić foldery i drukarki, czyli bez
wychodzenia z domu wymieniać się plikami lub wydrukować tekst na drukarce
znajdującej się u sąsiada, możliwe staną się wzajemne rozmowy przez sieć,
czaty, telekonferencje, a także sieciowe rozgrywki popularnych gier multiplayer.
Jeżeli choć jeden z użytkowników sieci ma dostęp do Internetu, będzie mógł go
udostępnić
każdemu
podpiętemu
do
wspólnej
„pajęczyny".
Dzięki
wykorzystaniu programów do dzielenia połączenia lub narzędzi wbudowanych
w system Windows 98 SE, jednego łącza będzie mogło używać więcej osób.
Pierwsze kroki.
Aby połączyć dwa komputery, co umożliwi przesyłanie informacji bez
żonglowania
dyskietkami
lub
wymieniania
twardych
dysków,
można
zastosować tanie rozwiązanie oparte na kablu szeregowym lub równoległym. Do
ustawienia połączenia wystarczy kupić kabel szeregowy typu null -modem i
połączyć go do portów COM obu komputerów. Drugie rozwiązanie - kabel
równoległy, - choć nieco droższe, zapewni prędkość przesyłu danych na
poziomie 440 KB/s, a nie 115 KB/s jak w przypadku kabla szeregowego. Kabel
równoległy podłącza się do portu LPT. Wadą tego rozwiązania jest zajęcie
portu, do którego zazwyczaj przyłącza się drukarkę. Oba sposoby połączenia
komputerów nie wymagają zakupu dodatkowych urządzeń, ale pozwalają łączyć
tylko dwa komputery jednocześnie. Kolejnym poważnym ograniczeniem jest
praktycznie jednostronna komunikacja między komputerami. W danym
momencie tylko jeden może być gospodarzem, czyli tym, który udostępnia
swoje zasoby. Drugi musi pełnić rolę gościa. Opierając się na takich
rozwiązaniach, nie zbuduje się „sieci dla, dwojga", ale raczej sieci dla jednej
osoby, która ma w domu dwa komputery. Jeżeli chcemy połączyć swoją
maszynę z większą liczbą stacji i jednocześnie korzystać z drukarki, musisz
Wersja: 1.1
19
zastosować inne rozwiązanie. Ciekawą propozycją jest zastosowanie połączenia
przy użyciu kabla UTP, czyli tzw. skrętki telefonicznej. Jest ona przeznaczona
do budowy większych sieci, ale z powodzeniem można ją zastosować do
połączenia dwóch maszyn wyposażonych w karty sieciowe. Aby jednak takie
połączenie działało bez specjalnych urządzeń, w kablu muszą się krzyżować
odpowiednie przewody. Jeśli masz narzędzie zwane zaciskarką, możesz zrobić
to sam, jeśli nie, możesz kupić gotową skrętkę „z przeplotem". Jest ona podobna
do kabla telefonicznego, lecz ma wtyczki RJ - 45 do karty sieciowej.
Po zbudowaniu najprostszej sieci, czyli po połączeniu ze sobą dwóch
komputerów, łatwo przyzwyczaisz się do wygody „natychmiastowego"
przesyłania plików, czy organizacji rozgrywek multiplayer. Do budowy
poważnych sieci potrzebne jest poważne podejście - wiąże się to z większymi
inwestycjami, a więc warto je najpierw kilkakrotnie przemyśleć. Należy
dokładnie ustalić liczbę chętnych oraz wytyczyć przebieg kabli na podstawie
planu geograficznego. Odpowiednie dryblowanie i sprzęt najlepiej kupić od
jednego, wybranego sprzedawcy i daje to możliwość uzyskania rabatów i
upustów. Przed podłączeniem kolejnych użytkowników warto się dobrze
zastanowić nad możliwością przebiegu kabli.
Sieci komputerowe buduje się w dwóch zasadniczych kształtach - ciągłej linii,
zwanej magistralą, lub w formie gwiazdy. Tańsze jest rozwiązanie oparte na
kablach BNC, jednak przerwanie magistrali w jednym miejscu wyłącza całą
sieć. W sieci o topologii magistrali przez trójniki. Drogie koncentratory potrafią
wzmocnić sygnał i dlatego, wykorzystując je, można budować bardzo rozległe
sieci.
Większa sieć.
Połączenie kablem koncentrycznym zwane jest też często połączeniem
BNC, od stosowanych w kablach końcówek zgodnie ze standardem British
Naral Connector. Kabel koncentryczny powinien mieć oporność 50 omów.
Należy też pamiętać, że - zgodnie z prawami Murphy'ego - kabel przycięty na
odpowiednią długość okazuje się zwykle za krótki. Dlatego trzeba kupić więcej
Wersja: 1.1
20
przewodu. Największy wydatek to kupno kart sieciowych. Kupując kartę,
zwracaj szczególną uwagę na giełdowe „super okazje" - często jest to po prostu
wyprzedaż złomu. Nie należy zapomnieć o szczegółach takich jak wtyczki
BNC. Służą one do połączenia kabla sieciowego z trójnikiem. Jest kilka
rodzajów wtyczek: zagniatane, lutowane i skręcane. Zgniatane są trwałe, ale i
nierozbieralne.
Wtyczki
lutowane
są
najpewniejsze,
gdyż
zapewniają
najsolidniejsze połączenia kabli. Najdroższe są wtyczki skręcane, których zaletą
jest możliwość szybkiego i łatwego odłączenia od przewodu. Trójniki, czyli
małe metalowe elementy w kształcie litery T, umożliwiające podłączenie kabla
koncentrycznego znajdują się w pudełku razem z kartą. To właśnie dzięki
trójnikom można się połączyć z głównym kablem sieci, zwanym magistralą.
Terminatory służą do zamknięcia obwodu w sieci i zapobiegają odbiciom
sygnału. Bez nich wszystkie komputery sieciowe narażone są na błędy w
funkcjonowaniu lub cała sieć nie będzie działać. Przyłączenie kabla do
zmontowanych już kart sieciowych rozpoczynasz dopiero po rozłożeniu całej
magistrali. Kiedy wszystko będzie przypięte, trudno będzie dokonać poprawek.
Kładąc przewody, nie należy ich zbytnio zaginać na zakrętach. Magistrala
powinna, jeśli to możliwe przebiegać wewnątrz budynków. Można je kłaść na
klatkach schodowych, w szybach wentylacyjnych.
BNC można stosować, jeśli maksymalna odległość między komputerami
wynosi 185 metrów. Czasami dzięki wykorzystaniu dodatkowych urządzeń,
takich jak wzmacniacze sygnału, udaje się zbudować nieco dłuższe odcinki.
Wersja: 1.1
21
Ze względu na rolę, jaką pełnią sieci możemy możemy podzielić je na
następujące typy:
Sieć peer-to-peer
W sieci tej, wszystkie komputery pracują na tych samych prawach. Każdy z
komputerów podłączonych do sieci ma własne oprogramowanie, a za
pośrednictwem sieci przesyłane są jedynie dane. Również wszyscy użytkownicy
sieci maję dostęp do wszystkich urządzeń np. do drukarki lub skanera. Sieci te
wykorzystywane są głównie w małych firmach, biurach lub dla potrzeb
domowych.
Sieć typu klient-serwer
Omawiana sieć nadaje się przede wszystkim do zastosowań w większych
firmach i przedsiębiorstwach. Są to sieci tworzone na bazie potężnych
systemów. Najbardziej wydajna maszyna spełnia rolę serwera (hosta) ponieważ
na niej właśnie są przechowywane najistotniejsze programy i dane, służy do ich
zarządzania i udostępniania innym maszynom (komputerom). Z reguły w czasie
pracy wielu użytkowników próbuje dotrzeć do danych znajdujących się na
serwerze musi być on niezwykle wydajny, oraz musi posiadać odpowiedni dysk
do przechowywania tych danych. Użytkownicy tego rodzaju sieci mogą z nich
korzystać za pośrednictwem innych podłączonych komputerów - tak zwanych
klientów, które mają jedynie dostęp do informacji znajdujących się na serwerze.
Sieć terminalowa
Sieć terminalowa jest pewnym rodzajem sieci typu klient-serwer. Różnica
polega jedynie na tym iż stanowisko robocze nie posiada osobnej jednostki
sterującej z własnym oprogramowaniem. Jedynymi urządzeniami jest monitor i
klawiatura podłączona poprzez sieć do głównego stanowiska -serwera.
Wersja: 1.1
22
Budowa sieci
Zbudowanie sieci nie wymaga bardzo skomplikowanego sprzętu. Para
komputerów może być połączona w najprostszą sieć lokalną za pomocą dwóch
kart sieciowych oraz łączącego ich kabla sieciowego. W tym kładzie karty
sieciowe pełnią rolę adaptera pomiędzy komputerem a medium transmisyjnym.
Natomiast medium transmisyjne stanowi fizyczny ośrodek rozchodzenia się
sygnałów pomiędzy nadajnikiem a odbiornikiem.
Połączenie komputerów, oraz urządzeń z nimi współpracujących na
niewielkim obszarze, nazywane jest siecią lokalną LAN (Local Area Network).
Natomiast połączenie sieci lokalnych tworzy sieć złożoną -intersieć. W
zależności od wielkości i wykonywanych funkcji, intersieci posiadają różne
określenia
• SIEĆ TERYTORIALNA (Campus network), nazywana także siecią
kampusową - obejmuje swoim zasięgiem kilka budynków znajdujących
się na terenie uczelni lub przedsiębiorstwa.
• MIEJSKA SIEĆ KOMPUTEROWA (Metropolitom Area Network,
MAŃ) - sieć obejmująca swym zasięgiem miasto.
• SIEĆ ROZLEGŁA ORAZ SIEĆ GLOBALNA (Wide Area Network,
WAN) - sieci te mogą przekraczać granice miast, krajów i kontynentów.
• SIEĆ KORPORACYJNA (Enterprise Network) - łączy systemy
wewnątrz organizacji, bez względu na system operacyjny, protokoły
komunikacyjne lub różnice aplikacji. Może to, więc być sieć typu: LAN,
MAŃ lub WAN. Stanowi ona platformę na bazie, której łączone różne
typy sprzętu oraz technologii, do których dostęp jest taki sam jak do
zasobów lokalnych.
Wersja: 1.1
23
Usługi sieci lokalnych
Nie ulega dziś wątpliwości, że grupa użytkowników ma znacznie lepsze
warunki do pracy działając w sieci, niż na odrębnych stanowiskach
komputerowych. O ile budowanie rozległych sieci nie wzbudza sprzeciwów, o
tyle propozycje tworzenia sieci lokalnych nie zawsze spotykają się z poparciem.
Przeciwnicy sieci lokalnych argumentują swoje stanowisko wysokimi kosztami
instalacji. Jednak obecnie połączenie nawet kilku komputerów nie wiąże się z
dużymi wydatkami. Natomiast korzyści z takich decyzji są nieporównywalnie
większe od poniesionych nakładów. Udogodnienia wynikające z instalacji sieci
są następujące:
 Współużytkowanie programów i plików - sieciowe wersje dużej części
popularnego oprogramowania dostępne są w rozsądnej cenie (w
porównaniu do indywidualnych wersji z licencją). Programy te
przechowywane są wraz z plikami danych w serwerze i dostępne są dla
szerokiej rzeszy użytkowników.
 Współużytkowanie zasobów sieci - zasoby sieci obejmują drukarki,
plotery oraz urządzenia pamięci masowej. Sieć zapewnia łącza
komunikacyjne, pozwalające użytkownikom współdzielić te urządzenia.
 Współużytkowanie baz danych - system zarządzania bazami danych jest
idealną aplikacją dla sieci. Umożliwia on jednoczesny dostęp wielu
użytkownikom do jednego pliku nie niszcząc jego danych.
 Ograniczenie wydatków na zakup komputerów - sieci umożliwiają
zakupy
niedrogich,
bezdyskowych
stacji
roboczych,
które
do
przechowywania danych wykorzystują napędy dysków twardych serwera.
Jest to sposób na zwiększenie liczby komputerów przy ograniczeniu
kosztów.
 Grupy robocze - sieć pozwala stworzyć grupy użytkowników
niekoniecznie pracujących w tym samym dziale. Ułatwia to tworzenie
nowych struktur, w których ludzie z różnych i odległych komórek
organizacyjnych uczestniczą w jednym projekcie.
Wersja: 1.1
24
 Oprogramowanie wspomagające prace grupy oraz zarządzanie obiegiem
dokumentów - programy tego typu wykorzystują zalety poczty
elektronicznej.
Mogą
być
wykorzystywane
przy
opracowywaniu
dokumentów, współpracy nad projektami i harmonogramami.
 Rozwój organizacji - sieci mogą zmienić strukturę organizacyjną firmy i
sposób
jej
zarządzania.
Użytkownicy
pracujący
w
określonych
wydziałach nie muszą przebywać w jednym miejscu. Biura mogą być
ulokowane tam, gdzie jest to najbardziej uzasadnione. Sieć łączy
współpracowników odrębnych wydziałów -takie rozwiązanie jest
szczególnie korzystne w projektach, których realizacja wymaga
współpracy osób z różnych działów.
 Poczta elektroniczna - Poczta (E-mail) pozwala użytkownikowi na łatwe
komunikowanie się. Wiadomości są umieszczane w „skrzynkach
pocztowych", co pozwala na odczytywanie ich w dowolnym czasie.
 Podatność na ewolucję - jedna z ważniejszych zalet stosowania sieci
lokalnych jest podatność na ewolucję. W nie sieciowych rozwiązaniach
cała moc obliczeniowa jest skupiona w jednym systemie (lub co najwyżej
w paru systemach komputerowych). Wszelkie zmiany składu instalacji są
utrudnione, gdyż mają charakter mszczący. Konieczne jest wyłączenie
instalacji w celu jej przebudowy. Poprzez rozproszenie mocy na wiele
komputerów uzyskujemy możliwość zmiany zastosowań poszczególnych
elementów, stopniowej wymiany, bądź dołączania nowych urządzeń w
sieci. Poza systemem o charakterze obliczeniowym podatność na
ewolucję pełni istotną rolę w systemach sterujących.
 Podwyższanie niezawodności - sieci lokalne stwarzają możliwość
podwyższenia niezawodności i dostępności przetwarzania danych. Wobec
różnorodności systemów składowych i ich rozproszenia, uszkodzenie
jednego z nich wywiera minimalny wpływ na pracę całości instalacji.
Dodatkowo, w niektórych przypadkach, uszkodzone elementy sieci mogą
być zastępowane przez pozostałe sprawne komponenty.
Wersja: 1.1
25
Przystępując do budowy sieci musimy przyjąć jaki typ sieci chcemy
zbudować.
Musimy
określić
określenie
trasy
przebiegu
kanałów
transmisyjnych , które w przyszłości będą służyć do realizacji połączeń.
Struktura takich połączeń nosi nazwę topologii i jest jednym z podstawowych
czynników określających parametry funkcjonalne i niezawodność sieci. Wybór
topologii jest uzależniony od technologii, którą wykorzystuje się do realizacji
sieci.
Obecnie do łączenia poszczególnych elementów sieci wykorzystuje
następujących topologie:
 Wielobok zupełny (mesh topology) - w sieci o topologii wieloboku
zupełnego każda para stacji dysponuje bezpośrednim łączem. Niestety
prostota i niezawodność nie równoważą nadmiernych kosztów, rosnących
z kwadratem liczby użytkowników. Z tego też względu topologia ta
wykorzystywana jest tylko w przypadkach, gdy liczba łączonych stacji
jest niewielka (np. w sieci telefonicznej - na najwyższych płaszczyznach
sieci międzymiastowej).
 Topologia magistrali (biisy topology), nazywana także szyną - stacje
dołączone są równolegle do jednorodnego medium transmisyjnego bez
pośrednictwa jakichkolwiek komutatorów. Transmisja w tym rodzaju
Wersja: 1.1
26
sieci ma charakter rozgłoszeniowy, czyli każda wysłana informacja
dociera do wszystkich stacji zainstalowanych w sieci. Podstawową zaletą
topologii
szyny
jest
ekonomiczne
wykorzystanie
medium
transmisyjnego, wadą - jej potencjalna zawodność: uszkodzenie szyny
powoduje unieruchomienie całej sieci.
 Topologia
drzewa
-
stanowi
połączenie
wielu
magistrali,
nie
zawierających pętli. W tej topologii niezbędny jest rozproszony
mechanizm sterowania dostępem do medium, zapobiegający kolizjom
powstałym w wyniku jednoczesnego nadawania przez dwie lub więcej
stacji.
Wersja: 1.1
27
 Topologia pierścienia (ring topology) - jest zbiorem węzłów połączonych
poprzez łącza dwupunktowe w zamknięty łańcuch. Każdy węzeł
dołączony jest do dwóch jednokierunkowych odcinków medium:
przychodzącego ze stacji poprzedniej i wychodzącego do stacji następnej.
Węzły odgrywają tu, z punktu widzenia transmisji, rolę regeneratów
sygnałów. Odbierane sygnały są retransmitowane do kolejnej stacji.
Nadana wiadomość okrąża pierścień, co pozwala na jej odbiór przez
każdą ze stacji. Sterowanie z wykorzystaniem pierścienia ma charakter
zdecentralizowany.
Wersja: 1.1
28
 Topologia gwiazdy (star topology) - polega na połączeniu wszystkich
stacji indywidualnymi łączami do wspólnego, centralnego komutatora.
Komunikacja każdej pary stacji odbywa się dzięki pośrednictwu
komutatora, dokonującego komutacji. Topologia gwiazdy wymusza
scentralizowane sterowanie siecią. Każde z wielu połączeń musi zostać
ustanowione (o ile jest to w danej chwili możliwe), utrzymywane i
rozłączone przez centralny komutator.
Jak funkcjonuje sieć?
Wersja: 1.1
29
W sieciach komputerowych dane przepływają między maszynami poprzez
specjalne kable podłączone do każdego stanowiska roboczego. Zainstalowany
system troszczy się o to, by wszystkie informacje docierały na właściwe
miejsca, a przesyłane tą drogą wiadomości nie kolidowały ze sobą. Karty
sieciowe znajdujące się wewnątrz wszystkich pecetów zajmują się dzieleniem
wiadomości w mniejsze pakiety danych. W nagłówku wysyłanego pakietu
umieszczony jest adres komputera, do którego dane mają trafić. Stąd każdej
karcie sieciowej musi zostać nadany oddzielny adres. Jeśli adres zamieszczony
na początku pakietu i przydzielony karcie zgadzają się ze sobą, informacja
zostaje zapisana na dysku twardym komputera. Kiedy wszystkie pakiety o tym
samym adresie znajdą się na dysku, transfer danych zostaje zakończony.
Przed wysłaniem pakietu informacji karta sieciowa sprawdza, czy złącze jest
wolne. W razie nieudanego transferu dane wracają do komputera, gdzie
oczekują na podjęcie kolejnej próby przesłania.
Wersja: 1.1
30
