Projekt Bbudowlany.

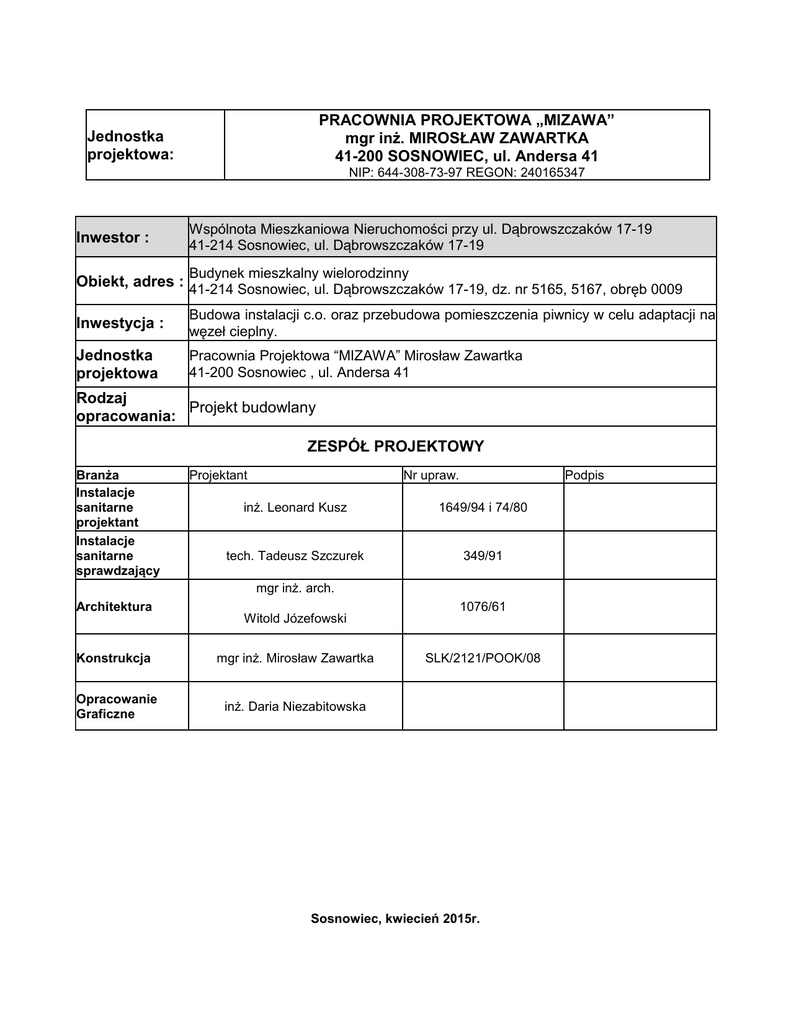

PRACOWNIA PROJEKTOWA „MIZAWA”
mgr inż. MIROSŁAW ZAWARTKA
41-200 SOSNOWIEC, ul. Andersa 41
Jednostka
projektowa:
NIP: 644-308-73-97 REGON: 240165347
Inwestor :
Wspólnota Mieszkaniowa Nieruchomości przy ul. Dąbrowszczaków 17-19
41-214 Sosnowiec, ul. Dąbrowszczaków 17-19
Obiekt, adres :
Budynek mieszkalny wielorodzinny
41-214 Sosnowiec, ul. Dąbrowszczaków 17-19, dz. nr 5165, 5167, obręb 0009
Inwestycja :
Budowa instalacji c.o. oraz przebudowa pomieszczenia piwnicy w celu adaptacji na
węzeł cieplny.
Jednostka
projektowa
Pracownia Projektowa “MIZAWA” Mirosław Zawartka
41-200 Sosnowiec , ul. Andersa 41
Rodzaj
Projekt budowlany
opracowania:
ZESPÓŁ PROJEKTOWY
Branża
Instalacje
sanitarne
projektant
Instalacje
sanitarne
sprawdzający
Projektant
Nr upraw.
Podpis
inż. Leonard Kusz
1649/94 i 74/80
tech. Tadeusz Szczurek
349/91
mgr inż. arch.
Architektura
Witold Józefowski
Konstrukcja
mgr inż. Mirosław Zawartka
Opracowanie
Graficzne
inż. Daria Niezabitowska
1076/61
SLK/2121/POOK/08
Sosnowiec, kwiecień 2015r.
PROJEKT BUDOWLANY
2. Zawartość dokumentacji:
1. Strona tytułowa.
2. Zawartość dokumentacji.
3. Spis rysunków.
4. Spis załączników.
5. Podstawa opracowania.
6. Ekspertyza techniczna stanu istniejącego budynku uwzględniająca przewidywaną
przebudowę z uwzględnieniem podłoża gruntowego.
7. Opis techniczny. Projekt budowlany.
8. Opis techniczny – projekt instalacji c.o. oraz przebudowy pomieszczenia piwnicy w
celu adaptacji na węzeł cieplny.
9. Informacja dotycząca bezpieczeństwa i ochrony zdrowia.
10. Załączniki.
11. Część rysunkowa.
3. Spis rysunków:
00
S_01
I_01
A_01
A_02
A_03
K_01
CO_01
CO_02
CO_03
CO_04
CO_05
CO_06
IS_01
Mapa ewidencyjna
Plan sytuacyjny
Rzut piwnicy – inwentaryzacja
Projekt przebudowy pomieszczenia piwnicy na węzeł cieplny
Zestawienie stolarki okiennej i ślusarki drzwiowej
Przekrój A-A - pomieszczenie węzła cieplnego
Nadproża N-1 i N-2- projekt
Rzut piwnicy – projekt instalacji c.o.
Rzut parteru – projekt instalacji c.o.
Rzut piętra I – projekt instalacji c.o.
Rzut piętra II – projekt instalacji c.o.
Rzut piętra III – projekt instalacji c.o.
Rozwinięcie instalacji c.o.
Rzut piwnicy- projekt instalacji wod-kan.
1:500
1:500
1:100
1:100
1:100
1:20
1:10
1:100
1:100
1:100
1:100
1:100
1:100
1:100,
1:50
4. Spis załączników:
Zał.1 Oświadczenia Inwestora o prawie do dysponowania nieruchomością na cele
budowlane.
Zał.2. Informacja o możliwości przyłączenia do sieci ciepłowniczej i zapewnienia
dostaw energii cieplnej do budynku przy ul. Dąbrowszczaków 17-19 w Sosnowcu
– pismo RR/MSł/756/2014 z dnia 30.09.2014r. wydane przez Tauron Ciepło S.A.
Zał.3 Oświadczenia projektantów o zgodności projektu z obowiązującymi przepisami.
Zał.4 Uprawnienia budowlane oraz zaświadczenia o przynależności do Izby Zawodowej.
5. PODSTAWA OPRACOWANIA.
5.1
5.2
5.3
5.4
5.5
Umowa - zlecenie zawarta z Inwestorem.
Mapa zasadnicza i ewidencyjna w skali 1:500.
Inwentaryzacja architektoniczno-budowlana budynku.
Wytyczne Inwestora.
Informacja o możliwości przyłączenia do sieci ciepłowniczej i zapewnienia dostaw
energii cieplnej do budynku przy ul. Dąbrowszczaków 17-19 w Sosnowcu – pismo
RR/MSł/756/2014 z dnia 30.09.2014r. wydane przez Tauron Ciepło S.A.
5.6 Literatura i materiały firmowe z zakresu instalacji centralnego ogrzewania.
5.7 Przepisy Prawa Budowlanego i obowiązujące normy.
6. EKSPERTYZA
TECHNICZNA
STANU
ISTNIEJĄCEGO
BUDYNKU
UWZGLĘDNIAJĄCA
PRZEWIDYWANĄ
PRZEBUDOWĘ
Z
UWZGLĘDNIENIEM PODŁOŻA GRUNTOWEGO.
Rodzaj
opracowania :
EKSPERTZA TECHNICZNA
Nazwa i adres
obiektu
budowlanego :
Budynek mieszkalny wielorodzinny
41-214 Sosnowiec, ul. Dąbrowszczaków 17-19, dz. nr 5165, 5167, obręb
0009
Inwestor :
Wspólnota Mieszkaniowa Nieruchomości przy ul. Dąbrowszczaków 17-19
41-214 Sosnowiec, ul. Dąbrowszczaków 17-19
Autor
opracowania :
mgr inż. Mirosław Zawartka
upr. bud.: nr ewid. SLK/2121/POOK/08
Sosnowiec ul. Andersa 41
6.1
Zakres opracowania.
Opracowanie obejmuje określenie stanu technicznego oraz stanu bezpieczeństwa
użytkowania istniejącego budynku wielorodzinnego, czterokondygnacyjnego,
podpiwniczonego uwzględniając przewidywaną przebudowę z uwzględnieniem podłoża
gruntowego.
6.2
Lokalizacja obiektu.
Obiekt jest zlokalizowany w Sosnowcu przy ul. Dąbrowszczaków 17-19 na dz. nr 5165,
5167, obręb 0009. Budynek wolnostojący, usytuowany w granicy działki.
6.3
Opis stanu istniejącego.
Budynek wielorodzinny, czterokondygnacyjny, podpiwniczony, wolnostojący. Kształt
rzutu poziomego o prostej formie prostokąta. Dach budynku wielospadowy.
Opis konstrukcji wraz z oceną techniczną.
6.4
Ocenę techniczną wykonano na podstawie dostępnej wiedzy technicznej, zebranych
materiałów i dokumentacji technicznych i archiwalnych, oględzin obiektu i jego części
składowych oraz na podstawie rozmowy z osobami użytkującymi obiekt.
Przyjęto następujące kryteria oceny:
Lp. Klasyfikacja stanu Procentowe Kryterium oceny
technicznego
zużycie
elementów
1
bardzo dobry
0-10%
Element nie wykazuje widocznych wad uszkodzeń
i zużycia
2
dobry
11-25%
Element nieznacznie zużyty, możliwe lekkie
uszkodzenia, konieczność wykonania konserwacji.
3
średni
26-50%
Element posiada widoczne zużycia. Wymagana jest
naprawa, konserwacja uzupełnienia ubytków itd.
4
nie zadowalający
51-60%
Elementy budynku uszkodzone, nie zagrażające
osobom postronnym. Wymagany jest remont wraz
z wymianą części materiałów.
5
zły
>60%
Elementy budynku znacznie uszkodzone, nie
nadające się do dalszej eksploatacji. Wymagana
wymiana materiału na nowy.
Ściany piwnicy murowane. Stan techniczny dobry.
Stolarka okienna - drewniana. Stan techniczny zły.
Ślusarka drzwiowa. Stan techniczny dobry.
Ogólny stan techniczny budynku jest dobry, elementy konstrukcyjne nie wykazują
widocznych wad ani uszkodzeń, elementy wykończeniowe w dobrym stanie
technicznym.
6.5
Wnioski i uwagi końcowe.
Proponowane rozwiązania konstrukcyjne nie wpływają negatywnie na konstrukcje i
posadowienie budynku istniejącego i nie zmieniają stanu bezpieczeństwa i przydatności
do użytkowania.
Stan techniczny budynku oraz warunki gruntowe umożliwiają wykonanie planowanych
otworów drzwiowych wraz z nadprożami.
7. OPIS TECHNICZNY. PROJEKT BUDOWLANY.
7.1 Przedmiot i zakres opracowania.
Przedmiotem niniejszego opracowania jest projekt budowy wewnętrznej instalacji
centralnego ogrzewania oraz przebudowy pomieszczenia piwnicy w celu adaptacji na
węzeł cieplny w istniejącym budynku mieszkalnym wielorodzinnym zlokalizowanym
przy ul. Dąbrowszczaków 17-19 w Sosnowcu, dz. nr 5165, 5167 obręb 0009. W
pomieszczeniu węzła cieplnego zostaną zamontowane urządzenia obsługujące instalację
centralnego ogrzewania.
Niniejszy projekt obejmuje swoim zakresem:
−
instalację centralnego ogrzewania,
−
dostosowanie pomieszczenia technicznego przeznaczonego na pomieszczenie
węzła cieplnego, w zakres czego wchodzi:
−
podział pomieszczenia technicznego w celu wydzielenia
pomieszczenia węzła cieplnego oraz pomieszczenia porządkowego,
−
wykonanie nowej posadzki ze spadkiem 1% w kierunku kratki
ściekowej,
−
wykonanie dwóch nowych nadproży drzwiowych,
−
wymiana zużytej ślusarki drzwiowej na nową stalową o wymiarach
100x200cm (do pomieszczenia węzła cieplnego) oraz montaż nowych
drzwi do pomieszczenia porządkowego o wymiarach 90x200cm,
−
wymiana zużytej stolarki okiennej drewnianej na nową z PVC w
tym samym gabarycie (124x100cm),
−
tynkowanie i malowanie ścian i stropów,
−
wykonanie zetowego kanału wentylacyjnego oraz kratki
wywiewnej,
−
montaż nowego wpustu podłogowego,
−
montaż studzienki schładzającej,
−
montaż zlewu,
−
montaż zaworu czerpalnego z końcówką do węża zlokalizowanego
nad zlewem.
−
wykonanie instalacji wod-kan w pomieszczeniu.
7.2 Forma architektoniczna i funkcja.
Budynek mieszkalny wielorodzinny czterokondygnacyjny, podpiwniczony z poddaszem
nieużytkowym. Budynek objęty opracowaniem wykonany jest w technologii tradycyjnej
murowanej z elementów drobnowymiarowych. Układ konstrukcyjny budynku opiera się
na ścianach nośnych podłużnych i poprzecznych na których oparte są stropy
poszczególnych kondygnacji. Klatka schodowa wykonana w technologii żelbetowej,
monolitycznej. Dach o konstrukcji drewnianej.
Odwodnienie dachu wykonane jest na zewnątrz budynku za pomocą rynien i rur
spustowych.
Obecnie elewacja budynku wykończona jest tynkiem cementowo-wapiennym.
7.3 Układ konstrukcyjny.
Budynek wykonany w technologii tradycyjnej murowanej
drobnowymiarowych.
Konstrukcję budynku stanowi krzyżowy układ ścian nośnych.
Fundamenty żelbetowe.
Ściany murowane.
Na ścianach nośnych wsparte są stropy kolejnych kondygnacji.
Dach o konstrukcji drewnianej.
z
elementów
Stan techniczny budynku.
Ogólny stan techniczny budynku jest dostateczny.
7.4 Dostępność osobom niepełnosprawnym – nie dotyczy.
7.5 Rozwiązania obiektu liniowego – nie dotyczy.
7.6 Zasadnicze wyposażenie budowlano – instalacyjne.
Budynek wyposażony w podstawowe wyposażenie instalacyjne – poza opracowaniem.
7.7 Instalacje techniczne – nie dotyczy.
7.7.1 Bilans mocy urządzeń elektrycznych – nie dotyczy.
7.7.2 Właściwości cieplne przegród zewnętrznych – nie dotyczy.
7.7.3 Gospodarka cieplna obiektu – nie dotyczy.
7.8 Wpływ obiektu na środowisko – nie dotyczy.
7.9 Analiza możliwości racjonalnego wykorzystania, o ile są dostępne techniczne,
środowiskowe i ekonomiczne możliwości, wysokoefektywnych systemów
alternatywnych zaopatrzenia w energię i ciepło określającą:
- charakterystykę energetyczną;
- dostępne nośniki energii;
- warunki techniczne przyłączenia do sieci zewnętrznych;
- analizę porównawczą systemu konwencjonalnego i systemu alternatywnego;
- obliczenia optymalizacyjno-porównawcze dla wybranych systemów
zaopatrzenia w energię;
−
wyniki analizy porównawczej i wybór systemu zaopatrzenia w energię;
7.10
Warunki ochrony przeciwpożarowej.
Zgodnie z rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 16
czerwca 2003r. w sprawie uzgadniania projektu budowlanego pod względem ochrony
przeciwpożarowej (Dz. U. z 2003r. nr 121 poz.1137 z pozn. zm.) ustala się warunki
ochrony przeciwpożarowej.
Projekt nie wymaga uzgodnienia z rzeczoznawcą do spraw ppoż.
7.10.1 Kategoria zagrożenia ludzi, przewidywana liczba osób na każdej kondygnacji
i w poszczególnych pomieszczeniach.
Zgodnie z „Warunkami technicznymi” obiekt klasyfikuje się do kategorii zagrożenia
ludzi ZLIV. W obiekcie nie występują pomieszczenia dla ponad 50 osób.
7.10.2 Klasa odporności pożarowej budynku oraz klasę odporności ogniowej i
stopień rozprzestrzeniania ognia elementów budowlanych.
Wymagana klasa odporności pożarowej budynku – „D”.
Elementy budynku
Klasa odporności
ogniowej budynku D
Główna konstrukcja nośna
R 30
Konstrukcja dachu
-
Strop
REI 30
Ściana zewnętrzna
REI 30
Ściana wewnętrzna
-
Przekrycie dachu
-
(-) – nie stawia się wymagań
Elementy o których mowa powyżej powinny być wykonane co najmniej z materiałów
nierozprzestrzeniających ognia (NRO).
7.10.3 Sposób zabezpieczenia przeciwpożarowego instalacji użytkowych.
Projektowana instalacja centralnego ogrzewania nie stwarza zagrożenia pożarowego,
jest wykonana wyłącznie z materiałów niepalnych. Przepusty instalacyjne w
przegrodach należy wykonać o klasie odporności ogniowej EI wymaganej dla danej
przegrody.
Do wykończenia przegród pomieszczenia wymiennikowni należy stosować materiały
klasyfikowane jako niepalne.
8. OPIS TECHNICZNY – PROJEKT INSTALACJI C.O. ORAZ PRZEBUDOWY
POMIESZCZENIA PIWNICY W CELU ADAPTACJI NA WĘZEŁ CIEPLNY.
8.1 Charakterystyka cieplna instalacji.
Obliczeniowe zapotrzebowanie ciepła na potrzeby c.o.
Parametry czynnika grzewczego:
Ciśnienie dyspozycyjne w miejscu przyłączenia:
Pojemność wodna instalacji:
Q = 113,9 kW
83/58°C
∆p = 194 kPa
727 dm3
Instalacja centralnego ogrzewania zasilana będzie z sieci ciepłowniczej w sposób
pośredni poprzez wymiennik ciepła. Przyłącze sieci ciepłowniczej zlokalizowane
zostanie w piwnicy w wydzielonym pomieszczeniu technicznym. Projekt przyłącza oraz
węzła cieplnego nie jest przedmiotem niniejszego opracowania. Granicą opracowania
jest wejście przewodów instalacji c.o. do pomieszczenia węzła.
8.2 Opis projektowanych instalacji.
Obliczenia zapotrzebowania na ciepło uwzględniają planowane ocieplenie budynku.
Dla pokrycia strat ciepła pomieszczeń obiektu, przy założonych temperaturach
wynikających z obowiązujących przepisów, przewiduje się ogrzewanie wodne
pompowe systemu dwururowego. Instalacja zasilana będzie z sieci ciepłowniczej
poprzez wymiennik ciepła. Przyłącze sieci ciepłowniczej zlokalizowane zostanie w
piwnicy w wydzielonym pomieszczeniu technicznym. Z w/w pomieszczenia wychodził
będzie jeden układ grzewczy, który zasilać będzie projektowane grzejniki na
poszczególnych kondygnacjach budynku. Główne przewody rozprowadzające należy
prowadzić w piwnicy pod sufitem. Piony prowadzić po wierzchu ścian. Piwnica i
poddasze budynku są nieogrzewane.
Projektowe obliczeniowe wartości temperatury powietrza w pomieszczeniach przyjęto
zgodnie z obowiązującymi rozporządzeniami, a parametry powietrza zewnętrznego –
zgodnie z aktualnymi normami.
Wyniki obliczeń zapotrzebowania na ciepło obiektu znajdują się w materiałach
archiwalnych Pracowni „MIZAWA”. Przyjęte w projekcie współczynniki przenikania
ciepła wynoszą (Tabela 1):
Tabela 1
U0
Typ przegrody
[W/(m²·K)]
Ściana zewnętrzna ocieplona
0,25
Ściana przyległa do dylatacji
0,70
Strop nad piwnicą
0,25
Strop pod strychem
0,20
Okno nowe
1,30
Okno stare
2,60
Drzwi zewnętrzne
1,70
Drzwi wewnętrzne
5,00
Ściana wewnętrzna
1,00
Przewody
Przewody rozdzielcze i piony wykonać z rur stalowych ocynkowanych zewnętrznie
łączonych techniką zaciskową za pomocą kształtek kielichowych z pierścieniem
uszczelniającym fabrycznie umieszczonym wewnątrz kielicha. Proponuje się
zastosować np. rury Mapress C-Stahl 1.0034 ocynkowane zewnętrznie firmy Geberit lub
inne równoważne technicznie i funkcjonalnie.
Piony oraz przewody zasilające poszczególne grzejniki należy prowadzić po wierzchu
ścian. Przewody prowadzone w piwnicy należy zaizolować cieplnie.
Przejścia przewodów instalacji przez przegrody budowlane należy wykonać w rurach
ochronnych wypełnionych niepalnym plastycznym materiałem uszczelniającym. Końce
rur należy wyprowadzić poza obrys przegrody i zabezpieczyć masą elastyczną.
Grzejniki
Do ogrzewania pomieszczeń mieszkalnych zastosowano grzejniki płytowe
niezintegrowane, bocznozasilane kompaktowe np. typu Compact firmy PURMO lub
inne równoważne technicznie i funkcjonalnie. W łazienkach zastosowano grzejniki
łazienkowe drabinkowe np. typu Santorini firmy PRMO lub inne równoważne
technicznie i funkcjonalnie.
Armatura
Dla zrównoważenia hydraulicznego instalacji przewidziano na odejściach do pionów
montaż równoważących zaworów regulacyjnych utrzymujących stałą różnicę ciśnienia
w pionie. Proponuje się zastosować zawory np. typu ASV-PV oraz ASV-I firmy
Danfoss lub inne równoważne technicznie i funkcjonalnie.
Grzejniki płytowe i łazienkowe należy wyposażyć w zawory termostatyczne z nastawą
wstępną, np. typu RA-N firmy Danfoss lub inne równoważne technicznie
i funkcjonalnie, oraz w zawory odcinające, z możliwością spustu wody z grzejnika, np.
typu RLV firmy Danfoss lub inne równoważne technicznie i funkcjonalnie.
Grzejniki w mieszkaniach należy wyposażyć w głowice termostatyczne z wbudowanym
czujnikiem i ograniczonym zakresem temperatury np. typu RAW 5116 firmy Danfoss
lub inne równoważne technicznie i funkcjonalnie. Grzejniki będą wyposażone
w odpowietrzniki.
UWAGA: Głowice termostatyczne należy montować bezpośrednio przed odbiorem,
po wykonaniu wszystkich prac. Montaż wszystkich elementów należy przeprowadzić
wg wytycznych producentów.
W najwyższych punktach instalacji należy zamontować automatyczne odpowietrznik z
zaworem odcinającym. W najniższych punkach instalacji należy zamontować zawory
odwadniające kulowe ze złączką do węża.
Izolacja termiczna
Wszystkie przewody rozprowadzające w piwnicy należy zaizolować cieplnie, natomiast
rury prowadzone w przebiciach stropu dodatkowo zabezpieczyć rurą ochronną.
Rurociągi zaizolować cieplnie otuliną izolacyjną o λ40°C ≤ 0,035 W/(mK) o grubościach
zgodnych z rozporządzeniem WT (patrz Tabela 2), np. typu HT/Armaflex produkcji
firmy Armacell lub inną równoważną technicznie i funkcjonalnie. Przewody
prowadzone w lokalach mieszkalnych nie izolować.
Tabela 2
Lp. Rodzaj przewodu lub komponentu
Minimalna grubość
izolacji cieplnej
(materiał o
współczynniku
przewodzenia ciepła
0,035 W/(m·K)1)
1
Średnica wewnętrzna do 22 mm
20 mm
2
Średnica wewnętrzna od 22 do 35 mm
30 mm
3
Średnica wewnętrzna od 35 do 100
mm
równa średnicy
wewnętrznej rury
4
Średnica wewnętrzna ponad 100 mm
100 mm
5
50% wymagań z poz. 1Przewody i armatura wg poz. 1-4
4
przechodzące przez ściany lub stropy,
skrzyżowania przewodów
6
50% wymagań z poz. 1Przewody ogrzewań centralnych,
przewody wody ciepłej i cyrkulacji
4
instalacji ciepłej wody użytkowej wg
poz. 1 -4, ułożone w komponentach
budowlanych między ogrzewanymi
pomieszczeniami różnych
użytkowników
7
Przewody wg poz. 6 ułożone w
podłodze
6 mm
Uwaga:
przy zastosowaniu materiału izolacyjnego o innym współczynniku
przenikania ciepła niż podano w tabeli - należy skorygować grubość
warstwy izolacyjnej.
1)
Kompensacja wydłużeń cieplnych
Do kompensacji wydłużeń cieplnych przewidziano kompensację naturalną,
wykorzystującą załamania tras przewodów (elementy kompensacyjne typu „L” i „Z”).
8.3 Wytyczne branżowe.
Prace budowlane:
• wykonanie przebić przez stropy i ściany oraz po wykonaniu instalacji - właściwe
zabezpieczenie przejść w zależności od wymagań szczelności,
• wykonanie mocowań pod rurociągi – przewiduje się mocowanie do ścian
i stropów za pomocą zawiesi systemowych, np. produkcji firmy Hilti lub Fisher,
• zapewnienie dostępu do armatury instalacji c.o.
8.4 Montaż i rozruch instalacji.
Całość prac należy prowadzić zgodnie z wymaganiami zawartymi w Wymaganiach
technicznych COBRTI INSTAL Zeszyt 6. Warunki techniczne wykonania i odbioru
instalacji ogrzewczych. Warszawa 2003. Ponadto, przy wykonaniu i uruchamianiu
projektowanych instalacji, należy przestrzegać szczegółowych przepisów i wymagań
wynikających z DTR zastosowanych urządzeń i technologii wykonawstwa.
Zwraca się uwagę na przestrzeganie kolejności wykonywania prac budowlanomontażowych. Zaleca się opracowanie harmonogramu prac montażowych,
koordynującego te prace z pracami budowlanymi.
Montaż i uruchomienie instalacji oraz urządzeń powinny prowadzić firmy posiadające
autoryzacje producentów zastosowanych urządzeń
8.5 Dostosowanie pomieszczenia technicznego.
Na pomieszczenie układu pomiarowo-rozliczeniowego zostało przeznaczone
pomieszczenie techniczne zlokalizowane w piwnicy budynku (rys. A_01), które należy
dostosować do wymogów „TAURON Ciepło”.
8.5.1 Prace rozbiórkowe.
Do demontażu przewidziano wybraną ślusarkę drzwiową i stolarkę okienną
przeznaczoną do wymiany (wg rys.) oraz fragment ściany (w celu powiększenia
istniejącego otworu drzwiowego i wykonania nowego otworu drzwiowego).
Prace rozbiórkowe należy rozpocząć od demontażu stolarki okiennej i ślusarki
drzwiowej. Należy w pierwszej kolejności wyjąć (o ile to możliwe) skrzydło z
ościeżnicy/ okno z ramy. Usunąć mocowania ościeżnicy/ramy do ścian, a następnie
wyjąć ościeżnicę/ramę z otworu drzwiowego/okiennego. Podczas demontażu stolarki
należy zwrócić szczególną uwagę na nie pozostawianie fragmentów szklenia, mogących
w późniejszych fazach rozbiórki zagrozić bezpieczeństwu.
Następnie należy przystąpić do wykonania nadproża a następnie demontażu fragmentu
ściany. Gruz i inne demontowane elementy budynku należy sukcesywnie usuwać poza
budynek.
8.5.2 Wykonanie posadzki.
Podłoga w pomieszczeniu węzła cieplnego powinna być gładka, niepalna, wytrzymała
na uderzenia mechaniczne i nagłe zmian temperatury. Podłogę należy wykonać ze
spadkiem min. 1% w kierunku projektowanego wpustu podłogowego. Warstwę
impregnującą należy wykonać po zakończeniu robót instalacyjnych.
8.5.3 Wykonanie nowego nadproża.
Projektuje się wymianę istniejących drzwi wraz z powiększeniem otworu drzwiowego
do pomieszczenia węzła cieplnego o wymiarach 80x200cm na nowe drzwi stalowe o
wymiarach 100x200cm (D1) oraz wstawienie nowych drzwi o wymiarach 90x200cm
(D2) w miejscu nowo powstałego otworu drzwiowego dla projektowanego
pomieszczenia porządkowego - wg rys. A_01.
W pierwszej kolejności należy wykonać dla drzwi do pomieszczenia węzła cieplnego
nadproże N-1, a dla drzwi do pomieszczenia porządkowego nadproże N-2 (wg rys.
A_01 i K_01). Projektowane nadproża drzwiowe należy wykonać z dwóch kątowników
50x50x6. Nadproża układa się na murze na wcześniej przygotowanych podlewkach z
zaprawy cementowej, następnie wypełnia się je betonem.
Następnie należy wykonać otwory drzwiowe - dla drzwi D1 otwór o szerokości 110cm i
wysokości 208cm, dla drzwi D2 otwór o szerokości 100cm i wysokości 208cm.
8.5.4 Montaż nowej ślusarki drzwiowej.
Pomieszczenie węzła cieplnego należy wyposażyć w stalowe drzwi o szerokości 1,0m i
wysokości 2,0m. Drzwi powinny mieć zamknięcie bezklamkowe i powinny otwierać się
pod naciskiem od strony pomieszczenia węzła.
Do pomieszczenia porządkowego zaprojektowano drzwi stalowe o szerokości 0,9m i
wysokości 2,0m.
Nową ślusarkę należy zamontować w miejscach projektowanych nadproży, zgodnie z
dokumentacją rysunkową. Drzwi należy mocować do ścian za pomocą dybli lub kołków.
Elementy mocujące rozmieścić w odległości 15 ÷ 25cm od każdego naroża lub słupka.
Odstępy między nimi po obwodzie ramy nie powinny być większe niż 70cm.
Należy pamiętać o prawidłowym rozmieszczeniu klinów stabilizujących ślusarkę na
czas montażu. Powinno się je umieszczać przy narożach i słupkach.
Po zamontowaniu ramy należy uszczelnić miejsca między ramą a ścianą za pomocą
pianki poliuretanowej. Przed jej użyciem ościeże trzeba zwilżyć wodą. Ościeżnice na
czas uszczelniania pianką należy usztywnić za pomocą np. drewnianych rozpórek. Po
zastygnięciu pianki nadmiar jej należy usunąć.
Uwaga: Przed zamówieniem ślusarki, wszystkie wymiary, liczbę elementów, rodzaj
ze względu na typ otwarcia należy sprawdzić na budowie.
8.5.5 Montaż nowej stolarki okiennej.
Nową stolarkę okienną należy zamontować w miejscu istniejącej zgodnie z
dokumentacją rysunkową.
Okno mocować należy do ścian za pomocą dybli lub kołków. Elementy mocujące
rozmieścić w odległości 15 – 25cm od każdego naroża lub słupka. Odstępy między nimi
po obwodzie ramy nie powinny być większe niż 70cm.
Należy pamiętać o prawidłowym rozmieszczeniu klinów stabilizujących okno na czas
montażu. Powinno się je umieszczać przy narożach i słupkach.
Po zamontowaniu ramy należy uszczelnić miejsca między oknem a ścianą za pomocą
pianki poliuretanowej. Przed jej użyciem ościeże i ramę okienną trzeba zwilżyć wodą.
Ościeżnice na czas uszczelniania pianką należy usztywnić za pomocą np. drewnianych
rozpórek. Po zastygnięciu pianki nadmiar jej należy usunąć.
W przypadku nie montowania nowej stolarki zaraz po usunięciu starej zaleca się
zasłonięcie otworów folią.
8.5.6 Podział pomieszczenia technicznego na pomieszczenie węzła cieplnego i
pomieszczenie porządkowe.
W celu wydzielenia z istniejącego pomieszczenia technicznego pomieszczenia węzła
cieplnego i pomieszczenia porządkowego należy przedzielić pomieszczenie
projektowaną ścianką wg rys. A_01. Ścianę należ wykonać z cegły ceramicznej pełnej
klasy M10 na zaprawie cementowo-wapiennej klasy M5. Projektowaną ścianę
wykończyć wg punktu 8.6.7 Prace wykończeniowe.
8.5.7 Prace wykończeniowe.
Ściany i strop węzła należy otynkować i pomalować.
W celu prawidłowego wykonania prac należy:
− oczyścić fragmenty ścian, sufitów
− wyrównać nierówności masą szpachlową,
− wykonać tynk cementowo-wapienny obustronnie,
− wykonać powłoki malarskie odporne na wilgoć (kolorystyka w jasnych odcieniach).
Uwaga: stosować materiały wykończeniowe niepalne.
8.5.8 Wentylacja.
Dla zapewnienia wentylacji pomieszczenia węzła przewidziano zetowy przewód
wentylacyjny o wymiarach 200x150 mm systemowy stalowy ocynkowany. Wlot kanału
należy umieścić 2,0m ponad poziomem terenu, natomiast nawiew należy umieścić 0,5m
ponad poziomem posadzki. Otwór wlotowy i wylotowy należy zabezpieczyć siatką
metalową. Wywiew powietrza realizowany będzie poprzez projektowaną kratkę
wentylacyjną o wymiarze 200x150mm umieszczoną pod stropem pomieszczenia i
podłączoną do istniejącego przewodu wentylacyjnego.
Uwaga: Na etapie realizacji lokalizację oraz możliwość podpięcia kratki wywiewnej
do istniejącego kanału wentylacyjnego należy ustalić z uprawnionym kominiarzem.
8.5.9 Instalacja wod-kan.
Pomieszczenie węzła cieplnego należy wyposażyć w studzienkę schładzającą o
wymiarach 0,5x0,5x1,0m (wg rys.) oraz wpust podłogowy i wykonać odprowadzenie z
projektowanego wpustu podłogowego do projektowanej studzienki schładzającej
przewodem o średnicy ∅75. Odprowadzenie ścieków ze studni schładzające wykonać
grawitacyjnie w nawiązaniu do istniejącej instalacji. W przypadku braku możliwości
grawitacyjnego odprowadzenia ścieków studzienkę schładzającą należy wyposażyć w
pompę zatapialną sterowaną pływakiem, np. typu KP150A1 firmy Grundfos lub inną
równoważną technicznie i funkcjonalnie. Na przewodzie tłocznym pompy zabudować
zawór zwrotny i odcinający. Odprowadzanie ścieków wykonać przewodem tłocznym z
PP o średnicy ∅40, który należy włączyć pod stropem do istniejącego pionu
kanalizacyjnego wskazanego na rys. IS_01.
Projektowaną studzienkę schładzającą prefabrykowaną systemową posadowić na
poduszce z chudego betonu gr. 10cm.
Dodatkowo pomieszczenie należy wyposażyć w stalowy zlew, nad którym będzie
znajdował się zawór czerpalny z końcówka do węża. Ścieki ze zlewu należy również
podłączyć do studni schładzającej.
Doprowadzenie wody zimnej do kurka czerpalnego zrealizować poprzez włączenie do
istniejącego przewodu wody zimnej. Podejście wody zimnej należy wyposażyć
w zestaw wodomierzowy wraz z armaturą odcinającą i zaworem antyskażeniowym.
8.5.10 Instalacja elektryczna.
Instalacja elektryczna powinna zapewnić oświetlenie pomieszczenia o natężeniu
minimalnym 50 lx. Wyłącznik światła należy zlokalizować wewnątrz pomieszczenia
węzła przy drzwiach wejściowych. W pomieszczeniu węzła powinno znajdować się
przynajmniej jedno gniazdko wtykowe o napięciu 220 V.
Zasilanie urządzeń elektrycznych w pomieszczeniu węzła cieplnego należy wykonać na
podstawie warunków technicznych zasilania wydanych przez właściwy odział
TAURON Dystrybucja, warunki zasilania należy uzgodnić z TAURON Ciepło (rodzaj
zasilania oraz wielkość mocy zamówionej).
Wewnątrz pomieszczenia węzła cieplnego należy przewidzieć:
• instalację oświetleniową za pomocą opraw bryzgoszczelnych o stopniu ochrony
co najmniej IP 55 (preferowane oprawy świetlówkowe 2x36 W; np. OPK 236);
wyłącznik oświetlenia należy zamontować wewnątrz pomieszczenia w pobliżu
drzwi wejściowych,
• instalację co najmniej jednego podwójnego gniazda wtyczkowego o stopniu
ochrony jw. oraz gniazda wtyczkowego pojedynczego w pobliżu studni
schładzającej w celu zasilania pompy odwadniającej,
• możliwość zasilania jedno- lub trójfazowego węzła cieplnego,
• dla wszystkich w/w obwodów należy przewidzieć zabezpieczenia różnicowoprądowe oraz odrębne zabezpieczenia nadprądowe zabudowane wewnątrz
pomieszczenia węzła w obudowie o stopniu ochrony jw.;
Uwaga: dla obwodu zasilania węzła cieplnego konieczny jest odrębny wyłącznik
różnicowo-prądowy w wykonaniu A.
•
•
połączenia wyrównawcze ułożone na tynku (np. bednarka stalowa ocynkowana)
w miejscach umożliwiających połączenie wszystkich rurociągów oraz zacisków
ochronnych;
w trakcie wykonywania przyłącza sieci ciepłowniczej zalecane jest wykonanie
uziomu /np. ułożenie 10 m bednarki w wykopie/ i połączenie z instalacją
wyrównawczą wewnątrz pomieszczenia.
Wszystkie w/w obwody należy wykonać przewodami kabelkowymi 3- lub 5-cio
żyłowymi o przekroju dobranym do obciążenia i przeznaczenia obwodu.
8.5.11 Nadzór techniczny.
Prace budowlane powinny być prowadzone pod nadzorem osób posiadających
odpowiednie uprawnienia do kierowania pracami budowlanymi. Prace budowlane
powinny być wykonywane przez wykwalifikowanych i odpowiednio przeszkolonych
pracowników. W czasie prowadzenia robót należy dokonywać częściowych odbiorów
robót zanikających:
→ wykonanie posadzki;
→ wykonanie nadproży;
→ montaż drzwi i okien;
→ wykonanie wyprawy elewacyjnej powierzchni ścian i stropu;
→ wykonanie przewodów wentylacyjnych;
→ wykonanie instalacji wod-kan;
→ wykonanie instalacji elektrycznej;
→ montaż urządzeń wchodzących w skład wyposażenia węzła cieplnego.
Odbioru powinien dokonywać Inspektor Nadzoru inwestorskiego przy udziale
Wykonawcy.
8.6 Uwagi końcowe.
Podczas wykonywania robót budowlanych należy przestrzegać aktualnych przepisów
BHP, zawartych w Rozporządzeniu Ministra Infrastruktury z dn. 06.02.2003r. (Dz. U.
nr47, poz.401). Całość robót należy wykonać zgodnie z obowiązującymi przepisami
wykonania i odbioru oraz normami branżowymi i nadzorem osoby uprawnionej.
Wszystkie zastosowane przy wykonaniu projektowanych instalacji wyroby budowlane
(materiały i urządzenia) muszą posiadać dopuszczenia do stosowania w budownictwie
oraz stosowne atesty higieniczne, bezpieczeństwa i pożarowe.
Każda zmiana prowadzenia projektowanych instalacji wymaga uzgodnienia i
koordynacji z innymi branżami.
Przedstawione w dokumentacji projektowej wyroby budowlane (urządzenia, materiały,
rozwiązania techniczne) należy traktować jako przykładowe i niewiążące ze względu na
zasady wynikające z Ustawy „Prawo zamówień publicznych” (art. 29 i 30 Dz.U. z 2013,
poz. 907, 984, 1047, 1473). Oznacza to, że Wykonawca może zaproponować inne
wyroby budowlane i innych producentów niż określono w projekcie, o ile spełniają one
warunek równoważności technicznej oraz zapewnione zostaną rozwiązania równoważne
co do osiąganej funkcjonalności całego układu będącego przedmiotem projektu.
W przypadku zastosowania rozwiązań, materiałów lub urządzeń równoważnych
Wykonawca zobowiązany jest wykazać, że proponowane przez niego rozwiązania,
materiały lub urządzenia równoważne spełniają wskazane wyżej wymagania.
Wykonawca zobowiązany jest uzgodnić z Inwestorem zastosowanie zaproponowanych,
równoważnych rozwiązań, technologii, materiałów lub urządzeń.
Zwraca się uwagę, że zastosowanie innego niż w projekcie wyrobu budowlanego może
spowodować konieczność wprowadzenia zmian w zaprojektowanych instalacjach,
wynikających ze szczegółowych parametrów technicznych i ruchowych zastosowanego
wyrobu.
9. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA.
Rodzaj
opracowania :
INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA
I OCHRONY ZDROWIA
Nazwa i adres
obiektu
budowlanego :
Budynek mieszkalny wielorodzinny
41-214 Sosnowiec, ul. Dąbrowszczaków 17-19, dz.nr 5165, 5167,
obręb 0009
Inwestor :
Wspólnota Mieszkaniowa Nieruchomości przy ul. Dąbrowszczaków 1719
41-214 Sosnowiec, ul. Dąbrowszczaków 17-19
Autor opracowania : inż. Leonard Kusz
upr. bud. nr 1649/94 i 74/80
ZAKRES ROBÓT DLA ZAMIERZENIA BUDOWLANEGO
W czasie budowy obiektu będą występować następujące roboty stwarzające
zagrożenie bezpieczeństwa i zdrowia ludzi:
− montaż instalacji centralnego ogrzewania w systemie rur stalowych,
− zabudowa grzejników płytowych i łazienkowych,
− montaż armatury odcinającej i regulacyjnej przygrzejnikowej,
− zabudowa armatury regulacyjnej i odcinającej na poszczególnych obiegach
grzewczych,
− zabezpieczenie antykorozyjne elementów stalowych,
− wykonanie izolacji termicznych na rurociągach grzewczych,
− wykonanie robót budowlanych bezpośrednio związanych z instalacją
grzewczą,
− przeprowadzenie prób szczelności instalacji grzewczej,
− płukanie instalacji centralnego ogrzewania przed uruchomieniem wodą z sieci
wodociągowej,
− przeprowadzenie próbnego rozruchu instalacji grzewczej na gorąco i regulacja,
− roboty spawalnicze,
− demontaż istniejących instalacji centralnego ogrzewania wraz z urządzeniami
grzewczymi,
− udrożnienie kanału wentylacji grawitacyjnej,
− montaż instalacji wody zimnej i kanalizacji sanitarnej,
− montaż zlewu,
− wykonanie robót budowlanych bezpośrednio związanych z instalacją wod-kan,
− przeprowadzenie prób szczelności instalacji wod-kan,
− płukanie instalacji wody zimnej przed uruchomieniem wodą z sieci
wodociągowej,
− montaż kanału zetowego,
− wykonanie robót budowlanych bezpośrednio związanych z montażem kanału
zetowego.
Wykonawca jest odpowiedzialny za jakość wykonanych robót, ich zgodność
z dokumentacją projektową, Specyfikacją Techniczną i poleceniami Kierownika
Budowy.
Całość prac związanych z wykonaniem instalacji grzewczej centralnego ogrzewania
oraz dostosowaniem pomieszczenia technicznego pod węzeł cieplny wykonać
zgodnie Polskimi Normami oraz wytycznymi zawartymi w:
− Warunkach Technicznych Wykonania i Odbioru Robót Budowlano –
Montażowych - cz. II. Instalacje sanitarne i przemysłowe.
− Wymaganiach technicznych COBRTI INSTAL Zeszyt 6. Warunki techniczne
wykonania i odbioru instalacji ogrzewczych. Warszawa 2003.
− Wymaganiach technicznych COBRTI INSTAL Zeszyt 7. Warunki Techniczne
wykonania i odbioru instalacji wodociągowych. Warszawa 07.2003 r.
− Wymaganiach technicznych COBRTI INSTAL Zeszyt 12. Warunki
Techniczne wykonania i odbioru instalacji kanalizacyjnych. Warszawa
09.2006 r.
− Wymaganiach technicznych COBRTI INSTAL. Zeszyt 5. Warunki techniczne
wykonania i odbioru instalacji wentylacyjnych. Warszawa 2002.
− Dz. U. 1997 nr 129 poz. 844 Rozporządzenie Ministra Pracy i Polityki
Socjalnej z dnia 26 września 1997 r. w sprawie ogólnych przepisów
bezpieczeństwa i higieny pracy - tekst jednolity Dz. U. nr 169 poz. 1650 –
z późniejszymi zmianami.
− Rozporządzeniu Ministra Infrastruktury z dnia 6 lutego 2003r. w sprawie
bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych
(Dz. U. Nr 47 poz. 401).
− Rozporządzeniu Ministra Gospodarki z dnia 27 kwietnia 2000r. w sprawie
bezpieczeństwa i higieny pracy przy pracach spawalniczych (Dz. U. Nr 40,
poz. 470).
− Rozporządzeniu Ministra Pracy i Polityki Społecznej z dnia 14 marca 2000r. w
sprawie bezpieczeństwa i higieny pracy przy ręcznych pracach transportowych
(Dz. U. Nr 26 poz. 313 z późniejszymi zmianami).
Dla w/w robót Kierownik budowy jest zobowiązany sporządzić lub zapewnić
sporządzenie, przed rozpoczęciem budowy planu bezpieczeństwa i ochrony
zdrowia, uwzględniającego specyfikę obiektu budowlanego, warunki prowadzenia
robót budowlanych i przepisy BHP, zawierające następujące informacje:
− plan zagospodarowania placu budowy z rozmieszczeniem wewnętrznych
ciągów
komunikacyjnych,
granic
stref
ochronnych,
urządzeń
przeciwpożarowych i sprzętu ratunkowego,
− zakres robót i kolejność realizacji poszczególnych etapów robót,
− informacje dotyczące przewidywanych zagrożeń występujących podczas
realizacji robót,
− informacje dotyczące wydzielenia i oznakowania miejsca prowadzenia robót
stwarzających zagrożenie,
− informacje o sposobie prowadzenia instruktażu pracowników przed
przystąpieniem do realizacji robót szczególnie niebezpiecznych zawierające:
• określenie zasad postępowania w przypadku wystąpienia zagrożenia,
• określenie środków ochrony indywidualnej, zabezpieczających przed skutkami zagrożeń ,
• określenie zasad bezpośredniego nadzoru nad pracami niebezpiecznymi
wraz z wyznaczeniem osób odpowiedzialnych za nadzór,
• określenie sposobu przechowywania i przemieszczania materiałów na terenie budowy,
• wskazanie środków technicznych i organizacyjnych zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych,
• wskazanie miejsca przechowywania dokumentacji budowy oraz dokumentów niezbędnych do prawidłowej eksploatacji maszyn i innych urządzeń
technicznych.
WYKAZ ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH.
Na terenie objętym opracowaniem znajdować się będzie jedynie w/w budynek,
w którym prowadzone będą roboty montażowe instalacyjne.
ELEMENTY ZAGOSPODAROWANIA TERENU, KTÓRE MOGĄ STWARZAĆ
ZAGROŻENIE BEZPIECZEŃSTWA I ZDROWIA LUDZI.
Na terenie objętym opracowaniem nie ma elementów mogących stwarzać
zagrożenie bezpieczeństwa i zdrowia ludzi.
PRZEWIDYWANE ZAGROŻENIA WYSTĘPUJĄCE PODCZAS REALIZACJI
ROBÓT BUDOWLANYCH
− Skaleczenie ostrymi krawędziami przewodów.
− Roboty prowadzone przy użyciu urządzeń elektrycznych.
WYMAGANIA BHP
− Zabezpieczenie lekkich materiałów w czasie niekorzystnych zjawisk
atmosferycznych przed niekontrolowanym ich przemieszczaniem się.
− Odpowiednie składowanie materiałów .
− Prawidłowy sposób korzystania z energii elektrycznej .
− Stosowanie odpowiednich przedłużaczy i elektronarzędzi.
− Wskazanie miejsca przechowywania dokumentacji budowy oraz dokumentów
niezbędnych do prawidłowej eksploatacji maszyn i innych urządzeń
technicznych.
Pracowników, przed przystąpieniem do robót, należy przeszkolić w zakresie BHP
oraz zapoznać ze wszelkimi zagrożeniami, jakie mogą wystąpić na placu budowy.
Roboty prowadzić zgodnie z następującymi dokumentami:
− ROZPORZĄDZENIE MINISTRA PRACY I POLITYKI SPOŁECZNEJ
z dnia 14 marca 2000 r. w sprawie bezpieczeństwa i higieny pracy przy
ręcznych pracach transportowych. (Dz. U. Nr 26 poz. 313 z późniejszymi
zmianami).
− ROZPORZĄDZENIE MINISTRA PRACY I POLITYKI SOCJALNEJ z dnia
26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny
pracy. (tekst jednolity Dz. U. nr 169 poz. 1650 - z późniejszymi zmianami).
− ROZPORZĄDZENIE MINISTRA INFRASTRUKTURY z dnia 6 lutego 2003
r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywaniu robót
budowlanych (Dz.U. Nr 47 poz.401).
MINISTRA
SPRAW
WEWNĘTRZNYCH
− ROZPORZĄDZENIE
I ADMINISTRACJI z dnia 16 czerwca 2003 w sprawie ochrony
przeciwpożarowej budynków, innych obiektów budowlanych i terenów
(Dz.U. Nr 121 z 2003 r., poz. 1138).
− ROZPORZĄDZENIU MINISTRA GOSPODARKI z dnia 27 kwietnia 2000 r.
w sprawie bezpieczeństwa i higieny pracy przy pracach spawalniczych
(Dz. U. Nr 40, poz. 470).
− USTAWA Prawo ochrony środowiska z dnia 27 kwietnia 2001 r.
(Dz. U. Nr 62, poz. 627).
ŚRODKI TECHNICZNE I ORGANIZACYJNE ZAPOBIEGAJĄCE NIEBEZPIE
CZEŃSTWOM WYNIKAJĄCYM Z WYKONANIA ROBÓT BUDOWLANYCH W
STREFACH SZCZEGÓLNEGO ZAGROŻENIA ZDROWIA.
− Wszyscy pracownicy powinni posiadać sprzęt ochrony osobistej – kaski,
rękawice ochronne, szelki, okulary ochronne, odzież ochronną
− Wszystkie narzędzia i urządzenia wykorzystywane w czasie robót
budowlanych muszą posiadać atesty oraz instrukcje określające sposób ich
użytkowania, konserwacji i przechowywania
− Odzież ochronna nie może mieć przekroczonej daty przydatności do
użytkowania
− Na terenie robót budowlanych musi znajdować się przenośna apteczka
pierwszej pomocy. W razie wypadku kierownictwo budowy zapewni dostęp do
środka lokomocji i zapewni transport do punktu pierwszej pomocy
− Roboty budowlane związane z podłączeniem i sprawdzaniem instalacji
i urządzeń grzewczych mogą być wykonywane wyłącznie przez osoby
posiadające odpowiednie uprawnienia
− Stacjonarne urządzenia elektryczne należy, co najmniej jeden raz w miesiącu
poddać okresowej kontroli pod względem bezpieczeństwa, natomiast,
co najmniej dwa razy w roku należy poddać kontroli stan i oporność izolacji
tych urządzeń
LEONARD KUSZ
(imię i nazwisko)
1649/94 i 74/80
(nr uprawnień)
SLK/IS/8102/02
(nr członkowski izby zawodowej)
Oświadczenie
Projektanta lub osoby sprawdzającej projekt budowlany.
Zgodnie z art.20 ust.4 Ustawy z dnia 7 lipca 1994 r. Prawo budowlane ( tj. Dz. U. Nr 0 z
2013r. poz. 1409 z poz. zm. ) niniejszym oświadczam, że projekt budowlany :
BUDOWA INSTALACJI C.O. ORAZ PRZEBUDOWA POMIESZCZENIA
PIWNICY W CELU ADAPTACJI NA WĘZEŁ CIEPLNY.
SOSNOWIEC, ul. Dąbrowszczaków 17-19;
dz. nr 5165, 5167, obręb 0009.
( podać nazwę projektu budowlanego i adres inwestycji )
Sporządzony w dniu
kwiecień 2015r.
dla :
Wspólnota Mieszkaniowa Nieruchomości
przy ul. Dąbrowszczaków 17-19
41-214 Sosnowiec, ul. Dąbrowszczaków 17-19
( podać nazwę inwestora)
został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.
…........…………………….
( pieczęć wraz z podpisem )
kwiecień 2015r.
(data)
TADEUSZ SZCZUREK
(imię i nazwisko)
349/91
(nr uprawnień)
SLK/IS/6906/02
(nr członkowski izby zawodowej)
Oświadczenie
Projektanta lub osoby sprawdzającej projekt budowlany.
Zgodnie z art.20 ust.4 Ustawy z dnia 7 lipca 1994 r. Prawo budowlane ( tj. Dz. U. Nr 0 z
2013r. poz. 1409 z poz. zm. ) niniejszym oświadczam, że projekt budowlany :
BUDOWA INSTALACJI C.O. ORAZ PRZEBUDOWA POMIESZCZENIA
PIWNICY W CELU ADAPTACJI NA WĘZEŁ CIEPLNY.
SOSNOWIEC, ul. Dąbrowszczaków 17-19;
dz. nr 5165, 5167, obręb 0009.
( podać nazwę projektu budowlanego i adres inwestycji )
Sporządzony w dniu
kwiecień 2015r.
dla :
Wspólnota Mieszkaniowa Nieruchomości
przy ul. Dąbrowszczaków 17-19
41-214 Sosnowiec, ul. Dąbrowszczaków 17-19
( podać nazwę inwestora)
został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.
…........…………………….
( pieczęć wraz z podpisem )
kwiecień 2015r.
(data)
WITOLD JÓZEFOWSKI
(imię i nazwisko)
1076/61
(nr uprawnień)
SL-0722
(nr członkowski izby zawodowej)
Oświadczenie
Projektanta lub osoby sprawdzającej projekt budowlany.
Zgodnie z art.20 ust.4 Ustawy z dnia 7 lipca 1994 r. Prawo budowlane ( tj. Dz. U. Nr 0 z
2013r. poz. 1409 z poz. zm. ) niniejszym oświadczam, że projekt budowlany :
BUDOWA INSTALACJI C.O. ORAZ PRZEBUDOWA POMIESZCZENIA
PIWNICY W CELU ADAPTACJI NA WĘZEŁ CIEPLNY.
SOSNOWIEC, ul. Dąbrowszczaków 17-19;
dz. nr 5165, 5167, obręb 0009.
( podać nazwę projektu budowlanego i adres inwestycji )
Sporządzony w dniu
kwiecień 2015r.
dla :
Wspólnota Mieszkaniowa Nieruchomości
przy ul. Dąbrowszczaków 17-19
41-214 Sosnowiec, ul. Dąbrowszczaków 17-19
( podać nazwę inwestora)
został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.
…........…………………….
( pieczęć wraz z podpisem )
kwiecień 2015r.
(data)
MIROSŁAW ZAWARTKA
(imię i nazwisko)
SLK/2121/POOK/08
(nr uprawnień)
SLK/BO/5696/08
(nr członkowski izby zawodowej)
Oświadczenie
Projektanta lub osoby sprawdzającej projekt budowlany.
Zgodnie z art.20 ust.4 Ustawy z dnia 7 lipca 1994 r. Prawo budowlane ( tj. Dz. U. Nr 0 z
2013r. poz. 1409 z poz. zm. ) niniejszym oświadczam, że projekt budowlany :
BUDOWA INSTALACJI C.O. ORAZ PRZEBUDOWA POMIESZCZENIA
PIWNICY W CELU ADAPTACJI NA WĘZEŁ CIEPLNY.
SOSNOWIEC, ul. Dąbrowszczaków 17-19;
dz. nr 5165, 5167, obręb 0009.
( podać nazwę projektu budowlanego i adres inwestycji )
Sporządzony w dniu
kwiecień 2015r.
dla :
Wspólnota Mieszkaniowa Nieruchomości
przy ul. Dąbrowszczaków 17-19
41-214 Sosnowiec, ul. Dąbrowszczaków 17-19
( podać nazwę inwestora)
został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.
…........…………………….
( pieczęć wraz z podpisem )
kwiecień 2015r.
(data)
