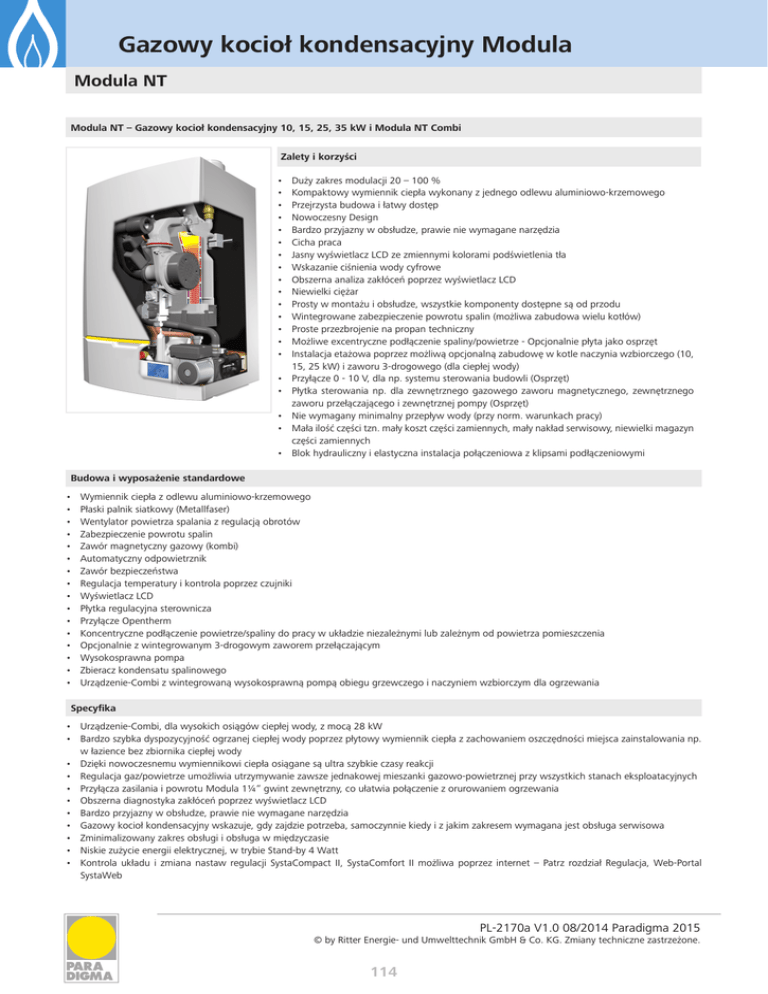

Gazowy kocioł kondensacyjny Modula

Gazowy kocioł kondensacyjny Modula
Modula NT
Modula NT – Gazowy kocioł kondensacyjny 10, 15, 25, 35 kW i Modula NT Combi
Zalety i korzyści
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Duży zakres modulacji 20 – 100 %
Kompaktowy wymiennik ciepła wykonany z jednego odlewu aluminiowo-krzemowego
Przejrzysta budowa i łatwy dostęp
Nowoczesny Design
Bardzo przyjazny w obsłudze, prawie nie wymagane narzędzia
Cicha praca
Jasny wyświetlacz LCD ze zmiennymi kolorami podświetlenia tła
Wskazanie ciśnienia wody cyfrowe
Obszerna analiza zakłóceń poprzez wyświetlacz LCD
Niewielki ciężar
Prosty w montażu i obsłudze, wszystkie komponenty dostępne są od przodu
Wintegrowane zabezpieczenie powrotu spalin (możliwa zabudowa wielu kotłów)
Proste przezbrojenie na propan techniczny
Możliwe excentryczne podłączenie spaliny/powietrze - Opcjonalnie płyta jako osprzęt
Instalacja etażowa poprzez możliwą opcjonalną zabudowę w kotle naczynia wzbiorczego (10,
15, 25 kW) i zaworu 3-drogowego (dla ciepłej wody)
Przyłącze 0 - 10 V, dla np. systemu sterowania budowli (Osprzęt)
Płytka sterowania np. dla zewnętrznego gazowego zaworu magnetycznego, zewnętrznego
zaworu przełączającego i zewnętrznej pompy (Osprzęt)
Nie wymagany minimalny przepływ wody (przy norm. warunkach pracy)
Mała ilość części tzn. mały koszt części zamiennych, mały nakład serwisowy, niewielki magazyn
części zamiennych
Blok hydrauliczny i elastyczna instalacja połączeniowa z klipsami podłączeniowymi
Budowa i wyposażenie standardowe
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Wymiennik ciepła z odlewu aluminiowo-krzemowego
Płaski palnik siatkowy (Metallfaser)
Wentylator powietrza spalania z regulacją obrotów
Zabezpieczenie powrotu spalin
Zawór magnetyczny gazowy (kombi)
Automatyczny odpowietrznik
Zawór bezpieczeństwa
Regulacja temperatury i kontrola poprzez czujniki
Wyświetlacz LCD
Płytka regulacyjna sterownicza
Przyłącze Opentherm
Koncentryczne podłączenie powietrze/spaliny do pracy w układzie niezależnymi lub zależnym od powietrza pomieszczenia
Opcjonalnie z wintegrowanym 3-drogowym zaworem przełączającym
Wysokosprawna pompa
Zbieracz kondensatu spalinowego
Urządzenie-Combi z wintegrowaną wysokosprawną pompą obiegu grzewczego i naczyniem wzbiorczym dla ogrzewania
Specyfika
• Urządzenie-Combi, dla wysokich osiągów ciepłej wody, z mocą 28 kW
• Bardzo szybka dyspozycyjność ogrzanej ciepłej wody poprzez płytowy wymiennik ciepła z zachowaniem oszczędności miejsca zainstalowania np.
w łazience bez zbiornika ciepłej wody
• Dzięki nowoczesnemu wymiennikowi ciepła osiągane są ultra szybkie czasy reakcji
• Regulacja gaz/powietrze umożliwia utrzymywanie zawsze jednakowej mieszanki gazowo-powietrznej przy wszystkich stanach eksploatacyjnych
• Przyłącza zasilania i powrotu Modula 1¼“ gwint zewnętrzny, co ułatwia połączenie z orurowaniem ogrzewania
• Obszerna diagnostyka zakłóceń poprzez wyświetlacz LCD
• Bardzo przyjazny w obsłudze, prawie nie wymagane narzędzia
• Gazowy kocioł kondensacyjny wskazuje, gdy zajdzie potrzeba, samoczynnie kiedy i z jakim zakresem wymagana jest obsługa serwisowa
• Zminimalizowany zakres obsługi i obsługa w międzyczasie
• Niskie zużycie energii elektrycznej, w trybie Stand-by 4 Watt
• Kontrola układu i zmiana nastaw regulacji SystaCompact II, SystaComfort II możliwa poprzez internet – Patrz rozdział Regulacja, Web-Portal
SystaWeb
PL-2170a V1.0 08/2014 Paradigma 2015
© by Ritter Energie- und Umwelttechnik GmbH & Co. KG. Zmiany techniczne zastrzeżone.
114
Gazowy kocioł kondensacyjny Modula
Typ urządzenia
Modula NT
3-15 kW
Modula NT
5-25 kW
Modula NT
7-35 kW
Modula NT
Combi
28 kW
0063BT3444
0063BT3444
0063BT3444
0063BT3444
0063BT3444
B23, B23P, B33,
C13(x), C33(x),
C43(x), C53,
C63(x
B23, B23P, B33,
C13(x), C33(x),
C43(x), C53,
C63(x
B23, B23P, B33,
C13(x), C33(x),
C43(x), C53,
C63(x
B23, B23P, B33,
C13(x), C33(x),
C43(x), C53,
C63(x
B23, B23P, B33,
C13, C33, C43,
C53, C63, C83,
C93
Moc obciążeniowa Hi od - do
kW
3,1 - 10,5
3,1 - 15
5,2 - 25
6,5 - 35,1
5,2 - 25
Moc obciążeniowa w trybie
ciepłej wody
kW
-
-
-
-
5,2 - 28
Moc znamionowa Pn
(50/30 °C) tryb ogrzewania
kW
3,4 - 11,2
3,4 - 15,8
5,6 - 25,5
7 - 35,9
5,6 - 25,5
Moc znamionowa Pn
(80/60 °C) tryb ogrzewania
kW
3 - 10,1
3 - 14,5
5 - 24,1
6,3 - 34
5 - 24,1
Ciężar montażowy
kg
36
36
36
32
37
Ciężar (napełniony)
kg
43
43
43
39
44
l
1,7
1,7
1,7
2,3
2,3
Ilość kondensatu, max.
l/h
1,3
1,9
3,1
4,3
3,9
Max. temperatura wody kotła
(granica zabezp.)
°C
110
110
110
110
110
Max. temperatura zasilania
°C
90
90
90
90
90
bar
0.8 / 3.0
0.8 / 3.0
0.8 / 3.0
0.8 / 3.0
0.8 / 3.0
32
35
42
45
44
Pojemność wodna kotła
Nadciśn. robocze, min./max.
Poziom hałasu, odległość 1 m
dB(A)
Technika kondensacyjna
Nr.-Ident-CE
Modula NT
3-10 kW
Technika zbiorników
Dane techniczne
Technika solar - Systemy
Modula NT
Stopień sprawności kotła
obciążenie częściowe (Hi)
(Temp. powrotu 60 °C)
%
108,8
108,5
108
108,2
108
Stopień sprawności obciąż.
pełne (Hi) (80/60 °C)
%
96,6
96,5
96,3
96,9
96,3
31
33
38
42
38
Regulacja
Stopień sprawności
Emisja
mg/
kWh
PL-2170a V1.0 08/2014 Paradigma 2015
© by Ritter Energie- und Umwelttechnik GmbH & Co. KG. Zmiany techniczne zastrzeżone.
115
Załącznik
Osprzęt systemu
Emisja NOx średnio w roku
Gazowy kocioł kondensacyjny Modula
Modula NT
Gaz i spaliny
Dyspozycyjne ciśnienie podn.
Masa strumienia spalin
obciążenie częściowe/pełne
Temp. spalin obciążenie pełne
Emisja NOx średnio w roku
Modula NT
3-10 kW
Modula NT
3-15 kW
Modula NT
5-25 kW
Modula NT
7-35 kW
Modula NT
Combi
28 kW
22
80
120
140
130
5,3 / 17,7
5,3 / 25,2
8,9 / 42,1
11,1 / 58,6
8,9
°C
62
65
80
75
75
mg/
kWh
31
33
38
42
38
GZ 50
GZ 35)
Propan techn.
GZ 50
GZ 35)
Propan techn.
GZ 50
GZ 35)
Propan techn.
GZ 50
GZ 35)
Propan techn.
GZ 50
GZ 35)
Propan techn.
Pa
Kg/s
Rodzaj gazu
Ciśnienie przyłącza gazu ziemny/propan techn
mbar
17-30/30-50
17-30/30-50
17-30/30-50
17-30/30-50
17-30/30-50
Wartość dla podłączenia gazu
ziemnego GZ 50
m³/h
1,11
1,59
2,65
3,71
2,96
Zasilanie / Powrót
G ¾“
G ¾“
G ¾“
G ¾“
G ¾“
Gaz
G ½“
G ½“
G ½“
G ½“
G ½“
60 / 100
60 / 100
60 / 100
60 / 100
60 / 100
22
28
44
57
124
Przyłącza
Spaliny/Powietrze
mm
Strona elektryczna
Pobór mocy przy pełnym
obciążeniu
bez zewnętrznych pomp i
mieszaczy
Podłączenie elektryczne
W
230 / 50 Hz
230 / 50 Hz
230 / 50 Hz
230 / 50 Hz
230 / 50 Hz
Pobór mocy w trybie Stand-by
V / Hz
W
4,4
4,4
4,4
4,4
4,4
Rodzaj zabezpieczenia
IP
X4D
X4D
X4D
X4D
X4D
PL-2170a V1.0 08/2014 Paradigma 2015
© by Ritter Energie- und Umwelttechnik GmbH & Co. KG. Zmiany techniczne zastrzeżone.
116
Gazowy kocioł kondensacyjny Modula
Technika solar - Systemy
Modula NT
Strona ciepłej wody
8,2
Specyficzna wielkość przepł.
ciepłej wody D (40 °C)
l/min
13,7
Opory po stronie wody pitnej
mbar
490
Próg wielkości przepływu min.
l/min
1,2
l
0,33
Całkowita pojemność wodna
Ciśnienie robocze (Pmw) max.
bar
8
Specyficzne wartości dla obliczenia liczby ep (wg. EnEV wzgl. DIN V 4701-10)
Modula NT
3-10 kW
Modula NT
3-15 kW
Modula NT
5-25 kW
Modula NT
7-35 kW
Modula NT
Combi
28 kW
kW
10,1
14,5
24,1
34
24,1
Stopień sprawności100 %
Moc znamionowa
h100
%
96,6
96,5
96,3
96,9
96,3
Stopień sprawności 30 %
Moc znamionowa (część.
obciąż.)
h30
%
108,8
108,5
108
108,2
108
Straty stałe gotowości wg.
DIN 4701-10
qB,70
%
1,06
0,74
0,44
0,32
0,44
Zapotrz. mocy pomocniczej
przy 100 %
Moc znamionowa
PHE,100
W
56
63
76
147
124
Zapotrz. mocy pomocniczej
przy 30 %
Moc znamionowa (częściowe
obciążenie)
PHE,30
W
18
18
18
18
25
PL-2170a V1.0 08/2014 Paradigma 2015
© by Ritter Energie- und Umwelttechnik GmbH & Co. KG. Zmiany techniczne zastrzeżone.
117
Załącznik
Osprzęt systemu
Moc znamionowa
Qn
Technika zbiorników
l/min
Regulacja
Specyficzna wielkość przepł.
ciepłej wody D (60 °C)
Technika kondensacyjna
Modula NT Combi
28 kW
Modula NT
Modula NT dla nie mieszanego obiegu grzewczego
Wraz z ną
ospraw
o
s
wy k pą
pom
WW
WW
KW
KW
Krótki opis
• Do pracy w trybie niezależnym lub zależnym od powietrza pomieszczenia
• Z regulacją ogrzewania SystaCompact II dla nie mieszanego obiegu grzewczego
• Regulacja ogrzewania SystaCompact II prowadzona jest pogodowo, z możliwością rozbudowy o funkcję sterowania pompy cyrkulacyjnej
Cechy charakterystyczne
• Przejrzysta budowa i łatwy dostęp
• Nie wymagane żadne boczne odstępy dla serwisowania
• Ekstremalnie niska emisja substancji szkodliwych, zdecydowanie
poniżej granicy dla „Blauer Engel“
• Wysoka niezawodność pracy długa żywotność dzięki wymiennikowi
ciepła z odlewu aluminiowo-krzemowego z 10 letnią gwarancją
Modula NT z wintegrowaną regulacją ogrzewania SystaCompact II dla zbiornika ciepłej wody Aqua, wysoko sprawna pompa
Bez 3-drogowego zaworu
przełączającego ULV
Numer zamów.
Modula NT
3-10 kW
Modula NT
3-15 kW
Modula NT
5-25 kW
Modula NT
7-35 kW
22-1824
22-1798
22-1799
22-1800
22-1825
22-1801
22-1802
-
Z 3-drogowym zaworem
przełączającym ULV
Numer zamów.
Zakres dostawy
Gazowy kocioł kondensacyjny • Regulacja ogrzewania SystaCompact II • Czujniki temperatury • Wysokosprawna pompa z indeksem efektywności
energetycznej (EEI) ≤ 0,23
Wskazówka
• Wintegrowany panel obsługi SystaCompact II nie może być zastosowany jako regulator temperatury pomieszczenia
• Przy zastosowaniu SystaCompact II, w razie potrzeby może być zastosowany dodatkowy panel obsługi służący jako regulator temperatury pomieszczenia (Numer zamów. 09-7424
• Przy wykonaniu z zewnętrznym zaworem przełączającym wymagana jest płytka rozszerzająca 02-6620
• Pasujące sprzęgło hydrauliczne zawarte jest w rozdziale Osprzęt systemów
PL-2170a V1.0 08/2014 Paradigma 2015
© by Ritter Energie- und Umwelttechnik GmbH & Co. KG. Zmiany techniczne zastrzeżone.
118
Modula NT dla mieszanych obiegów grzewczych i zbiornika ciepłej wody Aqua bez 3-drogowego zaworu przełączającego
Technika solar - Systemy
Modula NT
KW
Krótki opis
• Do pracy w trybie niezależnym lub zależnym od powietrza pomieszczenia
• Komfortowa regulacja ogrzewania SystaComfort II w obudowie naściennej, panel obsługi w kotle, prowadzona pogodowo
• Regulacja ogrzewania SystaComfort II może być rozbudowana o funkcje – Sterowanie pompą cyrkulacyjną – Regulacja 3. obiegu grzewczego –
Regulacja obiegu grzewczego basenu – Regulacja kotła na drewno lub kominka
Technika kondensacyjna
WW
• Przejrzysta budowa i łatwy dostęp
• Nie wymagane żadne boczne odstępy dla serwisowania
• Ekstremalnie niska emisja substancji szkodliwych, zdecydowanie
poniżej granicy dla „Blauer Engel“
• Wysoka niezawodność pracy długa żywotność dzięki wymiennikowi
ciepła z odlewu aluminiowo-krzemowego z 10 letnią gwarancją
2 mieszane obiegi grzewcze
Numer zamów.
Modula NT
3-10 kW
Modula NT
3-15 kW
Modula NT
5-25 kW
Modula NT
7-35 kW
22-1827
22-1807
22-1808
22-1809
Technika zbiorników
Cechy charakterystyczne
Układy z 2 obiegami grzewczymi
• Obsługa obydwóch obiegów grzewczych odbywa się poprzez panel obsługi wintegrowany w kotle.
• Przy zainstalowaniu 1-go dodatkowego panelu obsługi (09-7424) w pomieszczeniu mieszkalnym, możemy z tego panelu sterować obydwa
obiegi grzewcze.
• Przy zainstalowaniu 2 dodatkowych paneli obsługi (09-7424 i 09-7322) w pomieszczeniu mieszkalnym, każdy obieg grzewczy może być sterowany oddzielnie.
Układy z 3 obiegami grzewczymi
• Obsługa wszystkich 3 obiegów grzewczych odbywa się poprzez panel obsługi wintegrowany w kotle.
• Przy zainstalowaniu 1-go dodatkowego panelu obsługi (09-7424) w pomieszczeniu mieszkalnym, możemy z tego panelu sterować pierwszy i
trzeci obieg grzewczy.
• Przy zainstalowaniu 2 dodatkowych paneli obsługi (09-7424 i 09-7322) w pomieszczeniu mieszkalnym, możemy tutaj przeprowadzać sterowanie drugiego obiegu grzewczego.
•
•
•
•
Wintegrowany panel obsługi SystaComfort II nie może być zastosowany jako regulator temperatury pomieszczenia
Cena, ilustracja i opis patrz rozdział Regulacja – Regulacja ogrzewania SystaComfort II
Pasujące sprzęgło hydrauliczne zawarte jest w rozdziale Osprzęt systemów
Pompa nie jest objęta zakresem dostawy
PL-2170a V1.0 08/2014 Paradigma 2015
© by Ritter Energie- und Umwelttechnik GmbH & Co. KG. Zmiany techniczne zastrzeżone.
119
Osprzęt systemu
Wskazówka
Załącznik
Gazowy kocioł kondensacyjny • Regulacja ogrzewania SystaComfort II w obudowie naściennej dla do 2 obiegów grzewczych, Panel obsługi SystaComfort II w kotle • Czujniki temperatury
Regulacja
Zakres dostawy
Modula NT
Modula NT dla mieszanych obiegów grzewczych i Aqua EXPRESSO bez 3-drogowego zaworu przełączającego
Aqua
EXPRESSO
Wraz z ną
ospraw
o
s
wy k pą
pom
KW WW
HySk_NTExMk(2)_v1_0
Krótki opis
• Do pracy w trybie niezależnym lub zależnym od powietrza pomieszczenia
• Komfortowa regulacja ogrzewania SystaComfort II w obudowie naściennej, panel obsługi w kotle, prowadzona pogodowo
• Regulacja ogrzewania SystaComfort II może być rozbudowana o funkcje – Sterowanie pompą cyrkulacyjną – Regulacja 3. obiegu grzewczego –
Regulacja obiegu grzewczego basenu – Regulacja kotła na drewno lub kominka
Cechy charakterystyczne
• Przejrzysta budowa i łatwy dostęp
• Nie wymagane żadne boczne odstępy dla serwisowania
• Ekstremalnie niska emisja substancji szkodliwych, zdecydowanie
poniżej granicy dla „Blauer Engel“
• Wysoka niezawodność pracy długa żywotność dzięki wymiennikowi
ciepła z odlewu aluminiowo-krzemowego z 10 letnią gwarancją
2 mieszane obiegi grzewcze
Numer zamów.
Modula NT
3-10 kW
Modula NT
3-15 kW
Modula NT
5-25 kW
Modula NT
7-35 kW
22-1829
22-1813
22-1814
22-1815
Zakres dostawy
Gazowy kocioł kondensacyjny • Regulacja ogrzewania SystaComfort II w obudowie naściennej dla do 2 obiegów grzewczych 2, Panel obsługi SystaComfort II w kotle • Czujniki temperatury • Wysokosprawna pompa z indeksem efektywności energetycznej (EEI) ≤ 0,23
Wskazówka
Układy z 2 obiegami grzewczymi
• Obsługa obydwóch obiegów grzewczych odbywa się poprzez panel obsługi wintegrowany w kotle.
• Przy zainstalowaniu 1-go dodatkowego panelu obsługi (09-7424) w pomieszczeniu mieszkalnym, możemy z tego panelu sterować obydwa
obiegi grzewcze.
• Przy zainstalowaniu 2 dodatkowych paneli obsługi (09-7424 i 09-7322) w pomieszczeniu mieszkalnym, każdy obieg grzewczy może być sterowany oddzielnie.
Układy z 3 obiegami grzewczymi
• Obsługa wszystkich 3 obiegów grzewczych odbywa się poprzez panel obsługi wintegrowany w kotle.
• Przy zainstalowaniu 1-go dodatkowego panelu obsługi (09-7424) w pomieszczeniu mieszkalnym, możemy z tego panelu sterować pierwszy i
trzeci obieg grzewczy.
• Przy zainstalowaniu 2 dodatkowych paneli obsługi (09-7424 i 09-7322) w pomieszczeniu mieszkalnym, możemy tutaj przeprowadzać sterowanie drugiego obiegu grzewczego.
• Wintegrowany panel obsługi SystaComfort II nie może być zastosowany jako regulator temperatury pomieszczenia
• Cena, ilustracja i opis patrz rozdział Regulacja – Regulacja ogrzewania SystaComfort II
PL-2170a V1.0 08/2014 Paradigma 2015
© by Ritter Energie- und Umwelttechnik GmbH & Co. KG. Zmiany techniczne zastrzeżone.
120
Wraz z ną
ospraw
o
s
wy k pą
pom
Krótki opis
• Do pracy w trybie niezależnym lub zależnym od powietrza pomieszczenia
• Bez regulacji
• Przyłącze OpenTherm do podłączenia regulacji system MES, regulacji Systa, lub obcej regulacji
Cechy charakterystyczne
• Przejrzysta budowa i łatwy dostęp
• Nie wymagane żadne boczne odstępy dla serwisowania
• Ekstremalnie niska emisja substancji szkodliwych, zdecydowanie
poniżej granicy dla „Blauer Engel“
• Wysoka niezawodność pracy długa żywotność dzięki wymiennikowi
ciepła z odlewu aluminiowo-krzemowego z 10 letnią gwarancją
Technika kondensacyjna
Modula NT bez regulacji, z pompą/bez pompy, dla zewnętrznej regulacji (MES, Systa lub obca regulacja)
Technika solar - Systemy
Modula NT
Numer zamów.
Modula NT
3-10 kW
Modula NT
3-15 kW
Modula NT
5-25 kW
Modula NT
7-35 kW
22-1822
22-1783
22-1784
22-1785
Z 3-drogowym zaworem przełączającym z pompą
Numer zamów.
Modula NT
3-10 kW
Modula NT
3-15 kW
Modula NT
5-25 kW
22-1823
22-1786
22-1787
Technika zbiorników
Bez 3-drogowego zaworu przełączającego z pompą
Numer zamów.
Modula NT
3-10 kW
Modula NT
3-15 kW
Modula NT
5-25 kW
Modula NT
7-35 kW
22-1886
22-1887
22-1888
22-1889
Regulacja
Bez 3-drogowego zaworu przełączającego bez pompy
Zakres dostawy
Gazowy kocioł kondensacyjny • z lub bez wewnętrznego 3-drogowego zaworu przełączającego • z lub bez wysokosprawnej pompy z indeksem
efektywności energetycznej (EEI) ≤ 0,23
PL-2170a V1.0 08/2014 Paradigma 2015
© by Ritter Energie- und Umwelttechnik GmbH & Co. KG. Zmiany techniczne zastrzeżone.
121
Załącznik
• Regulacja system MES II i regulacja Systa patrz rozdział Regulacja
• Do modulacyjnego sterowania poprzez istniejącą regulację system MES od 03/97 do 06/2012 wymagane jest przyłącze bus / OpenTherm 02-6622
Osprzęt systemu
Wskazówka
Modula NT
Modula NT Combi dla nie mieszanego obiegu grzewczego, 3-drogowy zawór przełączający i wysokosprawna pompa
Wraz z ną
ospraw
o
s
wy k pą
pom
ULV
TA
M
PK
Modula NT
Combi
Grupa obiegu grzew.
nie mieszana
FB Systa
WW
KW
Krótki opis
• Do pracy w trybie niezależnym lub zależnym od powietrza pomieszczenia
• Regulacja ogrzewania SystaCompact II dla nie mieszanego obiegu grzewczego, prowadzona pogodowo; Sterowanie pompy cyrkulacyjnej nie jest
możliwe!
Cechy charakterystyczne
• Przejrzysta budowa i łatwy dostęp
• Nie wymagane żadne boczne odstępy dla serwisowania
• Ekstremalnie niska emisja substancji szkodliwych, zdecydowanie
poniżej granicy dla „Blauer Engel“
• Wysoka niezawodność pracy długa żywotność dzięki wymiennikowi
ciepła z odlewu aluminiowo-krzemowego z 10 letnią gwarancją
• Wysoki wydatek ciepłej wody i bardzo szybka dyspozycyjność ciepłej
wody poprzez płytowy wymiennik ciepła
• Moc cieplna przy przygotowaniu ciepłej wody do 28 kW
Modula NT Combi z wintegrowaną regulacją ogrzewania SystaCompact II, 3-drogowym zaworem przełącz. i wysokosprawną pompą
Modula NT Combi
28 kW
Numer zamów.
22-6025
Zakres dostawy
Gazowy kocioł kondensacyjny z wintegrowanym 3-drogowym zaworem przełączającym • Z regulacją ogrzewania SystaCompact II • Czujniki temperatury • Wysokosprawna pompa z indeksem efektywności energetycznej (EEI) ≤ 0,23 • Naczynie wzbiorcze (12 litrów/ 0,75 bar)
Wskazówka
• Wintegrowany panel obsługi SystaCompact II nie może być zastosowany jako regulator temperatury pomieszczenia
• Przy zastosowaniu SystaCompact II, w razie potrzeby może być zastosowany dodatkowy panel obsługi służący jako regulator temperatury pomieszczenia (Numer zamów. 09-7424)
• Zestawy przezbrojeniowe dla istniejących urządzeń Combi np. Vaillant lub Junkers patrz Osprzęt
• Pasujące sprzęgło hydrauliczne zawarte jest w rozdziale Osprzęt systemów
PL-2170a V1.0 08/2014 Paradigma 2015
© by Ritter Energie- und Umwelttechnik GmbH & Co. KG. Zmiany techniczne zastrzeżone.
122
Kompletne Pakiety Modula NT dla nie mieszanego ob. grzew. ze zbiorn. Aqua, 3-drog. zaworem przeł. i wysokosprawną pompą
Wraz z ną
ospraw
o
s
wy k pą
pom
Technika solar - Systemy
Modula NT - Pakiety
KW
Krótki opis
• Do pracy w trybie niezależnym lub zależnym od powietrza pomieszczenia
• Regulacja ogrzewania SystaCompact II dla nie mieszanego obiegu grzewczego
• Regulacja ogrzewania SystaCompact II prowadzona jest pogodowo, z możliwością rozbudowy dla funkcji - sterowanie pompy cyrkulacyjnej
Technika kondensacyjna
WW
•
•
•
•
Prosta obsługa wszystkich komponentów
Komfort dzięki w pełni automatycznej pracy
Niskie zużycie gazu - wysoki nominalny stopień wykorzystania
Dzięki pracy w trybie niezależnym od powietrza pomieszczenia
mamy możliwość zabudowy kotła w każdym pomieszczeniu
• Innowacyjny produkt o niewielkiej cenie
• Małe wymiary umożliwiają umieszczenie centrali grzewczej w niewielkich pomieszczeniach
Kompletny Pakiet Modula NT z regulacją ogrzewania SystaCompact II i zbiornikiem Aqua
Numer zamów.
Modula NT
3-15 kW
Aqua 120
Modula NT
5-25 kW
Aqua 120
Modula NT
3-15 kW
Aqua 155
Modula NT
5-25 kW
Aqua 155
Modula NT
3-15 kW
Aqua 191
Modula NT
5-25 kW
Aqua 191
02P1161
02P1162
02P1163
02P1164
02P1165
02P1166
Technika zbiorników
Cechy charakterystyczne
Regulacja
Zakres dostawy
Gazowy kocioł kondensacyjny z wintegrowanym 3-drogowym zaworem przełączającym • Z regulacją ogrzewania SystaCompact II • Czujniki temperatury • Wysokosprawna pompa z indeksem efektywności energetycznej (EEI) ≤ 0,23 • Zbiornik ciepłej wody • Zestaw armatury przyłączeniowej dla
obiegu grzewczego i obiegu zbiornika
Wskazówka
PL-2170a V1.0 08/2014 Paradigma 2015
© by Ritter Energie- und Umwelttechnik GmbH & Co. KG. Zmiany techniczne zastrzeżone.
123
Załącznik
Osprzęt systemu
• Wintegrowany panel obsługi SystaCompact II nie może być zastosowany jako regulator temperatury pomieszczenia
• Przy zastosowaniu SystaCompact II, w razie potrzeby może być zastosowany dodatkowy panel obsługi służący jako regulator temperatury pomieszczenia (Numer zamów. 09-7424)
• Pasujące sprzęgło hydrauliczne zawarte jest w rozdziale Osprzęt systemów
