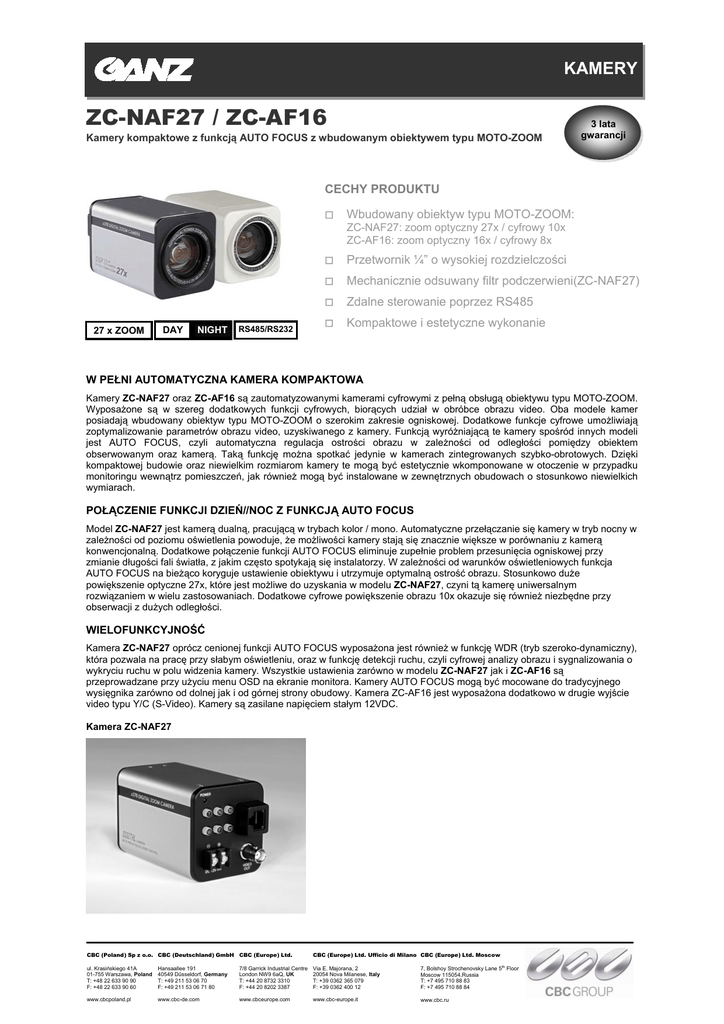

ZC-NAF27 / ZC-AF16

KAMERY
ZC-NAF27 / ZC-AF16
Kamery kompaktowe z funkcją AUTO FOCUS z wbudowanym obiektywem typu MOTO-ZOOM
3 lata
gwarancji
CECHY PRODUKTU
…
Wbudowany obiektyw typu MOTO-ZOOM:
ZC-NAF27: zoom optyczny 27x / cyfrowy 10x
ZC-AF16: zoom optyczny 16x / cyfrowy 8x
27 x ZOOM
DAY
NIGHT
RS485/RS232
…
Przetwornik ¼” o wysokiej rozdzielczości
…
Mechanicznie odsuwany filtr podczerwieni(ZC-NAF27)
…
Zdalne sterowanie poprzez RS485
…
Kompaktowe i estetyczne wykonanie
W PEŁNI AUTOMATYCZNA KAMERA KOMPAKTOWA
Kamery ZC-NAF27 oraz ZC-AF16 są zautomatyzowanymi kamerami cyfrowymi z pełną obsługą obiektywu typu MOTO-ZOOM.
Wyposażone są w szereg dodatkowych funkcji cyfrowych, biorących udział w obróbce obrazu video. Oba modele kamer
posiadają wbudowany obiektyw typu MOTO-ZOOM o szerokim zakresie ogniskowej. Dodatkowe funkcje cyfrowe umożliwiają
zoptymalizowanie parametrów obrazu video, uzyskiwanego z kamery. Funkcją wyróżniającą te kamery spośród innych modeli
jest AUTO FOCUS, czyli automatyczna regulacja ostrości obrazu w zależności od odległości pomiędzy obiektem
obserwowanym oraz kamerą. Taką funkcję można spotkać jedynie w kamerach zintegrowanych szybko-obrotowych. Dzięki
kompaktowej budowie oraz niewielkim rozmiarom kamery te mogą być estetycznie wkomponowane w otoczenie w przypadku
monitoringu wewnątrz pomieszczeń, jak również mogą być instalowane w zewnętrznych obudowach o stosunkowo niewielkich
wymiarach.
POŁĄCZENIE FUNKCJI DZIEŃ//NOC Z FUNKCJĄ AUTO FOCUS
Model ZC-NAF27 jest kamerą dualną, pracującą w trybach kolor / mono. Automatyczne przełączanie się kamery w tryb nocny w
zależności od poziomu oświetlenia powoduje, że możliwości kamery stają się znacznie większe w porównaniu z kamerą
konwencjonalną. Dodatkowe połączenie funkcji AUTO FOCUS eliminuje zupełnie problem przesunięcia ogniskowej przy
zmianie długości fali światła, z jakim często spotykają się instalatorzy. W zależności od warunków oświetleniowych funkcja
AUTO FOCUS na bieżąco koryguje ustawienie obiektywu i utrzymuje optymalną ostrość obrazu. Stosunkowo duże
powiększenie optyczne 27x, które jest możliwe do uzyskania w modelu ZC-NAF27, czyni tą kamerę uniwersalnym
rozwiązaniem w wielu zastosowaniach. Dodatkowe cyfrowe powiększenie obrazu 10x okazuje się również niezbędne przy
obserwacji z dużych odległości.
WIELOFUNKCYJNOŚĆ
Kamera ZC-NAF27 oprócz cenionej funkcji AUTO FOCUS wyposażona jest również w funkcję WDR (tryb szeroko-dynamiczny),
która pozwala na pracę przy słabym oświetleniu, oraz w funkcję detekcji ruchu, czyli cyfrowej analizy obrazu i sygnalizowania o
wykryciu ruchu w polu widzenia kamery. Wszystkie ustawienia zarówno w modelu ZC-NAF27 jak i ZC-AF16 są
przeprowadzane przy użyciu menu OSD na ekranie monitora. Kamery AUTO FOCUS mogą być mocowane do tradycyjnego
wysięgnika zarówno od dolnej jak i od górnej strony obudowy. Kamera ZC-AF16 jest wyposażona dodatkowo w drugie wyjście
video typu Y/C (S-Video). Kamery są zasilane napięciem stałym 12VDC.
Kamera ZC-NAF27
CBC (Poland) Sp z o.o. CBC (Deutschland) GmbH CBC (Europe) Ltd.
CBC (Europe) Ltd. Ufficio di Milano CBC (Europe) Ltd. Moscow
ul. Krasińskiego 41A
01-755 Warszawa, Poland
T: +48 22 633 90 90
F: +48 22 633 90 60
Hansaallee 191
40549 Dűsseldorf, Germany
T: +49 211 53 06 70
F: +49 211 53 06 71 80
7/8 Garrick Industrial Centre
London NW9 6aQ, UK
T: +44 20 8732 3310
F: +44 20 8202 3387
Via E. Majorana, 2
20054 Nova Milanese, Italy
T: +39 0362 365 079
F: +39 0362 400 12
7, Bolshoy Strochenovsky Lane 5th Floor
Moscow 115054,Russia
T: +7 495 710 88 83
F: +7 495 710 88 84
www.cbcpoland.pl
www.cbc-de.com
www.cbceurope.com
www.cbc-europe.it
www.cbc.ru
KAMERY
PARAMETRY TECHNICZNE
Model:
ZC-NAF27
ZCAF16
System TV
PAL (wersja dualna)
PAL (kolor)
Ogniskowa obiektywu
3.25 – 88 mm
3.9 – 63 mm
Współczynnik apertury
1:1.5
1:1.6
Powiększenie (ZOOM)
27x (optyczne), 10x (cyfrowe)
16x (optyczne), 8x (cyfrowe)
Przetwornik obrazu
CCD IT 1/4”, 795 x 596 pikseli
CCD IT 1/4”, 795 x 596 pikseli
Wyjście video
1 x Kompozyt: 1.0 Vp-p / 75 ohm, BNC
1.0 Vp-p / 75 ohm, BNC
Przysłona
Ręczna / Automatyczna DC
Ręczna / Automatyczna DC
Rozdzielczość (H)
470 linii TV
450 linii TV
Czułość
Tryb KOLOR: 1 lux (30 IRE)
Tryb CZ/B: 0,01 lux (30 IRE, IR off)
Tryb KOLOR: 1 lux (30 IRE)
Tryb IR: 0 lux (30 IRE)
Funkcja AGC
Automatyczna
Automatyczna
Synchronizacja
Wewnętrzna
Wewnętrzna
Współczynnik S/N
Więcej niż 48 dB
Więcej niż 48 dB (przy wyłączonym AGC)
Elektroniczna migawka
1/125 ... 1/10.000 sek. (8 poziomów)
1/125 ... 1/10.000 sek. (8 poziomów)
Balans bieli
Ręczny / automatyczny
Ręczny / automatyczny
Kompensacja BLC
Automatyczna
Automatyczna
4 niezależne obszary obrazu
4 niezależne obszary obrazu
Automatyczna
Automatyczna
Redukcja migotania
OFF/ON (migawka 1/120 sek.)
OFF/ON (migawka 1/120 sek.)
Regulacja ostrości
Ręczna / automatyczna (AUTO FOCUS)
Ręczna / automatyczna (AUTO FOCUS)
Zasilanie
12 VDC, zaciski śrubowe
12VDC, gniazdo typu Jack
Pobór mocy
Maks. 5.3 W
Maks. 4.7 W
Zdalne sterowanie
1 x port RS422/485, gniazdo typu RJ45
1 x port RS232
Funkcje dodatkowe
- Detekcja ruchu
- WDR (tryb szeroko-dynamiczny)
- NEGATYW (obraz video w negatywie)
- MIRROR (efekt odbicia lustrzanego)
- NEGATYW (obraz video w negatywie)
Warunki pracy
Temperatura: 0 ... +45°C
Temperatura: -10 ... +50°C
Wilgotność: 0 ... 60%
Wilgotność: 0 ... 80%
Ciężar
500 g 350 g
500 g 350 g
Wymiary
57 (szer.) x 68.9 (wys.) x 111.5 (dł.) mm
59.4 (szer.) x 61.2 (wys.) x 95 (dł.) mm
