program funkcjonalno – użytkowy

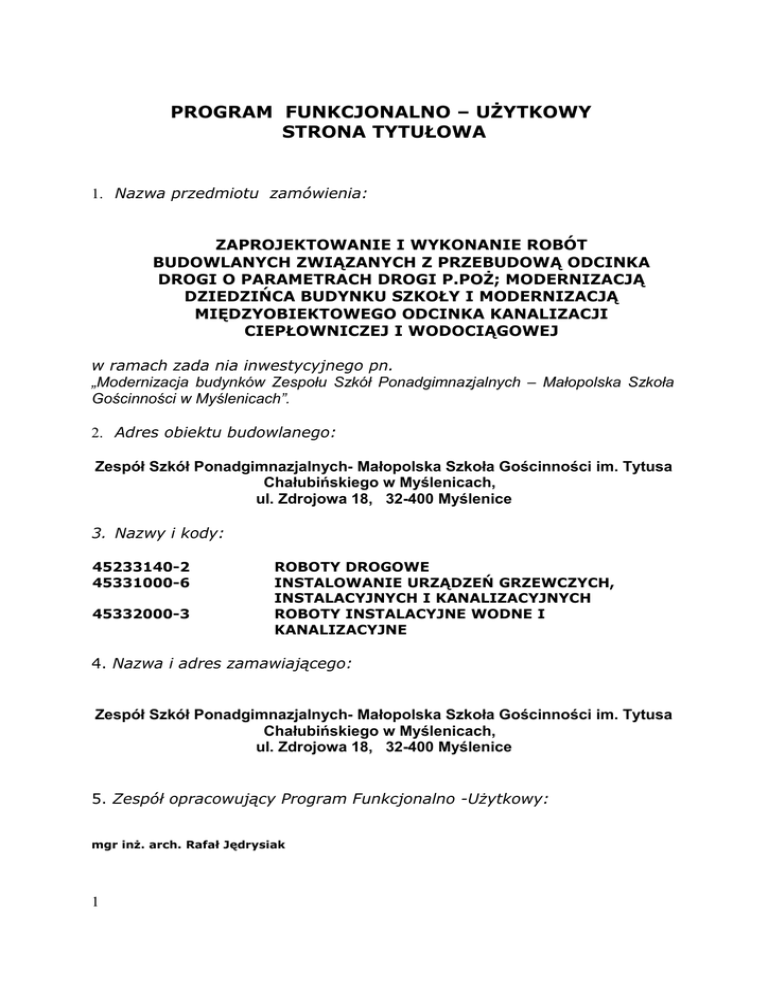

PROGRAM FUNKCJONALNO – UŻYTKOWY
STRONA TYTUŁOWA
1. Nazwa przedmiotu zamówienia:
ZAPROJEKTOWANIE I WYKONANIE ROBÓT
BUDOWLANYCH ZWIĄZANYCH Z PRZEBUDOWĄ ODCINKA
DROGI O PARAMETRACH DROGI P.POŻ; MODERNIZACJĄ
DZIEDZIŃCA BUDYNKU SZKOŁY I MODERNIZACJĄ
MIĘDZYOBIEKTOWEGO ODCINKA KANALIZACJI
CIEPŁOWNICZEJ I WODOCIĄGOWEJ
w ramach zada nia inwestycyjnego pn.
„Modernizacja budynków Zespołu Szkół Ponadgimnazjalnych – Małopolska Szkoła
Gościnności w Myślenicach”.
2. Adres obiektu budowlanego:
Zespół Szkół Ponadgimnazjalnych- Małopolska Szkoła Gościnności im. Tytusa
Chałubińskiego w Myślenicach,
ul. Zdrojowa 18, 32-400 Myślenice
3. Nazwy i kody:
45233140-2
45331000-6
45332000-3
ROBOTY DROGOWE
INSTALOWANIE URZĄDZEŃ GRZEWCZYCH,
INSTALACYJNYCH I KANALIZACYJNYCH
ROBOTY INSTALACYJNE WODNE I
KANALIZACYJNE
4. Nazwa i adres zamawiającego:
Zespół Szkół Ponadgimnazjalnych- Małopolska Szkoła Gościnności im. Tytusa
Chałubińskiego w Myślenicach,
ul. Zdrojowa 18, 32-400 Myślenice
5. Zespół opracowujący Program Funkcjonalno -Użytkowy:
mgr inż. arch. Rafał Jędrysiak
1
5. Spis zawartości programu funkcjonalno – użytkowego:
1. STRONA TYTUŁOWA
2. CZĘŚĆ OPISOWA PROGRAMU FUNKCJONALNO UŻYTKOWEGO OBEJMUJE:
2.1 OPIS OGÓLNY PRZEDMIOTU ZAMÓWIENIA
2.1.1. CHARAKTERYSTYCZNE PARAMETRY OKREŚLAJĄCE ZAKRES ROBÓT BUDOWLANYCH
2.1.2 AKTUALNE UWARUNKOWANIA WYKONANIA PRZEDMIOTU ZAMÓWIENIA
2.1.3 OGÓLNE WŁAŚCIWOŚCI FUNKCJONALNO – UŻYTKOWE
2.1.4 SZCZEGÓŁOWE WŁAŚCIWOŚCI FUNKCJONALNO- UŻYTKOWE (RODZAJE ROBÓT, ICH
LOKALIZACJA I ORIENTACYJNE WIELKOŚCI ROBÓT)
2.2 OPIS WYMAGAŃ ZAMAWIAJĄCEGO DLA PRZEDMIOTU ZAMÓWIENIA
2.2.1 WYMAGANIA ZAMAWIAJĄCEGO DOTYCZĄCE ZAKRESU I FORMY DOKUMENTACJI
PROJEKTOWEJ
2.2.2 WYMAGANIA ZAMAWIAJĄCEGO DOTYCZĄCE PRZYGOTOWANIA I REALIZACJI ROBÓT
BUDOWLANYCH
2.2.3 WYMAGANIA DOTYCZĄCE KONSTRUKCJI NAWIERZCHNI
2.2.4 WYMAGANIA DOTYCZĄCE WARUNKÓW WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH
2.2.5 WYMAGANIA DOTYCZĄCE WARUNKÓW WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH DLA
INSTALACJI SANITARNYCH
2.2.6 WYMAGANIA MATERIAŁOWE
2.2.7 WYMAGANIA DOTYCZĄCE ROZLICZENIA KOŃCOWEGO I OKRESU GWARANCYJNEGO
PRZEDMIOTOWEGO ZAMIERZENIA BUDOWLANEGO
2.2.8 WYMAGANIA FUNKCJONALNE
3. CZĘŚĆ INFORMACYJNA PROGRAMU FUNKCJONALNO UŻYTKOWEGO
3.1
OŚWIADCZENIE ZAMAWIAJĄCEGO STWIERDZAJĄCE JEGO PRAWO DO DYSPONOWANIA
NIERUCHOMOŚCIĄ NA CELE BUDOWLAENE;
3.2
INNE POSIADANE INFORMACJE I DOKUMENTY NIEZBEDNE DO ZAPROJEKTOWANIA ROBÓT
BUDOWLANYCH
3.3
PRZEPISY PRAWNE I NORMY ZWIĄZANE Z PROJEKTOWANIEM I WYKONANIEM
ZAMIERZENIA BUDOWLANEGO;
2
2. CZĘŚĆ OPISOWA PROGRAMU FUNKCJONALNO UŻYTKOWEGO
2.1 OPIS OGÓLNY PRZEDMIOTU ZAMÓWIENIA
Przedmiotem zamówienia jest zamierzenie budowlane polegające na zaprojektowaniu i wykonaniu
następujących robót budowlanych:
a) Zaprojektowanie i Wykonanie Odcinka drogi o parametrach drogi pożarowej znajdującej się od
strony zachodniej jednostki, wraz z okalającymi ją ciągami pieszymi zwanymi dalej chodnikami i
dojściami.
-Powierzchnia
istniejącej
przedmiotowej
manewrowym wynosi ok. 235 m
drogi
wraz
z
kończącym
jej
przebieg
placem
2
-Powierzchnia istniejących dojść i chodników wynosi ok. 263 m 2.
stan istniejący: Obecnie na odcinku przeznaczonym do realizacji przedmiotowego założenia
budowlanego znajduje się droga o nawierzchni betonowej , wraz z okalającymi ją chodnikami i
dojściami z płyt betonowych. Zarówno droga jak i chodniki cechują się złym stanem technicznym
nawierzchni, zapadliskami, odkształceniami, wybrzuszeniami, oraz śladami ubytków i erozji.
Przedmiot zamówienia obejmuje modernizację przedmiotowego odcinka drogi, wraz z chodnikami i
dojściami, polegające na usunięciu obecnej warstwy betonowej, płyt chodnikowych wraz z
obrzeżami, krawężnikami i wykonanie nowej nawierzchni z kostki betonowej wibroprasowanej.
Przewiduje się pozostawienie istniejącego układu geometrycznego i wysokościowego z nawiązaniem
do istniejących rzędnych. Przewiduje się zaprojektowanie i przebudowę następujących elementów :
- konstrukcji nawierzchni drogi
- chodników
- dostosowanie sposobu odprowadzenia wód opadowych na przewidzianych do remontu odcinkach
nawierzchni utwardzonej,
poprzez
istniejący system
odprowadzenia wód gruntowych, do
istniejącej kanalizacji opadowej.
-wykonanie nowych warstw wykończeniowych schodów wejściowych do budynku po stronie
zachodniej jednostki
b) Zaprojektowanie i Wykonanie Dziedzińca wewnętrznego znajdującego się w południowej części
jednostki, bezpośrednio sąsiadującego z stołówką. Dziedziniec składa się z części drogowej i
okalającej ją części stanowiącej ciągi piesze zwane dalej chodnikami i dojściami.
-Powierzchnia istniejącej części drogowej dziedzińca wynosi ok. 160m 2
-Powierzchnia istniejących dojść i chodników wynosi ok. 38 m 2
stan istniejący: Istniejący dziedziniec, zarówno w części drogowej, jak i pieszej jest wykonany z
płyt betonowych. W nawierzchni i płytach betonowych widoczne zapadliska, odkształcenia, ubytki
oraz postępująca erozja.
Przedmiot zamówienia obejmuje modernizację istniejącego dziedzińca, poprzez usunięcie obecnej
warstwy betonowej, płyt chodnikowych wraz z obrzeżami, krawężnikami i wykonanie nowej
nawierzchni z kostki betonowej wibroprasowanej, przy zachowaniu jego podziału funkcjonalnego na
3
część drogową i część pieszą, która ma stanowić
niepełnosprawnych
ruchowo,
poprzez
dojście do budynku przystosowane dla osób
skomunikowanie
go
niepełnosprawnych zlokalizowaną przy wejściu do stołówki.
z
istniejącą
rampą
dla
Przedmiot zamówienia obejmuje
zaprojektowanie i przebudowę następujących elementów :
- konstrukcji nawierzchni drogi
- chodników
- dostosowanie sposobu odprowadzenia wód opadowych na przewidzianych do remontu odcinkach
nawierzchni utwardzonej,
poprzez
istniejący system
odprowadzenia wód gruntowych, do
istniejącej kanalizacji opadowej.
-nasadzenie nowej zieleni w otoczeniu dziedzińca.
c) Zaprojektowanie i Wykonanie modernizacji międzyobiektowego odcinka instalacji centralnego
ogrzewania (rury o średnicy 2Ø150) i ciepłej wody użytkowej (rury o średnicy Ø50; Ø32),
przebiegającego
w
istniejącym
kanale
technologicznym
pomiędzy
budynkiem
kotłowni,
a
budynkiem szkoły.
długość odcinka kanału międzyobiektowego wynosi ok 75m
stan istniejący: Istniejąca przedmiotowa instalacja znajduje się w złym stanie technicznym i
wymaga całkowitej wymiany. Kanał piwniczny przez który przebiega instalacja nie jest należycie
zagospodarowany, brak utwardzonego podłoża, brak oświetlenia.
2.1.1. CHARAKTERYSTYCZNE PARAMETRY OKREŚLAJĄCE ZAKRES ROBÓT
BUDOWLANYCH
1) Istniejące parametry techniczne elementów
zagospodarowania terenu objętych
przedmiotem zamówienia
Teren objęty przedmiotem zamówienia jest terenem ogrodzonym. Posiada trzy wjazdy od ul.
Szkolnej. Wjazd główny od ul. Zdrojowej jest połączony z dziedzińcem wewnętrznym (b), o
wymiarach ok 9,5x16,5m i przylegającym do niego chodnikiem o szer. 1,5 do 2m i długości ok 23
m, parkingiem i drogą dojazdową do sali gimnastycznej zakończoną placem manewrowym (a).
-szerokość drogi wynosi ok 3,5m, długość: ok. 41,5m
-szerokość chodnika wynosi od 1,4m do 2m, długość ok 127,5m
-plac manewrowy o wymiarach ok 10,5m x 8m, wraz z przylegającym chodnikiem szer ok 2m i
długości ok 13m.
Wjazd gospodarczy połączony ze składem opału znajduje się w południowo-wschodnim narożniku
działki.
Nawierzchnia dróg i chodników zróżnicowana - betonowa i z kostki brukowej.
Teren objęty opracowaniem jest terenem uzbrojonym.
2.1.2 AKTUALNE UWARUNKOWANIA WYKONANIA PRZEDMIOTU ZAMÓWIENIA
Program funkcjonalno – użytkowy określa wymagania dotyczące zaprojektowania, realizacji,
odbioru i przekazania w użytkowanie wszystkich elementów przedmiotowego zadania.
Po podpisaniu umowy Wykonawca opracuje dokumentacje projektową obejmującą wszystkie
branże wchodzące w skład przedmiotowej inwestycji składające się na kompletną dokumentację
projektową przedmiotowego zamierzenia budowlanego.
4
Wszystkie materiały wyjściowe, uzgodnienia, decyzje pozyskuje własnym staraniem Wykonawca.
Zamawiający udzieli mu w tym celu stosownych upoważnień.
Wykonawca dołączy do projektu oświadczenie, iż jest on wykonany zgodnie z umową,
obowiązującymi przepisami, normami i wytycznymi oraz, że został wykonany w stanie kompletnym
z punktu widzenia celu, któremu ma służyć.
W ramach przygotowania materiałów wymaganych obecnie obowiązującymi przepisami i
niezbędnych do rozpoczęcia robót budowlanych Wykonawca zobowiązany będzie m.in.
do:
•
sporządzenia szczegółowego harmonogramu wykonania poszczególnych opracowań
projektowych stanowiących kompletną dokumentację wykonawczą uwzględniającego czas na
uzyskania niezbędnych opinii, uzgodnień i decyzji na wykonanie przedmiotowego zamierzenia
budowlanego. Zamawiający wymaga, aby w harmonogramie ujęty był czas wykonywania
wszystkich niezbędnych czynności w sposób zapewniający wykonanie przedmiotowego
zamierzenia budowlanego (opracowania dokumentacji i realizacji robót budowlanych ) w
terminie umownym.
•
sporządzenia
bądź
pozyskania
mapy
sytuacyjno–wysokościowej,
Mapa
do
celów
projektowych w skali 1:500 wraz z nakładką ewidencji gruntów)
•
opracowania projektów
budowlanych z uwzględnieniem wymagań: Rozporządzenia
Ministra Infrastruktury z dnia 02 września 2004r. W sprawie szczegółowego zakresu i formy
dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych
oraz programu funkcjonalno-użytkowego (Dz.U. z 2004r. Nr 202 poz. 2072)
•
skutecznego zawiadomienia stosownych organów o zamiarze wykonania robót
budowlanych – wg Ustawy z dnia 07.07.1994r.- Prawo budowlane (tekst jednolity Dz. U. z
2000 r. Nr 106 poz. 1126 z późn. zm.);w formie zgłoszenia robót budowlanych lub w formie
uzyskania decyzji o pozwoleniu na budowę.
2.1.3 OGÓLNE WŁAŚCIWOŚCI FUNKCJONALNO – UŻYTKOWE
Przedmiotem zamówienia jest zamierzenie budowlane polegające na zaprojektowaniu i wykonaniu
robót budowlanych związanych z przebudową odcinka drogi o parametrach drogi p.poż;
modernizacją dziedzińca budynku szkoły i modernizacją międzyobiektowego odcinka kanalizacji
ciepłowniczej i wodociągowej
Zaprojektowanie,
wykonanie
robót
budowlanych
i
oddanie
do
użytku
przedmiotu
zamówienia musi być zrealizowane zgodnie z obowiązującymi przepisami ustawy z dnia 7 lipca
1994 r. Prawo Budowlane (Dz. U. nr 89 poz. 414 z 1996 r.) z późniejszymi zmianami , a także musi
być również zgodne z wszelkimi aktami prawnymi właściwymi w przedmiocie zamówienia, z
przepisami techniczno-budowlanymi, obowiązującymi na terenie kraju normami, wytycznymi oraz
zasadami wiedzy technicznej.
Zakres robót budowlanych polegać ma na:
5
-wymianie istniejących zużytych
(tj. nie spełniających wymaganymi przepisami warunków
nośności i trwałości) warstw nawierzchni, tak aby powstała w ten sposób konstrukcja nawierzchni
spełniała wymagania w obowiązujących przepisach jak wysokie i walory estetyczne
-wymianie istniejącego odcinka
instalacji c.o (2Ø150) i c.w.u (Ø50; Ø32), przebiegającego w
istniejącym kanale technologicznym pomiędzy budynkiem kotłowni, a budynkiem szkoły. Czynnik
grzewczy
jak i
linia
c.w.u.
doprowadzone
będą
do
budynku
szkoły
rurami
stalowymi
preizolowanymi po istniejącej trasie.
2.1.4 SZCZEGÓŁOWE WŁAŚCIWOŚCI FUNKCJONALNO- UŻYTKOWE
2.1.4.1 Określenie zakresu wyceny całości robót
W celu oszacowania i wyceny zakresu całości robót dla potrzeb sporządzenia oferty należy kierować
się:
−
wynikami szczegółowych wizji terenowych i inwentaryzacji własnych,
−
wynikami opracowań własnych,
−
zapisami niniejszego programu funkcjonalno-użytkowego,
Koszty związane z:
- uzyskaniem niezbędnych opinii, zezwoleń, zgłoszeń i materiałów składających się na kompletną
dokumentację projektowej przedmiotowego zamierzenia budowlanego,
- wykonaniem i przygotowaniem kompletnej dokumentacji projektowej przedmiotowego
zamierzenia budowlanego,
- prowadzeniem budowy tzw. koszty ogólne realizacji budowy,
należy uwzględnić w ofercie cenowej wliczając je w ceny jednostkowe wykonania poszczególnych
asortymentów robót wymienionych w tabeli elementów rozliczeniowych stanowiących załącznik nr 1
do przedmiotowego PFU.
Przyjmuje się, że w kosztach robót drogowych znajdują się następujące asortymenty robót
budowlanych:
- w zakresie robót drogowych wystąpią w szczególności:
•
roboty przygotowawcze (w tym tyczenie geodezyjne, roboty rozbiórkowe wszystkich
niezbędnych elementów zlokalizowanych w granicach zakresu opracowania
•
wykonanie wykopów,
•
wykonanie podbudowy,
•
wykonanie warstwy nawierzchni z kostki betonowej,
•
wykonanie robót wykończeniowych (w tym plantowanie i obsianie trawą ,zieleńców),
- W zakresie robót instalacyjnych wystąpią w szczególności:
6
•
roboty przygotowawcze
•
roboty rozbiórkowe
•
roboty montażowe NOWEJ INSTALACJI
•
zabezpieczenia antykorozyjne
•
próby szczelnościowe
•
roboty izolacyjne
•
roboty porządkowe
2.1.4.2 Określenie zakresu planowanych robót
(RODZAJE ROBÓT, ICH LOKALIZACJA I ORIENTACYJNE WIELKOŚCI ROBÓT)
•
Roboty drogowe.
-Odcinek drogi wewnętrznej o parametrach drogi pożarowej, stanowiący zakres przedmiotowego
zamierzenia budowlanego stanowi odcinek o długości ok. 41,5m, szerokość drogi wynosi ok 3,5m,
zakończenie drogi stanowi plac manewrowy o wymiarach ok 10,5m x 8m, wraz z przylegającym
chodnikiem szer ok 2m i długości ok 13m.
-Od zachodu do drogi przylega chodnik o szer. od 1,4m do 2m, długość ok 127,5m opasujący także
budynek sali gimnastycznej od zachodu i północy po stronie placu manewrowego.
-Chodnik o tych samych parametrach znajduje się także jako przewidziany do przebudowy w części
pieszej planowanego do przebudowy dziedzińca wewnętrznego.
Orientacyjna powierzchnia jezdni (nawierzchni z kostki wibroprasowanej) wynosi ok. 235 m2
Szacunkowe określenie Konstrukcji nawierzchni drogi pożarowej i placu manewrowego:
8 cm – kostka betonowa wibroprasowana
3 cm – podsypka cementowo-piaskowa 1:4
30 cm – kruszywo łamane stabilizowane mechanicznie
15 cm - kruszywo stabilizowane cementem Rm=2,5 MPa
56 cm – RAZEM
do drogi przylega chodnik o szerokości
od 1,4m do 2m, łącznej długość ok 127,5m
o przewidywanej nawierzchni z kostki betonowej wibroprasowanej.
-Szacunkowa powierzchnia chodników do przebudowy wzdłuż drogi o parametrach drogi p.poż.
wynosi ok. 263 m2
-Szacunkowa powierzchnia chodnika dziedzińca wewnętrznego do przebudowy wynosi ok 38 m2
Szacunkowa suma powierzchni chodników wynosić będzie ok 301 m2
Chodniki winny posiadać parametry zgodne z obowiązującymi przepisami wraz uwzględnieniem
sposobu odwodnienia chodnika i jezdni na powyższych odcinkach.
Szacunkowe określenie Konstrukcji nawierzchni chodników:
8 cm – kostka brukowa betonowa wibroprasowana
3 cm – podsypka piaskowa
15 cm – kruszywo łamane stabilizowane mechanicznie
10 cm – kruszywo stabilizowane cementem Rm=1,5 MPa
36 cm – RAZEM
-Kolejnym elementem stanowiącym zakres przedmiotowego zamierzenia budowlanego w części
drogowej, jest Dziedziniec
kołowego, wynosi ok. 160m
7
2
wewnętrzny o nawierzchni umożliwiającej wprowadzenie ruchu
i ma kształt zbliżony do prostokąta o wymiarach ok. 9,5 x16,5m
Dziedziniec winien posiadać parametry zgodne z obowiązującymi przepisami wraz uwzględnieniem
sposobu odwodnienia.
Szacunkowe określenie Konstrukcji nawierzchni dziedzińca:
8 cm - kostka brukowa betonowa wibroprasowana
3 cm – podsypka cementowo-piaskowa 1:4
20 cm – kruszywo łamane stabilizowane mechanicznie
10 cm - kruszywo stabilizowane cementem Rm=1,5 MPa
41 cm – RAZEM
•
Roboty instalacyjne
-Zaprojektowanie i Wykonanie modernizacji międzyobiektowego odcinka
ogrzewania, przebiegającego
instalacji centralnego
w istniejącym kanale technologicznym pomiędzy budynkiem
kotłowni, a budynkiem szkoły. (rury stalowe czarne bez szwu preizolowane o średnicy 2Ø150) o
łącznej długości ok 150m.
-Zaprojektowanie i Wykonanie modernizacji międzyobiektowego odcinka
instalacji
ciepłej wody
użytkowej (rury -stalowe ocynkowane preizolowane o średnicy Ø50 długości ok 75m, Ø32 długości
ok 75m lub alternatywnie wg decyzji projektanta -rury podwójnej preizolowanej ocynkowanej o
łącznej długości ok. 75m), przebiegającego w istniejącym kanale technologicznym pomiędzy
budynkiem kotłowni, a budynkiem szkoły.
-wymiana, korekcja, zabezpieczenie antykorozyjne konstrukcji wsporczej.
15. Zieleń
Należy uwzględnić doprowadzenie stanu zieleni otaczającej teren objęty zamówieniem do stanu z
przed rozpoczęcia realizacji robót budowlanych, nasadzenie nowej zieleni niskiej w otoczeniu
dziedzińca.
2.2 OPIS WYMAGAŃ ZAMAWIAJĄCEGO DLA PRZEDMIOTU ZAMÓWIENIA
2.2.1 Wymagania Zamawiającego dotyczące zakresu i formy dokumentacji
projektowej :
1. Sporządzenia szczegółowego harmonogramu na podstawie danych ujętych w specyfikacji
istotnych warunków zamówienia i wzoru umowy"
2. Sporządzenia bądź pozyskania mapy sytuacyjno – wysokościowej
(Mapa do celów
projektowych skali 1:500 wraz z nakładką ewidencji gruntów).
3. Opracowania projektów
budowlanych dla wszystkich branż w formie cyfrowej na nośniku
CD w formacie umożliwiającym wgląd do treści rysunkowej oraz w postaci planów rysunków lub
innych
dokumentów umożliwiających
jednoznaczne określenie rodzaju i zakresu
robót
budowlanych, dokładną lokalizację i uwarunkowania ich wykonania. Projekty budowlane muszą
8
być
przedstawione
do
akceptacji
Zamawiającemu
z
klauzulą
kompletności.
Klauzula
kompletności zawiera oświadczenie o wykonaniu projektu zgodnie z umową, przepisami
techniczno-budowlanymi, normami i wytycznymi w tym zakresie.
Akceptacja
dokumentacji
odpowiedzialności
za
przez
błędy
Zamawiającego
projektowe
lub
nie
zwalnia
niezgodność
Wykonawcy
projektu
ze
z
stanem
istniejącym i obowiązującymi przepisami.
Projekty
budowlane
należy
wykonać
dla
wszystkich
elementów
planowanej
inwestycji
oddzielnie dla każdej branży: architektonicznej, drogowej, instalacji sanitarnych i innej jeżeli
jest w zakresie przedmiotu zamówienia.
Projekty budowlane zatwierdzone przez Zamawiającego powinny być opracowane na:
− pozyskanych aktualnych mapach sytuacyjno – wysokościowych w skali 1:500
− na podstawie własnych pomiarów sytuacyjno – wysokościowych stanowiących podstawę do
opracowania elementów dokumentacji.
Ilości egzemplarzy opracowań projektowych dla Zamawiającego
- projekt budowlany
4 egzemplarze
Ponadto Wykonawca sporządzi taką ilość egzemplarzy poszczególnych opracowań projektowych
jaka jest potrzebna do uzyskania wymaganych opinii, uzgodnień i decyzji oraz dla potrzeb
wykonawstwa robót.
Do odbioru końcowego robót Wykonawca przekaże Zamawiającemu: 2 egzemplarze
dokumentacji
powykonawczej
z
naniesionymi
zmianami
oraz
1
komplet
dokumentacji
powykonawczej na nośniku cyfrowym.
Wymagania szczegółowe do oznakowania poziomego i pionowego:
•
Projekt ma uwzględniać docelową organizacje ruchu obowiązującą na drodze – nie
należy rozróżniać znaków istniejących, projektowanych, znaków do usunięcia lub do prze stawienia
•
Ewentualne zastosowane symbole znaków drogowych pionowych i poziomych powinny być zgodne ze „Szczegółowymi warunkami technicznymi dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunkami ich umieszczania na
drogach”.
2.2.2 Wymagania Zamawiającego dotyczące przygotowania i realizacji robót
budowlanych
1.
Po uzyskaniu zatwierdzenia Dokumentacji Projektowej i przejęciu placu budowy od Inwestora
(Zamawiającego) Wykonawca zapewni pełnienie nadzoru autorskiego w okresie realizacji robót
9
budowlanych objętych umową oraz w okresie rękojmi i gwarancji na te roboty. Nadzór autorski
będzie brał czynny udział w radach technicznych, radach budowy oraz będzie współpracował z
personelem Nadzoru Inwestorskiego w oparciu o przepisy Prawa Budowlanego.
2.
Zorganizowanie zaplecza socjalno – technicznego budowy w rozmiarach koniecznych do realizacji przedmiotu umowy, strzeżenie mienia znajdującego się na terenie budowy w terminie od
daty przejęcia terenu budowy do daty przekazania przedmiotu umowy do eksploatacji.
3.
Wykonanie tablic informacyjnych realizowanego zamierzenia inwestycyjnego.
4.
Przedstawiciel Wykonawcy Kierownik Budowy – zobowiązany jest do wykonania czynności wymienionych w art. 22 ustawy Prawo Budowlane.
5.
Przedstawiciel Wykonawcy Kierownik Budowy – zobowiązany jest Realizacja zaleceń Nadzoru
Inwestorskiego wynikających z wpisów do dziennika budowy i ustaleń z rad budowy, rad technicznych oraz czynności i kontroli wynikających z pracy Inspektorów Nadzoru.
6.
Zorganizowanie i kierowanie budową w sposób zgodny z dokumentacją projektową i obowiązującymi przepisami bhp oraz zapewnienie warunków p. poż. określonych w przepisach szczegółowych oraz opracowanie planu bezpieczeństwa i ochrony zdrowia itp.
7. Informowanie Zamawiającego (nadzór inwestorski) o terminie zakrycia robót ulegających zakry ciu i gotowości do odbioru tych robót, jeżeli Wykonawca nie poinformował o tych faktach inspektora nadzoru zobowiązany jest odkryć roboty lub wykonać otwory niezbędne do zbadania
robót, a następnie przywrócić roboty do stanu poprzedniego, na swój koszt.
8.
Wykonanie robót tymczasowych, które mogą być potrzebne podczas wykonywania robót podstawowych.
9.
Oznaczenie terenu budowy lub innych miejsc, w których mają być prowadzone roboty podstawowe lub tymczasowe.
10. Nadmiar materiałów, odkłady, odzyski materiałów z rozbiórek Wykonawca zagospodaruje we
własnym zakresie co należy rozumieć, że w przedmiarze robót nie należy ujmować ich
odwiezienia z placu budowy.
11. Utrzymanie ładu i porządku na terenie budowy, a po zakończeniu robót usunięcie poza teren
budowy wszelkich urządzeń tymczasowego zaplecza oraz pozostawienie całego terenu budowy i
robót oraz terenów przyległych, czystych i nadających się do użytkowania.
12. W przypadku zniszczenia lub uszkodzenia robót, ich części bądź majątku Zamawiającego – naprawienia ich i doprowadzenia do stanu poprzedniego, na swój koszt,
2.2.3 Wymagania dotyczące konstrukcji nawierzchni
1. Konstrukcję nawierzchni należy wykonać na podstawie:
1.1. dokumentacji stanowiącej przedmiot zamówienia, po akceptacji rozwiązań w niej zawartych
przez zamawiającego i dopełnieniu niezbędnych czynności formalno-prawnych.
1.2. wymaganych parametrów warstw konstrukcji nawierzchni przyjętej przez Zamawiającego.
2. Warunki kształtowania geometrycznego wynikają z istniejącej geometrii układu przeznaczonego
do odtworzenia.
10
2.2.4 Wymagania dotyczące warunków wykonania i odbioru robót budowlanych
1. Roboty ziemne prowadzić w sposób nie powodujący destrukcji podłoża i jego nawodnienia.
Miejsca odkładów nadmiaru mas ziemnych i humusu wraz z kosztami ewentualnej rekultywacji
ustala swoim staraniem Wykonawca.
2. Roboty drogowe winny być realizowane w sprzyjających warunkach atmosferycznych. Przy
prowadzeniu robót nie należy dopuszczać do powstania szkód w przyległych obiektach
oraz
osobą trzecim. Należy unikać przerw w prowadzeniu robót dostosowując harmonogramy
realizacji przedmiotu zamówienia do pracy zmianowej.
2.2.5
Wymagania
dotyczące
warunków
wykonania
i
odbioru
robót
instalacyjnych:
Należy zastosować się do wymagań technicznych COBRTI instal zeszyt nr 4 „Warunki Techniczne
wykonania i odbioru sieci ciepłowniczych z rur i elementów preizolowanych”
2.2.6 Wymagania materiałowe
1. Wykonawca będzie stosował tylko takie materiały, które spełniają wymagania Ustawy Prawo
Budowlane, są zgodne z polskimi normami przenoszącymi europejskie normy zharmonizowane
oraz posiadają wymagane przepisami atesty i certyfikaty.
2. Elementy wykonywane jako betonowe tylko z betonu min. B-30. Na drodze o parametrach
drogi
pożarowej,
krawężniki
typu
ciężkiego,
a
inne
elementy
prefabrykowane
tylko
wibroprasowane z dodatkami uszczelniającymi, odporne na sól drogową i o wskaźniku
mrozoodporności 150 cykli.
3. Za spełnienie
wymagań jakościowych dotyczących materiałów ponosi odpowiedzialność
Wykonawca.
4. Materiały użyte do napraw gwarancyjnych powinny spełniać takie same wymagania jak do
robót zasadniczych.
2.2.7 Wymagania dotyczące rozliczenia końcowego i okresu gwarancyjnego
przedmiotowego zamierzenia budowlanego
1. Wykonawca zgłosi zamawiającemu gotowość do odbioru końcowego –
zgodnie z harmonogramem rzeczowo – finansowym po zakończeniu
w formie pisemnej,
realizacji przedmiotowego
zamierzenia budowlanego. Przez gotowość do odbioru końcowego przedmiotu zamówienia, rozumie
się skompletowanie wszystkich wymaganych przepisami dokumentów pozwalających na ocenę
prawidłowego
wykonania
przedmiotu
zamówienia
(protokołów
pomiarów,
inwentaryzację
powykonawczą przedmiotu zamówienia, protokoły odbiorów technicznych, atesty na wbudowane
materiały, certyfikaty, aprobaty itp. Wszystkie dokumenty należy przedstawić w języku polskim.
Kompletna dokumentacja odbiorowa powinna składać się m.in. z:
11
– oryginału dziennika budowy,
– dokumentacji powykonawczej sporządzonej zgodnie z wymogami zamawiającego,
– wymaganych certyfikatów, aprobat i atestów,
– wymaganych dokumentów, protokołów i zaświadczeń z przeprowadzonych przez wykonawcę
sprawdzeń, badań, prób,
– oświadczenia kierownika budowy o zgodności wykonania prac budowlanych z warunkami
technicznymi, pozwoleniem na budowę oraz przepisami i obowiązującymi normami.
2. Odbiór końcowy nastąpi w terminie do 3 dni od daty pisemnego zgłoszenia (złożenia wniosku)
przez wykonawcę zakończenia całości robót. Odbiór końcowy robót budowlanych dokonany
zostanie komisyjnie z udziałem przedstawicieli Wykonawcy i Zamawiającego. Dla swej ważności i
skuteczności wymaga podpisów obu stron.
3. Strony ustalają, iż przedmiotem odbioru końcowego jest wykonanie wszystkich robót będących
przedmiotem zamówienia.
4. Jeżeli w toku czynności odbioru końcowego robót zostaną stwierdzone wady nadające się do
natychmiastowego usunięcia, to zamawiający może odmówić odbioru do czasu ich usunięcia przez
wykonawcę.
5. Zamawiający może podjąć decyzję o przerwaniu czynności odbioru końcowego robót, jeżeli w
czasie tych czynności zostaną ujawnione takie wady, które uniemożliwiają użytkowanie przedmiotu
umowy zgodnie z przeznaczeniem. Czynności odbiorowe będą kontynuowane po zgłoszeniu przez
wykonawcę usunięcia tych wad.
6.
Termin usunięcia przez Wykonawcę wad stwierdzonych przy odbiorze ostatecznym, w okresie
gwarancyjnym lub w okresie rękojmi wynosić będzie 14 dni, chyba, że w trakcie odbioru strony
postanowią inaczej. Wykonawca zobowiązany jest do zawiadomienia na piśmie Zamawiającego o
usunięciu wad i usterek oraz do żądania wyznaczenia terminu odbioru zakwestionowanych
uprzednio robót jako wadliwych. Z czynności odbioru ostatecznego, odbioru pogwarancyjnego i
odbioru przed upływem okresu rękojmi będzie spisany protokół zawierający wszelkie ustalenia
dokonane w toku odbioru oraz terminy wyznaczone zgodnie
z ust. 10 na usunięcie stwierdzonych
w tej dacie wad.
7. Wykonawca zgłosi zamawiającemu gotowość do odbioru częściowego. Zamawiający wyznaczy
datę i rozpocznie czynności odbioru częściowego robót stanowiących przedmiot umowy do 3 dni od
daty zawiadomienia.
8. Protokół odbioru częściowego sporządzi Wykonawca przy udziale inspektora nadzoru.
9. Wykonawca udziela Zamawiającemu gwarancji na wykonany przedmiot umowy na okres 5 lat
zgodnie z przedłożoną ofertą.
10. Wykonawca zobowiązuje się do przeprowadzenia niezbędnych przeglądów i konserwacji
urządzeń i obiektów w okresie rękojmi i gwarancji.
2.2.8 WYMAGANIA FUNKCJONALNE
Droga po wykonaniu odnowy nawierzchni musi zapewnić przydatność strukturalną dla przenoszenia
obciążeń od przejeżdżających pojazdów, a warstwa ścieralna funkcje bezpieczeństwa i komfortu
12
uczestników ruchu. Zamawiający stawia wymagania dla warstwy ścieralnej długiej żywotności tzn.
odporności na koleinowanie i ścieranie.
3. CZĘŚĆ INFORMACYJNA PROGRAMU FUNKCJONALNO UŻYTKOWEGO
3.1 Oświadczenie Zamawiającego stwierdzające jego prawo do dysponowania nieruchomością na
cele budowlane zostanie wydane w trakcie prowadzenia czynności wg punktu 2.1.2
przedmiotowego programu funkcjonalno użytkowego Pełnomocnikowi, który będzie
reprezentował
Zamawiającego
(Inwestora)
przed
Organami
Administracji
Architektonicznej, Nadzoru Budowlanego i innych Organów Administracji Państwowej i
Samorządowej.
3.2 Inne posiadane informacje, dokumenty oraz opracowania niezbędne do zaprojektowania robót
budowlanych, a będące w posiadaniu Zamawiającego zostaną przekazane Wykonawcy w
trakcie opracowania dokumentacji projektowej.
3.3 Przepisy prawne i normy związane z projektowaniem i wykonaniem zamierzenia budowlanego:
Dokumentacja powinna być zgodna z przepisami prawnymi obowiązującymi na dzień
wystąpienia o pozwolenie na budowę i zgłoszenia robót.
Myślenice, …………………… 2014 r.
Zamawiający:
…………………..........……
13
