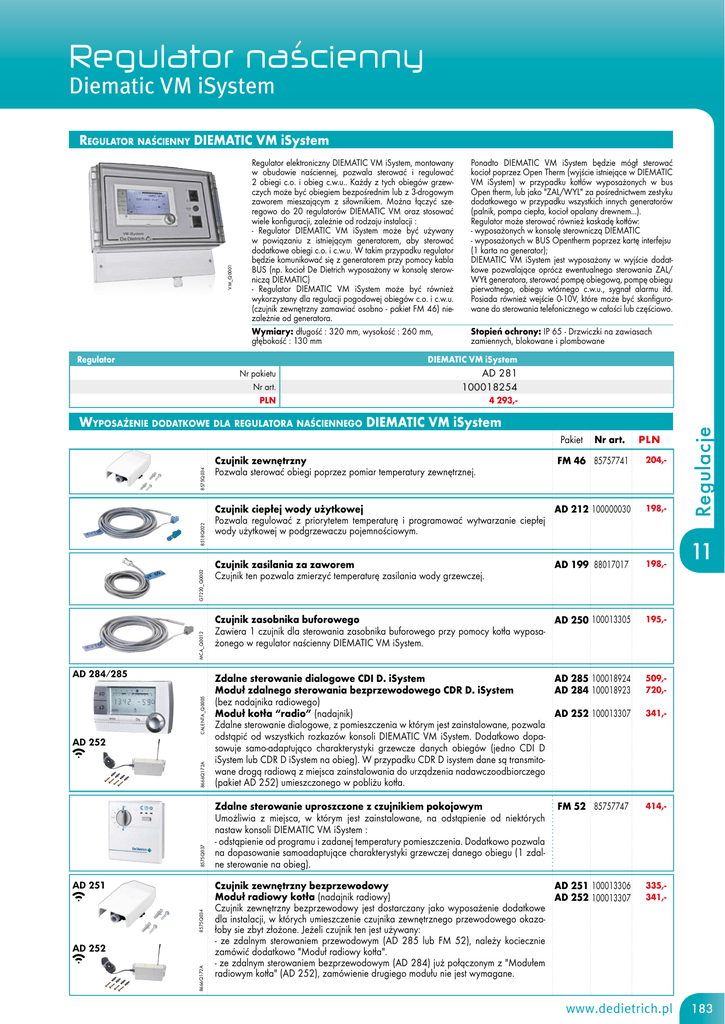

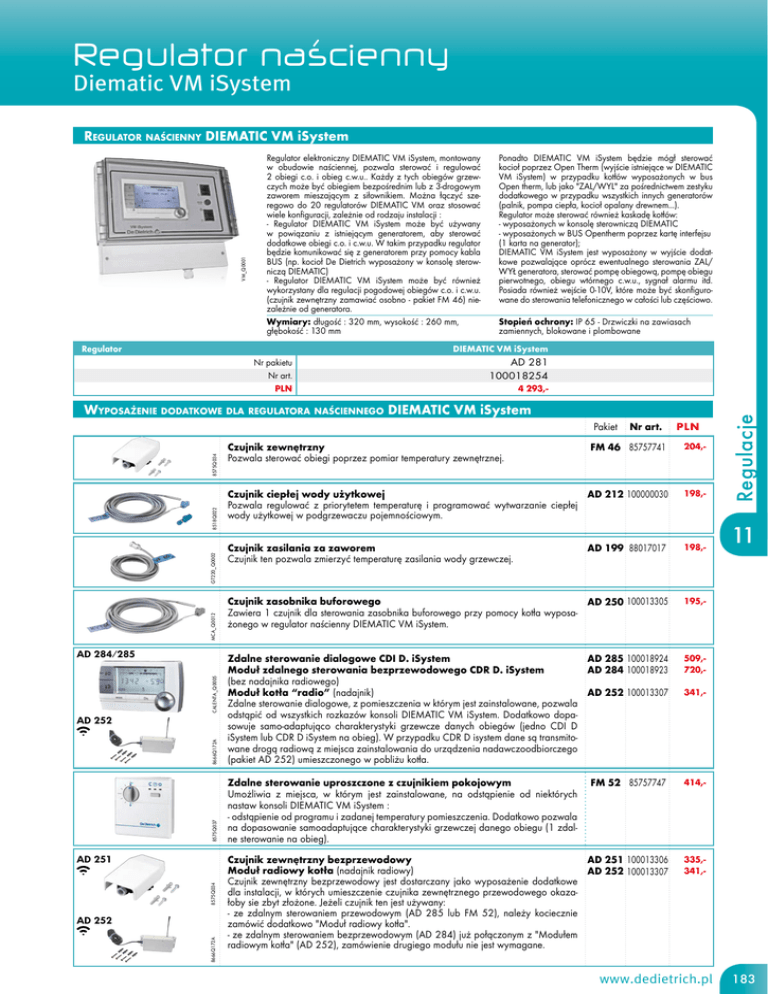

Regulator naścienny DIEMATIC VM iSystem
Regulator elektroniczny DIEMATIC VM iSystem, montowany
w obudowie naściennej, pozwala sterować i regulować
2 obiegi c.o. i obieg c.w.u.. Każdy z tych obiegów grzewczych może być obiegiem bezpośrednim lub z 3-drogowym
zaworem mieszającym z siłownikiem. Można łączyć szeregowo do 20 regulatorów DIEMATIC VM oraz stosować
wiele konfiguracji, zależnie od rodzaju instalacji :
- Regulator DIEMATIC VM iSystem może być używany
w powiązaniu z istniejącym generatorem, aby sterować
dodatkowe obiegi c.o. i c.w.u. W takim przypadku regulator
będzie komunikować się z generatorem przy pomocy kabla
BUS (np. kocioł De Dietrich wyposażony w konsolę sterowniczą DIEMATIC)
- Regulator DIEMATIC VM iSystem może być również
wykorzystany dla regulacji pogodowej obiegów c.o. i c.w.u.
(czujnik zewnętrzny zamawiać osobno - pakiet FM 46) niezależnie od generatora.
Wymiary: długość : 320 mm, wysokość : 260 mm,
głębokość : 130 mm
Regulator
Ponadto DIEMATIC VM iSystem będzie mógł sterować
kocioł poprzez Open Therm (wyjście istniejące w DIEMATIC
VM iSystem) w przypadku kotłów wyposażonych w bus
Open therm, lub jako "ZAL/WYL" za pośrednictwem zestyku
dodatkowego w przypadku wszystkich innych generatorów
(palnik, pompa ciepła, kocioł opalany drewnem...).
Regulator może sterować również kaskadę kotłów:
- wyposażonych w konsolę sterowniczą DIEMATIC
- wyposażonych w BUS Opentherm poprzez kartę interfejsu
(1 karta na generator);
DIEMATIC VM iSystem jest wyposażony w wyjście dodatkowe pozwalające oprócz ewentualnego sterowania ZAL/
WYŁ generatora, sterować pompę obiegową, pompę obiegu
pierwotnego, obiegu wtórnego c.w.u., sygnał alarmu itd.
Posiada również wejście 0-10V, które może być skonfigurowane do sterowania telefonicznego w całości lub częściowo.
Stopień ochrony: IP 65 - Drzwiczki na zawiasach
zamiennych, blokowane i plombowane
DIEMATIC VM iSystem
Nr pakietu
Nr art.
PLN
AD 281
100018254
4 293,-
FM 46 85757741
204,-
Czujnik ciepłej wody użytkowej
AD 212 100000030
Pozwala regulować z priorytetem temperaturę i programować wytwarzanie ciepłej
wody użytkowej w podgrzewaczu pojemnościowym.
198,-
Regulacje
Wyposażenie dodatkowe dla regulatora naściennego DIEMATIC VM iSystem
Czujnik zasilania za zaworem
Czujnik ten pozwala zmierzyć temperaturę zasilania wody grzewczej.
AD 199 88017017
198,-
11
Czujnik zasobnika buforowego
AD 250 100013305
Zawiera 1 czujnik dla sterowania zasobnika buforowego przy pomocy kotła wyposażonego w regulator naścienny DIEMATIC VM iSystem.
195,-
Zdalne sterowanie dialogowe CDI D. iSystem
AD 285 100018924
Moduł zdalnego sterowania bezprzewodowego CDR D. iSystem
AD 284 100018923
(bez nadajnika radiowego)
AD 252 100013307
Moduł kotła “radio” (nadajnik)
Zdalne sterowanie dialogowe, z pomieszczenia w którym jest zainstalowane, pozwala
odstąpić od wszystkich rozkazów konsoli DIEMATIC VM iSystem. Dodatkowo dopasowuje samo-adaptująco charakterystyki grzewcze danych obiegów (jedno CDI D
iSystem lub CDR D iSystem na obieg). W przypadku CDR D isystem dane są transmitowane drogą radiową z miejsca zainstalowania do urządzenia nadawczoodbiorczego
(pakiet AD 252) umieszczonego w pobliżu kotła.
509,720,-
FM 52 85757747
414,-
Czujnik zewnętrzny bezprzewodowy
AD 251 100013306
Moduł radiowy kotła (nadajnik radiowy)
AD 252 100013307
Czujnik zewnętrzny bezprzewodowy jest dostarczany jako wyposażenie dodatkowe
dla instalacji, w których umieszczenie czujnika zewnętrznego przewodowego okazałoby sie zbyt złożone. Jeżeli czujnik ten jest używany:
- ze zdalnym sterowaniem przewodowym (AD 285 lub FM 52), należy kociecznie
zamówić dodatkowo "Moduł radiowy kotła".
- ze zdalnym sterowaniem bezprzewodowym (AD 284) już połączonym z "Modułem
radiowym kotła" (AD 252), zamówienie drugiego modułu nie jest wymagane.
335,341,-
MCA_Q0012
GT220_Q0002
8518Q022
8575Q034
Pakiet
CALENTA_Q0005
AD 284/285
8575Q037
8666Q172A
AD 252
AD 252
8666Q172A8575Q034
AD 251
Czujnik zewnętrzny
Pozwala sterować obiegi poprzez pomiar temperatury zewnętrznej.
Zdalne sterowanie uproszczone z czujnikiem pokojowym
Umożliwia z miejsca, w którym jest zainstalowane, na odstąpienie od niektórych
nastaw konsoli DIEMATIC VM iSystem :
- odstąpienie od programu i zadanej temperatury pomieszczenia. Dodatkowo pozwala
na dopasowanie samoadaptujące charakterystyki grzewczej danego obiegu (1 zdalne sterowanie na obieg).
Nr art.
PLN
341,-
www.dedietrich.pl
183
´
Regulator nascienny
DIEMATIC VM iSystem
Wyposażenie dodatkowe dla regulatora naściennego DIEMATIC VM iSystem (c.d.)
Pakiet
Nr art.
PLN
574,-
Kabel połączeniowy BUS - dł. 12 m
AD 134 88017851
Pozwala połączyć regulator naścienny DIEMATIC VM iSystem z konsolą sterowniczą
DIEMATIC kotła.
391,-
Kabel łączący moduły - dł. 1,5 m
Pozwala połączyć ze sobą dwa regulatory naścienne DIEMATIC VM iSystem.
AD 124 88017836
306,-
Kabel połączeniowy - dł. 40 m
Przeznaczony do zamiany kabli o długości 12 m i 1 m, gdy są one za krótkie.
DB 119 81997720
518,-
Regulacje
8199Q063
8801Q022
8801Q021
VM_Q0003
