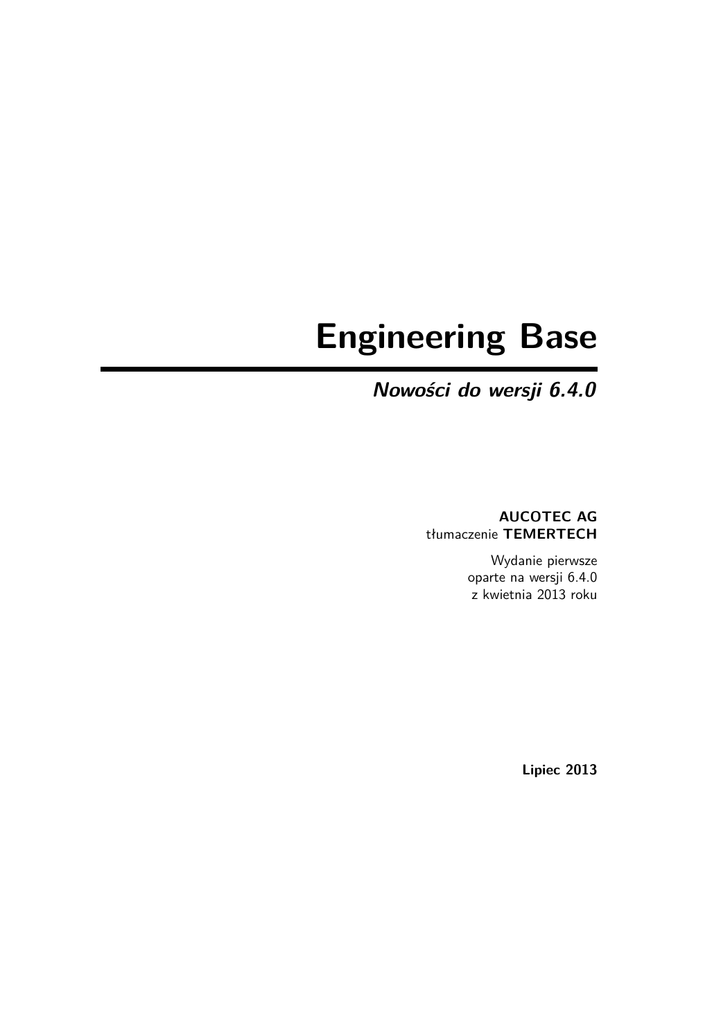

Engineering Base
Nowości do wersji 6.4.0
AUCOTEC AG
tłumaczenie TEMERTECH
Wydanie pierwsze
oparte na wersji 6.4.0
z kwietnia 2013 roku
Lipiec 2013
© 2004–2013 Copyright by AUCOTEC AG for
english version
© 2010–2013 Copyright by TEMERTECH
Sp. z o.o. for polish translation
Niniejsze opracowanie jest chronione prawem
autorskim i nie może być tłumaczone,
rozpowszechniane i kopiowane żadną z metod
w całości lub części bez pisemnej zgody.
Engineering Base® jest zarejestrowanym znakiem
towarowym dla AUCOTEC AG, Niemcy.
Microsoft Office Visio® , Microsoft SQL Server®
i Windows® są zarejestrowanymi znakami
towarowym dla Microsoft Corporation, USA.
TEMERTECH Sp. z o. o.
42-605 Tarnowskie Góry
ul. Bolesława Śmiałego 18
http://www.temertech.com
Zastrzega się możliwość zmian
Tłumaczenie, opracowanie i skład Team
TEMERTECH
Dokumentację złożono za pomocą systemu
XƎLATEX fontami Latin Modern
Uwagi i informacje o dostrzeżonych błędach
w dokumentacji proszę wysyłać na adres poczty
elektronicznej [email protected]
Skład zamknięto dnia 12 lipca 2013
Spis treści
1.Uwagi ogólne – 7
1.1. Migracja danych z poprzednich wersji – 7
1.2. Przejmowanie ustawień z wcześniej wersji (6.3.0) – 7
1.3. Zmian nazwy bazy danych (6.3.3) – 7
1.4. Użycie więcej niż jednego słownika w projekcie (6.3.3) – 7
1.5. Przypominanie o aktualizacji licencji (6.3.3) – 8
1.6. Komunikat o aktywowanych dodatkach COM do Visio (6.3.3) – 8
2.Wymiana danych, archiwizacja i integracja z zewnętrznym
oprogramowaniem – 9
2.1. Interfejs CadCabel (6.4.0) – 9
2.2. Interfejs HIM (6.4.0) – 9
2.3. Zaawansowany eClass 7.0 (6.4.0) – 9
2.4. Eksportowanie danych w formacie TIFF w wyższej rozdzielczości
(6.3.3) – 10
2.5. Eksport danych z użyciem makra Parts-Publisher (6.3.3) – 10
2.6. Eksport DWG (6.3.0) – 10
2.7. Sygnały w eksporcie projektu do PDF (6.2.1) – 11
2.8. Atrybut Wyłącz z drukowania (6.2.1) – 11
2.9. Zaawansowany import CAD został rozszerzony o inteligentny import
danych ECAD (6.2) – 11
2.10.Zaawansowany Import CAD w Engineering Base został ponownie
usprawniony (6.1) – 11
2.11.Wsparcie importu i eksportu dla AutoCADa 2010 (6.1) – 11
2.12.Opcje dla zaawansowanego eksportu rysunków (6.1) – 11
2.13.Konwersja do PDF dla pojedynczych kartek (5.2) – 13
2.14.Eksport struktur blokowych do DWG/DXF (5.2) – 13
2.15.Kierunek tekstu przy obracaniu i odbiciu lustrzanym (5.2) – 13
3.Nowe rozwiązanie Engineering Base – 14
3.1. Engineering Base Maintenance (6.3.0) – 14
4.Przebudowane i ulepszone kreatory – 15
4.1. Nowy Układ Kreatora akcesoriów w widoku Katalogu (6.3.4) – 15
4.2. Kreator importu i aktualizacji elementów z funkcją definicji typów
(6.3.4) – 15
4.3. Wybór warstw w rozszerzony menadżerze druku (6.3.4) – 15
4.4. Automatyczne tworzenie arkusza danych za pomocą Eksportu/Import
Excel (6.3.4) – 15
4.5. Nowe makro: Bay Copy (6.4.0) – 16
4.6. Kreator potencjałów z nowym układem i informacją o rysunku (6.4.0) – 16
4.7. Rozszerzenia makra Smart Excel (6.4.0) – 17
4
Spis treści
4.8. Rozszerzenia projektanta listwy zaciskowej: mieszane mostki zewnętrzne
i wewnętrzne (6.4.0) – 17
4.9. Rozszerzenia kreatora Aktualizacja z katalogu (6.3.3) – 18
4.10.Kreator akcesorium (6.3.3) – 18
4.11.Zapytanie o prawa administratora przez VBA i .NET (6.3.3) – 18
4.12.Rozszerzenia w szablonie schematu listwy zaciskowej EVU – tabela
materiału przewodów i lista typów zacisków (6.3.3) – 19
4.13.Menadżer ustawień makro (6.3.3) – 19
4.14.Tendering Manager (6.3.3) – 19
4.14.1.Tworzenie – 19
4.14.2.Importowanie – 20
4.14.3.Porównaj – 20
4.14.4.Wstawianie – 21
4.15.Rozbudowa kreatora Import oraz aktualizacja elementów (6.3.1) – 21
4.16.Menadżer rewizji projektu (6.3.1) – 22
4.17.Tabela materiałów przewodów w schemacie listwy zaciskowej EVU
(6.3.1) – 22
4.18.Rozbudowa kreatora Aktualizacja z katalogu (6.3.1) – 24
4.19.Rozszerzenie Kreatora akcesoriów (6.2.4/6.3.0) – 25
4.20.Kreator listwy zaciskowej z rozszerzeniami dla edycji mostków (6.3.0) – 25
4.21.Kreator Aktualizacja okna z typu z rozszerzeniami biorącymi pod uwagę
specyfikacje (6.3.0) – 26
4.22.Kreator Aktualizacja z katalogu (6.3.0) – 26
4.23.Rozszerzenie kreatora Import i aktualizacja elementów (6.3.0) – 26
4.24.Kreator Schemat wielu listew zaciskowych z rozszerzeniem dla
schematów EVU (6.3.0) – 26
4.25.Kreator pinów zacisków (6.2.2) – 28
4.26.Rozszerzenie kreatora aktualizacji z katalogu (6.2.2) – 28
4.27.Aktualizacja definicji obiektu ze specyfikacji katalogu (6.2.2) – 28
4.28.Konfiguracja identyfikacji koloru (6.2.2) – 29
4.29.Listwy zaciskowe (6.2.1) – 29
4.30.Graficzny wykaz urządzeń (6.2.1) – 30
4.31.Konfigurator schematu listwy (6.2) – 32
4.32.Interfejs do Parts Publisher (6.2) – 32
4.33.Import list I/O (6.2) – 32
4.34.Kopiowanie wielokrotne (6.2) – 32
4.35.Makro Usuwanie funkcji z powiązaniami (6.2) – 33
4.35.1.Rozszerzenia typów urządzeń (6.2) – 33
4.35.2.Dodatkowe typy urządzeń (6.1) – 34
4.36.Layout Assistant (6.1) – 34
4.37.Usprawnienia w Kreatorze urządzeń motoryzacyjnych (6.1) – 34
4.38.Cofnij dla makr i kreatorów (5.2) – 35
4.39.Usprawnienie Kreatora scalania I/O – 35
4.39.1.Praca wielu użytkowników dla Kreatora Scalania I/O (5.2) – 35
4.40.Zmiany w kreatorze Struktury Katalogu (5.2) – 35
4.41.Usprawnienia dla Kreatora Przekaźnika (5.2) – 35
5.Kompatybilność – 36
5.1. Systemy operacyjne Windows 8 i Windows Server 2012 (6.4.0) – 36
5.2. Wydanie Engineering Base z Visio 2010 (6.3.0) – 36
5.3. Kompatybilność z Microsoft SQL Server 2008 R2 (6.1) – 36
5.4. Współpraca Engineering Base z Windows 7 (5.2) – 36
Spis treści
5.5. Współpraca Engineering Base z Windows Server 8 R2 (5.2) – 36
6.Połączenia – 37
6.1. Rozszerzenia funkcji Przelicz automatyczne przewody (6.4.0) – 37
6.2. Porządek kształtu przy otwieraniu arkuszy (6.3.0) – 37
6.3. Generowanie przeznaczeń kabli z przeznaczeń przewodów (6.1) – 37
6.4. Preferowane kształty masterów dla przewodów (6.1) – 37
6.5. Alfanumeryczne przydzielanie potencjałów (6.1) – 38
6.6. Podświetlanie przewodów i połączeń (5.2) – 38
6.7. Połączenia równoległe (5.2) – 38
7.Rozszerzenie Arkuszy – 39
7.1. Arkusz z konfiguracją poziomu (6.3.4) – 39
7.2. Filtr wielokrotny w arkuszach (6.4.0) – 39
7.3. Resetowania nagłówku kolumny (6.3.3) – 40
7.4. Poziom konfiguracji arkusza (6.3.3) – 40
7.5. Ustawienia filtru przed wczytaniem danych arkusza (6.3.1) – 40
7.6. Konfiguracja atrybutów arkusza (6.3.0) – 41
7.7. Otwieranie arkuszy roboczych z wielokrotnego wyboru (6.3.0) – 41
7.8. Zoptymalizowany wybór obiektów startowych (6.3.0) – 41
7.9. Szablony arkuszy (6.2.1) – 41
7.10.Zablokowanie szerokości kolumn w arkuszach (6.2.1) – 41
7.11.Arkusz urządzeń z zaznaczonych kartek (6.2.1) – 42
7.12.Ustalenie kolumn w arkuszach (6.2) – 42
7.13.Arkusze dla obiektów na specyficznych kartkach (6.2) – 42
7.14.Arkusz Połączenia (6.1) – 42
7.15.Arkusze z kształtami preferowanymi (6.1) – 43
7.16.Otwieranie arkuszy z folderu szablonów (6.1) – 43
8.Rozszerzenie funkcjonalności systemu rewizji – 44
8.1. Konfigurowalne numery rewizji (6.4.0) – 44
8.2. Menadżer rewizji projektu (6.3.3) – 44
8.3. Atrybuty rewizji dla kartek i rysunków (6.3.3) – 44
8.4. Odrzucanie identycznych elementów bazujących na wartościach atrybutu
(6.3.3) – 45
8.5. Konfigurowalne numery rewizji (6.2.2) – 45
8.6. Rewizje schematów bazujące na pojedynczych dokumentach lub całym
projekcie (6.2.2) – 45
8.7. Dodatkowe atrybuty rewizji dla rysunków i kartek (6.2) – 46
8.8. Przechowanie starszych wersji rewidowanych schematów ( 6.0, 6.1) – 47
9.Inne zmiany – 48
9.1. Atrybuty z komentarzami (EB 6.3.4) – 48
9.2. Edycja bloków tekstowych w formatce (6.3.4) – 48
9.3. Kopiowanie konfiguracji makr pomiędzy projektami (6.3.4) – 48
9.4. Blokada projektu z kontekstem Instrumentation (6.4.0) – 49
9.5. Rozszerzenie w dodatku Automatyczna numeracja urządzeń (6.4.0) – 49
9.6. Licencja EVU (6.4.0) – 49
9.7. Rozszerzenie polecenia Zastąp (6.4.0) – 49
9.8. Łączenie portów pomiędzy projektami (łączenie źródeł z ujściami)
(6.4.0) – 51
9.9. Zarządzanie prawami dostępu do folderów projektów (6.4.0) – 52
9.10.Układ klawiatury (6.3.3) – 52
9.11.Wyłączanie hierarchicznych adresów krosowych (6.3.3) – 52
9.12.Uproszczenie oznaczeń elementu zgodnie z DIN (6.3.3) – 53
5
6
Spis treści
9.13.Rozszerzenia instalacji Engineering Base (6.3.3) – 53
9.14.Rozszerzone ustawienia dla instalacji Engineering Base (6.3.1) – 54
9.15.Filtrowanie bez brania pod uwagę zawartości słowników (6.3.0) – 54
9.16.Retroaktywna konfiguracja rewizji (6.3.0) – 55
9.17.Prawa użytkownika dla dodatków w projekcie (6.3.0) – 55
9.18.Prawa użytkownika do rewizji projektu (6.3.0) – 56
9.19.Używanie Przeciągnij & upuść do importowania (6.3.0) – 56
9.20.Rozciągane uchwyty oraz atrybuty wymiarów (6.3.0) – 56
9.21.Zmiany w oknie właściwości atrybutów (6.3.0) – 56
9.22.Przeznaczenia kabli oraz zestawów złącz (6.3.0) – 57
9.23.Edycja formatki (6.2.4) – 57
9.24.Ostrzeżenie podczas otwierania rysunków zabezpieczonych przed zapisem
(6.3.0) – 58
9.25.Ulubione atrybuty (6.2.4) – 58
9.26.Kopiowanie ze scalaniem funkcji pomiędzy projektami (6.2.4) – 58
9.27.Prawa dostępu do okna dialogowego i edycji grafiki (6.2.4) – 58
9.28.Kontrola dostępu do definicji atrybutu (6.2.2) – 59
9.29.Ramki z wielokrotnymi powiązaniami (6.2.2) – 61
9.30.Polecenie Nawiguj pozwala nawigować się do drzewa wyposażenia lub
funkcji (6.2.2) – 61
9.31.Usuń przypisanie urządzenia z katalogu (6.2.1) – 61
9.32.Używanie atrybutów z karty Inne przy tworzeniu symbolu (6.2.1) – 62
9.33.Wyświetlanie tylko pierwszego języka (6.2.1) – 62
9.34.Ramki dla wielu elementów (6.2.1) – 62
9.35.Definiowanie preferowanego mastera dla pinów (6.2.1) – 63
9.36.Ustawienia kształtu i wiele reprezentacji dla zacisków (6.2.1) – 63
9.37.Wyświetlanie tylko pierwszego języka w raportach (6.2.1) – 63
9.38.Ustawienia atrybutów – wprowadzenie flagi Potwierdzone (6.2.1) – 63
9.39.Usprawnienie w zaawansowanych ustawieniach atrybutów (6.2.1) – 64
9.40.Ramki z wielokrotnymi przypisaniami (6.2) – 64
9.41.Atrybuty z folderu Inne dostępne dla tworzenia symboli (6.2) – 64
9.42.Rozszerzenie dodatku Automatyczna numeracja kartek (6.2) – 64
9.43.Ograniczenie wyświetlania języka w arkuszu formatowym (6.2) – 65
9.44.Zamiana arkusza formatowego usuwa puste atrybuty (6.2) – 65
9.45.Właściwość „Z katalogu” zależy od usunięcia numeru materiału (6.2) – 65
9.46.Zmiana typu specyfikacji usuwa nieaktualne atrybuty (6.2) – 65
9.47.Wprowadzenie słownika dla bazy danych (6.1) – 65
9.48.Zastąp oraz Zastąp z katalogu (6.1) – 65
9.49.Funkcja zastąp wspiera podurządzenia z numerem katalogowym (6.1) – 66
9.50.Duże i małe litery a przeszukiwanie słowników (6.1) – 66
9.51.Rozszerzone Menu pomocy Engineering Base (6.1) – 66
9.52.Wyświetlanie nazwy projektu w nagłówku drzewa (6.1) – 66
9.53.Raporty z wartością początkową (5.2) – 66
9.54.Wyłączenie adresów krosowych [peer–to–peer] (5.2) – 66
9.55.Ulepszenie okna informacyjnego (5.2) – 67
9.56.Automatyczne tworzenie separatorów sieci (5.2) – 67
7
1. Uwagi ogólne
1.1. Migracja danych z poprzednich wersji
Aby przenieść dane z poprzednich wersji Engineering Base, należy zaktualizować
bazę danych używając Menadżera Baz Danych.
Jak zaktualizować bazę danych
1. Otwórz Menadżera Baz Danych 6.4.0 z menu Start systemu Windows.
2. Z menu Plik wybierz Aktualizuj bazy Engineering Base
Podążaj za instrukcjami.

Bazy danych poprzednich wersji będą dostępne w Engineering Base tylko
jeśli zostaną zaktualizowane.
Bazy danych z wersji innych niż zainstalowany Engineering Base nie będą widoczne w oknie wyboru.
1.2. Przejmowanie ustawień z wcześniej wersji (6.3.0)
Od wersji 6.3.0, Engineering Base przejmuje dane z rejestru z poprzedniej wersji
Engineering Base.
1.3. Zmian nazwy bazy danych (6.3.3)
Menadżer Bazy danych umożliwia zmianę nazwy bazy danych Aby zmienić nazwę
bazy danych:
1. Z Menu Start Windows otwórz menadżera bazy danych.
2. W menu Bazy danych kliknij Zmień nazwę. To otworzy okno gdzie możesz
wprowadzić nową nazwę do aktualnie połączonej bazy danych.
3. Wprowadź nową nazwę dla bazy danych i kliknij OK.

Następujące znaki są niedozwolone w nazwie bazy danych: / : * ? ” ’ < > |
][$,&()={}~.!
Jeśli nowa nazwa zawiera jeden z powyższych znaków lub wybrana nazwa jest
już w użyciu, wyświetlona zostanie wiadomość o błędzie w przeciwnym wypadku
wyświetli się wiadomość ”Nazwa bazy danych została pomyślnie zmieniona”.
1.4. Użycie więcej niż jednego słownika w projekcie (6.3.3)
Podczas używania Engineering Base wersji 6.3.3 możliwe jest teraz by używać
więcej niż jednego słownika w projekcie. Odniesienia słowników są teraz globalnie obowiązujące w tej samej bazie danych. Dlatego użycie globalnych słowników
w połączeniu z tymi powiązanymi z projektem jest obustronnie możliwe.
Odniesienia słowników zostały również przeniesione przez pojemnik transportowy.
W konfiguracji projektu można teraz wybrać słownik pierwszorzędny i kilka
drugorzędnych.
8
1. Uwagi ogólne
1.5. Przypominanie o aktualizacji licencji (6.3.3)
Możliwe jest aby zarządzać licencjami jako licencje ograniczone czasowo w Engineering Base.
Za każdym razem kiedy uruchamiasz Engineering Base i licencje ograniczone czasowo zostały wydane, program sprawdza czy jakakolwiek zarejestrowana
licencja już wygasła lub wygaśnie w bieżącym miesiącu (następne 30 dni).
Następujące licencje są wyświetlane w oknie przypomnienia aktualizacji licencji:
– Licencja która wygaśnie w ciągu następnych 30 dni
– Licencja która już wygasła
– Licencje które nie są aktualnie aktywne, ale są wprowadzone w oknie klucza
produktu
Wygasłe licencje które nie powinny być odnowione mogą zostać usunięte z
okna klucza produktu.
W polu Przypomnij mi później możesz określić liczbę dni (1-30) po których
okno pojawi się ponownie (1 = okno będzie pojawiać się każdego dnia, 2 = okno
pojawi się każdego innego dnia, ...).
1.6. Komunikat o aktywowanych dodatkach COM do Visio (6.3.3)
Kiedy dodatki Visio COM są aktywne może się tak zdarzyć że te wtyczki mogą
ograniczyć funkcjonalność Engineering Base. Dlatego przy uruchomieniu Engineering Base wyświetli się wiadomość sygnalizująca działające wtyczki Visio
COM (np. EB ribbon) która nie jest kompatybilna z obecną wersją Engineering
Base.
Ponieważ nie wszystkie aktywne wtyczki Visio COM ograniczają funkcjonalność Engineering Base, to ta wiadomość może zostać zignorowana.
9
2. Wymiana danych, archiwizacja i integracja z zewnętrznym
oprogramowaniem
2.1. Interfejs CadCabel (6.4.0)
W obecnej wersji Engineering Base oferuje interfejs do CadCabel. Interfejs dostarcza danych do produkcji przewodów w programie CadCabel. Obecna wersja
zawiera informacje o stałych połączeniach, węzłach i nazw potencjałów. Ponadto dostępne są informacje o kablach, żyłach kabli, materiałach przewodów,
zewnętrznych i wewnętrznych stron zacisków. Aby korzystać z interfejsu, nalezy
posiadać licencję Routing.
Poniższe pliki są eksportowane do transferu danych do CadCabel:
Lista połączeń (VDR)
– <nazwa projektu>_VDR.CCA pliki zawierają wszystkie dane o połączeniach. Listy połączeń są sortowane według nazw sieci nazw zawierających
informacje o połączeniach i zewnętrznych / wewnętrznych stronach zacisków
Wykaz materiałów (STK)
– Do plików wykazu materiałowego <nazwa projektu>_STK.CCA eksportowane są wszystkie urządzenia z wyjątkiem zacisków wraz z pinami i komponenty
Lista zacisków (KLE)
– Pliki <nazwa projektu>_KLE.CCA służą do przeniesienia zwykłych danych
o zaciskach: nazwa listwy zaciskowej, numeracja zacisków, dane materiałowe,
oznaczenia funkcji i lokalizacjie i adresy krosowe (bez informacji o przewodach).
– Plik Cad-Cabel.txt zawiera ścieżkę do eksportowanych plików.
Uruchomienie kreatora interfejsu można rozpocząć na lokalizacji w folderze wyposażenia. Po uruchomieniu kreatora interfejsu, otwarte zostanie okno
wyboru folderu, co pozwala określić, gdzie pliki interfejsu mają zostać zapisane.
2.2. Interfejs HIM (6.4.0)
Import i eksport HIM jest włączone Kreatora importu / eksportu, który został
rozszerzony o format HIM. Format wyłącznie zawiera dane topologii wiązek
przewodów, tj. dane dotyczące złączy, punktów rozgałęzień, skuwki, segmenty i
zabezpieczenia, ale nie zawiera żadnych danych o połączeniach.
2.3. Zaawansowany eClass 7.0 (6.4.0)
Nowy Kreator importu eClass może być używany do przyjmowania danych z
zaawansowanym formatowaniem eCl@ss 7.0. Kreator może być uruchomiony w
katalogu na materiale lub na powiązanym z folderze. Import zawiera aktualizacje, które są wykonywane poniżej obiektów startowych. Przed importem można
wykonać mapowanie atrybutów eCl@ss na atrybuty Engineering Base.
10
2. Wymiana danych, archiwizacja i integracja z zewnętrznym oprogramowaniem
2.4. Eksportowanie danych w formacie TIFF w wyższej rozdzielczości
(6.3.3)
W Engineering Base, rysunki projektu mogą być wyprowadzone do formatu
TIFF.
Istnieją dwie drogi do wyprowadzenia rysunku w format TIFF:
– Użycie zaawansowanego typu pliku Tiff (*.tif) pod zapisz jako pojedynczy
rysunek. Pozioma i Pionowa rozdzielczość w każdym przypadku to 300 dpi,
4975 x 3523 skompresowana.
– Użycie typu pliku TIFF (*.tif) pod zapisz jako pojedynczy rysunek. Pionowa
i pozioma rozdzielczość w każdym przypadku tu 120 dpi, 1985 x 1404 nie
skompresowana.
2.5. Eksport danych z użyciem makra Parts-Publisher (6.3.3)
Używając kreatora Parts-Publisher wszystkie rysunki projektu mogą być wyprowadzone do formatu TIFF. Dodatkowo plik XML jest utworzony w formacie
UTF8 który opisuje wszystkie obiekty i urządzenia projektu oraz ich ??połączenia hotspot?? do plików TIFF. Te dane mogą być przeniesione do interfejsu
DOCWARE.
Pozioma i pionowa rozdzielczość w każdym przypadku to 300 dpi, 4975 x
3523, skompresowana.
2.6. Eksport DWG (6.3.0)
Kiedy przechowujesz arkusze w formacie DWG, to obróbka wstawionych plików
obrazu może być konfigurowana i zoptymalizowana.
Rysunek 1. Zaznaczenie
wspólnych bitmap
2.7. Sygnały w eksporcie projektu do PDF (6.2.1)
11
W oknie Opcje można wybrać tryb Wspólne bitmapy. W tym przypadku
rysunki bitmapowe użyte na kartkach są przechowywane tylko raz w folderze
eksportu, wszystkie arkusze odnoszą się jednoznacznie do odpowiednich plików
rysunków.
2.7. Sygnały w eksporcie projektu do PDF (6.2.1)
Podczas eksportu do PDF, w wynikowym pliku PDF są także uwzględnione
sygnały.
2.8. Atrybut Wyłącz z drukowania (6.2.1)
Atrybut Wyłącz z drukowania w oknie dialogowym kartki lub rysunku ma
wpływ na eksport do PDF, Mechatronic Explorer i wydruk. Atrybut rysunku
ma wyższy priorytet na atrybutem w kartce.
2.9. Zaawansowany import CAD został rozszerzony o inteligentny import
danych ECAD (6.2)
Zaawansowany import CAD został rozszerzony by poprawnie importować pliki
DWG pochodzące z programu ePlan P8. Pozwala to na inteligentną migrację
plików DWG z zachowaniem obiektów takich jak urządzenia i lokalizacje.
2.10. Zaawansowany Import CAD w Engineering Base został ponownie
usprawniony (6.1)
Okna dialogowe kreatora importu zostały dodatkowo wyposażone w opcje Bloki i Atrybuty (rys. 2), aby umożliwić użytkownikowi przypisanie do każdego
bloku lub atrybutu z formatu DWG/DXF, kształtu lub atrybutu Engineering
Base. Zmiany obejmują także możliwość usuwania poszczególnych bloków, np
kształtów reprezentowanych w Engineering Base jako obszary dynamiczne.
2.11. Wsparcie importu i eksportu dla AutoCADa 2010 (6.1)
W Engineering Base 6.1 została zaimplementowana nowa biblioteka AutoCAD
2010 pozwalając na współpracę z tym formatem plików.
2.12. Opcje dla zaawansowanego eksportu rysunków (6.1)
Dodano dodatkowe menu kontekstowe (rys. 3) dla eksportowania rysunków
do formatów PDF, DWG/DXF. Dla przykładu domyślnie eksport z Engineering Base do DWG/DXF zapisuje kształty jako struktury blokowe w formacie
DWG/DXF, użytkownik otrzymał możliwość zapisywania rysunków jako proste
kształty.
Opcje dla PDF:
– Rysunek czarno biały lub kolorowy.
Opcje dla DWG/DXF:
– Rysunek czarno biały lub kolorowy.
12
2. Wymiana danych, archiwizacja i integracja z zewnętrznym oprogramowaniem
Rysunek 2. Okno konfiguracji
importu CAD
Rysunek 3. Opcje
eksportu rysunków
2.13. Konwersja do PDF dla pojedynczych kartek (5.2)
13
– Struktury blokowe lub proste kształty.
– Wypełnianie lub brak wypełniania kształtów.
2.13. Konwersja do PDF dla pojedynczych kartek (5.2)
Nowe inteligentne makro Konwersji do PDF pozwala na eksport wszystkich kartek projektu do formatu PDF: możliwość nawigacji w pliku PDF zapewnia nie
tylko możliwość poruszania się po dokumencie uwzględniając strukturę kartek,
ale także wyposażenia, funkcji oraz strukturę potencjałów.
Wraz z ulepszoną funkcjonalnością konwertera użytkownik ma możliwość
eksportu wybranych kartek, zamiast – jak do tej pory – całego projektu. Należy
wspomnieć o dodatkowej opcji jaką jest dołączanie do generowanego pliku PDF
innego, dowolnego pliku PDF.
2.14. Eksport struktur blokowych do DWG/DXF (5.2)
Dotychczas w Engineering Base eksport do plików DWG/DXF domyślnie zapisywał kształty symboli jako struktury blokowe plików DWG/DXF. Teraz
użytkownik poprzez zmianę klucza rejestru ma możliwość eksportu kształtów
symboli z Engineering Base w postaci prostej grafiki, w ten sposób bloki nie
będą dłużej tworzone.
2.15. Kierunek tekstu przy obracaniu i odbiciu lustrzanym (5.2)
Do tej pory import plików graficznych lub rysunków np. w formacie SVG skutkował powiększeniem pól tekstowych dla ciągów znaków nie tylko w niezadowalający optycznie sposób ale czasem także obracając, tworząc lustrzane odbicie
a nawet zniekształcając oznaczenia do tego stopnia że oznaczenia pinów lub
zacisków były niejasne.
Ten problem został rozwiązany poprzez użycie zoptymalizowanego algorytmu dla pól tekstowych i tworzenie minimalnego pola tekstowego o wielkości 4
znaków dla statycznych pól tekstowych. W efekcie problemy z importem tekstu
zostały rozwiązane.
14
3. Nowe rozwiązanie Engineering Base
3. Nowe rozwiązanie Engineering Base
3.1. Engineering Base Maintenance (6.3.0)
Dla produkcji lub utrzymywania ruchu, dostarczany jest łatwy w obsłudze pakiet programu, który może być używany przez personel techniczny do wprowadzania komentarzy do schematów. Zaznaczenia są zarządzane w bazie danych
Engineering Base. Projekt nie może zostać zmieniony i jest otwierany w trybie
tylko do odczytu.
Projektant ma możliwość szybkiego sprawdzenia które schematy zostały zaznaczone i skomentowane. Funkcja komentowania i zaznaczania dostępna jest
via licencja na Engineering Base Maintenance.
Dla edycji komentarzy, schematy są kopiowane przez system pod kartką.
Użytkownik może uzupełnić te oznakowane arkusze informacją (znaczniki).
Tryb komentowania w Visio jest używany do graficznej edycji kartek. Tryb
komentowania umożliwia zapisywanie komentarzy, zmianę kształtów zaznaczanie bez zmiany oryginału. Jeśli znaczniki są wprowadzone przez różnych użytkowników wtedy te są oznaczane inicjałami danego użytkownika.
15
4. Przebudowane i ulepszone kreatory
4.1. Nowy Układ Kreatora akcesoriów w widoku Katalogu (6.3.4)
Kreator akcesoria teraz ma centralne okno, z którego karty Forma montażu,
Urządzenia i Przypisania zostały usunięte.
Aby ustawić dane by były widoczne w drzewie należy zaznaczyć pole wyboru
Pokaż formularz przypisanych montażu urządzeń. Za pomocą tego pola wyboru
wyświetlania urządzeń przypisanych do formy montażowej może być włączany
lub wyłączany.
Urządzenia te są zawsze bezpośrednio pod formularzem montażowym; mają
zastąpić funkcjonalność karty Przypisane. Kiedy kreator jest uruchamiany na
urządzeniu, to urządzenie jest zaznaczone w drzewie kreatora.
Przypisanie urządzeń do form montażowych wykonywana jest w następujący
sposób:
Po wyborze urządzenia w formie montażowej, urządzenie jest wybrane w oknie
dialogowym, a następnie można je przypisać do formy montażowej za pomocą
przycisku Dodaj.
Ponadto kreator może teraz być również wywołany z menu kontekstowego formy
montażowej i dialog przypisania jest aktywowana dla urządzeń, które nie zostały
przypisane do formy montażowej.
4.2. Kreator importu i aktualizacji elementów z funkcją definicji typów
(6.3.4)
Makro Import i aktualizacji elementów zostało przystosowane do pracy w strukturze funkcji.
Na poszczególnych poziomach funkcji można teraz wybrać różne typy funkcji
dla poziomu funkcji. Ponadto przypisanie atrybutów obsługuje również poziomy funkcji, tzn. konkretne przypisanie kolumn danych i atrybutów może być
wykonane w różnych poziomach funkcji.
4.3. Wybór warstw w rozszerzony menadżerze druku (6.3.4)
Następujące warstwy:
– Invisible,
– Detail Process Instrumentation,
– Tendering,
– Detail,
– Detail Components&Sensors,
i poniższe grupy warstw zostały dodane do wyboru warstw w menadżerze druku:
– Detail (Customer),
– Tender.
4.4. Automatyczne tworzenie arkusza danych za pomocą Eksportu/Import
Excel (6.3.4)
Oprócz dostępnego do tej pory wydania arkuszy danych w postaci kartek Visio
, wraz z nową wersję Engineering Base dostępny jest eksport i import EXCEL.
16
Do tworzenia arkuszy danych w formacie Excel, bazy danych Engineering
Base musi zawierać szablon Excel Datasheet_HeaderTemplate.xls w konfiguracji folderu w folderze Szablony.
Makro Eksport arkusza danych należy uruchomić na jednej lub kilku funkcjach by wyeksportować arkusze danych.
Następnie wybierz folder, w którym arkusze danych mają być zapisane w
formacie Excel. W razie potrzeby można utworzyć nowy folder.
Następnie arkusze są zapisywane w wybranym folderze z kodem funkcji i
specyfikacją rewizji jako oznaczeniem.
Atrybuty podane w karcie mogą być sterowane za pomocą konfiguracji poziomu.
Za pomocą makra Import arkusz danych” arkusze danych mogą być importowane po zmianie, a dane są zapisywane do obiektów.
4.5. Nowe makro: Bay Copy (6.4.0)
The macro offers functionality to copy locations within a project multiple times.
In the process corresponding sheets including related structures are copied and
renamed if applicable. The use of the macro requires the EVU license.
Basis of the macro is the task in the context of energy distribution, to copy
switch bays within a substation in a comfortable way. This presupposes that all
facility structures are reflected in the corresponding document structures The
macro may be started from an arbitrary position in the Engineering Base object
tree. After selection of source and target project, all locations of the source and
target project are each displayed in a tree view. After selecting a location each
in the source and target project, you can still determine how often the selected
location should be copied or renamed accordingly.
After pressing the start button, the location structures are copied. The associated sheets are copied as well, and the higher-ranking drawing folders are
renamed with respect to the related target locations. The sheets below are associated with their respective locations like in the source project. Potentials
(external or inside the field) are in any case copied to the Copy Bin, and have
to be shifted or assigned anew by hand.
4.6. Kreator potencjałów z nowym układem i informacją o rysunku (6.4.0)
Kreator potencjałów został przeprojektowany, aby spełnić nowe wymogi dotyczące nazw komponentów, i nadal tworzyć i edytować potencjał w optymalny
sposób.
Jak zwykle wyświetlanie potencjałów za pomocą strukturze w drzewie nadal
odbywa się za pomocą karty Drzewo.
Ponadto, dalej zakładka o nazwie Lista umożliwia wyświetlanie potencjałów
w płaskiej formie listy. Wariant listy oferuje funkcję filtrowania dla wszystkich
wyświetlanych pól.
Do tej pory było to tylko możliwe, aby wejść do okna obszaru ”Zakres stosowania” współrzędnych 3D jako komponenty nazwy potencjału.
W nowej wersji, mamy alternatywną opcję, aby korzystać z obszaru Informacje o schemacie do integracji schematu z powiązaną informacją do nazwy
4.7. Rozszerzenia makra Smart Excel (6.4.0)
17
potencjału i stworzyć w ten sposób unikalną nazwę potencjału. Jednak metoda
ta jest używana tylko przez część z przemysłu motoryzacyjnego.
ObszarInformacje o schemacie jest widoczny tylko, jeśli plik potencjal _allocation.xml nie jest dostępny w oknie konfiguracyjnym.
W przeciwnym razie pojawi się okno Zakres zastosowania. Oba obszary dialogowe obsługują ten sam komponent nazwy potencjału, w ten sposób atrybut
Zakres zastosowania.
Wykorzystanie powiązania ze schematem nie tylko zabezpiecza unikalność
nazw potencjałów w projekcie, ale również je zawiera, jeśli scalamy poszczególne
projekty do jednego wspólnego projektu.
4.7. Rozszerzenia makra Smart Excel (6.4.0)
Wybór arkusza Smart Excel odpowiada teraz strukturze folderów projektu. Tylko arkusze znajdujące się w folderze Nie używane nie są obecne w wyborze.
Wielkość odpowiedniego okna może być zmieniane przez użytkownika.
W efekcie nie mogą być modyfikowane listy EXCELa oprócz Część z, a także
atrybuty Typ, Powiązana funkcja, Powiązana specyfikacja i Powiązany Huik-up.
Ponadto odpowiedni wybór jest dostępny w listach Excela dla atrybutów,
które mają wybór wartości atrybutu w Engineering Base.
Możesz użyć teraz Opcje, aby centralnie konfigurować eksport i import:
Już dostępne opcje zostały rozszerzone następująco:
– Szerokości kolumn użytego szablonu programu Excel mogą być przyjęte.
– Gdy kilka szablonów arkusza jest wybranych, można dodatkowo kontrolować, jeśli odpowiednie dane są przechowywane w oddzielnym pliku Excel
lub we wspólnym pliku w kartach.
4.8. Rozszerzenia projektanta listwy zaciskowej: mieszane mostki
zewnętrzne i wewnętrzne (6.4.0)
Do tej pory można było utworzyć mostek pomiędzy dwoma zaciskami listwy
po stronie zewnętrznej lub wewnętrznej. Teraz można połączyć zewnętrzny pin
zacisku X z wewnętrznym pinem zacisku Y.
Menu kontekstowe zostało odpowiednio wydłużone:
18
W projektancie listwy zaciskowej, mieszany mostek posiada graficzną reprezentację w postaci niebieskiej strzałki, wskazującej od pinu zewnętrznego do
wewnętrznego.
Dla tworzenia mieszanych mostków jest zdefiniowany nowy atrybut w bazie
danych w nowej karcie Inne do identyfikacji czy mostek jest pomiędzy pinami
zewnętrznym>wewnętrznym czy wewnętrznym > zewnętrznym.
4.9. Rozszerzenia kreatora Aktualizacja z katalogu (6.3.3)
Kreator może być teraz uruchomiony bezpośrednio z urządzeń, przewodów i
kabli w katalogu. Jeśli kreator jest uruchomiony w najwyższym poziomie strukturalnym, wtedy wszystkie modyfikacje kopii i pod-urządzeń są kompletnie przetwarzane. Zaczynając z pod-urządzeń system nawiguje do najwyższego poziomu
strukturalnego i przetwarza nowe punkty startowe w ten sam sposób. Ponadto
możesz wybrać kilka obiektów do aktualizacji kiedy uruchamiasz kreatora.
4.10. Kreator akcesorium (6.3.3)
Kreator akcesorium wspiera asocjację urządzeń, kabli lub przewodów z powiązanymi akcesoriami. W tym procesie definicji np. przekaźnik jest powiązany z
formą montażową która później dostarcza możliwość dostarczenia pomocniczych
kontaktów. Kiedy proces definicji w katalogu zakończy się to kreator może być
zastosowany do stworzenia urządzeń, kabli lub przewodów z dodatkowymi urządzeniami w projekcie. Kreator może być uruchomiony na urządzeniach, kablach
lub przewodach w Engineering Base lub eksploratorze Visio bądź na graficznych
obiektach reprezentujących takie elementy.
4.11. Zapytanie o prawa administratora przez VBA i .NET (6.3.3)
Aż do teraz potrzeba było wiele wysiłku przez wywoływacza aby dowiedzieć
się czy pracujące makro posiada prawa administratora bazy danych. Aby rozwiązać ten problem, Engineering Base oferuje teraz metodę dzięki której VBA
oraz .NET pytają czy bieżący użytkownik posiada prawa administratora: Application.IsCurrentUserEBAdmin
4.12. Rozszerzenia w szablonie schematu listwy zaciskowej EVU – tabela materiału przewodów i lista typów zac
4.12. Rozszerzenia w szablonie schematu listwy zaciskowej EVU – tabela
materiału przewodów i lista typów zacisków (6.3.3)
W schemacie listwy zaciskowej, materiały przewodów są wypisane w tabeli materiału przewodu a typy listwy w Liście typów zacisków
Struktura tabeli materiału przewodów oraz tabeli typów listw:
4.13. Menadżer ustawień makro (6.3.3)
Ten nowy kreator oferuje możliwość stałego zarządzania i kwestionowania ustawień makr. Główną przewagą jest to że ustawienia mogą być dokonane centralnie. Ponad tą różnicą makra mogą używać tych samych konfiguracji.
Menadżer oferuje funkcjonalność do edycji istotnych ustawień zarówno na
poziomie bazy danych jak i na poziomie szablonu projektu. Dodatkowo zawiera
funkcję importowania oraz eksportowania oferujących kopiowanie między projektami.
Szablony ustawień są dostępne dla szerokiego wyboru menadżerów:
Menadżer wycięć, menadżer łączników, menadżer urządzeń, zarządzanie przewodami, ... .
4.14. Tendering Manager (6.3.3)
Za pomocą Tendering Manager Engineering Base oferuje kreatora za pomocą
którego można ze sobą porównywać urządzenia i projekty. Ten kreator umożliwia
Ci np. oddzielnie przetwarzać lub rewidować części w projekcie, porównywać
wersje oraz integrować je do głównego projektu. Ten kreator występuje razem z
*cement branch solution*
Tendering Manager jest podzielony na cztery funkcje:
– Funkcja Tworzenia: Umożliwia eksport projektu lub urządzeń projektu. Więc
nie tylko przenoszone pliki (*.exp) są tworzone ale również nowy projekt z
tą samą nazwą zostanie utworzony w Engineering Base.
– Funkcja importu: Umożliwia porównanie pojemników projektu, arkuszy danych lub zewnętrznych dokumentów. Nowy projekt jest automatycznie tworzony.
– Funkcja porównania: Umożliwia porównanie jednego lub kilku wybranych
projektów z głównym projektem. Różnice zostaną oznaczone.
– Funkcja wstawiania: Umożliwia wstawienie urządzeń projektu do głównego
projektu.
Tendering Manager uruchamia się w eksploratorze na poziomie projektu pod
Makrami z cement tendering Manager
4.14.1. Tworzenie
Dzięki tej funkcji projekt lub urządzenie projektu zostanie wyeksportowane. W
oknie wyboru pliku lokalizacja przechowywanego pliku (w przykładzie poniżej
jest to Supplier 2) musi zostać określona.
Podgląd tworzenia Tendering Manager’a jest podzielony na trzy części:
Drzewo projektu oraz jego funkcje znajdują się po lewej stronie. Funkcje do
przeniesienie mogą tu zostać wybrane.
20
Po prawej stronie znajdują się dodatkowe informacje na temat wybranej
funkcji np. komentarz.
W oknie na samym dole określony zostaje eksportowany projekt
– Użyj nowy aby określić nowy projekt do przeniesienia?
– Użyj Usuń aby usunąć definicje przenoszonego projektu.
Poniższe parametry mogą zostać określone.
Użyj Utwórz aby rozpocząć eksport danych.
4.14.2. Importowanie
Dzięki funkcji importowania możesz importować pojemniki projektu, arkusze
danych, oraz zewnętrzne dokumenty. Projekt oraz obiekty do importu muszą
zostać określone.
Podgląd importu Tendering Manager’a jest podzielony na dwie części:
Po lewej stronie możesz wybrać projekt do którego dane mają zostać importowane.
Po prawej stronie, możesz wybrać dane które mają zostać importowane:
– Importuj pojemnik aby zaimportować całkowity pojemnik danych.
– Importuj arkusz danych aby zaimportować arkusze danych.
– Importuj Zewnętrzne dokumenty aby zaimportować zewnętrze dokumenty.
4.14.3. Porównaj
Dzięki funkcji porównaj Tendering Manager’a możesz porównać kilka projektów
z głównym projektem. Różnice zostaną pokazane.
Okno porównania jest podzielone na trzy części.
Po wybraniu ustawień, eksplorator zostanie wyświetlony podwójnie, dzięki
czemu główny projekt oraz porównywane projekty mogą być wybrane.
Ostatnie eksportowane projekty za pomocą Tendering Manager’a są automatycznie oznaczone i pokazane w górnej części okna po prawej stronie. Jeśli te
projekty nie maja być porównywane to wystarczy że usuniesz zaznaczenia.
Przycisk OK rozpoczyna porównywanie projektów.
Wyświetlone okna porównania pokazują projekty które są porównywane. To
okno jest podzielone na trzy części:
Struktura głównego projektu jest pokazana po lewej stronie. Wszystkie pozycje które nie pasują do głównego oraz porównywanego projektu są oznaczone
czerwonym kolorem w drzewku. Zaznacz urządzenie dla którego atrybuty nie
mają być pokazywane.
W środkowej części okna znajdują się parametry które kontrolują wyświetlanie się atrybutów.
– Usuń zaznaczenie z atrybutu (atrybut systemowy, rozkaz danych, itp) które
mają być wyświetlane.
– Zaznacz Zmodyfikowane atrybuty w celu pokazania tylko tych atrybutów
które nie pasują
– Zaznacz Nie-puste atrybuty W celu ukazania tylko tych atrybutów które nie
są puste
Atrybuty wybranego urządzenia są wypisane po prawej stronie. Wszystkie
atrybuty porównywanego projektu które nie pasują do głównego projektu są
oznaczone czerwonym kolorem.
4.15. Rozbudowa kreatora Import oraz aktualizacja elementów (6.3.1)
21
Wyniki porównania mogą być wyprowadzone do tabeli EXCEL. Wyniki mogą być wyprowadzone według funkcji lub tagu, muszą zostać oznaczone po prawej stronie w drzewku głównego projektu.
Podstruktury są pokazane w kolumnie Eksportuj do EXCEL. Żadne urządzenie nie musi być zaznaczone w tej kolumnie!
Kliknij Eksportuj do EXCEL aby rozpocząć eksport do EXCEL’a. W kolejnym oknie możesz określić które dane wyprowadzić do EXCEL’a.
Możliwe wpisy to:
– Plik: Wprowadź ścieżkę dla pliku EXCEL lub rozpocznij wybieranie pliku
używając Szukaj.
– Wybierz rodzaje Urządzenia: Zaznacz typy urządzeń do wyprowadzenia.
– Zaznacz Zmodyfikowane atrybuty w celu wyprowadzenia tylko tych atrybutów, które nie pasują do głównego i porównywanego projektu.
– Zaznacz Nie-puste atrybuty w celu pokazania tylko tych atrybutów które nie
są puste.
– Pod Wybierz Atrybuty, możesz wybrać te atrybuty które nie mają zostać
wyprowadzone. Te atrybuty są następnie pokazane pod Wykluczone atrybuty.
Użyj OK aby stworzyć plik EXCEL.
Wybrane pliki ukażą się w pliku EXCEL jak poniżej:
4.14.4. Wstawianie
Użyj tej funkcji aby zintegrować funkcje przeniesienia projektu do głównego
projektu.
Okno wstawiania jest podzielone na trzy części:
– Po lewej stronie możesz wybrać funkcje przenoszonego projektu
– W środkowej części możesz znaleźć przycisk Zastąp za pomocą którego ustalisz od której funkcji zaczniesz?
– Po prawej stronie można określić główny projekt do którego funkcje mają
zostać zintegrowane.
W Eksploratorze Engineering Base nowo utworzony projekt jest oznaczony za
pomocą ”Placing”
4.15. Rozbudowa kreatora Import oraz aktualizacja elementów (6.3.1)
Podczas importowania i aktualizacji danych, dotychczas było obowiązkowe było
określenie typu urządzenia dla obiektów Engineering Base. Teraz możliwa jest
adaptacja danych bez podawania nieokreślone urządzenie.
Obiekty które mają być utworzone lub zaktualizowane są poszukiwane w hierarchiach określonych przez wcześniej określoną strukturyzację obiektów (mapowanie). Jeśli obiekty były przechowywane w folderach, w których nie zostały
znalezione chyba że te foldery były jasno podane. Obecna wersja Engineering
Base umożliwia wgląd przez foldery np. z obiektami umieszczonymi w folderach
nie podanych wprost, znalezienie lub przetworzenie.
22
4.16. Menadżer rewizji projektu (6.3.1)
Za pomocą tego kreatora użytkownik ma nowe możliwości do ustawiania statusów obiektów jak również ponownego ich użycia w innych projektach. Jeśli np.
wiązka przewodu została zwolniona do produkcji, to nie może być zmieniana,
ponieważ w przeciwnym wypadku dane z wydanej a wyprodukowanej wiązki
przewodów mogły by być różne. Jeśli użytkownik chce dokonać zmian, to posiada opcję do zarówno przypisania nowego numeru materiału i do skopiowania
pierwszej wiązki lub do otwarcia wydanych wiązek przewodów.
Kreator może być uaktywniony przez Engineering Base Cable Pro (lub innym odpowiednim dodatkiem) i rozpoczęte z obiektami i projektami. Kiedy
kreator jest uruchomiony z projektu, wtedy tylko jego pod-struktura, powiązane przewody oraz dokumenty są brane pod uwagę. Dla projektów ograniczenie,
że folder Engineering Base zawiera tylko jeden obiekt pod którym tworzone są
inne obiekty.
Dostępne funkcje to: wydanie (sprawdzanie), mechanizmy blokad oraz zarządzanie prawami i rewizjami.
Mechanizm blokad blokuje dostęp do zapisywania dla generowania kopii projektów. Zarządzanie rewizjami jest uruchamiane tylko ze sprawdzeniem. Tutaj
ustawienia dla bieżącego projektu są używane. Standardowe zarządzanie rewizjami jest używane z istniejącą rewizją zero, następujące rewizje są automatycznie tworzone, w przeciwnym wypadku rewizja zero. Zarządzanie prawami może
być określone sprawdzeniami.
Uruchom kreator z obiektów przez wybór makra
Dane wybranego obiektu są pokazane w czasie sprawdzania w oknie informacyjne (rys. 4).
Za pomocą przycisku [Opcje] można ustawić miejsce przechowywania archiwum projektów oraz dodatkowych funkcjonalności.
Po naciśnięciu przycisku [Następny] wydany projekt jest generowany w określonym miejscu przechowania oraz wykonywane są wybrane dodatkowe funkcje.
Oznaczenia wydanego projektu zawierają oznacznik obiektu startowego oraz
wersję wypuszczenia, np.: -M5.1 (.DRV) V001 (rys. 5)
Dla sprawdzenia, projekt archiwum jest kopiowany do systemowego folderu
projektów (możesz również samemu określić miejsce przechowania), a zabezpieczenie przed zapisem jest anulowana. Zarchiwizowane projektu pozostają bez
zmian. Numer wersji w oznaczeniu projektu jest zastępowany gwiazdką (rys. 6).
4.17. Tabela materiałów przewodów w schemacie listwy zaciskowej EVU
(6.3.1)
Tabela materiałów przewodów w schemacie listwy zaciskowej EVU pokazuje
nie tylko standardowe materiały ale również materiały przewodów. Pokazany
materiał przewodów jest sortowany zgodnie z typem przewodu, przekrojem oraz
kolorem.
Nie istnieje wpis w tabeli kabli dla użytych zewnętrznych lub wewnętrznych
materiałów przewodzących.
Jeśli materiał przewodu jest użyty (bez standardowego materiału lub żyły
kabla) wtedy odpowiedni numer elementu z tabeli materiałów przewodów jest
4.17. Tabela materiałów przewodów w schemacie listwy zaciskowej EVU (6.3.1)
23
Rysunek 4. Okno informacyjne
Rysunek 5. Oznaczenie projektu
z nr wersji
wprowadzony w nagłówku odpowiedniej żyły/linii kolumny schematu połączenia
listwy zaciskowej.
W schemacie listwy zaciskowej EVU pokazanej na rys. 7, dodatkowo do
standardowych materiałów jest używany materiał przewodu w pozycji 1 tabeli
materiałów przewodów. Na przykład ten materiał jest używany przy zacisku 18
dla łączników A zewnętrznego oraz B wewnętrznego.
24
Rysunek 6. Wersja projektu
oznaczona gwiazdką
Rysunek 7. Schemat listwy
zaciskowej EVU
4.18. Rozbudowa kreatora Aktualizacja z katalogu (6.3.1)
Kreator może być teraz wezwany z urządzeń, przewodów oraz kabli w katalogu. Jeśli kreator jest uruchomiony przy najwyższych poziomach strukturalnych,
to wszystkie modyfikacje kopii oraz pod-urządzeń są całkowicie przetwarzane.
Kiedy uruchamiasz z pod-urządzenia system nawiguje najwyższe poziomy strukturalne i przetwarza nowe punkty startowe w tym samym kierunku. Ponadto
możesz wybrać kilka obiektów do aktualizacji kiedy uruchamiasz kreator.
4.19. Rozszerzenie Kreatora akcesoriów (6.2.4/6.3.0)
25
4.19. Rozszerzenie Kreatora akcesoriów (6.2.4/6.3.0)
Stworzyliśmy możliwość wprowadzania ulubionych składników przy pozycji montażu formy montażowej. Te komponenty urządzeń zawsze pojawiają się przy
pozycji jako propozycja ale mogą być również odznaczone. W tym celu numer
materiału ulubionego urządzenia jest przechowywany w atrybucie przy pozycji
montażowej.
W widoku katalogu, użytkownik może ustawić atrybut Pozycja Obowiązkowa
podczas tworzenia pozycji montażowej lub wybierania jej później przez menu
kontekstowe przy pozycji montażowej. Aby podświetlić to optycznie, pojawi się
pomarańczowy znak ostrzegający z przodu pozycji montażowej i tekst tej pozycji
zostanie podświetlony krojem pogrubionym.
To optyczne oznaczenie obowiązkowej pozycji montażowej jest również przyjęte do projektu. Kreator może być przerwany tylko przez OK kiedy wszystkie
obowiązkowe pozycje montażowe zostały przypisane. Użytkownik jest ostrzegany o tym problemie za pomocą komunikatu ostrzegawczego.
Dla urządzeń z akcesoriami, kreator ustawia atrybut logiczny Dostępne akcesoria w katalogu. Atrybut otrzymuje właściwości Z katalogu.
Powyższe rozszerzenia dostępne w Engineering Base 6.2.4, natomiast następne już są w Engineering Base 6.3.0.
Podczas edycji zacisków z akcesoriami, teraz mogą być przypisane oba pozytywne i negatywne numery pozycji. Znak odznacza zewnętrzne i wewnętrzne
strony odpowiednio. Dlatego zewnętrzne otwory mogą być używane w łączniku.
Przy starcie, konflikty pozycji (Wiele prezencji, puste wartości) są sygnalizowane lub wyświetlane. Dodatkowo do negatywnych wartości i dziur, to status
tylko do odczytu jest brany pod uwagę.
Kiedy wymieniasz element wstawiony na grafice z akcesoriami tego samego
typu, wtedy są tracone powiązania z graficznymi reprezentacjami. Użytkownik
jest informowany o tym w oknie informacyjnym i tam może być to przerwane.
Jeśli użytkownik uruchomi kreator z akcesorium, wtedy odpowiedni element
jest oznaczony jako punkt początkowy kreatora. Kreator pokaże kompletną hierarchię nadrzędnych obiektów w projekcie. W tym celu kreator zaznaczy katalog
aby odnaleźć czy początkowy obiekt został przypisany do pozycji montażowej
w projekcie. Jeśli urządzenie w projekcie odpowiada urządzeniu (z odpowiednią
formą montażową) w katalogu, to jest to pokazane przez kreator. Ta analiza jest
kontynuowana aż kreator osiągnie punkt, gdy żadne urządzenie nie jest zgodne
z obiektami nadrzędnymi znalezionymi w katalogu.
4.20. Kreator listwy zaciskowej z rozszerzeniami dla edycji mostków (6.3.0)
Po tworzeniu wstawianego lub poprawionego mostka na slocie, eksplorator Engineering Base tworzy mostek w folderze mostków, pod listwą zaciskową. Jeśli
folder mozstków nie istnieje to zostanie on utworzony. Komentarz dla nowo
powstałego mostka jest tworzony automatycznie.
26
4.21. Kreator Aktualizacja okna z typu z rozszerzeniami biorącymi pod
uwagę specyfikacje (6.3.0)
Używając makra Aktualizacja okna z typu można także przejąć okna obiektów
w projekcie do zmienionych specyfikacji w bazie danych. Aż do teraz były brane
po uwagę tylko zmiany definicji typu.
Jeśli katalog specyfikacji jest skonfigurowany w projekcie wtedy pojawi się
nowa kolumna Specyfikacja w oknie Kreator aktualizacja okna z typu między
kolumnami Typ i Aktualizacja. Podczas szukania elementów do aktualizacji,
preferowane są specyfikacje, np. jeśli element zawiera atrybut specyfikacji i jeśli
obowiązująca specyfikacja została tam wprowadzona, wtedy okno elementu w
projekcie jest porównane do okna elementu w katalogu specyfikacji (zamiast do
okna definicji typu).
4.22. Kreator Aktualizacja z katalogu (6.3.0)
Makro Aktualizacja z katalogu może być teraz uruchomione w folderach z projektami oraz odpowiednio z zaznaczeniem wielu projektów.
4.23. Rozszerzenie kreatora Import i aktualizacja elementów (6.3.0)
Kreator wspiera wielopoziomową edycję oraz import danych projektu z zewnętrznych źródeł danych.
Możliwe źródła danych to tabele Excel (*.xls, *.xslx), bazy danych Access
(*.mdb) lub źródła danych ODBC.
W wielopoziomowej edycji, numeryczne poziomy są przetwarzane w porządku rosnącym zaczynając od najniższego poziomu, w ten sposób kontrolowane
jest przetwarzanie kolumny Część z. Operacje i atrybuty mogą być teraz określone w różnych kolumnach, co pozwala stworzyć przypisanie Część z bardziej
elastycznym.
Ponadto Kreator został rozszerzony o:
1. import funkcji może teraz „widzieć” przez foldery np. foldery w katalogu lub
projekcie nie muszą być wprowadzane w importowanym pliku jako Część z
w celu poprawnego importu obiektów do odpowiedniej podstruktury.
2. Importowany plik nie musi już zawierać typu informacji w celu dokonania aktualizacji: inna informacja – np. numer materiału – pozwala na jednoznaczne
przypisanie.
3. Kreator nie musi być uruchomiony wyłącznie w folderach Wyposażenie i Materiały, ale może być również uruchomiony na dowolnej podstrukturze: wówczas wyszukiwanie uruchamia się tylko od bieżącego węzła w dół struktury,
a nowy obiekt jest tworzony tylko pod tym węzłem.
4.24. Kreator Schemat wielu listew zaciskowych z rozszerzeniem dla
schematów EVU (6.3.0)
Kreator Schemat wielu listew zaciskowych zawiera dwa nowe schematy listew,
które spełniają specjalne wymagania dla schematów listew zaciskowych EVU.
– schemat listwy zaciskowej bez kabli EVU DIN
– schemat listwy zaciskowej z piętnastoma kablami EVU DIN
4.24. Kreator Schemat wielu listew zaciskowych z rozszerzeniem dla schematów EVU (6.3.0)27
Schematu listwy zaciskowej z piętnastoma kablami przedstawia następujące
informacje:
– typ połączeń od i od zacisku,
– materiał kabla (wewnętrzny przewód),
– typy zacisków w listwie zaciskowej,
– struktura zacisku z numerem zacisku (takich samych jak wyposażenie),
– tabela piętnastu kabli,
– wewnętrzne i zewnętrzne sloty akcesorium zacisku
– wewnętrzne i zewnętrzne oznaczenia przeznaczeń.
Na schemacie listwy zaciskowej EVU, wpisy w projektancie listwy zaciskowej
są przedstawione jak poniżej:
Rysunek 8. Relacja między
projektantem listwy zaciskowej
a schematem listwy zaciskowej
EVU z tabelką kabli DIN
Przypadek A Zworka, połączenie między dwoma zaciskami listwy zaciskowej
jest graficznie przedstawione w schemacie połączenia EVU listwy zaciskowej
jako referencja przeznaczenia (wewnętrzna lub zewnętrzna) nie graficzna.
Na przykład, projektant listwy zaciskowej wyświetla zworkę po lewej między
zaciskami 3 i 6 listwy zaciskowej. W schemacie połączenia EVU listwy zaciskowej
ta zaworka może być znaleziona pod Zewnętrzne oznaczenie przeznaczenia jako
referencja przeznaczenia. Dla zacisku 3 jak i do zacisku 6 tworzone są referencje.
Zworka nie jest typu Mostek.
Przypadek B Nieokreślone połączenie w projektancie listwy zaciskowej jest
wprowadzone w schemacie połączenia EVU listwy zaciskowej jako mostek stały
28
jeśli zaciski są umieszczone kolejno na listwie zaciskowej i mają ten sam typ
i potencjał.
Na przykład mamy nieokreślone połączenie między zaciskami 1 a 4 oraz
4 a 11. W schemacie połączenia listwy zaciskowej wyświetlone są jako mostki
stałe.
Przypadek C Mostek stały jest określony w gnieździe akcesorium i jest wyświetlany w schemacie połączenia EVU listwy zaciskowej jako mostek stały.
Na przykład, Projektant listwy zaciskowej posiada mostek stały w gnieździe akcesorium B2 po prawej. W schemacie połączenia EVU listwy zaciskowej
wyświetlane jest to jako mostek stały.
Przypadek D W projektancie listwy zaciskowej jest określona zworka (prawa
lub lewa), jest to wyświetlane w schemacie połączenia EVU listwy zaciskowej
jako zworka (zewnętrzna lub wewnętrzna).
Na przykład, mamy zworkę po prawej między zaciskami 5 a 9. W schemacie
połączenia EVU listwy zaciskowej wyświetlane jest to jako zworka wewnętrzna.
W eksploratorze Engineering Base powyższe przykłady przedstawione są jak
poniżej:
4.25. Kreator pinów zacisków (6.2.2)
Z Kreatorem pinów zacisków, możliwe jest teraz przypisanie połączenia zacisku
z graficzna reprezentacja indywidualnie. Powiązane zmiany dotyczą tylko ikony
powiązanego zacisku, aby reprezentowany był na schemacie zasadniczym przez
kształt z oznaczeniem pinu.
W zastosowaniach dla elektryki, dla większości zacisków, jest to wyjątkowo
istotne, aby wiedzieć dokładnie, gdzie przewód jest przyłączony. Jest to możliwe
przy użyciu atrybutu pozycji w zacisku (np. A,B,C itd)
Kreator pinów zacisków znacznie ułatwia tworzenie schematów, gdy różne
piny tego samego zacisku wykorzystane są do przyłączania różnych przewodów.
Dzięki temu oznaczanie i alokacja połączeń zacisków do różnych symboli na
schematach jest możliwa.
4.26. Rozszerzenie kreatora aktualizacji z katalogu (6.2.2)
W Engineering Basemodyfikacja urządzenia w katalogu nie aktualizuje automatycznie danych urządzeń w projektach. Aby wspierać taką aktualizację, stworzono Kreator aktualizacji z katalogu. Jest to skrypt, który w wybranych urządzeniach zaktualizuje atrybuty tak, by były zgodne z wpisami w katalogu materiałów. Można go uruchomić z każdego miejsca w projekcie. Należy pamiętać,
że tylko atrybuty z flagą z katalogu zostaną uaktualnione.
4.27. Aktualizacja definicji obiektu ze specyfikacji katalogu (6.2.2)
Modyfikacja zawartości okna definicji typu, nie jest równoznaczne z aktualizacją
okien atrybutów dla istniejących urządzeń.
4.28. Konfiguracja identyfikacji koloru (6.2.2)
29
Do tej pory należało w tym celu użyć Kreatora aktualizacji okien typów,
można go uruchomić z dowolnego miejsca w projekcie. Nie było to jednak możliwe jeśli używano w projekcie specyfikacji (Engineering Base Instrumentation).
W usprawnionej wersji Kreatora aktualizacji okien typów zostało to zmienione
w następujący sposób:
– jeśli obiekt posiadał poprawną specyfikację (np specyfikacja dostępna z katalogu specyfikacji), okno atrybutów jest aktualizowane na podstawie porównania z oknem atrybutów w katalogu specyfikacji, zamiast z oknem definicji
typów,
– jeśli obiekt nie posiada specyfikacji, lub jest ona niepoprawna, do porównania
używane jest okno definicji typów,
– obiekt posiada specyfikacje, ale jego wpisy nie zgadzają się z oknem atrybutów specyfikacji, pozycja taka jest zaznaczona a makrze kolorem czerwonym
i nie można wybrać jej do aktualizacji.
W przypadku aktualizacji, atrybuty zostaną usunięte tylko w wypadku gdy
nie zawierają żadnych wpisów. Usuwanie niepustych atrybutów przy pomocy
makra nie jest możliwe.
4.28. Konfiguracja identyfikacji koloru (6.2.2)
Przy projektowaniu technologicznym, zdarzają się w instalacji miejsca, gdzie
ryzyko eksplozji należy wziąć pod uwagę. W takich sekcjach tylko aparatura
przystosowana do pracy w takim środowisku może zostać użyta.
Aby ułatwić projektowanie takich instalacji, Engineering Base wyposażono
w nowy kreator Kontroli identyfikacji koloru, który pozwala na wyświetlanie
tylko informacji powiązanych z jedną z podsekcji powiązanych z ryzykiem eksplozji, i ukrycie pozostałych informacji. Ponieważ możliwe jest wiele takich sekcji
w instalacji, Engineering Base pozwala na przypisanie różnych kolorów charakterystycznych dla różnych sekcji.
Aby używać tej funkcjonalności, w pierwszym kroku należy zdefiniować dla
projektu kryterium, razem z kolorem charakterystycznym za pomocą definiowania okna dialogowego. Kiedy już kryteria zostaną zdefiniowane, obszary powiązane z ryzykiem eksplozji mogą zostać powiązane z konkretnymi kryteriami.
Robi się to używając zaznaczenia lasso w Visio (przy przycisku strzałki
Wskaźnik). Następnie w oknie Konfiguratora identyfikacji koloru należy przypisać jedno lub wiele kryteriów do obiektów, używając menu konfiguratora.
Po przydzieleniu kryteriów do obiektu na kartce, Konfiguracja identyfikacji koloru ustawia kolor na rysunku odpowiedni dla przydzielonych kryteriów
i poziom przezroczystości dla pozostałych elementów tak, aby były niewidoczne.
4.29. Listwy zaciskowe (6.2.1)
Dotychczas zmiany w szablonie listwy zaciskowej możliwe były jedynie poprzez
edycję pliku XML opisującego szablon, używając makra Schemat listwy zaciskowej – konfiguracja. Aby umożliwić zmiany graficzne na szablonie, makro zostało
wyposażone w dodatkowy moduł Schemat listwy zaciskowej – otwórz szablon.
30
Makro należy uruchamiać na szablonie schematu listwy zaciskowej, jeśli chcemy ją zmienić, lub na schemacie konkretnej listwy, aby zmodyfikować schemat
tylko wybranej listwy.
Po uruchomieniu makra, szablon jest otwierany w Visio, możliwe do zmiany
parametry są zaznaczone.
Rysunek 9. Okno podglądu
parametrów konfiguracyjnych
schematu listwy
4.30. Graficzny wykaz urządzeń (6.2.1)
W nowej wersji Engineering Base dodano makro Graficzny wykaz urządzeń
(rys. 10), które służy do tworzenia schematów wyposażenia, specjalnych dokumentów używanych do wypisania na zbiorczej liście aparatury wyświetlanej
w różnych miejscach. W tym celu używane są symbole graficzne. Dostępne są
dwa warianty takich rysunków:
1. Graficzny wykaz dla standardowych urządzeń
Typowym przykładem dla tego typu elementów są przekaźniki i styczniki,
cewka i zestyki wyświetlane są w różnych miejscach całego projektu. Na
schemacie wyposażenia znajduje się kompletny kształt dla całego urządzenia,
poniżej znajdują się symbole poszczególnych elementów składowych (cewka,
zestyk główny, zestyki pomocnicze) wraz z adresami krosowymi do miejsc
w projekcie, w których występują. Wraz z nimi na schemacie znajdują się
również oznaczenie i komentarz danego elementu, wraz z tym samym numerem materiałowym, który jest przypisany do urządzenia nadrzędnego. Tego
typu reprezentacja była dotychczas dostępna w Engineering Base przy edycji
kształtu w ramach kształtów dynamicznych.
2. Graficzny wykaz dla rozbudowanych urządzeń
Przez rozbudowane urządzenie rozumie się takie, ze złożoną strukturą wewnętrzną. Tylko jedno rozbudowane urządzenie jest reprezentowane na jednym lub wielu schematach. Tak jak w poprzednim podpunkcie, celem jest
odniesienie się do wszystkich elementów składających się na dane urządzenie,
31
4.30. Graficzny wykaz urządzeń (6.2.1)
jednak w tym przypadku bezcelowe jest tworzenie urządzenia przy użyciu
kształtów dynamicznych.
Aby odpowiednio zamapować rozbudowane urządzenia, został wprowadzony
nowy typ pinu przy tworzeniu urządzenia, który działa podobnie do pinów w
schematach oprzewodowania. Ten konkretny typ pinu posiada odnośnik do reprezentacji pinu na schematach, niezależnie od tego czy jest przedstawiony jako
pojedynczy pin, czy jest on częścią urządzenia. Na schemacie zasadniczym jest
możliwość stworzenia ramki urządzenia, która posiada odnośnik do schematu
wyposażenia.
Rysunek 10. Okno kreatora
graficznego wykazu urządzeń
Makro należy uruchomić na folderze wyposażenia lub dowolnym elemencie
znajdującym się w tym folderze. Okno dialogowe Graficznego wykazu urządzeń
posiada następujące ustawienia domyślne:
– Znak urządzenia w numerze rysunku
– Sortowanie po literze urządzenia.
– Urządzenia złożone są tworzone z preferowanych kształtów.
– Usuwanie starych kartek jest włączone.
– Numer materiałowy musi być przypisany
– Przetwarzanie wszystkich urządzeń (wszystkie litery).
W zależności od potrzeby możliwe jest przełączenie się na system RDS-PP
lub KKS aby używać odpowiednich kształtów dla poszczególnych norm dla stan-
32
dardowych urządzeń. Po wybraniu docelowych rysunków oraz szablonu kartki,
przycisk Ok jest aktywowany i można rozpocząć proces generacji.
Menu Opcje pozwala na użycie niestandardowych kształtów i nazewnictwa
dla kształtów. Zmienione wartości zapisywane są w rejestrze i odczytywane przy
każdorazowym starcie skryptu.
4.31. Konfigurator schematu listwy (6.2)
Kreator schematu listwy został rozszerzony o edytor konfiguracji bazujący na
XML. Jest on uruchamiany na schemacie listwy lub szablonie schematu listwy i tworzy dla każdego elementu graficznego schematu odpowiedni węzeł
XML. Edytując węzły XML użytkownik może zmieniać właściwości elementów
graficznych schematu listwy, takich jak szerokość i wysokość wiersza, pozycja
i konfiguracja mostków, pozycja atrybutów urządzeń i usuwanie kształtów przez
ustawienie ujemnych współrzędnych.
4.32. Interfejs do Parts Publisher (6.2)
Engineering Base oferuje interfejs eksportu do Docware Parts Publisher. Odpowiednie makro Parts Publisher jest uruchamiane na projekcie, który ma zostać
wyeksportowany i transferuje kartki do formatu PNG lub TIFF.
Informacje niegraficzne przenoszone są via XML. Plik XML zawiera hierarchiczne drzewo transferowanych rysunków i ich właściwości. Generalnie plik
XML zawiera wszystkie informacje niezbędne do nawigacji z elementów wyposażenia do ich graficznych reprezentacji na kartkach i odwrotnie.
4.33. Import list I/O (6.2)
Dotychczas listy wejść/wyjść mogły być eksportowane z odpowiednich arkuszy,
ale import w przypadku zmiany danych poza Engineering Base nie był łatwy.
Teraz makro importu listy I/O, zaprojektowane do importu plików xlx, xlsx i
csv, Engineering Base rozwiązuje ten problem. Makro importu listy I/O może
być uruchamiany na folderze Wyposażenie, na lokalizacji lub urządzeniu, dopuszczalny jest wybór wielokrotny. Po uruchomieniu użytkownik wybiera plik i
odpowiednie konfigurowalne mapowanie (rys. 11). Pozwala to aktualizować arkusze w sposób elastyczny i wygodny niezależnie od układu kolumn i nazewnictwa. Następnie otwiera się lista wejść i wyjść z projektu umieszczonych poniżej
wybranych elementów w Engineering Base. Wszystkie atrybuty są pokazane,
razem z informacją o Część z i Oznaczenie.
4.34. Kopiowanie wielokrotne (6.2)
Nowe makro Kopiowanie wielokrotne może zostać uruchomione na dowolnym
obiekcie. Służy ono do kopiowania zaznaczonych obiektów wraz ze strukturą.
Ponadto pozwala na określenie docelowego oznaczenia kopii obiektu (rys. 12).
4.35. Makro Usuwanie funkcji z powiązaniami (6.2)
33
Rysunek 11. Okno importu listy I/O
4.35. Makro Usuwanie funkcji z powiązaniami (6.2)
Makro Usuwanie funkcji z powiązaniami może zostać uruchomione na dowolnej
liczbie zaznaczonych funkcji. makro służy do usuwania zaznaczonych funkcji
wraz z powiązanymi obiektami (kable, urządzenia, kartki lub przewody) oraz
funkcji zagnieżdżonych w zaznaczonych funkcjach wraz z powiązanymi obiektami. Dla tego makra dostępna jest funkcja Undo.
4.35.1. Rozszerzenia typów urządzeń (6.2)
W inżynierii procesowej funkcje np. punkty pomiarowe są określane przez urządzenia. Te urządzenia są często częścią wielokanałowych urządzeń już umieszczonych w szafach. Do teraz nie było sposobu by powiązać kanał punktu pomiarowego z kanałem urządzenia już umieszczonego w szafie. By wypełnić tę
lukę, Kreatora scalania I/O został ponownie rozszerzony by dopuścić przypisywanie funkcjonalnie projektowanych urządzeń lub kanałów urządzeń do ich
odpowiednich części umieszczonych w szafach.
34
Rysunek 12. Okno importu listy I/O
4.35.2. Dodatkowe typy urządzeń (6.1)
W Kreatorze scalania I/O wielokanałowe urządzenia automatyki są przydzielane
i rozdzielane. W wielu projektach występują także inne wielokanałowe urządzenia, np wzmacniacze izolujące. Kreator został usprawniony tak, aby wspierać
pracę z takimi urządzeniami. W konsekwencji kreator może być elastycznie wykorzystywany dla wielu typów urządzeń.
4.36. Layout Assistant (6.1)
Layout Assistant wspiera teraz szybkie zarządzanie dla szyn i tablic montażowych.
4.37. Usprawnienia w Kreatorze urządzeń motoryzacyjnych (6.1)
Do tej pory kreator urządzeń motoryzacyjnych pozwalał jedynie na kopiowanie
atrybutów pinu do kolejnych pinów, uwalniając użytkownika od ręcznego wykonywania tej czynności.
Od tej pory niektóre atrybuty odnoszące się do jednego gniazda lub wtyku, mogą być przenoszone do pozostałych używając prawego przycisku myszy. Dzięki
temu użytkownik nie musi uzupełniać kolejno np. 40 gniazd/wtyków w złączu,
wystarczy uzupełnić atrybut w jednej pinie i przenieść go na pozostałe.
4.38. Cofnij dla makr i kreatorów (5.2)
35
4.38. Cofnij dla makr i kreatorów (5.2)
Engineering Base oferuje teraz funkcje Cofnij dla większości makr, wyjątkiem są
np. makra eksportujące. Funkcja ta może być użyta poprzez kliknięcie przycisku
Cofnij w menu Standard Microsoft Visio.
Z uwagi na naturę VBA wprowadzenie operacji „cofnij” wymagało stworzenie odpowiedniego algorytmu. Dodatkowo operacja „cofnij” może zostać zagnieżdżona dla potrzeb konkretnych aplikacji.
4.39. Usprawnienie Kreatora scalania I/O
4.39.1. Praca wielu użytkowników dla Kreatora Scalania I/O (5.2)
Zmiany w Engineering Base zapewniają wsparcie dla Kreatora Scalania I/O
przy pracy wielu użytkowników.
4.40. Zmiany w kreatorze Struktury Katalogu (5.2)
Do tej pory kreator struktury katalogu mógł być używany do zmiany struktury komponentów w katalogu dla maksymalnie czterech wybranych atrybutów.
W nowej wersji Engineering Base istnieje opcja wybrania każdego z dostępnych
atrybutów.
4.41. Usprawnienia dla Kreatora Przekaźnika (5.2)
Kreator przekaźnika został rozszerzony o możliwość tworzenia dodatkowego poziomu strukturalnego styków pomocniczych bez potrzeby definiowania na tym
poziomie, czy mają być rozwierne czy zwierne. Opcja taka jest realizowana poprzez pozycje switch block w menu switching contacts w Kreatorze przekaźnika.
36
5. Kompatybilność
5. Kompatybilność
5.1. Systemy operacyjne Windows 8 i Windows Server 2012 (6.4.0)
Engineering Base może być użytkowane na systemach operacyjnych Windows 8
oraz Windows Server 2012.
5.2. Wydanie Engineering Base z Visio 2010 (6.3.0)
Engineering Base może także współpracować z Visio 2010: program instalacyjny
Engineering Base instaluje Visio 2010 razem z Engineering Base 6.3.
5.3. Kompatybilność z Microsoft SQL Server 2008 R2 (6.1)
Wraz z Engineering Base 6.1.x dostarczane jest z nowym serwerm Microsoft
SQL Server 2008 R2.
5.4. Współpraca Engineering Base z Windows 7 (5.2)
Wraz z nową wersją Engineering Base zapewniamy pełne wsparcie dla systemu
Windows 7 Professional i Ultimate.
5.5. Współpraca Engineering Base z Windows Server 8 R2 (5.2)
Wraz z nową wersją Engineering Base, zapewniamy pełne wsparcie dla systemu
Windows Serwer 8 R2. Stabilność, kompresja danych oraz wdrażanie aplikacji
zostały znacznie poprawione.
37
6. Połączenia
6.1. Rozszerzenia funkcji Przelicz automatyczne przewody (6.4.0)
Teraz funkcja może być uruchamiana nie tylko na lokalizacjach ale także na
urządzeniach.
6.2. Porządek kształtu przy otwieraniu arkuszy (6.3.0)
Jeśli przeciągniesz połączenia nad kształty lub przesuniesz kształty poleceniem
Przesuń do tła za połączeniami, wtedy te kształty pozostaną permanentnie za
tymi połączeniami nawet kiedy kartka zostanie otwarta ponownie.
6.3. Generowanie przeznaczeń kabli z przeznaczeń przewodów (6.1)
W poprzednich wersjach Engineering Base, przeznaczenie kabla pozostawało
puste, jeśli przewody połączony były graficznie. Zostało to zmienione. Jest pomocne zwłaszcza w przypadku, tak zwanych gałęzi kabla, które prowadzą do
czujnika lub aktuatora, ponieważ w tym przypadku użytkownik jest uwolniony
z ciężaru ręcznego definiowania każdego z przeznaczeń.
6.4. Preferowane kształty masterów dla przewodów (6.1)
W najnowszej odsłonie Engineering Base preferowane kształty masterów mogą
być przypisywane także do przewodów.
Rysunek 13. Preferowane kształty
masterów dla przewodów
38
6. Połączenia
6.5. Alfanumeryczne przydzielanie potencjałów (6.1)
W nowej odsłonie Engineering Base stworzony został specjalny kreator umożliwiający definiowanie relacji pomiędzy zaciskami i potencjałami. Pozwala on
także na wylistowanie zachodzących relacji, innych niż te widoczne podczas
tworzenia w arkuszach.
6.6. Podświetlanie przewodów i połączeń (5.2)
Aby poprawić przejrzystość i kontrole nad topologią występujących na schemacie połączeń, zaznaczone połączenia i przewody mogą zostać pogrubione i dodatkowo podświetlone kolorem. W tym celu pasek narzędzi Engineering Base
został wyposażony w dodatkowy przycisk.
Podświetlenie realizowane jest za pomocą koloru użytego do podświetlania
urządzeń. Zmiana koloru przez użytkownika jest niemożliwa.
Tylko połączenia przyporządkowanie w bazie do zaznaczonego połączenia
zostaną podświetlone. Jeśli w zaznaczonej sieci istnieją dodatkowe połączenia,
to zostaną one objęte podświetleniem.
Podświetlenie jest usuwane gdy:
– schemat jest zapisywany,
– wybierane jest podświetlenie innego połączenia,
– wybrano „puste” zaznaczenie.
Jeśli wybrane oznaczenie przewodu posiada niejasną reprezentacje w bazie,
to ścieżka podświetlenia nie jest określona. Algorytm podświetli pierwsze znalezione przez siebie połączenie.
6.7. Połączenia równoległe (5.2)
Z nową wersją Engineering Base, wprowadzono możliwość realizowania połączeń równoległych nie zawierających dodatkowych elementów. Istnieje kilka wariantów i reprezentacji, przedstawionych poniżej w formie graficznej, również
uwzględniając adresy krosowe.
Engineering Base oferuje możliwość połączenia dwóch zacisków za pomocą maksymalnie siedmiu ww. połączeń z oznaczeniami krosowymi na różnych
kartkach.
Dodatkowo, Engineering Base wspiera reprezentacje oprzewodowania o różnym stopniu szczegółowości.
39
7. Rozszerzenie Arkuszy
7.1. Arkusz z konfiguracją poziomu (6.3.4)
Kreator obsługuje tworzenie szablonów arkuszy specyfikacji urządzeń per wybór poziomu w projekcie. Ich nazwa zawiera nazwę przypisanego urządzenia
i konfiguracji poziomu, odpowiednio, i jest przechowywany w katalogu Szablony/Arkusze/Inne.
7.2. Filtr wielokrotny w arkuszach (6.4.0)
Filtr wielokrotny może być definiowany dla każdego atrybutu w arkuszu
Zastosowano
– warunki filtru są w wierszu traktowane jako koniunkcja (AND – i),
– warunki filtra w ramach atrybutu są traktowane jako alternatywa (OR –
lub),
– indywidualne warunki w wierszu można wprowadzać jak dotychczas, albo
wprost albo z okna dialogowego
Dodanie nowego wiersza filtra
Kliknij na komórce poniżej nagłówka kolumny za pomocą prawego przycisku
myszy. Z menu kontekstowego wybierz opcję Dodaj filtr lub użyj skrótu klawiszowego Ctrl+.
Usunięcie wiersza filtra
Kliknij na komórce filtra, który chcesz usunąć za pomocą prawego przycisku
myszy. Z menu kontekstowego wybierz opcję Usuń filtr lub użyj skrótu klawiszowego Ctrl−.
Wyczyszczenie wiersza filtra
Kliknij na komórce filtra, który chcesz wyczyścić za pomocą prawego przycisku
myszy. Z menu kontekstowego wybierz opcję Wyczyść filtr.

Wszystkie filtry wiersze są włączane lub wyłączane poprzez przycisk filtru.
Możliwe jest zdefiniowanie do 25 filtrowania wierszy filtrów.
Dostępne są ikony na pasku narzędzi, aby usunąć, dodać lub aktywować filtr.
40
7.3. Resetowania nagłówku kolumny (6.3.3)
Engineering Baseumożliwia Ci teraz nie tylko na edycję nagłówków kolumn
arkuszy roboczych ale również na resetowanie ich w prosty sposób jeśli potrzebujesz oryginalnych wartości.
Aby zresetować nagłówek kolumny, wybierz w arkuszu nagłówek kolumny a następnie w menu skrótów wybierz Edytuj etykietę kolumny. W oknie
Modyfikuj, wyczyść pole Oznaczenie (brak znaków) i kliknij OK. Te działania
przywrócą oryginalny nagłówek kolumny. Aby otrzymac pusty nagłówek musisz
wprowadzić znak spacji.
7.4. Poziom konfiguracji arkusza (6.3.3)
Za pomocą tego nowego kreatora możesz możesz generować arkusze z wcześniejszym wyborem atrybutów. Ta właściwość jest przeznaczona do przemysłu cementowego i jest dostępna razem z Engineering Base Instrumentation. Kreator
może być uruchomiony na folderach sprzętu i funkcji przez menu kontekstowe
lub przez wybór makr.
Przez poziom konfiguracji urządzeń z katalogu urządzeń, dostępny staje się
wybór atrybutów bazujących na XML dla poziomu w szablonach konfiguracyjnych w projekcie, na podstawie której odpowiednio wypełniony arkusz jest
generowany.
7.5. Ustawienia filtru przed wczytaniem danych arkusza (6.3.1)
Teraz możesz możesz otwierać arkusze bez natychmiastowego wczytywania danych arkusza. Dlatego użytkownik może określić które dane mają być wczytywane po specyficznych obowiązujących filtrach. Obecnie wszystkie dane są
początkowo wczytywane podczas otwierania, i ustawiają filtr wymagający przeładowania danych. Kosztuje to niepotrzebnie dużo czasu przetwarzania dla pojemnych arkuszy a dużą zawartością danych
W oknie właściwości arkusza możesz określić w Wczytywanie danych ▷ Potwierdź filtr przed wczytaniem danych czy arkusz ma być wypełniany danymi
podczas otwierania.
Jeśli ta opcja jest aktywna, to arkusz jest wczytywany bez danych. Wyświetla
się przycisk w formie paska z informacją Arkusz został otwarty bez danych.
Potwierdź filtr i kliknij tutaj lub odśwież przyciskiem F5 aby wczytać dane do
arkusza.
W przeciwnym wypadku dane arkusza zostaną wczytane jak wcześniej.
Po zmianie ustawień w oknie właściwości, należy zapisać arkusz by zachować
wprowadzone ustawienia.
Zmiana ustawień filtru w wierszu filtra nie aktualizuje listy natychmiastowo aktywnym filtrem. Zmiany w filtrze są wyświetlane na czerwono. Przycisk
filtra zmienia się na Zastosuj i jest także wyświetlany na czerwono. Ustawienia
filtra mogą być arbitralnie zmieniane bez odświeżania listy. Ustawienia filtrów
są aktualizowane tylko po naciśnięciu przycisku Zastosuj.

Opcja do ustawiania filtrów podczas wczytywanie nie jest dostępna dla list
rewizji, raportów oraz zintegrowanych arkuszy
7.6. Konfiguracja atrybutów arkusza (6.3.0)
41
7.6. Konfiguracja atrybutów arkusza (6.3.0)
Konfiguracja okna do dodawania kolumn (atrybuty) do arkusza (konfiguracja
listy) może być teraz otwarta również przy nagłówku linii.
Jeśli wywołasz w wierszu polecenie Pokaż/ukryj kolumny, wówczas dostępne
są atrybuty, które są zdefiniowane w oknie definicji typu wybranego urządzenia,
a ponadto są oferowane atrybutów aktualnie pokazane w arkuszu za pomocą
polecenia Wybór kolumn. Teraz użytkownik może wybrać, które atrybuty chce
wyświetlać w arkuszu.
7.7. Otwieranie arkuszy roboczych z wielokrotnego wyboru (6.3.0)
W wersji Engineering Base 6.3.0 zaimplementowano możliwość podania kilku
obiektów początkowych. W poprzedniej wersji można było otworzyć arkusz z
kilku obiektów poleceniem Otwórz arkusz, lecz arkusze były otwierane w skoroszycie w kartach oddzielnie dla każdego obiektu.
Nową możliwością jest zaznaczenie kilku obiektów początkowych i wyświetlenie ich wszystkich w jednym arkuszu. W konfiguracji arkusza można określić
czy chcemy korzystać z oddzielnych kart dla oddzielnych obiektów czy wolimy
jeden wspólny arkusz.
7.8. Zoptymalizowany wybór obiektów startowych (6.3.0)
Dotychczas, by zmienić obiekty początkowe, należało zamknąć wszystkie arkusze oraz ponownie je otworzyć z nowo wybranych obiektów. Teraz obiekty
początkowe mogą być zmienione w dowolnym arkuszu. Można wybrać dowolną
liczbę obiektów początkowych (co najmniej jeden). Ponadto nie można usunąć
ostatniego obiektu poczatkowego z listy.
Konfiguracja obiektu startowego dla edycji listy jest ustawiana przyciskiem
(ikoną) Wybór obiektu głównego…
Kliknij na [Usuń] aby usunąć wszystkie pokazane obiekty startowe za wyjątkiem ostatniego. Po kliknięciu na [Dodaj] można dodać nowe obiekty startowe
do aktualnej listy obiektów początkowych.
7.9. Szablony arkuszy (6.2.1)
Do tej pory Engineering Base rozróżniało szablony standardowe i stworzone
przez użytkownika, ten podział został zlikwidowany, aby umożliwić użytkownikowi zmianę lub usunięcie wszystkich, spośród dostępnych szablonów.
7.10. Zablokowanie szerokości kolumn w arkuszach (6.2.1)
Engineering Base w nowej wersji umożliwia zablokowanie szerokości wszystkich kolumn w arkuszu. Aby to zrobić, kliknij prawym przyciskiem na wybraną
kolumnę i zaznacz Zabezpiecz szerokość kolumn, lub wybierz z menu kontekstowego Właściwości, a w menu konfiguracji arkusza (rys. 14), w podsekcji Widok
zaznacz Zabezpiecz szerokość kolumn.
42
Rysunek 14. Zablokowanie
szerokości kolumn w arkuszach
7.11. Arkusz urządzeń z zaznaczonych kartek (6.2.1)
W nowej wersji, możliwe jest zaznaczenie wielu kartek, rysunków lub folderów
jednocześnie i otworzenie dla nich dowolnego arkusza. Wszystkie urządzenia
znajdujące się na zaznaczonych kartkach, zostaną wylistowane na otworzonym
arkuszu.
7.12. Ustalenie kolumn w arkuszach (6.2)
Podobnie jak w Excelu, kolumny w arkuszach mogą być teraz ustawiane na
stałe. Funkcja jest użyteczna dla arkuszy z wieloma kolumnami, gdy np. nazwa
urządzenia powinna być stale widoczna podczas prowadzania danych w innych
kolumnach.
7.13. Arkusze dla obiektów na specyficznych kartkach (6.2)
Teraz, wszystkie typy arkuszy mogą zostać utworzone także na folderze Dokumenty, na wszystkich folderach w folderze Dokumenty, na rysunkach i na
kartkach. Dopuszczalny jest wielokrotny wybór folderów, rysunków i kartek.
Na arkuszach będą wszystkie obiekty istniejące na wybranych kartkach. Dzięki
temu mamy możliwość pobierania informacji selektywnie dla poziomu kartki,
rysunku i folderu.
7.14. Arkusz Połączenia (6.1)
Nowo stworzone okno dialogowe Właściwości pozwala na następujące czynności:
– Wylistowanie urządzeń podrzędnych w stosunku do zaznaczenia, niezależnie
od tego gdzie znajdują sie cele.
7.15. Arkusze z kształtami preferowanymi (6.1)
43
– Listowanie tylko przewodów w których oba przeznaczenia przewodu znajdują się poniżej obiektu startowego, np. wszystkie przewody znajdujące się
w szafie danej szafie.
– Wyświetlanie przewodów, w których tylko jedno z przeznaczeń znajduje się
w zaznaczonym urządzeniu, np aby wyświetlić tylko przewody wychodzące
z szafy.
– Wyświetlanie wyłącznie przewodów które nie mają swoich przeznaczeń w zaznaczonym urządzeniu.
– Wyświetlanie przeznaczeń przesortowanych zgodnie z przeznaczeniami kabli,
w których się znajdują. Np. kabel posiada przeznaczenia: pierwsze A oraz
drugie B, a znajdujący się wewnątrz przewód przeznaczenie pierwsze B oraz
drugie A, to przeznaczenia przewodu zostaną zamienione, tak by były zgodne
z kablem.
7.15. Arkusze z kształtami preferowanymi (6.1)
Engineering Base pozwala szybko odszukać preferowane kształty masterów, pomijając nawigacje w strukturze projektu. W folderze z szablonami, arkusz może
zostać otworzony, aby wyświetlić kształty masterów znajdujące się wewnątrz
folderu. Stamtąd, kształty masterów mogą zostać bezpośrednio umieszczane na
schematach. Dodatkowo dostępna jest możliwość sortowania i filtrowania, a arkusz może zostać zapisany w różnych formatach.
7.16. Otwieranie arkuszy z folderu szablonów (6.1)
Zostało dodane polecenie Otwórz arkusz do menu pojawiającego się po kliknięciu
lewym przyciskiem myszy w folder szablonów.
44
8. Rozszerzenie funkcjonalności systemu rewizji
8.1. Konfigurowalne numery rewizji (6.4.0)
Teraz, podobnie jak rewizje i numery wersji dokumentów, numery rewizji dokumentów są konfigurowalne.
8.2. Menadżer rewizji projektu (6.3.3)
Za pomocą tego nowego kreatora, użytkownik posiada funkcje do ustanawiania
statusów obiektów oraz do ich ponownego użycia w innych projektach. Jeśli
np. wiązka przewodów została wypuszczona do produkcji to nie może zostać
zmieniona ponieważ dane wypuszczonej i produkowanej wiązki mogą być różne.
Jeśli użytkownik chce dokonać modyfikacji, to posiada opcję do przypisania nowego numeru materiału oraz do skopiowania pierwszej wiązki lub do otworzenia
wypuszczonej wiązki przewodów.
Kreator może być włączony przez Engineering Base Cable Pro (lub inny
odpowiedni dodatek) i uruchomiony z obiektami i projektami. Podczas uruchamiania z projektu, wtedy tylko podstruktura, powiązane przewody oraz powiązane dokumenty są brane pod uwagę. Dla projektów występuje ograniczenie
aby folder sprzętu posiadał tylko jeden obiekt pod którym inne obiekty są wtedy
tworzone.
Dostępne funkcje to: Wypuść(sprawdzenie), zablokowanie mechanizmów oraz
zarządzanie prawami i odpowiednio zarządzanie rewizjami.
Mechanizm blokowania blokuje dostęp do zmiany wygenerowanej kopii projektu. Zarządzanie rewizją uruchamia się tylko razem ze sprawdzeniem. Używane są tutaj ustawienia bieżącego projektu. Standardowe zarządzanie rewizją
jest używane: z istniejącą rewizją zero, następująca po niej rewizja jest automatycznie tworzona, w przeciwnym wypadku staje się rewizją zero??? Zarządzanie
prawami może być określone w obu przypadkach sprawdzania????
Uruchom kreatora z obiektów przez wybór makra:
Dane wybranego obiektu są pokazane w czasie sprawdzania w oknie informacyjnym.
Przyciskiem [Opcje] możesz wybrać lokację przechowania dla prjektu archiwalnego oraz dodatkowe funkcjonalności
Po naciśnięciu przycisku [Dalej] wypuszczony projekt jest generowany w
określonym miejscu, a wybrane dodatkowe funkcje zostają wykonane.
Oznaczenie wypuszczonego projektu zawiera oznacznik obiektu początkowego oraz wersję wypuszczenia: -M5.1 (.DRV) V001
Dla sprawdzenia, projekt archiwalny jest skopiowany do folderu systemowego
projektu (możesz również określić miejsce dokąd skopiować projekt) a protekcja
przed zapisem jest anulowana. Zarchiwizowany projekt pozostaje niezmieniony.
Numer wersji w oznaczeniu projektu jest zastąpiony gwiazdką.
8.3. Atrybuty rewizji dla kartek i rysunków (6.3.3)
Engineering Base oferuje teraz do dwudziestu atrybutów dla rewizji dokumentów na rysunkach i arkuszach. Istnieje 5 zestawów atrybutów - do dwudziestu
8.4. Odrzucanie identycznych elementów bazujących na wartościach atrybutu (6.3.3)45
elementów każdy (domyślnie 4) - które wypełniane w cykliczny sposób przy
każdej nowej rewizji:
– Indeks rewizji 1...20
– Indeks wersji dokumentu 1...20
– Rewizja dokumentów danych (nowa) 1...20
– Rewizja dokumentu nowego użytkownika (nowa) 1...20
– Rewizja komentarzy 1...20
Instancje atrybutów (do 20) wypisane powyżej są cyklicznie wypełniane informacją najnowszej rewizji. Jeśli potrzebujesz potrzebujesz więcej niż czterech
instancji tych atrybutów to musisz dokonać edycji odpowiednich szablonów arkuszy. Pod uwagę są brane tylko te arkusze i rysunki które są oznaczone jako
Zmienione.
Wymogiem do użycia tych atrybutów są:
W oknie właściwości projektu, musisz zaznaczyć umożliw rewizje dla schematów aby aktywować rewizje na graficznych dokumentach.
Stworzyłeś rewizję Zero.
8.4. Odrzucanie identycznych elementów bazujących na wartościach
atrybutu (6.3.3)
Aż do teraz usuwanie elementu a następnie utworzenie nowego z identycznymi
wartościami atrybutów było wykrywane przez zarząd rewizji i zgłaszane jako
zmiana w powiązanym arkuszu. Od wersji Engineering Base6.3.1 takie elementy
nie są już domyślnie podświetlane. Tyczy się to wszystkich istotnych typów
elementów takich jak lokacje, urządzenia, kable, przewody, piny oraz funkcje.
Automatyczne przewody są jedynym wyjątkiem od tej reguły ponieważ zostały
już wcześniej wykryte przez ich przeznaczenia.
W przypadku gdy klient nie zgadza się z nowym domyślnym zarządzania
rewizją, można użyć opcji we właściwościach bazy danych aby przywrócić poprzednie ustawienia.
Aby wyłączyć nowe domyślne ustawienia, musisz wybrać bazę danych w
eksploratorze Engineering Base, a następnie w menu podręcznym wybrać właściwości. W oknie właściwości, wybierz Właśne ustawienia a następnie w polu
Klucz wprowadź RevisionCompareVersion a w polu Wartość wprowadź 0 (zobacz obrazek poniżej)
8.5. Konfigurowalne numery rewizji (6.2.2)
Nowa wersji Engineering Base można w nazwach rewizji używać kombinacji liter
i cyfr np A01, P01 itd. Także w oknie ustawień, możliwe jest ustawienie przedziału nazw kolejnych rewizji jako kombinacji liter i cyfr, np A01-A99, P01-P99
itd.
8.6. Rewizje schematów bazujące na pojedynczych dokumentach lub
całym projekcie (6.2.2)
Engineering Base pozwala na wybór sposobu tworzenia nowych rewizji: rewizje
pojedynczych dokumentów lub rewizje całego projektu.
46
Aby włączyć rewizje dla dokumentów, należy otworzyć Właściwości projektu
i zaznaczyć Włącz rewizje dla schematów.
Aby przyporządkować nową rewizję dla każdej zmiany na rysunku lub kartki,
należy odpowiednio wybrać numer wersji per kartka , lub per rysunek (rys. 15).
Możliwe jest ustawienie rewizji dla całego projektu lub dla pojedynczych
kartek, jak na rysunku.
rewizji
8.7. Dodatkowe atrybuty rewizji dla rysunków i kartek (6.2)
Engineering Base oferuje dodatkowe atrybuty dla dokumentów ujętych w rewizjach. Dostępnych jest pięć atrybutów z czterema wpisami, uzupełnianymi
cyklicznie, przy każdej nowej rewizji:
– Numer rewizji 1…4
– Numer rewizji dokumentu 1…4
– Data rewizji dokumentu 1…4
– Autor rewizji dokumentu 1…4
– Komentarz do rewizji 1…4
Aby używać atrybutów rewizji dla kartek i rysunków, należy w opcjach
projektu włączyć rewizje dla schematów, a następnie utworzyć rewizję zerową.
Następnie, po wprowadzeniu cyklu zmian na kartkach, należy tworzyć nową rewizję. Przedstawione wyżej atrybuty będą się cyklicznie zmieniać z każdą nową
rewizją.
Uwaga Atrybuty zostaną zmienione tylko w tych kartkach/rysunkach, na
których wystąpią zmiany.
8.8. Przechowanie starszych wersji rewidowanych schematów ( 6.0, 6.1)
47
8.8. Przechowanie starszych wersji rewidowanych schematów ( 6.0, 6.1)
Często konieczny jest podgląd i wydruk poprzednich wersji schematów, które
zostały już zawarte w którejś rewizji i w nowej wersji Engineering Base jest to
możliwe. Dodatkowo schematy mogą zostać zapisane w projekcie jeśli zostały
wydane w rewizji. Aby aktywować tą opcje, należy zaznaczyć opcję Zapisz kartkę
w formacie PDF w folderze rewizji w ustawieniach projektu w oknie Rewizje ▷
Ogólne ▷ Schematy (rys. 16).
rewizji
W nowej wersji Engineering Base możliwe jest również wybranie miejsca
zapisu plików PDF rewizji. W tym folderze znajdzie się każdy utworzony plik
PDF. Dodatkowo pliki PDF zostaną odróżnione jako takie dzięki odpowiedniej
ikonie, aby ułatwić odróżnienie tego typu dokumentów.
W przypadku rewizji zerowej, wszystkie dokumenty mogą być przechowywane w folderze Rewizje jako pliki PDF. Dokumenty te przechowywane są w ten
sam sposób jak w folderze Dokumenty w drzewie Engineering Base. W ten sposób odnajdywanie poszczególnych dokumentów jest jeszcze prostsze.
48
9. Inne zmiany
9. Inne zmiany
9.1. Atrybuty z komentarzami (EB 6.3.4)
W Engineering Base można teraz, oprócz nazw i wartości, a także zarządzać
komentarzami do atrybutów. Funkcja ta może być aktywowana w skali globalnej poprzez przełącznik bazy danych we właściwościach (patrz obrazek poniżej).
Funkcja jest obsługiwana w przetwarzania wykresów, arkuszy i tworzenie wzorników.
Ta możliwość jest ograniczona do następujących typów obiektów:
AUC_COVERID_LOCATION
AUC_COVERID_DEVICE
AUC_COVERID_TERMINAL
AUC_CID_CABLE
AUC_CID_WIRE
AUC_COVERID_FUNCTION
AUC_CID_DIAGRAM_PARENT
AUC_COVERID_DIAGRAM
Pozostałe obiekty w Engineering Base nie mają możliwości posiadania komentarzy. W zasadzie zastosowanie dodatkowych uwag nie jest możliwe dla
wielu atrybutów (formuły, część z, powiązane funkcje, …). Ponadto tylko część
kreatorów obsługuje tę funkcję:
– AutoCreateDatasheets
– SmartExcel
– Level Function (Add-In)
– LevelConfigurationWorksheet
– ImportUpdate Equipment
–
–
–
–
–
–
–
–
9.2. Edycja bloków tekstowych w formatce (6.3.4)
Do tej pory co najwyżej 200 bloków tekstowych mogło być umieszczonych na
formatce. Teraz aż do 200 atrybutów może być wyświetlane w wielu blokach
tekstowych, jeżeli jest to wymagane.
9.3. Kopiowanie konfiguracji makr pomiędzy projektami (6.3.4)
Konfiguracje makr mogą być kopiowane pomiędzy projektami za pomoca techniki przeciągnij i upuść. Jeśli dane już są dostępne w projekcie przeznaczenia, to
9.4. Blokada projektu z kontekstem Instrumentation (6.4.0)
49
tworzona jest kopia o tej samej nazwie. Jeśli potrzeba użytkownik może ustawić
unikalne dane.
9.4. Blokada projektu z kontekstem Instrumentation (6.4.0)
Jeśli aktywna jest opcja Instrumentation w Kontekście w oknie właściwości
projektu, to ten projekt może być edytowany tylko wówczas, gdy dostępna jest
licencja dodatkowa Instrumentation Add-On.
Licencje Instrumentation Add-On są w:
– Plant Design (1049)
– Instrumentation Basic (1048)
– Instrumentation Detail (N.N.)
– Instrumentation Pro (1043)
Jeśli żadna z tych licencji nie jest dostępna, projekt zostanie otwarty w trybie
tylko do odczytu.
9.5. Rozszerzenie w dodatku Automatyczna numeracja urządzeń (6.4.0)
Jeśli urządzenie zostanie nazwane np. zacisk via jego potencjał, to dodatek Automatyczna numeracja urządzeń teraz uwzględni hierarchię, poniżej której został
utworzony potencjał.
Jeśli tworzysz np.potencjał 10 poniżej obiektu A, a następnie dodatek utworzy A10 jako wynik oznaczenia.
9.6. Licencja EVU (6.4.0)
Licencja EVU nie jest domyślną częścią pakietu licencji ale może zostać opcjonalnie dodana do pakietu. Ta licencja jest wymagana dla makr: EVU-QS-Tool
i Bay Copy.
9.7. Rozszerzenie polecenia Zastąp (6.4.0)
Polecenia Zastąp została rozszerzona o opcję wyłączenia nieużywanych zestyków
(NO, NC, CO) ze struktury wyszukiwania. Pozwala to wybrać urządzenia z
katalogu o mniejszej strukturze.

Zestyk jest uważany za „nie używany” jeśli nie ma reprezentacji graficznej
ani nie jest oprzewodowany.
Użytkownik np. wykorzystuje stycznik ze stykami głównymi, jednym stykiem
zwiernym (NC) i dwoma rozwiernymi (NC). Reprezentację graficzną posiada zestyk główny a zestyk rozwierny (NC) jest oprzewodowany. Zestyki zwierny (NO)
nie jest podłączony. Do tej pory, użytkownik mógł zastąpić ten stycznik, tylko
innym stycznikiem o identycznej strukturze lub większy. Dzięki rozszerzeniu
funkcji, może on teraz użyć przekaźnika strukturalnie mniejszym rozmiarze.
W ramach operacji zastępowania, link do kształtu i okablowania są zachowane. Na nieużywane urządzenia podrzędne (wskazuje rodzaj i / lub położenia)
jest częścią obiektu katalogu, wszystkie wpisy atrybutów są dziedziczone.
Rozszerzona funkcjonalność może być aktywowana w kolejnych opcji dialogowych.
50
9. Inne zmiany
W tym celu, dodano opcję Usuń nieużywane elementy. Podczas pracy z oknem
dialogowym, stare i nowe opcje są wyjaśnione przez krótkie podpowiedzi.
9.8. Łączenie portów pomiędzy projektami (łączenie źródeł z ujściami) (6.4.0)
51
9.8. Łączenie portów pomiędzy projektami (łączenie źródeł z ujściami)
(6.4.0)
Especially in the automotive industries, there is the requirement to connect
potential sources and sinks always 1:1, and to have unique potential names. For
this purpose, there is the customer specific database switch ”PortLink=1”.
If this link is set, new entries in the popup menu for cross-reference symbols
are made available: ”Connect Port” and ”Disconnect Port”. The term ”Port” is
to be understood as synonym for the concept source/sink, whereby only such
source symbols can be placed that point to another source symbol. Internally,
also in such cases a source and a sink are referred to.
The standard mechanisms to automatically distribute potentials beyond
cross-references for potentials taking into account the sort sequence of the sheets
and the position of sources and sinks on the sheets is in this way completely
invalidated. The sources and sinks have to be explicitly linked by the user in a
1:1 way, and must not be unlinked afterwards if to serve the subsequent workflow
correctly. Each port carries a unique internal ID.
In the end, a port is made of a source/sink pair that has been linked using
the ”connect port” function. This linking was up to now possible, only, when
spanning sheets within a project. The new function enables this in a cross-project
way, too.
In the planning process for harnesses, neutral SYSTEM (connection) plans,
e.g. AIRBAG, INFOTAINMENT, and so on, are fused to an overall vehicle SYS
using the SYSUPDATE manager. Only in this phase, all SYS plans are fused
into a single project, and the potentials of the different plans are merged via
their ports. Up to now, this merging of ports had to be repeated for each renewed
merge or update of system plans, in spite of the fact, these inter-relations were
known before, and the editors of the system plans had to adjust the potentials
of the sub-systems anyway.
The a cross-project definition of ports now supports to introduce the existing knowledge about connectivity already in a phase, before the projects are
merged, and in this way to further automatize the creation of potential and port
connections, even if the relevant ports have not been entered into a common
project before.
Finally, now, in this cross-project approach, the same steps have to be carried
out that would have to be taken inside a project:
Selection of port pairs together with an optional selection of projects that
are members of a common project folder. If the networks of which the ports
are a part, belong to different potentials (which is normally the case), then
the user decides via a dialog which potential name to adopt, and the networks
of both ports are associated with this potential. Both ports receive an entry,
documenting the original potential names.
Both ports are associated with a potential group. This has the effect that
both ports point to each other (even if there are further ports on this potential).
The object ID combinations and the previous potential names are stored, to
enable an automatic re- association of source/sink pairs during a SYS update.
Navigable and bi-directional links between ports are generated which indicate
the link to the other side.
52
9. Inne zmiany
The automatic cross-project creation of source/sink pairs in the process of
merging SYS plans to an overall vehicle project is an extension of the previous
functionality. The SYS update available in the previous Engineering Base version still had in the target project on the ports all the data (like IDs) stored
that were created during the last creation of related source/sink pairs. Now, if
sheets are linked containing cross-project source/sink pairs that already have
entries on ”both sides”, then the ports will be reunited, the potentials will be
merged, and the two ports will be integrated into a port group. In addition, the
previous cross-project connections will be removed in this process.
9.9. Zarządzanie prawami dostępu do folderów projektów (6.4.0)
W celu uproszczenia definiowania praw dostępu dla grup powiązanych projektów, takich jak projekty indywidualne, kontroli dostępu i ustawienia uprawnień
mogą zostać określone centralnie na foldery, które zawierają te projekty. Dla
tych folderów projektów, np. foldery z projektami, prawa ustawienia są przesyłane przez podfoldery do powiązanych projektów.
Dotyczy to również projektów chroniony przed zapisem.
Jeśli projekty mają ustawienia via folder nadrzędny, ustawienia te nie mogą
zostać zmienione w projekcie. Projekty, które zostały przemieszczone do sekcji z
skonfigurowanymi uprawnieniami projektów lub projekty, które tam powstały,
automatycznie uzyskują uprawnienia określone dla nadrzędnego foldera.
Kiedy projekty są przenoszone z folderu z prawami do części bez określonych
praw, projekty te nie mają żadnych praw dostępu już.
W ogóle projekty uzyskują praw od pierwszego folderu z projektami z prawami, w strukturze katalogów, tzn. gdy inne foldery projektów (bez uprawnień) są
wykorzystywane pomiędzy projektami a folderem projektu z prawami, projekty
wciąż posiadają prawa z tego folderu.
Ponadto można skonfigurować ustawienia dla działań na projektach (import,
usuwanie, …) do folderu projektu, oprócz ustawienia uprawnień dla projektów
zawartych w tym katalogu.
9.10. Układ klawiatury (6.3.3)
Normalny układ klawiatury może być użyty w arkuszach oraz w oknach Engineering Base. Znaki specjalne różnych języków jak np. ą, ń, ć lub ż mogą być
wprowadzane jak zawsze.
9.11. Wyłączanie hierarchicznych adresów krosowych (6.3.3)
Oprócz przełączania adresów krosowych P2P pomiędzy sprzętem i/lub potencjałami na akuszach znajdujących się w różnych folderach dokumentów, Engineering Base daje nam możliwość wyłączenia hierarchicznych adresów krosowych.
Zaznacz trzecie pole w obszarze adresów krosowych, jeśli chcesz aby adresy
krosowe pozostały między reprezentacjami na arkuszach zagnieżdzonych w tym
samym folderze lub rysunku bezpośrednio pod folderem dokumentów. To znaczy
że dzięki temu ustawieniu możesz wyłączyć hierarchiczne adresy krosowe, rów-
9.12. Uproszczenie oznaczeń elementu zgodnie z DIN (6.3.3)
53
nież między reprezentacjami na arkuszach nie znajdujących się w tym samym
folderze lub rysunku pod folderem dokumentów.
9.12. Uproszczenie oznaczeń elementu zgodnie z DIN (6.3.3)
Pod właściwościami projektu w folderze Widok pod Ustawieniami możesz aktywować reprezentację oznaczenia elementu w schemacie różnym od standardowego z Engineering Base dzięki opcji Uproszczenie zgodne z DIN. Ta właściwość
może być również uruchomiona przez VBA/.NET
Jeśli odniesienie do drzewa obiektu jest określone w ramie lub granicy, to
oznaczenia obiektu tam przedstawionego są odpowiednio skrócone do następującej procedury po aktywacji opcji uproszczenia:
Zaczynając z obiektu, jego ścieżka w instalacji zmierza hierarchicznie do góry
aż dotrze do ścieżki na której znajduje się odpowiedni obiekt odniesienia. Zaczynając od pierwszego wspólnego obiektu, oznaczenie jest następnie skrócone np.
wyższe poziomy lub lokalizacje oznaczenia są wtedy niewidoczne w schemacie.
9.13. Rozszerzenia instalacji Engineering Base (6.3.3)
Wybranie Rozwiązania biznesowego podczas instalacji może być dokonane po
komunikacie Wybierz Typ Instalacji i nie powinno być już aktywowane przez
kliknięcie na Zaawansowane.
Dodatkowo, Rozwiązanie biznesowe wcześniej wybiera ”Elektryczne standardy USA” (również w menadżerze bazy danych).
54
9. Inne zmiany
9.14. Rozszerzone ustawienia dla instalacji Engineering Base (6.3.1)
Do ścieżki do plików programu Engineering Base(Instaluj do), dodano kolejną:
Pliki systemowe EB (rys. 17), która jest przechowywana w rejestrze w kluczu:
RuntimeRootPath.
Rysunek 17. Dodatkowa ścieżka

Wybór jest ograniczony do lokalnych dysków twardych i należy upewnić się,
że określona ścieżka jest zawsze dostępna.
9.15. Filtrowanie bez brania pod uwagę zawartości słowników (6.3.0)
Podczas używania filtrów, to normalnie zawartości słowników są brane pod
uwagę. To może być przerwane manualnie wpisując ręcznie „#@NODREF@#”
w tekście filtru. Jeśli odnośniki do słowników nie są brane pod uwagę to przetwarzanie z filtrami może być udoskonalone.
Ponieważ istnieje wiele atrybutów do edycji które nie posiadają odnośników
do słowników (materiały, producenci…) opcja filtru Szybki filtr bez słownika
została dodana do ustawień (rys. 18).

Jeśli opcja jest zaznaczona, wtedy nie odnaleziony zostanie żaden tekst z odnośnikiem do słowników.
55
9.16. Retroaktywna konfiguracja rewizji (6.3.0)
Rysunek 18. Filtrowanie bez
słownika
9.16. Retroaktywna konfiguracja rewizji (6.3.0)
W konfiguracji rewizji możesz teraz retroaktywnie dodawać lub usuwać kolumny
(atrybuty) w arkuszu. Przy porównaniu rewizji kolumny są porównywane tylko
jeśli są obecne w obu rewizjach.
9.17. Prawa użytkownika dla dodatków w projekcie (6.3.0)
Prawo do zmiany, uruchamiania lub wyłączania dodatków może być indywidualnie określone dla każdego użytkownika za pomocą kontroli dostępu (rys. 19).
Tylko użytkownicy z odpowiednimi prawami mogą dokonywać zmian dla dodatków. Wszyscy inni użytkownicy mają dostęp do tej sekcji tylko w trybie do
odczytu.
Rysunek 19. Konfiguracja praw
dostępu
56
9. Inne zmiany
Dla istniejących projektów, każdy kto posiada prawa do zmiany, posiada
także prawo do folderu Dodatków.
9.18. Prawa użytkownika do rewizji projektu (6.3.0)
W zarządzaniu użytkownikami projektu możesz teraz określić prawa do rewizji
indywidualnie dla każdego użytkownika za pomocą kontroli dostępu (rys. 19).
Nie każdy użytkownik w projekcie może tworzyć lub zmieniać rewizje. Tylko
użytkownicy z odpowiednimi prawami mogą tworzyć lub usuwać rewizje.
Dla istniejących projektów, każdy kto posiada prawa do zmiany, posiada
także prawo do zarządzanie rewizjami.
9.19. Używanie Przeciągnij & upuść do importowania (6.3.0)
Engineering Base oferuje innowacyjny sposób do importowania plików i folderów
używając techniki przeciągnij & upuść. Wliczając w to zaznaczenie wielu plików,
folderów z ich podfolderami.
Jedyne co musisz zrobić to wybrać pliku i/lub foldery które chcesz importować za pomocą przeciągnij & upuść. Naciśnij i przytrzymaj lewy przycisk myszy aby przeciągnąć obiekty do ich miejsc przeznaczeń. Puść przycisk myszy
aby umieścić obiekty przy lokacji zabronionej przez Engineering Base. Wybrane
obiekty zostaną natychmiast wstawione jeśli importujesz tylko pliki. Jeśli twój
import zawiera przynajmniej jeden folder, wtedy okno Engineering Base zostanie
otwarte.
Kliknij na Ok aby importować wybrane obiekty.
9.20. Rozciągane uchwyty oraz atrybuty wymiarów (6.3.0)
Uchwyty do rozciągania to obiekty używane w projektowaniu symboli. Mogą być
wstawione w masterach lub kształtach aby umożliwić zmianę rozmiaru kształtu.
W zależności od właściwości określonych dla rozciąganych uchwytów, rozmiar
kształtu może być zmieniony zarówno poziomo jak i pionowo lub w obu tych
kierunkach.
Ponadto rozciągane kształty mogą być używane do zmiany wymiarów obiektu reprezentowanego przez kształt jeśli wcześniej wartości były odpowiednio
określone.
Określa się właściwości rozciąganych uchwytów przez otwarcie mastera lub
kształtu w Visio. Wybierz rozciągany uchwyt i kliknij na właściwości w menu
kontekstowym. Otwarte zostanie okno właściwości, W którym możesz określić
zachowanie rozciąganego uchwytu.
9.21. Zmiany w oknie właściwości atrybutów (6.3.0)
W Engineering Base wprowadzono nową właściwość atrybutu Zatwierdzone,
która jest używana do ustawienia statusu. Domyślnie status nie jest ustawiony.
Status nie może być ustawiony dla wirtualnych atrybutów. Atrybut dla którego status został ustawiony, jest podświetlany przez ciemnozielony kolor tekstu
w oknie i w liście.
9.22. Przeznaczenia kabli oraz zestawów złącz (6.3.0)
57
Dodatkowo, okno właściwości dla atrybutów pokazuje również ID atrybutu
(rys. 20).
Rysunek 20. Właściwości
atrybutu
9.22. Przeznaczenia kabli oraz zestawów złącz (6.3.0)
Engineering Base zawiera właściwość, która określa przeznaczenie kabla z graficznej reprezentacji kabla, urządzenia lub lokalizacji. Dla szczegółowej inspekcji
kabla, np. przypisanie przewodu w wiązce, ważne jest by złącza należące do
kabla wyświetlane były jako przeznaczenia.
Teraz jest taka możliwość. Jedynym wymaganiem dla tego jest to aby połączone kształty były wyposażone w zaciski typu Jednokreskowe.
Zaimplementowano nowy atrybut dla zacisków złącz Podłączalny, dzięki któremu możesz reprezentować podłączone połączenia w grafice (rys. 21).
Rysunek 21. a) poprawne
połączenie gniazda 1 z wtyczką 2,
b) niepoprawne połączenie
gniazda 1 z wtyczką 4
W eksploratorze Engineering Base poprawne połączenia są reprezentowane
via referencje do drugiej części podłączonego złącza.
9.23. Edycja formatki (6.2.4)
Funkcja edycji formatki (otwartej w Visio) może być zablokowana dla zwykłego
użytkownika. Administrator może ustawić odpowiednie uprawnienia w projekcie.
58
9. Inne zmiany
9.24. Ostrzeżenie podczas otwierania rysunków zabezpieczonych przed
zapisem (6.3.0)
Kiedy użytkownik otworzy rysunek, to zostanie ostrzeżony o zabezpieczeniu
przed zapisem i zostanie zapytany czy na pewno chce otworzyć ten rysunek.
Odpowiednie okno zawiera informacje który użytkownik aktualnie ma dostęp
do rysunku, który ma być otwarty.
Ostrzeżenie o zabezpieczeniu przed zapisem występuje podczas ręcznego
otwierania rysunku, nie przez automatyczny dostęp via VBA. Podobnie uwaga zostanie pominięta jeśli jest to oczywiste, że dostęp tylko do odczytu jest
możliwy:
– Posiadana jest tylko licencja do odczytu.
– Projekt jest tylko do odczytu.
– Skonfigurowane prawa kontroli dostępu nie zawierają prawa zapisu.
9.25. Ulubione atrybuty (6.2.4)
Użytkownik może strukturyzować atrybuty dla wygody ich używania. Do tego
można wykorzystać etykietę lub zaznaczyć atrybuty jako Ulubione.
To udogodnienie dostępne jest w wyborze atrybutów w edycji graficznej
i w arkuszach. Bieżące ustawienie jest zapisywane w rejestrze użytkownika i może być zmienione w oknie dialogowym atrybutu (rys. 22). Każdy atrybut można
oznaczyć jako ulubiony. Okno wyboru atrybutów oferuje możliwość wybrania
tylko tych atrybutów, które są oznaczone jako ulubione (rys. 23).
9.26. Kopiowanie ze scalaniem funkcji pomiędzy projektami (6.2.4)
Rozszerzono funkcję Kopiowanie ze scalaniem grup symboli w otwartych rysunkach pomiędzy projektami. Proces obejmuje także struktury elementów.
9.27. Prawa dostępu do okna dialogowego i edycji grafiki (6.2.4)
Gdy użytkownik nie posiada praw do formatki (prawa dostępu są skonfigurowane w projekcie), wówczas menu Zastąp z kartki i Definiuj okno dialogowe
w eksploratorze Engineering Base i Otwórz kształt formatki w Visio są nieaktywne.
9.28. Kontrola dostępu do definicji atrybutu (6.2.2)
59
Rysunek 22. Zaznaczenie
atrybutu jako ulubionego
9.28. Kontrola dostępu do definicji atrybutu (6.2.2)
Często podczas pracy nad projektem, wymagany jest dostęp do bazy danych
przez użytkowników z firm zewnętrznych(dostawcy, podwykonawcy). Z racji tego, że baza danych może zawierać wrażliwe i poufne informacje, Engineering
Base oferuje teraz możliwość konfiguracji dostępu dla indywidualnych atrybutów.
Dostęp do atrybutów może odnosić się do operacji odczytu i modyfikacji,
do zarządzania użytkownikami, importu i eksportu, edycji rysunków i rewizji. Zarządzanie prawami dla atrybutów jest dostępne bezpośrednio dla folderu
atrybutów, lub dla wybranych, indywidualnych atrybutów.
Poniższe operacje dostępu do atrybutów dostępne są w nowej wersji Engineering Base:
Odczyt Użytkownik może przeglądać zawartość atrybutu, ale nie może jej edytować.
Zmień Użytkownik może przeglądać i edytować zawartość oraz definiować atrybut.
Zarządzanie atrybutami Użytkownik może zarządzać prawami innych użytkowników.
Prawa dostępu dla Importu i Eksportu Dla importu i eksportu projektów, katalogów i szablonów, należy rozważyć dwa przypadki:
60
9. Inne zmiany
Rysunek 23. Wyświetlanie
ulubionych atrybutów oraz tylko
pierwszego języka w wyborze
atrybutów
– Atrybuty nie istnieją w miejscu docelowym. Ustawienia praw dla atrybutów, są również przenoszone.
– Atrybuty istnieją w miejscu docelowym. Ustawienia pozostają niezmienione.
To oznacza, że użytkownik, który nie miał praw przeglądania atrybutów w
bazie źródłowej, może przeglądać te atrybuty w bazie docelowej, jeśli zarzą-
9.29. Ramki z wielokrotnymi powiązaniami (6.2.2)
61
dzanie użytkownikami jest w bazie docelowej nieaktywne.
Niezależnie od ustawień użytkownika, zawartość atrybutów jest zawsze przenoszona w procesie importu/eksportu projektów, katalogów i szablonów.
Należy pamiętać, że zawartość bazy danych jest zawsze zaszyfrowana, co
zabezpiecza wrażliwe dane przed próbami nieautoryzowanego dostępu.
Prawa dostępu są odczytywane i nadawane tylko podczas startu Engineering
Base. To oznacza, że ich w celu aktywowania należy zrestartować Engineering
Base.
Prawa dostępu w nawiązaniu do edycji rysunku Zarządzanie użytkownikami jest nieaktywne przy edycji rysunków, użytkownik może dodać te atrybuty do bloków tekstowych aby je wyświetlić na kartce.
Access Permissions in Revisions The data of the attributes are also transferred during the generation of revisions. In a comparison worksheet a user
without permissions for these attributes cannot view the contents of the
attributes, the related columns are empty. However the modification status
is displayed. The user can thus see that an object is changed, but he cannot
view the change itself on the comparison work sheet.
XLS Export The content of attributes for which the user does not have read
permission is transferred as empty string.
XLS Import During the XLS import the content of attributes for which the
user does not have modify permission is not written. The same applies for
import and update via VBA macros
9.29. Ramki z wielokrotnymi powiązaniami (6.2.2)
Engineering Base umożliwia połączenie ramki z różnymi obiektami. Oznacza to,
że można ramkę powiązać z urządzeniem lokalizacją, funkcją lub ramką kabla.
9.30. Polecenie Nawiguj pozwala nawigować się do drzewa wyposażenia
lub funkcji (6.2.2)
W nowej wersji można użyć polecenia Nawiguj aby nawigować z kształtu na
kartce bezpośrednio do drzewa wyposażenia lub funkcji (rys. 24). W podobny
sposób z drzewa funkcji można nawigować do drzewa wyposażenia i analogicznie
z drzewa wyposażenia do funkcji.
Oczywiście aby używać tej funkcji, obiekt musi być przypisany do drzewa
funkcji i wyposażenia.
9.31. Usuń przypisanie urządzenia z katalogu (6.2.1)
Engineering Base pozwala na łączenie urządzenia z informacjami z katalogu
poprzez numer materiałowy urządzenia. Można to zrobić kopiując urządzenie
do projektu bezpośrednio z katalogu, bądź przypisując numer materiałowy do
istniejącego już urządzenia (atrybut Materiał).
Kiedy urządzenie zostanie przypisane używając jednego z powyższych sposobów, atrybuty z katalogu zostaną skopiowane do powiązanego urządzenia.
Dodatkowo dostęp do nich zostanie zmieniony na zaznacz tylko do odczytu, co
można poznać po niebieskim tle w arkuszu bądź oknie atrybutów urządzenia.
62
9. Inne zmiany
Rysunek 24. Wyświetlanie tylko
pierwszego języka w atrybutach
Jeżeli zajdzie potrzeba usunięcia takiego powiązania, wystarczy usunąć numer materiałowy z atrybutów wybranego urządzenia, lub przypisać numer nieistniejący w katalogu, aby urządzenie przestało być wyświetlane jako z katalogu,
a tryb tylko do odczytu zostanie wyłączony. Poznamy to po białym tle dla
atrybutów urządzenia.
9.32. Używanie atrybutów z karty Inne przy tworzeniu symbolu (6.2.1)
Zaimportowane atrybuty, zapisane w karcie Inne są teraz dostępne przy tworzeniu symboli.
9.33. Wyświetlanie tylko pierwszego języka (6.2.1)
Engineering Base pozwala domyślnie wyświetlać więcej niż jeden język. Do tej
pory istniała możliwość ograniczenia wyświetlania informacji w kolejnych językach do pierwszego języka. Dotyczyło to tylko bloków tekstowych. W nowej
wersji programu mamy możliwość ustawienia takiego ograniczenia również dla
atrybutów.
Aby ograniczyć ilość wyświetlanych języków do pierwszego, należy zaznaczyć
atrybut na rysunku, następnie kliknąć go prawym przyciskiem myszy i w menu
widzialne atrybuty wybrać Wyświetlaj tylko pierwszy język (rys. 23).
9.34. Ramki dla wielu elementów (6.2.1)
Nowa wersja oprogramowania pozwala Engineering Base now enables you to
connect frames of different objects: This means, you are able to build a frame
with multiple assignments by combining Device, Location, Function, or Cable
Frames.
Once, have built a frame with multiple assignments you can select the group
of frames (you will see a green rectangle) and shift it, change its size, copy it,
or, create a stencil from.
9.35. Definiowanie preferowanego mastera dla pinów (6.2.1)
63
9.35. Definiowanie preferowanego mastera dla pinów (6.2.1)
Definiowane preferowanego mastera lub symbolu ułatwia wybieranie odpowiedniego kształtu dla konkretnego urządzenia. Preferowane kształty są zawsze wyświetlane jako pierwsze przy wyborze kształtów. Ta funkcjonalność jest teraz
dostępna także dla pinów.
9.36. Ustawienia kształtu i wiele reprezentacji dla zacisków (6.2.1)
Engineering Base pozwala teraz na wielokrotną reprezentacje pinu w zacisku,
bez wpływu na działanie Automatycznych Przewodów.
9.37. Wyświetlanie tylko pierwszego języka w raportach (6.2.1)
Wyświetlanie tylko pierwszego języka jest również dostępne dla raportów. Aby
uaktywnić takie ograniczenie, należy otworzyć raport, kliknąć dwukrotnie w
tabelę a następnie we właściwościach arkusza (rys. 25), dostępnych po wybraniu
właściwości dowolnej kolumny, zaznaczyć wyświetlanie tylko pierwszego języka.
Rysunek 25. Wyświetlanie tylko
pierwszego języka w raportach
9.38. Ustawienia atrybutów – wprowadzenie flagi Potwierdzone (6.2.1)
Wprowadzono nową flagę dostępną dla atrybutów: Potwierdzone. Po kliknięciu
prawym przyciskiem na polu atrybutu w oknie atrybutów lub na arkuszu i wybraniu Właściwości, dostępna jest nowa flaga: Potwierdzono. Atrybut oznaczony
flagą Potwierdzone jest wyświetlany kolorem ciemnozielonym.
64
9. Inne zmiany
9.39. Usprawnienie w zaawansowanych ustawieniach atrybutów (6.2.1)
Engineering Base pozwala w polu Zaawansowane ustawienia atrybutu na przypisanie w polu makro skryptu, który może być uruchamiany z tego atrybutu
(ref. 8-AdvanceAttr). Kiedy skrypt jest już przypisany do atrybutu, można go
uruchomić klikając na symbol z prawej strony pola atrybutu.
Rysunek 26. Usprawnienie w
zaawansowanych ustawieniach
atrybutów
9.40. Ramki z wielokrotnymi przypisaniami (6.2)
Od teraz, Engineering Base umożliwia przypisanie ramki do różnych obiektów,
można np.: przypisać do ramki lokalizację i funkcję.
9.41. Atrybuty z folderu Inne dostępne dla tworzenia symboli (6.2)
Engineering Base pozwala na rozwiązanie problemu, który pojawiał się podczas
migracji: atrybuty zaimportowane do folderu Inne nie były dostępne w tworzeniu
symboli. Od teraz problem został rozwiązany.
9.42. Rozszerzenie dodatku Automatyczna numeracja kartek (6.2)
Dodatek Automatyczna numeracja kartek ma teraz dodatkowe opcje:
Poprzedni/Następny – po wybraniu tej opcji, do odpowiednich atrybutów formatki zostaną wpisane oznaczenia poprzedniego i następnego rysunku.
9.43. Ograniczenie wyświetlania języka w arkuszu formatowym (6.2)
65
Nie zatrzymuj na poziomie – po zaznaczeniu tej opcji, będą uwzględniane
także kartki spoza bieżącego rysunku.
Wpisz minus (-) dla ostatniej kartki – po zaznaczeniu tej opcji, na ostatniej
kartce w atrybucie Następny będzie wpisany znak minus „–”.
Aktualizuj użytkownika i datę podczas kopiowania – po zaznaczeniu tej opcji,
przy kopiowaniu kartek, atrybuty Rysował i Data rysunku są wypełniane
automatycznie przez Engineering Base aktualną nazwą użytkownika i aktualną datą.
9.43. Ograniczenie wyświetlania języka w arkuszu formatowym (6.2)
Podczas definiowana atrybutów w arkuszu formatowym, można ograniczyć wyświetlanie atrybutów tylko do pierwszego skonfigurowane języka.
9.44. Zamiana arkusza formatowego usuwa puste atrybuty (6.2)
Do teraz, podczas zamiany arkusza formatowego dodawane były wszystkie atrybuty z poprzedniej formatki do nowej formatki. Teraz, będą dodawane tylko te
atrybuty, które nie są puste.
9.45. Właściwość „Z katalogu” zależy od usunięcia numeru materiału (6.2)
Jeśli numer materiału elementu wyposażenia został usunięty lub zmieniony i nie
jest wyświetlany w preferowanym katalogu, to Engineering Base usunie właściwość Z katalogu ze wszystkich atrybutów elementu i w jego podrzędnych
obiektach; wyjątkiem są elementy posiadające własny numer materiału.
9.46. Zmiana typu specyfikacji usuwa nieaktualne atrybuty (6.2)
W przypadku zmiany typu specyfikacji elementu wyposażenia, pewne atrybuty
staną się nieaktualne w nowym typie. Do teraz Engineering Base nie usuwał
nieaktualnych atrybutów, ale zostało to już teraz poprawione.
9.47. Wprowadzenie słownika dla bazy danych (6.1)
Uzupełniając aktualny system słowników projektów, użytkownik ma teraz możliwość użycia niezależnego słownika, odpowiedniego dla wszystkich projektów
w bazie danych. Słownik dla bazy danych należy wybrać w oknie Ustawienia
z poziomu bazy danych w strukturze drzewa Engineering Base.
9.48. Zastąp oraz Zastąp z katalogu (6.1)
Grupa użytkowników Engineering Base pracuje z katalogami, w których nie zostały wyszczególnione poszczególne zaciski. W dodatku, dane katalogowe bywają importowane w sposób nie uwzględniający struktury podurządzeń. Następnie
wymagane zaciski tworzone są na schemacie poprzez wstawianie dodatkowych
kształtów dla zacisków. W efekcie użycie funkcji Zastąp lub makra Zastąp z katalogu było niemożliwe, bo struktura urządzenia w drzewie Engineering Base
66
9. Inne zmiany
była bardziej rozbudowana od tego w katalogu (o zaciski stworzone na schemacie). Aby rozwiązać ten problem, nowe Engineering Base pozwala pominąć
porównywanie struktury zastępowanych urządzeń.
9.49. Funkcja zastąp wspiera podurządzenia z numerem katalogowym (6.1)
W przeszłości funkcja Zastąp nie mogła być wykonywana w niektórych sytuacjach, dla przykładu styki główne w katalogu nie posiadały styków dodatkowych, jest tak ponieważ styki dodatkowe są osobnym urządzeniem w katalogu.
Jeśli więc w strukturze urządzeń styki dodatkowe zostały umieszczone jako urządzenie podrzędne w stosunku do styków głównych, to struktura takiego urządzenia jest inna od standardowej. W efekcie funkcja zastąp nie mogła zostać
wykonana, od tej pory to ograniczenie zostało usunięte.
9.50. Duże i małe litery a przeszukiwanie słowników (6.1)
Mechanizm wyszukiwania w nowej wersji Engineering Base został przebudowany, tak aby pomijał wielkość liter.
9.51. Rozszerzone Menu pomocy Engineering Base (6.1)
Menu pomoc zostało rozbudowane o opcje Pomoc Online, aby umożliwić natychmiastowe wsparcie dla naszych klientów.
9.52. Wyświetlanie nazwy projektu w nagłówku drzewa (6.1)
W nagłówku drzewa Engineering Base, jest teraz wyświetlana nazwa projektu, aby wyeliminować możliwość pomyłki zwłaszcza w rozbudowanych bazach
zawierających wiele projektów.
9.53. Raporty z wartością początkową (5.2)
Do tej pory, wyjściowy format raportów inkrementował numery stron od wartości „1” do „n”. W nowej wersji Engineering Base, używając wybranego w tym
celu atrybutu, istnieje możliwość numerowania od dowolnie wybranej wartości.
9.54. Wyłączenie adresów krosowych [peer–to–peer] (5.2)
W nowej wersji Engineering Base tak zwane [peer–to–peer] adresy krosowe mogą
zostać wyłączone, a właściwie selektywnie zredukowane: [peer–to–peer] adresy krosowe wskazują jedną reprezentacje urządzenia innym. Nowa alternatywa
pozwala na wyłączenie wszystkich adresów krosowych pomiędzy tymi samymi
urządzeniami na różnych kartkach przechowywanych pod różnymi podfolderami folderu Dokumentów. Adresy krosowe będą w takim wypadku pokazywane
wyłącznie pomiędzy różnymi reprezentacjami urządzenia w tym samym podfolderze. Funkcje tą można znaleźć po wybraniu polecenia Właściwości z menu
kontekstowego wybranego projektu.
9.55. Ulepszenie okna informacyjnego (5.2)
67
9.55. Ulepszenie okna informacyjnego (5.2)
Okno z informacjami o produkcie O Engineering Base zostało ulepszone tak, aby
wyświetlać informacje o aktywnych komponentach dla konkretnych sektorów.
9.56. Automatyczne tworzenie separatorów sieci (5.2)
Engineering Base 5.2.2 oferuje możliwość generowania separatorów sieci na potrzeby konkretnych aplikacji. Generacja separatorów sieci odbywa się poprzez
sukcesywne wybieranie indywidualnych zakończeń połączeń na schemacie lub
przez wybranie większej liczby połączeń za pomocą wielokrotnego zaznaczenia.
Następnie użytkownik przeciągając symbol separatora sieci z wzorników urządzeń do zakończenia/zakończeń, które otrzymują pozycje zacisku nr 1.
Następnie separatory sieci generowane są automatycznie. Generacja separatorów sieci może zostać skonfigurowana tak by uwzględnić:
– kierunek ramienia separatora,
– kolor,
– typ linii,
– długość gałęzi.
Menu kontekstowe separatora oferuje funkcje redukcji separatora: Po wywołaniu tej funkcji separatory z niepołączonymi ramionami zostaną usunięte. Rozszerzenie separatora może zostać wykonane przez usunięcie istniejącego i wstawienie w jego miejsce nowego separatora sieci.
