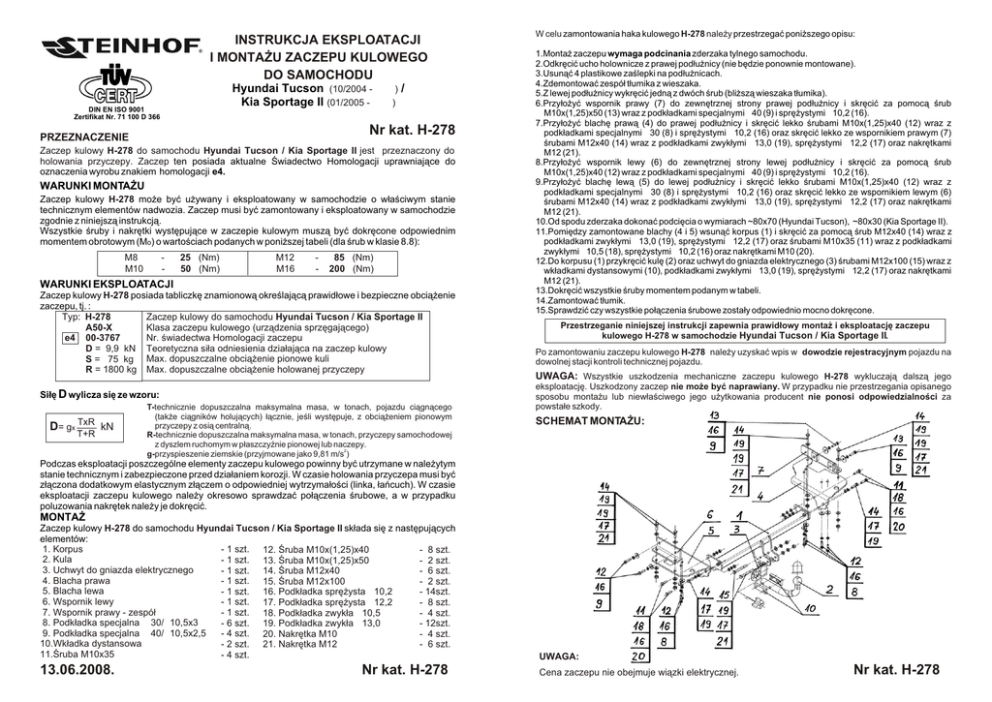

INSTRUKCJA EKSPLOATACJI
I MONTA¯U ZACZEPU KULOWEGO
DO SAMOCHODU
Hyundai Tucson (10/2004 - ®
Kia Sportage II (01/2005 - ®
DIN EN ISO 9001
Zertifikat Nr. 71 100 D 366
)
)
/
Nr kat. H-278
PRZEZNACZENIE
Zaczep kulowy H-278 do samochodu Hyundai Tucson / Kia Sportage II jest przeznaczony do
holowania przyczepy. Zaczep ten posiada aktualne Œwiadectwo Homologacji uprawniaj¹ce do
oznaczenia wyrobu znakiem homologacji e4.
WARUNKI MONTA¯U
Zaczep kulowy H-278 mo¿e byæ u¿ywany i eksploatowany w samochodzie o w³aœciwym stanie
technicznym elementów nadwozia. Zaczep musi byæ zamontowany i eksploatowany w samochodzie
zgodnie z niniejsz¹ instrukcj¹.
Wszystkie œruby i nakrêtki wystêpuj¹ce w zaczepie kulowym musz¹ byæ dokrêcone odpowiednim
momentem obrotowym (Mo) o wartoœciach podanych w poni¿szej tabeli (dla œrub w klasie 8.8):
M8
M10
-
25 (Nm)
50 (Nm)
M12
M16
-
85 (Nm)
200 (Nm)
WARUNKI EKSPLOATACJI
Zaczep kulowy H-278 posiada tabliczkê znamionow¹ okreœlaj¹c¹ prawid³owe i bezpieczne obci¹¿enie
zaczepu, tj. :
Zaczep kulowy do samochodu Hyundai Tucson / Kia Sportage II
Typ: H-278
Klasa zaczepu kulowego (urz¹dzenia sprzêgaj¹cego)
A50-X
Nr. œwiadectwa Homologacji zaczepu
e4 00-3767
D = 9,9 kN Teoretyczna si³a odniesienia dzia³aj¹ca na zaczep kulowy
S = 75 kg Max. dopuszczalne obci¹¿enie pionowe kuli
R = 1800 kg Max. dopuszczalne obci¹¿enie holowanej przyczepy
Si³ê D wylicza siê ze wzoru:
D= gx TxR kN
T+R
T-technicznie dopuszczalna maksymalna masa, w tonach, pojazdu ci¹gn¹cego
(tak¿e ci¹gników holuj¹cych) ³¹cznie, jeœli wystêpuje, z obci¹¿eniem pionowym
przyczepy z osi¹ centraln¹.
R-technicznie dopuszczalna maksymalna masa, w tonach, przyczepy samochodowej
z dyszlem ruchomym w p³aszczyŸnie pionowej lub naczepy.
g-przyspieszenie ziemskie (przyjmowane jako 9,81 m/s2)
W celu zamontowania haka kulowego H-278 nale¿y przestrzegaæ poni¿szego opisu:
1.Monta¿ zaczepu wymaga podcinania zderzaka tylnego samochodu.
2.Odkrêciæ ucho holownicze z prawej pod³u¿nicy (nie bêdzie ponownie montowane).
3.Usun¹æ 4 plastikowe zaœlepki na pod³u¿nicach.
4.Zdemontowaæ zespó³ t³umika z wieszaka.
5.Z lewej pod³u¿nicy wykrêciæ jedn¹ z dwóch œrub (bli¿sz¹ wieszaka t³umika).
6.Przy³o¿yæ wspornik prawy (7) do zewnêtrznej strony prawej pod³u¿nicy i skrêciæ za pomoc¹ œrub
M10x(1,25)x50 (13) wraz z podk³adkami specjalnymi Ø40 (9) i sprê¿ystymi Ø10,2 (16).
7.Przy³o¿yæ blachê praw¹ (4) do prawej pod³u¿nicy i skrêciæ lekko œrubami M10x(1,25)x40 (12) wraz z
podk³adkami specjalnymi Ø30 (8) i sprê¿ystymi Ø10,2 (16) oraz skrêciæ lekko ze wspornikiem prawym (7)
œrubami M12x40 (14) wraz z podk³adkami zwyk³ymi Ø13,0 (19), sprê¿ystymi Ø12,2 (17) oraz nakrêtkami
M12 (21).
8.Przy³o¿yæ wspornik lewy (6) do zewnêtrznej strony lewej pod³u¿nicy i skrêciæ za pomoc¹ œrub
M10x(1,25)x40 (12) wraz z podk³adkami specjalnymi Ø40 (9) i sprê¿ystymi Ø10,2 (16).
9.Przy³o¿yæ blachê lew¹ (5) do lewej pod³u¿nicy i skrêciæ lekko œrubami M10x(1,25)x40 (12) wraz z
podk³adkami specjalnymi Ø30 (8) i sprê¿ystymi Ø10,2 (16) oraz skrêciæ lekko ze wspornikiem lewym (6)
œrubami M12x40 (14) wraz z podk³adkami zwyk³ymi Ø13,0 (19), sprê¿ystymi Ø12,2 (17) oraz nakrêtkami
M12 (21).
10.Od spodu zderzaka dokonaæ podciêcia o wymiarach ~80x70 (Hyundai Tucson), ~80x30 (Kia Sportage II).
11.Pomiêdzy zamontowane blachy (4 i 5) wsun¹æ korpus (1) i skrêciæ za pomoc¹ œrub M12x40 (14) wraz z
podk³adkami zwyk³ymi Ø13,0 (19), sprê¿ystymi Ø12,2 (17) oraz œrubami M10x35 (11) wraz z podk³adkami
zwyk³ymi Ø10,5 (18), sprê¿ystymi Ø10,2 (16) oraz nakrêtkami M10 (20).
12.Do korpusu (1) przykrêciæ kulê (2) oraz uchwyt do gniazda elektrycznego (3) œrubami M12x100 (15) wraz z
wk³adkami dystansowymi (10), podk³adkami zwyk³ymi Ø13,0 (19), sprê¿ystymi Ø12,2 (17) oraz nakrêtkami
M12 (21).
13.Dokrêciæ wszystkie œruby momentem podanym w tabeli.
14.Zamontowaæ t³umik.
15.Sprawdziæ czy wszystkie po³¹czenia œrubowe zosta³y odpowiednio mocno dokrêcone.
Przestrzeganie niniejszej instrukcji zapewnia prawid³owy monta¿ i eksploatacjê zaczepu
kulowego H-278 w samochodzie Hyundai Tucson / Kia Sportage II.
Po zamontowaniu zaczepu kulowego H-278 nale¿y uzyskaæ wpis w dowodzie rejestracyjnym pojazdu na
dowolnej stacji kontroli technicznej pojazdu.
UWAGA: Wszystkie uszkodzenia mechaniczne zaczepu kulowego H-278 wykluczaj¹ dalsz¹ jego
eksploatacjê. Uszkodzony zaczep nie mo¿e byæ naprawiany. W przypadku nie przestrzegania opisanego
sposobu monta¿u lub niew³aœciwego jego u¿ytkowania producent nie ponosi odpowiedzialnoœci za
powsta³e szkody.
SCHEMAT MONTA¯U:
Podczas eksploatacji poszczególne elementy zaczepu kulowego powinny byæ utrzymane w nale¿ytym
stanie technicznym i zabezpieczone przed dzia³aniem korozji. W czasie holowania przyczepa musi byæ
z³¹czona dodatkowym elastycznym z³¹czem o odpowiedniej wytrzyma³oœci (linka, ³añcuch). W czasie
eksploatacji zaczepu kulowego nale¿y okresowo sprawdzaæ po³¹czenia œrubowe, a w przypadku
poluzowania nakrêtek nale¿y je dokrêciæ.
MONTA¯
Zaczep kulowy H-278 do samochodu Hyundai Tucson / Kia Sportage II sk³ada siê z nastêpuj¹cych
elementów:
1. Korpus
- 1 szt. 12. Œruba M10x(1,25)x40
- 8 szt.
2. Kula
- 1 szt. 13. Œruba M10x(1,25)x50
- 2 szt.
3. Uchwyt do gniazda elektrycznego
- 1 szt. 14. Œruba M12x40
- 6 szt.
4. Blacha prawa
- 1 szt. 15. Œruba M12x100
- 2 szt.
5. Blacha lewa
- 1 szt. 16. Podk³adka sprê¿ysta Ø10,2
- 14szt.
6. Wspornik lewy
- 1 szt. 17. Podk³adka sprê¿ysta Ø12,2
- 8 szt.
7. Wspornik prawy - zespó³
- 1 szt. 18. Podk³adka zwyk³a Ø10,5
- 4 szt.
8. Podk³adka specjalna Ø30/Ø10,5x3
- 6 szt. 19. Podk³adka zwyk³a Ø13,0
- 12szt.
9. Podk³adka specjalna Ø40/Ø10,5x2,5
- 4 szt. 20. Nakrêtka M10
- 4 szt.
10.Wk³adka dystansowa
- 2 szt. 21. Nakrêtka M12
- 6 szt.
11.Œruba M10x35
- 4 szt.
UWAGA:
13.06.2008.
Cena zaczepu nie obejmuje wi¹zki elektrycznej.
Nr kat. H-278
