INSTRUKCJA OBS UGI
SG-1639B
GENERATOR FUNKCYJNY Z
CZ!STO"CIOMIERZEM
SHANGHAI MCP CORP.
1. ZASADY BEZPIECZE#STWA
Niniejsza instrukcja obs$ugi zawiera ostrze%enia oraz zasady
bezpiecze&stwa, które musz' by( przestrzegane przez u%ytkownika, w
celu zachowania bezpiecze&stwa oraz unikni)cia ryzyka wyst'pienia
wypadku lub ci)%kich obra%e&. Producent i dystrybutor nie odpowiadaj'
za uszkodzenia lub obra%enia spowodowane nieprawid$owym
u%ytkowaniem urz'dzenia, niezgodnym z instrukcj' obs$ugi.
Przed pod !czeniem generatora do gniazda zasilania nale"y upewni# si$, "e
warto%# napi$cia w gniazdku sieciowym jest zgodna z warto%ci! napi$cia
zasilaj!cego generator.
Generator nale"y pod !cza# wy !cznie do gniazdka sieciowego, które
posiada bolec uziemiaj!cy.
Nie nale"y umieszcza# urz!dzenia na powierzchniach mokrych lub
wilgotnych.
Nie wolno wystawia# urz!dzenia na dzia anie wysokich temperatur lub
bezpo%rednie dzia anie promieni s onecznych.
Nie wolno nara"a# urz!dzenia na dzia anie wysokiej wilgotno%ci lub wilgoci.
Przepalone bezpieczniki nale"y wymienia# na nowe o takich samych
parametrach znamionowych. Nie wolno zwiera# metalowych zako&cze&
bezpiecznika ani oprawki bezpiecznika.
Nie wolno przekracza# maksymalnych warto%ci wej%ciowych urz!dzenia.
Podczas obs ugi urz!dzenia nale"y mie# na sobie suche ubranie oraz
obuwie z gumow! podeszw! lub sta# na gumowej macie izoluj!cej.
Nale"y
przestrzega#
znaków
ostrzegawczych
oraz
informacji
umieszczonych na obudowie urz!dzenia.
Nie nale"y umieszcza# "adnych metalowych elementów w otworach
wentylacyjnych obudowy urz!dzenia.
Nie wolno stawia# "adnych pojemników z p ynami na obudowie urz!dzenia,
gdy" mo"e to spowodowa# ryzyko zwarcia w przypadku przewrócenia
pojemnika.
Nie nale"y u"ywa# urz!dzenia w pobli"u 'róde silnego pola
elektromagnetycznego (np. silniki elektryczne, transformatory).
Nie nale"y nara"a# urz!dzenia na silne wstrz!sy lub wibracje.
Urz!dzenie nale"y chroni# przed wysokimi temperaturami pochodz!cymi od
gor!cych narz$dzi lutowniczych.
W przypadku wcze%niejszego transportu urz!dzenia w niskiej temperaturze
nale"y zostawi# urz!dzenie wy !czone na czas, gdy jego temperatura
wyrówna si$ z temperatura pokojow!.
Nie nale"y wprowadza# "adnych modyfikacji w budowie urz!dzenia.
Nie nale"y k a%# urz!dzenia panelem przednim na blacie, gdy" mo"e to
spowodowa# uszkodzenie gniazd, pokr$te regulacji i przycisków
steruj!cych.
-2-
Otwieranie obudowy oraz naprawa urz!dzenia mog! by# wykonywane tylko
i wy !cznie przez osoby wykwalifikowane.
Wszelkie prace serwisowe powinny przebiega# w obecno%ci drugiej osoby,
znaj!cej zasady pierwszej pomocy.
Urz!dzenie nale"y trzyma# z dala od dzieci.
2. CZYSZCZENIE
Przed przyst!pieniem do czyszczenia obudowy urz!dzenia nale"y od !czy#
wtyczk$ zasilania od gniazdka sieciowego.
Do czyszczenia urz!dzenia mo"na u"y# mi$kkiej, wilgotnej %ciereczki lub
dost$pnych na rynku specjalnych preparatów do czyszczenia powierzchni
urz!dze& technicznych.
Podczas czyszczenia nale"y uwa"a#, aby do wn$trza urz!dzenia nie dosta
si$ "aden p yn.
3. CHARAKTERYSTYKA
Zakres cz$stotliwo%ci generatora funkcyjnego z cz$sto%ciomierzem SG-1639B
to 0,06Hz÷6MHz. Cz$sto%ciomierz wskazuje cz$stotliwo%# sygna u
wyj%ciowego generatora funkcyjnego lub cz$stotliwo%# zewn$trznego sygna u
doprowadzonego do gniazda INPUT nie wi$ksz! ni" 15MHz.
Urz!dzenie zast$puje szereg ró"nych urz!dze& takich jak:
generator fali sinusoidalnej,
generator fali prostok!tnej,
generator fali trójk!tnej,
cz$sto%ciomierz o szerokim pa%mie do 15MHz
Urz!dzenie mo"e by# stosowane w laboratoriach naukowych, szko ach i
uczelniach oraz do prac badawczych nad obwodami elektrycznymi oraz
impulsowymi.
3.1. Charakterystyka techniczna
Wyj*cie generatora:
Pasmo:
Generowane przebiegi:
Amplituda:
0,06Hz÷6MHz w 7 podzakresach:
6Hz, 60Hz, 600Hz, 6kHz, 60kHz,
600kHz, 6MHz
sinusoidalny, prostok!tny, trójk!tny,
impulsowy
(dodatni
i
ujemny),
pi okszta tny (zbocza narastaj!ce i
opadaj!ce), prostok!tny TTL
(20 Vpp (bez obci!"enia)
-3-
T umik:
Sk adowa sta a:
Impedancja wyj%ciowa:
Regulacja symetrii:
Przebieg sinusoidalny:
Zniekszta cenia:
Nierównomierno%# przebiegu:
Przebieg prostok'tny:
Czas narastania i opadania:
Wyj*cie TTL:
Czas narastania i opadania:
Poziomy sygna u TTL:
0dB / 20dB / 40dB / 60dB
0 ÷ ±10V (p ynna regulacja)
50) ±10%
10% ÷ 90%
<1% (10Hz÷100kHz)
* ±0,5dB (0,2Hz÷100kHz)
* ±1dB (100kHz÷6MHz)
<100ns
Impedancja:
*1µs
*0,4V (poziom niski),
(3,5V (poziom wysoki)
600)
Wej*cie VCF:
Napi$cie wej%ciowe:
Impedancja wej%ciowa:
-5V ÷ 0V
10k) ±10%
Wej*cie VCF:
Wy%wietlacz:
Zakres pomiaru:
Impedancja wej%ciowa:
Czu o%#:
Okres bramki:
B !d pomiaru:
Napi$cie wej%ciowe:
T umik wej%ciowy:
5 cyfr
1Hz ÷ 15MHz (wskazanie: 5 cy
(1M) / 20pF
100mVrms
0,01s / 0,1s / 1s / 10s
*0,003% ± 1c
maks. 150V (AC+DC) z t umikiem
0dB / 20dB
Pozosta$e dane:
Zasilanie:
Temperatura pracy:
Wilgotno%# pracy:
Wymiary:
Masa:
110V÷127V AC ±10%,
220V÷240V AC ±10%
(50Hz / 60Hz)
0÷40°C
RH*90%
310 x 80 x 230 mm
1,75kg
-4-
4. OBS UGA

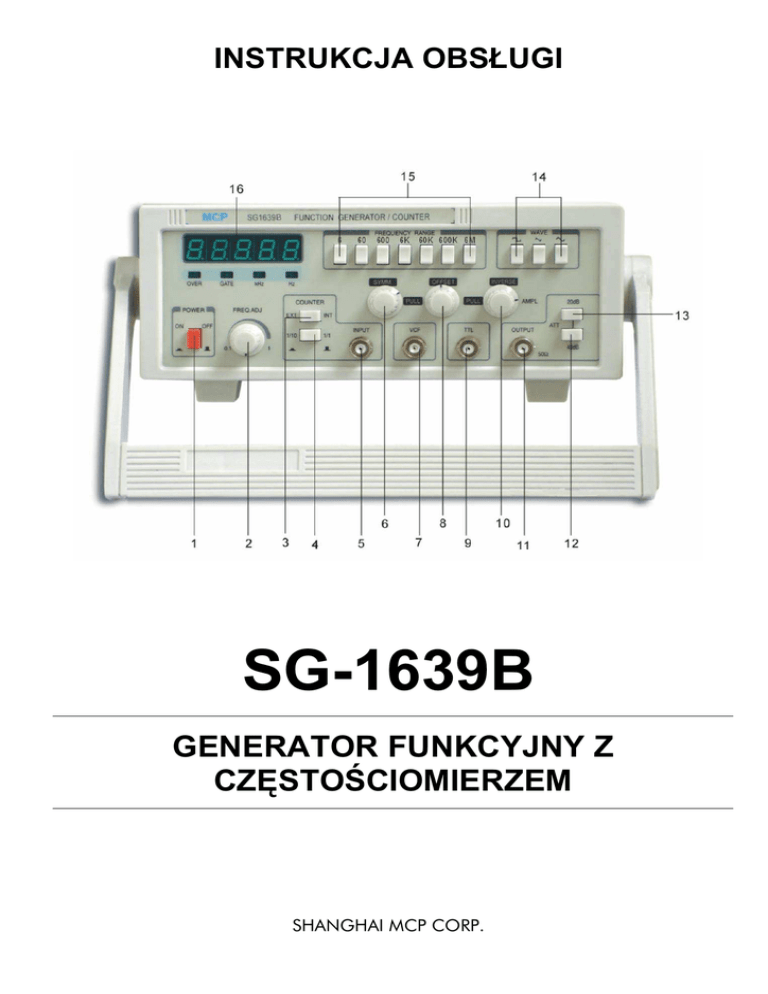

4.1. Opis panelu przedniego
1. Przycisk zasilania ON/OFF: urz!dzenie jest w !czone, gdy przycisk jest
wci%ni$ty.
2. Pokr$t o p ynnej regulacji cz$stotliwo%ci sygna u wyj%ciowego
0,06Hz ÷ 6MHz, odpowiednio dla zakresu wybranego przyciskami (15).
3. Przycisk prze !czaj!cy wskazanie cz$stotliwo%ci na wy%wietlaczu LCD:
INT (przycisk wyci%ni$ty): wskazanie cz$stotliwo%ci sygna u
wyj%ciowego
EXT (przycisk wci%ni$ty): wskazanie cz$stotliwo%ci sygna u
doprowadzonego do gniazda INPUT
4. Przycisk t umienia sygna u zewn$trznego doprowadzonego do gniazda
INPUT:
1/10: t umienie 10dB
1/1: brak t umienia
5. Gniazdo INPUT: gniazdo sygna u zewn$trznego
6. Pokr$t o p ynnej regulacji symetrii sygna u wyj%ciowego, gdy jest
wyci!gni$te*.
7. Gniazdo VCF: gniazdo zewn$trznego sygna u napi$ciowego do regulacji
cz$stotliwo%ci sygna u wyj%ciowego generatora
8. Pokr$t o p ynnej regulacji warto%ci sk adowej sta ej DC, gdy jest
wyci!gni$te*.
9. Gniazdo TTL: gniazdo sygna u wyj%ciowego TTL
10. Pokr$t o p ynnej regulacji amplitudy sygna u wyj%ciowego, gdy jest
wci%ni$te*.
Pokr$t o p ynnej regulacji amplitudy odwróconego sygna u wyj%ciowego,
gdy jest wyci!gni$te*.
11. Gniazdo OUTPUT: gniazdo sygna u wyj%ciowego
12. Przycisk t umienia sygna u wyj%ciowego 40 dB
13. Przycisk t umienia sygna u wyj%ciowego 20 dB
14. Przyciski wyboru kszta tu sygna u wyj%ciowego: prostok!tny, trójk!tny,
sinusoidalny
15. Przyciski wyboru zakresu cz$stotliwo%ci wyj%ciowej (p ynna regulacja
cz$stotliwo%ci pokr$t em 2)
16. Wy%wietlacz LED: wskazanie cz$stotliwo%ci sygna u
* Pokr$t a dodatkowo posiadaj! prze !cznik podanej funkcji, uruchamianej
poprzez przesuw osiowy pokr$t a. Wyci'gni)cie uruchamia a wci*ni)cie
wy !cza dan! funkcj$.
4.2. Sposób obs$ugi
4.2.1. W !czenie urz!dzenia
-5-
Urz!dzenie jest gotowe do pracy natychmiast po w !czeniu przyciskiem
zasilania ON/OFF (1). Zaleca si$ jednak, aby po w !czeniu urz!dzenia
odczeka# 10 minut, aby zapewni# jego stabiln! prac$.
4.2.2. Sygna wyj%ciowy
Pokr$t o p ynnej regulacji warto%ci sk adowej DC (8) powinno by# wci%ni$te.
Przycisk prze !czaj!cy wskazanie cz$stotliwo%ci (3) powinien znajdowa# si$ w
pozycji INT (wyci%ni$ty). Wybra# kszta t sygna u wyj%ciowego (14) oraz zakres
cz$stotliwo%ci (15), aby uzyska# "!dany przebieg sygna u wyj%ciowego.
Zakres regulacji cz$stotliwo%ci sygna u wyj%ciowego, wy%wietlanego na
wy%wietlaczu LED (16), pokr$t em p ynnej regulacji (2) wynosi od 1% do 100%
zakresu cz$stotliwo%ci ustawionego przyciskiem (15).
Podczas obserwacji sygna ów o du"ej amplitudzie mo"na, za pomoc!
przycisków (12), (13) zwi$kszy# t umienie sygna u wyj%ciowego i wyregulowa#
warto%# amplitudy sygna u wyj%ciowego (wci%ni$tym) pokr$t em (10).
4.2.3. Pi okszta tny i impulsowy sygna wyj%ciowy
Kszta t sygna u wyj%ciowego (14) ustawi# na trójk!tny lub prostok!tny a
wyci!gni$tym pokr$t em p ynnej regulacji symetrii sygna u wyj%ciowego (6)
ustawi# "!dany kszta t sygna u.
Wyci!gni$cie pokr$t a p ynnej regulacji amplitudy sygna u wyj%ciowego (10)
spowoduje odwrócenie przebiegu impulsowego lub pi okszta tnego.
4.2.4. P ynna regulacja warto%ci sk adowej sta ej DC
Je"eli amplituda sygna u wyj%ciowego wynosi 10Vpp a pokr$t o p ynnej
regulacji sk adowej sta ej DC (8) jest wyci!gni$te, istnieje mo"liwo%# regulacji
sk adowej DC pokr$t em (8) w granicach ±10V bez obci!"enia (±5V przy
obci!"eniu 50W). Je"eli amplituda sygna u wyj%ciowego jest wi$ksza od
10Vpp, amplituda sk adowej sta ej DC b$dzie ograniczona.
4.2.5. Regulacja cz$stotliwo%ci generatora zewn$trznym sygna em nap. VCF
Warto%# cz$stotliwo%ci sygna u wyj%ciowego generatora mo"na regulowa#
zewn$trznym sygna em napi$ciowym o warto%ci -5V÷0V doprowadzanym do
gniazda VCF (7).
4.2.6. Cz$sto%ciomierz
Zmieni# pozycj$ przycisku prze !czaj!cego wskazanie cz$stotliwo%ci (3) na
EXT (wci%ni$ty). Warto%# na wy%wietlaczu LED wska"e cz$stotliwo%# sygna u
doprowadzonego do gniazda INPUT (5). Podczas obserwacji sygna ów o
du"ej amplitudzie mo"na, za pomoc! przycisków (12), (13) zwi$kszy#
t umienie sygna u wyj%ciowego.
OSTRZE+ENIE
Do gniazda sygna u zewn$trznego INPUT (5) nie wolno doprowadza#
sygna ów o warto%ci przekraczaj!cej 150V, gdy" spowoduje to
zniszczenie urz!dzenia
-6-
UWAGA
Po zako&czeniu pracy generator nale"y przechowywa# w suchym i
dobrze wentylowanym miejscu.
Generator nale"y utrzymywa# w czysto%ci.
Podczas przechowywania generatora przez d u"szy okres czasu nale"y
od !czy# przewód zasilaj!cy oraz napi$cia wej%ciowe.
5. WYPOSA+ENIE
Instrukcja obs ugi
2 bezpieczniki
Przewód zasilaj!cy
Przewód zako&czony wtykami BNC
Przewód zako&czony wtykami BNC i krokodylkami
-7-
