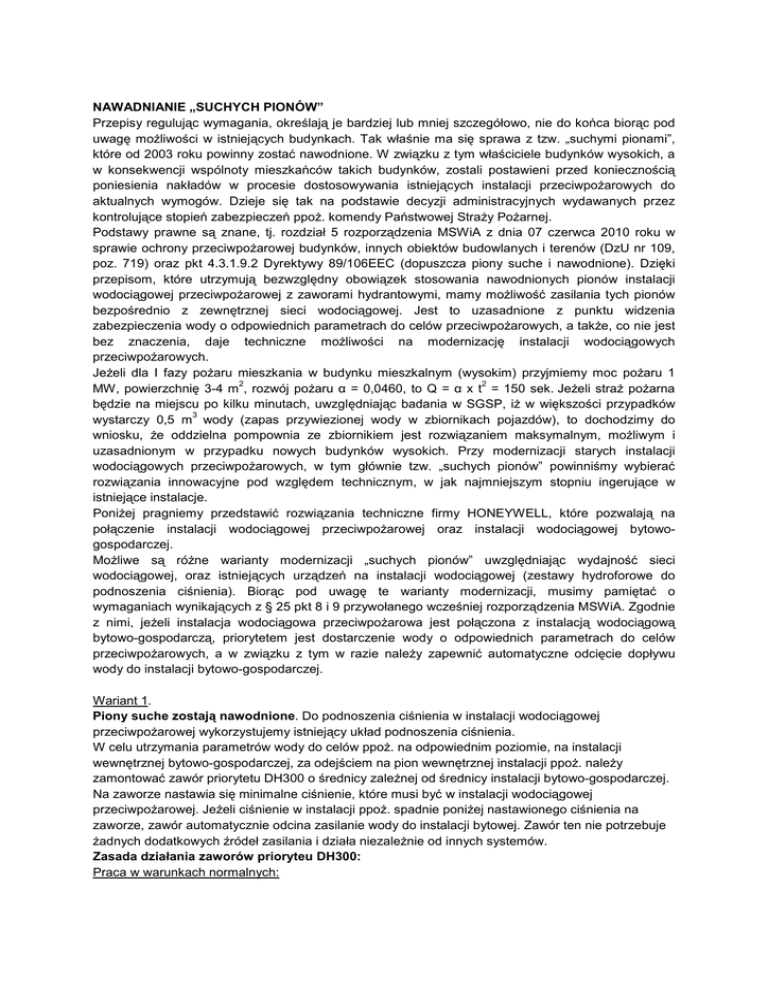

NAWADNIANIE „SUCHYCH PIONÓW”
Przepisy regulując wymagania, określają je bardziej lub mniej szczegółowo, nie do końca biorąc pod
uwagę moŜliwości w istniejących budynkach. Tak właśnie ma się sprawa z tzw. „suchymi pionami”,
które od 2003 roku powinny zostać nawodnione. W związku z tym właściciele budynków wysokich, a
w konsekwencji wspólnoty mieszkańców takich budynków, zostali postawieni przed koniecznością
poniesienia nakładów w procesie dostosowywania istniejących instalacji przeciwpoŜarowych do
aktualnych wymogów. Dzieje się tak na podstawie decyzji administracyjnych wydawanych przez
kontrolujące stopień zabezpieczeń ppoŜ. komendy Państwowej StraŜy PoŜarnej.
Podstawy prawne są znane, tj. rozdział 5 rozporządzenia MSWiA z dnia 07 czerwca 2010 roku w
sprawie ochrony przeciwpoŜarowej budynków, innych obiektów budowlanych i terenów (DzU nr 109,
poz. 719) oraz pkt 4.3.1.9.2 Dyrektywy 89/106EEC (dopuszcza piony suche i nawodnione). Dzięki
przepisom, które utrzymują bezwzględny obowiązek stosowania nawodnionych pionów instalacji
wodociągowej przeciwpoŜarowej z zaworami hydrantowymi, mamy moŜliwość zasilania tych pionów
bezpośrednio z zewnętrznej sieci wodociągowej. Jest to uzasadnione z punktu widzenia
zabezpieczenia wody o odpowiednich parametrach do celów przeciwpoŜarowych, a takŜe, co nie jest
bez znaczenia, daje techniczne moŜliwości na modernizację instalacji wodociągowych
przeciwpoŜarowych.
JeŜeli dla I fazy poŜaru mieszkania w budynku mieszkalnym (wysokim) przyjmiemy moc poŜaru 1
2
2
MW, powierzchnię 3-4 m , rozwój poŜaru α = 0,0460, to Q = α x t = 150 sek. JeŜeli straŜ poŜarna
będzie na miejscu po kilku minutach, uwzględniając badania w SGSP, iŜ w większości przypadków
3
wystarczy 0,5 m wody (zapas przywiezionej wody w zbiornikach pojazdów), to dochodzimy do
wniosku, Ŝe oddzielna pompownia ze zbiornikiem jest rozwiązaniem maksymalnym, moŜliwym i
uzasadnionym w przypadku nowych budynków wysokich. Przy modernizacji starych instalacji
wodociągowych przeciwpoŜarowych, w tym głównie tzw. „suchych pionów” powinniśmy wybierać
rozwiązania innowacyjne pod względem technicznym, w jak najmniejszym stopniu ingerujące w
istniejące instalacje.
PoniŜej pragniemy przedstawić rozwiązania techniczne firmy HONEYWELL, które pozwalają na
połączenie instalacji wodociągowej przeciwpoŜarowej oraz instalacji wodociągowej bytowogospodarczej.
MoŜliwe są róŜne warianty modernizacji „suchych pionów” uwzględniając wydajność sieci
wodociągowej, oraz istniejących urządzeń na instalacji wodociągowej (zestawy hydroforowe do
podnoszenia ciśnienia). Biorąc pod uwagę te warianty modernizacji, musimy pamiętać o
wymaganiach wynikających z § 25 pkt 8 i 9 przywołanego wcześniej rozporządzenia MSWiA. Zgodnie
z nimi, jeŜeli instalacja wodociągowa przeciwpoŜarowa jest połączona z instalacją wodociągową
bytowo-gospodarczą, priorytetem jest dostarczenie wody o odpowiednich parametrach do celów
przeciwpoŜarowych, a w związku z tym w razie naleŜy zapewnić automatyczne odcięcie dopływu
wody do instalacji bytowo-gospodarczej.
Wariant 1.
Piony suche zostają nawodnione. Do podnoszenia ciśnienia w instalacji wodociągowej
przeciwpoŜarowej wykorzystujemy istniejący układ podnoszenia ciśnienia.
W celu utrzymania parametrów wody do celów ppoŜ. na odpowiednim poziomie, na instalacji
wewnętrznej bytowo-gospodarczej, za odejściem na pion wewnętrznej instalacji ppoŜ. naleŜy
zamontować zawór priorytetu DH300 o średnicy zaleŜnej od średnicy instalacji bytowo-gospodarczej.
Na zaworze nastawia się minimalne ciśnienie, które musi być w instalacji wodociągowej
przeciwpoŜarowej. JeŜeli ciśnienie w instalacji ppoŜ. spadnie poniŜej nastawionego ciśnienia na
zaworze, zawór automatycznie odcina zasilanie wody do instalacji bytowej. Zawór ten nie potrzebuje
Ŝadnych dodatkowych źródeł zasilania i działa niezaleŜnie od innych systemów.
Zasada działania zaworów prioryteu DH300:
Praca w warunkach normalnych:
Zawór nadmiarowo-upustowy DH300 jest otwarty pozwalając na swobodny przepływ wody do
instalacji wodociągowej bytowo-gospodarczej.
Praca w warunkach poŜaru:
W przypadku poŜaru, jeŜeli w wewnętrznej instalacji ppoŜ. w wyniku poboru wody do celów
gaśniczych nastąpi spadek ciśnienia, zawór priorytetu DH300 natychmiast odcina wodę do instalacji
wodociągowej bytowo-gospodarczej. W ten sposób jedynie wewnętrzna instalacja hydrantowa ma
zasilanie w wodę.
Rys. WARIANT 1
Wariant 2.
Piony suche zostają nawodnione. Do podnoszenia ciśnienia w instalacji wodociągowej
przeciwpoŜarowej montujemy nowy układ podnoszenia ciśnienia.
W celu utrzymania parametrów wody do celów ppoŜ. na odpowiednim poziomie, na instalacji
wewnętrznej bytowo-gospodarczej, za odejściem na pion wewnętrznej instalacji ppoŜ. naleŜy
zamontować zawór priorytetu DH300 o średnicy zaleŜnej od średnicy instalacji bytowo-gospodarczej.
Na zaworze nastawia się minimalne ciśnienie, które musi być w instalacji wodociągowej
przeciwpoŜarowej. JeŜeli ciśnienie w instalacji ppoŜ. spadnie poniŜej nastawionego ciśnienia na
zaworze, zawór automatycznie odcina zasilanie wody do instalacji bytowej. Zawór ten nie potrzebuje
Ŝadnych dodatkowych źródeł zasilania i działa niezaleŜnie od innych systemów.
Zasada działania zaworów prioryteu DH300:
Praca w warunkach normalnych:
Zawór nadmiarowo-upustowy DH300 jest otwarty pozwalając na swobodny przepływ wody do
instalacji wodociągowej bytowo-gospodarczej.
Praca w warunkach poŜaru:
W przypadku poŜaru, jeŜeli w wewnętrznej instalacji ppoŜ. w wyniku poboru wody do celów
gaśniczych nastąpi spadek ciśnienia, zawór priorytetu DH300 natychmiast odcina wodę do instalacji
wodociągowej bytowo-gospodarczej. W ten sposób jedynie wewnętrzna instalacja hydrantowa ma
zasilanie w wodę.
Rys. WARIANT 2
Urządzenia zastosowane w opisanych wyŜej rozwiązaniach nie wymagają specjalnych dopuszczeń
do uŜytkowania, poniewaŜ, zgodnie z odpowiedzią CNBOP na nasze pismo w tym temacie, nie
zostały objęte przepisami rozporządzenia MSWiA z dnia 20 czerwca 2007 r. w sprawie wykazu
wyrobów słuŜących zapewnieniu bezpieczeństwa publicznego lub ochronie zdrowia i Ŝycia, oraz
mienia, a takŜe zasad wydawania dopuszczenia tych wyrobów do uŜytkowania (Dz. U. Nr 143, poz.
1002 z późń. zm.).
Przy podłączeniu instalacji wodociągowej przeciwpoŜarowej do zewnętrznej sieci wodociągowej
musimy pamiętać, co nie zawsze ma miejsce, o zastosowaniu, zgodnie z normą PN-EN 1717 z 23
września 2003, odpowiedniego zaworu antyskaŜeniowego.
Aby uzyskać dodatkowe informacje na temat zastosowanych urządzeń, oraz aby otrzymać rysunki
proponowanych rozwiązań prosimy o kontakt z działem technicznym HONEYWELL: Mariusz
Borkowski: [email protected] , tel.: 502 196 146.
