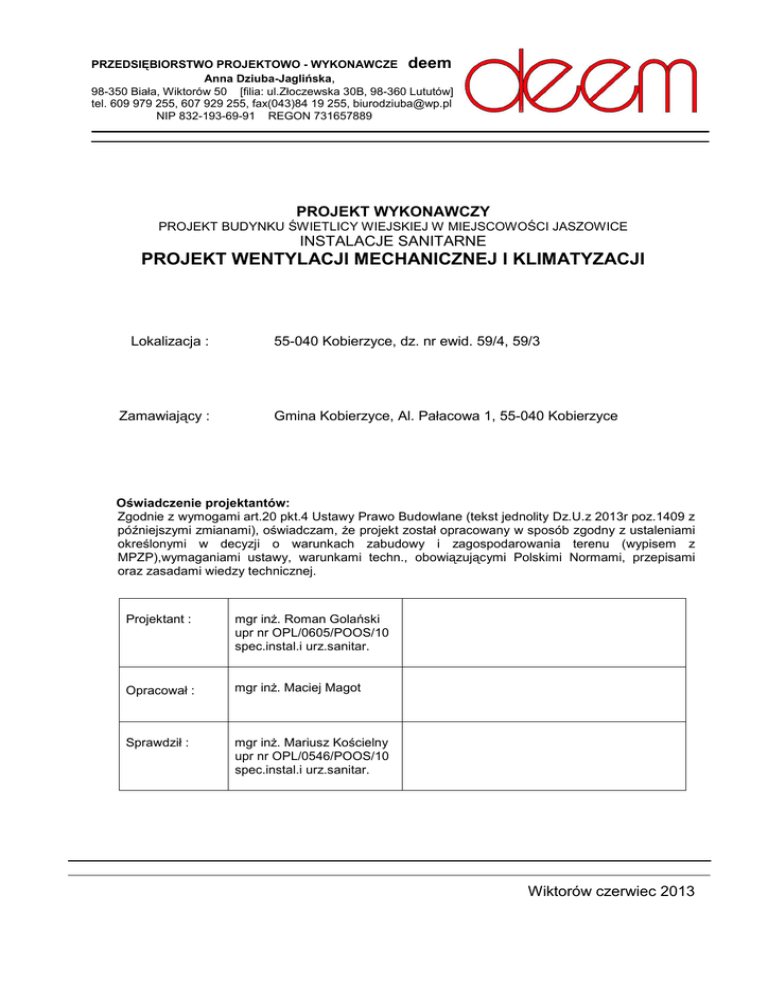

PROJEKT WENTYLACJI MECHANICZNEJ I KLIMATYZACJI

PRZEDSIĘBIORSTWO PROJEKTOWO - WYKONAWCZE deem
Anna Dziuba-Jaglińska,
98-350 Biała, Wiktorów 50 [filia: ul.Złoczewska 30B, 98-360 Lututów]
tel. 609 979 255, 607 929 255, fax(043)84 19 255, [email protected]
NIP 832-193-69-91 REGON 731657889
PROJEKT WYKONAWCZY
PROJEKT BUDYNKU ŚWIETLICY WIEJSKIEJ W MIEJSCOWOŚCI JASZOWICE
INSTALACJE SANITARNE
PROJEKT WENTYLACJI MECHANICZNEJ I KLIMATYZACJI
Lokalizacja :
Zamawiający :
55-040 Kobierzyce, dz. nr ewid. 59/4, 59/3
Gmina Kobierzyce, Al. Pałacowa 1, 55-040 Kobierzyce
Oświadczenie projektantów:
Zgodnie z wymogami art.20 pkt.4 Ustawy Prawo Budowlane (tekst jednolity Dz.U.z 2013r poz.1409 z
późniejszymi zmianami), oświadczam, że projekt został opracowany w sposób zgodny z ustaleniami
określonymi w decyzji o warunkach zabudowy i zagospodarowania terenu (wypisem z
MPZP),wymaganiami ustawy, warunkami techn., obowiązującymi Polskimi Normami, przepisami
oraz zasadami wiedzy technicznej.
Projektant :
mgr inż. Roman Golański
upr nr OPL/0605/POOS/10
spec.instal.i urz.sanitar.
Opracował :
mgr inż. Maciej Magot
Sprawdził :
mgr inż. Mariusz Kościelny
upr nr OPL/0546/POOS/10
spec.instal.i urz.sanitar.
Wiktorów czerwiec 2013
OPIS TECHNICZNY
do projektu wentylacji mechanicznej i klimatyzacji w proj. budynku
świetlicy wiejskiej w m. Jaszowice (dz. nr ewid. 59/4, 59/3)
Spis treści:
1. Przedmiot opracowania
2. Podstawa opracowania
3. Dane ogólne
4. Koncepcja wentylacji pomieszczeń
5. Rozwiązanie techniczne wentylacji mechanicznej i klimatyzacji
6. Wpływ instalacji wentylacji mechanicznej na środowisko
naturalne
7. Uwagi końcowe
8. Rysunki
S 1 - Rzut przyziemia
S 2 - Przekrój A-A
S 3 - Przekrój B-B
S 4 - Rzut dachu
S 5 - Rzut przyziemia-klimatyzacja
1. PRZEDMIOT OPRACOWANIA
Przedmiotem niniejszego opracowania jest projekt wentylacji mechanicznej i klimatyzacji
dla świetlicy wiejskiej w miejscowości Jaszowice gm. Kobierzyce (dz. nr ewid. 59/4, 59/3).
2. PODSTAWA OPRACOWANIA
1. Zlecenie Inwestora
2. Założenia uzgodnione z Inwestorem
3. Projekt architektoniczno - konstrukcyjny budynku świetlicy wiejskiej w Jaszowicach.
4. „Warunki techniczne wykonania i odbioru instalacji wentylacyjnych” - COBRTI
„Instal „ , W-wa 2002 r.
5. Pełech A.:„Wentylacja i klimatyzacja - postawy”, Wrocław 2009
6. Hendiger J., Ziętek P., Chludzińska M.: „Wentylacja i Klimatyzacja, Materiały pomocnicze
do projektowania”, Warszawa 2009
7. „Zasady regulacji i warunki odbioru instalacji wentylacyjnych i klimatyzacyjnych”
COBRTI „Instal”, W-wa 1981
8. Rozporządzenie Ministra Infrastruktury z dnia 12.04.2002r w sprawie warunków
technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U.nr 75/02
z dnia 15.06.2002r)
9. „PN -83 / B-03430 – Wentylacja w budynkach mieszkalnych zamieszkania
zbiorowego i użyteczności publicznej”.
10. Obowiązujące przepisy, normy i katalogi.
3. DANE OGÓLNE
Przedmiotowy teren pod budowę obiektu świetlicy wiejskiej położony jest na działce nr
ewidencyjny 59/4 i 59/3.
Program użytkowy projektowanego obiektu:
- hol (0.2)
- sala (0.3)
- szatnia (0.4)
- wc-damskie (0.5)
- pom. porządkowe (0.6)
- wc-męskie (0.7)
- pom. cateringu (0.8)
- biblioteka (0.9)
W/w obiekt wyposażony zostanie w instalacje:
- wod - kan
- ogrzewania elektrycznego
- wentylacji mechanicznej i klimatyzacji
- elektryczną
4. KONCEPCJA WENTYLACJI I KLIMATYZACJI POMIESZCZEŃ
Zgodnie z założeniami Inwestora przyjęto koncepcję wentylacji mechanicznej i klimatyzacji
pomieszczeń budynku świetlicy wiejskiej a w szczególności:
- sala(0.3) (wentylacja mechaniczna wywiewna + klimatyzacja)
- pomieszczenie cateringu (wentylacja nawiewno-wywiewna z okapami)
- wc-damskie, wc-męskie, pom. porządkowe, (wentylacja mechaniczna wywiewna)
- biblioteka (wentylacja mechaniczna wywiewna + klimatyzacja)
Wentylacja i klimatyzacja sali (0.3) - (Zespół wywiewny nr1)
Przyjęto wentylację mechaniczną wywiewną.
Wywiew powietrza za pomocą wentylatora dachowego.
Nawiew powietrza do pomieszczenia sali za pomocą nawietrzaków ściennych.
Układ będzie spełniać funkcje wymiany powietrza w pomieszczeniu.
Wentylacja pom. cateringu - (Zespół nawiewno- wywiewny nr 2)
Dla pomieszczeń kuchni przyjęto wentylację mechaniczną nawiewno-wywiewną, realizowaną
za pomocą wentylatora nawiewnego kanałowego i wentylatora wywiewnego dachowego.
Wyciąg powietrza z pomieszczenia za pomocą okapu znajdującego się nad urządzeniami
kuchennymi.
Wentylacja wc-damskie, wc-męskie, pom. porządkowe – (Zespół wywiewny nr3)
Przyjęto wentylację mechaniczną wywiewną.
Wywiew powietrza za pomocą wentylatora dachowego.
Nawiew powietrza przez kratki kontaktowe w dolnej części drzwi.
Wentylacja i klimatyzacja biblioteki (0.3) - (Zespół wywiewny nr4)
Przyjęto wentylację mechaniczną wywiewną.
Wywiew powietrza za pomocą wentylatora dachowego.
Nawiew powietrza do pomieszczenia sali za pomocą nawietrzaków ściennych.
Układ będzie spełniać funkcje wymiany powietrza w pomieszczeniu.
5. ROZWIĄZANIE TECHNICZNE WENTYLACJI MECHANICZNEJ I
KLIMATYZACJI
5.1. Wentylacja i klimatyzacja Sali (Zespół wywiewny nr 1)
5.1.1 Zespół wentylacyjny złożony jest z:
- wentylatora dachowego firmy VENTURE IND. typu RF/4-315S o parametrach:
max. wydajność 2800 m3/h, 230 V, z regulatorem prędkości obrotowej REB-2,5
- klimatyzatora podsufitowego typu CUA-36HR1 firmy CHIGO o parametrach:
QCH = 10,5 kW, QG = 11,6 kW, zasilanie: 220~240V/50Hz/1Ph, masa: 37 kg
- jednostki zewnętrznej typu COU-36HSR1 firmy CHIGO o parametrach:
QCH = 10,5 kW, QG = 11,6 kW, zasilanie: 380-415V/50Hz/3Ph, masa: 106 kg
- klimatyzatora podsufitowego typu CUA-24HR1 firmy CHIGO o parametrach:
QCH = 7,1 kW, QG = 7,8 kW, zasilanie: 220~240V/50Hz/1Ph, masa: 37 kg
- jednostki zewnętrznej typu COU-24HR1 firmy CHIGO o parametrach:
QCH = 7,1 kW, QG = 7,8 kW, zasilanie: 220-240V/50Hz/1Ph, masa: 61 kg
- tłumika akustycznego
- podstawy dachowej firmy VENTURE IND. typu RS435-30o
- klapy zwrotnej firmy VENTURE IND. typu JCA435
- złącza przeciwdrganiowego firmy VENTURE IND. typu JAE435
- kanałów okrągłych z bl. stal. ocynk.
- przewodów elastycznych
- zaworów wywiewnych firmy ALNOR typu KW Ø250 mm
- przepustnic wentylacyjnych
- nawietrzaków ściennych typu NP2 firmy Smay
5.1.2 Prowadzenie układu kanałów wywiewnych oraz sposób organizacji wymiany powietrza
w pomieszczeniu
Zaprojektowano układ kanałów wywiewnych od wentylatora dachowego do zaworów
wentylacyjnych w pomieszczeniu sali(0.3).
Kanały prowadzone są nad stropem pomieszczenia.
Kanały wywiewne należy termicznie izolować wełną mineralną o grubości 50 mm na folii
aluminiowej.
Przepływ
powietrza
od
nawietrzaków
umieszczonych
w
zewnętrznych
ścianach
pomieszczenia do zaworów wywiewnych usytuowanych w płaszczyźnie sufitu.
Nawietrzaki umieszczone nad oknami montowane na wys. 2,4 m nad poziomem terenu,
pozostałe na wys. 2,0 m nad poziomem terenu.
Zawory wentylacyjne KW posiada płynną regulację wyciąganego powietrza za pomocą
obrotowego środkowego dysku.
Wybrana szczelina jest ustalana za pomocą nakrętki blokującej.
Przepustnice rozmieszczone na kanałach pomagają wyregulować ilości powietrza
wywiewanego przez poszczególne zawory.
5.2. Wentylacja pom. cateringu (Zespół nawiewno-wywiewny nr 2)
5.2.1 Zespół wentylacyjny złożony jest z:
- wentylatora kanałowego firmy VENTURE INDUSTRIES typu VENT-315L
o parametrach:
max. wydajność 1630 m3/h, 230V, z regulatorem prędkości obrotowej REB-2,5
- filtra kanałowego firmy VENTURE IND. typu DF-315
- złącza przeciwdrganiowego firmy VENTURE IND. typu ACOP-PL-315
- tłumika elastycznego firmy VENTURE IND. typu AKU-COMP-315
- nagrzewnicy kanałowej firmy VENTURE IND. typu DH-315-120
- kratek wentylacyjnych firmy CWK typu KS-P 425x160
- wentylatora dachowego firmy VENTURE INDUSTRIES typu CTVT/6-250,
przystosowany do współpracy z okapami o parametrach:
max wydajność 1850 m3/h, 3x400V, z regulatorem prędkości obrotowej RMT-1,5
- podstawy dachowej firmy VENTURE IND. typu RS560-30o
- klapy zwrotnej firmy VENTURE IND. typu JCA560
- złącza przeciwdrganiowego firmy VENTURE IND. typu JAE-560
- kanałów wywiewnych okrągłych z bl. st. nierdzewnej i bl. st. ocynkowanej
- okapu wentylacyjnego firmy DORA METAL typu DM-S-3601 z łapaczem
tłuszczu i oświetleniem o wym. 2400×900×400 mm
5.2.2 Prowadzenie układu kanałów wywiewnych oraz sposób organizacji wymiany powietrza
w pomieszczeniu
Zaprojektowano układ kanałów nawiewnych od czerpni ściennej przez wentylator kanałowy
do kratek nawiewnych w pomieszczeniu cateringu.
Zaprojektowano układ kanałów wywiewnych od wentylatora dachowego do okapu
w pomieszczeniu cateringu.
Zespół nawiewny usytuowany pod stropem pomieszczenia.
5.3. Wentylacja wc-damskie, wc-męskie, pom. porządkowego - (zespół wywiewny nr 3)
5.3.1 Zespół wentylacyjny złożony jest z:
- wentylatora dachowego firmy VENTURE IND. typu RF/4-160 o parametrach:
max. wydajność 580 m3/h, 230 V, z regulatorem prędkości obrotowej REB-1
- tłumika akustycznego
- podstawy dachowej firmy VENTURE IND. typu RS300-30o
- klapy zwrotnej firmy VENTURE IND. typu JCA-300
- złącze przeciwdrganiowe firmy VENTURE IND. typu JAE 300
- kanałów wywiewnych okrągłych z bl. stal. ocynk.
- przewodów elastycznych
- przepustnic wentylacyjnych
- zaworów wywiewnych firmy ALNOR typu KW Ø125 i Ø100 mm
Nawiew powietrza za pomocą kratek kontaktowych w dolnej części drzwi.
Przewody prowadzone nad stropem podwieszanym (w przestrzeni międzystropowej).
5.4. Wentylacja i klimatyzacja pom. biblioteki - (zespół wywiewny nr 4)
5.4.1 Zespół wentylacyjny złożony jest z:
- wentylatora dachowego firmy VENTURE IND. typu RF/4-200 o parametrach:
max. wydajność 1280 m3/h, 230 V, z regulatorem prędkości obrotowej REB-2,5
- klimatyzatora naściennego typu CS-70V3A-W107 firmy CHIGO o parametrach:
QCH = 7,0 kW, QG = 7,8 kW, zasilanie: 220~240V/50Hz/1Ph, masa: 14 kg
- jednostki zewnętrznej typu CS-70V3A-W107 firmy CHIGO o parametrach:
QCH = 7,0 kW, QG = 7,8 kW, zasilanie: 220-240V/50Hz/1Ph, masa: 56 kg
- tłumika akustycznego
- podstawy dachowej firmy VENTURE IND. typu RS300-30o
- klapy zwrotnej firmy VENTURE IND. typu JCA300
- złącza przeciwdrganiowego firmy VENTURE IND. typu JAE300
- kanałów okrągłych z bl. stal. ocynk.
- przewodów elastycznych
- zaworów wywiewnych firmy ALNOR typu KW Ø160 mm
- przepustnic wentylacyjnych
- nawietrzaków ściennych typu NP2 firmy Smay
5.1.2 Prowadzenie układu kanałów wywiewnych oraz sposób organizacji wymiany powietrza
w pomieszczeniu
Zaprojektowano układ kanałów wywiewnych od wentylatora dachowego do zaworów
wentylacyjnych w pomieszczeniu biblioteki.
Kanały prowadzone są nad stropem pomieszczenia.
Kanały wywiewne należy termicznie izolować wełną mineralną o grubości 50 mm na folii
aluminiowej.
Przepływ
powietrza
od
nawietrzaków
umieszczonych
w
zewnętrznych
ścianach
pomieszczenia do zaworów wywiewnych usytuowanych w płaszczyźnie sufitu.
Nawietrzaki umieszczone nad oknami montowane na wys. 2,4 m nad poziomem terenu,
pozostałe na wys. 2,0 m nad poziomem terenu.
Zawory wentylacyjne KW posiada płynną regulację wyciąganego powietrza za pomocą
obrotowego środkowego dysku.
Wybrana szczelina jest ustalana za pomocą nakrętki blokującej.
Przepustnice rozmieszczone na kanałach pomagają wyregulować ilości powietrza
wywiewanego przez poszczególne zawory.
6. WPŁYW INSTALACJI WENTYLACYJNEJ MECHANICZNEJ
NA ŚRODOWISKO NATURALNE
Zaprojektowana instalacja wentylacji mechanicznej nie będzie wywierała negatywnych
skutków na środowisko naturalne w zakresie hałasu, emisji zanieczyszczeń, oraz degradacji
środowiska a w szczególności:
1. Zastosowano wentylatory o zmiennej prędkości obrotowej.
2. Usuwane do atmosfery powietrze z wentylowanych pomieszczeń nie będzie
zawierać substancji szkodliwych dla środowiska.
7. UWAGI KOŃCOWE
6.1. Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003 r.
(Dz. Ustaw nr 120 poz. 1126) wykonawca (kierownik robót) jest zobowiązany przed
przystąpieniem do robót sporządzić plan bezpieczeństwa i ochrony zdrowia.
6.2. Przed przystąpieniem do prefabrykacji elementów wentylacyjnych (kanałów
kształtek) Wykonawca winien zweryfikować załączoną w projekcie specyfikację aby
uniknąć ewentualnych błędów a skorygowane zestawienie uzgodnić z projektantem.
6.3. Po zmontowaniu zespołów wentylacji mechanicznej należy wykonać pomiary
i regulację skuteczności działania wentylacji.
6.4. W projekcie konstrukcyjnym przewidzieć otwory w ścianach, stropie i połaciach
dachowych zgodnie z projektem wentylacji.
6.5. Dopuszcza się zamianę projektowanych urządzeń wentylacyjnych, na jakościowo
równoważne w zakresie parametrów, konstrukcji i materiału.
