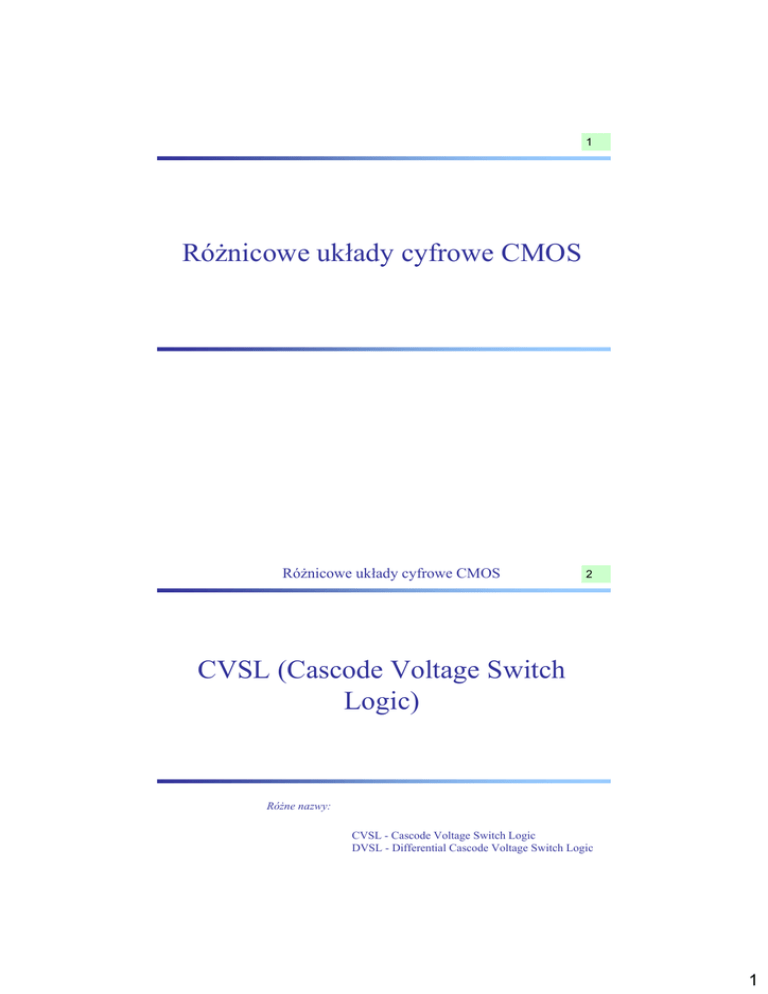

Różnicowe i dynamiczne układy cyfrowe CMOS

1
Różnicowe układy cyfrowe CMOS
Różnicowe układy cyfrowe CMOS
2
CVSL (Cascode Voltage Switch
Logic)
Różne nazwy:
CVSL - Cascode Voltage Switch Logic
DVSL - Differential Cascode Voltage Switch Logic
1
Cascode Voltage Switch Logic (CVSL)
Schemat blokowy
bramki CVSL
3
R.J. Baker, "CMOS Circuit Design, Layout, and
Simulation, 3rd Edition", 3 ed. Wiley-IEEE, 2010
• CVSL wykorzystuje pojedyncze tranzystory pMOS w układzie z „przerzutnikowym”
sprzężeniem zwrotnym.
• Z dwóch bloków logicznych z nMOS FETami jeden realizuje funkcję logiczną, a drugi jej
zaprzeczenie.
• Pozwala to czasami przyśpieszyć działanie układu dlatego, że w każdej gałęzi jest tylko
jeden pMOS FET, i dlatego, że działa dodatnie sprzężenie zwrotne.
• Kiedy jeden z bloków logicznych N jest przełączany do stanu przewodzącego, przez
odpowiadający mu pMOS FET może płynąć znaczny prąd, co prowadzi do zwiększonego
poboru mocy w stosunku do logiki AOI CMOS.
• W stanie ustalonym prąd nie płynie, układ nie pobiera mocy.
• Konieczne doprowadzenie każdego sygnału wejściowego i jego zaprzeczenia.
Przykładowa bramka CVSL
4
Przykład trójwejściowej bramki w technice CVSL.
R.J. Baker, "CMOS Circuit Design, Layout, and Simulation, 3rd Edition", 3 ed. Wiley-IEEE, 2010
2
Bramki XOR / XNOR w technice CVSL
Rozwiązanie
dwuwejściowych bramek
XOR / XNOR w technice
CVSL.
5
Rozwiązanie trójwejściowych bramek XOR /
XNOR w technice CVSL , użyteczne w
konstrukcji sumatora.
R.J. Baker, "CMOS Circuit Design, Layout, and Simulation, 3rd Edition", 3 ed. Wiley-IEEE, 2010
Różnicowe układy cyfrowe CMOS
6
DSL (Differential Split-Level
Logic)
3
Differential Split-Level Logic (DSL logic)
7
Schemat blokowy
bramki DSL
• DSL wykorzystuje ograniczenie zakresu zmian napięcia wyjściowego – w przykładzie do
VDD/2 – dla przyśpieszenia działania.
• Konieczne napięcie odniesienia Vref.
• Wada – przepływ prądu w stanie ustalonym, w tej gałęzi, której napięcie wyjściowe
wynosi VDD/2.
R.J. Baker, "CMOS Circuit Design, Layout, and Simulation, 3rd Edition", 3 ed. Wiley-IEEE, 2010
Statyczne bramki CMOS z trójstanowymi wyjściami
8
Bufor trójstanowy
• Kiedy stan wejścia Enable jest wysoki, bramki NAND i NOR przenoszą zanegowany
stan A (VDD lub masa) do bramek tranzystorów Ml i M2. Układ złożony z Ml i M2
działa jako inwerter. Na wyjściu (Out) pojawia się stan A.
• Kiedy stan wejścia Enable jest niski, bramka Ml jest dołączona do potencjału masy, a
bramka M2 – do VDD. Ml i M2 są więc w stanach odcięcia. Mówimy, że są w stanach
wysokiej impedancji, inaczej Hi-Z.
R.J. Baker, "CMOS Circuit Design, Layout, and Simulation, 3rd Edition", 3 ed. Wiley-IEEE, 2010
4
Statyczne bramki CMOS z trójstanowymi wyjściami
9
Trójstanowy bufor odwracający
R.J. Baker, "CMOS Circuit Design, Layout, and Simulation, 3rd Edition", 3 ed. Wiley-IEEE, 2010
10
Układy dynamiczne
CMOS
Stosuje się je w celu:
• zmniejszenia złożoności,
• zwiększenia szybkości działania,
• zmniejszenia poboru mocy
w stosunku do układów statycznych.
5
Bramka przejściowa i węzeł pamięciowy
11
PG – pass gate – bramka przejściowa
Cs
impuls zegarowy
• Bramka logiczna ma pewną pojemność wejściową Cs związaną z tranzystorami wejściowymi i ze
ścieżkami metalicznymi.
• Układy dynamiczne wykorzystują ładunek zgromadzony w Cs dla pamiętania przez pewien czas
stanu logicznego reprezentowanego przez napięcie na CS.
• Kiedy stan wejścia zegarowego PG jest wysoki, to poziom logiczny wejścia, czyli punktu A, jest
przenoszony na wejście inwertera, do punktu B.
• Dla A = "0" wejście inwertera jest zwarte do masy,
• natomiast dla A = "1" wejście inwertera ma potencjał VDD - VTn względem masy.
• Kiedy stan wejścia zegarowego PG jest niski, to bramka PG jest zamknięta i w punkcie B, na
wejściu inwertera „jest pamiętany” stan logiczny.
• Wartość logiczna jest pamiętana tak długo, jak długo utrzymuje się ładunek w pojemności
wejściowej inwertera.
R.J. Baker, "CMOS Circuit Design, Layout, and Simulation, 3rd Edition", 3 ed. Wiley-IEEE, 2010
Przerzutnik dynamiczny czuły na poziom.
12
Cs
R.J. Baker, "CMOS Circuit Design, Layout, and
Simulation, 3rd Edition", 3 ed. Wiley-IEEE, 2010
Cs
• Zmiany ładunku w węźle pamięciowym, a konsekwencji potencjału tego węzła,
spowodowane są prądem upływu złącza pn dren-podłoże tranzystora PG i prowadzą do
utraty zapamiętanej informacji.
• W układach z tranzystorami o długości kanałów rzędu kilkudziesięciu nanometrów i
mniejszych dodatkową przyczyną upływu jest prąd podprogowy tranzystora
• oraz prąd tunelowy bramki.
6
Upływ ładunku przy wykorzystaniu bramki transmisyjnej (TG) jako klucza.
13
Cs
Cs
• Przy użyciu bramki transmisyjnej jako klucza zmiany ładunku w pojemności wejściowej
następują wskutek prądu upływu diody dren-wyspa tranzystora pMOS lub prądu drenpodłoże tranzystora nMOS.
• Jeśli prądy te są bliskie co do bezwzględnej wartości, to niemal kompensują się i zmiany
ładunku w węźle pamięciowym są wolne.
R.J. Baker, "CMOS Circuit Design, Layout, and Simulation, 3rd Edition", 3 ed. Wiley-IEEE, 2010
Generacja nieprzekrywających się sygnałów zegarowych dla układów
dynamicznych
14
Ciąg układów PG/inwerter
tworzy dynamiczny rejestr
przesuwny.
R.J. Baker, "CMOS Circuit Design, Layout,
and Simulation, 3rd Edition", 3 ed. WileyIEEE, 2010
• Przy wysokim Φ1 aktywne są stopnie pierwszy i trzeci. Dane są przekazywane z wejścia do punktu A0
oraz z punktu A1 do A2.Przy wysokim stanie Φ1 stanie i niskim Φ2 dane nie mogą być przekazywane
z A0 do A1 i z A2 do A3.
• Przy niskim Φ1, a wysokim Φ2 dane są przekazywane z A0 do A1 i z A2 do A3.
• Jeśli jednak równocześnie stany Φ1 i Φ2 byłyby wysokie, to wejście miałoby połączenie z wyjściem, a
tego chcemy uniknąć w rejestrze przesuwnym.
• Zastosowanie inwerterów służy odtworzeniu poziomów logicznych, podobnie jak są one odtwarzane w
przypadku niewielkich zakłóceń.
• Warunkiem poprawnej pracy rejestru jest nieprzekrywanie się sygnałów zegara:
Φ1 AND Φ2 = 0
7
Generacja nieprzekrywających się sygnałów zegarowych dla układów
dynamicznych
15
X
NAND1
NAND2
Y
• Używany przerzutnik zawiera elementy opóźniające,
a wartość opóźnienia Δ jest sumą opóźnień bramki
NAND i ciągu inwerterów dołączonych do jej
wyjścia.
• Narastający od zera impuls zegarowy powoduje
opadanie potencjału w punkcie X.
• Sprzężenie zwrotne z punktu X do wejścia NAND2
powoduje, że potencjał Y może narastać dopiero z
opóźnieniem Δ po opadnięciu potencjału w punkcie
X.
• Można zwiększyć opóźnienie przez zastosowanie
większej ilości inwerterów lub innych układów
opóźniających.
R.J. Baker, "CMOS Circuit Design, Layout, and Simulation, 3rd Edition", 3 ed. Wiley-IEEE, 2010
Taktowany dynamiczny przerzutnik master-slave
16
• Przy niskim stanie sygnału zegarowego Φ1
tranzystory M2 i M3 przewodzą i bramka „master”
działa jako inwerter stanu wejścia D zapisując
odwrócony stan D w pojemności CN1 dołączonej do
wyjścia N1. Tranzystory M6 i M7 nie przewodzą –
bramka „slave” jest w stanie wyskiej impedancji i
pojemność CQ dołączona do wyjścia Q pamięta
poprzedni stan.
Master
Slave
• Przy wysokim stanie sygnału zegarowego Φ1
tranzystory M2 i M3 nie przewodzą i pojemność
CN1 pamięta stan zapisany w fazie niskiej wartości
Φ1. Tranzystory M6 i M7 przewodzą – bramka
„slave” działa jako inwerter stanu wejścia N1
zapisując odpowiedni stan w pojemności CQ.
Sygnały zegarowe mogą być generowane przez
zwykły przerzutnik RS. Nie jest wymagana długa
zwłoka Δ.
(A clocked CMOS latch. The clock signals can be
generated with an RS latch so that the edges occur
essentially at the same moment in time.)
R.J. Baker, "CMOS Circuit Design, Layout, and
Simulation, 3rd Edition", 3 ed. Wiley-IEEE, 2010
8
Niewielka złożoność konstrukcyjna układów dynamicznych
Master
17
Slave
Dynamiczny przerzutnik
D master-slave
– 8 tranzystorów.
R.J. Baker, "CMOS Circuit Design, Layout, and
Simulation, 3rd Edition", 3 ed. Wiley-IEEE, 2010
Konstrukcja AOI zawierająca stosunkowo
niewiele tranzystorów statycznego
przerzutnika D master-slave z bramkami
transmisyjnymi, – 16 tranzystorów.
Układy cyfrowe PE (Precharge – Evaluate)
F = A0 ⋅ A1 ⋅ A2
18
• Wykonywanie operacji logicznych przebiega
w dwóch fazach.
• W fazie pierwszej "precharge" stan Φ1 jest
niski- pojemność Cout, dołączona do wyjścia
"Out", jest ładowana do wysokiego stanu, to
jest do napięcia VDD, przez przewodzący
pMOS FET M5. nMOS FET M1 jest odcięty,
co zapobiega rozładowywaniu Cout.
• W fazie drugiej "evaluate" stan Φ1 jest
wysoki. pMOS FET M5 jest odcięty, a nMOS
FET M1 przewodzi, co pozwala wykonać
zaprojektowane działanie logiczne na
zmiennych wejściowych A0...An. Jeśli na
wyjściu, w wyniku, ma być stan niski, to Cout
jest rozładowywana przez tranzystory z
kanałami n. Jesli ma być stan wysoki, to
nMOS FETy nie rozładowują Cout bo są
odcięte.
Konstrukcja PE trójwejściowej bramki NAND
• Wada - poprawny wynik w postaci stanu
niskiego pojawia się na wyjściu tylko w jednej
części cyklu zegarowego Φ1.
• Wada - stan wysoki na wyjściu na jest
pamiętany tylko do chwili gdy Cout rozładuje
się wskutek prądów upływu.
9
Model tranzystora MOS dla bardzo zgrubnego szacowania czasu przełączania
nMOS FET
Model
W zakresie nasycenia, gdy
19
VGS > VTn
VDS > VGS – VTn > 0 V
Rn
Przyjmujemy, że klucz jest zwarty gdy na bramce
tranzystora jest stan wysoki. Rezystancję włączonego
tranzystora bardzo zgrubnie przybliżamy jako:
L
Rn ≈
KPn ⋅ W ⋅ (VDD − VTn )
Pojemność dołączoną do drenu
bardzo zgrubnie przybliżamy jako:
C D ≈ CGDn + Cconnect + Cin
(V − VTn )
W
⋅ KPn ⋅ GS
L
2
2
I Dsat ≈
β n = μ nCox
W
W
= KPn ⋅
L
L
Cox =
ε SiO 2ε 0
tox
Ten model jest bardzo niedokładny.
Obliczone czasy przełączania wymagają
weryfikacji przy pomocy symulacji.
gdzie:
CGDn – pojemność GD przełączanego tranzystora,
Cconnect – pojemność związana z połączeniem następnego stopnia,
Cin – pojemność wejściowa następnego stopnia.
Przykładowa bramka dynamiczna „precharge-evaluate”
20
Przykładowa funkcja logiczna:
F = A1 + A2 + A3 ⋅ A4
Bramka dynamiczna PE
Bramka statyczna AOI
realizująca tę samą funkcję
Bramka dynamiczna wykorzystuje mniej tranzystorów,
tylko nMOS FETy + nMOS FET „evaluate” + pMOS FET „precharge”.
Uwaga: układ wymaga zegara Φ1. Nie jest więc pewne, że cały układ
zrealizowany jako dynamiczny PE będzie miał mniej tranzystorów niż
zrealizowany jako statyczny AOI. - Sprawdź zanim zatwierdzisz konstrukcję.
10
A Glitch problem of Precharge-Evaluate Logic Gates
21
R.J. Baker, "CMOS Circuit Design, Layout, and Simulation, 3rd Edition", 3 ed. Wiley-IEEE, 2010
Domino Logic – free of a glitch problem
22
R.J. Baker, "CMOS Circuit Design, Layout, and Simulation, 3rd Edition", 3 ed. Wiley-IEEE, 2010
11
Domino Logic – free of a glitch problem
23
R.J. Baker, "CMOS Circuit Design, Layout, and Simulation, 3rd Edition", 3 ed. Wiley-IEEE, 2010
NP Logic (Zipper Logic) – free of a glitch problem
24
R.J. Baker, "CMOS Circuit Design, Layout, and Simulation, 3rd Edition", 3 ed. Wiley-IEEE, 2010
12
