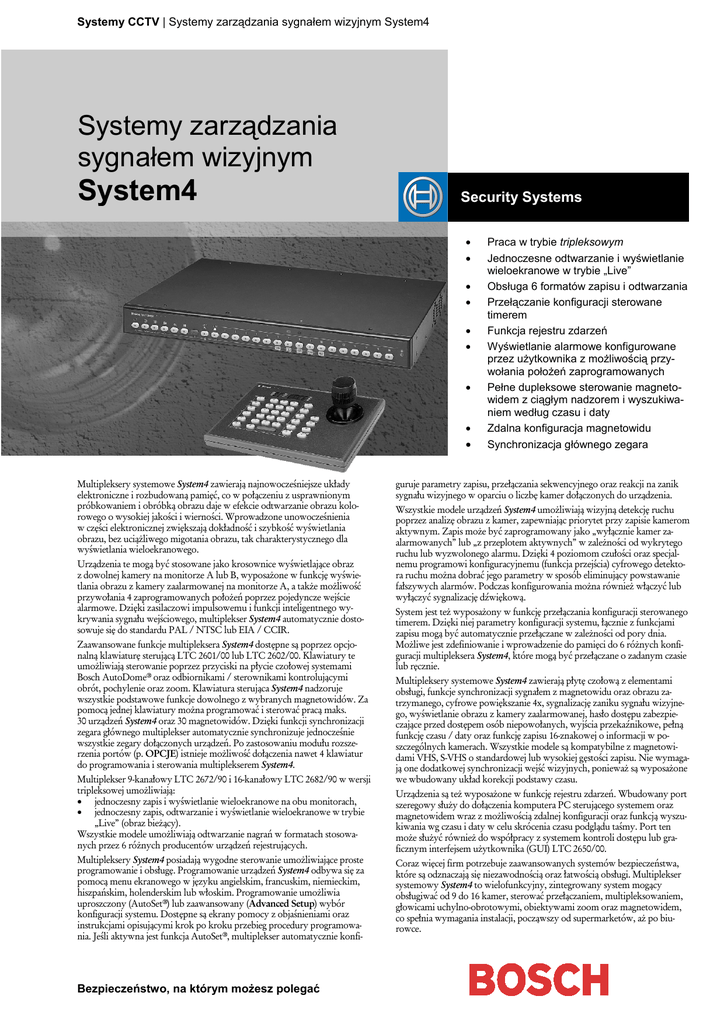

Systemy CCTV | Systemy zarządzania sygnałem wizyjnym System4
Systemy zarządzania
sygnałem wizyjnym
System4
Security Systems
•
•
•
•
•
•
•
•
•
Multipleksery systemowe System4 zawierają najnowocześniejsze układy
elektroniczne i rozbudowaną pamięć, co w połączeniu z usprawnionym
próbkowaniem i obróbką obrazu daje w efekcie odtwarzanie obrazu kolorowego o wysokiej jakości i wierności. Wprowadzone unowocześnienia
w części elektronicznej zwiększają dokładność i szybkość wyświetlania
obrazu, bez uciążliwego migotania obrazu, tak charakterystycznego dla
wyświetlania wieloekranowego.
Urządzenia te mogą być stosowane jako krosownice wyświetlające obraz
z dowolnej kamery na monitorze A lub B, wyposażone w funkcję wyświetlania obrazu z kamery zaalarmowanej na monitorze A, a także możliwość
przywołania 4 zaprogramowanych położeń poprzez pojedyncze wejście
alarmowe. Dzięki zasilaczowi impulsowemu i funkcji inteligentnego wykrywania sygnału wejściowego, multiplekser System4 automatycznie dostosowuje się do standardu PAL / NTSC lub EIA / CCIR.
Zaawansowane funkcje multipleksera System4 dostępne są poprzez opcjonalną klawiaturę sterującą LTC 2601/00 lub LTC 2602/00. Klawiatury te
umożliwiają sterowanie poprzez przyciski na płycie czołowej systemami
Bosch AutoDome® oraz odbiornikami / sterownikami kontrolującymi
obrót, pochylenie oraz zoom. Klawiatura sterująca System4 nadzoruje
wszystkie podstawowe funkcje dowolnego z wybranych magnetowidów. Za
pomocą jednej klawiatury można programować i sterować pracą maks.
30 urządzeń System4 oraz 30 magnetowidów. Dzięki funkcji synchronizacji
zegara głównego multiplekser automatycznie synchronizuje jednocześnie
wszystkie zegary dołączonych urządzeń. Po zastosowaniu modułu rozszerzenia portów (p. OPCJE) istnieje możliwość dołączenia nawet 4 klawiatur
do programowania i sterowania multiplekserem System4.
Multiplekser 9-kanałowy LTC 2672/90 i 16-kanałowy LTC 2682/90 w wersji
tripleksowej umożliwiają:
• jednoczesny zapis i wyświetlanie wieloekranowe na obu monitorach,
• jednoczesny zapis, odtwarzanie i wyświetlanie wieloekranowe w trybie
„Live” (obraz bieżący).
Wszystkie modele umożliwiają odtwarzanie nagrań w formatach stosowanych przez 6 różnych producentów urządzeń rejestrujących.
Multipleksery System4 posiadają wygodne sterowanie umożliwiające proste
programowanie i obsługę. Programowanie urządzeń System4 odbywa się za
pomocą menu ekranowego w języku angielskim, francuskim, niemieckim,
hiszpańskim, holenderskim lub włoskim. Programowanie umożliwia
uproszczony (AutoSet®) lub zaawansowany (Advanced Setup) wybór
konfiguracji systemu. Dostępne są ekrany pomocy z objaśnieniami oraz
instrukcjami opisującymi krok po kroku przebieg procedury programowania. Jeśli aktywna jest funkcja AutoSet®, multiplekser automatycznie konfi-
Bezpieczeństwo, na którym możesz polegać
Praca w trybie tripleksowym
Jednoczesne odtwarzanie i wyświetlanie
wieloekranowe w trybie „Live”
Obsługa 6 formatów zapisu i odtwarzania
Przełączanie konfiguracji sterowane
timerem
Funkcja rejestru zdarzeń
Wyświetlanie alarmowe konfigurowane
przez użytkownika z możliwością przywołania położeń zaprogramowanych
Pełne dupleksowe sterowanie magnetowidem z ciągłym nadzorem i wyszukiwaniem według czasu i daty
Zdalna konfiguracja magnetowidu
Synchronizacja głównego zegara
guruje parametry zapisu, przełączania sekwencyjnego oraz reakcji na zanik
sygnału wizyjnego w oparciu o liczbę kamer dołączonych do urządzenia.
Wszystkie modele urządzeń System4 umożliwiają wizyjną detekcję ruchu
poprzez analizę obrazu z kamer, zapewniając priorytet przy zapisie kamerom
aktywnym. Zapis może być zaprogramowany jako „wyłącznie kamer zaalarmowanych” lub „z przeplotem aktywnych” w zależności od wykrytego
ruchu lub wyzwolonego alarmu. Dzięki 4 poziomom czułości oraz specjalnemu programowi konfiguracyjnemu (funkcja przejścia) cyfrowego detektora ruchu można dobrać jego parametry w sposób eliminujący powstawanie
fałszywych alarmów. Podczas konfigurowania można również włączyć lub
wyłączyć sygnalizację dźwiękową.
System jest też wyposażony w funkcję przełączania konfiguracji sterowanego
timerem. Dzięki niej parametry konfiguracji systemu, łącznie z funkcjami
zapisu mogą być automatycznie przełączane w zależności od pory dnia.
Możliwe jest zdefiniowanie i wprowadzenie do pamięci do 6 różnych konfiguracji multipleksera System4, które mogą być przełączane o zadanym czasie
lub ręcznie.
Multipleksery systemowe System4 zawierają płytę czołową z elementami
obsługi, funkcje synchronizacji sygnałem z magnetowidu oraz obrazu zatrzymanego, cyfrowe powiększanie 4x, sygnalizację zaniku sygnału wizyjnego, wyświetlanie obrazu z kamery zaalarmowanej, hasło dostępu zabezpieczające przed dostępem osób niepowołanych, wyjścia przekaźnikowe, pełną
funkcję czasu / daty oraz funkcję zapisu 16-znakowej o informacji w poszczególnych kamerach. Wszystkie modele są kompatybilne z magnetowidami VHS, S-VHS o standardowej lub wysokiej gęstości zapisu. Nie wymagają one dodatkowej synchronizacji wejść wizyjnych, ponieważ są wyposażone
we wbudowany układ korekcji podstawy czasu.
Urządzenia są też wyposażone w funkcję rejestru zdarzeń. Wbudowany port
szeregowy służy do dołączenia komputera PC sterującego systemem oraz
magnetowidem wraz z możliwością zdalnej konfiguracji oraz funkcją wyszukiwania wg czasu i daty w celu skrócenia czasu podglądu taśmy. Port ten
może służyć również do współpracy z systemem kontroli dostępu lub graficznym interfejsem użytkownika (GUI) LTC 2650/00.
Coraz więcej firm potrzebuje zaawansowanych systemów bezpieczeństwa,
które są odznaczają się niezawodnością oraz łatwością obsługi. Multiplekser
systemowy System4 to wielofunkcyjny, zintegrowany system mogący
obsługiwać od 9 do 16 kamer, sterować przełączaniem, multipleksowaniem,
głowicami uchylno-obrotowymi, obiektywami zoom oraz magnetowidem,
co spełnia wymagania instalacji, począwszy od supermarketów, aż po biurowce.
2 | Systemy zarządzania sygnałem wizyjnym System4
Dane techniczne
Parametry elektryczne
Model
Opis
3, konfigurowane indywidualnie (styki
normalnie rozwarte lub normalnie zwarte),
jedno przeznaczone do sygnalizacji alarmu
/ detekcji ruchu (VCR #1), drugie również
do sygnalizacji alarmu / detekcji ruchu
(VCR #2), trzecie do sygnalizacji zaniku
sygnału wizyjnego; obciążalność styków
przekaźników 1 A, 40 VAC / VDC
złącze 15-stykowe D-Sub do 5 wyjść
SDA
Bi-phase
złącze 9-stykowe D-Sub RS-232
Port szeregowy
Wejścia zewnętrznego sygnału VEXT
2
Wyjścia przekaźnikowe
Zakres napięcia
Pobór mocy /
zasilania
prądu
105 – 253 VAC, 50 / 60 Hz 30 W / 0,3 A
LTC 2672/90 9-kanałowy,
tripleksowy
LTC 2682/90 16-kanałowy, 105 – 253 VAC, 50 / 60 Hz 30 W / 0,5 A
tripleksowy
Synchronizacja
Pełna korekcja podstawy czasu
Model monochromatyczny
CCIR, 625 linii, 50 Hz
Model monochromatyczny
EIA RS-170, 525 linii, 60 Hz
Model kolorowy
PAL, 625 linii, 50 Hz
Model kolorowy
NTSC, 525 linii, 60 Hz
720 (poz.) x 576 (pion.)
Pamięć cyfrowa
Automatyczna regulacja wzmocnienia (AGC)
automatyczna lub ręczna dla każdego
wejścia
Wejścia wizyjne
całkowity sygnał wizyjny, poziom sygnału
0,5 – 2,0 Vpp
Tryby pracy
Jednoczesny zapis i wyświetlanie wieloekranowe na obu monitorach
Jednoczesny zapis, odtwarzanie i wyświetlanie wieloekranowe
Tryby wyświetlania
Live
monitor A: tryb pełnoekranowy, Quad lub
wieloekranowy
monitor B: tryb pełnoekranowy (tylko dla
obrazów z kamer zaalarmowanych lub
z detekcją ruchu), Quad lub wieloekranowy
Odtwarzanie
monitor A: tryb pełnoekranowy, Quad lub
wieloekranowy
monitor B: tryb pełnoekranowy
Elementy sterujące i wskaźniki
płyta czołowa
Wejścia
Wejścia wizyjne
9 (16) (18 (32) x BNC), automatyczne
dopasowanie impedancyjne z wyjściami
przelotowymi
Wejście magnetowidowe
1 x BNC
Wejście magnetowidowe
1 x Y/C
Wyjścia wizyjne
Monitor A
1 x BNC
Monitor B
1 x BNC
Wyjście magnetowidowe
1 x BNC
Monitor A
1 x Y/C
Monitor B
1 x Y/C
Wyjście magnetowidowe
1 x Y/C
Złącza
gniazdo IEC, 3-żyłowy kabel sieciowy,
Zasilanie
wtyk z obwodem ochronnym, 1,8 m
Wejście / wyjście urządzeń dodatkowych
1 x złącze 25-stykowe D-Sub do
sygnalizacji alarmów oraz dołączania
wyposażenia dodatkowego
9 (16), indywidualnie konfigurowane do
Wejścia alarmowe
współpracy z przekaźnikami normalnie
(NC) zwartymi lub normalnie rozwartymi
(NO)
Parametry mechaniczne
stalowa podstawa montażowa, metalowa
Konstrukcja
pokrywa, płyta czołowa z tworzywa
sztucznego
kolor grafitowy
Wykończenie
440 (szer.) x 305 (gł.) x 40 (wys.) mm
Wymiary
5 kg
Masa
Zestaw do montażu w szafie typu Rack
do montażu 1 urządzenia w szafie typu
Rack 19″
Parametry środowiskowe
Temperatura
pracy: +10 ÷ +55°C
przechowywania: -20 ÷ +60°C
0 - 90%, bez kondensacji
Wilgotność względna
Opcje
Klawiatura LTC 2601/00 pełna klawiatura przeznaczona do sterowania
systemem, programowania oraz sterowania
obrotem, pochyleniem i zoomem za
pośrednictwem odbiorników / sterowników
Bosch Allegiant®
Klawiatura LTC 2602/00 taka sama jak klawiatura LTC 2601/00,
dodatkowo wyposażona w joystick
o zmiennej prędkości sterowania do obsługi
głowicy uchylno-obrotowej i zoomu
Przedłużacz do klawiatury LTC 8558/00
kabel przedłużający o długości 30 m
do dołączania zdalnej klawiatury
Zestawy do dołączenia zdalnej klawiatury LTC 8557
zestaw interfejsu umożliwiający obsługę
przy użyciu klawiatury oddalonej
o maks. 1,5 km
LTC 8557/50
230 V, 50 Hz
LTC 8557/60
120 V, 60 Hz
Moduły rozszerzenia portu LTC 2604
dołączenie 4 klawiatur
LTC 2604/50
230 V, 50 Hz
LTC 2604/60
120 V, 60 Hz
Moduł rozszerzenia System4 LTC 2609/00
połączenie łańcuchowe maks. 6
multiplekserów System4; przy użyciu
dodatkowych zestawów LTC 2609/00 można
połączyć maks. 30 multiplekserów System4
Graficzny interfejs użytkownika (GUI) LTC 2650/00
oprogramowanie graficznego interfejsu
użytkownika służące do programowania oraz
sterowania urządzeniem
3 | Systemy zarządzania sygnałem wizyjnym System4
System zarządzania sygnałem wizyjnym LTC 2605/90
wyświetlanie sygnału wizyjnego z maks. 16
multiplekserów na 6 monitorach
Obsługa magnetowidu
S1386
kabel do doprowadzenia sygnału VEXT
z magnetowidów LTC 3924, LTC 3960,
LTC 3962, LTC 3963, LTC 3990
i LTC 3991
S1383
sterowanie magnetowidem
Zgodność
Kompatybilność elektromagnetyczna
CE, FCC Część 15, ICES-003
Standardy bezpieczeństwa CE, UL, CSA, EN, IEC
Praca w trybie tripleksowym multipleksera System4
Dane
Sygnał wizyjny
Sygnał wizyjny
Sygnał S-VHS
Rezystor
dopasowania
impedancyjnego
S1383
Magnetowid S-VHS
Złącze VEXT
21-11 i 25-15 (masa)
4 | Systemy zarządzania sygnałem wizyjnym System4
Jednoczesny zapis w 2 magnetowidach (praca tripleksowa)
Sygnał wizyjny
Sygnał wizyjny
Kamera AutoDome
Sygnał wizyjny
Sygnał wizyjny
Czujka PIR
Sygnał wizyjny
Magnetowid
odtwarzający / zapisujący
Dane
Wy
We
Maks. 16 kamer
We
Magnetowid
zapisujący
Multiplekser LTC 2682 posiada dwa niezależne wyjścia
magnetowidowe. Każde z wyjść może być zaprogramowane do
multipleksowania sekwencji kamer. Wykorzystując multiplekser LTC 2682
w tym trybie możliwy jest zapis obrazów z kamer w dwóch
magnetowidach, co zapewnia szybsze odświeżanie obrazu z każdej
kamery.
Możliwe jest zaprogramowanie dwóch magnetowidów w ten sposób,
że jeden z nich będzie zapisywał normalne obrazy multipleksowane, drugi
zaś obrazy multipleksowane z kamer zaalarmowanych oraz z detekcją
ruchu. W trybie tripleksowym na monitorze A wyświetlane będą obrazy
z kamer w trybie wieloekranowym, Quad lub pełnoekranowym, albo też
obrazy z wielu kamer w trybie sekwencyjnym.
