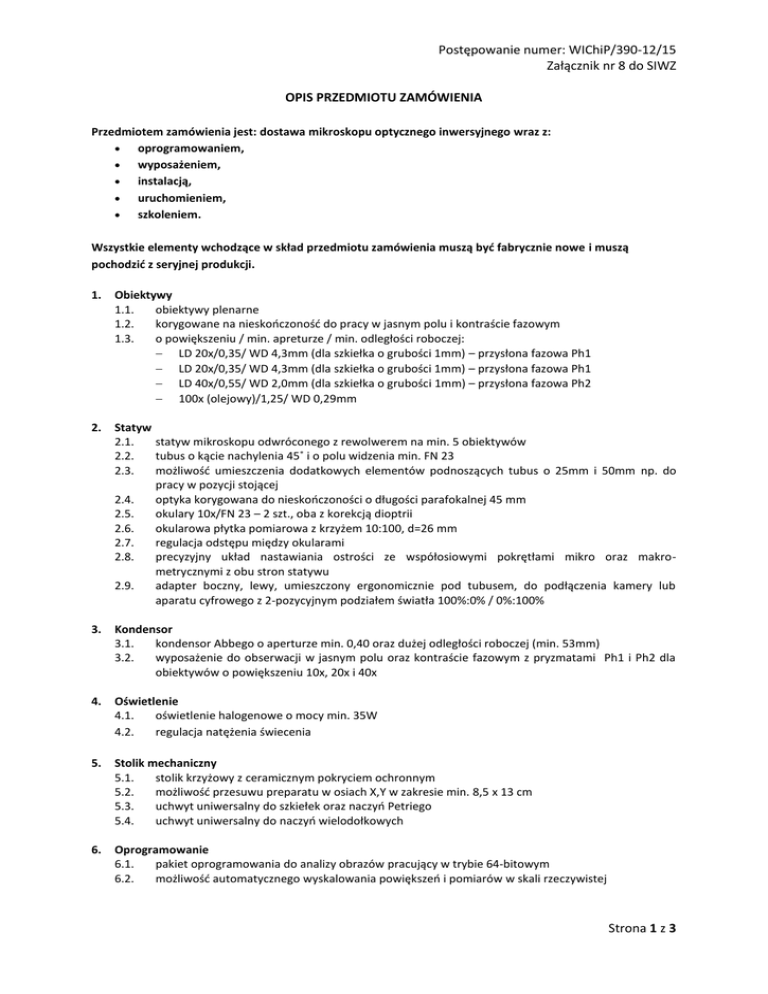

Postępowanie numer: WIChiP/390-12/15 Załącznik nr 8 do SIWZ

Postępowanie numer: WIChiP/390-12/15
Załącznik nr 8 do SIWZ
OPIS PRZEDMIOTU ZAMÓWIENIA
Przedmiotem zamówienia jest: dostawa mikroskopu optycznego inwersyjnego wraz z:

oprogramowaniem,

wyposażeniem,

instalacją,

uruchomieniem,

szkoleniem.
Wszystkie elementy wchodzące w skład przedmiotu zamówienia muszą być fabrycznie nowe i muszą
pochodzić z seryjnej produkcji.
1.
Obiektywy
1.1.
obiektywy plenarne
1.2.
korygowane na nieskończoność do pracy w jasnym polu i kontraście fazowym
1.3.
o powiększeniu / min. apreturze / min. odległości roboczej:
 LD 20x/0,35/ WD 4,3mm (dla szkiełka o grubości 1mm) – przysłona fazowa Ph1
 LD 20x/0,35/ WD 4,3mm (dla szkiełka o grubości 1mm) – przysłona fazowa Ph1
 LD 40x/0,55/ WD 2,0mm (dla szkiełka o grubości 1mm) – przysłona fazowa Ph2
 100x (olejowy)/1,25/ WD 0,29mm
2.
Statyw
2.1.
statyw mikroskopu odwróconego z rewolwerem na min. 5 obiektywów
2.2.
tubus o kącie nachylenia 45˚ i o polu widzenia min. FN 23
2.3.
możliwość umieszczenia dodatkowych elementów podnoszących tubus o 25mm i 50mm np. do
pracy w pozycji stojącej
2.4.
optyka korygowana do nieskończoności o długości parafokalnej 45 mm
2.5.
okulary 10x/FN 23 – 2 szt., oba z korekcją dioptrii
2.6.
okularowa płytka pomiarowa z krzyżem 10:100, d=26 mm
2.7.
regulacja odstępu między okularami
2.8.
precyzyjny układ nastawiania ostrości ze współosiowymi pokrętłami mikro oraz makrometrycznymi z obu stron statywu
2.9.
adapter boczny, lewy, umieszczony ergonomicznie pod tubusem, do podłączenia kamery lub
aparatu cyfrowego z 2-pozycyjnym podziałem światła 100%:0% / 0%:100%
3.
Kondensor
3.1.
kondensor Abbego o aperturze min. 0,40 oraz dużej odległości roboczej (min. 53mm)
3.2.
wyposażenie do obserwacji w jasnym polu oraz kontraście fazowym z pryzmatami Ph1 i Ph2 dla
obiektywów o powiększeniu 10x, 20x i 40x
4.
Oświetlenie
4.1.
oświetlenie halogenowe o mocy min. 35W
4.2.
regulacja natężenia świecenia
5.
Stolik mechaniczny
5.1.
stolik krzyżowy z ceramicznym pokryciem ochronnym
5.2.
możliwość przesuwu preparatu w osiach X,Y w zakresie min. 8,5 x 13 cm
5.3.
uchwyt uniwersalny do szkiełek oraz naczyń Petriego
5.4.
uchwyt uniwersalny do naczyń wielodołkowych
6.
Oprogramowanie
6.1.
pakiet oprogramowania do analizy obrazów pracujący w trybie 64-bitowym
6.2.
możliwość automatycznego wyskalowania powiększeń i pomiarów w skali rzeczywistej
Strona 1 z 3
Postępowanie numer: WIChiP/390-12/15
Załącznik nr 8 do SIWZ
6.3.
6.4.
6.5.
6.6.
funkcje poprawy kontrastu, jasności, korekcja gamma, balans bieli, wygaszanie tła, funkcja
wygładzania/wyostrzania
import oraz eksport obrazów w standardowych rozszerzeniach
opis obrazów: tekst, strzałki, wskaźniki, skala pomiarowa
funkcje pomiarowe: pomiar długości, obwodu, powierzchni
7.
Komputer
7.1.
klasy PC zapewniający pełną kontrolę pracy całego układu łącznie z poborem He z butli zgodny z
wymaganiami oprogramowania sterującego
7.2.
wyposażony w odpowiedni rodzaj i liczbę interfejsów i kabli do obsługi układu,
7.3.
wyposażony w procesor zapewniający osiągnięcie w teście wydajności Passmark CPU Mark (wynik
dostępny: http://www.cpubenchmark.net/cpu_list.php) wynik co najmniej 6000 punktów
Passmark CPU Mark
7.4.
wyposażony ponadto w kartę sieciową przewodową, kartę sieciową bezprzewodową, złącze USB 3
na przednim panelu, dysk twardy o pojemności przynajmniej 1 TB, pamięć operacyjną o
pojemności 8 GB
7.5.
w obudowie typu minitower lub mikrotower,
7.6.
wyposażony w system operacyjny Microsoft Windows w wersji 7 lub 8 w wersji 64-bit,
7.7.
z urządzeniami peryferyjnymi:
- monitorem LCD o przekątnej z zakresu 21" - 24"
- przewodową, niskoprofilowaną, pełnowymiarową klawiaturą z wbudowaną podpórką pod
nadgarstki, z regulowanymi nóżkami, charakteryzującą się niskim skokiem klawiszy
- przewodową myszą optyczną z rolką, o rozdzielczości nie mniejszej niż 1000 dpi
Komputer powinien posiadać zainstalowane i aktualne oprogramowanie i system operacyjny
8.
Kamera
8.1.
kolorowa kamera cyfrowa ze standardowym gwintem typu C
8.2.
efektywna liczba pikseli: min. 5 milionów pikseli (2560 x 1920 pikseli)
8.3.
przetwornik obrazu typu CMOS, wielkość przetwornika min. 0,4 cala (5,7 mm x 4,28 mm)
8.4.
wielkość piksela min. 2,2 x 2,2 µm
8.5.
głębia kolorów min. 3 x 8 bitów/piksel
8.6.
czasy ekspozycji regulowane w zakresie min.: 100 μs - 2 s
8.7.
wbudowane złącze USB 3.0
8.8.
prędkość rejestracji przy pełnej rozdzielczości min. 15 ramek/s
8.9.
adapter do połączenia mikroskopu z kamerą z optyką 0,5x
8.10. adapter, mikroskop, oprogramowanie oraz kamera muszą pochodzić od jednego producenta
9.
Mikromanipulatory
9.1.
dwa mikromanipulatory mechaniczne z precyzyjnymi śrubami przesuwu w 3 osiach
9.2.
minimalny zakres przesuwu w osiach X: 37 mm, Y: 20 mm, Z: 25 mm
9.3.
dodatkowy przesuw w osiach X,Y za pomocą manualnego dżojstika w zakresie 0,35 - 4,0 mm
9.4.
zgrubny i dokładne ustawienie osi Z z przełożeniem 1:10
9.5.
możliwość pochylania w zakresie 0-90˚
Do oferty należy dołączyć karty katalogowe, specyfikacyjne lub inną dokumentację parametrów technicznych
producenta potwierdzające podane parametry w oryginale (Zamawiający dopuszcza dokumentację w języku
angielskim).
10. Aparatura powinna być kompletna tak, by po zmontowaniu i instalacji była gotowa do użycia zgodnie z
jej przeznaczeniem bez potrzeby dodatkowych zakupów.
11. Uruchomienie urządzenia oraz przeszkolenie 2 pracowników Zamawiającego w jego siedzibie
zrealizowane przez podmiot uprawniony przez producenta urządzenia lub jego dystrybutora.
Strona 2 z 3
Postępowanie numer: WIChiP/390-12/15
Załącznik nr 8 do SIWZ
12. Warunki gwarancji i serwisu gwarancyjnego i pogwarancyjnego
12.1. Wykonawca udzieli dla przedmiotu zamówienia gwarancji na okres co najmniej 12 miesięcy.
12.2. Techniczny serwis gwarancyjny winien być prowadzony przez serwis autoryzowany przez
producenta oferowanego mikroskopu.
12.3. Czas reakcji Wykonawcy od momentu zgłoszenia telefonicznego, faksem lub pocztą elektroniczną
przez Zamawiającego, wady, awarii, bądź usterki nie może przekroczyć 2 dni roboczych.
12.4. Wykonawca zobowiązuje się do usunięcia wady, awarii, bądź usterki, w terminie 10 dni roboczych
od chwili zawiadomienia o którym mowa w pkt 12.3. Termin ten może ulec przedłużeniu do 2
tygodni, jeśli wymagane jest sprowadzenie części zamiennych.
12.5. Bieg terminu gwarancji rozpoczyna się w dniu dokonania przez Zamawiającego odbioru przedmiotu
zamówienia bez zastrzeżeń.
12.6. Maksymalna liczba napraw powodująca wymianę podzespołu na nowy: 3.
12.7. Wykonawca zapewni dostępność części zamiennych przez okres minimum 5 lat od daty
zrealizowania zamówienia.
Strona 3 z 3
