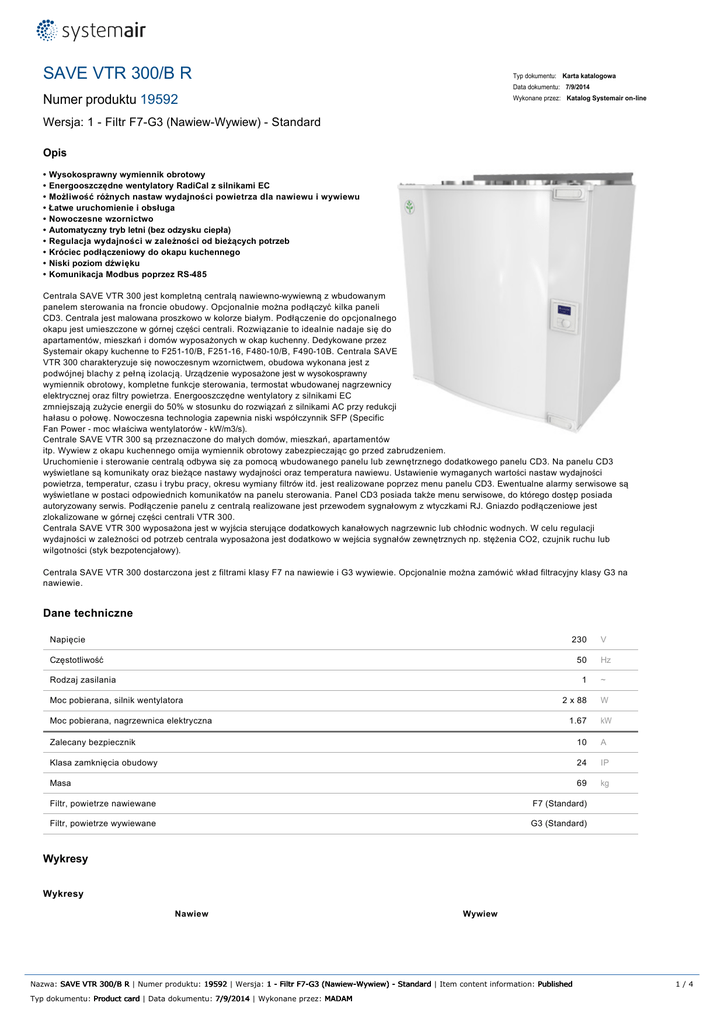

SAVE VTR 300/BR

SAVE VTR 300/B R
Typ dokumentu: Karta katalogowa
Data dokumentu: 7/9/2014
Numer produktu 19592
Wykonane przez: Katalog Systemair on-line
Wersja: 1 - Filtr F7-G3 (Nawiew-Wywiew) - Standard
Opis
• Wysokosprawny wymiennik obrotowy
• Energooszczędne wentylatory RadiCal z silnikami EC
• Możliwość różnych nastaw wydajności powietrza dla nawiewu i wywiewu
• Łatwe uruchomienie i obsługa
• Nowoczesne wzornictwo
• Automatyczny tryb letni (bez odzysku ciepła)
• Regulacja wydajności w zależności od bieżących potrzeb
• Króciec podłączeniowy do okapu kuchennego
• Niski poziom dźwięku
• Komunikacja Modbus poprzez RS-485
Centrala SAVE VTR 300 jest kompletną centralą nawiewno-wywiewną z wbudowanym
panelem sterowania na froncie obudowy. Opcjonalnie można podłączyć kilka paneli
CD3. Centrala jest malowana proszkowo w kolorze białym. Podłączenie do opcjonalnego
okapu jest umieszczone w górnej części centrali. Rozwiązanie to idealnie nadaje się do
apartamentów, mieszkań i domów wyposażonych w okap kuchenny. Dedykowane przez
Systemair okapy kuchenne to F251-10/B, F251-16, F480-10/B, F490-10B. Centrala SAVE
VTR 300 charakteryzuje się nowoczesnym wzornictwem, obudowa wykonana jest z
podwójnej blachy z pełną izolacją. Urządzenie wyposażone jest w wysokosprawny
wymiennik obrotowy, kompletne funkcje sterowania, termostat wbudowanej nagrzewnicy
elektrycznej oraz filtry powietrza. Energooszczędne wentylatory z silnikami EC
zmniejszają zużycie energii do 50% w stosunku do rozwiązań z silnikami AC przy redukcji
hałasu o połowę. Nowoczesna technologia zapewnia niski współczynnik SFP (Specific
Fan Power - moc właściwa wentylatorów - kW/m3/s).
Centrale SAVE VTR 300 są przeznaczone do małych domów, mieszkań, apartamentów
itp. Wywiew z okapu kuchennego omija wymiennik obrotowy zabezpieczając go przed zabrudzeniem.
Uruchomienie i sterowanie centralą odbywa się za pomocą wbudowanego panelu lub zewnętrznego dodatkowego panelu CD3. Na panelu CD3
wyświetlane są komunikaty oraz bieżące nastawy wydajności oraz temperatura nawiewu. Ustawienie wymaganych wartości nastaw wydajności
powietrza, temperatur, czasu i trybu pracy, okresu wymiany filtrów itd. jest realizowane poprzez menu panelu CD3. Ewentualne alarmy serwisowe są wyświetlane w postaci odpowiednich komunikatów na panelu sterowania. Panel CD3 posiada także menu serwisowe, do którego dostęp posiada
autoryzowany serwis. Podłączenie panelu z centralą realizowane jest przewodem sygnałowym z wtyczkami RJ. Gniazdo podłączeniowe jest
zlokalizowane w górnej części centrali VTR 300.
Centrala SAVE VTR 300 wyposażona jest w wyjścia sterujące dodatkowych kanałowych nagrzewnic lub chłodnic wodnych. W celu regulacji
wydajności w zależności od potrzeb centrala wyposażona jest dodatkowo w wejścia sygnałów zewnętrznych np. stężenia CO2, czujnik ruchu lub
wilgotności (styk bezpotencjałowy).
Centrala SAVE VTR 300 dostarczona jest z filtrami klasy F7 na nawiewie i G3 wywiewie. Opcjonalnie można zamówić wkład filtracyjny klasy G3 na
nawiewie.
Dane techniczne
Napięcie
230
V
50
Hz
Częstotliwość
Rodzaj zasilania
1
Moc pobierana, silnik wentylatora
2 x 88
Moc pobierana, nagrzewnica elektryczna
1.67
~
W
kW
Zalecany bezpiecznik
10
A
Klasa zamknięcia obudowy
24
IP
Masa
69
kg
Filtr, powietrze nawiewane
F7 (Standard)
Filtr, powietrze wywiewane
G3 (Standard)
Wykresy
Wykresy
Nawiew
Wywiew
Nazwa: SAVE VTR 300/B R
SAVE VTR 300/B R
SAVE VTR 300/B R | Numer produktu: 19592
19592
19592 | Wersja: 1 ­ Filtr F7­G3 (Nawiew­Wywiew) ­ Standard
1 ­ Filtr F7­G3 (Nawiew­Wywiew) ­ Standard
1 ­ Filtr F7­G3 (Nawiew­Wywiew) ­ Standard | Item content information: Published
Published
Typ dokumentu: Product card
Product card
Product card | Data dokumentu: 7/9/2014
7/9/2014
7/9/2014 | Wykonane przez: MADAM
MADAM
1 / 4
User
Jednostka
Nawiew
Wywiew
Punkt pracy, wydajność powietrza
200
200 m³/h
Punkt pracy, ciśnienie powietrza
100
100 Pa
Moc
32
Prędkość
30.9 W
2217
SFP (clean filters)
2184 obr./min.
1.13
Temp. powietrza naw.
kW/m³/s
20
Poziom mocy akust.
°C
63
125
250
500
1k
2k
4k
8k
Całk.
Nawiew
dB(A)
40
48
55
54
53
55
47
38
61
Powietrze zewnętrzne
dB(A)
34
44
48
45
39
35
20
9
51
Wyrzut
dB(A)
51
51
61
56
55
58
50
46
65
Wywiew
dB(A)
42
44
51
39
39
40
26
21
53
Otoczenie
dB(A)
23
34
40
32
30
31
26
17
42
Odzysk ciepła
Nawiew
Wywiew
Temp. pow. na wlocie
-20
22 °C
Temp. powietrza wylotowa
14
-18 °C
100
40 %
Wilgotność wzgl. na wylocie
0
0 %
Spadek ciśnienia powietrza
50
56 Pa
Wilg. wzgl. na wlocie
Moc odzysku ciepła
2.67
kW
Sprawność temperaturowa
82
%
Sprawność temperaturowa odzysku ciepła zgodnie z PN-EN 308
86
%
Typ wymiennika ciepła
calculated at outdoor air +5°C, extract air +25°C and 27% RH
Nagrzewnica elektryczna
Temp. powietrza wylotowa
20 °C
Wilgotność wzgl. na wylocie
0 %
Moc nominalna
1.67 kW
Moc wyjściowa
23.5 %
Niedobór mocy
Nazwa: SAVE VTR 300/B R
SAVE VTR 300/B R
SAVE VTR 300/B R | Numer produktu: 19592
19592
19592 | Wersja: 1 ­ Filtr F7­G3 (Nawiew­Wywiew) ­ Standard
1 ­ Filtr F7­G3 (Nawiew­Wywiew) ­ Standard
1 ­ Filtr F7­G3 (Nawiew­Wywiew) ­ Standard | Item content information: Published
Published
Typ dokumentu: Product card
Product card
Product card | Data dokumentu: 7/9/2014
7/9/2014
7/9/2014 | Wykonane przez: MADAM
MADAM
0 kW
2 / 4
Wymiary
*) Connection for cooker hood
A
VTR 300 R
K
762
L
B
C
D
485,7 423,1
M
N
E
842
O
F
803,6 823,3
P
R
311,4 206,4 258,4 97,4 296,4 216,4 141,4
G
H
I
J
758
354
255
104
S
T
490
789
U
V
1205,8 27,9
Nawiew
Wyrzut na
zewnątrz
Powietrze
świeże
Wywiew
Schemat elektryczny
(SAVE VTR_200_300_500_WD_208063_GB_A003.pdf, 295kB)
Nazwa: SAVE VTR 300/B R
SAVE VTR 300/B R
SAVE VTR 300/B R | Numer produktu: 19592
19592
19592 | Wersja: 1 ­ Filtr F7­G3 (Nawiew­Wywiew) ­ Standard
1 ­ Filtr F7­G3 (Nawiew­Wywiew) ­ Standard
1 ­ Filtr F7­G3 (Nawiew­Wywiew) ­ Standard | Item content information: Published
Published
Typ dokumentu: Product card
Product card
Product card | Data dokumentu: 7/9/2014
7/9/2014
7/9/2014 | Wykonane przez: MADAM
MADAM
3 / 4
Akcesoria
Akcesoria elektryczne
251-10/B (12929)
251-16 Cookerhood w/tr. steel (12923)
480-10/B Cookerh.built-in EV/B (12408)
490-10B Slim line Cookerhood (15051)
Bezprzewodowy czujnik CO2 (25126)
Bezprzewodowy czujnik wilg. % (25127)
Bezprzewodowy moduł DI 2 wej. (25128)
CD Control panel 3 (208175)
CE/CD-diverting plug (12399)
CEC Cable w/plug 12m (24782)
CEC Cable w/plug 6m (24783)
CO2RT-R-D (6993)
F-T120 (5137)
HR1 (5150)
IR-24-P (6995)
JP Junction plug for cable (12428)
Nadajnik/odbiornik bezp. RS485 (25130)
PSS20 Transformator 24V AC (202692)
PSS48 (204385)
RVAZ4 24A (9862)
SmartDial panel bezprzewodowy (25129)
T 120 (5165)
TG-A130 (5159)
TG-K360 (4846)
Akcesoria
ALG 160 Exhaust grills (16203)
BFVTR 300 F7 Supply Air (208268)
BFVTR 300 G3 Extract Air (208270)
BFVTR 300 G3 Supply Air (208269)
CBMB 160-1,8 230V/1 Duct heate (4657)
CGA 160-160 Grill combi White (16193)
CVVX 160 (5563)
CWK 160-3-2,5 (30022)
Drain pipe kit VTR 200/B (207999)
Duct Cover VTR 300 (113489)
EFD 160 + TF230 (7122)
FK 160 (1610)
GEO heat exchanger box (312513)
LDC 160-600 (5192)
LDC 160-900 (5193)
ULG 160 Outdoor air grills (16198)
VBC 160-2 (5458)
VBC 160-3 (9840)
Water coil SAVE VTR 300 (113463)
ZTR 15-0,4 (9670)
ZTR 15-0,6 valve 3-way (6573)
ZTV 15-0,4 (9829)
ZTV 15-0,6 (6571)
Specyfikacja
.
Rysunek CAD
(VTR300 R.dxf, 2MB)
Dokumentacja
(SAVE VTR 300 instrukcja montażu i obsługi serwisowej_deklaracja CE_PL_2014.pdf, 3MB)
(SAVE VTR 300 instrukcji obsługi użytkownika PL_2014.pdf, 1MB)
(Modbus for Residential units_D24810_User_manual (A005).pdf, 263kB)
(CD panel Instruction for wall mounting 206858 GB_SE.pdf, 221kB)
