Projekt:
Zagospodarowanie terenu – plac zabaw dla dzieci – Mirosław, dz. nr.89.
Inwestor: SZKOŁA PODSTAWOWA IM. AGNIESZKI BARTOL, 64-850 MIROSŁAW 22.

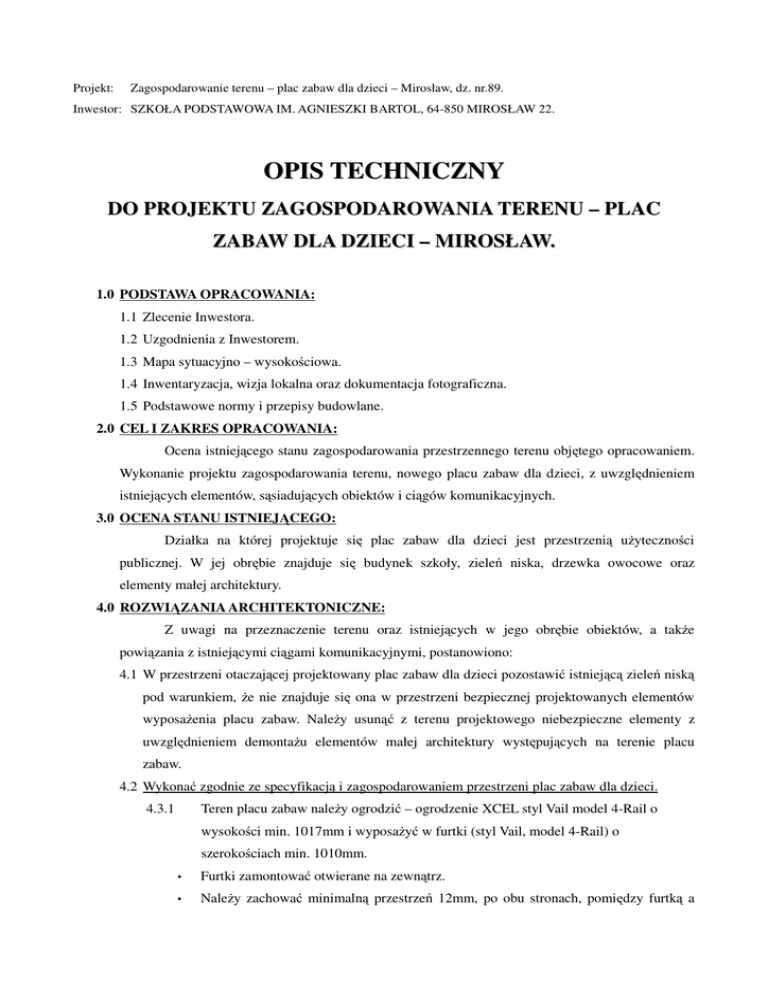

OPIS TECHNICZNY
DO PROJEKTU ZAGOSPODAROWANIA TERENU – PLAC
ZABAW DLA DZIECI – MIROSŁAW.
1.0 PODSTAWA OPRACOWANIA:
1.1 Zlecenie Inwestora.
1.2 Uzgodnienia z Inwestorem.
1.3 Mapa sytuacyjno – wysokościowa.
1.4 Inwentaryzacja, wizja lokalna oraz dokumentacja fotograficzna.
1.5 Podstawowe normy i przepisy budowlane.
2.0 CEL I ZAKRES OPRACOWANIA:
Ocena istniejącego stanu zagospodarowania przestrzennego terenu objętego opracowaniem.
Wykonanie projektu zagospodarowania terenu, nowego placu zabaw dla dzieci, z uwzględnieniem
istniejących elementów, sąsiadujących obiektów i ciągów komunikacyjnych.
3.0 OCENA STANU ISTNIEJĄCEGO:
Działka na której projektuje się plac zabaw dla dzieci jest przestrzenią użyteczności
publicznej. W jej obrębie znajduje się budynek szkoły, zieleń niska, drzewka owocowe oraz
elementy małej architektury.
4.0 ROZWIĄZANIA ARCHITEKTONICZNE:
Z uwagi na przeznaczenie terenu oraz istniejących w jego obrębie obiektów, a także
powiązania z istniejącymi ciągami komunikacyjnymi, postanowiono:
4.1 W przestrzeni otaczającej projektowany plac zabaw dla dzieci pozostawić istniejącą zieleń niską
pod warunkiem, że nie znajduje się ona w przestrzeni bezpiecznej projektowanych elementów
wyposażenia placu zabaw. Należy usunąć z terenu projektowego niebezpieczne elementy z
uwzględnieniem demontażu elementów małej architektury występujących na terenie placu
zabaw.
4.2 Wykonać zgodnie ze specyfikacją i zagospodarowaniem przestrzeni plac zabaw dla dzieci.
4.3.1
Teren placu zabaw należy ogrodzić – ogrodzenie XCEL styl Vail model 4-Rail o
wysokości min. 1017mm i wyposażyć w furtki (styl Vail, model 4-Rail) o
szerokościach min. 1010mm.
▪
Furtki zamontować otwierane na zewnątrz.
▪
Należy zachować minimalną przestrzeń 12mm, po obu stronach, pomiędzy furtką a
Projekt:
Zagospodarowanie terenu – plac zabaw dla dzieci – Mirosław, dz. nr.89.
Inwestor: SZKOŁA PODSTAWOWA IM. AGNIESZKI BARTOL, 64-850 MIROSŁAW 22.
słupkiem. Natomiast pod bramką pozostawić przestrzeń o szerokości 60mm do
110mm, w celu ograniczenia ryzyka urazów stóp.
▪
W przypadku zamontowania w furtkach mechanizmu samo zamykającego (po
uzgodnieniu z
inwestorem) należy umożliwić wyjazd z placu zabaw osobom na
wózkach inwalidzkich oraz zabezpieczyć dzieci wchodzące na plac przed uderzeniem.
W tym celu mechanizm samo zamykający należy wykonać tak, aby nie zamykał się
szybciej niż po 5sekundach.
▪
Jeśli planuje się zamykanie placu zabaw, konieczne jest umieszczenie w widocznym
miejscu informacji, w jaki sposób może być otwarty oraz gdzie znajdują się klucze od
furtek.
▪
Wszystkie krawędzie ogrodzenia i furtek powinny być zaokrąglone i nie powinny
występować ostre kanty, o które dzieci mogłyby się zranić.
4.3.2 Plac zabaw należy wyposażyć w następujące elementy:
▪
zestaw ogródkowy duży (nr kat. AP8-ZD04),
▪
huśtawka podwójna z drabiną (nr kat. AP8-H04),
▪
urządzenie linowe drzewko (nr kat. AC2-12.03.0),
▪
urządzenie ruchome młynek (nr kat. AC2-03.21.0),
▪
przeplotnia gimnastyczna tercet (nr kat. AC2-04.33.0),
▪
huśtawka ważka motyl (nr kat. 01.08.0),
▪
huśtawka Piotr2 AA (podwójna) (nr kat. AC2-01.06.1),
▪
ściana wspinaczkowa trójstronna trzy korony (nr kat. AC2-06.65.0),
▪
zestaw gimnastyczny FIP (nr kat. AC2-06.65.0),
▪
zestaw gimnastyczny ścieżka zdrowia (nr kat. AC2-076.67.0),
▪
kosze na śmieci (ZANO, typ: Tubus 3030 w kolorze czarnym),
▪
regulaminy placu zabaw (SATERNUS nr. kat. 30020) na regulaminie korzystania z
urządzeń stanowiących wyposażenie placu zabaw powinien zawierać również
informacje o zarządcy obiektu oraz numerach alarmowych,
UWAGI:
▪
Elementy wyposażenia placu zabaw muszą być na trwałe związane z podłożem.
Producent każdego urządzenia określa sposób fundamentowania lub kotwienia w
gruncie, a na każdym urządzeniu powinien być zaznaczony poziom do jakiego dany
element powinien być zagłębiony w gruncie.
▪
Wszystkie urządzenia wchodzące w skład wyposażenia placu zabaw powinny
zawierać tabliczki informacyjne np. w formie piktogramów wskazujące warunki
korzystania oraz przeznaczenie elementu z uwzględnieniem grupy wiekowej.
Projekt:
Zagospodarowanie terenu – plac zabaw dla dzieci – Mirosław, dz. nr.89.
Inwestor: SZKOŁA PODSTAWOWA IM. AGNIESZKI BARTOL, 64-850 MIROSŁAW 22.
4.3.3 Przestrzeń placu zabaw należy wykończyć zgodnie z projektem:
▪
W wyznaczonych przestrzeniach bezpieczną nawierzchnią EUROFLEX z płytek
absorbujących upadek. Wymiary płytek 50x50x3cm; 50x50x5cm i 50x50x7cm, w
kolorystyce RAL 2011 (przestrzeń bezpieczna w której nie może znajdować się żaden
element poza projektowanymi obiektami) należy ułożyć zgodnie z projektem
zagospodarowania placu zabaw.
▪
Projektowaną posadzę bezpieczną należy ułożyć zgodnie z projektem detalu montażu
płytek absorbujących upadek. W przypadku płytek o grubości 3cm należy wylać
warstwę chudego betonu lub asfaltu (min. 2,5cm) ze spadkiem 2%, na podsypce z
kruszywa (min. 20cm). Natomiast płytki o grubości 5 i 7cm należy ułożyć na
podsypce z kamienia (min. 5cm) i zagęszczonym kruszywie (min. 15cm). Całość
założenia – posadzki bezpiecznej należy wykończyć krawężnikami gumowymi
EUROFLEX osadzonymi na chudym betonie (kolorystyka odpowiadająca sąsiadującej
płytce).
Dodatkowo zostało zaprojektowane utwardzenie powierzchni w odległości co
najmniej 1 metra z każdej strony bramek (wymiary wykonać zgodnie z projektem) w
celu zabezpieczenia przestrzeni wejścia przed zmianami mechanicznymi powstałymi
przez wymiatanie stopami sypkiej nawierzchni.
▪
Pozostałą część terenu obejmującego plac zabaw wykończyć podłożem trawiastym z
geowłókniną umiejscowioną 10cm poniżej darni.
5.0 DANE POWEIRZCHNIOWE TERENU:
POWIERZCHNIA DZIAŁKI
6741,56m2
POWIERZCHNIA OPRACOWANIA
890,66m2
POWIERZCHNIA PLACU ZABAW
890,66m2
POWIERZCHNIA UTWARDZONA*
228,77m2
POWIERZCHNIA BIOLOGICZNIE CZYNNA*
661,89m2
DŁUGOŚĆ OGRODZENIA
*bilans powierzchni dotyczy powierzchni objętej opracowaniem
89,95m
Projekt:
Zagospodarowanie terenu – plac zabaw dla dzieci – Mirosław, dz. nr.89.
Inwestor: SZKOŁA PODSTAWOWA IM. AGNIESZKI BARTOL, 64-850 MIROSŁAW 22.
6.0 UWAGI KOŃCOWE:
Wszystkie prace budowlane należy wykonać zgodnie z „Warunkami technicznymi wykonania
i odbioru robót budowlanych” oraz projektem technicznym. W projekcie zastosowano materiały
firmy XCEL, SATERNUS, EUROFLEX w przypadku zmiany technologii należy zachować ich
parametry techniczne. Wszystkie dobrane materiały stosować zgodnie z instrukcją producenta.
Opracowała: mgr inż. arch. Ewa Lus
Projekt:
Zagospodarowanie terenu – plac zabaw dla dzieci – Mirosław, dz. nr.89.
Inwestor: SZKOŁA PODSTAWOWA IM. AGNIESZKI BARTOL, 64-850 MIROSŁAW 22.
INFORMACJA
DOTYCZĄCA BEZPIECZEŃSTWA
I OCHRONY ZDROWIA
DO PROJEKTU ZAGOSPODAROWANIA TERENU – PLAC
ZABAW DLA DZIECI – MIROSŁAW.
1.0 OBIEKT:
PLAC ZABAW DLA DZIECI
W GMINIE UJŚCIE WE WSI MIROSŁAW.
2.0 INWESTOR:
SZKOŁA PODSTAWOWA IM. AGNIESZKI BARTOL, 64-850 MIROSŁAW 22.
3.0 JEDNOSTKA PROJEKTOWA:
„ARCHITEKTON-KLOCKOWSKI”
Pracownia Autorska Spółka z o. o. w Pile,
64-920 Piła, ul. Młynarska 15-17C.
Projekt:
Zagospodarowanie terenu – plac zabaw dla dzieci – Mirosław, dz. nr.89.
Inwestor: SZKOŁA PODSTAWOWA IM. AGNIESZKI BARTOL, 64-850 MIROSŁAW 22.
1.0 Założenia projektu przewidują wykonanie wszystkich elementów zagospodarowania terenu w
Gminie Ujście we wsi Mirosław.
2.0 Zakres robót przewidzianych do wykonania:
2.1 Wytyczenie przestrzeni placu zabaw – zgodnie z projektem zagospodarowania terenu.
2.2 Demontaż istniejących elementów oraz wycinka niezbędnych drzew wchodzących w przestrzeń
bezpieczną elementów placu zabaw.
2.3 Wykonanie niezbędnych wykopów i montaż elementów placu zabaw (aby zapewnić prawidłowe
rozmieszczenie poszczególnych urządzeń zabawowych należy w pierwszej kolejności rozłożyć
je zachowując należyte odległości bez montowania).
2.4 Wykonanie posadzki w tym montaż płytek absorbujących na warstwie chudego betonu zgodnie z
zaleceniami producenta.
2.5 Montaż ogrodzenia.
3.0 Zarówno w istniejącym jak i projektowanym zagospodarowaniu działki brak jest elementów
mogących stanowić bezpośrednie zagrożenie dla bezpieczeństwa ludzi.
4.0 W trakcie wykonywania robót nie powinny wystąpić zagrożenia mające wpływ na zdrowie i
życie wykonawców.
5.0 Wszyscy pracownicy przewidziani do wykonania omówionych w punkcie 2.0 robót powinni
posiadać niezbędną wiedzę i doświadczenie.
6.0 Środki techniczne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót
budowlanych:
W trakcie wykonywania jakiekolwiek rodzaju robót teren objęty pracami powinien zostać
zabezpieczony przed możliwością dostania się osób trzecich w szczególności dzieci.
Opracowała: mgr inż. arch. Ewa Lus
