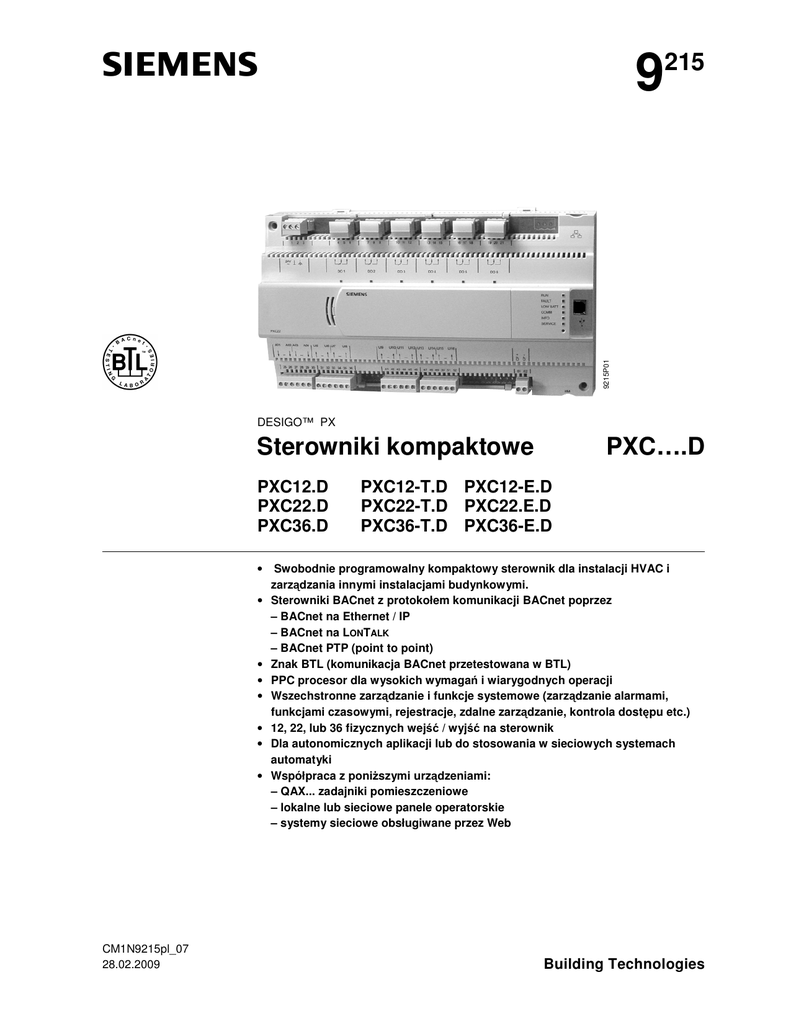

9215P01
9
215
DESIGO™ PX
PXC….D
Sterowniki kompaktowe
PXC12.D
PXC22.D
PXC36.D
•
•
•
•
•
•
•
•
CM1N9215pl_07
28.02.2009
PXC12-T.D PXC12-E.D
PXC22-T.D PXC22.E.D
PXC36-T.D PXC36-E.D
Swobodnie programowalny kompaktowy sterownik dla instalacji HVAC i
zarz dzania innymi instalacjami budynkowymi.
Sterowniki BACnet z protokołem komunikacji BACnet poprzez
– BACnet na Ethernet / IP
– BACnet na LONTALK
– BACnet PTP (point to point)
Znak BTL (komunikacja BACnet przetestowana w BTL)
PPC procesor dla wysokich wymaga i wiarygodnych operacji
Wszechstronne zarz dzanie i funkcje systemowe (zarz dzanie alarmami,
funkcjami czasowymi, rejestracje, zdalne zarz dzanie, kontrola dost pu etc.)
12, 22, lub 36 fizycznych wej / wyj na sterownik
Dla autonomicznych aplikacji lub do stosowania w sieciowych systemach
automatyki
Współpraca z poni szymi urz dzeniami:
– QAX... zadajniki pomieszczeniowe
– lokalne lub sieciowe panele operatorskie
– systemy sieciowe obsługiwane przez Web
Building Technologies
Funkcje
Jest to swobodnie programowalny sterownik, pozwalaj cy spełnia wymagania
stawiane dla specyficznych procesów oraz systemów i funkcji.
Obok swobodnie programowalnych funkcji steruj cych, jednostka ta posiada
zintegrowany wygodny interfejs do realizacji nast puj cych funkcji:
• Zarz dzanie alarmami z ich dystrybucj poprzez cał sie . Trzy typy alarmów
(proste, podstawowe i rozszerzone) z bezpieczn kontrol oraz automatycznym
monitorowaniem przesyłania
• Programy czasowe
• Funkcje rejestracji
• Funkcje zdalnego zarz dzania
• Ochrona dost pu dla całej sieci, z indywidualnie przydzielanym u ytkownikowi
profilem i kategoriami
Wej cia/wyj cia (I/O)
Dodatkowo oprócz funkcji regulacyjno steruj cych sterowniki kompaktowe zawieraj :
− PXC12….D: 12 wej / wyj ,
− PXC22….D: 22 wej / wyj ,
− PXC36….D: 36 wej / wyj .
J zyk programowania
Sterowniki s swobodnie programowalne w j zyku D-MAP (zgodnym z CEN Standard
1131). Wszystkie bloki funkcyjne dost pne w bibliotece s graficznie poł czone z
wykonywanym programem aplikacyjnym.
Komunikacja
Komunikacja przez sie LonWorks lub Ethernet w mi dzynarodowym standardzie
BACnet.
Komunikacja „peer-to-peer” pozwala wymienia informacj z innymi sterownikami oraz
umo liwia podł czenie panelu operatorskiego PXM20 lub PXM20-E.
Obsługa
Dost pne s ró ne opcje do współpracy PXC….D z innymi urz dzeniami:
• QAX... zadajnik pomieszczeniowy podł czany do interfejsu PPS2. Maksymalnie
pi zadajników QAX… (za wyj tkiem QAX5…). Szczegółowe informacje o
komunikacji po PPS2 znajduj si w “DESIGO Technical principles manual” (cz
"I/O blocks", sekcja "PPS2 addressing"").
• Lokalny panel PXM10*), podł czony przewodem PXA-C1
• Panel PXM20*), podł czony przewodem PXA-C1, mo e by stosowany jako lokalny
lub podł czony do sieci BACnet / LONTALK., jako wspólny dla całej instalacji.
Uwaga
*) W przypadku sterowników PXC....D lub PXC...-T.D, mo na podł czy jeden panel
PXM10 i jeden PXM20, lecz nie dwa tego samego typu.
• Panel PXM20-E mo e by stosowany jako lokalny lub podł czony do sieci BACnet /
IP, jako wspólny dla całej instalacji (podł czony via hub / switch).
2/18
Siemens
Building Technologies
PXC….D – Sterowniki kompaktowe
CM1N9215pl_07
28.02.2009
Typ
Sterownik
Całkowita ilo wej / wyj
Wej cia uniwersalne (UI)
Wej cia dwustanowe (DI)
Wyj cia analogowe (AO)
Wyj cia przeka nikowe (DO)
PXC12.D 1)
PXC12-T.D 2)
PXC12-E.D 3)
PXC22.D 1)
PXC22-T.D 2)
PXC22-E.D 3)
PXC36.D 1)
PXC36-T.D 2)
PXC36-E.D 3)
12
4
2
4
2
22
12
4
6
36
18
4
6
8
1) Komunikacja BACnet / LONTALK
2) Komunikacja BACnet / LONTALK i BACnet / PTP (point to point) (od V2.37)
3) Komunikacja BACnet / IP
Akcesoria
Przewód poł czeniowy pomi dzy panelem PXM10 lub PXM20,
a sterownikiem
Adapter do ładowania firmware’u
Przej cie z USB na RS232 do podł czenia modemu (od V2.37)
Typy
PXA-C1
PXA-C2
PXA-C3
Parametry techniczne
Wej cia
Uniwersalne wej cia pozwalaj podł czy sygnały typu:
− Pasywne czujniki
LG-Ni 1000, Ni 1000, Pt 1000, T1
− Aktywne czujniki
0 ... 10 V
− Wej cia dwustanowe bezpotencjałowe
bezpotencjałowe do 20 Hz (DC 24 V)
− Wej cia zliczaj ce
Dwustanowe wej cia (DI) pozwalaj podł czy bezpotencjałowe styki sygnalizacyjne.
Wyj cia
To samo wyj cie uniwersalne (AO) mo e sterowa siłownikiem liniowym oraz mo e by
zaprogramowane do sterowania dwustanowego.
− Analogowe 0 ... 10 V
− Dwustanowe 0 lub DC24 V, max. 22 mA
Wyj cia przeka nikowe (DO) s zaprojektowane do max. AC 250 V, 2 A.
Zasilanie
Zasilacz przewiduje zasilanie wej I/O oraz aktywnych czujników. Jest to wykonane
wewn trz obudowy, co upraszcza instalacj oraz rozwi zuje wiele problemów.
Zasilacz współpracuje z procesorem dla zapewnienia ”mi kkiego” wł czenie i
wył czenie napi cia, w celu ochrony wej i wyj , podczas stanów nieustalonych.
Ochrona przed zanikiem zasilania i ponownym wł czeniem, zabezpiecza obwody
wewn trzne przed wahaniami napi cia.
3/18
Siemens
Building Technologies
PXC….D – Sterowniki kompaktowe
CM1N9215pl_07
28.02.2009
Budowa
Zwarta konstrukcja pozwala na monta sterownika w trudno dost pnych miejscach.
Pozwala na wykonanie kompaktowych szafy o małych gabarytach.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Zaciski przył czeniowe
Obudowa plastikowa
Osłona przednia
Wyjmowana wtyczka ze zł czem rubowym (zasilanie)
Wyjmowana wtyczka ze zł czem rubowym (przeka niki)
Wyjmowana wtyczka ze zł czem rubowym (wej , wyj )
Diody LED sygnalizuj ce statusy wyj przeka nikowych
Diody LED sygnalizuj ce statusu sterownika i systemu
Przycisk Service Pin (komunikat sieciowy)
Wyjmowana wtyczka ze zł czem rubowym (magistrala LONW ORKS, tylko
PXC….D i PXC…-T.D)
Zł cze sieciowe RJ45 (BACnet / IP, tylko PXC…-E.D)
Zł cze sieciowe USB (do wykorzystania w przyszło ci)
Zł cze RJ45 do podł czenia panelu operatora oraz narz dzi (tylko RJ45,
PXC….D i PXC…-T.D)
Zł cze RJ45 do podł czenia panelu operatora
Zł cze USB do podł czenia modemu (tylko PXC…-T.D)
Wyjmowana wtyczka ze zł czem rubowym (zadajnik pomieszczeniowy)
Wyjmowane zł cza upraszczaj podł czenia urz dze obiektowych.
4/18
Siemens
Building Technologies
PXC….D – Sterowniki kompaktowe
CM1N9215pl_07
28.02.2009
Diody sygnalizacyjne
LED
Ka dy przeka nik wyj ciowy posiada ółt diod LED okre laj c status wyj cia.
Pozostałe diody LED posiadaj nast puj ce znaczenia:
LED
RUN
Kolor
Zielona
FAULT
Czerwona
LOW
BATT
COMM
Czerwona
ółta
INFO
Czerwona
SERVICE Czerwona
(Ethernet)
SERVICE Czerwona
(magistrala
LONWORKS)
Status
Wył czona
Zał czona
Wył czona
Zał czona
Szybkie miganie
Wył czona
Zał czona
Wył czona
Zał czona
Miganie
Wył czona
Zał czona
Miganie
Miganie według
diagramu *)
Wył czona
Zał czona
Miganie
Miganie według
diagramu *)
Funkcja
Brak zasilania
Zasilanie OK
OK
Bł d
Bł dny / Brak firmware’u
Bateria OK
Niski poziom napi cia – wymieni
Brak poł czenia z hub’em
Poł czenie z hub’em
Komunikacja
Dowolnie programowana
OK
Brak poł czenia z hub’em
Adres IP nieskonfigurowany
Fizyczna identyfikacja stacji automatyki
po odebraniu komendy Wink
W zeł LONWORKS skonfigurowany
LONWORKS chip uszkodzony lub
ponownie wci ni ty przycisk serwisowy
W zeł LONWORKS nieskonfigurowany
Fizyczna identyfikacja stacji automatyki
po odebraniu komendy Wink
*) Sekwencja migania diody SERVICE po odebraniu komendy Wink:
21s
5 Hz
2s
Service pin
1s
00408
5 Hz
2s
1s
Identyfikacja stacji automatyki w sieci IP lub LONW ORKS, patrz "Commissioning ".
Usuwanie
Jednostka zawiera elektryczne i elektroniczne elementy i nie powinna by wyrzucana
do mietnika domowego. Bateria litowa oraz płytka obwodu drukowanego musi by
usuwana oddzielnie.
Stosowa przepisy lokalne.
Instrukcja monta u
Jednostka zawiera elektryczne i elektroniczne elementy i nie powinna by wyrzucana
do mietnika domowego. Bateria litowa oraz płytka obwodu drukowanego musi by
usuwana oddzielnie.
Stosowa przepisy lokalne.
5/18
Siemens
Building Technologies
PXC….D – Sterowniki kompaktowe
CM1N9215pl_07
28.02.2009
Uruchomienie
Aby zapobiec uszkodzeniu wyposa enia lub indywidualnym obra eniom zawsze nale y
stosowa si do przepisów bezpiecze stwa.
Wgrywanie programu
Wgranie (ładowanie) programu do sterownika odbywa si za pomoc narz dzia PX
Design z pakietu DESIGO TOOLSET, lokalnie przez gniazdo RJ45 sterownika lub
przez sie (BACnet/IP lub BACnet/LonTalk).
Ustawianie parametrów i
konfiguracja
Do ustawiania i konfiguracja parametrów programów aplikacyjnych nale y stosowa
narz dzia PX Design z pakietu DESIGO TOOLSET.
Parametry dost pne w sieci mo na zmienia za pomoc panelu operatora PXM20 lub
PXM20-E (BACnet/LonTalk, BACnet/IP).
Niektóre parametry mog by tak e zmieniane za pomoc panelu operatora PXM10.
Test poł cze
Mo liwe jest przetestowanie urz dze obiektowych i poł cze z nimi, w przypadku, gdy
jest wł czone zasilanie, przed wgraniem programu aplikacyjnego.
• BACnet / LonTalk dla PXC…D i PXC..-T.D: z panelem operatorskim PXM 20
• BACnet / IP dla PXC..-E.D: z panelem operatorskim PXM-E.
Warunek wst pny: PX i PXM20-E pracuj same w segmencie IP
Poł czenie sieciowe
Adresy sieciowe s konfigurowane z poziomu narz dzia DESIGO TOOLSET. Aby
zapewni unikaln identyfikacj w sieci (BACnet/IP lub BACnet/LonTalk), nale y
przycisn przycisk service pin lub wysła komend wink do sterownika (dioda
serwisowa zacznie miga ).
Forsowanie wgrania
firmware’u
• przez V24:
Je li naci niemy przycisk Forsowanie wgrywania firmware’u, podczas restartu,
aktualny program D-MAP zostanie skasowany z pami ci FLASH. Sterownik czeka
krótk chwil na sygnał do aktywowania FWLoader i nast pnie startuje sterownik.
• przez IP: (dla PXC..-ED, szybciej ni przez V24)
Naci nij przycisk Forsowanie wgrywania firmware’u na 5s (bez dotykania przycisku
reset).
Warunek wst pny: sterownik jest skonfigurowany, nie posiada wgranej aplikacji, lub
aplikacja została usuni ta poprzez ”clear/reset” w programie CFC (parametry
komunikacji pozostaj niezmienione)
Reset
Naci ni cie przycisku Reset wymusza restart sterownika.
6/18
Siemens
Building Technologies
PXC….D – Sterowniki kompaktowe
CM1N9215pl_07
28.02.2009
Poło enie pinów i baterii
PXC12-E.D i PXC22-E.D
Firmware
Alkali
Lithium
Service
Reset
9215Z02
PXC12.D; PXC22.D; PXC12-T.D; PXC22-T.D
Firmware
Alkali
Lithium
Service
Reset
9215Z12
PXC36....D
Firmware
Alkali
Reset
Lithium
Service
9215Z05
7/18
Siemens
Building Technologies
PXC….D – Sterowniki kompaktowe
CM1N9215pl_07
28.02.2009
Konserwacja i serwis
ywotno
baterii
Program i baza danych zapisywane s w pami ci SDRAM z podtrzymaniem
bateryjnym (Alkaliczna typu AA). Eliminuje to potrzeb czasochłonnego odtwarzania
programu i bazy danych, w przypadkach wył czenia zasilania na dłu szy czas
(powy ej 1 miesi ca).
Po zaistnieniu zdarzenia "Battery low" jest kilka dni na dokonanie wymiany baterii.
Baterie alkaliczne maj typowo około 4 lat ycia bez obci enia.
Zegar czasu rzeczywistego jest podtrzymywany przez bateri litow , która ma okres
ycia około 10 lat.
Gdy nadchodzi czas wymiany baterii, sterownik sygnalizuje zbyt niski poziom napi cia
zasilania “Battery low” odpowiedni diod LED, jednocze nie automatycznie generuje
zdarzenie systemowe do wybranego terminala.
Wymiana baterii
STOP
Ostrze enie!
Uaktualnienie firmware’u
Wymiana baterii wymaga zdj cia osłony przedniej. Je eli podł czony jest zewn trzny
zasilacz, bateria mo e by wyj ta na nieokre lony czas.
W celu zabezpieczenia urz dzenia przed uszkodzeniem, przez elektrostatyczne
wyładowania (ESD), nale y u ywa pasek na przegub r ki z przewodem
podł czonym do uziemienia podczas wymiany baterii.
Firmware zawiera system operacyjny, jest on przechowywany w nie ulotnej pami ci
flash ROM. Flash ROM jest w prosty sposób uaktualniany bez konieczno ci
demonta u. Pozwala to szybko i prosto uaktualni firmware do nowej wersji, je li
zaistnieje konieczno .
Dane Techniczne
Dane podstawowe
Napi cie robocze
AC 24 V ± 20%
Bezpieczne, niskie napi cie SELV lub PELV HD 384
Cz stotliwo
50/60 Hz
Pobór mocy
(zale ny od urz dze obiektowych)
Bezpiecznik wewn trzny
Dane pracy
Procesor
Pami
PXC12/22....D
PXC36....D
PXC12/22....D
PXC36....D
Klasa dokładno ci
Okres próbkowania
Zachowanie danych w przypadku awarii
zasilania
Podtrzymanie pami ci SDRAM
Bateria alkaliczna 1 x AA (mo liwo
wymiany)
Podtrzymanie zegara czasu rzeczywistego
Bateria litowa (mo liwo wymiany)
PXC12....D max.24 VA
PXC22....D max.26 VA
PXC36....D max.35 VA
5A
Motorola Power PC MPC852T
Motorola Power PC MPC885
16MB SDRAM / 8MB FLASH
(całkowita 24MB)
64MB SDRAM / 16MB FLASH
(całkowita 80MB)
0.5
Max. 1 s
Typowo 1 miesi c
(4 lata bez ładowania)
10 lat
8/18
Siemens
Building Technologies
PXC….D – Sterowniki kompaktowe
CM1N9215pl_07
28.02.2009
Interfejs do zadajników
Typ
Klasa zasilania
Pr dko transmisji magistrali PPS2
Interfejs komunikacyjny
PXC....D, PXC...-T.D
PXC...-E.D
Poziom sieci automatyki
LONW ORKS FTT Transceiver
(Zł cze rubowe)
Komunikacja lokalna (HMI, Tool) (RJ45)
• PXM10 (RS-232)
• PXM20 (BACnet/LonTalk)
• Tool
• PXM10 (RS-232)
• PXM20 (BACnet/LonTalk)
Jednocze nie do sterownika mo e
by podł czony jeden panel
operatora PXM10 I jeden PXM20.
Jednak nie dwa tego samego typu.
10 Base-T / 100 Base-TX
IEEE802.3, Auto-sensing
(RJ45)
--
Komunikacja lokalna (HMI) (RJ45)
Interfejs USB (Modem)
PPS2
4
4.8 kBit/s
• PXM10 (RS-232)
One PXM10 on RJ45
(PXC...-T.D)
− RS232 modem via USB-RS232kabel podł czeniowy (PXA-C3)
Wej cia uniwersalne UI...
Konfigurowane z programu
Rozdzielczo A/D (analogowe wej cie)
Proporcjonalny sygnał wej ciowy
Zakres
Rezystancja wej ciowa
Czujniki
Temperatury
LG-Ni 1000, Ni 1000, Pt 1000, T1
Pr d czujnika (ci gły)
Rozdzielczo
Bł d pomiaru przy 25 °C (Ni 1000, PT 1000)
Bł d pomiaru przy 25 °C (T1)
Sygnały dwustanowy
Napi cie
Pr d
Rezystancja stanu – styk zwarty
Rezystancja stanu – styk rozwarty
Wej cie zliczaj ce
Cz stotliwo zliczania (symetryczna)
16 bitów
0 ... 11.0 V
100 kΩ w odniesieniu do ⊥
Zakres – 50 ... 150 °C
Około 2.1 mA
0.2 K
Max. 0.3 K (bez kabla i czujnika)
Max. 1.0 K (bez kabla i czujnika)
DC 20 ... 25 V
7 mA
Max. 200 Ω ( zwarty)
Min. 50 kΩ (otwarty)
Max. 20 Hz
Przewód licznika impulsów o cz stotliwo ci wi kszej ni 1 Hz, prowadzony wspólnie
z przewodem wej cia analogowego na odległo ci wi kszej ni 10 m, musi by
ekranowany.
Wej cia dwustanowe DI...
Napi cie
Pr d
Rezystancja stanu – styk zwarty
Rezystancja stanu – styk rozwarty
Wyj cia uniwersalne AO…
Konfigurowane z programu
Rozdzielczo D/A (analogowe wyj cie)
Proporcjonalny sygnał wyj ciowy
Napi cie na wyj ciu
Pr d wyj ciowy
Wyj cie dwustanowe (dla przeka ników
zewn trznych)
Zakres napi cia wyj ciowego
Obci enie rezystancj
Wyj cia przeka nik. DO… * Typ przeka nika
Parametry styków dla napi cia AC
Zakres napi
Pr d, obci enie rezystancyjne
DC 20 ... 25 V
10 mA
Max. 200 Ω ( zwarty)
Min. 50 kΩ ( otwarty)
10 bitów
0 ... 11.0 V
Max. 4 mA ródło, max. 1.5 mA sink
0 / DC 24 V
≥ 1000 Ω
Jedno biegunowe, przeł czaj ce
Min. AC 10 V, max. AC 250 V
Max. AC 5 A
9/18
Siemens
Building Technologies
PXC….D – Sterowniki kompaktowe
CM1N9215pl_07
28.02.2009
Pr d, obci enie indukcyjne
Pr d przeł czania
Parametry styków dla napi cia DC
Zakres napi
Pr d przeł czania
Moc przeł czania
*
2A
Min. 10 mA, max. 20 A
Min. DC 5 V, max. DC 250 V
Min. 100 mA przy DC 5 V
Max. 20 W
Wyj cia przeka nikowe s odseparowane galwanicznie mi dzy sob , od
uziemienia/obudowy i pozostałych elementów elektronicznych (AC 24 V), zgodnie ze
standardami SELV i PELV. Wyj cia przeka nikowe pozwalaj na stosowanie w aplikacjach
ró ne potencjały np. dla AC 250 V i SELV / PELV.
Wyjmowane zaciski
Zasilanie i sygnały
Linka lub drut,
0.25 … 2.5 mm2 lub 2 x 1.5 mm2
Długo ci i typy przewodów
Uniwersalne wej cia UI...
Dwustanowe wej cia DI...
Uniwersalne wyj cia AO…
Wyj cia przeka nikowe DO…
Magistrala PPS2 do zadajników
Typ przewodu
Pojemno na jednostk długo ci
Podł czenie do Ethernetu i PXM20-E
Typ przewodu
Podł czenie magistrali LONW ORKS
Typ przewodu
Przewód do podł czenia PXM10
Max. 100m przy przekroju A = 1 mm2
Max. 100 m dla rednicy ≥ 0.6 mm
Max. 100m przy przekroju A ≥ 1.5 mm2
Zale nie od obci enia i przepisów
Max. 125 m przy przekroju A = 1.0 mm2
2- yłowa skr tka, bez ekranu
Max. 56 nF/km
Max. 100 m
Co najmniej standard CAT5
UTP (2- yłowa skr tka bez ekranu)
lub STP (2- yłowa skr tka z ekranem)
Patrz instrukcja monta u CA110396
ConCab lub CAT5
Max. 3 m
Standard ochrony obudowy
Klasa ochrony
Standard ochrony wg EN 60529
Klasa ochrony izolacji
IP 20
II
Warunki otoczenia
Praca
Warunki klimatyczne
Temperatura
Wilgotno
Warunki mechaniczne
Transport
Warunki klimatyczne
Temperatura
Wilgotno
Warunki mechaniczne
Wg IEC 69721-3-3
Klasa 3K5
0 ... 50 °C
5 … 95 % wzgl. (bez kondensacji)
Klasa 3M2
Wg IEC 69721-3-2
Klasa 2K3
-25 … +70 °C
5 … 95 % wzgl. (bez kondensacji)
Klasa 2M2
Standardy, dyrektywy
i certyfikaty
Bezpiecze stwo produktu
Automatyczne elektroniczne urz dzenia
steruj ce domowego u ytku i podobnych
Zgodno elektromagnetyczna
Odporno na zakłócenia
Emisja zakłóce
Spełnia wymagania oznakowa CE:
Zgodno elektromagnetyczna
Dyrektywa dot. niskich napi
UL-Approbation (UL 916)
Federal Communications Commission (US)
Zgodno C-Tick według Australian EMC
Framework Radio Emission Standard
Wymiary
Waga
Patrz “Wymiary”
Typ
PXC12....D
PXC22.... D
PXC36.... D
Bez opakowania
0.750 kg
0.754 kg
1.080 kg
EN 60730-1
EN 61000-6-2
EN 61000-6-3
89/336/EEC
2006/95/EEC
PAZX7
FCC CFR 47 Cz
15 Klasa B
Radio Communications Act 1992
AS/NZS 2064
Z opakowaniem
0.830 kg
0.834 kg
1.080 kg
10/18
Siemens
Building Technologies
PXC….D – Sterowniki kompaktowe
CM1N9215pl_07
28.02.2009
Zaciski przył czeniowe
PXC12.D, PXC12-T.D
CLA
CLA
22 23
B
D
DI2
58 59 60
1, 2
3
4…9
22, 23
25 … 30
31 … 36
58 … 60
61, 62
B
STOP
Ostrze enie!
C
Napi cie zasilania AC 24 V
Uziemienie
DO1, DO2
CLA, CLB
AO1 … AO4
UI5 … UI8
DI1, DI2
CP+, CP–
2 wyj cia dwustawne (przeka niki)
Magistrala LonWorks
DO1: C=5.1
4 wyj cia analogowe
4 wej cia uniwersalne
2 wej cia dwustanowe
Magistrala PPS2 (dla zadajników QAX...)
Gniazdo USB (nie wykorzystane)
AO1: C=4.1
UI5: C=1.1
DI1: C=3.1
HMI
D
HMI / Tool
•
•
HMI
E
24 V ~, ⊥
C
E
61 62
9215A11
DI1
HMI / TOOL
CFC IOAddr
Gniazdo RJ45 do podł czenia panelu
operatora
Gniazdo RJ45 do podł czenia panelu
operatora i narz dzi
Gniazdo USB do podł czenie hosta
(modem, PXC…-T.D)
Nale y zapozna si z danymi technicznymi wyj przeka nikowych.
Nale y stosowa przepisy obowi zuj ce w danym kraju.
11/18
Siemens
Building Technologies
PXC….D – Sterowniki kompaktowe
CM1N9215pl_07
28.02.2009
PXC22.D, PXC22-T.D
CLA
CLA
22 23
B
D
HMI / TOOL
1, 2
3
C
24 V ~, ⊥
Napi cie zasilania AC 24 V
Uziemienie
4 … 21
22, 23
DO1 … DO6
CLA, CLB
6 wyj dwustawnych (przeka niki)
Magistrala LonWorks
DO1: C=5.1
25 … 30
31 … 52
61, 62
B
AO1 … AO4
UI5 … UI16
CP+, CP–
4 wyj cia analogowe
12 wej uniwersalnych
Magistrala PPS2 (dla zadajników QAX...)
Gniazdo USB (nie wykorzystane)
AO1: C=4.1
UI5: C=1.1
C
HMI
D
HMI / Tool
Gniazdo RJ45 do podł czenia panelu
operatora
Gniazdo RJ45 do podł czenia panelu
operatora i narz dzi
Gniazdo USB do podł czenie hosta
(modem, PXC…-T.D)
E
9215A12
HMI
E
CFC IOAddr
PXC36.D, PXC36-T.D
DO1
DO2
DO3
DO4
DO5
DO6
DO7
DI1
DO8
B
DI2
D
HMI / TOOL
DI4
HMI
E
1, 2
3
24 V ~, ⊥
Napi cie zasilania AC 24 V
Uziemienie
4 … 27
28, 29
30 ... 38
39 ... 73
74 ... 79
80, 81
B
DO1 … DO8
CLA, CLB
AO1 … AO6
UI7 … UI24
DI1 … DI4
CP+, CP–
8 wyj dwustawnych (przeka niki)
Magistrala LonWorks
6 wyj cia analogowe
18 wej uniwersalnych
4 wej cia cyfrowe
Magistrala PPS2 (dla zadajników QAX...)
Gniazdo USB (nie wykorzystane)
C
HMI
D
HMI / Tool
Gniazdo RJ45 do podł czenia panelu
operatora
Gniazdo RJ45 do podł czenia panelu
operatora i narz dzi
Gniazdo USB do podł czenie hosta
(modem, PXC…-T.D)
E
C
9215A13
DI3
CFC IOAddr
DO1: C=5.1
AO1: C=4.1
UI7: C=1.1
DI1: C=3.1
12/18
Siemens
Building Technologies
PXC….D – Sterowniki kompaktowe
CM1N9215pl_07
28.02.2009
STOP
Ostrze enie!
•
•
Nale y zapozna si z danymi technicznymi wyj przeka nikowych.
Nale y stosowa przepisy obowi zuj ce w danym kraju.
PXC12-E.D
A
B
DI2
58 59 60
1, 2
3
4…9
25 … 30
31 … 36
58 … 60
61, 62
A
24 V ~, ⊥
HMI
61 62
C
Napi cie zasilania AC 24 V
Uziemienie
CFC IOAddr
DO1, DO2
AO1 … AO4
UI5 … UI8
DI1, DI2
CP+, CP–
2 wyj dwustawnych (przeka niki)
4 wyj cia analogowe
4 wej cia uniwersalne
2 wej cia cyfrowe
Magistrala PPS2 (dla zadajników QAX...)
Gniazdo eternetowe
HMI
Gniazdo RJ45 do podł czenia panelu
operatora
B
9215A02
DI1
DO1: C=5.1
AO1: C=4.1
UI5: C=1.1
DI1: C=3.1
Gniazdo USB (nie wykorzystane)
C
PXC22-E.D
CLA
CLB
A
HMI
C
1, 2
3
4 … 21
25 … 30
31 … 52
61, 62
A
24 V ~, ⊥
Napi cie zasilania AC 24 V
Uziemienie
DO1 … DO6
AO1 … AO4
UI5 … UI16
CP+, CP–
6 wyj dwustawnych (przeka niki)
4 wyj cia analogowe
12 wej cia uniwersalne
Magistrala PPS2 (dla zadajników QAX...)
Gniazdo ethernetowe
B
C
STOP
Ostrze enie!
•
•
9215A01
B
CFC IOAddr
DO1: C=5.1
AO1: C=4.1
UI5: C=1.1
Gniazdo USB (nie wykorzystane)
HMI
Gniazdo RJ45 do podł czenia panelu
operatora
Nale y zapozna si z danymi technicznymi wyj przeka nikowych.
Nale y stosowa przepisy obowi zuj ce w danym kraju.
13/18
Siemens
Building Technologies
PXC….D – Sterowniki kompaktowe
CM1N9215pl_07
28.02.2009
PXC36-E.D
A
DO2
DO3
DO4
DO5
DO6
DO7
DI1
DO8
DI2
DI3
B
DI4
HMI
C
1, 2
3
4 … 27
30 ... 38
39 ... 73
74 ... 79
80, 81
A
24 V ~, ⊥
Napi cie zasilania AC 24 V
Uziemienie
DO1 … DO8
AO1 … AO6
UI7 … UI24
DI1 … DI4
CP+, CP–
8 wyj dwustawnych (przeka niki)
6 wyj cia analogowe
18 wej uniwersalnych
4 wej cia cyfrowe
Magistrala PPS2 (dla zadajników QAX...)
Gniazdo ethernetowe
B
C
STOP
Ostrze enie!
•
•
9215A14
DO1
CFC IOAddr
DO1: C=5.1
AO1: C=4.1
UI7: C=1.1
DI1: C=3.1
Gniazdo USB (nie wykorzystane)
HMI
Gniazdo RJ45 do podł czenia panelu
operatora
Nale y zapozna si z danymi technicznymi wyj przeka nikowych.
Nale y stosowa przepisy obowi zuj ce w danym kraju.
Oznaczenie Pinów
87654321
Gniazdo narz dzi "HMI"
(LONWORKS)
9215Z01
Dla sterownika BACnet / IP
Opis pinów
Opis pinów
1.
2.
3.
4.
5.
6.
7.
8.
Niepoł czony
Niepoł czony
G0, GND
G/Plus
Niepoł czony
Podł czony do Pin 8
COM1/TxD
COM1/RxD
Dla sterownika BACnet / LonTalk
87654321
9215Z01
Gniazdo narz dzi "HMI"
(Ethernet)
Opis pinów
Opis pinów
1.
2.
3.
4.
5.
6.
7.
8.
LONWORKS Dane A (CLA)
LONWORKS Dane B (CLB)
G0 / GND
G / Plus
Niepoł czony
Podł czony do Pin 8
COM1 / TxD
COM1 / RxD
14/18
Siemens
Building Technologies
PXC….D – Sterowniki kompaktowe
CM1N9215pl_07
28.02.2009
Podł czenie urz dze peryferyjnych
Uwaga!
W sterownikach opisanych w tej karcie katalogowej, potencjał zerowy (G0) i masa
pomiarowa (–) NIE S POŁ CZONE.
Dla aktywnych urz dze podł czonych przewodem 4- yłowym, poł czenia te powinny
by wykonane w urz dzeniu.
Dla aktywnych urz dze podł czonych przewodem 3- yłowym, nale y wykona
dodatkowe poł czenie:
−
zarówno na zaciskach urz dzenia peryferyjnego
−
lub pomi dzy jednym z zacisków (–) sterownika i G0
(w istniej cych instalacjach, gdzie s podł czone tylko 3 yły).
Zasilanie urz dze peryferyjnych przez transformator systemowy
Przewód licznika impulsów o cz stotliwo ci >1 Hz, prowadzony wspólnie z
Wej cia zliczaj ce
przewodem wej cia analogowego na odległo ci > 10 m, musi by ekranowany
G
AC 24 V
G G G
G0
G0 G0 G0
AO
AO
UI
UI
9215A03
24V
CP+
Pasywne czujniki
(np. QAM... , Ni 1000)
Aktywne czujniki
(np. QFM... ,
wilgotno )
CP-
STOP
N
B
M
QAM...
(Ni1000)
M
G
QFM...
(r.h.)
B
M
G
Zawory magnetyczne
(np. M3P... + ZM
lub MX...461...)
AC 24 V
G0
G G G
G0 G0 G0
AO
UI
UI
CP+
AO
CP-
9215A04
24V
N
G
Siłowniki z nap dem
silnikowym
M3P... + ZM
AC 24 V
G G G
MX...461...
2
1
1
2
G (GL)
4
4
YM
3
3
Y
G0 (GN)
G0
G0 G0 G0
UI
UI
9215A05
AO
CP+
AO
CP-
24V
N
1
2
G0
G
Y
15/18
Siemens
Building Technologies
PXC….D – Sterowniki kompaktowe
CM1N9215pl_07
28.02.2009
G
Siłowniki do przepustnic
(np. GBB161.1E)
AC 24 V
G0
G G G
G0 G0 G0
AO
UI
UI
CP+
AO
CP-
24V
GBB161.1E
N
1
2
1
2
9215A06
8
Zasilanie urz dze polowych przez oddzielny transformator
AC 24 V
G0
G G G
9215A07
G
Zawory magnetyczne
(np. M3P... + ZM
lub MX...461...)
G0 G0 G0
24V
L
N
AC 230 V
AC 24 V
AO
UI
UI
CP+
AO
CP-
G
STOP
G0
NIE uziemia
lokalnego
transformatora
N
1
2
1
2
G0 (GN)
G (GL)
3
YM
4
M3P... + ZM
Uwaga!
4
Y
MX...461...
N
Sterownik
R...
Max. 5 zadajników
(równolegle)
Uwagi
R2
CP+
C+
CP–
C–
3
2
1
CP+
1
1
CP–
2
2
C+
3
3
4
PPS2
4
4
C–
N
CP+
UI
CP–
UI
C+
AO
C–
• Skr tka
dwu yłowa
• Dwustronna
polaryzacja
• Długo przewodu,
patrz "Technical
data"
AO
CP-
24V
CP+
PPS2
9215A08
Podł czenie zadajników pomieszczeniowych
R1
R3
• Zadajniki s ł czone równolegle (max. pi urz dze ).
• Dla rozró nienia stosuje si adresowanie poprzez zworki (na płytce drukowanej).
Fabrycznie ustawiony adres = 1.
16/18
Siemens
Building Technologies
PXC….D – Sterowniki kompaktowe
CM1N9215pl_07
28.02.2009
Wymiary
Wszystkie wymiary w mm
PXC12....D i PXC22....D
271,5
50,2
35.5
90
44,3
149,4
7
38,5
50,8
58
9215M01
61,7
PXC36....D
50
292.6
35.5
45
94
176
150
7
51
73
9215M02
77.2
17/18
Siemens
Building Technologies
PXC….D – Sterowniki kompaktowe
CM1N9215pl_07
28.02.2009
18/18
Siemens
Building Technologies
2006 - 2009 Siemens Switzerland Ltd.
PXC….D – Sterowniki kompaktowe
Mo e ulec zmianie
CM1N9215pl_07
28.02.2009
