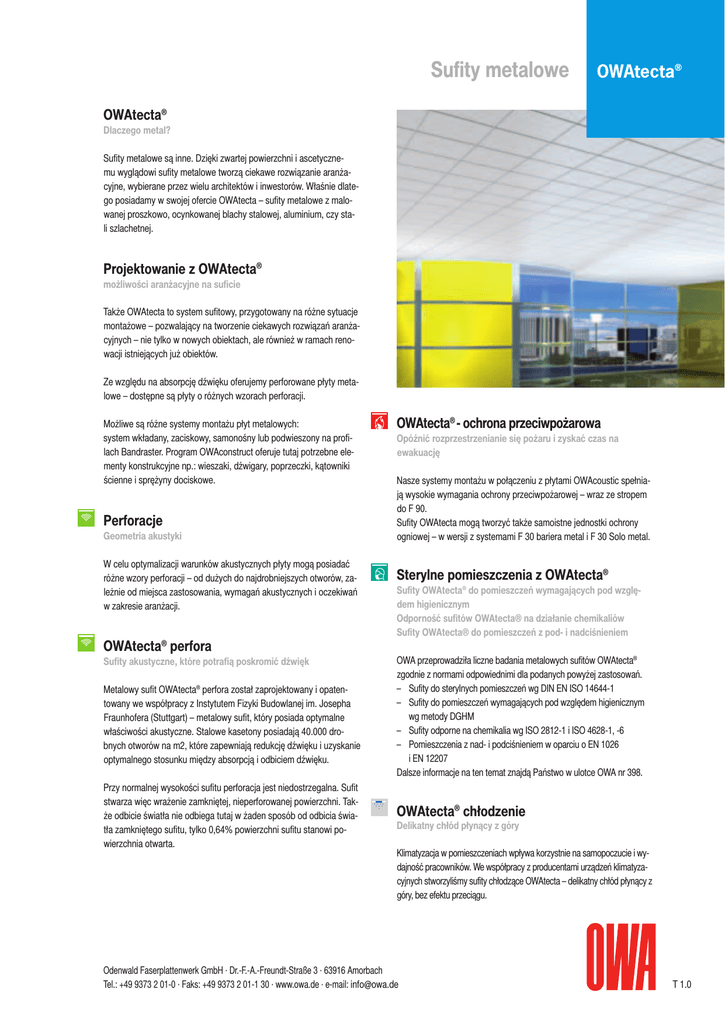

Sufity metalowe

Sufity metalowe
OWAtecta®
OWAtecta®
Dlaczego metal?
Sufity metalowe są inne. Dzięki zwartej powierzchni i ascetycznemu wyglądowi sufity metalowe tworzą ciekawe rozwiązanie aranżacyjne, wybierane przez wielu architektów i inwestorów. Właśnie dlatego posiadamy w swojej ofercie OWAtecta – sufity metalowe z malowanej proszkowo, ocynkowanej blachy stalowej, aluminium, czy stali szlachetnej.
Projektowanie z OWAtecta®
możliwości aranżacyjne na suficie
Także OWAtecta to system sufitowy, przygotowany na różne sytuacje
montażowe – pozwalający na tworzenie ciekawych rozwiązań aranżacyjnych – nie tylko w nowych obiektach, ale również w ramach renowacji istniejących już obiektów.
Ze względu na absorpcję dźwięku oferujemy perforowane płyty metalowe – dostępne są płyty o różnych wzorach perforacji.
Możliwe są różne systemy montażu płyt metalowych:
system wkładany, zaciskowy, samonośny lub podwieszony na profilach Bandraster. Program OWAconstruct oferuje tutaj potrzebne elementy konstrukcyjne np.: wieszaki, dźwigary, poprzeczki, kątowniki
ścienne i sprężyny dociskowe.
Perforacje
Geometria akustyki
W celu optymalizacji warunków akustycznych płyty mogą posiadać
różne wzory perforacji – od dużych do najdrobniejszych otworów, zależnie od miejsca zastosowania, wymagań akustycznych i oczekiwań
w zakresie aranżacji.
OWAtecta® perfora
Sufity akustyczne, które potrafią poskromić dźwięk
Metalowy sufit OWAtecta® perfora został zaprojektowany i opatentowany we współpracy z Instytutem Fizyki Budowlanej im. Josepha
Fraunhofera (Stuttgart) – metalowy sufit, który posiada optymalne
właściwości akustyczne. Stalowe kasetony posiadają 40.000 drobnych otworów na m2, które zapewniają redukcję dźwięku i uzyskanie
optymalnego stosunku między absorpcją i odbiciem dźwięku.
Przy normalnej wysokości sufitu perforacja jest niedostrzegalna. Sufit
stwarza więc wrażenie zamkniętej, nieperforowanej powierzchni. Także odbicie światła nie odbiega tutaj w żaden sposób od odbicia światła zamkniętego sufitu, tylko 0,64% powierzchni sufitu stanowi powierzchnia otwarta.
OWAtecta® - ochrona przeciwpożarowa
Opóźnić rozprzestrzenianie się pożaru i zyskać czas na
ewakuację
Nasze systemy montażu w połączeniu z płytami OWAcoustic spełniają wysokie wymagania ochrony przeciwpożarowej – wraz ze stropem
do F 90.
Sufity OWAtecta mogą tworzyć także samoistne jednostki ochrony
ogniowej – w wersji z systemami F 30 bariera metal i F 30 Solo metal.
Sterylne pomieszczenia z OWAtecta®
Sufity OWAtecta® do pomieszczeń wymagających pod względem higienicznym
Odporność sufitów OWAtecta® na działanie chemikaliów
Sufity OWAtecta® do pomieszczeń z pod- i nadciśnieniem
OWA przeprowadziła liczne badania metalowych sufitów OWAtecta®
zgodnie z normami odpowiednimi dla podanych powyżej zastosowań.
– Sufity do sterylnych pomieszczeń wg DIN EN ISO 14644-1
– Sufity do pomieszczeń wymagających pod względem higienicznym
wg metody DGHM
– Sufity odporne na chemikalia wg ISO 2812-1 i ISO 4628-1, -6
– Pomieszczenia z nad- i podciśnieniem w oparciu o EN 1026
i EN 12207
Dalsze informacje na ten temat znajdą Państwo w ulotce OWA nr 398.
OWAtecta® chłodzenie
Delikatny chłód płynący z góry
Klimatyzacja w pomieszczeniach wpływa korzystnie na samopoczucie i wydajność pracowników. We współpracy z producentami urządzeń klimatyzacyjnych stworzyliśmy sufity chłodzące OWAtecta – delikatny chłód płynący z
góry, bez efektu przeciągu.
Odenwald Faserplattenwerk GmbH · Dr.-F.-A.-Freundt-Straße 3 · 63916 Amorbach
Tel.: +49 9373 2 01-0 · Faks: +49 9373 2 01-1 30 · www.owa.de · e-mail: [email protected]
T 1.0
Wzory perforacji
F: Rd1511
Średnica otworu 1,5 mm perforacja diagonalna
Otwarta powierzchnia 11 %
B: Rg0701
Średnica otworu 0,7 mm perforacja w rzędzie
Otwarta powierzchnia 1 %
5.0
5.0
5.66
P: Perfora
Średnica otworu 0,5 mm perforacja w rzędzie
Otwarta powierzchnia 0,64 %
K: Rd1522
Średnica otworu 1,5 mm perforacja diagonalna
Otwarta powierzchnia 22 %
2.83
0.7
5.0
0.5
11.0
3.5
2.0
4.0
4.0
1.8
3.5
5.5
1.5
11.0
G: Rd2535
Średnica otworu 2,5 mm perforacja diagonalna
Otwarta powierzchnia 35 %
5.5
5.3
2.65
D: Rg2516
Średnica otworu 2,5 mm perforacja w rzędzie
Otwarta powierzchnia 16 %
5.5
2.5
2.65
5.3
Odenwald Faserplattenwerk GmbH · Dr.-F.-A.-Freundt-Straße 3 · 63916 Amorbach
Tel.: +49 9373 2 01-0 · Faks: +49 9373 2 01-1 30 · www.owa.de · e-mail: [email protected]
1.5
L: Rd2508
Średnica otworu 2,5 mm perforacja diagonalna
Otwarta powierzchnia 8 %
E: Rg1821
Średnica otworu 1,8 mm perforacja w rzędzie
Otwarta powierzchnia 20,8 %
2.0
5.66
5.5
5.0
T 1.0
2.83
OWAtecta®
2.5
2.5
Wzory perforacji
N: Rg3027
Średnica otworu 3,0 mm perforacja w rzędzie
Otwarta powierzchnia 24 %
M: Rd3013
Średnica otworu 3,0 mm perforacja diagonalna
Otwarta powierzchnia 12 %
5.15
5.15
7.5
10.3
A: Rg3012
Średnica otworu 3,0 mm perforacja w rzędzie
Otwarta powierzchnia 12 %
OWAtecta®
5.15
3.0
5.15
10.3
W: Rg3529
Średnica otworu 3,5 mm perforacja w rzędzie
Otwarta powierzchnia 28,6 %
T: Rd4011
Średnica otworu 4,0 mm perforacja diagonalna
Otwarta powierzchnia 11 %
5.8
7.5
3.0
15.0
H: Rd3025
Średnica otworu 3,0 mm perforacja diagonalna
Otwarta powierzchnia 25,1 %
3.0
3.0
7.5
7.5
5.8
3.0
7.5
3.5
3.0
7.5
4.0
15.0
U: Rg4022
Średnica otworu 4,0 mm perforacja w rzędzie
Otwarta powierzchnia 22 %
Q: Rg14023
Średnica otworu 14 mm perforacja w rzędzie
Otwarta powierzchnia 23 %
7.5
5.66
14.0
7.5
4.0
26.0
Odenwald Faserplattenwerk GmbH · Dr.-F.-A.-Freundt-Straße 3 · 63916 Amorbach
Tel.: +49 9373 2 01-0 · Faks: +49 9373 2 01-1 30 · www.owa.de · e-mail: [email protected]
T 2.0
Wzory perforacji
OWAtecta®
Y: Qg4025
4 x 4 mm perforacja w rzędzie, otwarta
4.0
powierzchnia 25 %
R: Qg8043
8 x 8 mm perforacja w rzędzie
otwartaQuerschnitt
powierzchnia 43 % 8.0
freier
V: Qg10059
10 x 10 mm perforacja w rzędzie, otwarta
powierzchnia
59,2 %
freier Querschnitt
10.0
4.0
10.0
8.0
13.0
12.2
8.0
8.0
13.0
12.2
C: Lg42003
42/2 mm otwarta powierzchnia
zmienna
2.0
120
t1=37
25.0
3.0
S: Lg25042
25/3 mm otwarta powierzchnia
zmienna
9O
tl=5.0
a = min. 10 mm
O
t2=krok
a = min. 10 mm
Dane techniczne
Materiał
ocynkowana blacha stalowa
(zależnie od typu sufitu)
Klasa materiału budowlanego
A1, A2-s1,d0, A2-s2,d0 wg EN 13501-1
Grubość
od 0,5 do 1,0 mm (zależnie od wzoru perforacji)
Kolor
biały, malowany proszkowo
Odbicie światła
od 60 do 90 (ISO 7724-2, ISO 7724-3)
Izolacyjność akustyczna*
od 12 dB do 44 dB
Absorpcja dźwięku
od aw = 0,50 / NRC = 0,50
do aw = 0,95 / NRC = 0,95 (z perforacją)
Odporność ogniowa*
do F 90 (DIN 4102)
* zależnie od sytemu, stropu i innych
zastosowanych elementów
Więcej informacji znajdziecie Państwo w cenniku OWAtecta®
T 2.0
Odenwald Faserplattenwerk GmbH · Dr.-F.-A.-Freundt-Straße 3 · 63916 Amorbach
Tel.: +49 9373 2 01-0 · Faks: +49 9373 2 01-1 30 · www.owa.de · e-mail: [email protected]
OWAtecta® perfora
OWAtecta®
Fragment sufitu w powiększeniu
Dane techniczne
Materiał
ocynkowana blacha stalowa
Klasa materiału budowlanego
A1 wg EN 13501-1
Grubość
0,5 mm
Kolor
podobny do RAL 9010
Odbicie światła
ok. 86 (ISO 7724-2, ISO 7724-3)
Izolacyjność akustyczna*
od 15 dB do 44 dB
Absorpcja dźwięku
aw = 0,40 / NRC = 0,50
Odporność ogniowa*
do F 90 (DIN 4102)
* zależnie od systemu, stropu i innych
dodatkowych elementów
Odenwald Faserplattenwerk GmbH · Dr.-F.-A.-Freundt-Straße 3 · 63916 Amorbach
Tel.: +49 9373 2 01-0 · Faks: +49 9373 2 01-1 30 · www.owa.de · e-mail: [email protected]
T 3.0
OWAtecta® perfora
Pomysł, by właściwości absorpcji dźwięku płyty poprawić przy pomocy drobnych otworów wywodzi się z Chin. Zrealizowano go w ramach
niemiecko-chińskiego programu rozwoju przy Instytucie Fizyki Budowlanej im. Josepha Fraunhofera (Stuttgart). Przy przechodzeniu dźwięku przez miliony drobnych otworów (średnica < 0,5mm) dochodzi do
tarcia wewnętrznego o ich brzegi – a tym samym do obniżenia energii dźwięku.
Efekt optyczny
Dziurkowany sufit metalowy spełnia te same wymagania estetyczne
co sufit niedziurkowany – drobne otwory są niedostrzegalne przy normalnej odległości między podłogą a sufitem.
Wysoki stopień odbicia światła
Mimo perforowanej powierzchni odbicie światła tego sufitu nie odbiega znacznie od sufitu zamkniętego. Przyczyna: tylko 0,64% powierzchni jest otwartych, ponad 99% stanowi powierzchnia odbijająca światło.
Zasada akustyczna
Przy przechodzeniu dźwięku przez miliony drobnych otworów (średnica <0,5mm) dochodzi do tarcia o brzegi otworów, co powoduje obniżenie energii dźwięku.
Pozwala to na osiągnięcie optymalnych wartości absorpcji dźwięku.
Pokazują to pomiary czasu pogłosu.
Absorpcja dźwięku
Mimo stosunkowo niskiej średniej absorpcji w pomieszczeniu uzyskiwany jest optymalny czas pogłosu. Braki w absorpcji przy wysokich
częstotliwościach stają się praktycznie niezauważalne, podczas gdy
wysoka absorpcja przy niskich i średnich częstotliwościach powoduje skutek pozytywny.
Test:
Pomiary odbywały się w sali lekcyjnej o wymiarach 10x7x3 m, najpierw z sufitem metalowym o gładkiej powierzchni. Dokonano pomiarów pogłosu przy klasie pełnej uczniów i przy pustym pomieszczeniu.
Wynik testu:
Powstały dwie krzywe, których wartości znacznie przekraczały optymalne wartości pogłosu. Na koniec sufit został zdemontowany, a następnie przy identycznych warunkach panujących w pomieszczeniu
został zamontowany sufit OWAtecta perfora z 40.000 drobnych otworów na m2. Ponownie dokonano dwukrotnie pomiarów, przy obecności osób i przy pustym pomieszczeniu.
Wynik testu:
W tym przypadku obie krzywe leżą w obrębie wymaganego czasu pogłosu, a więc niezależnie od tego, ile osób przebywa w pomieszczeniu panują w nim optymalne warunki akustyczne.
2.0
Zmierzony czas pogłosu T [s]
OWAtecta®
1.5
1.0
0.5
0.0
Częstotliwość f [Hz]
Schlicht:
Bez obecności osób
Przy obecności osób
różna wysokość podwieszenia H [mm]
perfora:
Bez obecności osób
Przy obecności osób
Wymagany czas
pogłosu
1.0
Szkic systemowy: absorber z perforacją
0.8
0.6
Absorber z mikroperforacją
0.4
przestrzeń międzystropowa
0.2
t = 0,50 mm
Średnica
d= 0,45 mm
Odstęp otworów
b = 5,00 mm
Gł. przestrzeni
wykończenie: twarda
akustycznie powierzchnia
0.0
Absorpcja dźwięku wg EN 20 354
0,23
0,65
0,70
0,38
0,32
0,26
0,50
0,38
0,66
0,40
0,42
0,35
0,18
0,45
Raport z badań w druku OWAtecta nr 358
T 3.0
Grubość płyty
Odenwald Faserplattenwerk GmbH · Dr.-F.-A.-Freundt-Straße 3 · 63916 Amorbach
Tel.: +49 9373 2 01-0 · Faks: +49 9373 2 01-1 30 · www.owa.de · e-mail: [email protected]
międzystropowej
H = Zmienna
Udział otwartej
powierzchni
= ok. 0,64 %
Systemy
OWAtecta®
Np. wzór Rd3024
System S 22 – system płyt clip in/płyty uchylne
System S 31/S 32 – płyty clip in
System S 31/S 32 L - płyty długie clip in
System S 36 L – płyty długie
System S 33 – płyty lay on na profil 24 mm
System S 45 - płyty lay on na profil 15 mm
System S 36 – system korytarzowy
System S 39 – płyty długie podwieszane z profilem Z
System S 42 – lamele
System S 48 – Bandraster (ościeżnice C)
System S 50 – Bandraster z punktem węzłowym
System S 60 – absorbery – tablice magnetyczne
Więcej informacji w cenniku OWAtecta®.
Odenwald Faserplattenwerk GmbH · Dr.-F.-A.-Freundt-Straße 3 · 63916 Amorbach
Tel.: +49 9373 2 01-0 · Faks: +49 9373 2 01-1 30 · www.owa.de · e-mail: [email protected]
T 4.0
System S 22
OWAtecta®
System S 22 – system płyt clip in/płyty uchylne
Dane techniczne
Linia produktów:
OWAtecta®
6
7
Wymiary:
625 x 625 mm
600 x 600 mm
Grubość:
stal ocynkowana ok. 0,6 mm
4
2
1
8
3
5
Klasa materiału budowlanego:
w zależności od wersji
A1
A2-s2,d0
wg EN 13501-1
Krawędzie:
z fazą 01
1
2
3
4
5
6
7
8
wieszak
profil główny
łącznik krzyżowy
profil zaciskowy
łącznik
profil ścienny
sprężyna dociskowa
kaseta metalowa
System metalowy:
wszystkie elementy metalowe ocynkowane, ew. dodatkowo pomalowane na biało, więcej szczegółów patrz
cennik OWAtecta®
Min. wysokość podwieszenia:
montaż podwieszony na wysokości ok. 135 mm
montaż bezpośredni ok. 54 - 60 mm
Ochrona ogniowa:
na zapytanie
Przekrój poprzeczny:
1
2
6 7
T 4.0
4
3
8
Odenwald Faserplattenwerk GmbH · Dr.-F.-A.-Freundt-Straße 3 · 63916 Amorbach
Tel.: +49 9373 2 01-0 · Faks: +49 9373 2 01-1 30 · www.owa.de · e-mail: [email protected]
System S 36 L
OWAtecta®
konstrukcja kryta, rozbieralna
2
Dane techniczne
6
Linia produktów:
®
OWAtecta
Wymiary:
1500 x 312,5 mm
1500 x 400 mm
2000 x 312,5 mm
2000 x 400 mm
2500 x 312,5 mm
2500 x 400 mm
8
5
1
3
11
7
10
4
Grubość:
stal ocynkowana ok. 0,6 mm
1
2
3
4
5
6
7
8
9
10
11
Klasa materiału budowlanego:
w zależności od wersji
A1
A2-s2,d0
wg DIN EN 13501-1
Krawędzie:
Krawędzie wzdłużne
K 10
Krawędzie boczne
K 02
System metalowy:
wszystkie elementy metalowe ocynkowane,
ew. dodatkowo pomalowane na biało, więcej
szczegółów patrz cennik OWAtecta®
9
wieszak
profil główny
łącznik
wieszak
uchwyt zabezpieczający
profil zaciskowy
łącznik
sprężyna dociskowa
kotwa ścienna
profil ścienny
elementy pozwalające na uchylne otwieranie płyt
Przekrój poprzeczny:
Min. wysokość podwieszenia:
montaż podwieszony na wysokości
ok. 200 mm
montaż bezpośredni ok. 64 - 135 mm
9
Ochrona ogniowa:
na zapytanie
10
Odenwald Faserplattenwerk GmbH · Dr.-F.-A.-Freundt-Straße 3 · 63916 Amorbach
Tel.: +49 9373 2 01-0 · Faks: +49 9373 2 01-1 30 · www.owa.de · e-mail: [email protected]
T 5.0
System S 31/S 32
OWAtecta®
S31 System clip in
Konstrukcja kryta, robieralna
S32 System clip in
Konstrukcja kryta, płyty uchylne
Dane techniczne
Grupa produktów:
®
OWAtecta
Ilustracja: S 31
Wymiary:
600 x 600 mm
625 x 625 mm
11
1200 x 600 mm
1200 x 300 mm
1800 x 400 mm
13
15
Wymiary pośrednie i dopłaty w cenniku
OWAtecta®.
14
Grubość:
ocynkowana stal ok. 0,5 mm
aluminium ok. 0,6 mm (tylko system S 31)
1 wieszak
2 dźwigar
3 łącznik
4 wieszak
5 klips zabezpieczający
6 profil zaciskowy
7 łącznik
8 kotwa ścienna
9
10
11
12
13
14
15
Klasa materiału budowlanego:
Zależnie od wykonania
A1
A2-s1,d0
A2-s2,d0
wg EN 13501-1
element uchylny
(tylko przy S 32)
sprężyna ścienna
profil ścienny F
wieszak bezpośredni
szerokość płyty
długość płyty
płyta metalowa
Krawędzie:
krawędzie wzdłużne fazowane 01
krawędzie boczne fazowane 01
Ochrona ogniowa:
na zapytanie
Otwieranie płyt:
płyty długie, uchylne na krótkiej krawędzi
19.5
59.5
27.4
30.7
S 32 przekrój
poprzeczny
Więcej informacji znajdziecie Państwo w druku nr 331.
T 5.0
Konstrukcja:
wszystkie elementy metalowe ocynkowane ew. dodatkowo pomalowane na biało, więcej szczegółów w cenniku
OWAtecta®
Minimalna wysokość podwieszenia:
montaż podwieszany ok. 200 mm
montaż bezpośredni ok. 64-135 mm
19.5
59.5
27.4
30.7
S31 przekrój
poprzeczny
Odenwald Faserplattenwerk GmbH · Dr.-F.-A.-Freundt-Straße 3 · 63916 Amorbach
Tel.: +49 9373 2 01-0 · Faks: +49 9373 2 01-1 30 · www.owa.de · e-mail: [email protected]
Montaż bezpośredni:
System S 33/S 45
OWAtecta®
S 33 konstrukcja widoczna, rozbieralna,
S 45 konstrukcja widoczna, rozbieralna
Dane techniczne
Ilustracja: S 33
Grupa produktów:
®
OWAtecta
Wymiary:
600 x 600 mm
625 x 625 mm
Tylko K 07
1200 x 600 mm
Wymiary pośrednie i dopłaty w cenniku OWAtecta®
Grubość:
Stal ocynkowana ok. 0,5 mm
Aluminium ok. 0,6 mm
Klasa materiału budowlanego:
Zależnie od wykonania
A1
A2-s1,d0
A2-s2,d0
wg EN 13501-1
Krawędzie:
1 wieszak
2 dźwigar
3 poprzeczka
4 listwa przyścienna
5 sprężyna dociskowa
6 odstęp osi
Przekrój wzdłużny:
S 33
K 03
6
K 07
K 04
S 45
Przekrój
poprzeczny:
6
K 03
K 16
Wymiary profili:
Konstrukcja:
wszystkie elementy metalowe ocynkowane ew.
dodatkowo pomalowane na biało, więcej informacji
w cenniku OWAtecta®.
S 33
dźwigar
poprzeczka
S 45
dźwigar/poprzeczka
Minimalna wysokość podwieszenia:
75 – 100 mm (w zależności od konstrukcji nośnej
stropu), do wygodnego demontażu płyt 120 mm
Ochrona ogniowa:
na zapytanie
Więcej informacji w druku nr 333.
Odenwald Faserplattenwerk GmbH · Dr.-F.-A.-Freundt-Straße 3 · 63916 Amorbach
Tel.: +49 9373 2 01-0 · Faks: +49 9373 2 01-1 30 · www.owa.de · e-mail: [email protected]
T 5.0
System S 36
OWAtecta®
Systemy korytarzowe
Dane techniczne
Grupa produktów:
®
OWAtecta
S 36 Success
Wymiary:
Szerokości: od 247 - 600 mm
Długości: od 600 - 3300 mm
do 1200 x 1200 mm
zależnie od wykonania
Grubość:
Ok. 0,5 - 0,7 mm
(zależnie od wymaganej sztywności)
Klasa materiału budowlanego:
Zależnie od wykonania
A1
A2-s1,d0
A2-s2,d0
wg EN 13501-1
S 36 Swing
Krawędzie:
krawędzie wzdłużne:
K 10
krawędzie boczne:
K 32
S 36 Progress
K 03
K 02
K 11s
Konstrukcja:
wszystkie elementy metalowe ocynkowane,
ew. dodatkowo pomalowane na biało, więcej
szczegółów w cenniku OWAtecta
Minimalna wysokość podwieszenia:
200 – 250 mm (zależnie od istniejącego stropu)
dla wygodnego demontażu płyt metalowych 300
mm
1
2
3
4
5
T 6.0
listwa nośna
wieszak
profil zaciskowy
kątownik
wsporczy
profil G
6 dźwigar
7 klips zabezpieczający
8 profil Z
9 kotwa ścienna
10 wieszak do profila Z
11 płyty metalowe długie
Odenwald Faserplattenwerk GmbH · Dr.-F.-A.-Freundt-Straße 3 · 63916 Amorbach
Tel.: +49 9373 2 01-0 · Faks: +49 9373 2 01-1 30 · www.owa.de · e-mail: [email protected]
Ochrona ogniowa:
na zapytanie
System S 39
Płyty długie podwieszane z profilem Z
OWAtecta®
Dane techniczne
Grupa produktów:
®
OWAtecta
Wymiary:
Szerokości: od 247 - 600 mm
Długości: od 600 - 3300 mm
do 1200 x 1200 mm
Grubość:
ok. 0,5 - 0,7 mm
(zależnie od wymaganej grubości)
Klasa materiału budowlanego:
zależnie od wykonania
A1
A2-s1,d0
A2-s2,d0
wg EN 13501-1
1
2
3
4
5
6
Krawędzie:
krawędzie wzdłużne
K 10
wieszak
dźwigar
łącznik
kotwa ścienna
wieszak
klips zabezpieczający
7 profil Z
8 sprężyna dociskowa
9 listwa przyścienna
10 płyty metalowe długie
11 taśma wypełniająca do fug
krawędzie poprzeczne
K 11
Konstrukcja:
wszystkie elementy metalowe ocynkowane ew.
dodatkowo pomalowane na biało, więcej informacji
w cenniku OWAtecta®
Przekrój wzdłużny:
Minimalna wysokość podwieszenia:
200 – 250 mm (zależnie od istniejącego stropu)
dla wygodnego demontażu płyt metalowych
300 mm
Ochrona ogniowa:
na zapytanie
Przekrój
poprzeczny:
Odenwald Faserplattenwerk GmbH · Dr.-F.-A.-Freundt-Straße 3 · 63916 Amorbach
Tel.: +49 9373 2 01-0 · Faks: +49 9373 2 01-1 30 · www.owa.de · e-mail: [email protected]
T 7.0
System S 48
OWAtecta®
Bandraster (ościeżnice C)
Dane techniczne
Grupa produktów:
®
OWAtecta
Wymiary:
szerokości: od 247 - 600 mm
długości: od 600 - 3300 mm
do 1200 x 1200 mm
Grubość:
ok. 0,5 - 0,7 mm
(zależnie od wymagań statycznych)
Klasa materiału budowlanego:
Zależnie od wykonania
A1
A2-s1,d0
A2-s2,d0
wg EN 13501-1
1
2
3
4
5
6
wieszak
dźwigar
łącznik
kotwa ścienna
profil C Bandraster
wieszak
7
8
9
10
11
uchwyt zabezpieczający
kotwa ścienna
listwa przyścienna
płyty metalowe, długie
taśma wypełniająca
do fug
przekrój wzdłużny:
Krawędzie:
krawędzie wzdłużne:
K 10
krawędzie boczne:
K 13
Konstrukcja:
wszystkie elementy metalowe ocynkowane, ew. dodatkowo pomalowane na biało, więcej informacji w cenniku
OWAtecta®
Minimalna wysokość podwieszenia:
200 – 250 mm (zależnie od istniejącego stropu) dla
wygodnego demontażu 300 mm
przekrój
poprzeczny:
T 7.0
Odenwald Faserplattenwerk GmbH · Dr.-F.-A.-Freundt-Straße 3 · 63916 Amorbach
Tel.: +49 9373 2 01-0 · Faks: +49 9373 2 01-1 30 · www.owa.de · e-mail: [email protected]
Ochrona ogniowa:
na zapytanie
System S 60
OWAtecta®
Absorber ścienny-tablica magnetyczna
Dane techniczne
Grupa produktów:
®
OWAtecta
Wymiary:
400 x 1500 mm
Inne wymiary na zapytanie
Grubość:
płyta metalowa z blachy stalowej gr. ok. 0,6 mm
płyta z wełny mineralnej gr. ok. 15 mm
Klasa materiału budowlanego:
płyta metalowa A1
płyta z wełny mineralnej A2-s1,d0
wg EN 13501-1
Krawędzie:
krawędź podłużna 10
krawędź boczna otwarta
Konstrukcja:
wszystkie elementy metalowe ocynkowane,
ew. dodatkowo pomalowane na biało.
Minimalna wysokość montażu:
Ok. 50 mm od ściany
Perforacje:
L2516 z flizeliną
Ø 2,5 mm otwarta powierzchnia
16%
L 312 po przekątnej, z flizeliną
Ø 3,0 mm
otwarta powierzchnia
12%
1
2
3
4
5
listwa ścienna dolna
listwa ścienna boczna
listwa ścienna górna
taśma uszczelniająca
absorber – tablica magnetyczna OWAtecta®
Przekrój:
Stopień absorpcji dźwięku:
L 2516 z flizeliną i płytą OWAcoustic®
aw = 0,70
L312 z flizeliną i płytą OWAcoustic®
aw = 0,75
1
2
2
5
Dla zapewnienia idealnego montażu konieczne jest zamontowanie
przynajmniej 3 elementów.
Odenwald Faserplattenwerk GmbH · Dr.-F.-A.-Freundt-Straße 3 · 63916 Amorbach
Tel.: +49 9373 2 01-0 · Faks: +49 9373 2 01-1 30 · www.owa.de · e-mail: [email protected]
T 8.0
