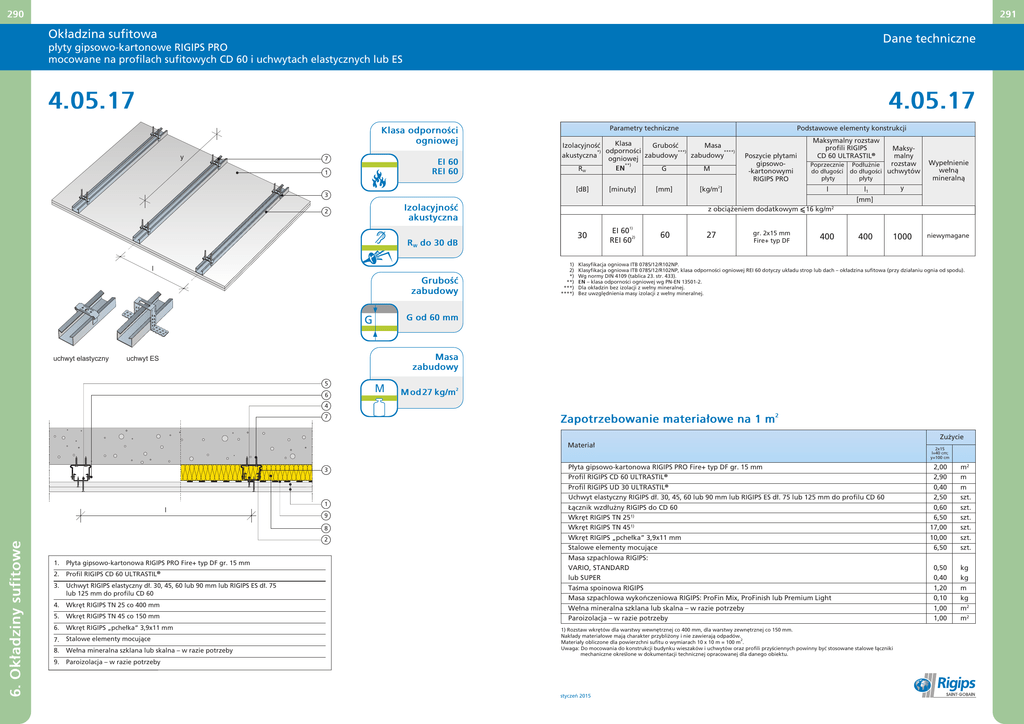

Okładzina sufitowa
Dane techniczne
płyty gipsowo-kartonowe RIGIPS PRO
mocowane na profilach sufitowych CD 60 i uchwytach elastycznych lub ES
4.05.17
4.05.17
Klasa odporności
ogniowej
y
7
EI 60
REI 60
1
Parametry techniczne
Klasa
Izolacyjność
Grubość
Masa
*) odporności
***)
****)
akustyczna
zabudowy
ogniowej zabudowy
**)
EN
RW
G
M
[dB]
3
[minuty]
[mm]
Poszycie płytami
gipsowo-kartonowymi
RIGIPS PRO
[kg/m2]
Maksymalny rozstaw
profili RIGIPS
CD 60 ULTRASTIL®
Maksymalny
rozstaw
Poprzecznie Podłużnie
do długości do długości uchwytów
płyty
l
płyty
Wypełnienie
wełną
mineralną
y
l1
[mm]
Izolacyjność
akustyczna
2
z obciążeniem dodatkowym
30
RW do 30 dB
l
Grubość
zabudowy
1)
2)
*)
**)
***)
****)
EI 601)
REI 602)
60
27
gr. 2x15 mm
Fire+ typ DF
16 kg/m2
400
400
1000
niewymagane
Klasyfikacja ogniowa ITB 0785/12/R102NP.
Klasyfikacja ogniowa ITB 0785/12/R102NP, klasa odporności ogniowej REI 60 dotyczy układu strop lub dach — okładzina sufitowa (przy działaniu ognia od spodu).
Wg normy DIN 4109 (tablica 23. str. 433).
EN — klasa odporności ogniowej wg PN-EN 13501-2.
Dla okładzin bez izolacji z wełny mineralnej.
Bez uwzględnienia masy izolacji z wełny mineralnej.
G od 60 mm
G
uchwyt elastyczny
Podstawowe elementy konstrukcji
Masa
zabudowy
uchwyt ES
5
6
M
M od 27 kg/m2
4
7
Zapotrzebowanie materiałowe na 1 m
2
Zużycie
Materiał
3
l
1
9
6. Okładziny sufitowe
8
2
1.
Płyta gipsowo-kartonowa RIGIPS PRO Fire+ typ DF gr. 15 mm
2.
Profil RIGIPS CD 60 ULTRASTIL®
3.
Uchwyt RIGIPS elastyczny dł. 30, 45, 60 lub 90 mm lub RIGIPS ES dł. 75
lub 125 mm do profilu CD 60
4.
Wkręt RIGIPS TN 25 co 400 mm
5.
Wkręt RIGIPS TN 45 co 150 mm
6.
Wkręt RIGIPS „pchełka” 3,9x11 mm
7.
Stalowe elementy mocujące
8.
Wełna mineralna szklana lub skalna — w razie potrzeby
9.
Paroizolacja — w razie potrzeby
Płyta gipsowo-kartonowa RIGIPS PRO Fire+ typ DF gr. 15 mm
Profil RIGIPS CD 60 ULTRASTIL®
Profil RIGIPS UD 30 ULTRASTIL®
Uchwyt elastyczny RIGIPS dł. 30, 45, 60 lub 90 mm lub RIGIPS ES dł. 75 lub 125 mm do profilu CD 60
Łącznik wzdłużny RIGIPS do CD 60
Wkręt RIGIPS TN 251)
Wkręt RIGIPS TN 451)
Wkręt RIGIPS „pchełka” 3,9x11 mm
Stalowe elementy mocujące
Masa szpachlowa RIGIPS:
VARIO, STANDARD
lub SUPER
Taśma spoinowa RIGIPS
Masa szpachlowa wykończeniowa RIGIPS: ProFin Mix, ProFinish lub Premium Light
Wełna mineralna szklana lub skalna — w razie potrzeby
Paroizolacja — w razie potrzeby
1) Rozstaw wkrętów dla warstwy wewnętrznej co 400 mm, dla warstwy zewnętrznej co 150 mm.
Nakłady materiałowe mają charakter przybliżony i nie zawierają odpadów.
2
Materiały obliczone dla powierzchni sufitu o wymiarach 10 x 10 m = 100 m .
Uwaga: Do mocowania do konstrukcji budynku wieszaków i uchwytów oraz profili przyściennych powinny być stosowane stalowe łączniki
mechaniczne określone w dokumentacji technicznej opracowanej dla danego obiektu.
styczeń 2015
2x15
l=40 cm;
y=100 cm
2,00
2,90
0,40
2,50
0,60
6,50
17,00
10,00
6,50
m2
m
m
szt.
szt.
szt.
szt.
szt.
szt.
0,50
0,40
1,20
0,10
1,00
1,00
kg
kg
m
kg
m2
m2
