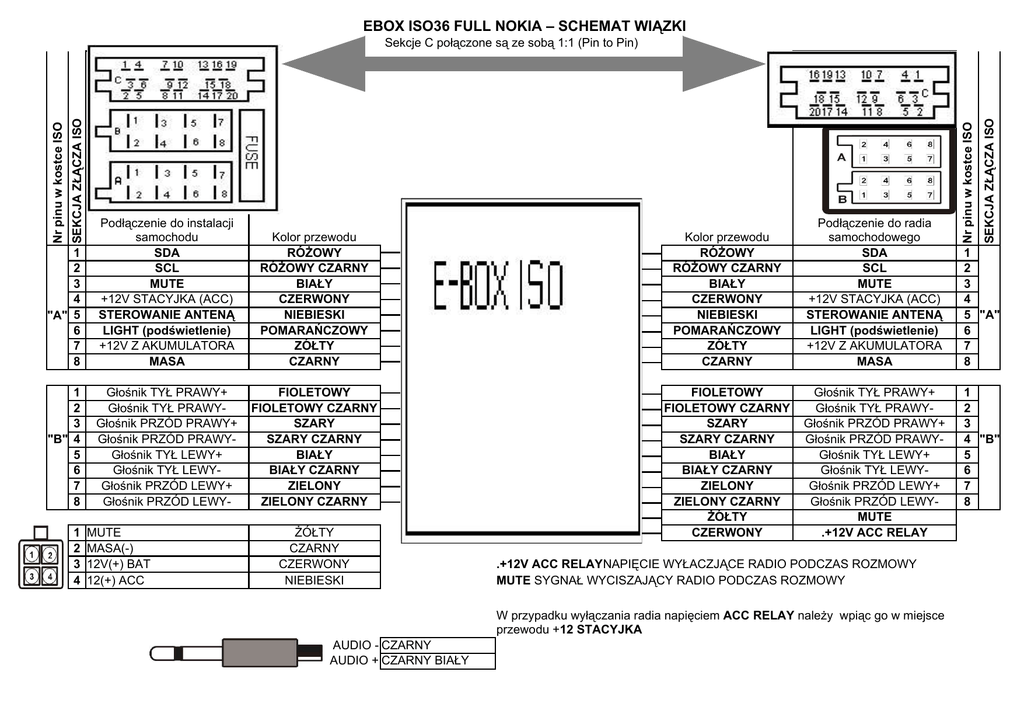

EBOX ISO36 FULL NOKIA – SCHEMAT WIĄZKI
EBOX ISO36 FULL NOKIA – SCHEMAT WIĄZKI Kolor przewodu RÓŻOWY RÓŻOWY CZARNY BIAŁY CZERWONY NIEBIESKI POMARAŃCZOWY ZÓŁTY CZARNY Kolor przewodu RÓŻOWY RÓŻOWY CZARNY BIAŁY CZERWONY NIEBIESKI POMARAŃCZOWY ZÓŁTY CZARNY Podłączenie do radia samochodowego SDA SCL MUTE +12V STACYJKA (ACC) STEROWANIE ANTENĄ LIGHT (podświetlenie) +12V Z AKUMULATORA MASA 1 2 3 "B" 4 5 6 7 8 Głośnik TYŁ PRAWY+ Głośnik TYŁ PRAWYGłośnik PRZÓD PRAWY+ Głośnik PRZÓD PRAWYGłośnik TYŁ LEWY+ Głośnik TYŁ LEWYGłośnik PRZÓD LEWY+ Głośnik PRZÓD LEWY- FIOLETOWY FIOLETOWY CZARNY SZARY SZARY CZARNY BIAŁY BIAŁY CZARNY ZIELONY ZIELONY CZARNY FIOLETOWY FIOLETOWY CZARNY SZARY SZARY CZARNY BIAŁY BIAŁY CZARNY ZIELONY ZIELONY CZARNY ŻÓŁTY CZERWONY Głośnik TYŁ PRAWY+ Głośnik TYŁ PRAWYGłośnik PRZÓD PRAWY+ Głośnik PRZÓD PRAWYGłośnik TYŁ LEWY+ Głośnik TYŁ LEWYGłośnik PRZÓD LEWY+ Głośnik PRZÓD LEWYMUTE .+12V ACC RELAY 1 2 3 4 MUTE MASA(-) 12V(+) BAT 12(+) ACC ŻÓŁTY CZARNY CZERWONY NIEBIESKI .+12V ACC RELAYNAPIĘCIE WYŁACZJĄCE RADIO PODCZAS ROZMOWY MUTE SYGNAŁ WYCISZAJĄCY RADIO PODCZAS ROZMOWY W przypadku wyłączania radia napięciem ACC RELAY należy wpiąc go w miejsce przewodu +12 STACYJKA AUDIO - CZARNY AUDIO + CZARNY BIAŁY SEKCJA ZŁĄCZA ISO 1 2 3 4 "A" 5 6 7 8 Podłączenie do instalacji samochodu SDA SCL MUTE +12V STACYJKA (ACC) STEROWANIE ANTENĄ LIGHT (podświetlenie) +12V Z AKUMULATORA MASA Nr pinu w kostce ISO SEKCJA ZŁĄCZA ISO Nr pinu w kostce ISO Sekcje C połączone są ze sobą 1:1 (Pin to Pin) 1 2 3 4 5 "A" 6 7 8 1 2 3 4 "B" 5 6 7 8
