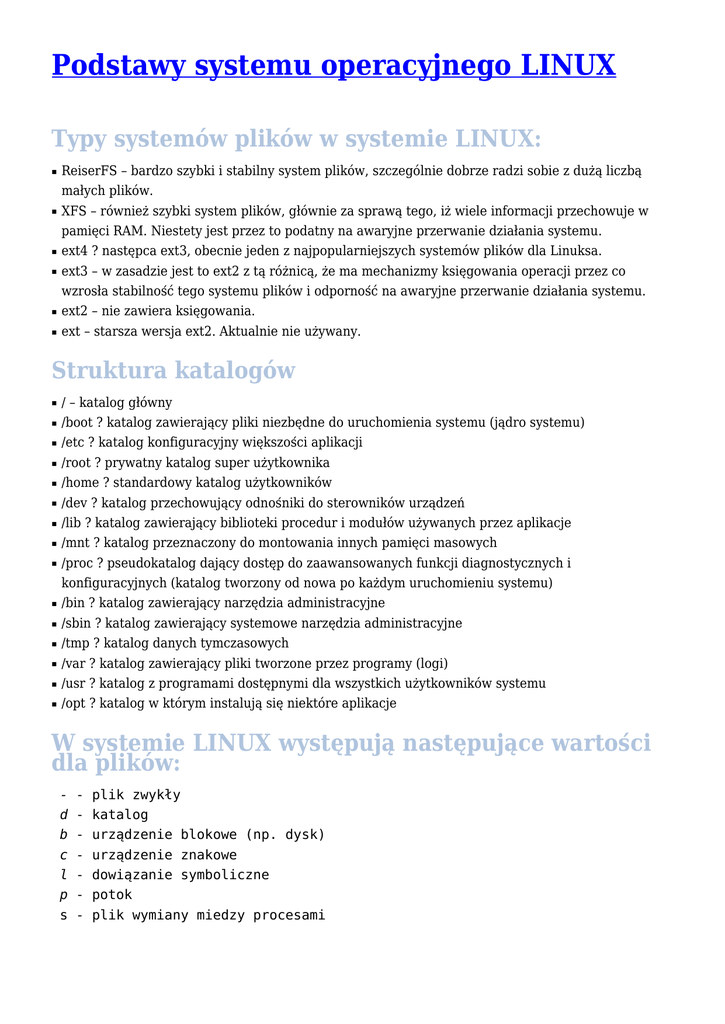

Podstawy systemu operacyjnego LINUX
Typy systemów plików w systemie LINUX:
■
■
■
■
■
■
ReiserFS – bardzo szybki i stabilny system plików, szczególnie dobrze radzi sobie z dużą liczbą
małych plików.
XFS – również szybki system plików, głównie za sprawą tego, iż wiele informacji przechowuje w
pamięci RAM. Niestety jest przez to podatny na awaryjne przerwanie działania systemu.
ext4 ? następca ext3, obecnie jeden z najpopularniejszych systemów plików dla Linuksa.
ext3 – w zasadzie jest to ext2 z tą różnicą, że ma mechanizmy księgowania operacji przez co
wzrosła stabilność tego systemu plików i odporność na awaryjne przerwanie działania systemu.
ext2 – nie zawiera księgowania.
ext – starsza wersja ext2. Aktualnie nie używany.
Struktura katalogów
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
/ – katalog główny
/boot ? katalog zawierający pliki niezbędne do uruchomienia systemu (jądro systemu)
/etc ? katalog konfiguracyjny większości aplikacji
/root ? prywatny katalog super użytkownika
/home ? standardowy katalog użytkowników
/dev ? katalog przechowujący odnośniki do sterowników urządzeń
/lib ? katalog zawierający biblioteki procedur i modułów używanych przez aplikacje
/mnt ? katalog przeznaczony do montowania innych pamięci masowych
/proc ? pseudokatalog dający dostęp do zaawansowanych funkcji diagnostycznych i
konfiguracyjnych (katalog tworzony od nowa po każdym uruchomieniu systemu)
/bin ? katalog zawierający narzędzia administracyjne
/sbin ? katalog zawierający systemowe narzędzia administracyjne
/tmp ? katalog danych tymczasowych
/var ? katalog zawierający pliki tworzone przez programy (logi)
/usr ? katalog z programami dostępnymi dla wszystkich użytkowników systemu
/opt ? katalog w którym instalują się niektóre aplikacje
W systemie LINUX występują następujące wartości
dla plików:
d
b
c
l
p
s
-
plik zwykły
katalog
urządzenie blokowe (np. dysk)
urządzenie znakowe
dowiązanie symboliczne
potok
plik wymiany miedzy procesami
Projekt logiczny sieci.
Projekt logiczny sieci powinien zawierać schemat sieci obejmujący strukturę organizacyjną oraz
usług sieciowych.
Urządzenia końcowe – komputery, serwery, drukarki itp.
Urządzenia sieciowe – routery, przełączniki itp.
Dla urządzeń końcowych zaleca się automatyczną konfigurację protokołu IP za pomocą
DHCP.
Dzielenie sieci na podsieci.
Cel:
■
■
zarządzanie ruchem rozgłoszeniowym,
zwiększenie bezpieczeństwa.
Na etapie projektowania można wykonać ogólny schemat nadawania adresów IP np:
Pierwszy adres IP sieci jest zarezerwowany dla bramy domyślnej.
Adresy IP serwerów x.x.x.10 do x.x.x.49
Adresy IP urządzeń końcowych x.x.x.100 do x.x.x.199
Adresy IP urządzeń sieciowych mieszczą się w zakresie x.x.x.210 do x.x.x 230
Analiza biznesowa potrzeb zamawiającego
1.
2.
3.
4.
5.
6.
Informacje o firmie (wielkość, rodzaj prowadzonej działalności, rozwój firmy).
Struktura organizacyjna firmy (liczba pracowników, ilość działów).
Określenie pomieszczeń oraz budynków, rozmieszczenie stanowisk komputerowych.
Plany budynków,stan instalacji elektrycznej, parametry pracy sieci.
Klimatyzacja.
Wymagania funkcjonalne dotyczące sieci (aplikacje, usługi)..
Zalecenia dotyczące okablowania
Okablowanie strukturalne umożliwia wykorzystanie w ramach jednej instalacji wielu systemów
komputerowych i telefonicznych (również różnych producentów) oraz udostępnienie dostępowych
punktów telekomunikacyjnych (gniazd abonenckich). Systemy takie są skalowalne i pozwalają na
elastyczne modyfikowanie bieżących konfiguracji połączeń.
Maksymalne długości odcinków kablowych.
Odcinek kablowy
Długość
Kabel pionowy : 100? UTP/STP
90 m
Kabel pionowy : 150? STP
90 m
Światłowód w okablowaniu pionowym : MM
2000 m
Światłowód w okablowaniu pionowym : SM
3000 m
Kabel poziomy (pomiędzy panelem a gniazdem) ? dotyczy także światłowodu
90 m
Kabel przyłączeniowy (pomiędzy gniazdem a stacją roboczą)
nie więcej niż 3 m
Kabel krosowy i kabel przyłączeniowy (łącznie)
10 m
Minimalne odległości od źródeł zakłóceń.
Rodzaj zakłócenia
Minimalna odległość
oświetlenie wysokonapięciowe
30 cm
przewody elektryczne 5kVA (lub więcej)
90 cm
transformatory i silniki
100 cm
Zalecenia dotyczące projektownia sieci
Normy określają szereg czynników, które mają wpływ na jakość transmisji w sieci.
Wyszukaj informacje na pytania:
Jak oznaczamy elementy sieci, czy te informacje muszą być zawarte w dokumentacji sieci?
Pod jakim kątem powinny przecinać się przewody zasilające i sieciowe?
Jaki może być promień zgięcia kabla miedzianego?
Jaki może być promień zgięcia kabla światłowodowego?
Na jaką powierzchnię biurową wystarczy jeden piętrowy punkt rozdzielczy?
Czy obszary robocze mogą być obsłużone z innego piętrowego punktu rozdzielczego?
Jaki obszar obejmuje jeden punkt abonencki wyposażony w 2 gniazda RJ-45?
Jakie są ograniczenia stosowania kabli teleinformatycznych w pomieszczeniach przemysłowych?
Jakie są normy wykonania okablowania w podniesionej podłodze lub podwieszanym suficie?
