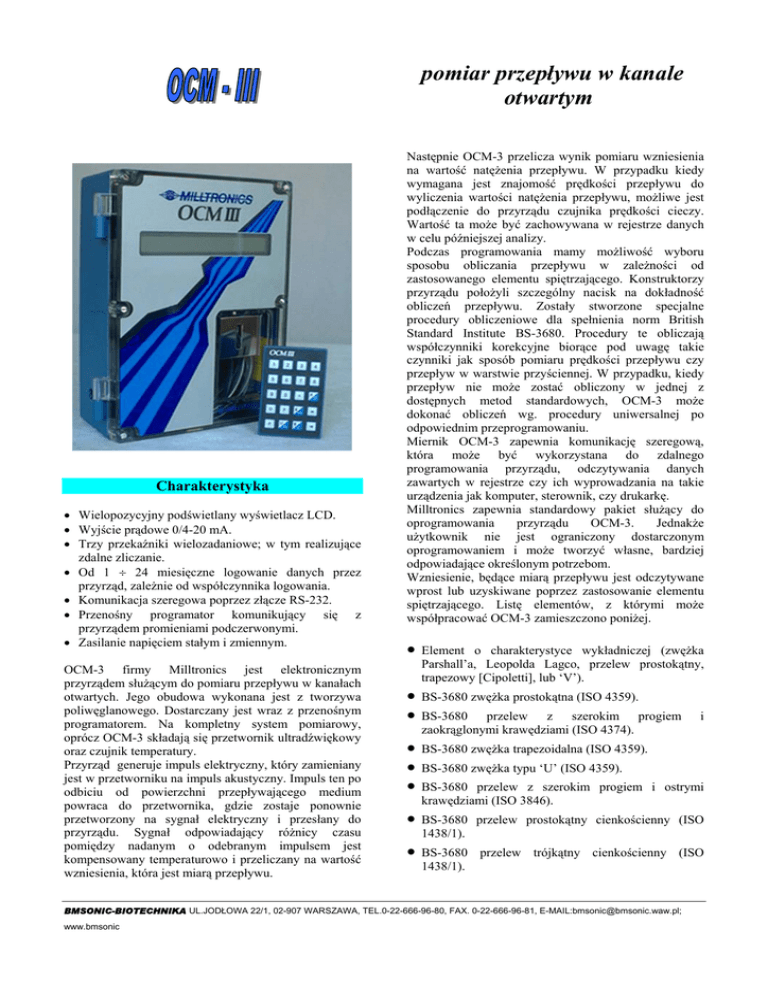

pomiar przepływu w kanale otwartym

pomiar przepływu w kanale
otwartym
Charakterystyka
• Wielopozycyjny podświetlany wyświetlacz LCD.
• Wyjście prądowe 0/4-20 mA.
• Trzy przekaźniki wielozadaniowe; w tym realizujące
zdalne zliczanie.
• Od 1 ÷ 24 miesięczne logowanie danych przez
przyrząd, zależnie od współczynnika logowania.
• Komunikacja szeregowa poprzez złącze RS-232.
• Przenośny programator komunikujący się z
przyrządem promieniami podczerwonymi.
• Zasilanie napięciem stałym i zmiennym.
OCM-3 firmy Milltronics jest elektronicznym
przyrządem służącym do pomiaru przepływu w kanałach
otwartych. Jego obudowa wykonana jest z tworzywa
poliwęglanowego. Dostarczany jest wraz z przenośnym
programatorem. Na kompletny system pomiarowy,
oprócz OCM-3 składają się przetwornik ultradźwiękowy
oraz czujnik temperatury.
Przyrząd generuje impuls elektryczny, który zamieniany
jest w przetworniku na impuls akustyczny. Impuls ten po
odbiciu od powierzchni przepływającego medium
powraca do przetwornika, gdzie zostaje ponownie
przetworzony na sygnał elektryczny i przesłany do
przyrządu. Sygnał odpowiadający różnicy czasu
pomiędzy nadanym o odebranym impulsem jest
kompensowany temperaturowo i przeliczany na wartość
wzniesienia, która jest miarą przepływu.
Następnie OCM-3 przelicza wynik pomiaru wzniesienia
na wartość natężenia przepływu. W przypadku kiedy
wymagana jest znajomość prędkości przepływu do
wyliczenia wartości natężenia przepływu, możliwe jest
podłączenie do przyrządu czujnika prędkości cieczy.
Wartość ta może być zachowywana w rejestrze danych
w celu późniejszej analizy.
Podczas programowania mamy możliwość wyboru
sposobu obliczania przepływu w zależności od
zastosowanego elementu spiętrzającego. Konstruktorzy
przyrządu położyli szczególny nacisk na dokładność
obliczeń przepływu. Zostały stworzone specjalne
procedury obliczeniowe dla spełnienia norm British
Standard Institute BS-3680. Procedury te obliczają
współczynniki korekcyjne biorące pod uwagę takie
czynniki jak sposób pomiaru prędkości przepływu czy
przepływ w warstwie przyściennej. W przypadku, kiedy
przepływ nie może zostać obliczony w jednej z
dostępnych metod standardowych, OCM-3 może
dokonać obliczeń wg. procedury uniwersalnej po
odpowiednim przeprogramowaniu.
Miernik OCM-3 zapewnia komunikację szeregową,
która może być wykorzystana do zdalnego
programowania przyrządu, odczytywania danych
zawartych w rejestrze czy ich wyprowadzania na takie
urządzenia jak komputer, sterownik, czy drukarkę.
Milltronics zapewnia standardowy pakiet służący do
oprogramowania
przyrządu
OCM-3.
Jednakże
użytkownik nie jest ograniczony dostarczonym
oprogramowaniem i może tworzyć własne, bardziej
odpowiadające określonym potrzebom.
Wzniesienie, będące miarą przepływu jest odczytywane
wprost lub uzyskiwane poprzez zastosowanie elementu
spiętrzającego. Listę elementów, z którymi może
współpracować OCM-3 zamieszczono poniżej.
•
•
•
•
•
•
•
•
Element o charakterystyce wykładniczej (zwężka
Parshall’a, Leopolda Lagco, przelew prostokątny,
trapezowy [Cipoletti], lub ‘V’).
BS-3680 zwężka prostokątna (ISO 4359).
BS-3680 przelew z szerokim progiem
zaokrąglonymi krawędziami (ISO 4374).
BS-3680 zwężka trapezoidalna (ISO 4359).
BS-3680 zwężka typu ‘U’ (ISO 4359).
BS-3680 przelew z szerokim progiem i ostrymi
krawędziami (ISO 3846).
BS-3680 przelew prostokątny cienkościenny (ISO
1438/1).
BS-3680 przelew trójkątny cienkościenny (ISO
1438/1).
BMSONIC-BIOTECHNIKA UL.JODŁOWA 22/1, 02-907 WARSZAWA, TEL.0-22-666-96-80, FAX. 0-22-666-96-81, E-MAIL:[email protected];
www.bmsonic
i
pomiar przepływu w kanale
otwartym
•
•
•
•
•
•
•
•
Przelew prostokątny cienkościenny z kontrakcją
boczną.
Kanał o przekroju kołowym wg. charakterystyki
przepływowej liczonej według wzoru Manninga.
Zwężka Palmera-Bowlusa.
Zwężka typu ‘H’.
Charakterystyka uniwersalna przepływ-wzniesienie.
Przekrój × prędkość w kanale prostokątnym.
Przekrój × prędkość w kanale trapezowym.
Przekrój × prędkość
zmodyfikowanym.
w
kanale
trapezowym
Komunikacja: Łącze RS-232 lub bipolarna pętla
prądowa ± 20mA, 300, 600, 1200, 2400, 4800, 9600,
19200 bodów
Logowanie danych: zmiennie co 1, 5, 15, 30 lub 60 min
lub 24 godz.; 31 dni min. 2 lata max.
Wyświetlacz: Podświetlany LCD z dwoma liniami
znakowymi (40 w każdej linii)
Obudowa: CSA typ 4 (NEMA ), IP65 wymiary
209×285×92 mm, poliwęglan
Waga: 2.3 kg
Programator:
Obudowa: 67×100×25 mm, tworzywo ABS
Temperatura pracy: -20°÷50°C
Zasilanie: bateria 9 V (ANSI/NEDA 1604, PP3)
•
•
•
Przekrój × prędkość w kanale typu ‘U’.
Przekrój × prędkość w kanale o ścianach bocznych w
formie nachylonych skrzydeł (skrzydła mewy).
Przetwornik:
•
•
Przekrój × prędkość w kanale typu ‘Jajo’.
Model: ST 25B lub ST25C
Charakterystyka uniwersalna przekrój × prędkość.
Kable:
Przekrój × prędkość w kanale o przekroju koła.
Dane techniczne
OCM-3
Zasilanie: 9 - 30V DC, 8VA max. lub/i 100/115/200/230
V ± 15%, 50/60Hz, 16VA
Zakres: 0.3m min. - 1.2m max.
0.6m min. - 3m max.
Rozdzielczość: 0.2mm
Temperatura pracy: -10°÷60°C
Temperatura przechowywania: -20°÷70°C
Kompensacja temperatury: czujnik temperatury TS-2,
LTS-1 lub LTS-1C
Programowanie: poprzez przenośny programator i łącze
komunikacyjne
Wejścia: czujnik prędkości i pomocniczy pomiar
wzniesienia; wejście programowalne o rozpiętości
0÷10V, rozdzielczość: 2.7mV
Przetwornik: kabel koncentryczny RG-62U, max.
długość-183 m musi być prowadzony w uziemionym
korycie metalowym
Czujnik temperatury: Belden 8760, 1 parowa skrętka
ekranowana, 18 WG, max. długość 183 m
Komunikacja:
RS 232: Belden 9925, 3 ekranowane żyły, 24 AGW
Pętla bipolarna: Belden 9552, 2 parowa skrętka
ekranowana, 18 WG
Wyjścia: przetwornik ultradźwiękowy-44 kHz, 400V
impuls o czasie trwania 0.1 ms
aparatura - zakres: 0/4÷20 mA
- rozdzielczość: 5µA
- max. obciążenie: 1kΩ
- izolacja: 300V AC
3 przekaźniki sygnalizacyjno-alarmowe, 8A
przy 250V lub 30V DC
wyjście DC: +24V DC
BMSONIC-BIOTECHNIKA UL.JODŁOWA 22/1, 02-907 WARSZAWA, TEL.0-22-666-96-80, FAX. 0-22-666-96-81, E-MAIL:[email protected];
www.bmsonic
pomiar przepływu w kanale
otwartym
Wymiary
209 mm
(8,2”)
16 mm
(0,6”)
106 mm
(4,2”)
śruby pokrywy
6 sztuk
172 mm
(6,8”)
91 mm
(3,6”)
285 mm
(11,2”)
programator
267 mm
(10,5”)
miejsce na
wprowadzenie kabli
pokrywa
wkręty mocujące
dostęp po zdjęciu pokrywy obudowa CSA 4
poliwęglan
wkręty mocujące
Komunikacja
OCM-III zapewnia komunikację szeregową zarówno
poprzez bipolarna pętlę prądową jak i poprzez
standardowe złącze RS232. Może ona być wykorzystana
zarówno do wyprowadzania danych z miernika na
drukarkę czy ekran, a także do zdalnego programowania
urządzenia poprzez takie urządzenia jak sterownik
programowalny czy komputer.
Używając bipolarnej pętli prądowej uzyskujemy zasięg
do 1500m, co jest istotną różnicą w stosunku do
osiągalnej przy łączu RS232 odległości 15 m. Po
przyłączeniu pętli prądowej do konwertera CVCC
otrzymujemy również format transmisji odpowiadający
złączu RS 232.
OCM-III można zaprogramować w celu periodycznego
drukowania wielkości mierzonych przez przyrząd.
Typowy wydruk może przyjąć poniższy format.
Czas:
Data:
Nr pkt. pom.:
Wzniesienie:
Prędkość*:
Temperatura:
Natężenie przepływu:
Suma przepływu:
*
godz: min: sek
dzień/msc/rok
# jednostek
# jednostek
# jednostek
# jednostek
# jednostek
# jednostek
Dla zastosowań z czujnikiem prędkości.
OCM-3
RS-232
LUB
bipolarna pętla prądowa
CVCC**
LUB
mikrokomputer
użytkownika*
drukarka
szeregowa
mikrokomputer
użytkownika*
opcjonalna drukarka szeregowa
* Dostępne specjalne oprogramowanie użytkowe
** Zapewnia konwersję na format RS-232 lub 422
BMSONIC-BIOTECHNIKA UL.JODŁOWA 22/1, 02-907 WARSZAWA, TEL.0-22-666-96-80, FAX. 0-22-666-96-81, E-MAIL:[email protected];
www.bmsonic
pomiar przepływu w kanale
otwartym
Połączenia
PODŁĄCZENIE PRZETWORNIKA
Max długość kabla – 183 m, typ RG 62U.
Max obciążenie 1 kΩ.
Musi być prowadzony w uziemionych, metalowych
korytkach z dala od innych przewodów (za wyjątkiem
kabla czujnika temperatury).
OCM-3
TB 1
Czujnik temperatury stosowany jest w celu kompensacji
wpływu zmian temperatury powietrza w przestrzeni
pomiędzy przetwornikiem, a powierzchnią mierzonego
medium.
PODŁĄCZENIE CZUJNIKA TEMPERATURY
Max długość kabla – 183 m, typ Belden 8760 1 parowa
skrętka ekranowana 18 AGW.
OCM-3
TB 1
Kabel może być prowadzony razem z przewodem
przetwornika w uziemionym metalowym korytku.
Ekran łączyć tylko na listwie miernika OCM-III.
ZASILANIE DC
ZASILANIE AC
200 V
115 V
230 V
OFF
100 V
SW 1
OCM-3
TB 1
OCM-3
TB 1
negatywny impuls (TB1-24)
może być uziemiony (TB1-34)
nap. zasilania DC
od 9 do 30 V
Wybór napięcia zasilania AC
przełącznikiem SW 1
100/115/200/230 V AC, 50/60 Hz
BMSONIC-BIOTECHNIKA UL.JODŁOWA 22/1, 02-907 WARSZAWA, TEL.0-22-666-96-80, FAX. 0-22-666-96-81, E-MAIL:[email protected];
www.bmsonic
pomiar przepływu w kanale
otwartym
Połączenia cd.
WYJŚCIE PRĄDOWE
OCM-3
TB 1
Izolowane wyjście prądowe 0/4-20 mA,
max obciążenie 1 k Ω.
Ekran łączyć tylko na listwie OCM-3.
PODŁĄCZENIE CZUJNIKA PRĘDKOŚCI
Wejście napięciowe
Wejście prądowe
typowy sygnał napięciowy 1...5 V
z czujnika prędkości
PODŁĄCZENIE DODATKOWEGO POMIARU WZNIESIENIA
Wejście napięciowe
typowy sygnał napięciowy 1...5V
od pomocniczego pomiaru wzniesienia
Wejście prądowe
typowy sygnał prądowy 4...20mA od
pomocniczego pomiaru wzniesienia
należy dodać rezystor ustalający,
np. 250 Ω dla 1...5V przy 4...20mA
