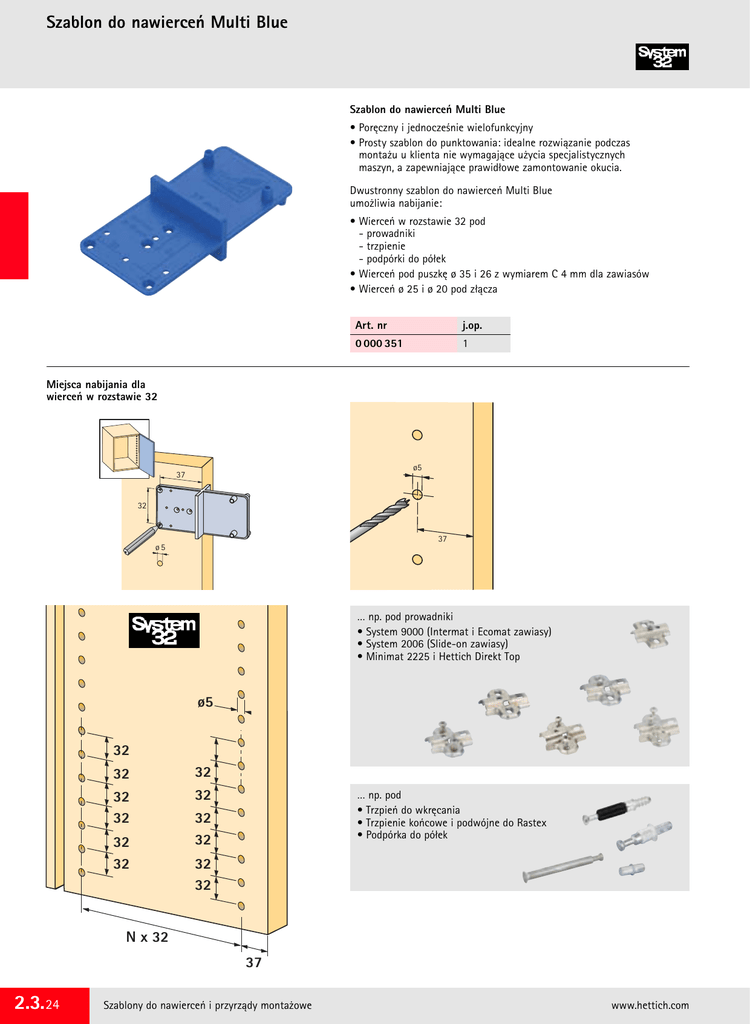

Szablon do nawierceń Multi Blue

Szablon do nawierceń Multi Blue
Szablon do nawierceń Multi Blue
• Poręczny i jednocześnie wielofunkcyjny
• Prosty szablon do punktowania: idealne rozwiązanie podczas
montażu u klienta nie wymagające użycia specjalistycznych
maszyn, a zapewniające prawidłowe zamontowanie okucia.
Dwustronny szablon do nawierceń Multi Blue
umożliwia nabijanie:
• Wierceń w rozstawie 32 pod
- prowadniki
- trzpienie
- podpórki do półek
• Wierceń pod puszkę ø 35 i 26 z wymiarem C 4 mm dla zawiasów
• Wierceń ø 25 i ø 20 pod złącza
Art. nr
j.op.
0 000 351
1
Miejsca nabijania dla
wierceń w rozstawie 32
ø5
37
32
37
ø5
… np. pod prowadniki
• System 9000 (Intermat i Ecomat zawiasy)
• System 2006 (Slide-on zawiasy)
• Minimat 2225 i Hettich Direkt Top
ø5
32
32
32
32
32
32
32
32
… np. pod
• Trzpień do wkręcania
• Trzpienie końcowe i podwójne do Rastex
• Podpórka do półek
32
32
32
32
N x 32
37
2.3. 24
Szablony do nawierceń i przyrządy montażowe
www.hettich.com
Szablon do nawierceń Multi Blue
Miejsce nabijania
dla wierceń pod puszkę o średnicy 35 mm
i odległości puszki C = 4 mm
4
... np. pod zawiasy typu
• Intermat
• Ecomat
• Slide-on
ø35
ø
35
37
21,5
21,5
21,5
Miejsce nabijania
dla wierceń pod puszkę o średnicy 26 mm
i odległości puszki C = 4 mm
... np. pod zawiasy typu
• Intermat 9924
• Minimat
17
ø26
28
ø2
6
4
17
17
Miejsce nabijania
dla wierceń ø 25 mm
... np. pod złącza
• Rastex 25
33,5
28
ø25
ø25
33,5
33,5
Miejsce nabijania
dla wierceń ø 20 mm
... np. pod złącza
• VB 35
• VB 135
9,5
ø20
37
ø20
9,5
9,5+0,5
