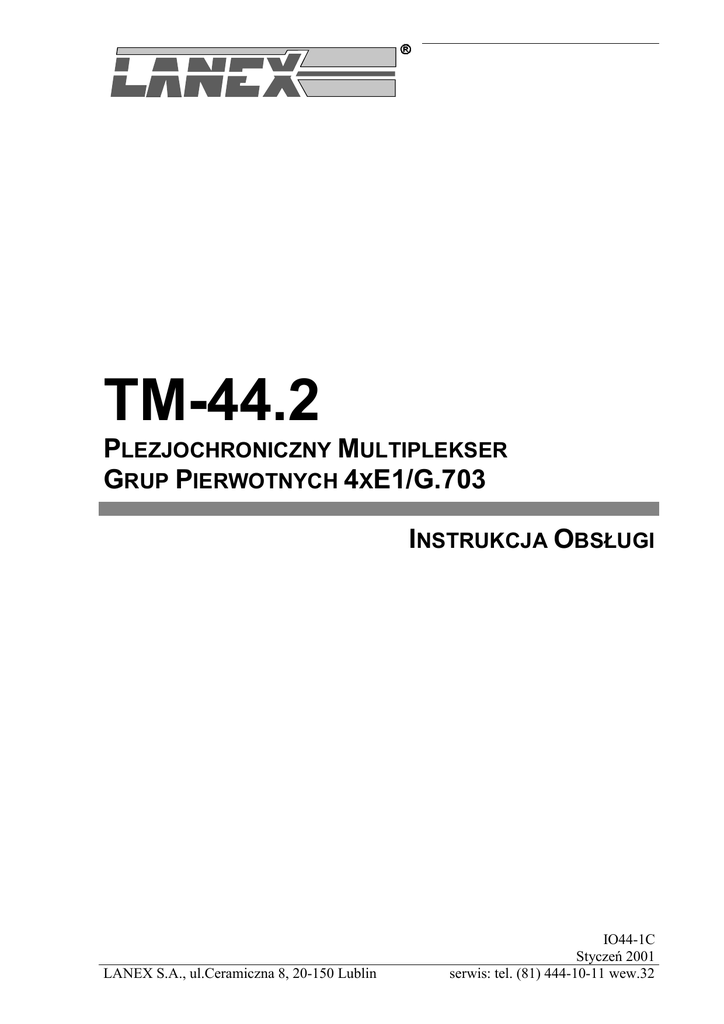

IO44-1c

TM-44.2
PLEZJOCHRONICZNY MULTIPLEKSER
GRUP PIERWOTNYCH 4XE1/G.703
INSTRUKCJA OBSŁUGI
LANEX S.A., ul.Ceramiczna 8, 20-150 Lublin
IO44-1C
Styczeń 2001
serwis: tel. (81) 444-10-11 wew.32
PLEZJOCHRONICZNY MULTIPLEKSER GRUP PIERWOTNYCH 4XE1/G.703
INSTRUKCJA OBSŁUGI
Spis treści
1
OGÓLNA CHARAKTERYSTYKA .......................................................................................................... 1
1.1
1.2
1.3
1.4
2
ZŁĄCZA I WSKAŹNIKI DIODOWE ...................................................................................................... 6
2.1
2.2
2.3
3
WSTĘP ....................................................................................................................................................... 6
ŚCIANKA PRZEDNIA.................................................................................................................................... 6
ŚCIANKA TYLNA ........................................................................................................................................ 7
OPIS FUNKCJONALNY............................................................................................................................ 8
3.1
3.2
3.3
4
PRZEZNACZENIE......................................................................................................................................... 1
PODSTAWOWE CECHY URZĄDZENIA ........................................................................................................... 1
PRZYKŁADY ZASTOSOWAŃ ........................................................................................................................ 3
OZNACZANIE ............................................................................................................................................. 5
TRANSMISJA SYGNAŁÓW SKŁADOWYCH 2,048 MBIT/S ............................................................................ 10
KANAŁY DODATKOWE ............................................................................................................................. 10
UKŁADY DIAGNOSTYCZNE I SYGNALIZACYJNE ........................................................................................ 11
INSTALACJA I OBSŁUGA ..................................................................................................................... 15
4.1 WARUNKI PRACY ..................................................................................................................................... 15
4.2 INSTALACJA ............................................................................................................................................. 15
4.3 WYBÓR IMPEDANCJI WEJŚCIOWEJ I WYJŚCIOWEJ ..................................................................................... 16
4.4 ZASILANIE ............................................................................................................................................... 17
4.4.1
Zasilanie z sieci energetycznej....................................................................................................... 17
4.4.2
Zasilanie ze źródła prądu stałego.................................................................................................. 17
4.5 DOŁĄCZANIE LINII ŚWIATŁOWODOWEJ .................................................................................................... 19
4.6 DOŁĄCZANIE KABLI ELEKTRYCZNYCH ..................................................................................................... 21
4.7 ZASIĘG TRANSMISJI.................................................................................................................................. 22
5
KONFIGURACJA MULTIPLEKSERA ZA POMOCĄ APLIKACJI ZARZĄDZAJĄCYCH......... 23
6
DANE TECHNICZNE .............................................................................................................................. 24
6.1 PARAMETRY ELEKTRYCZNE INTERFEJSU E1/G.703.................................................................................. 24
6.2 PARAMETRY INTERFEJSU OPTYCZNEGO ................................................................................................... 25
6.3 PARAMETRY MECHANICZNE..................................................................................................................... 25
6.4 WYMAGANIA ŚRODOWISKOWE ................................................................................................................ 26
6.4.1
Eksploatacja .................................................................................................................................. 26
6.4.2
Transport ....................................................................................................................................... 26
6.4.3
Przechowywanie ............................................................................................................................ 26
6.5 KOMPATYBILNOŚĆ ELEKTROMAGNETYCZNA ........................................................................................... 27
6.6 ZASILANIE ............................................................................................................................................... 27
IO44-1C
I
Styczeń 2001
PLEZJOCHRONICZNY MULTIPLEKSER GRUP PIERWOTNYCH 4XE1/G.703
INSTRUKCJA OBSŁUGI
Spis rysunków
RYS. 1. WYGLĄD PRZEDNIEJ ŚCIANKI URZĄDZENIA .................................................................................................1
RYS. 2. WYGLĄD TYLNEJ ŚCIANKI URZĄDZENIA ......................................................................................................2
RYS. 3. ZASTOSOWANIE MULTIPLEKSERÓW TM-44 W SIECIACH TELEFONICZNYCH .................................................3
RYS. 4. ZASTOSOWANIE MULTIPLEKSERÓW TM-44 DO POŁĄCZENIA CENTRAL TELEFONICZNYCH I SIECI
KOMPUTEROWYCH Z WYKORZYSTANIEM SIECI SDH ......................................................................................4
RYS. 5. WYGLĄD I OPIS PRZEDNIEJ ŚCIANKI URZĄDZENIA ........................................................................................6
RYS. 6. WYGLĄD I OPIS TYLNEJ ŚCIANKI URZĄDZENIA .............................................................................................7
RYS. 7. SCHEMAT BLOKOWY MULTIPLEKSERA TM-44.............................................................................................9
RYS. 8. GRAF DZIAŁANIA UKŁADU SYGNALIZACJI ALARMU PILNEGO I NIEPILNEGO. ..............................................14
RYS. 9. INSTALACJA MULTIPLEKSERA W STOJAKU 19’’ LUB 21’’ ...........................................................................15
RYS. 10. ROZMIESZCZENIE ZWIERACZY NA PŁYCIE GŁÓWNEJ MULTIPLEKSERA TM-44 .........................................16
RYS. 11. PRZYKŁADY PODŁĄCZENIA BATERII ZASILAJĄCEJ....................................................................................18
IO44-1C
II
Styczeń 2001
PLEZJOCHRONICZNY MULTIPLEKSER GRUP PIERWOTNYCH 4XE1/G.703
INSTRUKCJA OBSŁUGI
Wykaz użytych skrótów
AIS
ETSI
GND
ITU-T
ZSO
USR
ALP
ALN
IO44-1C
Alarm Indication Signal
European Telecomunications Standards Institute
Ground
International Telecomunication Union – Telecomunication Standardization Sector
Zanik sygnału odbieranego
Utrata synchronizacji ramki
Alarm pilny
Alarm niepilny
III
Styczeń 2001
PLEZJOCHRONICZNY MULTIPLEKSER GRUP PIERWOTNYCH 4XE1/G.703
INSTRUKCJA OBSŁUGI
Bezpieczeństwo użytkowania
Multiplekser TM-44 został zaprojektowany i przetestowany, w zakresie bezpieczeństwa
użytkowania, zgodnie z normą PN-93/T-42107 (IEC950). Spełnia wymogi bezpieczeństwa
klasy I.
Kabel zasilający powinien być zawsze podłączony do źródła zasilania poprzez
gniazdo wtyczkowe z bolcem zerującym. Dopuszcza się podłączenie do sieci nie
posiadającej bolca zerującego pod warunkiem doprowadzenia uziemienia do zacisku
uziemiającego umieszczonego na tylnej ściance urządzenia.
Niedopuszczalne jest jednoczesne stosowanie uziemienia i zerowania poprzez sznur
sieciowy.
Uwaga: Podwójny bezpiecznik - biegun/zero. Każdy przewód sieciowy zabezpieczony
jest oddzielnym bezpiecznikiem topikowym umieszczonym wewnątrz urządzenia. W
razie uszkodzenia tylko jednego z bezpieczników, pozostałe elementy mogą pozostawać
pod napięciem.
Niektóre elementy zasilacza umieszczone na płytce drukowanej znajdują się na potencjale sieci zasilającej.
W celu uniknięcia kontaktu z elementami będącymi pod napięciem, należy zawsze przed
zdjęciem pokrywy obudowy, odłączyć zasilanie.
Urządzenie nie posiada wmontowanego układu rozłączającego. Układ taki powinien
znajdować się na zewnątrz urządzenia.
W przypadku kiedy urządzenie jest zasilane z sieci energetycznej 220V, wtyczka na
sznurze zasilającym służy jako element rozłączający a gniazdo wtyczkowe powinno być
usytuowane w pobliżu urządzenia i być łatwo dostępne dla obsługi.
W przypadku kiedy urządzenie jest zasilane ze źródła prądu stałego, łatwo dostępny
układ rozłączający powinien być wmontowany w stałe okablowanie na zewnątrz urządzenia.
Promieniowanie emitowane przez nadajnik laserowy jest szkodliwe dla wzroku !
Pod żadnym pozorem nie należy patrzeć na nieosłonięte gniazdo, do którego nie
jest dołączone złącze światłowodowe.
IO44-1C
IV
Styczeń 2001
PLEZJOCHRONICZNY MULTIPLEKSER GRUP PIERWOTNYCH 4XE1/G.703
INSTRUKCJA OBSŁUGI
1 Ogólna charakterystyka
1.1
Przeznaczenie
Multiplekser TM-44 jest urządzeniem pozwalającym na zrealizowanie w pełni dupleksowej transmisji czterech niezależnych sygnałów cyfrowych o przepływności binarnej 2,048
Mbit/s każdy za pośrednictwem linii światłowodowej. Wyposażony jest w cztery dwutorowe
interfejsy zgodne z zaleceniem ITU-T G.703.
Multipleksery TM-44 mogą współpracować z krotnicami PCM-30, lub dowolnymi innymi źródłami sygnału o przepływności 2,048 Mbit/s wyposażonymi w analogiczne interfejsy.
Jest całkowicie przeźroczysty dla treści przesyłanego sygnału; może to być sygnał nieramkowany lub dowolnie ramkowany - pod warunkiem, że spełnia wymagania zawarte w zaleceniu
G.703.
Transmisja sygnału optycznego może odbywać się za pośrednictwem:
• pary światłowodów wielomodowych 50/125 lub 62,5/125 µm,
• pary światłowodów jednomodowych,
• pojedynczego światłowodu jednomodowego - z wykorzystaniem techniki WDM
1310/1550 nm.
1.2
Podstawowe cechy urządzenia
Urządzenie wyposażone jest w 4 porty liniowe 2.048 Mbit/s zgodne z ITU-T G.703 oraz
port światłowodowy.
Multiplekser może być wyposażony w dodatkowy moduł zarządzania pozwalający zarządzać urządzeniem lokalnie i zdalnie z poziomu terminala VT100, telnetu, stacji HP
OpenView lub przeglądarki WWW.
Multiplekser może być zasilany napięciem stałym 48V lub napięciem przemiennym z
sieci energetycznej 220V.
Urządzenie dostępne jest w obudowie wolnostojącej o wymiarach 434 x 188 x 44 mm.
Obudowa posiada możliwość przykręcenia uchwytów do mocowania w stojaku 19’’ lub 21’’.
Na przedniej ściance urządzenia znajduje się grupa wskaźników świetlnych oraz złącza
nadzoru.
V.35/RS-449/X.21/RS-232
MULTIPLEKSER 4xE1
ZŁĄCZA NADZORU
ZASILANIE
TM- 44
10BASE-T
MDI-X
RS-232
DCE
1. TD+
2. TD3. RD+
6. RD-
2. RxD
3. TxD
5. SG
10BASE-T
RS-232
ZS1
ZS2
ZS3
ZS4
ZSO
USR
10-3
ALZ
ALP
ALN
PALP
PALN
RCV
ZMN
10 -6
PKAL
LNK
Rys. 1. Wygląd przedniej ścianki urządzenia
IO44-1C
1
Styczeń 2001
PLEZJOCHRONICZNY MULTIPLEKSER GRUP PIERWOTNYCH 4XE1/G.703
INSTRUKCJA OBSŁUGI
Na tylnej ściance multipleksera znajdują się gniazda portów liniowych, złącza optyczne,
gniazdo do podłączenia zewnętrznych alarmów oraz gniazda zasilania.
P1
P2
P3
P4
- 48V DC
~ 220V AC
Rys. 2. Wygląd tylnej ścianki urządzenia
IO44-1C
2
Styczeń 2001
PLEZJOCHRONICZNY MULTIPLEKSER GRUP PIERWOTNYCH 4XE1/G.703
INSTRUKCJA OBSŁUGI
1.3
Przykłady zastosowań
Centrala telefoniczna
4 x E1/G.703
Linia światłowodowa
V.3 5/RS-4 49 /X .2 1/RS-2 32
MULTIPLEKSER 4xE1
ZŁĄCZA NADZORU
ZASILANIE
T M- 44
10BASE-T
MDI-X
RS-232
DCE
1. TD+
2. TD3. RD+
6. RD-
2. RxD
3. TxD
5. SG
10 BAS E- T
RS- 232
ZS1
ZS 2
ZS 3
ZS 4
ZSO
USR
-3
10
AL Z
AL P
A LN
PAL P
PALN
RCV
ZMN
-6
10
PK AL
LNK
TM-44
V.3 5/RS-44 9/X .2 1/RS-2 32
MULTIPLEKSER 4xE1
ZŁĄCZA NADZORU
ZASILANIE
T M- 44
10BASE-T
MDI-X
RS-232
DCE
1. TD+
2. TD3. RD+
6. RD-
2. RxD
3. TxD
5. SG
10B AS E- T
RS- 232
ZS1
ZS 2
ZS 3
ZS4
ZSO
USR
-3
10
AL Z
AL P
AL N
PAL P
PALN
RCV
ZMN
10
-6
PK AL
LNK
TM-44
4 x E1/G.703
Centrala telefoniczna
Rys. 3. Zastosowanie multiplekserów TM-44 w sieciach telefonicznych
IO44-1C
3
Styczeń 2001
PLEZJOCHRONICZNY MULTIPLEKSER GRUP PIERWOTNYCH 4XE1/G.703
INSTRUKCJA OBSŁUGI
Router
G.703
Centrala telefoniczna
Ethernet
Linia światłowodowa
G.703
V.35/RS- 44 9/X .21/RS -23 2
MULTIPLEKSER 4xE1
ZŁĄCZA NADZORU
ZASILANIE
V.3 5/RS -44 9/X .2 1/RS-2 32
ZASILANIE
T M-4 4
10BASE-T
MDI-X
RS-232
DCE
1. TD+
2. TD3. RD+
6. RD-
2. RxD
3. TxD
5. SG
T M- 44
MULTIPLEKSER 4xE1
ZŁĄCZA NADZORU
10B AS E-T
RS- 232
ZS1
ZS 2
ZS 3
ZS4
ZSO
USR
-3
10
AL Z
AL P
AL N
PALP
PALN
10
-6
RS-232
DCE
1. TD+
2. TD3. RD+
6. RD-
2. RxD
3. TxD
5. SG
1 0BA SE- T
ZS 1
RS- 23 2
ZS 2
ZS 3
ZS 4
ZS O
US R
-3
10
AL Z
AL P
A LN
PAL P
PAL N
RCV
-6
ZMN
10
PK AL
L NK
PK AL
RCV
ZMN
10BASE-T
MDI-X
TM-44
LNK
TM-44
4 x E1/G.703
Ring SDH
Krotnica
transferowa
Krotnica
transferowa
4 x E1/G.703
Linia światłowodowa
V.3 5/RS-4 49 /X .21/RS-2 32
G.703
MULTIPLEKSER 4xE1
ZŁĄCZA NADZORU
ZASILANIE
T M- 44
10BASE-T
MDI-X
RS-232
DCE
1. TD+
2. TD3. RD+
6. RD-
2. RxD
3. TxD
5. SG
10 BAS E- T
RS- 232
ZS1
ZS 2
ZS 3
ZS 4
ZSO
USR
-3
10
AL Z
AL P
A LN
PAL P
PALN
RCV
ZMN
10
-6
PK AL
LNK
TM-44
Centrala telefoniczna
V.35 /RS -44 9/X .2 1/RS-2 32
ZASILANIE
Ethernet
TM -4 4
Router
MULTIPLEKSER 4xE1
ZŁĄCZA NADZORU
G.703
10BASE-T
MDI-X
RS-232
DCE
1. TD+
2. TD3. RD+
6. RD-
2. RxD
3. TxD
5. SG
10B AS E-T
RS-2 32
ZS 1
ZS 2
ZS3
ZS4
ZS O
US R
-3
10
AL Z
AL P
AL N
PA LP
PALN
RCV
ZMN
-6
10
PK AL
LNK
TM-44
Rys. 4. Zastosowanie multiplekserów TM-44 do połączenia central telefonicznych i sieci
komputerowych z wykorzystaniem sieci SDH
IO44-1C
4
Styczeń 2001
PLEZJOCHRONICZNY MULTIPLEKSER GRUP PIERWOTNYCH 4XE1/G.703
INSTRUKCJA OBSŁUGI
1.4
Oznaczanie
TM-44-2-X
Typ elementów optoelektronicznych
2 - ELED 1310 nm / 2 światłowody wielo- lub jednomodowe
3 - LD 1310 nm / 2 światłowody jednomodowe
4 - LD 1550 nm / 2 światłowody jednomodowe
5 - LD WDM 1310/1550 nm / pojedynczy światłowód jednomodowy
6 - LD WDM 1550/1310 nm / pojedynczy światłowód jednomodowy
Wersja produkcyjna
Przykład oznaczenia:
TM-44-2-2
- multiplekser wyposażony w diodę elektroluminescencyjną o długości fali 1300 nm.
Uwaga: 1. Ilekroć w niniejszej instrukcji użyte jest oznaczenie zawierające literę "X"
zamiast odpowiadającej jej cyfrze, oznacza to, że cecha określona w tym
miejscu oznaczenia jest nieistotna z punktu widzenia omawianego parametru i może przybrać dowolną wartość z zakresu podanego powyżej. Jednakże symbol urządzenia podawany w zamówieniu musi zawierać wyłącznie
cyfry po symbolu producenta "TM" (wszystkie cechy zamawianego urządzenia muszą być sprecyzowane).
2. Urządzenia w wersji WDM muszą być zamawiane parami, tzn. X = 5
(1310/1550) i X = 6 (1550/1310)
IO44-1C
5
Styczeń 2001
PLEZJOCHRONICZNY MULTIPLEKSER GRUP PIERWOTNYCH 4XE1/G.703
INSTRUKCJA OBSŁUGI
2 Złącza i wskaźniki diodowe
2.1
Wstęp
Wersje urządzeń przeznaczone do pracy z dwuwłóknową linią światłowodową różnią
się między sobą typem użytych elementów optycznych. Nie występują różnice w konstrukcji
mechanicznej.
Wersję urządzenia przeznaczonego do współpracy z jednowłóknową linią światłowodową wyróżnia to, że posiada tylko jedno złącze do podłączenia światłowodu. Drugie złącze
jest zaślepione.
2.2
Ścianka przednia
V.35/RS-449/X.21/RS-232
MULTIPLEKSER 4xE1
ZŁĄCZA NADZORU
ZASILANIE
TM-44
10B ASE-T
MD I-X
RS-232
DCE
1. TD+
2. TD3. RD+
6. RD-
2. RxD
3. TxD
5. SG
1
10BASE-T
RS-232
ZS1
ZS2
ZS3
ZS4
ZSO
USR
-3
10
ALZ
ALP
ALN
PALP
PALN
RCV
10 -6
ZMN
PKAL
LNK
2
3
4
1 - dioda sygnalizująca zasilanie urządzenia
2 - zestaw złącz nadzoru
3 - grupa diod sygnalizacyjnych:
ZSx – zanik sygnału przychodzącego w kanale x
ZSO – zanik sygnału na wejściu odbiornika optycznego
ZMN– zanik mocy emitowanej nadajnika optycznego
USR – utrata synchronizacji ramki odbieranego sygnału
10-3 – przekroczenie stopy błędów 10-3
10-6 – przekroczenie stopy błędów 10-6
AIS – odbioru sygnału AIS
grupa diod sygnalizujących stany alarmowe:
ALP – alarm pilny
PALP – przypomnienie alarmu pilnego
ALN – alarm niepilny
PALN – przypomnienie alarmu niepilnego
4-
PKAL – przycisk kasowania alarmu
Rys. 5. Wygląd i opis przedniej ścianki urządzenia
IO44-1C
6
Styczeń 2001
PLEZJOCHRONICZNY MULTIPLEKSER GRUP PIERWOTNYCH 4XE1/G.703
INSTRUKCJA OBSŁUGI
2.3
Ścianka tylna
P1
P2
P3
P4
- 48V DC
1
2
3
4
5
~ 220V AC
6
7
1 - wejście odbiornika optycznego
2 - wyjście nadajnika optycznego
3 - wejście/wyjście sygnału liniowego niesymetrycznego 75Ω - złącze 1,6/5,6 oraz
wejście/wyjście sygnału liniowego symetrycznego 120Ω - złącze żeńskie DB-9
4 - złącze sygnalizacji alarmów ALP i ALN
5 - złącze z mocowaniem śrubowym do podłączenia źródła zasilania prądu stałego 48V
6 - gniazdo zasilania sieciowego 220V
7 - zacisk uziemienia
Rys. 6. Wygląd i opis tylnej ścianki urządzenia
IO44-1C
7
Styczeń 2001
PLEZJOCHRONICZNY MULTIPLEKSER GRUP PIERWOTNYCH 4XE1/G.703
INSTRUKCJA OBSŁUGI
3 Opis funkcjonalny
Multiplekser TM-44 realizuje następujące funkcje:
1. przetwarzanie sygnałów elektrycznych o przepływności 2,048 Mbit/s w kodzie trzypoziomowym HDB-3 na sygnał cyfrowy w kodzie naturalnym;
2. multipleksowanie czterech strumieni danych o przepływności 2,048 Mbit/s zgodnie z
zaleceniem G.742;
3. kodowanie w kodzie 5B/6B;
4. przetwarzanie sygnału elektrycznego na optyczny;
5. odbiór sygnału optycznego i przetworzenie go na sygnał elektryczny;
6. w wersji WDM połączenie i rozdział sygnałów optycznych obu kierunków transmisji;
7. dekodowanie strumienia danych zakodowanych w kodzie 5B/6B;
8. demultipleksowanie czterech strumieni danych o przepływności 2,048 Mbit/s;
9. kodowanie strumienia danych o przepływności 2,048 Mbit/s w kodzie HDB-3;
10. kontrola i sygnalizacja podstawowych parametrów pracy multipleksera i generowanie
alarmów w razie wystąpienia niesprawności.
Schemat blokowy multipleksera przedstawiony jest na rys. 7.
IO44-1C
8
Styczeń 2001
IO44-1C
9
PAN
PAP
ZS1 ZS2 ZS3 ZS4
ZSO ZMNUSR 10-3 10-6
UKLAD SYGNALIZACJI
2048kbit/s
ALP PALPALN PALN
2048kbit/s
PKAL
DEMUX
MUX
Zo
Do
Zn
Dn
-12V
+12V
+5V
8448kbit/s
Zasilacz
220V AC
lub 48V DC
10137kbod
PLEZJOCHRONICZNY MULTIPLEKSER GRUP PIERWOTNYCH 4XE1/G.703
INSTRUKCJA OBSŁUGI
Rys. 7. Schemat blokowy multipleksera TM-44
Styczeń 2001
PLEZJOCHRONICZNY MULTIPLEKSER GRUP PIERWOTNYCH 4XE1/G.703
INSTRUKCJA OBSŁUGI
3.1
Transmisja sygnałów składowych 2,048 Mbit/s
Sygnał trzypoziomowy w kodzie HDB-3 odebrany z linii (stłumiony i zniekształcony)
regenerowany jest amplitudowo i czasowo w bloku RN. Z sygnału tego wyławiany jest także
przebieg zegarowy o częstotliwości 2,048 MHz. Zregenerowany sygnał jest następnie dekodowany w bloku dekodera DHDB3 do postaci kodu naturalnego NRZ.
Cztery strumienie danych o przepływnościach binarnych 2,048 Mbit/s są następnie
wprowadzane do ramki w multiplekserze MUX. Ramka zgodna jest z zaleceniem G.742.
Zespolony sygnał zawierający cztery sygnały składowe ma przepływność binarną 8,448
Mbit/s.
W celu nadania sygnałowi własności statystycznych dogodnych do transmisji w światłowodzie jest on kodowany w koderze K5B6B. Stosowany jest kod 5B/6B.
Tak uformowany sygnał wyjściowy o szybkości modulacji 10,1376 Mbod moduluje prąd
nadawczego przetwornika optoelektronicznego i poprzez rozłączne złącze światłowodowe
nadawany jest w tor optyczny.
W wersji z nadajnikiem laserowym wyjściowa moc optyczna jest stabilizowana przez
układ sprzężenia zwrotnego, zawierający fotodiodę monitorującą.
W kierunku przeciwnym sygnał optyczny stłumiony w torze światłowodowym przetwarzany jest na prąd przez fotodiodę p-i-n i wzmacniany we wzmacniaczu odbiorczym OO.
Układ regeneratora odbiorczego RO dokonuje regeneracji amplitudowej i czasowej oraz odtwarza przebieg zegarowy o częstotliwości 10,137 MHz.
Dekoder D5B6B odtwarza pierwotną postać sygnału. Na podstawie porównania sygnału
odebranego z zastosowaną regułą kodowania wykrywa także błędy transmisji.
Cztery sygnały składowe o przepływnościach 2,048 Mbit/s każdy wyławiane są z ramki
w demultiplekserze DEMUX. Są one następnie kodowane w kodzie HDB-3 i nadawane w
linie (symetryczne lub koncentryczne).
W celu dostosowania multipleksera do współpracy z linią symetryczną o impedancji 120
Ω lub koncentryczną o impedancji 75 Ω multiplekser wyposażony jest w elementy dopasowujące przełączane za pomocą zwieraczy.
3.2
Kanały dodatkowe
W układzie multipleksującym tworzona jest ramka, w której znajdują się dwa bity, które
wykorzystywane są do utworzenia dodatkowych dwóch synchronicznych dwukierunkowych
kanałów transmisji danych o szybkości 10 kbit/s każdy.
Jeden z nich wykorzystywany jest do przesyłania sygnału alarmu do urządzenia zdalnego.
Drugi został zarezerwowany do wykorzystania dla komunikacji pomiędzy układami nadzoru urządzenia lokalnego i urządzenia zdalnego.
IO44-1C
10
Styczeń 2001
PLEZJOCHRONICZNY MULTIPLEKSER GRUP PIERWOTNYCH 4XE1/G.703
INSTRUKCJA OBSŁUGI
3.3
Układy diagnostyczne i sygnalizacyjne
Multiplekser TM-44 dokonuje - bez przerywania transmisji - automatycznej kontroli następujących parametrów:
1. Obecność sygnału nadawczego z urządzenia współpracującego od strony każdego interfejsu E1/G.703
2. Obecność sygnału optycznego z linii światłowodowej
3. Zanik mocy nadajnika laserowego ( tylko dla urządzeń z nadajnikiem laserowym )
4. Stopa błędów sygnału odebranego z linii światłowodowej. Sygnalizowane jest przekroczenie jednego z dwóch progów:
• 10-6
• 10-3
5. Obecność sygnału fazowania ramki
Wykrycie niesprawności powoduje wygenerowanie alarmu "niepilnego" (informującego
o stanie awaryjnym nie powodującym przerwy w transmisji) lub "pilnego" (oznaczającego
przerwę w transmisji - konieczna natychmiastowa interwencja obsługi).
Wystąpienie alarmu "pilnego" powoduje jednoczesne wysłanie "w przód" sygnału inhibicji alarmów AIS (ciąg 1111...). Kryteria wysyłania i kierunek wysyłania sygnału AIS określa
tabela I.
Multiplekser wyposażony jest w panel służący do sygnalizacji stanów alarmowych. Sygnalizacja stanu alarmowego odbywa się przez zapalenie odpowiedniej diody LED. Z każdym
z wymienionych wcześniej kontrolowanych parametrów skojarzony jest jeden element sygnalizacyjny.
Oprócz panelu sygnalizacyjnego multiplekser posiada dwa przekaźniki sygnalizujące
wygenerowanie alarmu pilnego lub niepilnego. Wystąpienie alarmu powoduje zwarcie zestyku przekaźnika. Brak alarmu identyfikowany jest przez kryterium "izolacji". Stan przekaźników alarmów jest określony w ten sposób o ile obsługa nie potwierdza przyjęcia alarmu przez
naciśnięcie klawisza PKAL.
Wyprowadzenia zestyków przekaźników sygnalizacji alarmu pilnego i niepilnego na
gniazdo wyjściowe opisane są w tabeli III w rozdziale 4.
Kryteria alarmowe i związane z nimi funkcjonowanie multipleksera obrazuje tabela I.
IO44-1C
11
Styczeń 2001
PLEZJOCHRONICZNY MULTIPLEKSER GRUP PIERWOTNYCH 4XE1/G.703
INSTRUKCJA OBSŁUGI
Tabela I Funkcjonowanie multipleksera w sytuacjach awaryjnych
Miejsce uszkodzenia
Kryterium alarmowe
Generowany
alarm
Element sygnalizujący
Kierunek wysyłania AIS
Całe urządzenie
zanik zasilania
pojawienie się bitu
1 w kanale alarmowym urządzenia
zdalnego
brak sygnału fazowania ramki w 4
następujących po
sobie ramkach
stopa błędów
>10-6
stopa błędów
>10-3
zanik sygnału na
we. odbiornika
optycznego
zanik mocy emitowanej nadajnika
optycznego
pilny
---
---
niepilny
ALZ
---
pilny
USR
do wszystkich
portów E1/G.703
niepilny
10-6
---
pilny
10-3
do wszystkich
portów E1/G.703
pilny
ZSO
do wszystkich
portów E1/G.703
pilny
ZMN
do światłowodu
(do wszystkich
kanałów)
zanik sygnału na
wyjściu interfejsu
E1/G.703 portu P1
pilny
ZS1
do światłowodu
(tylko do kanału
pierwszego)
zanik sygnału na
wyjściu interfejsu
E1/G.703 portu P2
pilny
ZS2
do światłowodu
(tylko do kanału
drugiego)
zanik sygnału na
wyjściu interfejsu
E1/G.703 portu P3
pilny
ZS3
do światłowodu
(tylko do kanału
trzeciego)
ZS4
do światłowodu
(tylko do kanału
czwartego)
Urządzenie zdalne
Wejście od strony
światłowodu
Wejście od strony
światłowodu
Nadajnik laserowy
Wejście od strony
interfejsu E1/G.703
portu P1
Wejście od strony
interfejsu E1/G.703
portu P2
Wejście od strony
interfejsu E1/G.703
portu P3
wejście od strony
interfejsu E1/G.703
portu P4
zanik sygnału na
wyjściu interfejsu
E1/G.703 portu P4
pilny
UWAGA:
W celu zapobieżenia generowaniu przez multiplekser TM-44 alarmu pilnego z powodu zaniku sygnału na wejściach nieużywanych portów E1/G.703 multipleksera zastosowano układ blokujący pojawienie się alarmu od zaniku na omawianych wejściach.
Alarm od zaniku na danym wejściu portu E1/G.703 jest blokowany do momentu stwierdzenia przez 5s obecności sygnału na wejściu tego portu . Po tym czasie odpięcie kabla
doprowadzającego sygnał do tego wejścia portu spowoduje wygenerowanie alarmu.
IO44-1C
12
Styczeń 2001
PLEZJOCHRONICZNY MULTIPLEKSER GRUP PIERWOTNYCH 4XE1/G.703
INSTRUKCJA OBSŁUGI
Panel sygnalizacyjny wyposażony jest ponadto w cztery diody:
• ALP
- alarm pilny
• PALP. - przypomnienie alarmu pilnego
• ALN
- alarm niepilny
• PALN
- przypomnienie alarmu niepilnego
oraz przycisk:
• PKAL
-przycisk kasowania alarmu.
Zachowanie wymienionych elementów sygnalizacyjnych i przekaźników alarmu pilnego
i oraz niepilnego obrazuje graf stanów automatu sygnalizacji alarmów. Graf przedstawiony
został na rys. 8. Występuje pięć stanów układu sygnalizacji alarmów:
•
•
•
•
•
aktywny
nieaktywny
aktywny potwierdzony
aktywny potwierdzony częściowo
nieaktywny potwierdzony
Znaczenie tych stanów jest następujące:
• aktywny – spełnione jest i nie zostało potwierdzone co najmniej jedno z kryteriów
alarmu
• nieaktywny – nie jest spełnione żadne z kryteriów alarmu
• aktywny potwierdzony – spełnione jest co najmniej jedno z kryteriów alarmu i użytkownik potwierdził (przez naciśnięcie klawisza potwierdzenia) aktywne kryteria alarmu, to znaczy wszystkie kryteria alarmowe aktywne w momencie potwierdzenia zostały zamaskowane.
• aktywny potwierdzony częściowo – po uprzednim potwierdzeniu alarmu (automat sygnalizacji alarmów jest w stanie aktywny potwierdzony) pojawiło się nowe kryterium
alarmowe
• nieaktywny potwierdzony – po uprzednim potwierdzeniu alarmu (automat sygnalizacji
alarmów jest w stanie aktywny potwierdzony lub aktywny potwierdzony częściowo)
zanikły wszystkie kryteria alarmu
IO44-1C
13
Styczeń 2001
PLEZJOCHRONICZNY MULTIPLEKSER GRUP PIERWOTNYCH 4XE1/G.703
INSTRUKCJA OBSŁUGI
ALARM
AKTYWNY
POTWIERDZONY
ALARM
NIEAKTYWNY
KRYTERIUM ALARMU NIE JEST SPEŁNIONE
I NACIŚNIĘTO KLAWISZ POTWIERDZENIA
ALARM
NIEAKTYWNY
POTWIERDZONY
KRYTERIUM ALARMU
NIE JEST SPEŁNIONE
KRYTERIUM ALARMU JEST SPEŁNIONE
I NACIŚNIĘTO KLAWISZ POTWIERDZENIA
KRYTERIUM ALARMU
JEST SPEŁNIONE
KRYTERIUM ALARMU
NIE JEST SPEŁNIONE
KRYTERIUM ALARMU JEST SPEŁNIONE
KRYTERIUM ALARMU
NIE JEST SPEŁNIONE
ALARM
AKTYWNY
ALARM
AKTYWNY
POTWIERDZONY
CZĘŚCIOWO
PRZEKAŹNIK ZWARTY
PRZEKAŹNIK ROZWARTY
PRZEKAŹNIK ALARMU
DIODA ŚWIECI
DIODA SYGNALIZACJI ALARMU
DIODA ZGASZONA
DIODA SYGNALIZACJI PRZYPOMNIENIA ALARMU
Rys. 8. Graf działania układu sygnalizacji alarmu pilnego i niepilnego.
IO44-1C
14
Styczeń 2001
PLEZJOCHRONICZNY MULTIPLEKSER GRUP PIERWOTNYCH 4XE1/G.703
INSTRUKCJA OBSŁUGI
4 Instalacja i obsługa
4.1
Warunki pracy
Multiplekser TM-44 może pracować w sposób ciągły w pomieszczeniach zamkniętych w
warunkach zgodnych z p. 6 Danych technicznych. Nie powinien być narażony na bezpośrednie nasłonecznienie. Niedopuszczalne jest zatykanie otworów wentylacyjnych. Nie zaleca się
ustawiania multipleksera na źródłach ciepła, choć dopuszczalne jest ustawienie go na drugim
takim samym urządzeniu lub zainstalowanie w stojaku , w którym pracują inne urządzenia. W
tym wypadku powinien być jednak zapewniony swobodny przepływ powietrza lub - w razie
potrzeby - wentylacja wymuszona.
4.2
Instalacja
Multiplekser TM-44 wykonany jest jako urządzenie wolnostojące lub przeznaczone do
zainstalowania w stojaku 19’’ lub 21’’. W celu zainstalowania urządzenia w stojaku należy
przykręcić do boków urządzenia dostarczone w komplecie uchwyty.
Rys. 9. Instalacja multipleksera w stojaku 19’’ lub 21’’
IO44-1C
15
Styczeń 2001
PLEZJOCHRONICZNY MULTIPLEKSER GRUP PIERWOTNYCH 4XE1/G.703
INSTRUKCJA OBSŁUGI
4.3
Wybór impedancji wejściowej i wyjściowej
W celu dostosowania multipleksera do współpracy z kablami symetrycznymi o impedancji 120Ω lub koncentrycznymi o impedancji 75 Ω należy odpowiednio ustawić zwieracze
JP11-JP15, JP21-JP25, JP31-JP35, JP41-JP45 tak jak to pokazuje tabela na rysunku poniżej
oraz równoważny jej opis na płytce drukowanej.
Wszystkie zwieracze są dostępne po otwarciu obudowy. W celu uzyskania dostępu należy odkręcić cztery wkręty od góry obudowy, odkręcić cztery wkręty na bokach obudowy i
zdjąć górną pokrywę.
Nr portu
Nr zwory
75 Ohm
120 Ohm
P1
JP 11-15
1-2
2-3
P2
JP 21-25
1-2
2-3
P3
JP 31-35
1-2
2-3
P4
JP 41-45
1-2
2-3
Złącze modułu nadzoru
Moduł
światłowodowy
Złącze
zasilania
Dobór impedancji wejścia i wyścia
Nr portu
Nr zwory
zwarcie
rozwarcie
P1
JP 17
1-2
2-3
P2
JP 27
1-2
2-3
P3
JP 37
1-2
2-3
P4
JP 47
1-2
JP 21-25
1 1 1 1 1
1 1 1 1 1
3 3 3 3 3
3 3 3 3 3
75 Ohm
2-3
Nr zwory
zwarcie
rozwarcie
P1
JP 16
1-2
2-3
P2
JP 26
1-2
2-3
P3
JP 36
1-2
2-3
P4
JP 46
1-2
2-3
Dołączanie ekranu kabla 75 Ohm wyprowadzającego
sygnał z portu multiplexera
JP 31-35
JP 41-45
1 1 1 1 1
1 1 1 1 1
3 3 3 3 3
3 3 3 3 3
120 Ohm
Dołączanie ekranu kabla 75 Ohm doprowadzającego
sygnał do portu multiplexera
Nr portu
JP 11-15
Taca światłowodów
1
JP 16
31
JP 17
3
1
JP 26
31
JP 27
3
1
JP 36
31
JP 37
3
1
JP 46
31
JP 47
3
Rys. 10. Rozmieszczenie zwieraczy na płycie głównej multipleksera TM-44
IO44-1C
16
Styczeń 2001
PLEZJOCHRONICZNY MULTIPLEKSER GRUP PIERWOTNYCH 4XE1/G.703
INSTRUKCJA OBSŁUGI
4.4
Zasilanie
Multiplekser może być zasilany napięciem przemiennym z sieci energetycznej
220V/50÷60Hz lub napięciem stałym 48V.
Niedopuszczalne jest jednoczesne stosowanie obu sposobów zasilania.
Poprawne zasilanie urządzenia sygnalizowane jest za pomocą wskaźnika świetlnego
na przedniej ściance urządzenia
4.4.1 Zasilanie z sieci energetycznej
Gniazdo sieciowe, do którego następuje podłączenie powinno być wyposażone w
bolec zerujący. Dopuszcza się podłączenie do sieci zasilającej nie posiadającej bolca zerującego pod warunkiem doprowadzenia uziemienia do zacisku uziemiającego umieszczonego na tylnej ściance urządzeń.
Niedopuszczalne jest jednoczesne stosowanie uziemienia i zerowania poprzez sznur
sieciowy.
Należy unikać podłączania multipleksera do obwodu sieci, z którego zasilane są odbiorniki mogące generować znaczne zakłócenia impulsowe, jak silniki komutatorowe, lampy
wyładowcze itp. Dla zapewnienia maksymalnej niezawodności zalecane jest korzystanie z
zasilacza awaryjnego UPS.
Uwaga: Podwójny bezpiecznik - biegun/zero. Każdy przewód sieciowy zabezpieczony jest
oddzielnym bezpiecznikiem topikowym umieszczonym wewnątrz urządzenia.
Niektóre elementy zasilacza umieszczone na płytce drukowanej znajdują się na
potencjale sieci zasilającej.
W urządzeniu wtyczka na sznurze zasilającym służy jako element rozłączający,
gniazdo wtyczkowe powinno być usytuowane w pobliżu urządzenia i być łatwo dostępne
dla obsługi.
4.4.2 Zasilanie ze źródła prądu stałego
Zasilanie z baterii 48V należy doprowadzić do gniazda z zewnętrznymi połączeniami
śrubowymi. Biegunowość napięcia zasilającego jest dowolna. Uziemienie należy podłączyć
do zacisku uziemiającego na obudowie. Przewód uziemiający powinien mieć małą impedancję dla wielkich częstotliwości.
Urządzenie nie posiada wmontowanego układu rozłączającego, dlatego łatwo dostępny układ rozłączający powinien być wmontowany w stałe okablowanie.
IO44-1C
17
Styczeń 2001
PLEZJOCHRONICZNY MULTIPLEKSER GRUP PIERWOTNYCH 4XE1/G.703
INSTRUKCJA OBSŁUGI
Zacisk uziemiający
Lub
Złącze zasilające
Zacisk uziemiający
Lub
Złącze zasilające
Rys. 11. Przykłady podłączenia baterii zasilającej
IO44-1C
18
Styczeń 2001
PLEZJOCHRONICZNY MULTIPLEKSER GRUP PIERWOTNYCH 4XE1/G.703
INSTRUKCJA OBSŁUGI
4.5
Dołączanie linii światłowodowej
Multiplekser TM-44 jest przystosowany do współpracy z dwuwłóknową lub jednowłóknową linią światłowodową zbudowaną - w zależności od wykonania - ze światłowodów:
• wielomodowych 50/125 lub 62,5/125 µm - zakończenie złączami FC (nie dotyczy wersji
z elementami optycznymi WDM);
• jednomodowych - zakończenie złączami FC/PC (niedopuszczalne jest stosowanie złączy z
zakończeniami kątowymi - na ogół posiadającymi w symbolu oznaczenie APC).
Doprowadzenie powinno być wykonane kablem stacyjnym podwójnym lub dwoma kablami pojedynczymi w przypadku urządzeń TM-44-2-2, TM-44-2-3, TM-44-2-4 lub kablem
pojedynczym w przypadku urządzeń TM-44-2-5, TM-44-2-6. Urządzenie powinno być tak
ustawione, aby na złącza nie działały żadne siły - ani poprzeczne, ani wzdłużne. Promień zagięcia kabla nie może być mniejszy od wartości zalecanej przez producenta - praktycznie
można przyjąć wartość minimalną równą 50 mm.
Złącza światłowodowe - zwłaszcza jednomodowe - są elementami o bardzo wysokiej
precyzji. Dlatego należy obchodzić się z nimi ostrożnie, unikać nadmiernych sił przy wykonywaniu połączenia i rozłączaniu oraz dbać o idealną czystość gniazda i "ferruli" wtyku. W
razie zabrudzenia gniazdo można przedmuchać czystym sprężonym powietrzem, natomiast
ferrulę przemyć alkoholem izopropylowym lub etylowym (niedopuszczalne jest użycie "denaturatu"). Należy przy tym posługiwać się szmatką nie pozostawiającą włókien.
Rdzeń światłowodu jednomodowego ma średnicę zaledwie 8 µm. Zanieczyszczenie o
zbliżonych rozmiarach może zatem spowodować znaczne stłumienie sygnału i całkowicie uniemożliwić transmisję.
Jeśli do urządzenia nie są dołączone wtyki światłowodowe, gniazda powinny być zawsze
chronione nasadkami ochronnymi, zabezpieczającymi przed przedostawaniem się kurzu.
W celu wykonania połączenia należy wykonać następujące czynności:
• zdjąć nasadki ochronne z gniazda i ferruli wtyku;
• wsunąć ferrulę do oporu do gniazda dbając o dokładne pokrywanie się osi gniazda i wtyku
- próby wciśnięcia wtyku "na ukos" mogą spowodować uszkodzenie złącza. Należy zwrócić uwagę, aby klucz umieszczony na obwodzie wtyku (poza ferrulą) trafił w wycięcie w
gnieździe;
• dokręcić nakrętkę złącza do lekko wyczuwalnego oporu.
Należy pamiętać, aby tor światłowodowy dołączony z jednej strony do nadajnika optycznego - z drugiej strony był dołączony do odbiornika. Fakt ten zostanie zasygnalizowany przez
zgaśnięcie czerwonej diody oznaczonej "ZSO". Połączenie odwrotne jest nieszkodliwe, lecz
oczywiście urządzenia nie będą działać (diody "ZSO" w obu multiplekserach będą świecić, a
w kierunku interfejsów E1/G.703 zostanie wysłany sygnał AIS).
Wszelkie manipulacje złączami światłowodowymi mogą być wykonywane przy włączonym zasilaniu
W przypadku zastosowania multipleksera z elementem optycznym typu ELED minimalna
tłumienność linii światłowodowej może być równa zeru.
IO44-1C
19
Styczeń 2001
PLEZJOCHRONICZNY MULTIPLEKSER GRUP PIERWOTNYCH 4XE1/G.703
INSTRUKCJA OBSŁUGI
W przypadku zastosowania lasera lub zastosowania światłowodu 62,5/125 µm z dowolnym nadajnikiem optycznym moc wyjściowa nadajnika jest większa od wartości maksymalnej tolerowanej przez odbiornik (patrz p. 2.2 danych technicznych) i mogą wystąpić błędy
transmisji. W skrajnym przypadku - po przekroczeniu stopy błędów 10-3 - wystąpi alarm pilny, a do urządzenia współpracującego zostanie wysłany sygnał AIS. Aby zapobiec tej sytuacji, pomiędzy urządzenia należy włączyć tłumik optyczny o tłumienności ok. 10 dB.
Dopuszczalne jest połączenie nadajnika optycznego z odbiornikiem tego samego multipleksera krótkim odcinkiem kabla światłowodowego w celu zamknięcia "pętli lokalnej" i wykonania pomiarów. W sytuacji tej obowiązują uwagi podane powyżej.
UWAGA!
Promieniowanie emitowane przez nadajnik laserowy jest szkodliwe dla wzroku! Sygnalizuje to symbol umieszczony obok złącza nadajnika (w wersji wyposażonej w nadajnik laserowy):
Pod żadnym pozorem nie należy patrzeć w nieosłonięte gniazdo, do którego nie jest dołączone złącze światłowodowe. Nadajnik emituje pełną moc zawsze, gdy tylko urządzenie jest
włączone - niezależnie od tego czy do wejścia elektrycznego doprowadzony jest jakikolwiek
sygnał, czy też nie.
IO44-1C
20
Styczeń 2001
PLEZJOCHRONICZNY MULTIPLEKSER GRUP PIERWOTNYCH 4XE1/G.703
INSTRUKCJA OBSŁUGI
4.6
Dołączanie kabli elektrycznych
Sygnały wejściowy i wyjściowy interfejsu E1/G.703 mogą być doprowadzone na dwa
sposoby:
• dwoma kablami koncentrycznymi o impedancji 75 Ω zakończonymi wtykami 1,6/5,6;
• dwoma ekranowanymi kablami symetrycznymi o impedancji 120 Ω lub jednym ekranowanym kablem podwójnym o takiej samej impedancji.
Należy pamiętać o ustawieniu zwieraczy wewnątrz urządzenia odpowiednio do danego
typu kabli - zgodnie z punktem 4.3.
Aby spełnić wymagania dotyczące emisji zakłóceń należy przestrzegać następujących zasad:
• wtyk 1,6/5,6 powinien być tak zamontowany na kablu koncentrycznym, aby ekran kabla
miał kontakt z obudową wtyku na całym obwodzie;
• podłączenie kabli symetrycznych należy wykonać przy pomocy wtyku DB-9 wyposażonego w metalową lub metalizowaną obudowę (osłonę), a ekran kabla (kabli) powinien łączyć
się z obudową na całym obwodzie. Niewystarczające jest samo podłączenie ekranu do
końcówek „masy konstrukcyjnej” na gnieździe interfejsu E1/G.703 120Ω.
Tabela II Opis wyprowadzeń na gnieździe interfejsu E1/G.703 120Ω
Ω
Pin
nr
1
2
3
4
5
6
7
8
9
Opis wyprowadzenia
----dane nadawane
GND (masa konstrukcyjna)
GND (masa konstrukcyjna)
dane odbierane
----dane nadawane
GND (masa konstrukcyjna)
dane odbierane
Tabela III Opis wyprowadzeń na gnieździe sygnalizacji alarmów
Pin
nr
1
2
3
4
5
6
7
8
9
IO44-1C
Opis wyprowadzenia
ALN -a
ALP -a
------------ALN -b
ALP -b
---------
21
Styczeń 2001
PLEZJOCHRONICZNY MULTIPLEKSER GRUP PIERWOTNYCH 4XE1/G.703
INSTRUKCJA OBSŁUGI
4.7
Zasięg transmisji
Maksymalna długość linii światłowodowej, jaka może łączyć dwa multipleksery TM-44
nie jest wartością jednoznaczną, gdyż zależy od czynników zewnętrznych, takich jak tłumienność jednostkowa światłowodów, tłumienność złączy przelotowych, a także przyjętego marginesu bezpieczeństwa. Na określenie tej długości, czyli wyznaczenie zasięgu pozwala przeprowadzenie bilansu mocy.
Bilans mocy dla multiplekserów TM-44 przedstawiony jest w tabeli IV. Obliczone w tabeli długości linii światłowodowych są wartościami maksymalnymi dla przyjętych założeń
(jako tłumienność jednostkową światłowodów przyjęto wartości maksymalne z katalogu kabli
produkowanych przez Ośrodek Techniki Optotelekomunikacyjnej w Lublinie). Przy innych
założeniach uzyskane wartości mogą się nieco różnić.
Tabela IV Bilans mocy multiplekserów TM-44
Wersja multipleksera
1
44-2-2
Długość fali
2
3
4
5
6
7
Typ światłowodu
Poziom mocy nadajnika
Czułość odbiornika
Budżet mocy (3-4)
Margines mocy dla urządzeń
Margines mocy dla kabla
Tłumienność jednostkowa świa8
tłowodu
Średnia tłumienność złączy
9
przelotowych
10 Zasięg transmisji (5-6-7)/(8+9)
11 Minimalna tłumienność linii
44-2-5
44-2-6
(WDM)
1310 nm
1550 nm
44-2-3
1310 nm
44-2-4
1550
SM
-24 dBm
-42 dBm
18 dB
-10 dBm
- 42 dBm
32 dB
2 dB
3 dB
-10 dBm
-40 dBm
30 dB
-10
-42
32
3 dB
3 dB
4dB
24 km
0 dB
0,4 dB/km
0,2 dB/km
0,1 dB/km
0,1 dB/km
50 km
8 dB
46 km
7 dB
83 km
8dB
Jeśli zostaną połączone ze sobą multipleksery TM-44-2-2 (z ELED) i TM-44-2-3 (z laserem),
wówczas zasięg będzie taki sam, jak dla dwóch multiplekserów TM-44-2-2 (czyli mniejszy).
Multipleksery WDM TM-44-2-5 i TM-44-2-6 mogą pracować wyłącznie parami. O zasięgu
decyduje kierunek transmisji pracujący na długości fali 1310 nm.
IO44-1C
22
Styczeń 2001
PLEZJOCHRONICZNY MULTIPLEKSER GRUP PIERWOTNYCH 4XE1/G.703
INSTRUKCJA OBSŁUGI
5 Konfiguracja multipleksera za pomocą aplikacji zarządzających
Multiplekser może być wyposażony w dodatkowy moduł zarządzania pozwalający zarządzać urządzeniem lokalnie i zdalnie z poziomu terminala VT100, telnetu, stacji HP
OpenView lub przeglądarki WWW.
Pełny opis konfiguracji multipleksera za pomocą aplikacji zarządzających znajduje się w
instrukcji dołączanej razem z modułem nadzoru.
IO44-1C
23
Styczeń 2001
PLEZJOCHRONICZNY MULTIPLEKSER GRUP PIERWOTNYCH 4XE1/G.703
INSTRUKCJA OBSŁUGI
6 Dane techniczne
6.1
Parametry elektryczne interfejsu E1/G.703
Parametr
lub cecha
Norma opisująca zgodność elektryczną
Znamionowa przepływność binarna
Przepływność binarna sygnału AIS
Wartość parametru
lub opis cechy
ITU-T G.703
2.048 Mbit/s ±50 ppm
2.048 Mbit/s ±50 ppm
75Ω - złącze asymetryczne 1)
120Ω - złącze symetryczne 1)
Impedancja wejściowa i wyjściowa
Maksymalna tłumienność kabla dla częstotliwości 1024kHz
Kod liniowy
Stopa błędów
6 dB
HDB-3
≤10-9 2)
asymetryczne - 2 x 1,6/5,6
symetryczne - DB-9 "FEMALE"
Typ złączy
1)
2)
ustawienie zwieraczy zgodnie z p.4.3 niniejszej instrukcji
przy poziomie mocy na wejściu odbiornika nie mniejszym, niż wartość określona w p.6.2
jako "czułość odbiornika"
IO44-1C
24
Styczeń 2001
PLEZJOCHRONICZNY MULTIPLEKSER GRUP PIERWOTNYCH 4XE1/G.703
INSTRUKCJA OBSŁUGI
6.2
Parametry interfejsu optycznego
Parametr
lub cecha
Oznaczenie
Wykonania
Kod liniowy
Szybkość modulacji sygnału optycznego
Typ przetwornika nadawczego
Długość fali
Poziom średniej mocy optycznej emitowanej przez nadajnik
(wartość minimalna)
Czułość odbiornika / maksymalny poziom sygnału wejściowego
Typ złączy światłowodowych
1)
2)
3)
4)
6.3
44-2-2
44-2-(3-6)
44-2-2
44-2-3
44-2-4
44-2-5
44-2-6
44-2-2
44-2-(3-4)
44-2-(5-6)
44-2-(2-4)
44-2-(5-6)
44-2-2
44-2-3
Wartość parametru
lub opis cechy
5B-6B
10.1376 Mbod
dioda elektroluminescencyjna
dioda laserowa
1310 nm
1 550 nm
nad. 1310 nm / odb. 1550 nm
nad. 1550 nm / odb. 1310 nm
1)
-18 dBm
2)
-16 dBm
3)
-24 dBm
3)
-10 dBm
3)
-10 dBm
4)
-42 dBm /-18 dBm
4)
-40 dBm /-17 dBm
FC/PC
w światłowodzie wielomodowym gradientowym 50/125 µm
w światłowodzie wielomodowym gradientowym 62,5/125 µm
w światłowodzie jednomodowym 8/125 µm
dla stopy błędów ≤ 10-9
Parametry mechaniczne
Parametr
lub cecha
Szerokość
Wysokość
Głębokość
Masa
IO44-1C
Wartość parametru
lub opis cechy
434 mm
44 mm
188 mm
1.8 kg
25
Styczeń 2001
PLEZJOCHRONICZNY MULTIPLEKSER GRUP PIERWOTNYCH 4XE1/G.703
INSTRUKCJA OBSŁUGI
6.4
Wymagania środowiskowe
6.4.1 Eksploatacja
Urządzenie TM-44 może pracować w pomieszczeniach zamkniętych nierównomiernie
ogrzewanych w następujących warunkach klimatycznych:
Parametr
Środowiskowy
Temperatura otoczenia
Wilgotność względna powietrza
Wartość
dopuszczalna
+5 ÷ +40OC
≤ 80% w temperaturze +20OC
6.4.2 Transport
Transport multiplekserów TM-44 w opakowaniu fabrycznym powinien odbywać się w
następujących warunkach:
Parametr
Środowiskowy
Temperatura otoczenia
Szybkość zmian temperatury
Maksymalna wilgotność powietrza
Ciśnienie atmosferyczne
Udary wielokrotne
Wartość
dopuszczalna
-25 ÷ +40OC
≤ 10OC/h
95%
700 ÷ 1060 hPa
5 ÷ 15 g w czasie 10 ms
6.4.3 Przechowywanie
Multipleksery TM-44 należy przechowywać w pomieszczeniach zamkniętych, w następujących warunkach środowiskowych:
Parametr
Środowiskowy
Temperatura otoczenia
Wilgotność
Wibracje
Stopień zanieczyszczeń
IO44-1C
Wartość
dopuszczalna
-25 ÷ +55OC
5% do 90% poniżej +40OC
częstotliwość: 10 Hz do 55 Hz, amplituda: 0,15 mm
czas trwania: 10 cykli w trzech płaszczyznach
typowe środowisko domowe lub biurowe
26
Styczeń 2001
PLEZJOCHRONICZNY MULTIPLEKSER GRUP PIERWOTNYCH 4XE1/G.703
INSTRUKCJA OBSŁUGI
6.5
Kompatybilność elektromagnetyczna
Multipleksery TM-44 spełniają wymagania dla urządzeń klasy B dotyczące emisji zakłóceń radioelektrycznych, określone w normie PN-EN 55022, pod warunkiem, że są zainstalowane zgodnie z niniejszą instrukcją.
6.6
Zasilanie
Parametr
lub cecha
Oznaczenie
wykonania
Znamionowe napięcie zasilające
44-2-X
Pobór prądu przy napięciu 265 V/AC
Pobór prądu przy napięciu 85 V/AC
Pobór prądu przy napięciu 36 V/DC
Pobór prądu przy napięciu 60 V/DC
44-2-X
44-2-X
44-2-X
44-2-X
Typy złącz
44-2-X
IO44-1C
27
Wartość parametru
lub opis cechy
50 - 60 Hz; 85 ÷ 265 V
0 Hz; 36 ÷ 60 V
150 mA
300 mA
380 mA
240 mA
złącze aparatowe standardu
IEC320 dla 220V AC
złącze zaciskowe (śrubowe) podwójne dla 48V DC
Styczeń 2001
!
!
Wyprodukowano:
Lanex S.A.
ul.Ceramiczna 8
20-150 Lublin
tel.: (081) 444-10-11
fax: (081) 740-35-70
e-mail: [email protected]
web: www.lanex.pl
Kontakt z Serwisem:
tel. (081) 444-10-11 wew. 32
Lanex S.A. 2001
Wszystkie prawa zastrzeżone
