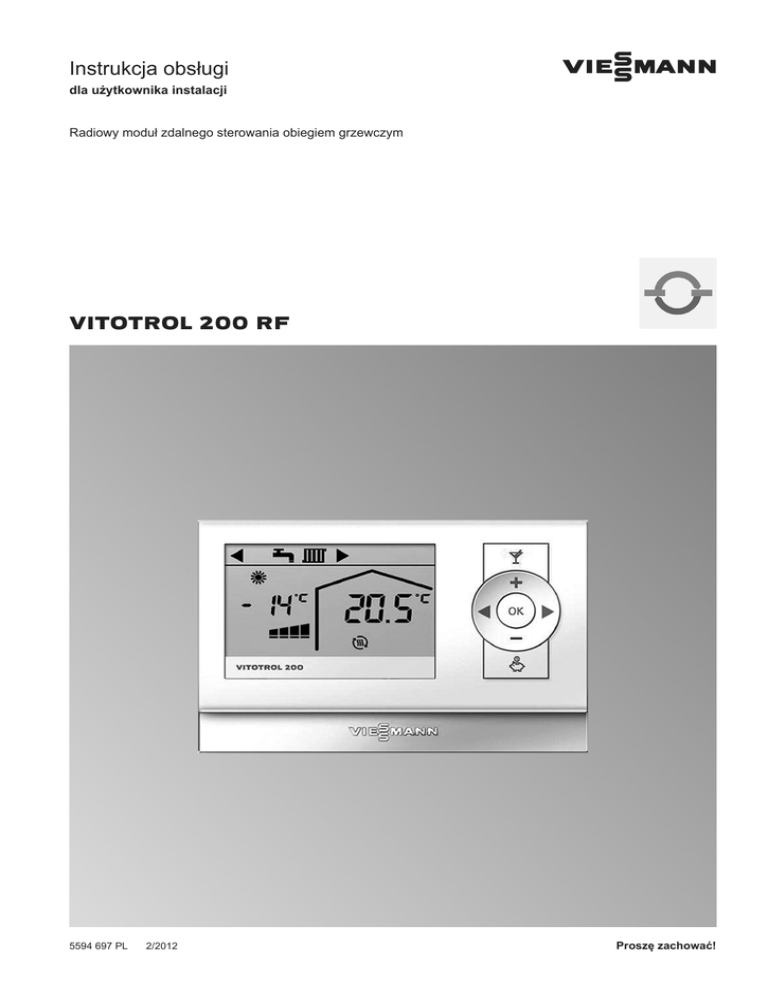

Instrukcja obsługi
VIESMANN
dla użytkownika instalacji
Radiowy moduł zdalnego sterowania obiegiem grzewczym
VITOTROL 200 RF
5594 697 PL
2/2012
Proszę zachować!
Wskazówki bezpieczeństwa
Dla własnego bezpieczeństwa
Prosimy o dokładne przestrzeganie wskazówek
bezpieczeństwa w celu wykluczenia ryzyka
utraty zdrowia oraz powstania szkód materialnych.
Jeżeli występuje zapach spalin
Niebezpieczeństwo
Wdychanie spalin może powodować zatrucia
zagrażające życiu i zdrowiu.
■ Wyłączyć instalację grzewczą.
■ Przewietrzyć pomieszczenie kotłowni.
■ Zamknąć drzwi prowadzące do pomieszczeń
mieszkalnych.
Objaśnienia do wskazówek bezpieczeństwa
Niebezpieczeństwo
Ten znak ostrzega przed niebezpieczeństwem
zranienia.
!
Zachowanie w razie pożaru
Uwaga
Ten znak ostrzega przed stratami materialnymi i
zanieczyszczeniem środowiska.
Niebezpieczeństwo
Podczas pożaru istnieje niebezpieczeństwo
poparzenia i eksplozji.
■ Wyłączyć instalację grzewczą.
■ Zamknąć zawory odcinające dopływ paliwa.
■ Używać tylko atestowanych gaśnic klasy
pożarowej ABC.
Wskazówka
Tekst oznaczony słowem Wskazówka zawiera dodatkowe informacje.
Przeznaczenie
Wymogi dotyczące kotłowni
Niniejsza instrukcja obsługi skierowana jest do osób
obsługujących instalację grzewczą.
!
Niebezpieczeństwo
Niefachowo przeprowadzone prace przy instalacji grzewczej mogą doprowadzić do wypadków
zagrażających życiu.
■ Prace przy instalacji gazowej może wykonywać wyłącznie instalator posiadający odpowiednie uprawnienia.
■ Prace na podzespołach elektrycznych mogą
być wykonywane tylko przez wykwalifikowany
personel.
Jeśli występuje zapach gazu
Elementy dodatkowe, części zamienne i szybkozużywalne
!
Uwaga
Elementy, które nie zostały sprawdzone w połączeniu z instalacją grzewczą, mogą spowodować jej uszkodzenie lub zakłócić prawidłowe
funkcjonowanie.
Montażu lub wymiany może dokonywać tylko
firma specjalistyczna.
5594 697 PL
Niebezpieczeństwo
Ulatniający się gaz może spowodować eksplozję, a w jej następstwie ciężkie obrażenia.
■ Nie palić! Nie dopuszczać do powstania otwartego ognia i tworzenia się iskier. Pod żadnym
pozorem nie włączać ani nie wyłączać oświetlenia i urządzeń elektrycznych.
■ Zamknąć zawór odcinający gaz.
■ Otworzyć okna i drzwi.
■ Ewakuować osoby z obszaru zagrożenia.
■ Zawiadomić zakład gazowniczy, energetyczny
i firmę instalatorską z miejsca poza budynkiem.
■ Zasilanie prądowe budynku rozłączyć z bezpiecznego miejsca (z miejsca poza budynkiem).
Uwaga
Nieodpowiednie warunki otoczenia mogą spowodować uszkodzenie instalacji grzewczej i
zagrozić bezpieczeństwu eksploatacji.
■ Zapewnić temperaturę otoczenia między 0ºC a
35ºC.
■ Powietrze w kotłowni nie może być zanieczyszczone przez chlorowco-alkany (zawarte
np. w aerozolach, farbach, rozpuszczalnikach i
środkach czyszczących); unikać silnego zapylenia (np. wskutek prac szlifierskich).
■ Unikać długotrwałej wysokiej wilgotności
powietrza (np. wskutek częstego suszenia
prania).
■ Nie zamykać istniejących otworów nawiewnych.
2
Informacje wstępne
Pierwsze uruchomienie
Moduł zdalnego sterowania łączy się za pomocą fal
radiowych z regulatorem Vitotronic wytwornicy ciepła.
Pierwsze uruchomienie i dostosowanie regulatora
Vitotronic do warunków lokalnych i uwarunkowań
budowlanych, a także szkolenie w zakresie obsługi
musi przeprowadzić firma instalatorska, posiadająca
odpowiednie uprawnienia.
Ustawienia w regulatorze Vitotronic są przekazywane
do modułu zdalnego sterowania podczas uruchamiania. Regulator Vitotronic jest ustawiony fabrycznie na
program „Ogrzewanie i ciepła woda”.
Oznacza to, że pomieszczenia obsługiwane za
pomocą zdalnego sterowania, są ogrzewane zgodnie z
programem czasowym, ustawionym w regulatorze
Vitotronic, na zmianę do normalnej lub do zredukowanej temperatury.
Podgrzew wody użytkowej odbywa się także zgodnie z
ustawieniem regulatora Vitotronic.
Terminy specjalistyczne
W celu lepszego zrozumienia funkcji zdalnego sterowania w załączniku znajduje się rozdział zawierający
„Objaśnienia terminów”.
Wskazówki dotyczące oszczędzania energii cieplnej
Proszę wykorzystywać możliwości ustawień modułu
zdalnego sterowania:
■ Nie należy przegrzewać pomieszczeń, temperatura
niższa o jeden stopień pozwala zaoszczędzić do 6%
kosztów ogrzewania.
Nie ustawiać temperatury pomieszczenia powyżej
20°C (patrz strona 6).
■ Wybrać program roboczy, odpowiadający aktualnym
wymaganiom:
– W przypadku krótkotrwałych nieobecności (np. w
celu dokonania zakupów) należy ustawiać tryb
ekonomiczny (patrz strona 7).
W czasie, gdy włączony jest tryb ekonomiczny,
temperatura pomieszczenia jest redukowana.
– W lecie, kiedy nie ma potrzeby ogrzewania
pomieszczeń, ale potrzebna jest ciepła woda użytkowa, należy ustawić program (patrz
strona 6).
– Jeśli przez dłuższy okres czasu nie ma potrzeby
ogrzewania pomieszczeń, ani nie jest potrzebna
ciepła woda użytkowa, należy ustawić program
(patrz strona 6).
Inne zalecenia:
Odpowiednio wietrzyć pomieszczenia.
Na krótko całkowicie otworzyć okno i jednocześnie
zamknąć zawory termostatyczne.
■ Rolety (jeżeli są zainstalowane) opuszczać o zmierzchu.
■ Prawidłowo ustawiać zawory termostatyczne.
■ Nie zastawiać grzejników i zaworów termostatycznych.
■ Kontrolować zużycie ciepłej wody użytkowej: Na
kąpiel pod prysznicem zużywa się z reguły mniej
energii niż na kąpiel w wannie.
5594 697 PL
■
3
Informacje dotyczące obsługi
Wskazówki dotyczące obsługi
Za pomocą modułu zdalnego sterowania Vitotrol 200
RF z pomieszczenia mieszkalnego można wykonać
następujące ustawienia:
■ Normalna temperatura pomieszczenia
■ Program roboczy
Wszystkie ustawienia są przekazywane z modułu zdalnego sterowania Vitotrol 200 RF do regulatora
Vitotronic i odwrotnie. Dla obiegu grzewczego ważne
są zawsze ostatnio wykonane ustawienia.
Elementy obsługowe
+
OK
-
Rys. 1
+
–
Podnosi wartość normalnej temperatury w
pomieszczeniu.
Zmniejsza wartość normalnej temperatury w
pomieszczeniu.
/ Ustawia program roboczy.
OK Potwierdza wybór lub ustawienie.
Uaktywnia tryb "Party".
Uaktywnia tryb ekonomiczny.
A
+
OK
B
C
Rys. 2
A Wiersz górny (wskaźnik programu roboczego)
B Aktualna temperatura zewnętrzna
C Aktualna temperatura pomieszczenia (wartość rze-
czywista temperatury pomieszczenia)
Symbole na wyświetlaczu
Program roboczy (wskaźnik w wierszu górnym)
Praca instalacji z zabezpieczeniem przed zamarzaniem
Tylko podgrzew ciepłej wody użytkowej
Ogrzewanie i podgrzew wody użytkowej
Tryb Party aktywny
4
/
Tryb ekonomiczny aktywny
Ustawienie programu roboczego
Wskaźniki
Kontrola zabezpieczenia przed zamarzaniem
Ogrzewanie pomieszczeń z normalną temperaturą
Ogrzewanie pomieszczeń ze temperaturą zredukowaną
Pracuje pompa obiegu grzewczego
5594 697 PL
Symbole nie są wyświetlane w sposób stały, lecz w
zależności od wersji instalacji oraz stanu roboczego.
Informacje dotyczące obsługi
Elementy obsługowe (ciąg dalszy)
Program wakacyjny aktywny
W połączeniu z instalacją solarną:
Pompa obiegu solarnego pracuje
Przy ustawianiu wartości wymaganej temperatury w pomieszczeniu
Połączenie radiowe (wskaźnik wysyłania
sygnału)
Jakość połączenia radiowego (patrz strona 9)
5594 697 PL
Zgłoszenia
Zgłoszenie usterki
Obsługa zablokowana, poza włączaniem trybu
"Party"
Wymienić baterie (patrz strona 9)
5
Ogrzewanie pomieszczenia
Wymagane ustawienia
Jeśli ma być ogrzewane pomieszczenie, należy pamiętać o następujących aspektach:
■ Czy ustawiona została żądana temperatura w
pomieszczeniu (wartość wymagana temperatury w
pomieszczeniu)?
■ Czy wybrany został prawidłowy program roboczy?
Ustawienia, patrz następne rozdziały.
Ustawianie temperatury pomieszczenia w normalnym trybie grzewczym
Ustawienie fabryczne: 20℃
Nacisnąć następujące przyciski:
2. OK aby zatwierdzić.
Na wyświetlaczu ponownie pojawia się aktualna temperatura w pomieszczeniu (wartość
rzeczywista temperatury pomieszczenia).
1. +/– aby ustawić wymaganą wartość temperatury w
pomieszczeniu.
Ustawianie programu roboczego
Ustawienie fabryczne:
„
” do ogrzewania pomieszczeń i podgrzewu wody
użytkowej (tryb zimowy).
Programy robocze:
Praca instalacji z zabezpieczeniem przed zamarzaniem
Tylko podgrzew wody użytkowej (tryb letni)
Ogrzewanie i podgrzew ciepłej wody użytkowej
Nacisnąć następujące przyciski:
1. /
symbol aktualnego programu roboczego miga.
2. /
tak długo, aż symbol żądanego programu
roboczego zacznie migać.
5594 697 PL
3. OK aby zatwierdzić.
6
Funkcje komfortowe i oszczędzania energii
Wybór funkcji komfortowej „Tryb „Party””
Za pomocą tej funkcji możliwa jest zmiana temperatury
pomieszczenia na kilka godzin, np. gdy goście zostają
wieczorem na dłużej. Ciepła woda jest dogrzewana w
przypadku tej funkcji do ustawionej w regulatorze
Vitotronic temperatury wymaganej.
2. Nacisnąć przycisk
1. Jeśli podczas pracy w trybie "Party" żądana jest
inna temperatura:
Ustawić żądaną wartość wymaganą temperatury
pomieszczenia (patrz rozdział „Ustawianie temperatury pomieszczenia”).
.
Rys. 3
Zakończenie trybu "Party"
Wskazówka
Wartość ta zostaje utrzymana także po zakończeniu pracy w trybie "Party".
■
■
Automatycznie po przełączeniu na normalny tryb
grzewczy zgodnie z programem czasowym ustawionym w regulatorze Vitotronic.
lub
Nacisnąć przycisk .
Funkcja oszczędzania energii„Tryb ekonomiczny” Wybór
Aby zaoszczędzić energię, temperaturę pomieszczenia w normalnym trybie grzewczym ( musi być
widoczny na wyświetlaczu) można obniżyć, np. podczas kilkugodzinnej nieobecności w mieszkaniu.
Nacisnąć przycisk
.
Rys. 4
Zakończenie trybu ekonomicznego
■
5594 697 PL
■
Automatycznie po przełączeniu na tryb grzewczy ze
zredukowaną temperaturą zgodnie z programem
czasowym ustawionym w regulatorze Vitotronic.
lub
Nacisnąć przycisk .
7
Co robić gdy?
Temperatura w pomieszczeniach za niska
Przyczyna
Zdalne sterowanie jest błędnie ustawione.
Sposób usunięcia
W razie potrzeby sprawdzić i skorygować ustawienia:
musi być ustawiony (patrz strona 6)
■ Wartość wymagana temperatury pomieszczenia
(patrz strona 6)
■
Brak paliwa.
Eksploatacja na olej/gaz płynny:
Sprawdzić zapas paliwa i w razie potrzeby zamówić.
Przy gazie ziemnym:
Otworzyć zawór odcinający gaz. W razie potrzeby zasięgnąć informacji w zakładzie gazowniczym.
„ ” pojawia się na wyświetlaczu.
Odczytać rodzaj usterki na regulatorze Vitotronic i potwierdzić ją. W razie potrzeby powiadomić firmę instalatorską.
Instrukcja obsługi regulatora
Temperatura w pomieszczeniach za wysoka
Przyczyna
Sposób usunięcia
Zdalne sterowanie jest błędnie ustawione.
Sprawdzić i w razie potrzeby skorygować wartość wymaganą temperatury pomieszczenia (patrz strona 6).
pojawia się na wyświetlaczu.
Odczytać rodzaj usterki na regulatorze Vitotronic i potwierdzić ją. W razie potrzeby powiadomić firmę instalatorską.
Instrukcja obsługi regulatora
Brak ciepłej wody
Przyczyna
Sposób usunięcia
Zdalne sterowanie jest błędnie ustawione.
Sprawdzić, czy podgrzew wody użytkowej jest włączony.
lub
musi być ustawiony (patrz strona 6).
Brak paliwa.
Eksploatacja na olej/gaz płynny:
Sprawdzić zapas paliwa i w razie potrzeby zamówić.
Przy gazie ziemnym:
Otworzyć zawór odcinający gaz. W razie potrzeby zasięgnąć informacji w zakładzie gazowniczym.
pojawia się na wyświetlaczu.
Odczytać rodzaj usterki na regulatorze Vitotronic i potwierdzić ją. W razie potrzeby powiadomić firmę instalatorską.
5594 697 PL
Instrukcja obsługi regulatora
8
Co robić gdy?
pojawia się na wyświetlaczu
Przyczyna
Sposób usunięcia
Usterka w instalacji grzewczej.
Odczytać rodzaj usterki na regulatorze Vitotronic i potwierdzić ją. W razie potrzeby powiadomić firmę instalatorską.
Instrukcja obsługi regulatora
i
pojawiają się na wyświetlaczu
Przyczyna
Sposób usunięcia
Występują zakłócenia w połączeniu radiowym lub połączenie zostało zerwane.
Powiadomić firmę instalatorską.
pojawia się na wyświetlaczu
Przyczyna
Sposób usunięcia
Baterie są zużyte.
Wymienić baterie (patrz kolejny rozdział).
Vitotrol 200 RF jest wyposażony w podtrzymanie pamięci. W razie wymiany baterii wszystkie ustawione dane pozostają zachowane.
pojawia się na wyświetlaczu
Przyczyna
Sposób usunięcia
Możliwość obsługi jest zablokowana przez firmę instalatorską. Można włączyć wyłącznie funkcję komfortową
„Tryb "Party"”.
Blokadę może usunąć firma instalatorska.
Wymiana baterii
W razie wymiany baterii wszystkie ustawione dane
pozostają zachowane.
■
■
Stosować baterie, typu Mignon LR6/AA, 1,5-V.
Nie stosować akumulatorków.
Demontaż modułu Vitotrol
1.
5594 697 PL
2.
Rys. 5
9
Co robić gdy?
Wymiana baterii (ciąg dalszy)
Wymiana baterii
+
-
+
-
Rys. 6
5594 697 PL
Utylizacja
Zużyte baterie należy oddawać w przeznaczonych do
tego celu, specjalnych punktach zbiorczych.
10
Załącznik
Objaśnienia terminów
Praca z obniżeniem temperatury (tryb grzewczy ze
zredukowaną temperaturą)
Patrz „Zredukowany tryb grzewczy”.
Program roboczy
Za pomocą programu roboczego można określić, czy
włączone będzie ogrzewanie pomieszczeń i podgrzew
wody użytkowej, czy tylko podgrzew wody użytkowej.
Można także określić, czy ogrzewanie zostanie wyłączone z zastosowaniem kontroli zabezpieczenia przed
zamarzaniem.
Mieszacz
Mieszacz miesza wodę ogrzewaną w kotle grzewczym
ze schłodzoną wodą powracającą z obiegu grzewczego. Woda dogrzana w ten sposób zgodnie z zapotrzebowaniem jest tłoczona do obiegu grzewczego za
pomocą pompy obiegu grzewczego. Regulator
Vitotronic dostosowuje za pośrednictwem mieszacza
temperaturę obiegu grzewczego do różnych warunków, np. do zmienionej temperatury zewnętrznej.
Wyłączenie na noc
Patrz „Zredukowany tryb grzewczy”.
Możliwy jest wybór następujących programów roboczych:
Standardowy tryb grzewczy
■
Pomieszczenia są ogrzewane, woda użytkowa jest
podgrzewana (eksploatacja w zimie).
■
Woda użytkowa jest podgrzewana, brak ogrzewania
pomieszczeń (eksploatacja w lecie).
■
Ochrona przed zamarzaniem aktywna, brak ogrzewania pomieszczeń, brak podgrzewu wody użytkowej.
Status roboczy
W programie roboczym
status roboczy zmienia
się z „normalnego trybu grzewczego” na „tryb grzewczy ze zredukowaną temperaturą” i na odwrót. Czasy
zmiany statusów roboczych określa się przy ustawianiu programu czasowego w regulatorze Vitotronic..
Obieg grzewczy
Obieg grzewczy to zamknięty obieg pomiędzy kotłem
grzewczym a grzejnikami, przez który przepływa woda
grzewcza.
W jednej instalacji grzewczej dostępnych jest kilka
obiegów grzewczych, np. jeden obieg grzewczy dla
pomieszczeń mieszkania głównego i jeden obieg
grzewczy dla pomieszczeń mieszkania dodatkowego.
Pompa obiegu grzewczego
Pompa obiegowa do obiegu wody grzewczej w obiegu
grzewczym.
Temperatura rzeczywista
Aktualna temperatura w momencie odczytu; np. rzeczywista temperatura pomieszczenia.
W okresach, w których mieszkańcy przebywają w
domu w ciągu dnia, pomieszczenia ogrzewane są w
standardowym trybie grzewczym. Okresy takie ustalane są za pomocą programu czasowego do ogrzewania pomieszczeń w regulatorze Vitotronic. W takich
okresach pomieszczenia ogrzewane są z normalną
temperaturą pomieszczenia.
Normalna temperatura pomieszczenia
W okresach, w których mieszkańcy przebywają w
domu w ciągu dnia, ustawiana jest normalna temperatura pomieszczenia (patrz strona 6).
Zredukowany tryb grzewczy
W okresach nieobecności lub w nocy pomieszczenia
ogrzewane są w zredukowanym trybie grzewczym
(praca z obniżeniem temperatury). Okresy takie ustalane są za pomocą programu czasowego do ogrzewania pomieszczeń w regulatorze Vitotronic. W takich
okresach pomieszczenia ogrzewane są ze zredukowaną temperaturą pomieszczenia.
Zredukowana temperatura pomieszczenia
W okresach nieobecności w domu lub w nocy ustawiana jest w regulatorze Vitotronic zredukowana temperatura pomieszczenia. Patrz również „Tryb grzewczy
ze zredukowaną temperaturą”.
Pompa obiegu solarnego
W połączeniu z instalacjami solarnymi.
Pompa obiegu solarnego przetłacza schłodzony czynnik grzewczy z wymiennika ciepła pojemnościowego
podgrzewacza wody do kolektorów.
5594 697 PL
Temperatura wymagana
Ustawiona temperatura, która powinna zostać osiągnięta; np. wymagana temperatura pomieszczenia
(patrz strona 6).
11
Tryb letni
Pompa ładująca podgrzewacza
Program roboczy „Tylko C.W.U.”.
Podczas ciepłej pory roku, tj. kiedy pomieszczenia nie
muszą być ogrzewane, możliwe jest wyłączenie trybu
grzewczego. Kocioł grzewczy nadal pracuje w celu
podgrzewu ciepłej wody użytkowej.
Pompa obiegowa do podgrzewu wody użytkowej w
pojemnościowym podgrzewaczu wody.
Osoba kontaktowa
W przypadku pytań lub konieczności wykonania prac konserwacyjnych i naprawczych przy instalacji grzewczej
prosimy zwrócić się do firmy instalatorskiej lub serwisowej. Adresy najbliższych firm serwisowych znajdują się np.
w internecie na stronie www.viessmann.com
W przypadku pytań lub konieczności wykonania prac konserwacyjnych i naprawczych przy instalacji grzewczej
prosimy zwrócić się do firmy instalatorskiej lub serwisowej. Adresy najbliższych firm serwisowych znajdują się np.
w internecie na stronie www.viessmann.com
Viessmann Sp. z o.o.
ul. Gen. Ziętka 126
41 - 400 Mysłowice
tel.: (801) 0801 24
(32) 22 20 330
mail: [email protected]
www.viessmann.pl
12
5594 697 PL
Osoba kontaktowa
Zmiany techniczne zastrzeżone!
Viessmann Sp. z o.o.
ul. Gen. Ziętka 126
41 - 400 Mysłowice
tel.: (801) 0801 24
(32) 22 20 330
mail: [email protected]
www.viessmann.pl
