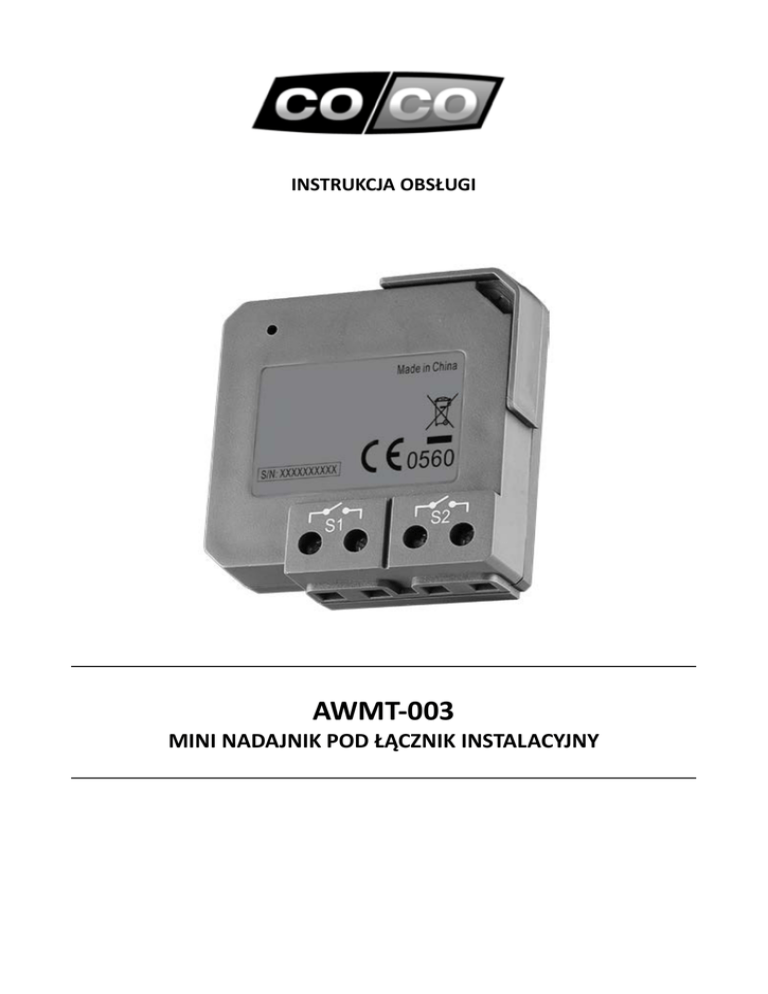

INSTRUKCJA OBSŁUGI
AWMT-003
MINI NADAJNIK POD ŁĄCZNIK INSTALACYJNY
Gratulujemy zakupu produktu firmy COCO
Aby jak najlepiej korzystać z zakupionego produktu, zarejestruj się na naszej stronie internetowej:
www.coco-technology.com/register . Możesz tam także znaleźć więcej informacji, aktualizacje oraz
wsparcie online.
Przeczytaj broszurę „Ważne informacje” zanim zainstalujesz ten produkt
Nieprzestrzeganie instrukcji bezpieczeństwa może być niebezpieczne, a wadliwa instalacja
spowoduje unieważnienie gwarancji mającej zastosowanie do tego produktu.
2
Montaż za pojedynczym łącznikiem ściennym
UWAGA!! Nie należy podłączać urządzenia do sieci elektrycznej 230V AC.
tylko do pojedynczego wyłącznika ściennego przy pomocy dwóch
przewodów wychodzących z urządzenia. W momencie zetknięcia się ze
sobą przewodów, sygnał ON zostaje wysłany z nadajnika a dioda LED
zaświeci się. Kiedy jeden z przewodów jest odłączony, urządzenie wysyła
sygnał OFF.
Montaż za podwójnym łącznikiem ściennym
UWAGA!! Nie należy podłączać do sieci elektrycznej 230V AC.
tylko do pojedynczego wyłącznika ściennego przy pomocy dwóch
przewodów wychodzących z urządzenia. W momencie zetknięcia się ze
sobą przewodów, sygnał ON zostaje wysłany z nadajnika a dioda LED
zaświeci się. Kiedy jeden z przewodów jest odłączony, urządzenie wysyła
sygnał OFF.
Nadajnik posiada 2 oddzielne kanały, w ten sposób można użyć dwóch przycisków przełącznika
ściennego.
3
1) Kanał nr 1
2) Kanał nr 2
3) Bateria
4) Wskaźnik sygnału LED
Sterowanie jednym lub wieloma odbiornikami COCO
Aby sterować jednym lub kilkoma odbiornikami jednocześnie należy przypisać preferowany
przycisk wyłącznika ściennego (połączonego z nadajnikiem AWMT-003) do pamięci konkretnego
odbiornika. Przeczytaj w instrukcji obsługi odbiornika fragment dotyczący procedury nauki kodu.
4
Sterowanie ręczne odbiorników on/off
(1) Wyślij sygnał ON, aby włączyć odbiornik.
(2) Wyślij sygnał OFF, aby wyłączyć odbiornik.
Sterowanie ręczne odbiorników z funkcją regulacji natężenia
(1) Wyślij sygnał ON, aby włączyć odbiornik.
(2) Wyślij sygnał OFF – ON (szybko) , aby aktywować tryb ściemniania. Światło będzie
powoli ściemniane / rozjaśniane.
(3) Wyślij sygnał OFF, aby wyłączyć odbiornik.
5
Sterowanie ręczne odbiorników z przeznaczeniem do rolet / żaluzji / ekranów elektrycznych itp.
(1)
(2)
(3)
(4)
Wyślij sygnał ON, aby podnieść roletę
Wyślij ponownie sygnał ON, aby zatrzymać roletę
Wyślij sygnał OFF, aby obniżyć roletę
Wyślij ponownie sygnał OFF, aby zatrzymać roletę
Przeczytaj instrukcję odbiornika w razie potrzeby odwrócenia zamiany kierunku rolety.
