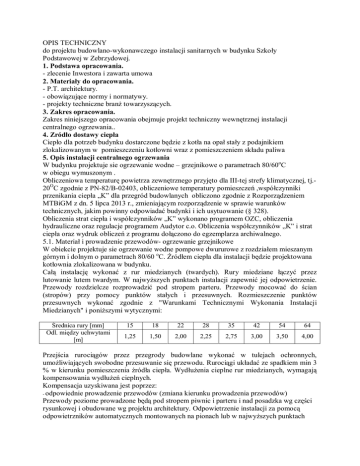

OPIS TECHNICZNY
do projektu budowlano-wykonawczego instalacji sanitarnych w budynku Szko y
Podstawowej w Zebrzydowej.
1. Podstawa opracowania.
- zlecenie Inwestora i zawarta umowa
2. Materia y do opracowania.
- P.T. architektury.
- obowi zuj ce normy i normatywy.
- projekty techniczne bran towarzysz cych.
3. Zakres opracowania.
Zakres niniejszego opracowania obejmuje projekt techniczny wewn trznej instalacji
centralnego ogrzewania..
4. Zród o dostawy ciep a
Ciep o dla potrzeb budynku dostarczone b dzie z kot a na opa sta y z podajnikiem
zlokalizowanym w pomieszczeniu kot owni wraz z pomieszczeniem sk adu paliwa
5. Opis instalacji centralnego ogrzewania
W budynku projektuje sie ogrzewanie wodne – grzejnikowe o parametrach 80/60oC
w obiegu wymuszonym .
Obliczeniowa temperatur powietrza zewn trznego przyj to dla III-tej strefy klimatycznej, tj.20OC zgodnie z PN-82/B-02403, obliczeniowe temperatury pomieszcze ,wspó czynniki
przenikania ciep a „K” dla przegród budowlanych obliczono zgodnie z Rozporz dzeniem
MTBiGM z dn. 5 lipca 2013 r., zmieniaj cym rozporz dzenie w sprawie warunków
technicznych, jakim powinny odpowiada budynki i ich usytuowanie (§ 328).
Obliczenia strat ciep a i wspó czynników „K” wykonano programem OZC, obliczenia
hydrauliczne oraz regulacje programem Audytor c.o. Obliczenia wspó czynników „K” i strat
ciep a oraz wydruk oblicze z programu do czono do egzemplarza archiwalnego.
5.1. Materia i prowadzenie przewodów- ogrzewanie grzejnikowe
W obiekcie projektuje sie ogrzewanie wodne pompowe dwururowe z rozdzia em mieszanym
górnym i dolnym o parametrach 80/60 oC. ród em ciep a dla instalacji b dzie projektowana
kot ownia zlokalizowana w budynku.
Ca instalacj wykona z rur miedzianych (twardych). Rury miedziane czy przez
lutowanie lutem twardym. W najwy szych punktach instalacji zapewni jej odpowietrzenie.
Przewody rozdzielcze rozprowadzi pod stropem parteru. Przewody mocowa do cian
(stropów) przy pomocy punktów sta ych i przesuwnych. Rozmieszczenie punktów
przesuwnych wykona zgodnie z "Warunkami Technicznymi Wykonania Instalacji
Miedzianych" i poni szymi wytycznymi:
rednica rury [mm]
Odl. mi dzy uchwytami
[m]
15
18
22
28
35
42
54
64
1,25
1,50
2,00
2,25
2,75
3,00
3,50
4,00
Przej cia ruroci gów przez przegrody budowlane wykona w tulejach ochronnych,
umo liwiaj cych swobodne przesuwanie si przewodu. Ruroci gi uk ada ze spadkiem min 3
% w kierunku pomieszczenia ród a ciep a. Wyd enia cieplne rur miedzianych, wymagaj
kompensowania wyd
cieplnych.
Kompensacja uzyskiwana jest poprzez:
- odpowiednie prowadzenie przewodów (zmiana kierunku prowadzenia przewodów)
Przewody poziome prowadzone b
pod stropem piwnic i parteru i nad posadzka wg cz ci
rysunkowej i obudowane wg projektu architektury. Odpowietrzenie instalacji za pomoc
odpowietrzników automatycznych montowanych na pionach lub w najwy szych punktach
instalacji. Poszczególne odga zienia wyposa ono w najni szych punktach instalacji w kurki
spustowe sprowadzone nad kratk ciekow .
Przy przej ciach przewodów przez ciany i stropy za ych tuleje ochronne o rednicy
wi kszej o 2 dymensje od zewn trznej rednicy ruroci gu.
Powierzchnie przewodów nieizolowanych nale y oczy ci do stopnia czysto ci 2 pomalowa
farb ftalowa do gruntowania i dwukrotnie emalia kreodurowa zgodnie z instrukcja KOR 3A
KNiT dla rodowiska N- Pz-At .Izolowane termicznie b
przewody poziome w piwnicy i
piony .
Przewody b
izolowane otulinami termoizolacyjnymi gr izolacji 35 mm . Instalacje nale y
montowa wg przepisów zawartymi w wydawnictwie : „Warunki techniczne wykonania i
odbioru robót budowlano- monta owych cz.II . Instalacje sanitarne i przemys owe ”.
Kompensacje wyd
termicznych zapewniaj uk ady samo kompensacyjne.
5.2. Elementy grzejne
Jako elementy grzejne zastosowano grzejniki stalowe p ytowe kompaktowe typ 22 i o
wysokosci 600 mm .
5.3. Armatura
Na podej ciach sieci rozprowadzaj cej do poszczególnych ga zi zaprojektowano na
przewodzie zasilaj cym jak i powrotnym zawór odcinaj cy kulowy o parametrach:
cisn. 6atm, temp. 100oC .
Przy grzejnikach p ytowych na ga zce zasilaj cej zastosowano termostatyczne regulatory
grzejnikowe z g owic termostatyczn , na powrocie zastosowano zawory odcinaj ce RLV dn
15 umo liwiaj ce opró nienie instalacji.
5.4. Odwodnienie i odpowietrzenie
Przewody poziome prowadzone w przestrzeni stropu podwieszonego nale y uk ada ze
spadkiem 3‰ w kierunku rozdzielaczy. Odwodnienie instalacji w pomieszczeniu w a
zgodnie z cz ci graficzna opracowania. Przy odwodnieniu montowa zawory kulowe
gwintowane ze z czk do w a. Odpowietrzenie instalacji nale y wykona poprzez
automatyczne odpowietrzniki Ø15 z zaworem stopowym instalowane w najwy szych
punktach instalacji.
5.5. Regulacja instalacji
Regulacje instalacji projektuje sie poprzez zawory termostatyczne montowane przy
grzejnikach . Wielko nastawy zaworów termostatycznych oznaczonej symbolem „N”
okre lono przy ka dym grzejniku na rozwini ciu. Wst pna nastawa ustawia wykonawca.
5.6. Próby i izolacja instalacji
Przed dokonaniem nastawy zaworów nale y instalacje kilkakrotnie przep uka woda o
pr dko ci 1.5 m/s. Nast pnie nale y przeprowadzi dla przewodów rozprowadzaj cych prób
szczelno ci na zimno /0.6 MPa/ i na gor co /po uruchomieniu ród a ciep a/, a po uzyskaniu
pozytywnego wyniku próby przewody zaizolowa termicznie otulina termoizolacyjna - z
wysokiej jako ci pianki polietylenowej z wzd nym naci ciem. o grubo ci 30 mm.
Cecha / W ciwi ci
Wynik
sto
30 - 40 kg/m3
Struktura komórkowa
zamkni ta, g sta
Kolor
szary
Wspó czynnik przewodzenia ciep a ( )
0,040 W/mK przy 40°C
Temperatury pracy
od -80°C do +95°C
Odporno na dyfuzj pary wodnej (µ)
>3500 - 14000
po 7 dniach 1,05%
Ch onno wody
Cecha / W
Zapach
Elastyczno
Odporno chemiczna
Toksyczno w ogniu
Katogeria po arowa
certyfikat CE
ciwi ci
Wynik
po 28 dniach
neutralny
dobra
doskona a
praktycznie nie ma
Klasa EL
zgodny z norm 14313
Ca
robót wykona zgodnie z cz ci graficzna opracowania, wymienionymi normami
oraz „Warunkami technicznymi wykonania i odbioru robót budowlano - monta owych” cz. II
- Roboty instalacji sanitarnych i przemys owych oraz wytycznymi wykonywania instalacji z
rur miedzianych. Ponadto powinny by przestrzegane nast puj ce dodatkowe zasady:
• w czasie wykonywania próby szczelno ci instalacji w stanie zimnym, po czonej z
ukaniem, wszystkie zawory przelotowe i grzejnikowe musza by ca kowicie otwarte;
zawory termostatyczne powinny mie na one zamiast g owic termostatycznych ko paki
ochronne;
• ze wzgl du na znaczna wra liwo termostatycznych zaworów grzejnikowych oraz
nowoczesnych bezd awicowych pomp obiegowych na mechaniczne zanieczyszczenia wody
grzejnej instalacja wewn trzna c.o. powinna by szczególnie starannie wyp ukana;
• przed rozpocz ciem rozruchu i próbnej eksploatacji instalacji w stanie gor cym nale y
dokona wst pnej regulacji urz dze zgodnie z nastawami podanymi w dokumentacji
technicznej: regulacja wst pna i jej ewentualne korekty nie wymagaj spuszczania wody z
instalacji.
5.7 Zestawienie pomieszcze ogrzewanych.
Opis
int,H
A
V
HL
Symbol
°C
m2
m3
W
01
Klatka schodowa 01
18,0 7,70 16,9
386
02
Komunikacja
20,0 14,60 32,1
575
03
Piwnica 03
18,0 3,60 7,9
41
04
Piwnica 04
18,0 8,67 19,1
268
07
Piwnica 07
18,0 12,68 27,9
332
08
Piwnica 08
18,0 16,68 36,7
376
09
Piwnica 09
18,0 22,64 49,8
771
010
Przedsionek
20,0 3,22 7,1
217
011
Piwnica 011
18,0 3,67 8,1
120
012
Piwnica 012
18,0 13,36 29,4
645
1
Przedsionek
20,0 5,90 19,5
874
2
Komunikacja
20,0 47,90 158,1
3449
3
Kl. schodowa
20,0 8,10 26,7
677
4
Catering
20,0 16,33 53,9
1071
5
Sala przedszkolna
20,0 65,40 215,8
5573
6
Sala przedszkolna
20,0 42,60 140,6
3993
7
Toaleta
20,0 6,10 20,1
1098
8
Toaleta
20,0 16,40 54,1
3069
9
Przedsionek
20,0 47,40 156,4
3245
101
Sala lekcyjna
20,0 48,20 159,1
3870
102
103
104
105
106
107
108
109
110
111
Sekretariat
Biuro
Toaleta
Sala lekcyjna
Sala komputerowa
Pokój nauczycielski
Sala lekcyjna 108
Toaleta
Korytarz 110
Klatka schodowa 111
20,0
20,0
20,0
20,0
20,0
20,0
20,0
20,0
20,0
20,0
15,80
9,40
6,30
30,00
17,60
14,80
34,00
10,90
43,70
17,20
52,1
31,0
20,8
99,0
58,1
48,8
112,2
36,0
144,2
56,8
1135
789
1173
2165
855
1073
2662
1436
2362
1205
6.Technologia kot owni
W pomieszczeniu kot owni zamontowany b dzie kocio 45 kW pracujacym na Eko-groszku
5-20 mm, podawanym z podajnika 320l i regulowanym automatyk kot a. Sterownik kot a
stabilizuje temperatur wody oraz reguluje procesem spalania paliwa w kotle nie
dopuszczaj c do jego wyga ni cia. Parametry regulacji dostosowa mo na do aktualnych
warunków pracy. Sterowanie zabezpiecza równie przed przegrzaniem oraz wy cza ca y
uk ad w razie braku paliwa lub cofni cia aru Je eli chodzi o automatyk to ten kocio
pracowa b dzie w trybie r cznym na sta ych parametrach, a regulacja b dzie sterowana
nadrz dnie poszczególnymi obiegami grzewczymi. Zawór czterodrogowy sterowany
automatyk kot a. Dodatkowo kocio b dzie równolegle adowa wymiennik dwup aszczowy
300 l. Obieg grzewczy c.o . Obieg adowania wymiennika c.w.u oraz cyrkulacja wymuszony
pompami 2szt Kocio zabezpiecza b dzie membranowy zawór bezpiecze stwa dn= 1/2”
nastawa 3 bar ,
Instalacja zabezpieczona b dzie naczyniem wzbiorczym zamkni tym.
Pojemno nominalna
: 80 litrów
Pojemno u ytkowa max: : 72 litrów
Dop. temp. inst. zasil. :120 °C
Dop. temp. pracy membrany : 70 °C
Dop. ci nienie pracy
: 6 bar
Ci nienie wst pne fabryczne: 1,5 bar
Ci nienie wst pne ustawione: 1,4 bar
rednica
: 480 mm
Wysoko
: 565 mm
Przy cze uk adu
:
R1
Wymiennik c.w.u. b dzie zabezpiecza zawór bezpiecze stwa dn= 1/2” , nastawa 6,0 bar
6.1 Materia i prowadzenie przewodów
Przewody po stronie wody grzejnej projektuje si z rur miedzianych lutowanych.
Przy przej ciach przez przegrody konstrukcyjne / ciany, stropy/ przewody nale y prowadzi
w rurkach ochronnych, a przez inne przegrody w otworach lu nych. Przewody nale y
mocowa do cian i stropów za pomoc haków lub uchwytów . Rozmieszczenie urz dze ,
przewodów i ich rednice pokazano w cz ci graficznej opracowania.
Odprowadzenie spalin projektuje si czopuchem ze stali nierdzewnej w systemie z gr cianki
1 mm ø 150 mm ,komin murowany o wysoko ci 9 m
• kocio nale y ustawi na fundamencie o wysoko ci 10 cm z betonu B-15
• wentylacja kot owni : nawiew kana em zetowym 20 x 25 cm , wywiew kana 20x14 cm .
• odwodnienie posadzki przez kratk ciekow , studzienk sch adzaj ca , pompk
skrzyde kow do kanalizacji sanitarnej , urz dzenia istniej ce nale y udro ni i
wyremontowa .
• drzwi kot owni otwierane na zewn trz , bezklamkowe z samozamykaczem o odporno ci
ogniowej 0,5 godziny
6.2 Warunki wykonania i eksploatacji
• monta kot a ze szczególn uwag na wypoziomowanie urz dze z tolerancj 1 mm
wykona zgodnie z DTR tych urz dze
• po czenia uk adu sterowniczego z urz dzeniami automatycznej regulacji oraz rozruch
kot a wykona uprawniony serwis.
6.3 Dobór urz dze zabezpieczaj cych.
Dobór zaworu bezpiecze stwa kot a
qm
1414,5
(0,3 0) 971,2
24144kg / m 2 s
rednica kró ca dolotowego
4 G
qm
d=
=0,01 m=10mm
c
Dobór zaworu bezpiecze stwa na wymienniku c.w.u
d
4 G
0,9
c
1,1
p1
p2
=6,21 mm
Przyj to zawór Dn15 nastawa 6 bar
6.4 Dobór pomp.
Pompa obiegowa c.o.
wymagana wydajno 0,536 kg/s
Wymagana wysoko podnoszenia:
- opory instalacji c.o. i c.t 15+5=20kPa
- zawór czterodrogowy 0,5 kPa
- opory obiegu kot owni 3,0 kPa
23,5 kPa
Hp = 23,5 x 1,1 = 25,85kPa
Pompa obiegowa c.w.u.
wydajno pompy
wymagana wydajno pompy 0,72 kg/s
- opory wymiennika 6,5 kPa
- opory obiegu kot owni 3,0
9,5kPa
Wymagana wysoko podnoszenia:
Hp = 9,5 x 1,05 = 9,5 kPa
Pompa cyrkulacyjna
Przyj to 1 pompa, P1 = 28W , IN = 0,34 A
Dobór zaworów czterodrogowego zabezpieczenie przed zbyt niska temperatur powrotu na
kocio .
Przyj to zawór czterodrogowy mieszajecy montowany pomiedzy obwodem kot a a
obwodem instalacyjnym DN 40, kvs= 353/h
6.5 Dobór czopucha i komina
Czopuch o rednicy DN150 nale y w czy do istniej cego przewodu spalinowego 25x25
6.6 Wentylacja kot owni i pomieszczenia opa u.
wentylacja nawiewna :
Ilosc powietrza nawiewanego :
V = 1,6m3/kW x 45 kW = 72 m3/h
Nawiew odbywa si b dzie przez kana nawiewny zetowy o wymiarach 250x 200
mm , wylot kana u 30 cm nad posadzka kana u.
wentylacja wywiewna
Zgodnie z wymaganiami z pomieszczenia nale y odprowadzic 0,75 m3/h na 1 kW mocy kot a
.
Ilo powietrza wywiewanego:
Vw = 0,75x 45 = 34 m3/h
Wywiew odbywac si b dzie przez istniej cy kana wywiewny 25x25
7. Instalacja wody zimnej, ciep ej i cyrkulacyjnej.
Obliczenia wykonano w oparciu o standard podstawowego wyposa enia domu w urz dzenia
techniczno-sanitarne. Procedura obliczeniowa wg PN-92/B-01706.
Zimna
Ciep a
Woda
woda
woda
cyrkulacyjna
Temperatury wody, [°C]
5,0
……………………………
30,38
Ci nienie dyspozycyjne, [m] ………………
6,10
Ci nienie hydrostatyczne, [m] …………
4,60
Suma normatywnych wyp ywów, [l/s]
3,23
Obliczeniowy przep yw, [l/s] ……………
Liczba wymian wody cyrkul.,[1/h]
Odbiornik krytyczny
……………………………………
/
20,00
Ci nienie przed odbior. Kryt., [m]
8,75
D ugo ga zi krytycznej, [m] ………
4,39
Opór ga zi do odbiornika kryt.[m]
Ci nienie dyspozycyjne [m]
0,19
Suma normatywnych wyp ywów [ l/s]
1,33
Strumie wody cyrkulacyjnej [ l/s]
0,11
Liczba wymian wody cyrk. [1/h]
10,6
Ci nienie dyspozycyjne pompy cyrk. [m]
1,83
Obiekt zasilany b dzie w wod zimn z istniej cego przy cza wodoci gowego
zlokalizowanego w piwnicy budynku. Pomiar zu ycia wody realizowany jest za pomoc
wodomierza g ównego zabudowanego w pomieszczeniu technicznym w piwnicy.
Ciep a woda przygotowywana b dzie centralnie, w pojemno ciowym zasobniku wody o
pojemno ci 300 l, zasilanym z lokalnej kot owni. Instalacj wodoci gow zaprojektowano z
rur wielowarstwowych PEX/Al/PEX do instalacji grzewczych i wodoci gowych z polietylenu
sieciowanego z wk adk aluminiow , Tmax = 90°C, Pmax = 1.0 MPa. Po czenie zaciskowe.
Przewody rozprowadzaj ce wod zimn i ciep w piwnicy nale y poprowadzi po cianie
lub pod stropem. Na wy sze kondygnacje wod doprowadzono za pomoc dwóch pionów W1
i W2. Wod zimn i ciep nale y doprowadzi do wszystkich baterii, zaworów czerpalnych i
urz dze w poszczególnych lokalach zgodnie z cz ci rysunkow .
Przewody cyrkulacyjne doprowadzi do ostatniej kondygnacji i wpi do wody ciep ej. Na
odej ciach pionów na instalacji cyrkulacyjnej zaprojektowano automatyczne zawory
równowa ce . Przewody magistralne, prowadzi po cianie i pod stropem piwnicy, natomiast
przewody rozdzielcze do urz dze - w bruzdach ciennych.
Wszystkie przewody instalacji wody izolowa wg. Rozporz dzenia Ministra Infrastruktury z
dnia 12 marca 2009 zmieniaj cego rozporz dzenie w sprawie warunków technicznych, jakim
powinny odpowiada budynki i ich usytuowanie. Na instalacji stosowa otuliny wyposa one
w zamki zatrzaskowe, co umo liwi ich atwy demonta w przypadku awarii instalacji.
Wszystkie przej cia instalacji wodnych przez przegrody oddzielenia po arowego powinny
mie klas odporno ci ogniowej tych przegród, a otwór uszczelni mas uszczelniaj , oraz
opask ogniochronn .
Wszystkie czniki i rury powinny posiada znak wytwórcy i powinny odpowiada normom
europejskim EN 133/22 i EN 133/80, a ponadto powinny posiada decyzj dopuszczaj
do stosowania w budownictwie wydan przez COBRTI "Instal”. Wynika to z Ustawy
o badaniach i certyfikacji z dnia 3.04.1993r. Dz.U. Nr 55/93 oraz Zarz dzenia Dyrektora
Polskiego Centrum Bada i Certyfikacji z dnia 20.05.1994 w sprawie ustalenia wykazu
wyrobów podlegaj cych obowi zkowi zg aszania do certyfikacji na znak bezpiecze stwa
i oznaczania tym znakiem-MP Nr 39/94 poz.335. W/w ustawa obowi zuje od 01.01.1994r.
Przewodów wody nie nale y prowadzi nad przewodami elektrycznymi.
Przej cia rur instalacji wodnych przez ciany i stropy nale y wykona w tulejach ochronnych
wype nionych szczeliwem elastycznym.
Urz dzenia i armatur montowa zgodnie z projektem technologii z zachowaniem wymaga
normatywnych.. Po wykonaniu instalacji, przed zaizolowaniem przewodów, instalacj nale y
przep uka czyst wod , a w razie konieczno ci zdezynfekowa .
Badania szczelno ci dla instalacji wody nale y przeprowadzi po nape nieniu wod przed
zakryciem bruzd ciennych. Prób nale y wykona przy ci nieniu próbnym wy szym o 50%
od ci nienia roboczego, lecz nie mniejszym ni 0,9 MPa. Przewody nie powinny wykazywa
przecieków na przewodach, armaturze i po czeniach. Instalacj uwa a si za szczeln , je eli
manometr w ci gu 20 min. nie wykazuje spadku ci nienia o wi cej ni 2%.
7. Instalacja hydrantowa.
Ochron przeciwpo arow budynku przewidziano poprzez nawodnion instalacj
hydrantow . Zasilanie budynku w wod dla celów przeciwpo arowych przewiduje si z
gminnego przewodu wodoci gowego. Zgodnie z Rozporz dzeniem Ministra Spraw
Wewn trznych i Administracji
z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpo arowej budynków, innych obiektów
budowlanych i terenów (Dz. U. z dnia 22 czerwca 2010 r.), w obiekcie b dzie zastosowane
punkty poboru wody do celów przeciwpo arowych:
- hydranty wewn trzne 25 z w em pó sztywnym o d . 30m
Hydranty b
usytuowane na klatce schodowej komunikacji ogólnej i rozmieszczone tak,
aby swoim zasi giem obejmowa y ca chronion powierzchni . Zasi g hydrantu 25 z w em
pó sztywnym o d . 30m wynosi 30 m +3m=33m
Minimalna wydajno poboru wody mierzona na wylocie pr downicy powinna wynosi
1dm3/s . Przyjmuje si jednoczesno dzia ania dwóch hydrantów, st d przep yw
obliczeniowy wynosi 2 dm3/s. ród em wody do instalacji hydrantowej b dzie przy cze
wodoci gowe. Ci nienie na zaworze hydrantowym hydrantu wewn trznego powinno
zapewnia wymagan wydajno z uwzgl dnieniem zastosowanej rednicy dyszy pr downicy
i nie powinno by mniejsze ni 0,2MPa.W wyniku oblicze ustalono, e wymagana warto
ci nienia wody na przy czeniu wodoci gowym niezb dna dla instalacji hydrantowej wynosi
30,38 m H2O.
8. Wewn trzna instalacja kanalizacji sanitarnej
Rozwi zania systemu kanalizacji wewn trznej jest zgodne z norm PN-EN 12056-2
„Systemy kanalizacji grawitacyjnej wewnatrz budynków. Cz
2. Kanalizacja sanitarna,
projektowanie uk adu i obliczenia”.
Projektuje si instalacj wewn trzn kanalizacji sanitarnej wykonan z nast puj cych
materia ów:
przewody kanalizacji podposadzkowej – rury kanalizacyjne zewn trzne PVC-U klasy S (SDR
34 SN8) z wyd onym kielichem czonych na uszczelki gumowe, piony oraz podej cia pod
przybory – rury kanalizacyjne wewn trzne PP i PVC-U-HT, wpusty pod ogowe pionowe z
zasyfonowaniem DN 50 PP250x250, Przewody kanalizacyjne powinny by uk adane
kielichami w kierunku przeciwnym do przep ywu cieków, z zachowaniem minimalnego
spadku wynosz cego 1,5%.
Minimalna odleg
przewodów z PVC lub PP od innych mediów ma wynosi 0,1m mierz c
od powierzchni rur. G ówne poziomy kanalizacyjne (przewody odp ywowe) odbieraj ce
cieki z pionów prowadzi pod posadzk piwnicy zgodnie ze spadkami i g boko ciami
okre lonymi w cz ci rysunkowej opracowania.
Piony kanalizacyjne nale y prowadzi w szachtach lub przy cianach. Przewody
kanalizacyjne odbieraj ce cieki od urz dze sanitarnych mog by prowadzone po cianach
albo w bruzdach ciennych, pod warunkiem zastosowania rozwi zania zapewniaj cego
swobodne wyd anie przewodów.
W miejscach, gdzie przewody kanalizacyjne przechodz przez ciany lub stropy, pomi dzy
ciank rur a kraw dzi otworu w przegrodzie budowlanej powinna by pozostawiona wolna
przestrze wype niona materia em utrzymuj cym stale stan plastyczny.
Przewody powinno si prowadzi przez pomieszczenia o temperaturze powy ej 0oC.
Przewody kanalizacyjne nie powinny by prowadzone nad przewodami zimnej i ciep ej,
centralnego ogrzewania oraz nad go ymi przewodami elektrycznymi. Minimalna odleg
przewodów PVC od przewodów cieplnych powinna wynosi 0,1 m, mierz c od powierzchni
rur. W przypadku, gdy odleg
ta jest mniejsza, nale y zastosowa izolacj termiczn .
Izolacj termiczn nale y wykona równie wtedy, gdy dzia anie dowolnego ród a ciep a
mog oby spowodowa podwy szenie temperatury cianki przewodu powy ej +45oC.
Ka dy przewód spustowy (pion) nale y zaopatrzy u jego podstawy w otwór rewizyjny.
Piony powinny by wyprowadzone jako rury wentylacyjne do wysoko ci od 0,5 do 1,0 m
ponad dach w taki sposób, aby odleg
wylotu rury od okien i drzwi prowadz cych do
pomieszcze przeznaczonych na sta y pobyt ludzi wynosi a co najmniej 4,0 m. Rur
wywiewnych nie powinno si wprowadza do przewodów wentylacyjnych z pomieszcze
przeznaczonych na pobyt ludzi oraz do przewodów dymowych i spalinowych. Jedna rura
wentylacyjna mo e obs ugiwa kilka pionów. Przekrój takiej rury nie powinien by mniejszy
ni 2/3 sumy przekrojów wentylowanych przez ni pionów. Na przewodach pionowych
stosowa na ka dej kondygnacji co najmniej jedno mocowanie sta e zapewniaj c
przenoszenie obci
ruroci gów i jedno mocowanie przesuwne. Mocowanie przesuwne ma
zabezpiecza ruroci g przed dociskiem. Wszystkie elementy przewodów spustowych maj
by mocowane niezale nie.
Badanie szczelno ci:
Badania szczelno ci ma by wykonane przed zakryciem kana ów, w których prowadzona jest
instalacja kanalizacji wewn trznej jak nast puje:
podej cia i przewody spustowe ( piony) kanalizacji wewn trznej nale y sprawdzi na
szczelno w czasie swobodnego przep ywu przez nie wody,
kanalizacyjne przewody odp ywowe (poziomy) odprowadzaj ce cieki bytowo-gospodarcze
sprawdza si na szczelno , poprzez ogl dziny po nape nieniu wod instalacji powy ej kolana
cz cego pion z poziomem.
Przeprowadzi równie sprawdzenie zgodno ci wykonywanych robót z dokumentacj
techniczn oraz z zapisami w dzienniku budowy i sprawdzi czy u yte materia y s zgodne z
normami.
Uwaga.
Na parterze budynku, przybory dedykowane „dla przedszkoli” - ceramika sanitarna dzieci ca
(umywalki, postumenty, miski ust powe, deski sedesowe, kolorowe akcesoria ) nale y
montowa na ni szych wysoko ciach.
