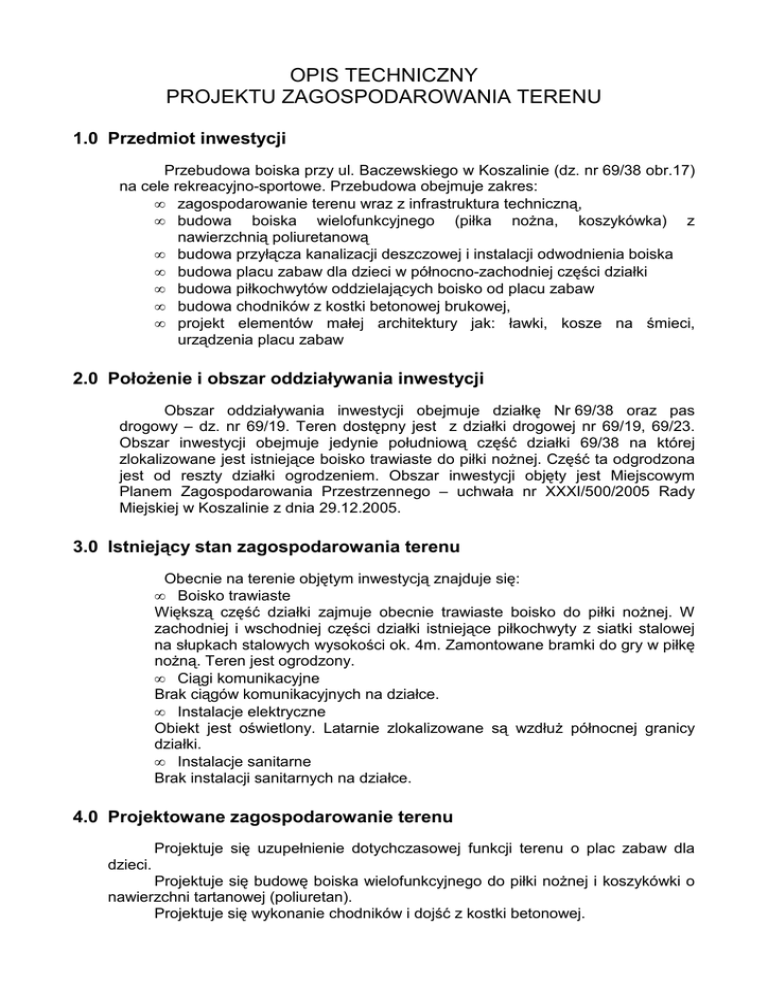

OPIS TECHNICZNY
PROJEKTU ZAGOSPODAROWANIA TERENU
1.0 Przedmiot inwestycji
Przebudowa boiska przy ul. Baczewskiego w Koszalinie (dz. nr 69/38 obr.17)
na cele rekreacyjno-sportowe. Przebudowa obejmuje zakres:
• zagospodarowanie terenu wraz z infrastruktura techniczną,
• budowa boiska wielofunkcyjnego (piłka nożna, koszykówka) z
nawierzchnią poliuretanową
• budowa przyłącza kanalizacji deszczowej i instalacji odwodnienia boiska
• budowa placu zabaw dla dzieci w północno-zachodniej części działki
• budowa piłkochwytów oddzielających boisko od placu zabaw
• budowa chodników z kostki betonowej brukowej,
• projekt elementów małej architektury jak: ławki, kosze na śmieci,
urządzenia placu zabaw
2.0 Położenie i obszar oddziaływania inwestycji
Obszar oddziaływania inwestycji obejmuje działkę Nr 69/38 oraz pas
drogowy – dz. nr 69/19. Teren dostępny jest z działki drogowej nr 69/19, 69/23.
Obszar inwestycji obejmuje jedynie południową część działki 69/38 na której
zlokalizowane jest istniejące boisko trawiaste do piłki nożnej. Część ta odgrodzona
jest od reszty działki ogrodzeniem. Obszar inwestycji objęty jest Miejscowym
Planem Zagospodarowania Przestrzennego – uchwała nr XXXI/500/2005 Rady
Miejskiej w Koszalinie z dnia 29.12.2005.
3.0 Istniejący stan zagospodarowania terenu
Obecnie na terenie objętym inwestycją znajduje się:
• Boisko trawiaste
Większą część działki zajmuje obecnie trawiaste boisko do piłki nożnej. W
zachodniej i wschodniej części działki istniejące piłkochwyty z siatki stalowej
na słupkach stalowych wysokości ok. 4m. Zamontowane bramki do gry w piłkę
nożną. Teren jest ogrodzony.
• Ciągi komunikacyjne
Brak ciągów komunikacyjnych na działce.
• Instalacje elektryczne
Obiekt jest oświetlony. Latarnie zlokalizowane są wzdłuż północnej granicy
działki.
• Instalacje sanitarne
Brak instalacji sanitarnych na działce.
4.0 Projektowane zagospodarowanie terenu
Projektuje się uzupełnienie dotychczasowej funkcji terenu o plac zabaw dla
dzieci.
Projektuje się budowę boiska wielofunkcyjnego do piłki nożnej i koszykówki o
nawierzchni tartanowej (poliuretan).
Projektuje się wykonanie chodników i dojść z kostki betonowej.
Projektuje się wykonanie przyłącza kanalizacji deszczowej, instalację
kanalizacji deszczowej oraz odwodnienie liniowe dla projektowanego boiska.
Projektuje się elementy małej architektury jak, ławki, kosze na śmieci,
piłkochwyty, urządzenia placu zabaw.
Projektuje się strefy bezpieczeństwa wokół urządzeń placu zabaw z piasku.
Projektowana
inwestycja
jest
zgodna
z
Miejscowym
Planem
Zagospodarowania Przestrzennego – uchwała nr XXXI/500/2005 Rady Miejskiej w
Koszalinie z dnia 29.12.2005. Zgodnie z planem teren działki położony jest w
jednostce ewidencyjnej 12.27US dla której przewidziano funkcję usług sportu i
rekreacji.
4.1 Projektowana infrastruktura
Projektuje się odwodnienie płyty boiska oraz sąsiadujących z nimi
nawierzchni utwardzonych za pomocą odwodnienia liniowego.
4.1.1 Woda
Nie dotyczy
4.1.3 Kanalizacja deszczowa
Projektuje się odwodnienie boiska w formie odwodnienia liniowego.
Projektuje się wykonanie przyłącza kanalizacji deszczowej. Szczegółowe rozwiązania
i przebieg tras wg opracowania branżowego.
4.1.4 Kanalizacja sanitarna
Nie dotyczy
4.1.6 Oświetlenie zewnętrzne
Oświetlenie istniejące
4.2. Komunikacja
Dojazd do obiektu istnieje dostęp od strony południowej i zachodniej. Nie
projektuje się poruszania po terenie samochodów.
Ciągi komunikacyjne projektuje się w formie chodnika prowadzącego wzdłuż
południowej granicy działki, łączący wejścia na teren obiektu.
4.2. Projektowane boisko wielofunkcyjne
Boisko wielofunkcyjne do gry w piłkę nożną i koszykówkę o wymiarach płyty
boiska 30,10x16,10m. Wokół płyty boiska zaprojektowano opaskę z kostki betonowej
o szerokości 1,0m. Obiekt usytuowano w zachodniej części działki nr 69/38.
Nawierzchnię boiska projektuje się z tworzywa sztucznego wg rysunków
szczegółowych, opaskę wokół z kostki betonowej.
4.3. Obiekty kubaturowe
Projekt nie przewiduje
kubaturowych.
lokalizacji na
terenie opracowania
obiektów
4.4. Piłkochwyty
Wzdłuż krótszego boku boiska od strony placu zabaw projektuje się piłko
chwyty wysokości 4 m.
Szczegółowe rozwiązania architektoniczno – konstrukcyjne wg rysunków
branżowych.
4.5. Ukształtowanie terenu
Ze względu na nachylenie terenu projektuje się nieznacznie przeprofilowanie
terenu w taki sposób, aby spadek podłużny boiska nie przekraczał 1%.
4.6. Ukształtowanie zieleni
Projektuje się pozostawienie zieleni wysokiej w postaci krzewów i kilku
drzew. Ze względu na projektowane zagospodarowanie ogólna powierzchnia
biologicznie czynna ulegnie zmniejszeniu.
5.0 Zestawienia powierzchni zagospodarowania terenu
Powierzchnie w m
2
2
Procentowy udział
Powierzchnia działki nr 69/38
2927,3m
100 %
Boisko do piłki nożnej i koszykówki 32,42x18,42m
597,2 m2
20,4 %
Nawierzchnie utwardzone-chodniki, place
137,0 m2
4,7 %
Strefy bezpieczeństwa wokół urządzeń na placu
zabaw
270,0 m2
9,2 %
Powierzchnia biologicznie czynna-trawniki
321,25 m2
65,7 % > 15%MPZP
6.0 Ustalenia ochrony archeologiczno - konserwatorskiej
Projektowana inwestycja nie jest zlokalizowana w granicach ochrony
archeologiczno – konserwatorskiej. W przypadku stwierdzenia w trakcie realizacji
inwestycji – występowania reliktów archeologicznych, należy przeprowadzić
archeologiczne badania ratownicze w zakresie określonym inwestorowi pozwoleniem
wojewódzkiego Konserwatora Zabytków.
7.0 Wpływ eksploatacji górniczej
Teren inwestycji nie jest zlokalizowany w granicach wpływu eksploatacji
górniczej.
8.0 Zagrożenia dla środowiska oraz higieny i zdrowia użytkowników
Na podstawie wypisu i wyrysu z planu zagospodarowania przestrzennego dla
wnioskowanej na działce objętej opracowaniem nie występują obszary stanowiące
przedmiot ochrony i kształtowania środowiska przyrodniczego i kulturowego w
zakresie ochrony dziedzictwa kulturowego.
Realizacja inwestycji nie wpłynie na pogorszenie się warunków środowiska
miasta Koszalina.
9.0 Wpływ obiektu budowlanego na drzewostan, glebę
Brak wpływu na drzewostan. Wpływ na glebę minimalny w zakresie realizacji
nawierzchni utwardzonych.
PROJEKTANCI :
mgr inż. arch. Katarzyna Krawiecka-Kołaczek
Upr.:25/ZPOIA/OKK/2008 spec. ARCHITEKTONICZNA
mgr inż. Łukasz Ilkiewicz
Upr.:ZAP/0042/PWOK/07 spec. KONSTRUKCYJNO-BUDOWLANA
mgr inż. Maciej Tkaczyk
Upr.: ZAP/0206/POOS/10 spec. INSTALACJE SANITARNE
OPIS TECHNICZNY
1.0 Przedmiot inwestycji
1.1 Przeznaczenie i program użytkowy obiektu budowlanego
Przebudowa boiska przy ul. Baczewskiego w Koszalinie (dz. nr 69/38 obr.17)
na cele rekreacyjno-sportowe. Przebudowa obejmuje zakres:
• zagospodarowanie terenu wraz z infrastruktura techniczną,
• budowa boiska wielofunkcyjnego (piłka nożna, koszykówka) z
nawierzchnią poliuretanową
• budowa przyłącza kanalizacji deszczowej i instalacji odwodnienia boiska
• budowa placu zabaw dla dzieci w północno-zachodniej części działki
• budowa piłkochwytów oddzielających boisko od placu zabaw
• budowa chodników z kostki betonowej brukowej,
• projekt elementów małej architektury jak: ławki, kosze na śmieci,
urządzenia placu zabaw
1.2 Charakterystyczne parametry techniczne (wg Polskiej Normy PN-ISO 9836)
1.2.1 Zestawienie pomieszczeń
Nie dotyczy
1.2.2 Dane ogólne
Powierzchnia działki nr 69/38
Pow. w m2
2927,3 m2
Powierzchnia projektowanego boiska:
597,2 m2
Powierzchnia projektowanego placu zabaw:
591,0 m2
Powierzchnia projektowanych chodników:
137,0 m2
Długość i szerokość boiska:
30,10x16,10m
2.0 Forma architektoniczna, funkcja i wymogi prawne
2.1.
Forma architektoniczna
Przedmiotem inwestycji jest przebudowa boiska sportowego na cele
rekreacyjno – sportowe. W ramach inwestycji projektuje się wykonanie:
• boiska wielofunkcyjnego do gry w piłkę nożną i koszykówkę,
• placu zabaw dla dzieci
• chodniki
• elementy małej architektury
Całość projektuje się jako kompleks sportowo – rekreacyjny służący do
wypoczynku i rozgrywek sportowych okolicznych mieszkańców.
Boisko wielofunkcyjne projektuje się o nawierzchni sztucznej w kolorze
bordowym z opaską ochronną z kostki betonowej w kolorze bordo. Dla
zapewnienia odwodnienia projektuje się odwodnienie liniowe wzdłuż krawędzi
boiska.
Dla zapewnienia bezpieczeństwa użytkowania boiska projektuje się
wykonanie piłko chwytów wysokości 4 m od strony zachodniej - placu zabaw (od
strony wschodniej piłkochwyty istniejące).
W części zachodniej działki projektuje się plac zabaw dla dzieci. Urządzenia
placu zabaw zamontowane zostaną w strefach bezpieczeństwa ochrony przed
upadkiem wypełnionych piaskiem płukanym.
Wzdłuż południowej części działki zaprojektowano chodnik z zatoczkami dla
ławek i ławkami.
2.2 Funkcja
Obiekt sportowo – rekreacyjny.
2.2. Sposób dostosowania do krajobrazu i otaczającej zabudowy
Architektura projektowanego
kompleksu
dostosowana
jest
otaczającego go zabudowy i powiela istniejącą na tym terenie funkcję.
do
2.3. Sposób spełnienia wymagań (art. 5 ust. 1) Prawa Budowlanego
Obiekt został zaprojektowany zgodnie z przepisami, w tym technicznobudowlanymi, Polskimi Normami oraz zasadami wiedzy technicznej.
3.0 Rozwiązania techniczne
3.1. Technologia boiska
Zaprojektowano wykonanie boiska ze sztuczną nawierzchnią typu poliuretanowego.
Zaprojektowano również opaskę z kostki brukowej, betonowej wokół płyty boiska
oraz odwodnienie liniowe w zachodniej części. Ze względu na naturalne nachylenie
terenu zaprojektowano jednokierunkowy spadek podłużny boiska - 1% w kierunku
odwodnienia liniowego.
Po wykonaniu demontażu bramek należy przystąpić do wykorytowania nawierzchni
pod warstwy podbudowy boiska.
Projektowany układ warstw podbudowy (łącznie 398mm):
Nawierzchnia poliuretanowa – natrysk 13mm
Warstwa podkładowa poliuretanowo-gumowa 35mm
Kruszywo łamane, zagęszczone frakcja 0,05-5,0mm – 50mm
Kruszywo łamane, zagęszczone frakcja 0,0-31,5mm – 150mm
Warstwa odsączająca z piasku średniego zagęszczonego – 150mm
Wykonać warstwę odsączającą, a następnie obramowanie boiska i chodnika
obrzeżami betonowymi 8x30cm na ławie betonowej z oporem z betonu B-15.
Następnie wykonać warstwę nośną boiska z kruszywa łamanego o frakcji <31,5mm o
grubości 15cm. Warstwę zagęszczać mechanicznie. Następnie wykonać warstwę z
kruszywa kamiennego, łamanego frakcji 0,05-5mm o grubości 5cm. Warstwę
zagęszczać mechanicznie. Na tak przygotowanym podłożu ułożyć warstwę
stabilizującą z granulatu poliuretanowo-gumowego oraz natrysk. Po wyschnięciu
nawierzchni namalować linie pola do gry. Zamontować bramki z koszami. Bramki
zakotwić do podbudowy kotwami chemicznymi. Wokół boiska wykonać opaskę z
kostki betonowej.
Projektowany układ warstw podbudowy (łącznie 240mm):
Kostka brukowa betonowa 100x200x60mm 60mm
Podsypka cementowo-piaskowa 1:4 30mm
Warstwa odsączająca – podsypka piaskowa zagęszczona – 150mm
(zgodna z PN-B-11113:1996)
Uwaga. Przed ułożeniem chodnika wykonać odwodnienie liniowe boiska.
3.1.1. Bramka z koszem do gry
Zaprojektowano bramki z koszem do gry w piłkę nożną i koszykówkę,
uniwersalne, prefabrykowane. Elementy wykonane z rur stalowych cynkowanych
ogniowo oraz siatki z prętów zamiast siatki. Kosz należy zamocować nad bramką.
Bramkę z koszem zamontować do podbudowy za pomocą kotew chemicznych.
Bramki zamocować zgodnie z wytycznymi producenta.
3.1.2. Piłkochwyty
Wzdłuż końcowej linii boiska wykonać należy ogrodzenie (piłkochwyty).
Wysokość całkowita piłkochwytów 4,0m. Główne słupki nośnie wykonać z profila
stalowego zamkniętego Rk80x80x3 o długości 4,65m. Mocowanie słupków do
fundamentów poprzez wsunięcie słupa w rurę osadczą z profila Rk90x90x4
zatopioną w fundamencie i zakontrowanie śrubami. Przy słupach skrajnych
wykonać zastrzały z rury R60,3x2,5 mocowane przegubowo do słupków poprzez
blachę węzłową #5mm. Fundamenty o wymiarach 50x50x80cm wykonać na
podkładzie z betonu B-10 gr. 10cm. Zbrojenie fundamentów prętami 4#12mm w
pionie, strzemiona #6mm co 15cm. Przez otwory w słupkach przeprowadzić linki
stalowe ocynkowane o średnicy 5mm napinane śrubami rzymskimi. Linki
poprowadzić w trzech poziomach. Do linek i słupków zamocować siatkę
piłkochwytów. Słupki i elementy stalowe zabezpieczone antykorozyjnie poprzez
cynkowanie i malowanie proszkowe w kolorze zielonym. Siatka stalowa,
ocynkowana, powlekana w kolorze zielonym.
3.2. Technologia placu zabaw.
Zaprojektowano wykonanie placu zabaw dla dzieci we wschodniej części
terenu inwestycji. Plac zabaw oddzielony będzie od boiska piłkochwytami. Od
strony południowej zaprojektowano dojście do placu chodnikiem z kostki
betonowej. Wzdłuż chodnika zaprojektowano miejsca na ławki.
3.2.1. Nawierzchnia placu zabaw
Zaprojektowano nawierzchnie trawiastą placu zabaw. Istniejący teren należy
wyrównać, usuwając większe kępy trawy oraz nierówności, zasypać ewentualne doły
itp.
3.2.2. Nawierzchnia bezpieczna wokół urządzeń zabawowych
Zaprojektowano nawierzchnię bezpieczną wokół urządzeń zabawowych na placu
zabaw. Strefy zabezpieczenia przed upadkiem należy wykonać z piasku płukanego
0,2-2,0mm o grubości warstwy 30cm. Wymiary poziome stref opisane są przy
rysunkach szczegółowych urządzeń oraz narysowane na planie sytuacyjnym. Górną
powierzchnię nawierzchni bezpiecznych należy zlicować z otaczającym terenem.
3.2.3. Urządzenia placu zabaw – zestaw sprawnościowy.
Zestaw sprawnościowy składający się z pięciu zadaszonych wież. Trzy wieże
kwadratowe, jedna wieża sześciokątna oraz jedna wieża, w której podest stanowi
połączenie kwadratu z półkolem. Wieża z podestem w kształcie kwadratu
połączonego z półkolem wyposażona w ślizg, wejście w postaci pionowej ścianki
wspinaczkowej oraz gra logiczna trójkąty, kwadraty i koła znajdującą się pod
podestem. Wieża łączy się za pomocą dwóch stalowych drabinek poziomych w
kształcie wycinka koła z wieżą z kwadratową Do słupa po zewnętrznej stronie
drabinek łukowych zamontowano pionową kratownicę z lin oraz trójkątną pionową
ściankę wspinaczkową. Pod podestem wieży kwadratowej znajduje się liczydło.
Wieża kwadratowa łączy się z wieżą sześciokątna drabinką linową w kształcie litery
„V”. Wieża sześciokątna zadaszona dachem w kształcie ostrosłupa. Pod podestem
wieży umiejscowiona lada oraz gra logiczna z przesuwnymi okrągłymi klockami. Na
podest wieży prowadzą czterostopniowe schody, przy czy stopnie mają kształt
trójkątów. Na ściance pierwszego stopnia zamocowano kręcące się koło z
elementem spirali tzw. hipnotyzer. Wieża sześciokątna łączy się z kolejną wieżą
kwadratową sześciokątną kratownicą linową wygiętą w kształt litery „V”. Dwie skrajne
wieże kwadratowe połączone dwoma przejściami rurowymi na dwóch poziomach
jeden nad drugim. Wieże wyposażone w rury strażackie. Ostatnia skrajna wieża
kwadratowa wyposażona w skośne wejście w postaci trapezowej drabinki linowej
oraz ślizg. Wszystkie wieże kwadratowe pod podestami, bezpośrednio nad
powierzchnia placu zabaw posiadają podesty linowe w kształcie pajęczyny. Dachy
wież kwadratowych i wieży o podeście w kształcie kwadratu połączonego z półkolem
zadaszone dachami dwuspadowymi. Konstrukcja zestawu wykonana z rur ze stali
nierdzewnej połączonych za pomocą obejm aluminiowych. Płyty podestów i ścianek
wspinaczkowych należy wykonać z płyt HPL lub równorzędnych o właściwościach
antypoślizgowych dodatkowo odporne na UV. Płyty na dachy HPL powinny być
odporne na UV. Zjeżdżalnie wykonać ze stali nierdzewnej z bokami z polietylenu.
Ścianki z HDPE o grubości minimum 15 mm. Przejścia rurowe wykonać z HDPE.
Liny stylonowe z rdzeniem stalowym. Wymiary nie mniejsze niż: 9 x 16 m. Strefa
bezpieczeństwa nie mniejsza niż: 13 x 20 m. Wysokość całkowita: 4,25 m Wysokość
swobodnego upadku: 2,4 m.
3.2.3. Urządzenia placu zabaw – bujak w kształcie samochodu terenowego
Zabawka bujak w kształcie samochodu terenowego, ścianki wykonane z
polietylenu, konstrukcja stalowa, sprężyny malowane proszkowo. Samochód
osadzony na czterech sprężynach. Wymiary urządzenia 76 x 165 cm, wysokość 130
cm, strefa bezpieczeństwa 376 x 465 cm. Maksymalna wysokość swobodnego
upadku 80 cm.
3.2.4. Urządzenia placu zabaw – huśtawka podwójna
Huśtawka wahadłowa o konstrukcji stalowej cynkowanej, a następnie
malowanej proszkowo, łańcuchy ze stali nierdzewnej, zawiesia huśtawek podwójnie
łożyskowane - wykonane ze stali nierdzewnej. Jedno sztywne siedzisko w kształcie
deseczki wykonane z aluminium oblanego gumą, drugie siedzisko w kształcie
koszyka umożliwiającego korzystanie z huśtawki przez małe dzieci Wymiary
urządzenia 395 x 232 cm, wysokość 228 cm, strefa bezpieczeństwa 315 x 750 cm.
Maksymalna wysokość swobodnego upadku 128 cm.
3.2.5. Urządzenia placu zabaw – huśtawka 3d
Trzyosobowa huśtawka osadzona na trzech sprężynach. Siedziska wykonane z
płyty polietylenowej zamocowane do trzech rur stalowych osadzonych co 120 stopni,
w części środkowej rury przykryte trójkątna płytą z polietylenu. Przy siedziskach
dodatkowo zamocowano rączki w kształcie sierpów wykonane z wygiętych rur.
Konstrukcja stalowa cynkowana i malowana proszkowo, sprężyny malowane
proszkowo. Wymiary 208 x 235 cm, wysokość 76 cm, strefa bezpieczeństwa 529 x
564 cm, maksymalna wysokość swobodnego upadku 47 cm.
3.2.6. Urządzenia placu zabaw – bujak w kształcie kompasu.
Bujak czteroosobowy w kształcie krzyża (wykonany z polietylenu)
zakończonego strzałkami - w środku krzyża zaznaczono kierunki świata,. W górnej
części dodatkowo na czterech słupkach zamocować koło z uchwytami do trzymania
oraz grę sprawnościową labirynt z ruchomą kulką wewnątrz. Konstrukcja stalowa
cynkowana i malowana farbami proszkowymi, sprężyna malowana proszkowo.
Wymiary urządzenia 117 x 117 cm, wysokość 64 cm, strefa bezpieczeństwa 417 x
417 cm. Maksymalna wysokość swobodnego upadku 50 cm.
3.2.7. Urządzenia placu zabaw – karuzela z kierownicą
Karuzela platformowa wyposażona w 3 siedziska na obwodzie z ramą
stanowiącą oparcie. Platformę wykonać z ryflowanej blachy aluminiowej. W osi
karuzeli znajduje się słup z kierownicą do kręcenia. Konstrukcja wykonana ze stali
cynkowanej, a następnie malowanej farbami proszkowymi, siedziska wykonane z
polietylenu. Wymiary urządzenia 150 x 150 cm, wysokość 70 cm. Strefa
bezpieczeństwa 550 x 550 cm. Maksymalna wysokość swobodnego upadku 70 cm.
3.2.8. Urządzenia placu zabaw – bujak w kształcie fotelika
Bujak sprężynowy, jednoosobowy w kształcie krzesełka wykonanego ze
stalowych rur, wyposażony dodatkowo w poprzeczkę do trzymania w kształcie
kierownicy. Konstrukcja bujaka wykonana z rur ze stali nierdzewnej. Siedzisko z płyty
polietylenowej. Sprężyna bujaka malowana farbami proszkowymi. Wymiary 54 x 69
cm, strefa bezpieczeństwa 354 x 369 cm. Maksymalna wysokość swobodnego
upadku 45 cm.
3.2.9. Urządzenia placu zabaw – piaskownica
Piaskownica w kształcie sześciokąta foremnego z sześcioma siedziskami w
kształcie kątów rozwartych. Konstrukcja wykonana ze stali cynkowanej, a następnie
malowanej proszkowo, boki piaskownicy wykonane z płyt polietylenowych. Wymiary
piaskownicy 358 x 318 cm, wysokość 37 cm, strefa bezpieczeństwa 658 x 618 cm.
Maksymalna wysokość swobodnego upadku 37 cm.
3.2.9. Urządzenia placu zabaw – tablica regulaminowa
Stelaż tablicy wykonany ze stalowej rury w kształcie odwróconej litery „U”,
konstrukcja stalowa cynkowana, a następnie malowanej proszkowo, treść regulaminu
korzystania z placu zabaw w formie wydruku na folii samoprzylepnej zabezpieczonej
lakierem UV umieszczonym na blasze ocynkowanej. Wymiary 5 x 68 cm, wysokość
200 cm.
3.3. Nawierzchnie utwardzone – chodniki.
Zaprojektowano wykonanie chodnika wzdłuż południowej części terenu
inwestycji. Chodnik należy wykonać od istniejącego chodnika w zachodniej części
terenu aż do piaskownicy na placu zabaw – zgodnie z planem sytuacyjnym. Chodniki
wykonać należy z kostki brukowej betonowej na podsypce cementowo-piaskowej.
Wzdłuż chodnika zaprojektowano zatoczki na ławki. Podbudowę zatoczek w celu
umożliwienia zakotwienia ławek należy wykonać z betonu B-15.
Projektowany układ warstw podbudowy (łącznie 240mm):
Kostka brukowa betonowa 100x200x60mm 60mm
Podsypka cementowo-piaskowa 1:4 30mm
Warstwa odsączająca – podsypka piaskowa zagęszczona – 150mm
(zgodna z PN-B-11113:1996)
3.3.1. Urządzenia – ławka.
Ławka o konstrukcji stalowej stanowiącej stelaż do mocowania siedziska i
podparcia, jednocześnie profile boków ławki tworzą podłokietniki do rąk, konstrukcja
cynkowana, a następnie malowana proszkowo, siedzisko raz oparcie drewniane
impregnowane w celu zabezpieczenia przed działaniem czynników atmosferycznych,
ławka na stałe zakotwiona w gruncie. Wymiary 177 x 61 cm, wysokość 85 cm.
3.3.2. Urządzenia – ławka młodzieżowa.
Ławka młodzieżowa – ławka bez oparcia o konstrukcji stalowej, cynkowanej, a
następnie malowanej proszkowo, poziomo pomiędzy podporami ławki poprowadzona
siedzisko z drewna iglastego
poprzeczka służąca jako podpora pod stopy,
impregnowane w celu zabezpieczenia przed działaniem czynników atmosferycznych,
ławka na stałe zakotwiona w gruncie. Wymiary 50 x 90 cm, wysokość 99 cm.
3.3.3. Urządzenia – kosz na śmieci.
Kosz na śmieci z zadaszeniem, wykonany ze stali cynkowanej następnie
malowanej proszkowo o pojemności 35 l. Pojemnik kosza wykonany z blachy
perforowane, osadzony na pałąku w kształcie odwróconej litery „U”. Kosz opróżniany
przez obrót pojemnika. Wysokość kosza 100 cm.
4.0 Przyłącze kanalizacji deszczowej i odwodnienie boiska
Zaprojektowano budowę przyłącza i instalacji kanalizacji deszczowej dla
potrzeb odwodnienia boiska.
4.1. Projektowana instalacja odwodnienia boiska.
Zaprojektowano odcinek odwodnienia liniowego boiska o długości 16,42m.
Odwodnienie wykonać należy w systemie ACCODRAIN multiline V100 typ 20.0.
Koryta odwadniające o szerokości 135mm układać zgodnie z technologią firmy
ACO. Odbiór deszczówki z koryt realizowany będzie poprzez skrzynkę
odpływową wysoką h=600mm w tym samym systemie. Od skrzynki odpływowej
ułożyć odcinek instalacji kanalizacji deszczowej z rur PCV-U Dn160x4,7 SN8 do
studni zbiorczej, przelotowej PCV-U Dn425mm. Ze względu na spadek terenu
odejście od skrzynki wykonać kaskadowo, odcinek do studzienki ze spadkiem
i=5,0%.
4.2. Projektowane przyłącze kanalizacji deszczowej.
Zaprojektowano przyłącze kanalizacji deszczowej odwodnienia boiska
sportowego. Na terenie działki inwestora zaprojektowano studnię przelotową z
tworzywa sztucznego Dn425PCV. Przyłącze podłączyć do studni kanalizacji
deszczowej o rzędnych (51,91/50,49) w ul. Baczewskiego.
Parametry przyłącza:
Długość przykanalika :
Metoda wykonania:
10,50mb
odkrywkowa
Na terenie działki inwestora zaprojektowano studnie przelotową Wavin
Dn425PCV. Na studni zamontować pokrywę żeliwną klasy obciążenia A15.
Przyłącze kanalizacji deszczowej wykonać z rur DN160x4,7 SN8. Włączenie do
studni betonowej w ul. Baczewskiego wykonać poprzez nawiercenie ściany
studni wiertłem koronowym i wmontowanie tulei przejściowej. Ze względu na
różnicę poziomów między przyłączami a dnem studni zastosować należy trójnik i
odcinek pionowy rury zakończony kolanem. Trójnik zamontować bezpośrednio za
wejściem do studni. Odcinek pionowy rury zamocować do ścian studni
uchwytami/obejmami. Należy wykonać podparcie betonowe kolana na dnie
studni.
Całość przyłącza należy wykonać metodą odkrywkową. Ze względu na
ukształtowanie terenu i występujące w pobliżu inne uzbrojenie terenu nie było
możliwe zapewnienie normatywnego przekrycia na całej długości przyłącza.
Rurociągi układać zgodnie z „Instrukcja projektowania, wykonania i
odbioru rurociągów z PVC i PE cz. 3." opracowaną przez CTBK w W-wie i
zaopiniowaną pozytywnie przez COBR. Zaprojektowano rury firmy „Wavin
Metalplast Buk" łączonych na wcisk i uszczelkę gumową.
Zaprojektowane rury nie wymagają zabezpieczenia antykorozyjnego.
Prowadzenie, średnice, spadki i sposób włączenia szczegółowo pokazano na
rysunkach. Po wykonaniu prac należy uporządkować teren i odtworzyć
nawierzchnię.
5.0 Dostęp dla osób niepełnosprawnych
Obiekt jest dostosowany dla osób niepełnosprawnych. Projektowane
chodniki bez barier architektonicznych. Nie projektuje się schodów.
6.0 Dane technologiczne
Nie dotyczy.
7.0 Bezpieczeństwo użytkowania
7.1 Nawierzchnia chodników.
Nawierzchnie ciągów komunikacyjnych wykonane są z materiałów nie
powodujących niebezpieczeństwa poślizgu.
UWAGA:
W sezonie zimowym należy prowadzić regularną
komunikacyjnych śniegiem i w razie konieczności odśnieżać.
kontrolę ciągów
8.0 Rozwiązania urządzeń technicznych
Nie dotyczy
9.0 Charakterystyka energetyczna
Nie dotyczy
10.0 Charakterystyka wpływu obiektu na środowisko, zdrowie ludzi i
obiekty sąsiednie
10.1 Odniesienie do wymagań dotyczących ochrony środowiska zawartych w
Decyzji o Środowiskowych Uwarunkowaniach Zgody na Realizację
Przedsięwzięcia
Obiekt nie kwalifikuje się do przedsięwzięć mogących wpływać negatywnie
na środowisko zgodnie z Rozporządzeniem Rady Ministrów z dnia 9 listopada
2010 w sprawie przedsięwzięć mogących znacząco oddziaływać na środowisko
(Dz. U. Nr 213. poz. 1397) w sprawie określenia rodzajów przedsięwzięć
mogących znacząco oddziaływać na środowisko oraz szczegółowych
uwarunkowań związanych z kwalifikowaniem przedsięwzięcia do sporządzenia
raportu o oddziaływaniu na środowisko.
10.2 Zapotrzebowanie wody i sposób odprowadzenia ścieków
Nie dotyczy
10.3 Emisja zanieczyszczeń gazowych, pyłowych, płynnych – rodzaje i ilości
Nie dotyczy
10.4 Rodzaj i ilość wytwarzanych odpadów
Odpady komunalne będą gromadzone w pojemnikach - koszach na terenie
inwestora, w przeznaczonym do tego miejscu i sukcesywnie usuwane.
10.5 Emisja hałasu oraz wibracja, promieniowanie
Nie dotyczy
10.6 Wpływ obiektu budowlanego na drzewostan, glebę
Wpływ na glebę minimalny, brak wpływu na drzewostan.
10.7 Analiza możliwości racjonalnego wykorzystania alternatywnych źródeł
energii
Nie dotyczy.
11.0 Warunki ochrony przeciwpożarowej
Nie dotyczy.
PROJEKTANCI :
mgr inż. arch. Katarzyna Krawiecka-Kołaczek
Upr.:25/ZPOIA/OKK/2008 spec. ARCHITEKTONICZNA
mgr inż. Łukasz Ilkiewicz
Upr.:ZAP/0042/PWOK/07 spec. KONSTRUKCYJNO-BUDOWLANA
mgr inż. Maciej Tkaczyk
Upr.: ZAP/0206/POOS/10 spec. INSTALACJE SANITARNE
