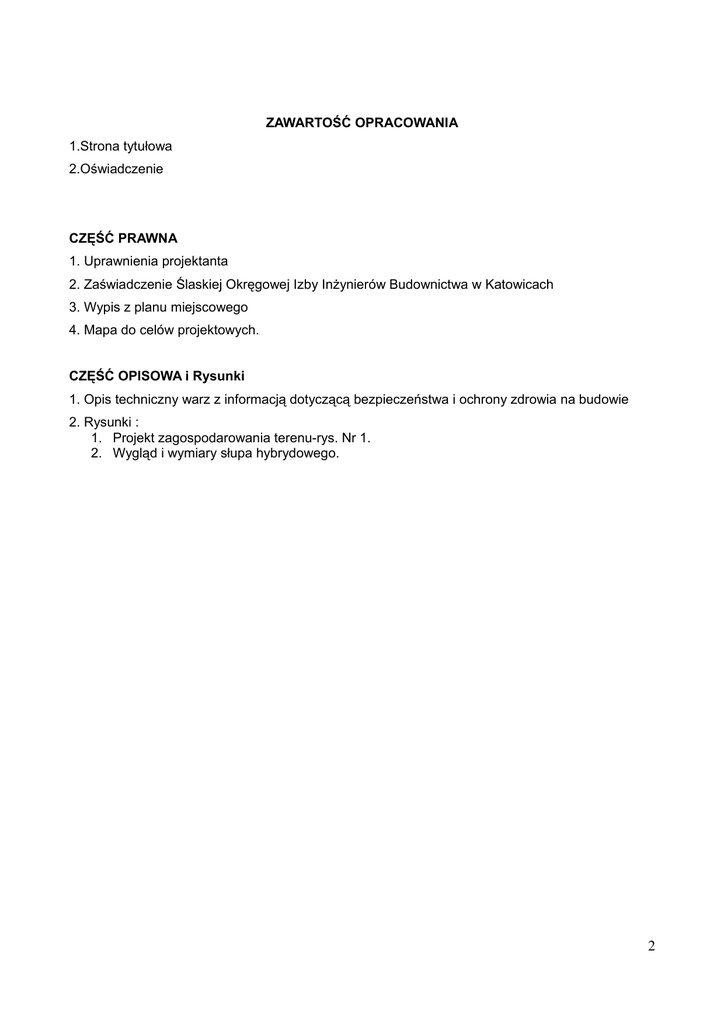

ZAWARTOŚĆ OPRACOWANIA
1.Strona tytułowa
2.Oświadczenie
CZĘŚĆ PRAWNA
1. Uprawnienia projektanta
2. Zaświadczenie Ślaskiej Okręgowej Izby Inżynierów Budownictwa w Katowicach
3. Wypis z planu miejscowego
4. Mapa do celów projektowych.
CZĘŚĆ OPISOWA i Rysunki
1. Opis techniczny warz z informacją dotyczącą bezpieczeństwa i ochrony zdrowia na budowie
2. Rysunki :
1. Projekt zagospodarowania terenu-rys. Nr 1.
2. Wygląd i wymiary słupa hybrydowego.
2
OPIS TECHNICZNY
1. Lokalizacja i stan prawny`
Przedmiotowa inwestycja będzie zlokalizowana w Będzinie , przy ul. Powstańców Śląskich i 9 Maja
Działka nr 9 km 27 obręb Będzin, należąca do Miasta Będzin.
2. Cel i zakres opracowania
Celem niniejszego projektu budowlano – wykonawczego jest określenie sposobu i środków
niezbędnych do wykonania projektowanego oświetlenia
placu na którym znajduje się tor
rowerowy- PUMPTRACK, za pomocą słupów hybrydowych z oprawami LED.
Oprawy oświetleniowe projektuje się z zasilaniem energią odnawialną z paneli fotowoltaicznych PV
i turbiny wiatrowej, zainstalowanych na słupach. Słupy hybrydowe nie wymagają zasilania
z sieci elektroenergetycznej.
3. Opis projektowanego oświetlenia hybrydowego
3.1 Elementy projektowanego oświetlenia hybrydowego
Projektowany system oświetlenia hybrydowego składa się z następujących elementów:
•Słupa hybrydowego metalowego o wysokości 6 m (całkowita wysokość do turbiny wiatrowej
ok 8,5m) od powierzchni zamocowania na betonowym fundamencie prefabrykowanym zakopanym
w gruncie, uchwyt na lampę i panel słoneczny i turbinę wiatrową w miejscach wskazanych na rys.
nr 1 - 2 komplety
•Oprawy oświetleniowej LED - o mocy 40 W-2 szt,
•Turbiny wiatrowej o mocy minimum 400 W -2 komplety,
•Paneli fotowoltaicznych o mocy minimum 2 x 200 W -2 komplety,
•Fundamentu betonowego prefabrykowanego dobranego do odciążenia słupa hybrydowego,
zakopywanego w ziemi -2szt,
•Kontrolera mikroprocesorowy do sterowania pracą elementów systemu (turbiną wiatrową,
panelami fotowoltaicznymi, oprawą i akumulatorami ) -2komp,
•Akumulatorów żelowych 2 szt. x120Ah 12 V -2 komp.
Do budowy systemu hybrydowego zastosować elementy posiadające wymagane przepisami
prawa aktualne dokumenty dopuszczenia do obrotu i stosowania. Zaleca się zastosowanie
kompletnego rozwiązania producentów.
3.2 Słup oświetlenia hybrydowego wraz z konstrukcją
Słupy hybrydowe do oświetlenia terenu projektuje się jako słupy stalowe ocynkowane, przeliczony
3
dla obciążeń wynikających z parcia wiatru dla I strefy wiatrowej uwzględniającej wielkość panela
PV oraz średnicę turbiny wiatrowej, posiadający wnękę rewizyjną w dolnej części słupa
zabezpieczoną przed niepożądanym otwarciem. Wymaga się deklaracji producenta słupów,
iż zostały one policzone dla obciążeń wynikających z zainstalowanego sprzętu.
Projektowany słup w dolnej części posiada kołnierz przystosowany do montażu na typowym
fundamencie betonowym prefabrykowanym W górnej części słupa przymocować wysięgnik
stalowy ocynkowany nachylony pod kątem 15 stopni do poziomu o długości minimum 1 m do
oprawy LED (1 szt.) oraz wspornik stalowy ocynkowany do zamontowania paneli fotowoltaicznych
PV szt.2. Na wierzchołku słupa zamocować turbinę wiatrową na wsporniku stalowym
ocynkowanym. Zastosować słupy hybrydowe przystosowane do 8 godzinnego cyklu pracy -sztuk 2
3.3 Uziemienie
Uziemienie wykonać w dolnej części wykopu fundamentowego za pomocą uziomu prętowego
pogrążanego śr. 14,2 mm. Uziom prętowy połączyć ze słupem za pomocą bednarki ocynkowanej
FeZn 25x4mm.
Rezystancja uziemienia nie może przekroczyć wartości R ≤30 Ω
3.4 Fundament
fundament prefabrykowany dopasowany do słupa oraz strefy wiatrowej. W miejscach wskazanych
na rys. nr 1 z planami rozmieszczenia słupów, należy wykonać wykopy pod fundament betonowy
prefabrykowany. Zasypując ziemię woków fundamentu grunt odpowiednio zagęścić. Fundament
prefabrykowany dopasowany do słupa oraz do strefy wiatrowej
W obrębie fundamentu słupa należy zakopać skrzynię w której umieszczone zostaną akumulatory
żelowe i sterownik dla poprawienia warunków pracy (stała temperatura) oraz aby ograniczyć
do minimum dostęp osób postronnych.
3.5 Zasilanie i sterowanie oświetleniem.
Projektowane oświetlenie hybrydowe nie wymaga zasilania z sieci elektroenergetycznej. Układ
wyposażony w turbinę wiatrową oraz panele słoneczne monokrystaliczne stanowi autonomiczny
układ w stosunku do sieci tzn. wytwarza energie elektryczną z energii wiatrowej oraz słonecznej
którą gromadzi w akumulatorach.
Sterowanie oświetleniem wykonane przez producenta słupów hybrydowych dostarczone wspólnie
jako komplet z słupem oświetleniowym hybrydowym.
3.6 STEROWNIK
Zintegrowany sterownik hybrydowy (solarno-wiatrowy) z funkcją śledzenia maksymalnego punktu
mocy wyposażony w kontrolę ładowania z paneli PV oraz 3 fazowej turbiny wiatrowej. Napięcie
pracy 24VDC. Z wyświetlaczem cyfrowym wskazującym niezbędne parametry elektryczne o ukła-
4
dzie ładującym oraz odbiorniku. Posiadający funkcję regulacji momentu załączenia i wyłączenia
lampy w zależności od ilości światła zewnętrznego, czasu pracy lampy. Posiadający zabezpieczenie przed odwrotną polaryzacją oraz przed nadmiernym rozładowaniem akumulatorów. Wymagana
deklaracja zgodności CE.
3.7 KONTROLER REDUKCJI MOCY LAMPY
Kontroler wyposażony w układ elektroniczny zasilający oprawę LED. Napięcie wejścia kontrolera 24VDC natomiast napięcie wyjścia - od 24VDC do 42VDC. Układ wyposażony w zegar czasu
pozwalający na sterowanie lampą LED.
3.8 Oprawa oświetleniowa
Projektowane oprawy uliczne z diodami LED o mocy 40W , Znamionowe napięcie pracy – 24V
(DC)
Oprawa powinna emitować strumień świetlny minimum 4000 lm oraz trwałości źródła światła
minimum 50 000 godzin. Oprawę zamocować na wysięgniku stalowym z nachyleniem 15o.
Oprawy zabezpieczyć oraz zasilić za pomocą osprzętu umieszczonego wewnątrz słupa
hybrydowego dostarczonego przez producenta.
3.9 Turbina wiatrowa
Turbinę zamontować na wierzchołku słupa, zgodnie z instrukcją montażu producenta. Należy
zwrócić uwagę na dokładne wyosiowanie turbiny umożliwiającej szybką reakcję turbiny przy
zmianach kierunku wiatru. Zastosować turbinę wiatrową min. 3-łopatową z poziomą osią obrotu ze
sterem tylnym o mocy nominalnej 400W. Turbina o napięciu pracy 24VDC. Turbina wyposażona w
hamulec elektromagnetyczny. Wymagana deklaracja zgodności CE. Turbina musi mieć możliwość
obrotu wokół własnej osi i ustawiać się odpowiednio w kierunku wiatru.
3.10 Panele fotowoltaiczne PC
Projektuje się dwa panele fotowoltaiczne monokrystaliczne o mocy minimum 200 W każdy.
Moduły fotowoltaiczne łączyć za pomocą specjalnych złączek fotowoltaicznych zapewniających
IP65.Napięcie nominalne pary PV - 24VDC
Panele zamocować na słupie hybrydowym na
specjalnej konstrukcji powyżej oprawy oświetleniowej, pamiętając aby oprawa nie przysłaniała
części czynnej modułów fotowoltaicznych. Wymagana deklaracja zgodności CE.
Panele nie powinny być też przysłonięte przez turbinę oraz wspornik turbiny.
3.11 Akumulatory
Projektuje się zastosować dwa akumulatory żelowe po minimum 120Ah/12V każdy, bezobsługowe
głębokiego rozładowania przeznaczone do pracy cyklicznej i dedykowane do pracy w systemach
solarnych. Napięcie pracy układu 24V. Akumulatory umieszczone przy fundamencie, pod ziemią,
w szczelnych skrzyniach z tworzywa sztucznego. Skrzynie złożone z dwóch połówek połączonych
ze sobą śrubami ze stali nierdzewnej (nie cynkowane).
5
4. Obowiązki wykonawcy.
Oświetlenie hybrydowe należy wykonać zgodnie z polskimi przepisami oraz normami. Przyjęty
przez wykonawcę projekt, rysunki związane z zadaniem w żadnym stopniu nie zmniejszają jego
odpowiedzialności za zgodność wykonanych robót z obowiązującymi przepisami i normami
5. Zestawienie materiałów.
1. Słup oświetleniowy hybrydowych stalowych ocynkowanych, z wysięgnikiem jednoramiennym, na
fundamencie prefabrykowanym. Słup wyposażony w panele słoneczne, turbinę wiatrową aparaturę
zabezpieczającą, zasilającą oraz sterującą 2 komp.
2. Oprawa LED 24V, moc 40 -2szt.
3. Bednarka FeZn 4x25
4. Pręt uziomowy - zaostrzony 20/1500 2 szt.
5. Pręt uziomowy 20/1500 2 szt.
6. Informacje i dane o ochronie archeologicznej i ochronie środowiska
Planowana inwestycja nie przebiega przez tereny: parków narodowych, parków krajobrazowych
rezerwatów przyrody, obszarów Natura 2000, pomników przyrody, obszarów chronionego
krajobrazu, stanowisk dokumentacyjnych, użytków ekologicznych, zespołów przyrodniczo –
krajobrazowych, ochrony gatunków roślin, zwierząt i grzybów oraz innych objętych ochroną na
podstawie ustawy z dnia 16 kwietnia 2004r o ochronie przyrody. Planowana inwestycja nie jest
bezpośrednio związana z obszarem Natura 2000, a ze względu na charakter i rozmiar nie będzie
oddziaływać na jego tereny. Trasa powyższej inwestycji nie obejmuje terenów objętych ustawą z
dnia 23 lipca 2003r o ochronie zabytków i opiece nad zabytkami.
7. Prace montażowe
7.1 Do budowy systemu oświetlenia hybrydowego zastosować kompletne rozwiązania
producentów.
7.2 Lokalizację słupa hybrydowego wytyczyć geodezyjnie, oraz zgłosić do inwentaryzacji
geodezyjnej powykonawczej.
7.3 Przed pracami ziemnymi ustalić najdokładniej, jak to możliwe, trasy instalacji podziemnych.
Prace wykonywać ręcznie chyba że istnieje możliwość kopania mechanicznego. Wykopy powinny
być wytyczone i ogrodzone tablicami ostrzegawczymi i taśmami ochronnymi. Fundamenty słupów
obsypać ziemią rodzimą i zagęścić mechanicznie.
7.4 Materiały i urządzenia zastosowane w budowie powinny posiadać aktualną dokumentację
dopuszczającą do obrotu i stosowania, deklaracje zgodności CE jeśli dotyczy, świadectwa jakości,
instrukcje obsługi. Materiały te powinny być dołączone do dokumentacji powykonawczej inwestycji
do przekazania Inwestorowi.
6
7.5 Przed oddaniem inwestycji należy wykonać pomiary sprawdzające instalację piorunochronną i
izolację przewodów obwodu elektrycznego. Protokoły pomiarów przekazać Inwestorowi.
7.6 Całość robót wykonać zgodnie z niniejszym projektem, obowiązującymi przepisami, PN,
PBUE.
7.7 Przestrzegać przepisów bhp podczas prac robót budowlanych.
7.8 Teren inwestycji nie jest objęty ochroną archeologiczną oraz konserwatora zabytków.
7.9 Projektowana inwestycja nie przewiduje naruszenia i wycinki zieleni wysokiej.
8 Opis realizowanej inwestycji- informacja dotycząca bezpieczeństwa i ochrony zdrowia
na budowę.
Zgodnie z Rozporządzeniu Ministra Infrastruktury z dnia 2002.06.23 / Dz. Ust. nr. 120 poz. 1126 /
„ w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa
i ochrony zdrowia”, podaje się informacje, które winny być zawarte w „ planie bioz ”. „Plan bioz”
należy wykonać po wykonaniu lustracji terenu planowanej budowy oraz po uwzględnieniu
podanych uwag :
Zakres robót do wykonania
•
· Wytyczenie przez geodetę lokalizacji fundamentu słupa oświetleniowego przez geodetę
•
· Wykonanie wykopów i montaż fundament oraz skrzyni z akumulatorami
•
· Wykonanie uziemienia słupa
•
· Rozplantowanie nadmiaru ziemi z wykopu
•
· Montaż słupa hybrydowego na fundamencie
•
· Montaż konstrukcji wsporczej pod turbinę wiatrową oraz panele słoneczne
•
· Montaż wysięgnika oprawy
•
· Montaż turbiny wiatrowej, paneli słonecznych oraz oprawy oświetleniowej
•
· Wykonanie połączeń elektrycznych między elementami systemu hybrydowego
•
· Wykonanie pomiarów ochronnych
•
· Uruchomienie układu – wysterowanie trybu pracy
•
· Wykonanie inwentaryzacji powykonawczej przez geodetę
•
· Zgłoszenie obiektu do odbioru.
Przewidywane zagrożenia występujące podczas realizacji robót
•
· Porażenie prądem elektrycznym - podczas prac wykonywanych elektronarzędziami oraz
w pobliżu urządzeń i instalacji elektroenergetycznych: w czasie robót ziemnych w
przypadku uszkodzenia istniejących kabli energetycznych
Środki techniczne i organizacyjne zapobiegające zagrożeniom podczas wykonywania robót
7
budowlanych
Przed przystąpieniem do wykonywania robót:
•
· Kierownik budowy przeprowadzi wizję placu budowy z Inspektorem Nadzoru Inwestora
oraz przedstawicielem Inwestora w celu określenia zagrożeń, sporządzi i dołączy do
dziennika budowy plan bezpieczeństwa i ochrony zdrowia BIOZ
•
· Zapoznać pracowników z zagrożeniami i określić zasady postępowania w przypadku
wystąpienia zagrożenia
•
· Teren prowadzenia robót należy wygrodzić, oznaczyć folią ostrzegawczą
W czasie prowadzenia prac:
•
· Zabrania się wykonywania robót po zmroku lub w warunkach złej widoczności
•
· Bezwzględnie stosować środki ochrony osobistej oraz asekuracji
•
· Stosować się do obowiązujących przepisów BHP
•
· Roboty w pobliżu miejsc kolizji z istniejącym uzbrojeniem prowadzić pod nadzorem
instytucji branżowych
•
· Prace dźwigiem lub podnośnikiem w pobliżu czynnych linii napowietrznych wykonywać
z zachowaniem bezpiecznych odległości lub po ich wyłączeniu
•
·· Utrzymywać porządek na stanowisku pracy
Kierownik budowy zobowiązany jest w oparciu o powyższą informację sporządzić lub zlecić
sporządzenie planu bezpieczeństwa i ochrony zdrowia. ” Plan bioz ” należy uzgodnić
z Inwestorem.
