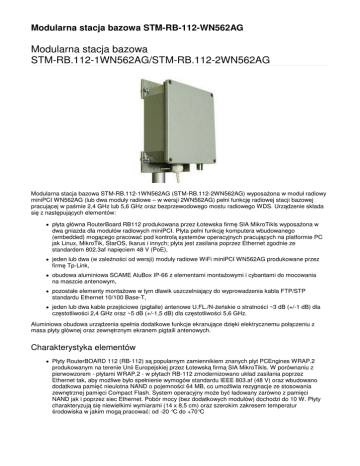

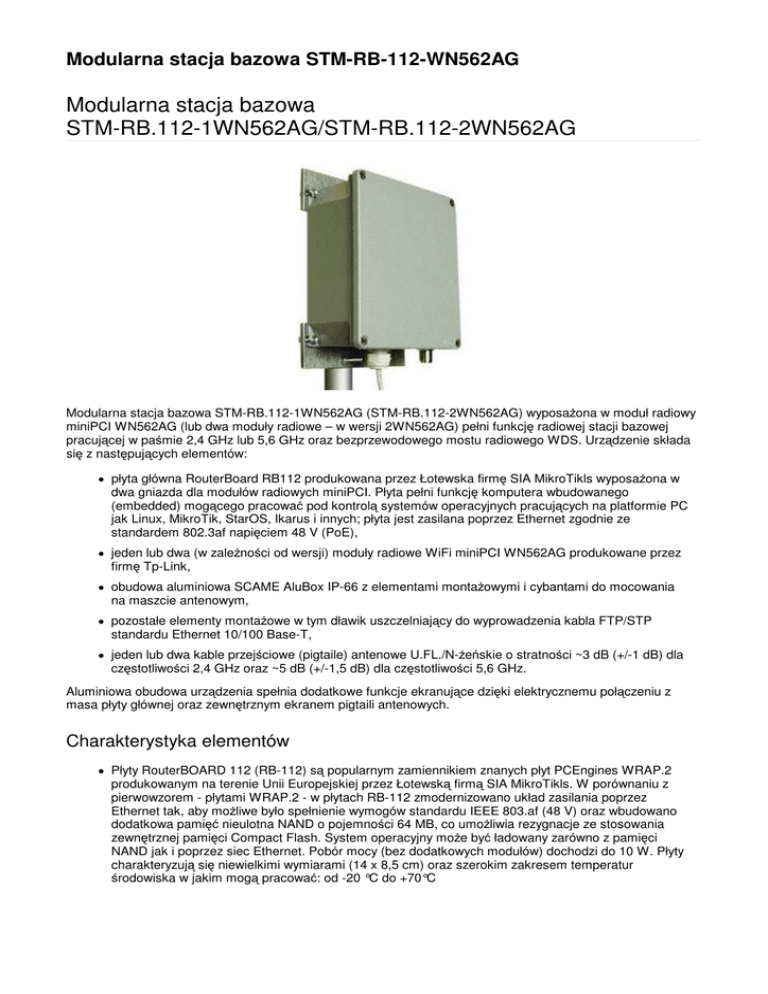

Modularna stacja bazowa STM-RB-112-WN562AG
Modularna stacja bazowa
STM-RB.112-1WN562AG/STM-RB.112-2WN562AG
Modularna stacja bazowa STM-RB.112-1WN562AG (STM-RB.112-2WN562AG) wyposażona w moduł radiowy
miniPCI WN562AG (lub dwa moduły radiowe – w wersji 2WN562AG) pełni funkcję radiowej stacji bazowej
pracującej w paśmie 2,4 GHz lub 5,6 GHz oraz bezprzewodowego mostu radiowego WDS. Urządzenie składa
się z następujących elementów:
płyta główna RouterBoard RB112 produkowana przez Łotewska firmę SIA MikroTikls wyposażona w
dwa gniazda dla modułów radiowych miniPCI. Płyta pełni funkcję komputera wbudowanego
(embedded) mogącego pracować pod kontrolą systemów operacyjnych pracujących na platformie PC
jak Linux, MikroTik, StarOS, Ikarus i innych; płyta jest zasilana poprzez Ethernet zgodnie ze
standardem 802.3af napięciem 48 V (PoE),
jeden lub dwa (w zależności od wersji) moduły radiowe WiFi miniPCI WN562AG produkowane przez
firmę Tp-Link,
obudowa aluminiowa SCAME AluBox IP-66 z elementami montażowymi i cybantami do mocowania
na maszcie antenowym,
pozostałe elementy montażowe w tym dławik uszczelniający do wyprowadzenia kabla FTP/STP
standardu Ethernet 10/100 Base-T,
jeden lub dwa kable przejściowe (pigtaile) antenowe U.FL./N-żeńskie o stratności ~3 dB (+/-1 dB) dla
częstotliwości 2,4 GHz oraz ~5 dB (+/-1,5 dB) dla częstotliwości 5,6 GHz.
Aluminiowa obudowa urządzenia spełnia dodatkowe funkcje ekranujące dzięki elektrycznemu połączeniu z
masa płyty głównej oraz zewnętrznym ekranem pigtaili antenowych.
Charakterystyka elementów
Płyty RouterBOARD 112 (RB-112) są popularnym zamiennikiem znanych płyt PCEngines WRAP.2
produkowanym na terenie Unii Europejskiej przez Łotewską firmą SIA MikroTikls. W porównaniu z
pierwowzorem - płytami WRAP.2 - w płytach RB-112 zmodernizowano układ zasilania poprzez
Ethernet tak, aby możliwe było spełnienie wymogów standardu IEEE 803.af (48 V) oraz wbudowano
dodatkowa pamięć nieulotna NAND o pojemności 64 MB, co umożliwia rezygnacje ze stosowania
zewnętrznej pamięci Compact Flash. System operacyjny może być ładowany zarówno z pamięci
NAND jak i poprzez siec Ethernet. Pobór mocy (bez dodatkowych modułów) dochodzi do 10 W. Płyty
charakteryzują się niewielkimi wymiarami (14 x 8,5 cm) oraz szerokim zakresem temperatur
środowiska w jakim mogą pracować: od -20 °C do +70°C
Parametry techniczne:
Procesor: Infineon ADM 5120 175MHz
Pamięć: 16MB SDRAM
BIOS: RouterBOOT
Dysk: 64MB pamięci NAND na stałe
wbudowane w płytę
Port LAN: Jeden 10/100 Mbit/s Fast Ethernet
port (Auto-MDI/X)
Gniazda miniPCI: Dwa miniPCI Typ IIIA/IIIB
Porty szeregowe: Jeden DB9 RS232C,
115200bps 8N1
Diody LED: 1x Zasilanie, 2x dla gniazd
miniPCI,
Zasilanie: IEEE802.3af (PoE) w wersjach 12V lub 48V DC
Pobór prądu 3-4W sama płyta w stanie jałowym, maksymalnie 10W
Wymiary: 14.0 cm x 8.5 cm
Waga: 92 g
Temperatury pracy: -20°C to +70°C
Wilgotność względna: 70% (bez kondensacji)
Obudowa SCAME – AluBox jest uniwersalną obudową przeznaczoną do montażu na zewnątrz
pomieszczeń, wykonana z bardzo wytrzymałego aluminium i spełniająca normy wysokiej klasy
szczelności IP-66.
Parametry techniczne:
Model obudowy: AluBOX - SCAME
Materiał: Aluminium
Kolor: jasno szary
Powierzchnia: faktura "młotkowa"
Odporność całkowita: roztwory soli,
rozcieńczone kwasy
Odporność częściowa: stężone kwasy,
alkohol etylowy, oleje mineralne
Klasa szczelności: IP-66
Standardy: IEC 60670, CEI 23-48
Rozmiary: 240 x 190 x 90 mm
Temperatura użytkowa: – 25oC do + 60oC
Montaż : na maszcie (średnica 35-50 mm)
Kable przejściowe (pigtaile) antenowe U.FL/N-żenskie
Kabel przejściowy (pigtail) wykonany z nisko stratnego (low loss) kabla zakończony konektorem U.FL.
używanym w standardowych modułach miniPCI WLAN. Pigtail charakteryzują wartości stratności 3 dB
(+/-1 dB) dla częstotliwości 2,4 GHz oraz 5dB (+/-1,5 dB) dla 5,6 GHz.
Pozostałe elementy montażowe:
Dwa mocowania domasztowe (z dołu i z góry obudowy) wraz z dwoma cybantami
antenowymi (dla masztów o średnicy równej 35-50 mm),
Uniwersalna płyta montażowa (mocowana w środku obudowy) z otworami pozwalającymi na
zamontowanie dowolnego z modeli płyt embedded z serii WRAP.2 lub RB-112
Komplet śrubek mocujących wraz z dystansami
Wodoszczelny dławik typu PG o średnicy umożliwiającej wyprowadzenie przewodu UTP
wraz ze złączem RJ-45 oraz (lub) kabla zasilającego.
Moduły radiowe WiFi WN-562AG firmy TP-Link
TL-WN562AG to karta mPCI pracująca w standardach WiFi 2.4GHz/5GHz IEEE 802.11a/b/g oparta
na chipsecie Atheros. TL-WN560 umożliwia skorzystanie z technologii Atheros Extended Range
pozwalającej dzięki bardzo podwyższonej czułości toru radiowego, na uzyskanie znacznie
zwiększonego zasięgu transmisji. Karta wspiera rozwiazania zwiększające poziom bezpieczeństwa
przede wszystkim: 64/128/152-bit WEP, WPA, IEEE802.1X, TKIP, AES.
TL-WN562AG posiada dwa wyjścia antenowe w standardzie U.FL (SMT Hirose ultra miniature coaxial
connectors) umożliwiające przyłączenie anteny zewnętrznej.
Pracuje w publicznych pasmach 2.4GHz oraz 5.1-5.3GHz i
5.4-5.7GHz
Prędkość transmisji do 54 Mbps
Wspiera standardy IEEE 802.11a/b/g
Implementuje WEP 64/128/152 bit, WPA, TKIP, AES
Pracuje w trybach: "ad-hoc" oraz "infrastructure"
Zarządzanie poborem mocy zasilania
moc nadawania - do 19 dBm
Wspiera technologię Atheros eXtended Range™
Ocena zgodności z dyrektywami EMC/RTTE/LVD
1. Dyrektywa EMC
1. Płyty Routerboard RB-112 są produkowane przez Łotewską firmę SIA MikroTikls a na terenie Unii
Europejskiej i podlegają ocenie zgodności w zakresie EMC przez producenta - co jest
poświadczone przez właściwe oznakowanie CE na płycie.
2. Wnętrze – elementy elektroniczne urządzenia STM-RB.112-1WN562AG/STM-RB.112-2WN562AG
są zabudowane w metalowej, szczelnej obudowie (odlew aluminiowy) SCAME AluBOX połączonej
elektrycznie z masą urządzenia i ekranem kabla antenowego co dodatkowo znacząco redukuje
poziom emisji EMC poniżej wartości mierzalnych dla samej płyty głównej.
2. Dyrektywa LVD
Urządzenie STM-RB.112-1WN562AG/STM-RB.112-2WN562AG jest zasilane poprzez sieć ethernet
(Power over Ethernet) napięciem stałym 48 V. Wobec powyższego nie podlega ono ocenie zgodności w
zakresie wynikającym z dyrektywy Rady LVD 73/23/EEC.
3. Uwagi dotyczące używania urządzenia
Modularna Stacja Bazowa STM-RB.112-1WN562AG/STM-RB.112-2WN562AG pracuje na
częstotliwościach nie zharmonizowanych co oznacza, że w różnych krajach unii zasady pracy tj. moc
promieniowana, kanały, rodzaje modulacji i przeznaczenie mogą być różne. W terminologii unijnej jest to
urządzenie Klasy 2. Zasady pracy tego typu urządzeń na terenie państw unii regulują rządy tych państw
właściwymi aktami prawnymi. W Polsce na dzień dzisiejszy reguluje to Rozporządzenie Ministra
Infrastruktury z dnia 24.10.2005 r. w sprawie urządzeń nadawczych i nadawczo–odbiorczych które mogą
być używane bez pozwolenia radiowego (Dz.U. nr 230 z 2005 r. pozycja 1955).
Jak wynika z powyższego Modularna Stacja Bazowa STM/RB.112-WIFI wymaga programowego
ustawienia właściwego kanału radiowego oraz właściwego poziomu mocy wyjściowej tak aby moc
promieniowana e.i.r.p. nie przekraczała maksymalnej wielkości dopuszczalnej mając na względzie zysk
energetyczny anteny (w stosunku do anteny izotropowej podany w [dBi]) oraz tłumienie linii przesyłowej
(kabla antenowego) wraz z łączami [dB].
Internetowy serwis informacyjny komisji europejskiej dotyczący dyrektywy R&TTE
http://europa.eu.int/comm/enterprise/rtte/index_en.htm oraz linki aktów prawnych krajów członków unii
http://europa.eu.int/comm/enterprise/rtte/weblinks.htm
Należy nadmienić, że eksploatacja urządzenia z niewłaściwą mocą lub częstotliwością może narazić
Państwa na konsekwencje wynikające z naruszenia przepisów ww. rozporządzenia lub ustawy Prawo
Telekomunikacyjne – w wypadku pracy na niewłaściwej częstotliwości są to konsekwencje karne
wynikające z ww. ustawy!
Modularna Stacja Bazowa STM/RB.112-WIFI nie jest wyposażona w zasilacz. Do poprawnej i
bezpiecznej eksploatacji zaleca sie zasilacze dedykowane typu PoE 230 V AC/48 V - 0,5 A DC (zasilacz
taki może być przedmiotem odrębnego zakupu).
Załączniki:
1. Instrukcja użytkownika RouterBoard RB112
2. Kopia Deklaracji Zgodności.
