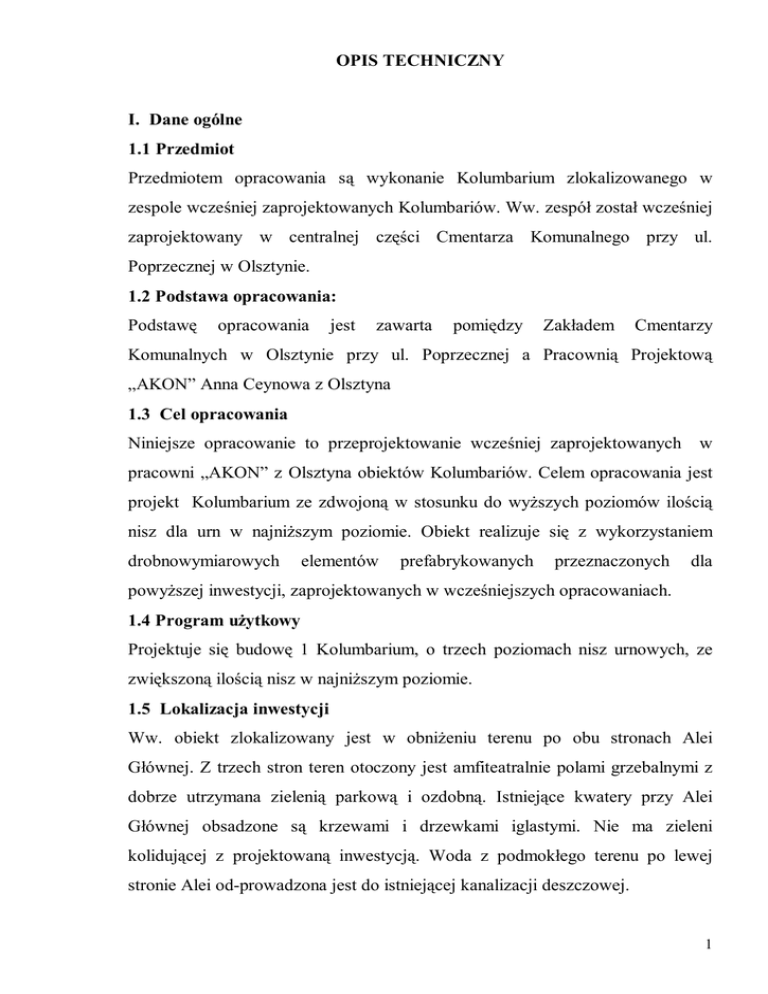

OPIS TECHNICZNY
I. Dane ogólne
1.1 Przedmiot
Przedmiotem opracowania s
wykonanie Kolumbarium zlokalizowanego w
zespole wcze niej zaprojektowanych Kolumbariów. Ww. zespó zosta wcze niej
zaprojektowany w centralnej cz ci Cmentarza Komunalnego przy ul.
Poprzecznej w Olsztynie.
1.2 Podstawa opracowania:
Podstaw
opracowania
jest
zawarta
pomi dzy
Zak adem
Komunalnych w Olsztynie przy ul. Poprzecznej a Pracowni
Cmentarzy
Projektow
„AKON” Anna Ceynowa z Olsztyna
1.3 Cel opracowania
Niniejsze opracowanie to przeprojektowanie wcze niej zaprojektowanych
w
pracowni „AKON” z Olsztyna obiektów Kolumbariów. Celem opracowania jest
projekt Kolumbarium ze zdwojon w stosunku do wy szych poziomów ilo ci
nisz dla urn w najni szym poziomie. Obiekt realizuje si z wykorzystaniem
drobnowymiarowych
elementów
prefabrykowanych
przeznaczonych
dla
powy szej inwestycji, zaprojektowanych w wcze niejszych opracowaniach.
1.4 Program u ytkowy
Projektuje si budow 1 Kolumbarium, o trzech poziomach nisz urnowych, ze
zwi kszon ilo ci nisz w najni szym poziomie.
1.5 Lokalizacja inwestycji
Ww. obiekt zlokalizowany jest w obni eniu terenu po obu stronach Alei
ównej. Z trzech stron teren otoczony jest amfiteatralnie polami grzebalnymi z
dobrze utrzymana zieleni parkow i ozdobn . Istniej ce kwatery przy Alei
ównej obsadzone s
krzewami i drzewkami iglastymi. Nie ma zieleni
koliduj cej z projektowan inwestycj . Woda z podmok ego terenu po lewej
stronie Alei od-prowadzona jest do istniej cej kanalizacji deszczowej.
1
Istniej cy
teren
przeznaczony
pod
Kolumbaria
zosta
odpowiednio
wyprofilowany i zagospodarowany wg wcze niej wykonanego i zatwierdzonego
przez Urz d Miasta Olszty (z dn.10.10.2001r, nr AB-I-7353-8-83/2001 z up.
Prezydenta miasta mgr in . G.Stabelska-Kopczy ska).
1.6. Materia y wykorzystane w opracowaniu
Niniejsze opracowanie wykonano w oparciu o :
- zlecenie Inwestora
- projekt budowlany, plan zagospodarowania (konstrukcja i architektura)
pt „Kolumbarium i pole pami ci na Cmentarzu Komunalnym w Olsztynie” wykonanym w Biurze Projektów NOW-EKO Sp. z o.o. w sierpniu
2001 umowa 30/2001, wykonane przez in . arch. Zb. Kowalkowskiego i
in . Cz. Hryniewicza.
- projekt Kolumbarium z wykorzystaniem drobnej prefabrykacji wykonany
w pracowni „AKON” z Olsztyna w 2008 roku
- projekty prefabrykatów drobnowymiarowych
- uwagi Inwestora odno nie ju wykonanych elementów i zrealizowanych
Kolumbariach, zalecenia zwi kszenia ilo ci nisz w najni szym poziomie.
- Opinia geotechniczna opracowana przez mgr Marka Winskiewicza wykonana
dnia 21.03.2013
- obowi zuj ce normy budowlane i literatura zwi zana
II. Opis techniczny Kolumbariów, rozwi zania materia owe
2.1 Forma obiektów, rozwi zania architektoniczne
Dostosowuj c si do ju wykonanych Kolumbariów projektuje si Kolumbaria w
formie pod
nych w rzucie prostok tnych obiektów przykrytych dwuspadowym
dachem krytym dachówka ceramiczna karpiówk . Nisze dla urn rozmieszczono
na trzech poziomach. Na poziomie najni szym zaprojektowano 36 nisz, na
wy szych po 18 nisz urnowych mog cych pomie ci po kilka urn.
cznie w
jednym Kolumbarium na trzech poziomach znajduj si 72 nisze urnowe. Przed
ka
nisz
znajduje si
pó ka na kwiaty i znicze. Cz
podziemna
Kolumbariów (ossaria) przeznaczona jest do sk adowania szcz tków z
2
likwidowanych grobów, cmentarzy lub innych. Szcz tki z
mog y
by
upami tnione
tabliczkami
na
one w ossariach
cianach
szczytowych
Kolumbariów.
2.2 Konstrukcja Kolumbarium
Poniewa Kolumbaria wykonywane s sukcesywnie przez kilka lat przyj to w
wi kszo ci sprefabrykowanie cz ci nadziemnej obiektów. Drobno i redniowymiarowe prefabrykaty wykorzystane w obiekcie to:
- p yta stropowa grubo ci 8.0 cm
- p yty cienne (poprzeczna-d uga i wewn trzna mi dzy niszami)
- belka wie cowa dachowa
- p yta dachowa
Konstrukcj
podziemna stanowi
elbetowa p yta fundamentowa wylana na
gruncie no nym i podlewce z chudego betonu. Pod
e pod fundamentami
Kolumbarium zbudowane jest z b. ci liwych gruntów organicznych, nasypów
niebudowlanych
mi szo ci
rz du
2,0-4,0
m.
G biej
zalegaj
pod
przewarstwieniem z utworów bagiennych mi szo ci do 1,0 m nawodnione
piaski drobne rednie rednio zag szczone.
yt fundamentow projektuje si wyla w obr bie nasypów niebudowlanych po
ich wzmocnieniu, ubiciu na g boko
min. 30,0 cm w dnie wykopu, a nast pnie
wykonaniu min. 30,0 cm warstwy poduszki piaskowej (zag szczonej do ID >
0,4). Zakres ww. wzmocnienie pod
a min. 0,60 m poza obrys p yty
fundamentowej.
Na p ycie fundamentowej wymurowa
cianki fundamentowe z bloczków
betonowych gr. 24.0 cm gór scalonych wie cami elbetowymi.
Na wie cach cian fundamentowych za po rednictwem drobnoziarnistej zaprawy
monta owej kolejno pouk ada prefabrykowane p yty stropowe. Nast pnie na
ww p ycie wymurowa najni szy poziom z niszami urnowymi, wszystkie cianki
murowane ( cianki no ne i dzia owe gr. 8,0cm, 12,0cm, z ceg y ceramicznej
pe nej o wytrzyma
ci min 15 MPa, na zaprawie wapienno-cementowej min
M10). Na ciankach kolejno pouk ada
elementy prefabrykowane wy szych
3
poziomów. Uzupe niaj co przy szczytach wymurowa
cianki ceglane gr. 12.0
cm z ceg y ceramicznej pe nej je pozosta e elementy murowane. Elementy
konstrukcyjne Kolumbaria scala ze sob za pomoc uzupe niaj cych wie ców
elbetowych, prefabrykaty za pomoc rozpr nych rub stalowych.
2.3 Materia y wyko czeniowe
W cz ci podziemnej wszystkie elementy stykaj ce si
z gruntem pokry
pow okami izolacji przeciwwodnej np SUPERFLEX-10.
W cz ci nadziemnej powierzchnie zewn trzne wyko czy np. bia ym tynkiem
szlachetnym Atlas Cermit DR 30 (kornik) na podk adowej masie tynkarskiej
Atlas Cerplast. Górne i dolne powierzchnie pó ek przed niszami pozostawi bez
tynkowania. Cokó otynkowa tynkiem Atlas Cermit SN30 na podk adzie jw
(kolor 220 ciemnoszary) lub ob
Górne powierzchnie pó ek b
p ytkami ceramicznymi.
wyko czone indywidualnie p ytami kamiennymi
lub konglomeratowymi. Otwory nisz zamkni te s
tymczasowo p ytami
prefabrykowanymi (Uwaga: dla prefabrykacji ww. p yt dla nisz o mniejszej
szeroko ci wykorzysta istniej ce formy stalowe dla p yt d
ich d ugo
poprzez przykr can
szych „skracaj c”
wewn trz formy wstawki stalowej), a po
zaj ciu nisz wymieni je na p yty kamienne „zaparte” o k towniki zamontowane
w
elementach
prefabrykowanych,
rozkleszczone
klinami o owianymi i
uszczelnione piank .
Dach nad kolumbarium projektuje si pokry dachówka ceramiczna karpiówk
adziona
na
zaprawie
cementowej,
odprowadzenie
wód
opadowych-
powierzchniowe.
2.4Zagadnienia dotycz ce osób niepe nosprawnych
- nie dotyczy
2.5 Wyposa enie technologiczne
- nie dotyczy
2.6 Wyposa enie budowlano-instalacyjne
- nie dotyczy
2.7 Charakterystyka energetyczna
4
- nie dotyczy
2.8 Dane techniczne odno nie wp ywu obiektu na rodowisko
- nie dotyczy
2.9 Zagadnienia ochrony ppo .
- niniejsze obiekty nie wymagaj ochrony ppo
III. Uwagi ko cowe
Wszelkie prace monta owe prowadzi
zgodnie ze sztuk
budowlan , z
odpowiednimi przepisami prawa budowlanego z zachowaniem przepisów i zasad
BHP oraz obecn wiedz techniczn
Uszczegó owienie wymaga
odno nie przyj tych rozwi za
zawarto w
Specyfikacjach Technicznych. W projekcie podano przyk adowe rozwi zania
techniczno-materia owe i okre lono odno nie elementów budowlanych obiektu
minimalne parametry dla zapewnienia odpowiedniej jako ci i bezpiecze stwa
ytkowania.
Projektowa :
mgr in . arch. Marian Ceynowa
mgr in . Anna Ceynowa
Sprawdzi :
mgr in . arch. Iwona Malinowska-Klimek
mgr in . Bogdan Jasko
